BRUKSANVISNING HT 315 ATIKA

N Original bruksanvisning

henvisningene og montert apparatet slik det beskrives.

Skal oppbevares for senere bruk.

Innhold

Leveranseomfang	97
Støyverdier	97
Driftstider	97
Apparatets symboler 97
Bruksanvisnings symboler 98
Riktig bruk 98
Restrisiko	98
Arbeide under trygge forhold 98
Forberedelse for igangsettingen 100
Igangsetting	100
Arbeid med sagen 101
Vedlikehold og rengjøring 102- Sagbladbytte 103
Transport	104
Lagring	104
Mulige feil 105
Tekniske data 106
Garantie	106
Samsvarserklæring	177
Produsentbevis	180

Reservedelsliste (Monteringsanvisning)

Leveranseomfang

• Bordsirkelsag (umontert)
- Skruepose
- Tilbehørspose
- Tilbehørspose for klistremerker
- Monteringstilbehør for sagbladbytte
• Original bruksanvisning
• Monteringsanvsining
- Skyvestokk

En detaljert oversikt over leveransens innhold finner du i den vedlagte monteringsanvisningen.

Etter at eskens innhold er pakket ut må du kontrollere at det

Informer straks forhandleren, underleverandøren eller produsenten hvis det er noe du vil klage på. Senere reklamasjoner godkjennes ikke.

Støyverdier

Bruk av maskinen som bordsirkelsag med seriemessig sagblad.

Måleusikkerhetsfaktor: K = 4 dB

Lydeffektnivå iht. DIN EN ISO 3746

	Lydeffektnivå	Garantert
Tomgang	L_WA = 80,6 dB(A)	L_WA = 105 dB(A)
Bearbeidelse	L_WA = 104,6 dB(A)

lydef

Lydeffektnivå på arbeidsplassen iht. DIN EN ISO 11202

Tomgang	L_PA = 80,5 dB(A)
Bearbeidelse	L_PA = 90,9 dB(A)

De oppgitte verdiene er emisjonsverdier og må dermed ikke samtidig fremstille sikre arbeidsplassverdier. Selvom det finnes en korrelasjon mellom emisjons- og immisjonsnivået kan man likevel ikke sikkert si om ytterligere forsiktighetstiltak er nødvendige eller ikke. Faktorer som kan påvirke det aktuelle immisjonsnivået på arbeidsplassen inneholder påvirkningens varighet, arbeidsrommets egenart, andre støykilder osv. f. eks. antall maskiner og andre nærliggende prosesser. De tillattet arbeidsplassverdiene kan variere fra land til land. Denne informasjonen skal likevel gjøre det mulig for brukeren å kunne foreta en bedre analyse av faren og risikoen.

Driftstider

Ta hensyn til lokale forskrifter angående støybeskyttelse.

Apparatets symboler

Vernehette, kløyvekil og sagblad OK?

Anslag klare til bruk og skyvestokk i nærheten?

Skjæredybderegulering.

Elektriske apparater må ikke kastes sammen med husholdningsavfallet. Apparat, tilbehør og emballasje må innleveres for miljøvennlig gjenbruk.

I henhold til det europeiske direktivet 2012/19/EU angående utrangerte elektriske og elektroniske apparater må elektriske apparater som ikke lenger kan benyttes samles separat og tilføres den miljøvennlige gjenbrukskretsen.

Produktet tilsvarer de gjeldene europeiske produktspesifikke retningslinjene.

Bruksanvisnings symboler

Truende fare eller farlig situasjon. Hvis man ikke tar hensyn til denne informasjonen, kan det medføre person- eller materialskader.

Viktige informasjoner angående riktig behandling. Hvis man ikke tar hensyn til disse informasjonene kan det oppstå feil.

Brukerinformasjoner. Disse informasjonene hjelper deg til å benytte alle funksjonene optimalt.

Montering, betjening og vedlikehold. Her får du en nøyaktig forklaring på hva du skal gjøre.

Riktig bruk

• Bordsirkelsagen er kun ment til langsgående og tverrgående skjæring av massivt tre og platematerialer som sponplater, bordplater og mdf-plater med kvadratisk eller rektangelformet tverrsnitt ved bruk av HM – sirkelsagblader. Sagbladets tverrsnitt må ligge mellom 300 og 315 mm.
• Ikke benytt sagblader laget av høyeffektstål (HSS), fordi dette stålet er hardt og sprøtt. Fare for skade grunnet brudd på sagbladet og sagbladstykker som slynges rundt.

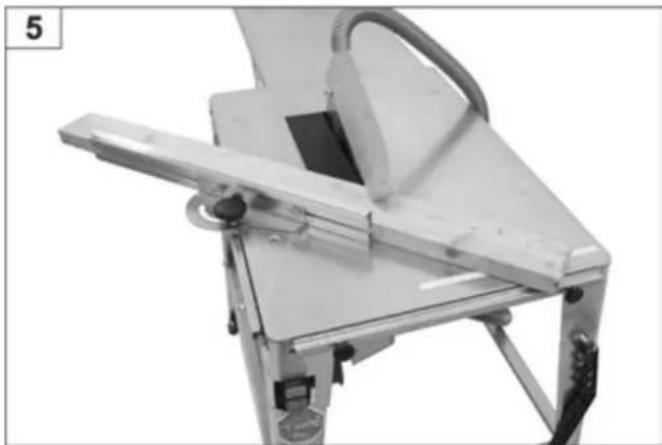

• Tverrsnitt får kun foretas med det monterte tverranslaget.
• Man får kun bearbeide arbeidsstykker som kan legges på på en sikker måte.
• Til riktig bruk hører også at man må overholde produsentens drifts-, vedlikeholds- og reparasjonsbetingelser og overholdelse av sikkerhetsinformasjonene i anvisningen.
• Man må overholde de gjeldene forskriftene for ang. skadeforebygging og det andre allment anerkjente regelverket for arbeidsmedisin og sikkerhetsteknikk.
• All bruk utover dette gjelder som uriktig bruk. Produsenten er ikke ansvarlig for skader som oppstår på grunn av dette: Brukeren bærer selv risikoen.
• Hvis du selv foretar endringer på sagen, er vi ikke ansvarlige for de skadene som oppstår på grunn av dette.
• Sagen må kun klargjøres, benyttes og vedlikeholdes av personer som kjenner disse oppgavene og som er kjenner farene de utsettes for. Reparasjonsarbeid må kun gjennomføres av oss eller av kundeservicesteder som er anbefalt av oss.
• Maskinen må ikke benyttes i omgivelser hvor det er fare for eksplosjoner.
• Metalldeler (nagler osv.) må fjernes fra material som skal sages.
• Personer under 18 år må ikke betjene sirkelsagen.

Restrisiko

Selv ved riktig bruk kan det på tross av at man overholder alle gjeldende sikkerhetsbestemmelser finnes restrisiko på grunn av konstruksjonen.

Restrisikoer kan reduseres, dersom du er oppmerksom på "Sikkerhetsanvisningene" og "Riktig bruk" og leser nøye gjennom bruksanvisningen.

Hvis man tar hensyn og er forsiktig minsker risikoen for person- og materialskader.

- Fare for skader på fingre og hender pga. verktøyet (sagbladet) eller arbeidsstykket. Bruk derfor hansker (f. eks. ved bytte av sagblad).

• Fare for skade ved fjerning av spon hvis sagbladet er i bevegelse. Ikke fjern spon før sagbladet og sagaggregatet (motoren) har stanset helt.
• Skade på grunn av deler av arbeidsstykket som slynges bort.
• Tilbakeslag av arbeidsstykket eller deler av arbeidsstykket.
  ■ Brudd og slynging av sagbladet.
• Sagen må kun drives med komplette og korrekt festete verneinnretninger og du må ikke endre noe ved maskinen som kan påvirke sikkerheten.
• Emisjon av helsefarlig trestøv. Bruk derfor støvmaske.
• Fare på grunn av strøm, ved bruk av elektriske tilkoplingsledninger som ikke er i orden.
• Berøring av strømførende deler ved åpning av elektriske komponenter.
• Hørselen påvirkes ved lengre tids arbeid uten hørselsvern. Bruk derfor hørselsvern.

Til tross for alle forholdsregler som tas, kan det fremdeles gjenstå en restrisiko.

Arbeide under trygge forhold

⚠ Ved uriktig bruk kan trebearbeidingsmaskiner være farlige. Hvis det brukes elektroverktøy, må de grunnleggende sikkerhetstiltakene etterfølges, for å hindre risikoen for brann, elektrisk støt og personskader.

Før igangsetting må du lese nøye gjennom følgende anvisninger og forskrifter til forebygging av ulykker fra din yrkesorganisasjon hhv. de gjeldende sikkerhetsbestemmelsene i de forskjellige landene. Slik kan du beskytte deg selv og andre mot skader.

i Formidle sikkerhetsanvisningene til alle som arbeider med maskinen.

i Ta godt vare på disse sikkerhetsanvisningene.

• Gjør deg kjent med apparatet ved hjelp av bruksanvisningen før du tar det i bruk.
• Vær oppmerksom. Pass på hva du gjør. Gå fram med fornuft. Ikke benytt apparatet når du er sliten eller er påvirket av narkotiske stoffer, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet kan medføre alvorlige skader.

- Unngå uvanlig kroppsholdning. Sørg for at du står sikkert og hold alltid likevekten. Du arbeider bedre og tryggere i det angitte kapasitetsområdet.

■ Bruk alltid egnete arbeidsklær:

• ingen vide klær eller smykker, de kan bli hengende fast i de bevegelige delene.
• sklisikkert skotøy.

- hørselsvern (lydtrykknivå på arbeidsplassen overskride vanligvis 85 dB (A)).

- vernebrille.

- arbeidshansker ved bytte av sagblad.

- vibrasjonsfritt underlag.

- For feilfri og sikker drift i et lukket rom må maskinen være koplet til et sponoppsugingsanlegg (f. eks. transportabel miniavstøver).

- Nødvendig luftmengde ca. 560 m ^3 /t undertrykk på oppsugingsstussen 1880 Pa ved en lufthastighet på 20 m/s.

- Oppsugingsanlegget må slås på før bearbeidelsen begynner.

- Hold arbeidsområdet i orden! Uorden kan medføre ulykker.

■ Ta hensyn til miljøpåvirkninger:

– Ikke utsett sagen for regn.
- Ikke benytt sagen i fuktige eller våte omgivelser.
- Sørg for god belysning.

- Ikke benytt sagen i nærheten av brennbare væsker eller gasser.

■ La aldri sagen stå uten tilsyn.

Brukeren er ansvarlige for tredje person i arbeidsområdet.

Ikke la andre personer, spesielt barn, berøre verktøyet eller kabelen.

- Ikke begynn med skjæringen før sagbladet har oppnådd det påkrevde omdreiningstallet.

- Ikke overbelast maskinen! Du arbeider bedre og sikrere i det oppgitte ytelsesområdet.

Informasjoner ang. innstilling og etterjustering av kløyvekilen finner du i fig. 11.

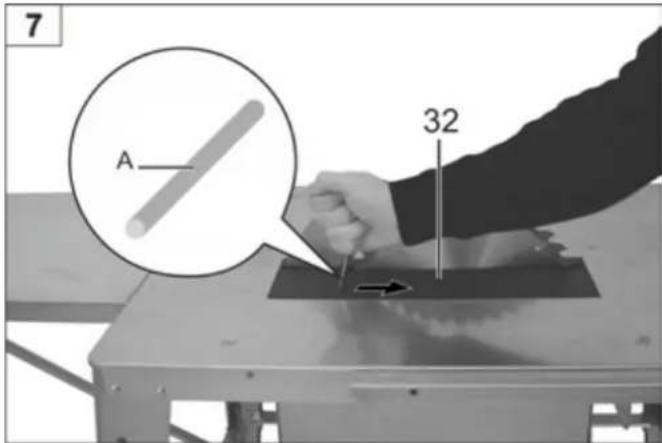

- Bytt bordinnlegget hvis sagspalten er slått ut.

- Ikke bruk sprukne sagblader eller slike som har endret form

- Benytt kun skarpe sagbladder, da stumpe sagbladder ikke kun fører til økt fare for tilbakeslag, men også belaster motoren.

- Ikke benytt sagblader laget av høyeffektstål (HSS), fordi dette stålet er hardt og sprøtt. Man må kun benytte verktøy iht. EN 847-1.

⚠ Bruk av annet verktøy eller annet tilbehør kan føre til at du skader deg.

Pass på at sagbladet stemmer overens med målene som er angitt i "Valg av sagblad" og at det er egnet for det materialet som skal bearbeides.

- Det er ikke tillatt å bruke slingresaginnretninger og sporfreseverktøy.

- Sørg for at avkuttete deler ikke gripes av tannkransen til sagbladet og slynges vekk. Ikke fjern splinter, flis og avfall fra sagbladets fareområde for hånd.

- Ikke bruk sagen til ting den ikke er beregnet til (se Riktig bruk).

- Før saging må alle spikre og metallgjenstander fjernes fra arbeidsstykket som skal sages.

- Pass på at arbeidsstykket ikke inneholder kabler, träder, snorer eller liknende.

- Sag kun arbeidsstykker som har mål som gjør at de holdes fast på en sikker måte under sagingen.

- Man får kun kutte tre med en maksimal tykkelse på 90 mm. - Ved tverrkutting av rundtre er det nødvendig at arbeidsstykket sikres ved bruk av en mal eller holdeinnretning slik at det ikke vrir seg. Bruk et sagblad som er egnet for tverrsnitt.

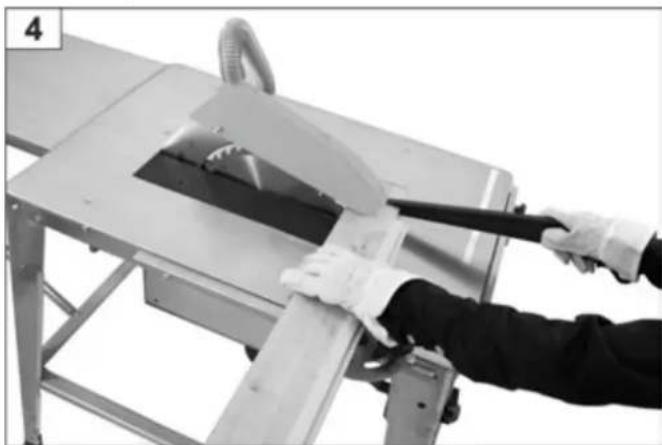

- Bruk skyvestokken ved skjæring av smale arbeidsstykker på langs (avstanden mellom sagbladet og parallellanslaget er mindre enn 120 mm).

- Bruk smalt arbeidsstykke for nå trykke fast, på parallellanslaget benyttes et skyvetre. Ikke bruk defekte skyvestokker – og trær.

- Hold alltid tilstrekkelig avstand til sagbladet.

- Sagbladet retarderer. Ikke fjern splinter, spon og avfall før sagbladet står helt stille.

- Ikke brems sagbladet ved å trykke på siden.

- Fjern skjærerester (i henhold til kravene) fra maskinen slik at ikke sikkerheten ved arbeidsplassen påvirkes. Det samme gjelder også for sagflis, flisutløpet må holdes fritt.

- Slå av maskinen og trekk støpselet ut av stikkontakten ved:

– reparasjonsarbeider
- vedlikeholds- og rengjøringsarbeider
- Fjerning av feil (til dette hører også fjerning av inneklemte plinter).
- kontroll av tilkoplingsledningene om disse er omslynget eller skadet.
- transport av sagen
- sagbladbytte
- når du forlater sagen (også ved kortere avbrudd).

• Hold verktøyet skarpt og rent for at du skal kunne jobbe på en bedre og sikker måte.
• Følg vedlikeholdsforskriftene og informasjonene angående bytte av verktøy.
• Hold håndtakene tørre og fri for olje og fett.

• Før sagen benyttes må man undersøke om verneinnretningene eller lett skadete deler er i orden og fungerer som de skal.
• Kontroller om de bevegelige delene fungerer som de skal og ikke henger fast eller om deler er skadet. Alle deler må være riktig montert og oppfylle alle betingelsene for at man skal kunne sikre feilfri drift av sagen.
• Skadete verneinnretninger og deler må repareres eller byttes ut riktig ved et godkjent verksted, hvis ikke annet er nevnt i bruksanvisningen.
• Skadete eller uleselige sikkerhetsklistremerker må byttes ut.

- Det må ikke være noen verktøynøkler i!

Før maskinen startes må du kontrollere at nøkler og innstillingsverktøy er fjernet.

- Oppbevar maskiner som ikke er i bruk på et tört, lukket sted utilgjengelig for barn.

Elektrisk sikkerhet

• Utføring av tilkoplingsledningen iht. IEC 60245 (H 07 RN-F) med en årediameter på minst
• 1,5 mm ^2 ved en kabellengde på inntil 25 m
• 2,5 mm ^2 ved en kabellengde på over 25 m

- Lange og tynne tilkoplingsledninger gir et spenningsfall. Motoren oppnår ikke lenger sin maksimale effekt, apparatets funksjon reduseres.

N

• Støpsler og koplingsboksene på tilkoplingsledningene må være produsert i gummi, myk PVC eller annet termoplastisk material med lik mekanisk fasthet eller være trukket over med et slikt material.
• Beskytt deg mot elektrisk støt. Unngå kroppskontakt med jordete deler.
• Støpselinnretningen til tilkoplingsledningen må være sprutevannsbeskyttet.
  ■ Hvis du bruker kabeltrommel, må du vikle kabelen helt ut.
• Ikke bruk ledningen til noe den ikke er konstruert til. Beskytt ledningen mot varme, olje og skarpe kanter. Ikke bruk ledningen til å trekke støpselet ut av stikkontakten.
• Kontroller kabelen til sagen regelmessig og la autoriserte fagfolk reparere eventuelle skader.
• Ved legging av tilkoplingsledningen må man passe på at den ikke klemmes, knekkes eller at støpselforbindelsen blir våt.
• Kontroller skjøteledningen jevnlig og skift den ut når den er ødelagt.
  ■ Ikke benytt defekte tilkoplingsledninger.
• Bruk kun skjøteledninger som er godkjent og kjennetegnet for utendørs bruk.
• Ikke bruk provisoriske elektriske tilkoplinger.
• Ikke dann bro ved verneinnretningene eller sett dem ut av drift.
• Kople til trimmeren via en feilstrømsvernebryter (30 mA).

Den elektriske tilkoplingen eller reparasjoner på elektriske deler av maskinen må utføres av autorisert elektriker eller på et av kundetjenestestedene. Man må ta hensyn til de lokale forskriftene angående vernetiltak.

⚠️ Reparasjoner på andre deler av maskinen må utføres av produsenten eller på et av hans kundetjenestesteder.

For at maskinen skal fungere perfekt, må man følge disse informasjonene:

- Still sagen på et sted som oppfyller følgende betingelser:

• sklisikkert
• vibrasjonsfritt
• jevnt
• fritt for gjenstander man kan falle i
• tilstrekkelige gode lysforhold.

- Kontroller før hver bruk

- om tilkoplingsledningene har defekte steder (riper, snitt eller lignende)

• Ikke bruk sprukne sagblader eller slike som har endret form.
• Ikke benytt sagblader av HSS-stål.
• Ved saging må du stå sidelengs ved sagen ift. fareområdet (sagbladet).

Igangsetting

Kontroll av sikkerhetsinnretningene

(før hver igangsetting):

• om vernehettens tilstand er korrekt.
• bryteren ved å slå den av og på
• ikke benytt trimmere hvor man ikke kan slå bryteren på eller av. Skadete brytere må straks repareres eller byttes ut av elektriker.

- brems

• sagbladet må stanse innen 10 sekunder etter at den er slått av. Hvis denne tiden overskrides er bremsen defekt. La produsenten eller et firma han anbefaler foreta reparasjonen.
• om skyvestokken er i nærheten ⇒ defekte skyvestokker må erstattes med nye.

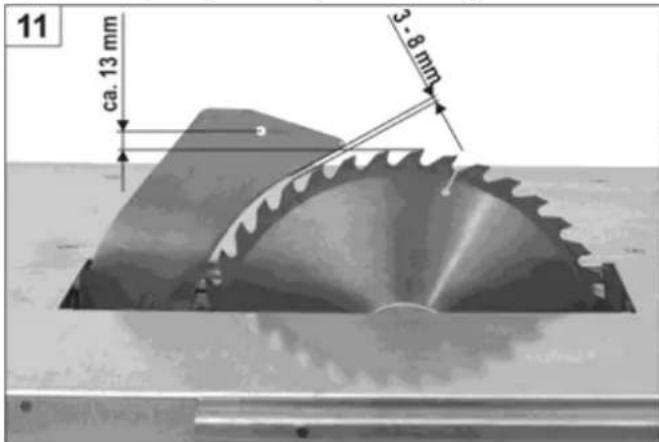

• spaltekileinnstillingen (se også fig. 11).

Sagbladets dreieretning

i Pass på at sagbladets dreieretning stemmer overens med dreieretningen som er oppgitt på vernehetten (33).

For induksjonsmotorer kan du endre rotasjonsretningen ved at du fører en skrutrekker i en spalte i pluggkragen og innstill den riktige rotasjonsretningen ved lett dreiing mot høyre eller venstre.

⚠️ ⇒ Pass på at spaltekiletykkelsen „S“, er brent inn i siden på spaltekilen.

Spaltekilen får ikke være tynnere enn bladlegemet og ikke tykkere enn snittfugebredden

Minimalt og maksimalt sagbladtverrsnitt og hulltverrsnitt er oppgitt på sagens typeskilt

Det må ikke benyttes sagblad hvor det maksimale turtallet som er oppgitt (se teksten på sagbladet) er lavere enn motorens turtall (se Tekniske data).

i Nettilkopling

Sammenlikne den spenningen f. eks. 230 V som er oppgitt på sagens typeskilt med nettspenningen og kople sagen til den respektive og forskriftsmessige jordete stikkontakten.

• Vekselstrømmotor:

bruk schuko-stikkontakt, nettspenning 230 V med feilstrømsvernebryter (FI-bryter 30 mjA)

- Induksjonsmotor:

bruk CEE-stikkontakt, 3-polet+N+PE, nettspenning 380 V hhv. 400 V med feilstrømsvernebryter (FI-bryter 30 mA)

Bruk tilkoplings- hhv. skjøteledningen iht. IEC 60245 (H 07 RN-F) med en årediameter på minst

⇒ 1,5 mm² ved en kabellengde på inntil 25 m
2,5 mm^2 ved en kabellengde på over 25 m

i Sikring

EU	16	A
UK	13	A

Nettimpedans

Dersom betingelsene for nettspenningen ikke er optimale, kan det oppstå korte spenningsfall når apparatet slås på. Dette kan ha negativ innvirkning på andre apparater (f. eks. lampe som blafrer).

Det oppstår ingen forstyrrelser, dersom den maksimale nettspenningen som angis i tabellen nedenfor ikke overskrides.

Inngangseffekt P1(W)	Nettimpedans Zmaks (Ω)
230 V~ 2,0 kW 0,07
230 V~ 3,0 kW 0,07
400 V 3~ 3,3 kW 0,13

Av/på-bryter

Slå på

⇒ Trykk på den grønne, øvre knappen på bryteren

Sagen slås automatisk av ved strømbrudd. Trykk inn den grønne knappen for å slå på sagen igjen.

Slå av

⇒ Trykk på den røde, nedre knappen

Arbeid med sagen

Ved endringer eller innstillinger på sagen (f. es. Bytting av sagblad)

• slå av sagen
• vente til sagbladet stanser helt
• trekk ut støpselet.

Ta i tillegg hensyn til følgende viktige punkter:

■ Stå alltid utenfor fareområdet.

■ Sag gjennom arbeidsstykket med jevnt trykk.

- Fjern aldri av løse splinter, spon osv. for hånd og heller ikke før sagbladet har stanset helt.

Ta alltid hensyn til sikkerhetsinstruksene.

Motoren er utstyrt med en sikkerhetsbryter som slås automatisk av ved overbelastning. Den kan slås på etter en avkjølingsfase.

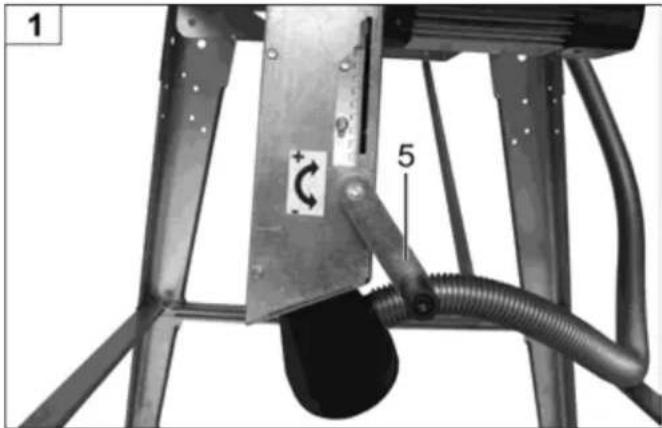

Høydejustering

Du kan innstille den ønskete snittdybden ved hjelp av sveiven (5)

1 + 5

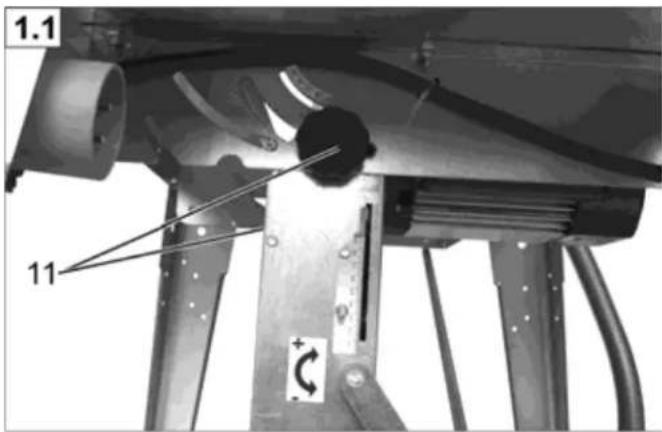

Skråjustering

løsne begge stjernegrepskruene (11) innstill den ønskete skråposisjonen hold fast i denne posisjonen trekk til begge stjernegrepskruene

1.1 11

Skjulte snitt

Bruk en normspaltekile iht. DIN 38 820. (tilbehør bestillingsnummer 360115)

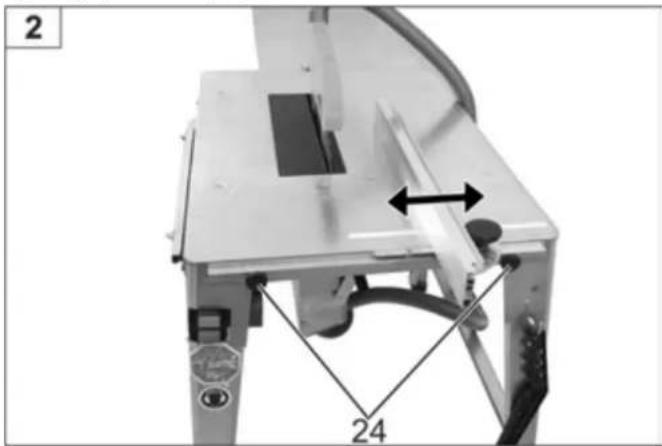

Bruk av bordforlenger

Den langsgående stopperen kan justeres trinnløst i pilens retning. Festingen av den langsgåernde stopperen skjer ved hjelp av stjernegrepskruene (24).

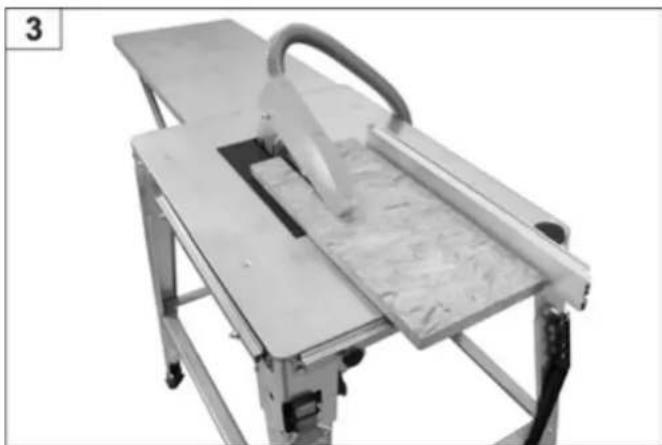

Langsgående skjæring av massivt tre

Bruk av skyvestokken

Bruk av den bevegelige tverrstopperen

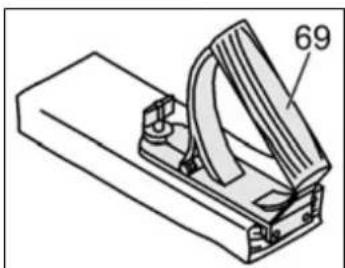

Håndtak for skyvetre

Håndtaket til skyvetreet (34) skrus på et passende brett. Dette benyttes til sikker føring av små arbeidsstykker. Brettet må være mellom 300 og 400 mm langt, 80 til 100 mm bredt og 15 til 20 mm høyt.

Vedlikehold og rengjøring

Før hvert vedlikeholds- og rengjøringsarbeid

• Slå av apparatet.
• Vent til sagbladet har stanset helt
• Trekk ut støpselet

Ytterligere vedlikeholds- og rengjøringsarbeider som beskrives i dette kapittelet, må kun gjennomføres av kundeservice.

Sikkerhetsinnretninger som er fjernet for vedlikehold og rengjøring, må monteres igjen og kontrolleres.

Bruk kun originaldeler. Andre deler kan medføre uforutsette skader.

Rengjøring

i Ta hensyn til følgene for å bevare sagens funksjonsevne.

■ Du må ikke sprute vann på apparatet.
- Spon og støv må kun fjernes med børste eller støvsuger.
■ Rengjør og smør olje regelmessig på alle bevegelige deler.

i Bruk aldri fett!

Bruk f. eks. symaskinolje eller miljøvennlig sprøyteolje.

• Rengjør kjøleribben på motoren ved sterk tilsmussing, for å kunne sikre tilstrekkelig kjøling
• Sørg for at sagbladet forblir fritt for rust og harpiks.
  ■ Fjern harpiksrester fra sagbordplaten

Rester av harpiks kan fjernes med vanlig vedlikeholds- og pleiespray.

- Sagbladet er en slitedel og det blir etter lengre tids/hyppig bruk stump.

Bytt sagbladet eller slip det.

Vedlikehold

Sagbladbytte

Fare for at man skjærer seg! Sagbladet er tungt og det kan være glatt. Bruk alltid arbeidshansker når du bytter sagblad.

- Ikke benytt sagblader av HSS-stål.

■ Ikke bruk sprukne sagblader eller slike som har endret form

- Sagblader med sprekker må byttes ut (reparasjon ikke tillatt).

■ Benytt kun godt slipte sagblader.

- Ettersliping av sagbladet får kun utføres av fagfolk. Pass godt på følgende: Man må forsikre seg om at kravene som stilles til utbalanseringen av verktøyene iht. EN 847-1:2005+A1:2007 6.2.3.2 er utfylt.

Fare for forbrenning. Rett etter sagingen er sagbladet ennå varmt.

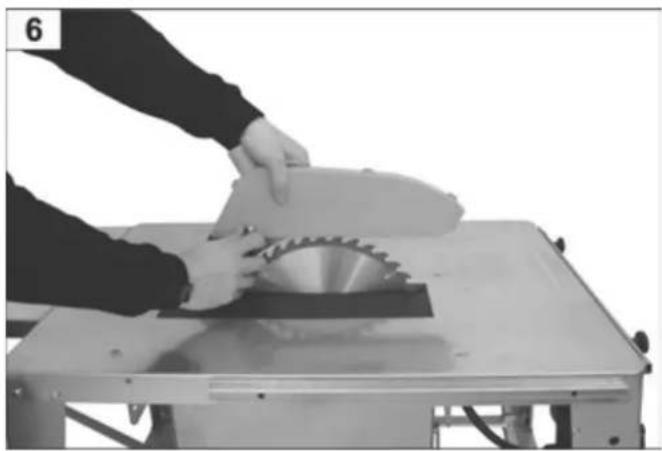

Sagbladbytte

Fjern vernehetten

⇒ Ta ut bordinnlegget 32:

• Stikk inn läsestangen (A) i del 32.
• Trekk i pilens retning.

7 A 32

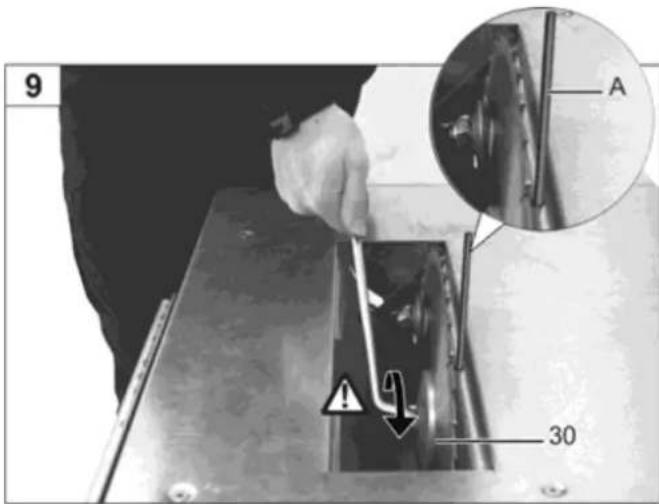

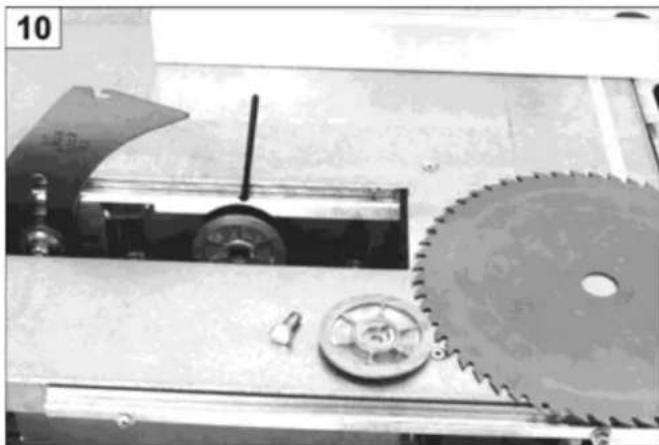

⇒ Fjerning av sagbladet:

• Stikk låsestangen (A) inn i motorakselen og løsne skruen (⚠ venstregjenger).
  • Fjern del 30.
• Nå kan du ta ut sagbladet.

9 A 30

- Monteringen av sagbladet skjer i omvendt rekkefølge.

Kløyvekileinnstillinger

Etter hvert sagbladbytte må kløyvekileinnstillingen kontrolleres.

11 ca. 13 mm 3 - 9 mm

Transport

Før hver transport

• slå av apparatet
• vent til sagbladet har stanset helt
• trekk ut støpselet
• Tilbehørsdeler som stoppere må festes eller klemmes fast til maskinen på en sikker måte.

Man må være to personer for å sage.

Man må bruke arbeidshansker.

For behagelig transport av sagen anbefaler vi chassiset vårt, bestillingsnr. 301892.

Lagring

Trekk ut støpselet

• Oppbevar maskiner som ikke er i bruk på et tört, lukket sted utilgjengelig for barn.
• Før lagring over lengre tid, må du ta hensyn til følgende for å forlenge sagens levetid og sikre at betjeningen går lett:
  – Gjennomfør en grundig rengjøring.
• Behandle alle bevegelige deler med miljøvennlig olje.

Bruk aldri fett!

Mulige feil

Før hver feilretting

⚠ Etter hver feilretting må alle sikkerhetsinnretningene settes i drift igjen og kontrolleres.

Feil Mulig årsak Utbedring
Maskinen starter ikke når man slår den på	Strømbrudd	Kontroller sikring
	Skjøteledningen er defekt Kontroller kabelen, ikke bruk defekt kabel lenger
	Motorvernebryteren har utløst Slå på motoren etter avkjølingstiden
	Motoren eller bryteren er defekt La en autorisert elektriker kontrollere eller reparere motoren eller bryterne, hhv. bytte ut mot originale reservedeler
	Sagbladet er fastklemt Ta ut bordinnlegget hhv. skru av sponkasselokket og utbedre årsaken
Under kuttingen står maskinen stille	Sagbladet er stump Bytt ut sagbladet (38)
	For stor matning La motoren kjøles og arbeid videre med mindre trykk
For lav skjæreeffekt Brannspor på sagbladet	Sagbladet er stump Slip eller bytt ut sagbladet
Sagen vibrerer Sagbladet har forskjøvet seg Bytt ut sagbladet
		Sagbladet er ikke riktig montert Fest sagbladet riktig
Bremseeffekten er for lav (bremsetid > 10 sek.)	Motorbremsen er defekt	La bremsene repareres av kundeservice som er god kjent av oss eller av oss (produsenten)
	Bremseskiven er slitt
Motoren gir ingen ytelse og varmes opp for mye	2. Faseløp ved induksjonsmotor	Sikringene og tilførselsledningene må kontrolleres av en elektriker
	Skjøteledningen er for lang eller har for lite kabeltverrsnitt	Se under lgangsetting
	Sagbladet er stump Slip eller bytt ut sagbladet
Høydejusteringen går tregt	Mutter M6 (fig. 17 i monteringsanvisningen) er skrudd for fast for hardt	Løsne litt
	Gjengespindelen er tilsmusset	Rengjør og smør på olje
Skråjusteringen går tregt	Føringsdelene glir ikke i kulissen (fig. 10 i monteringsanvisningen)	Smør olje på føringsdelene

① Ved ytterligere feilfunksjoner må du ta kontakt med vår kundeservice.

Tekniske data

Vekselstrømmotor	P_1 2,0 kW – P_2 1,3 kWS6 20% 5 min	Vekselstrømmotor P_1 2,5 kW – P_2 1,7 kWS6 20%	Vekselstrømmotor P_1 3,0 kW – P_2 2,1 kWS6 20%	Induksjonsmotor P_1 3,3 kW – P_2 2,5 kWS6 20%
Bordstørrelse 800 x 550 mm
Bordhøyde	810
Skjæredybde	ca.
Motoromdreiningstall	2800 -1 min	2730 -1		2680 min
Skjæredybdejustering	trinnløs
Skråjustering	trinnløs
Spenning	230 V~			400 V 3~
HM-sagblad- 315 x 3,0/2,2 x 30 mm, 40 tenner
Vekt 40 kg 41,5 kg 46 kg 43 kg
Tilkoplings- forutsugingsstuss	100 mm
Byggeår	se

Garanti

- Transport av maskinen

- Byte av sågblad

observera skiljekilens tjocklek "S", ingraverad på sidan av skiljekilen

Dra av stickkontakten

N Ved ytterligere feilfunksjoner må du ta kontakt med vår kundeservice.
