GEBRUIKSAANWIJZING HT 315 ATIKA

NL Oorspronkelijke gebruiksaanwijzing

P Manual original

U mag het toestel niet in gebruik nemen, voordat u deze gebruiksaanwijzing heeft gelezen,

alle voorschriften heeft opgevolgd en het toestel als voorgeschreven heeft gemonteerd.

Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen.

Inhoud

Leveringsomvang	107
Geluidskenmerken	107
Bedrijfstijden	107
Symbolen op de toestel 107
Symbolen in de gebruiksaanwijzing 108
Reglementaire toepassing 108
Restrisico's	108
Veilig werken 108
Voorbereiden ter ingebruikname 110
Ingebruikname	110
Werken met de zaag 111

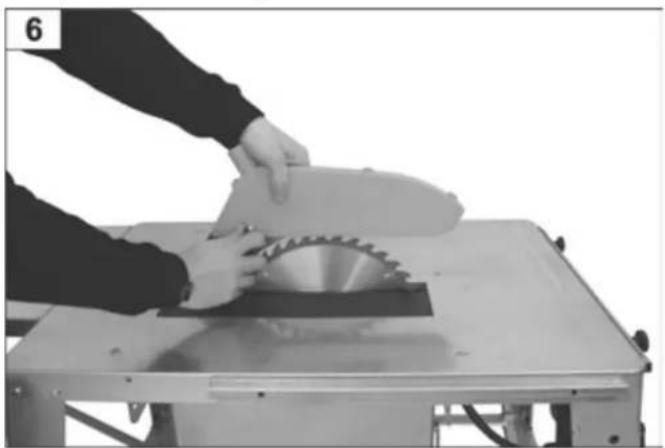

Onderhoud en reiniging 112- Zaagbladwissel 113
Transport	114
Opslag	114
Mogelijke storingen 115
Technische gegevens 116
Garantie	116
EG-conformiteitsverklaring 177
Fabrikant	180

Lijst met reservedelen (Montagehandleiding)

Leveringsomvang

• Tafelcirkelzaag (niet gemonteerd)
- Schroevenzak
- Toebehorenzak
• Toebehorenzak voor sticker
- Montagetoebehoren voor zaagbladwissel
- Oorspronkelijke gebruiksaanwijzing
- Montagehandleiding
- Schuifstok

Een gedetailleerde lijst van de levering kunt u de ingesloten montage-instructie ontlenen.

Controleer na het uitpakken de inhoud van de verpakking op:

aanwezigheid van alle onderdelen
eventuele transportschade

Meld mogelijke klachten direct aan uw dealers, leverancier of fabrikant. Latere reclamaties worden niet in behandeling genomen.

Geluidskenmerken

Gebruik van de machine als tafelcirkelzaag met standaard zaagblad.

Meetonzekerheidsfaktor: K = 4 dB

Geluidsniveau volgens DIN EN ISO 3746

	Geluidsniveau	Gegarandeerd geluidsniveau
Onbelast	L_WA = 80,6 dB(A)	L_WA = 105 dB(A)
Belast	L_WA = 104,6 dB(A)

Geluidsdrukpegel bij het werk volgens DIN EN ISO 11202

Onbelast	L_PA = 80,5 dB(A)
Belast	L_PA = 90,9 dB(A)

De opgegeven waarden zijn emissiewaarden en kunnen niet als veilige werkplekwaarden genomen worden. Hoewel er samenhang tussen emissie- en immisiewaarden is, kan men deze waarden niet gebruiken voor het vaststellen van veiligheidsvoorzieningen tijdens het werk. Deze waarden kunnen sterk beïnvloed worden door verschillende factoren zoals, de tijdsduur, de eigenschappen van de ruimte, andere geluidsbronnen, het aantal machines, andere werkzaamheden in de directe omgeving, enz. De toegelaten waarden kunnen van land tot land verschillen. Deze gegevens zal de gebruiker echter in staat stellen een betere inschatting van de van de gevaren en risico's te maken.

Bedrijfstijden

Houdt alstublieft ook rekening met de regionale voorschriften m.b.t. de bescherming tegen lawaai.

Symbolen op de toestel

Beschermkap, splijtwig en zaagblad o.k.?

Aanslagen bedrijfsklaar en schuifstok bij de hand?

Werkplek opgeruimd?

Vóór ingebruikname de gebruiksaanwijzing en veiligheidsinstructies lezen en opvolgen.

Gehoorbescherming dragen.

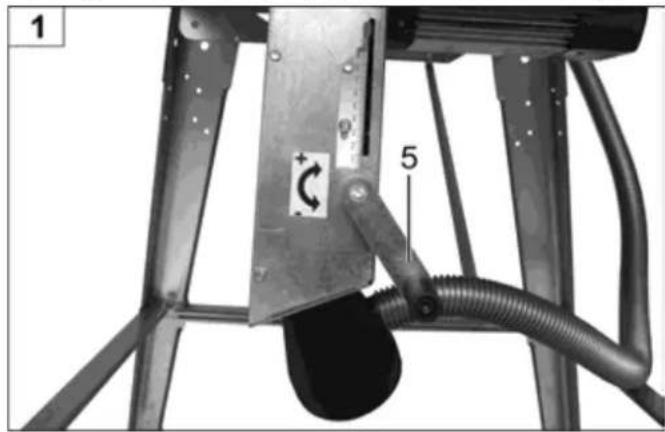

Verstelling van de snijdiepte

Elektrische toestellen behoren niet in de huisafval. Toestellen, toebehoren en verpakking naar een milieuvriendelijk recycling brengen.

Volgens de Europese Richtlijn 2012/19/EU over oude elektronische apparaten en electronica moeten niet meer bruikbare elektrische toestellen apart worden verzamend en een milieuvriendelijk recycling worden toegevoerd.

Het product stemt overeen met de productspecifiek geldige Europese richtlijnen.

Symbolen in de gebruiksaanwijzing

Dreigend gevaar of gevaarlijke situatie. De veronachtzaming van deze aanwijzingen kan schade of verwondingen ten gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik. Het niet opvolgen van deze aanwijzingen kan storing aan de machine veroorzaken.

Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.

Montage, bediening en onderhoud. Hier wordt precies uitgelegd wat u moet doen.

Reglementaire toepassing

• De tafelcirkelzaak is uitsluitend voor het langs- en dwarssnijden van massief hout en compoundstoffen zoals spaanplaten, meubelplaten en MDF-platen met vierkante of rechthoekige doorsnede onder gebruikmaking van HM-cirkelzaagbladen geconstrueerd. De doorsnede van het zaagblad moet tussen 300 en 315 mm liggen.
• Het gebruik van zaagbladen uit HHS-staal (snelwerkstaal met hoge legering) is niet toegestaan, omdat deze staal hard en bros is. Gevaar van verwondingen door breuk van het zaagblad en eruit slingeren van zaagbladstukken.
• Dwarssneden mogen alleen met de aangebrachte dwarsaanslag worden uitgevoerd.
• Er mogen slechts werkstukken worden bewerkt die veilig kunnen worden neergelegd.
• Tot de reglementaire toepassing behoort ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en het opvolgen van de veiligheidsvoorschriften van de fabrikant.
• De voor het bedrijf geldige ongevallenpreventievoorschriften alsook de overige algemeen erkende werkmedische en veiligheidstechnische regels moeten worden opgevolgd.
• Alle verdere toepassingen gelden als onreglementair. Voor de hieruit voortvloeiende schade is de fabrikant niet aansprakelijk – de aansprakelijkheid is alleen voor de gebruiker.
• Eigenmachtige verbouwingen aan de zaag sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeiende schade van een ieder soort uit.
• De zaag mag slechts door personen worden voorbereid, gebruikt en onderhouden die met het werktuig bekend zijn en over de gevaren ingelicht zijn. Reparatiewerkzaamheden mogen alleen via ons resp. door een door ons benoemde servicedienst worden uitgevoerd.
• De machine mag niet in explosieve sfeer worden toegepast.
• Metalen delen (spijkers, nieten, enz.) moeten uit het hout verwijderd worden voordat het gezaagd wordt.
• Personen onder 18 jaren mogen de zaag niet bedienen.

Restrisico's

Ook bij reglementair gebruik zijn er ondanks opvolging van alle gebruikelijke veiligheidsbepalingen op grond van de constructie voor de toepassing van deze machine nog een aantal restrisico's.

De restrisico's kunnen geminimaliseerd worden, wanneer de "Veiligheidsinstructies" en de "Reglementaire toepassing" alsook de gehele gebruiksaanwijzing in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen.

• Risico's voor verwonding van de vingers of de hand door het werkstuk of het zaagblad. Draag vandaar (bv bij de zaagbladwissel) handschoenen.
• Gevaar van verwonding bij het verwijderen van de spanen zo lang zich het zaagblad draait. Verwijder de spanen eerst nadat het zaagblad en het zaagaggregaat (motor) stilstaan.
  ■ Verwonding door weggeslingerde werkstukdelen.
• Terugslag van het werkstuk of delen hiervan.
• Breuk en wegslingeren van het zaagblad.
• Werk alleen met complete en correct aangebrachte veiligheidsvoorzieningen en verander aan de machine niets, wat de veiligheid zou kunnen belemmeren.
• Emissie van voor de gezondheid schadelijke houtstoffen. Draag vandaar een stofmasker.
• Gevaar door stroom door het niet juist aansluiten van de elektrische aansluitleidingen.
• Het aanraken van onder spanning staande delen bij geopende elektrische delen.
• Vermindering van het gehoor bij langdurig werken zonder gehoorbescherming. Draag vandaar een gehoorbescherming.
  Verder kunnen er ondanks alle genomen maatregelen niet zichtbare restrisico's bestaan.

Veilig werken

⚠ Bij ondeskundig gebruik kunnen houtbewerkingsmachines gevaarlijk zijn. Worden elektrowerktuigen toegepast, moeten de principiele veiligheidsvoorzieningen worden opgevolgd om het risico van vuur, elektrische slag en verwondingen van personen uit te sluiten.

Lees en volg vóór de ingebruikname van dit product de onderstaande aanwijzingen, de voorschriften ter voorkoming van ongevallen en de algemene veiligheidsvoorschriften resp. de in het desbetreffend land geldige veiligheidsbepalingen op, om u zelf en anderen tegen verwondingen te beschermen.

i Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.
i Bewaar deze veiligheidsvoorschriften goed.

- Maakt u zich voor gebruik met het toestel vertrouwd, dit met behulp van de gebruiksaanwijzing.

- Wees oplettend. Let op dat, wat u doet. Ga met verstand te werk. Gebruik het toestel niet, wanneer u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kan tot ernstige verwondingen leiden.

- Vermijdt een abnormale lichaamshouding. Zorg voor een stabiele en uitgebalanceerde houding. Strek u niet vooruit.

■ Draag de juiste werkkleding:

• geen wijde kleding of sierraden, ze kunnen worden gegrepen door bewegende delen.
• geen schoenen met gladde zolen dragen.
• een haarnetje bij lang haar.

■ Draag persoonlijke beschermingsmiddelen:

- gehoorbeschermer dragen (het geluidsnivo in de werkplaats komt over het algemeen boven de 85dB (A)

- veiligheidsbril.

- handschoenen bij zaagbladwissel.

■ Gebruik de zaag alleen op

• Stevige
• vlakke
• slipvaste
  — trillingvrije ondergrond.

- Voor een foutvrij en veilig bedrijf binnen gesloten ruimten moet de machine aan een spanenafzuiginstallatie (bv mobiele ontstoffer) zijn aangesloten.

• Vereiste luchthoeveelheid 560 m³/hOnderdruk aan het afzuigstuk 1880 Pa bij een luchtsnelheid van 20 m/s.

• De afzuiginstallatie dient te worden ingeschakeld, alvorens de bewerking begint.

• Zorg dat uw werkomgeving in orde is. Rommel kan ongevallen veroorzaken.
  ■ Houdt rekening met de omgevingsinvloeden:

• Zet de zaag niet aan regen bloot.

• Gebruik de zaag niet in vochtige of natte omgeving.
• Zorg voor een goede verlichting.
• Gebruik de zaag niet in de nabijheid van brandbare vloeistoffen of gassen.

■ Laat de zaag nooit zonder toezicht.
■ Personen onder 18 jaren mogen de zaag niet bedienen.
■ Houdt andere personen weg.

De operator is in het werkbereik tegenover derden verantwoordelijk.

Laat andere personen, in het bijzonder kinderen, het gereedschap of de kabel niet aanraken.

Houdt ze ver van uw werkplek weg.

• Ga tijdens het zagen zijdelings t.o.v. de gevarenzone (zaagblad) bij de zaag staan.
  ■ Begin pas met zagen als het zaagblad op toeren is.
• Overbelast de zaag niet. U werkt beter en zeker met de juiste belasting van de machine.
• De cirkelzaag alleen met complete en correct aangebrachte veiligheidsinrichting gebruiken.

De meegeleverde splijtwig moet toegepast worden.

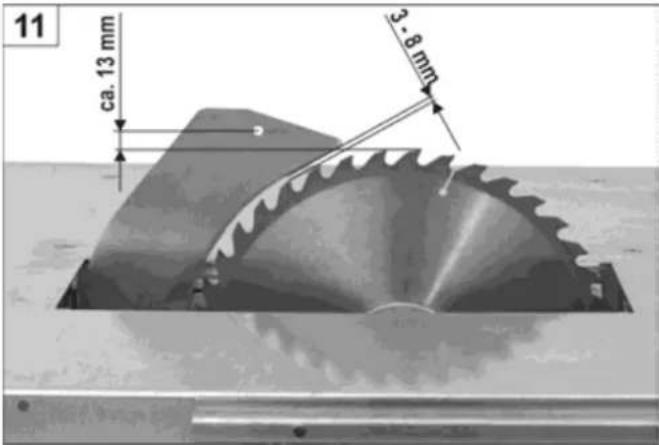

Het in- en bijstellen van de splijtwig is zichtbaar in afb. 11.

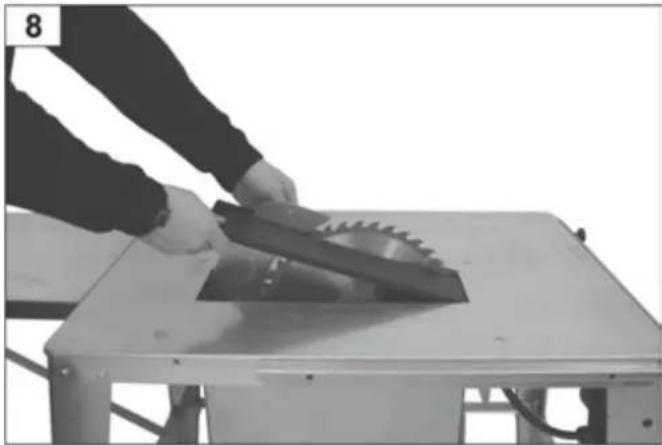

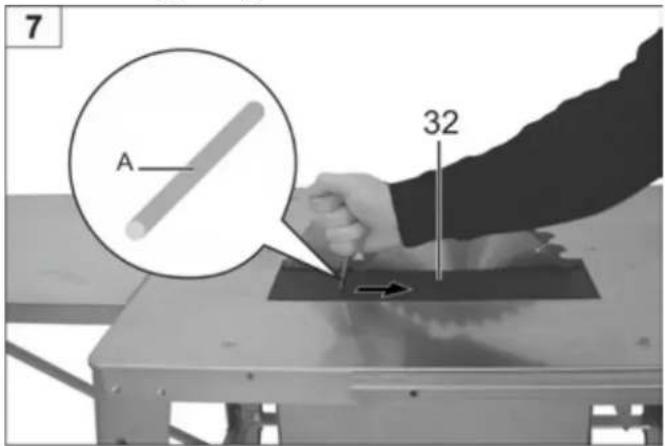

• Bij eruit geslagen zaagtussenruimte moet het inzetstuk van de tafel vernieuwd worden.
• Gebruik geen gescheurde of beschadigde zaagbladen.
• Gebruik alleen scherpe zaagbladen. Stompe zaagbladen verhogen het gevaar van terugslag van het werkstuk en belasten de machine enorm.
• Maak geen gebruik van zaagbladen uit hoogprestatiestaal, omdat deze staal hard en bros is, alleen werktuigen volgens EN 847-1 mogen worden toegepast.

⚠ Het gebruik van andere werktuigen en andere toebehoren kan een verwondingsgevaar voor u betekenen.

Let erop dat het zaagblad met de onder „Zaagblad keuze“ vermelde afmetingen overeenstemt en voor het materiaal van het werkstuk geschikt is.

• Het gebruiken van onstabiele groefinrichtingen en sponningfrezen is niet toegestaan.
• Zaag steeds enkel één werkstuk. Nooit meerdere werkstukken gelijktijdig of tot een bundel samengevatte afzonderlijke stukken zagen. Er bestaat gevaar, dat afzonderlijke stukken van het zaagblad ongecontroleerd worden gegrepen.

• Zorg ervoor dat de losse delen van het werkstuk niet door het zaagblad geraakt en weg geslingerd kunnen worden. Verwijder de spannen, splinters en het afval in de buurt van het zaagblad niet met de handen.

• Gebruik het apparaat niet voor doeleinden voor die het niet is bestemd (zie "Reglementaire toepassing").

• Verwijder vóór het zagen alle nagels en metalen voorwerpen uit het werkstuk.
• Let erop dat het werkstuk geen kabels, touwen, snoeren of dergelijke omvat.
• Zaag alleen werkstukken met zulke afmetingen die een veilig houden gedurende het zagen mogelijk maken.
• Er mag slechts hout met een maximale dikte van 90 cm worden gesneden.
• Bij het dwarssnijden van rondhout is het noodzakeijk, het werkstuk tegen verdraaien door gebruik van een sjabloon of een houdervoorziening te zekeren. Een voor dwarssneden geschikt zaagblad dient te worden toegepast.
• Bij het lengtezagen van smalle werkstukken (afstand tussen zaagblad en parallelle aanslag kleiner dan 120 mm) de schuifstok gebruiken.
• Gebruik voor het aandrukken van smalle werkstukken aan de parallele aanslag een schuifhout.

Gebruik geen defecte schuifstokken en -houtstukken.

■ Houd altijd voldoende afstand tot het zaagblad.
- Het zaagblad loopt na. Wacht tot het zaagblad stil staat, alvorens u splinters, spanen en afvallen verwijdert.
■ Rem het zaagblad niet door zijdelingse druk af.
- Verwijder snijresten (overeenkomstig met de vereisten) van de machine, om de veiligheid aan de werkplaats niet te belemmeren. Hetzelfde is ook van toepassing voor zaagsel, de zaagselafvoer moet vrij worden gehouden.
- Schakel de machine uit en neem de steker uit het stopcontact bij:

• reparatiewerkzaamheden
• onderhouds- en reinigingswerkzaamheden
• verhelpen van storingen (daar hoort ook het verwijderen van vastzittende splinters bij)
• controle van de aansluitleidingen, of deze verstrengeld of beschadigd zijn
• transport van de zaag
  — het wisselen van het zaagblad
  — verlaten van de zaag (ook bij korte onderbrekingen)

■ Onderhoudt de zaag met zorgvuldigheid:

• Houdt de werktuigen scherp en schoon, om beter en veilig te kunnen werken.
• Volg de onderhoudsinstructies en de instructies voor de werktuigwissel.
• Hou de handgrepen vrij van vet en olie.

- Onderzoek de machine op eventuele beschadigingen.

• Voordat de machine verder wordt gebruikt, moet zorgvuldig worden onderzocht of de beschermingsvoorzieningen en licht beschadigde onderdelen foutloos en volgens de voorschriften functioneren.
• Controleer of alle bewegende delen van de machine goed functioneren en niet klemmen of beschadigd zijn. Alle delen moeten juist gemonteerd zijn en goed functioneren om de zaag correct te laten werken.
• Beschadigde veiligheidsvoorzieningen en onderdelen moeten deskundig door een erkende vakgarage worden gerepareerd of vervangen, wanneer niet anders in de gebruiksaanwijzing staat vermeld.
• Beschadigde of onleesbare veiligheidsstickers dienen te worden vervangen.

■ Laat geen sleutels steken!

Controleer vóór het inschakelen altijd of de sleutels en instelgereedschappen verwijderd zijn.

- Bewaar ongebruikte toestellen op een droge, afgesloten plaats buiten de reikwijdte van kinderen op.

Elektrische veiligheid

- De aansluitkabel moet volgens IEC 60245 (H 07 RN-F) zijn, met een draad doorsnede van minstens:

• 1,5 mm ^2 bij een lengte tot 25 m

• 2,5 mm ^2 bij een lengte vanaf 25 m.

• Lange en dunne aansluitkabels zorgen voor een spanningsverlies. De motor bereikt zijn maximaal vermogen niet meer, de werking van het toestel wordt gereduceerd.

• Stekker en aansluitdozen aan aansluitleidingen moeten uit rubber, zacht PVc of een ander thermoplastisch materiaal van dezelfde mechanische vastheid zijn of met dit materiaal zijn gecoat.
• Beschermt u zich tegen elektrische slag. Vermeiden Sie Körperberührung mit geerdeten Teilen.
• De steekvoorziening van de aansluitleiding moet tegen spatwater beveiligd zijn.
  ■ Wikkel bij gebruik van een kabeltrommel de kabel geheel af.
• Gebruik de kabel niet voor doeleinden, waarvoor hij niet bestemd is. Bescherm de kabel tegen hitte, olie of scherpe randen. Gebruik de kabel niet, om de steker uit het stopcontact te trekken.
• Controleer regelmatig de kabel van de zaag en laat het bij beschadigingen door een erkende vakman vervangen.
• Let er bij het leggen van de aansluitkabel op dat deze niet stoort, bekneld raakt, geknikt wordt en de steekverbinding niet nat wordt.
• Controleer de verlengkabel regelmatig op beschadigingen en vervang hem als hij beschadigd is.
• Gebruik geen defecte aansluitkabels.
• Gebruik alleen toegestane en gemerkte verlengkabels.
• Maak geen gebruik van provisorische elektrische aansluitingen.
• Veiligheidsvoorzieningen nooit overbruggen of buiten werking stellen.
• Het toestel via een veiligheidsschakelaar (30 mA) aansluiten.

Elektrische aansluitingen of reparaties aan elektrische onderdelen van de machine mogen alleen door een erkend bedrijf of een van onze reparatiewerkplaatsen worden uitgevoerd. De plaatselijke voorschriften vooral met betrekking tot veiligheidsmaatregelen moeten worden opgevolgd.

Reparaties aan andere delen van de machine mogen alleen door de fabrikant resp. door een door van zijn klantenwerkplaatsen uitgevoerd worden.

Alleen de originele toebehoren en onderdelen gebruiken. Bij het gebruik van niet originele onderdelen kunnen risico's voor de gebruiker ontstaan. De fabrikant kan niet aansprakelijk gesteld worden voor ongevallen hierdoor ontstaan.

Voorbereiden ter ingebruikname

① Om de machine correct te laten functioneren moet u de volgende aanwijzingen opvolgen.

- Plaats de zaag onder de volgende omstandigheden: - slipvrij

• trillingsvrij
• vlak
• vrij van struikel gevaar
  — met goede lichtomstandigheden

- Controleer voor elk gebruik::

• aansluitleidingen op defecte plaatsen (scheuren, sneden e.d.)
  ⚠ gebruik geen defecte leidingen

• het zaagblad op correcte toestand

• Gebruik geen gescheurde of vervormde zaagbladen.

• Gebruik geen zaagbladen van HSS-staal.
• Ga tijdens het zagen zijdelings t.o.v. de gevarenzone (zaagblad) bij de zaag staan.

Ingebruikname

Controle van de veiligheidsvoorzieningen

(vóór elke inbedrijfstelling):

— Beschermkap op correcte toestand.
- Schakelaar door in- en uitschakelen.
- Gebruik geen toestel, waarbij zich de schakelaar niet laat in- en uitschakelen. Beschadigde schakelaars moeten onmiddellijk door de elektrische vakkracht worden gerepareerd of worden vervangen.

• Rem
• Het zaagblad moet na het uitschakelen binnen 10 seconden tot stilstand komen. Wanneer deze tijd wordt overschreden is de rem defect. Door de fabrikant of door bedrijven, die door de fabrikant worden genoemd, laten repareren.
• Of de schuifstok binnen handbereik is.

⇒ Defecte schuifstokken moeten door nieuwe worden vervangen.

— De instelling van de splijtwig (zie ook afb. 11)

De draairichting van het zaagblad

Let er op dat het zaagblad de juiste richting draait. De richting moet met de op de beschermkap (33) aangegeven richting over een komen.

Bij draaistroommotoren kunt u de draairichting wijzigen door een schroevedraaier in de hiervoor bedoelde sleuf in de steekkraag te voeren. Stel vervolgens de draairichting in door met lichte druk naar links of rechts te draaien.

⇒ Op de splijtwigdikte "S" letten, die aan de zijkant van de splijtwig is geëtst.

De splijtwig mag niet dunner zijn dan het bladelement en niet dikker dan de snijvoegbreedte hiervan.

Min. en max. zaagbladdiameter alsmede boordiameter staan op het typeplaatje vermeld.

Er mag geen zaagblad worden toegepast, waarbij het vermeld maximum toerental (zie opdruk op het zaagblad) lager is dan het motortoerental (zie Technische gegevens).

i Netaansluiting

Vergelijk de spanning, die op het typeplaatje van het toestel staat vermeld (aan de zijkant van de tafelblad) bijv. 230, met de netspanning en sluit de zaag aan op een overeenkomstig en reglementair geaard stopcontact.

• Wisselstroommotor:

Geaard stopcontact gebruiken, netspanning 230 V met differentiaal schakelaar (FI-schakelaar 30 mA).

- Draaistroommotor:

CEE-stopcontact, 3-polig+N+P gebruiken, netspanning 380 c.q. 400 V met differentiaalschakelaar (FI-schakelaar 30 mA).

Gebruik aansluit- en verlengingskabel volgens IEC 60245 (H 07 RNF) met een aderdoorsnede van ten minste

1,5 mm^2 bij een lengte tot 25 m

2,5 mm^2 bij een lengte vanaf 25 m.

i Zekering van het net

EU	16	A
UK	13	A

Netimpedantie

Bij ongunstige netcondities kan het gedurende het inschakelproces van het toestel tot korte spanningsdaleing komen die andere toestellen kunnen belemmeren (bv knipperen van een lamp).

Er zijn geen storingen te verwachten, wanneer de maximale netimpedanties worden opgevolgd.

Vermogensopname P_1 (W)	Netimpedantie Z_max ( )
230 V~ 2,0 kW 0,07
230 V~ 3,0 kW 0,07
400 V 3~ 3,3 kW 0,13

In-/uitschakelaar

Inschakelen

⇒ Door indrukken van de groene bovenste knop op de schakelaar.

Bij stroomuitval schakelt het toestel automatisch uit. Om opnieuw in te schakelen dient u de groene knop in te drukken.

Uitschakelen

⇒ Door de rode onderste knop in te drukken

Werken met de zaag

U mag de zaag niet in gebruik nemen, alvorens u deze gebruiksaanwijzing heeft gelezen, alle vermelde voorschriften heeft opgevolgd en het toestel als voorgeschreven heeft gemonteerd.

Vóór veranderingen of instellingen aan de zaag (bv zaagblad vervangen, werkstukaanslag instellen enz.)

• toestel uitschakelen
• stilstand van het zaagblad afwachten
• netstekker uit het stopcontact nehmen.

De volgende punten zijn belangrijk:

■ Blijf buiten de gevarenzone.
■ Zaag het werkstuk met gelijkmatige druk door.

- Verwijder losse splinters, spanen en dergelijke nooit met de hand en pas, wanneer het zaagblad stilstaat.

Let in ieder geval op alle veiligheidsinstructies.

Motorbeveiliging

De motor is met een veiligheidsschakelaar uitgerust en schakelt bij overlast automatisch uit. Na een afkoelfase kan deze weer ingeschakeld worden.

Hoogteverstelling

Instelling van de gewenste snijdiepte door middel van kruk (5).

1 + 5

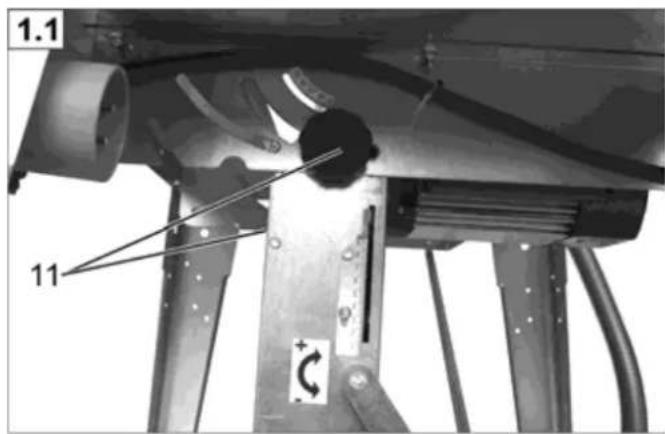

Schuinteverstelling

losdraaien van de beide stergreepschroeven instellen van de gewenste schuine positie in deze positie vasthouden de beide stergreepschroeven vastdraaien

1.1 11

Bedekte sneden

Gebruiken van een standaard splijtwig volgens DIN 38 820 (accessoires - Bestell-nr. 360115)

Gebruik van de tafelverlenging

Wanneer er met een tweede persoon aan de zaag gewerkt wordt moet deze aan het afnameeinde van de tafelverlenging staan.

Werkinstructies

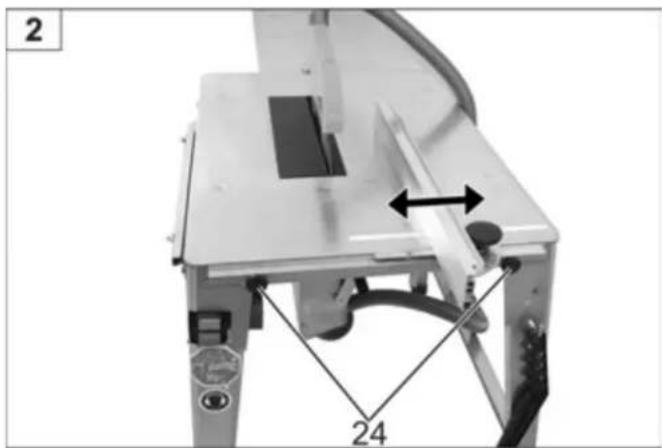

De langsaanslag is in pijlrichting traploss regelbaar. De vaststelling van de langsaanslag geschiedt door de sterschroef (24).

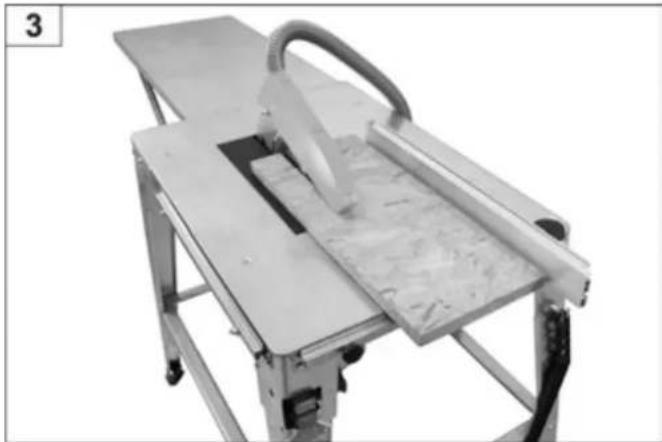

Langssnijden van massief hout

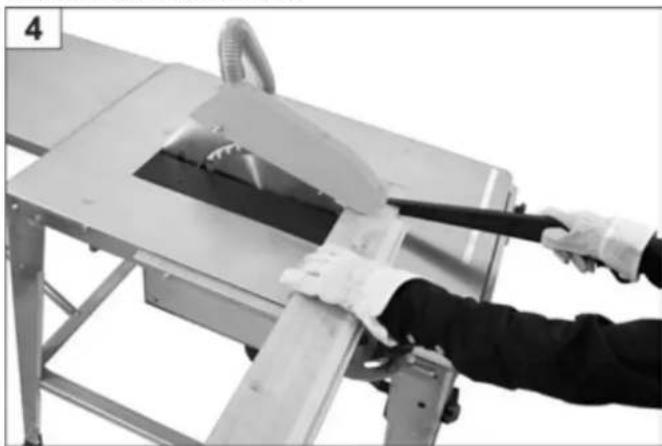

Gebruik van de schuifstok

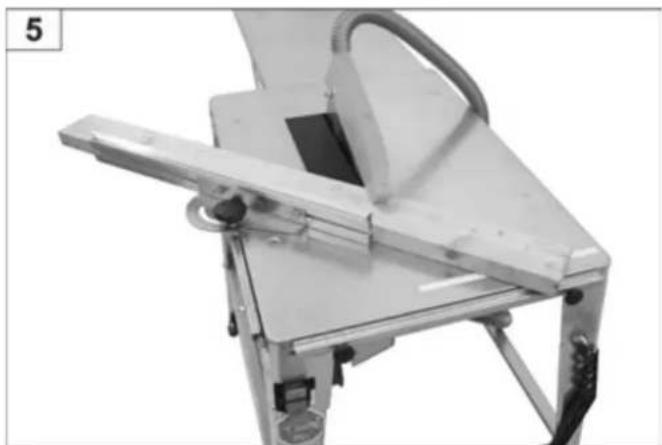

Gebruik van de beweeglijke dwarsaanslag

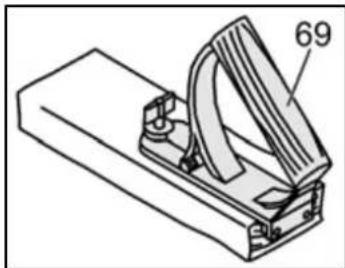

Handgreep voor duwhout

De greep voor het duwhout (69) wordt op een passende plank geschroefd. Deze dient om kleinere werkstukken veilig te geleiden

De plank moet tussen 300 en 400 mm lang, 80 tot 100 mm breed en 15 tot 20 mm hoog zijn.

Als de greep voor het duwhout beschadigd is, moet deze vervangen worden

Reiniging en onderhoud

Voor aanvang van iedere onderhouds- en reinigingsbeurt

• toestel uitschakelen
• stilstand van het zaagblad afwachten
• netstekker uit het stopcontact nemen

Verdere onderhouds- en reinigingswerkzaamheden dan die in dit hoofdstruk staan beschreven, mogen slechts door de klantenservice worden uitgevoerd.

De in het kader van onderhoud of reiniging verwijderde veiligheidsvoorzieningen moeten absoluut weer correct aangebracht en gecontroleerd worden.

Slechts originele onderdelen toepassen. Andere onderdelen kunnen tot onvoorspelbare beschadigingen en verwondingen leiden.

Reiniging

Let op de volgende instructies om de functie van de zaag te bewaren:

■ toestel niet met water afspatten.
- verwijder zaagsel en stof uitsluitend met een borstel of stofzuiger.
■ reinig en olie regelmatig alle beweeglijke onderdelen.

i Nooit vet gebruiken!

Gebruik bijv. naaimachineolie, dunvloeribare hydraulische olie of milieuvriendelijke sproei-olie.

• reinigen van de koelribben van de motor bij sterke verontreiniging om een voldoende koeling te garanderen.
• zorg ervoor dat het zaagblad vrij van roest en hars blijft.
  ■ verwijder harsachterstanden van de oppervlakte van de tafelplaat.

Harsresten kunnen worden verwijderd met een gangbare onderhouds- en verzorgingsspray.

- het zaagblad zal bij intensief of langdurig gebruik stomp worden.

Vervang het zaagblad of laat het slijpen.

Onderhoud

Zaagbladwissel

Voordat u het zaagblad wisselt eerst de steker uit het stopcontact halen.

Snijgevaar! Het zaagblad is zwaar en kan glibberig zijn. Draag bij de wissel van het zaagblad handschoenen.

• Gebruik geen HSS-zaagbladen.
• Gebruik geen gescheurde of beschadigde zaagbladen.
• Zaagbladen, waarvan het lichaam is gescheurd, moeten buiten dienst worden gezet (reparatie is niet toegestaan).
• Gebruik alleen scherpe zaagbladen.
• Het naslijpen (scherpen) van het zaagblad is enkel door vakpersoneel toegestaan. Met het volgende dient bijzonder rekening te worden gehouden: Er dient te worden gewaarborgd dat aan de eisen voor het uitbalanceren van de werktuigen volgens EN 847-1:2005+A1:2007 6.2.3.2 wordt beantwoordt.

Gevaar voor verbranding! Kort na het zagen is het zaagblad nog heet.

Zaagbladwissel

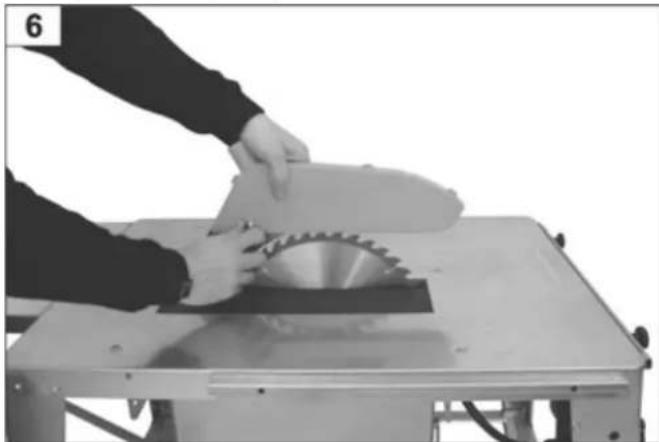

Verwijder de beschermkap.

⇒ Eruit nemen van de tafelinzetstuk 32:

• Steek de houddoorn (A) in deel 32.
- Trek deel in pijlrichting.

7 A 32

• Verwijder de tafelinzetstuk.

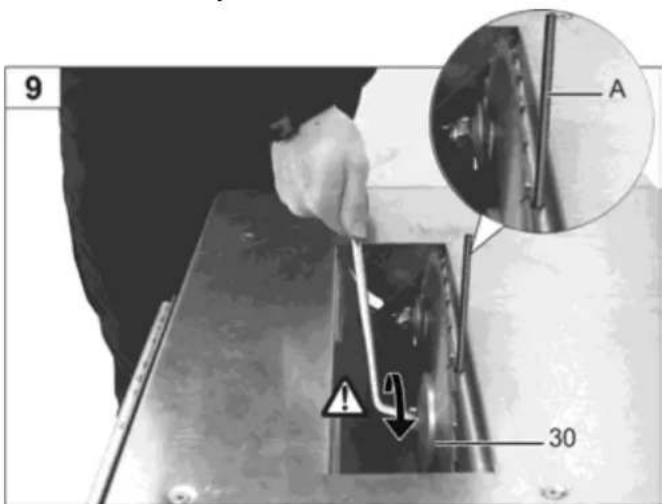

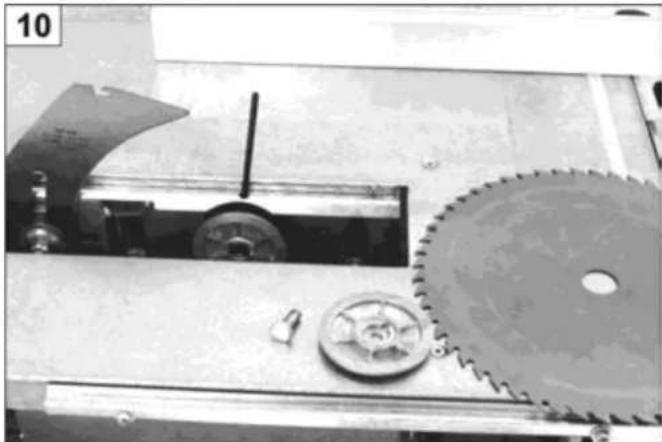

⇒ Verwijderen van het zaagblad:

• Steek doorn A in de motoras en draai de schroef los linksdraaiend schroefdraad).
• Neemt U nu deel 30 eraf.
• Nu kunt U het zaagblad eraf nemen.

9 A 30

- De invouw van het zaagblad gaat in omgekeerde vologorde.

- Overtuigt U zich ervan da de spouwmes-instelling korredt is (Afb. 11).

Instellingen splijtwig

Na iedere zaagbladwissel moet de instelling van de splijtwig worden gecontroleerd.

11 ca. 13 mm 3 - 8 mm

Transport

Vóór ieder transport:

• toestel uitschakelen
• stilstand van het zaagblad afwachten
• netstekker uit het stopcontact nemen
• toebehoren zoals aanslagen moeten veilig aan de machine bevestigd resp. geklemd zijn.

Voor het transport van de zaag zijn 2 personen noodzakelijk.

⚠️ Veiligheidshandschoenen moeten worden gedragen.

Voor het gemakkelijk transport van de zaag adviseren wij u ons onderstel, bestel-nr. 301892.

Opslag

Netstekker uit het stopcontact nemen!

• Bewaar ongebruikte toestellen op een droge, afgesloten plaats buiten de reikwijdte van kinderen op.
• Houdt vóór een langer opslag rekening met het volgende, om de levensduur van de zaag te verlengen en een soepel bedienen te waarborgen:
• Voer een grondige reiniging uit.
• Behandel alle beweeglijke onderdelen met een milieuvriendelijke olie.

© Nooit vet gebruiken!

Mogelijke storingen

Voor het verhelpen van iedere storing

• toestel uitschakelen
• stilstand van de zaag afwachten
• netstekker uit het stopcontact nemen

Na het verhelpen van iedere storing moeten alle veiligheidsvoorzieningen weer in werking gesteld en getest worden.

Storing Mogelijke oorzaak Remedie
Machine start niet na het inschakelen	Stroomuitval	Zekering controleren
	Verlengkabel defect Kabel controleren, defecte kabel niet meer gebruiken
	Motorveiligheidsschakelaar is in werking getreden	Na afkoelperiode motor opnieuw inschakelen
	Motor of schakelaar defect Motor of schakelaar door een geautoriseerde elektricien laten controleren of repareren c.q. door originele reserveonderdelen vervangen laten
	Zaagblad klemt Tafel-inzetstuk eruit nemen	c.q. deksel van de spankasteraf schroeven en de oorzaak verhelpen
Machine blijft gedurende het snijden staan	Zaagblad stomp Zaagblad (38) vervangen
	Te grote aanvoer Motor late afkoelen en met minder druk verder werken.
Onbevredigende zaagprestatie Brandsporen op het zaagblad	Zaagblad stomp Zaagblad scherper maken	aten c.q. vervangen
Zaag trilt Zaagblad vervormd Zaagblad vervangen
		correct bevestigen
Remwerking te gering (remtijd < 10 sec.)	Motorrem defect Rem door ons genoem de klantenservice of door ons Remschijf versleten	(fabrikant) laten repareren
Motor brengt geen prestatie en wordt te warm	2e faseloop bij draaistroommotor	Zekeringen en toevoerleidingen door een elektricien controleren laten
	Verlengingskabel te lang of kabeldoorsne-de te klein	Zie onder inbedrijfstelling
	Zaagblad stomp Zaagblad scherper maken	aten c.q. vervangen
Hoogteverstelling gaat zwaar	Moer M6 (afb. 17 van de montagehand-leiding) te vast angedraaid	Moer iets losser maken
	Schroefspiel verontreinigd	Schoonmaken en opnieuw oliën
Schuinte verstelling gaat zwaar	Geleidingsdelen glijden niet in de coulisse (afb. 24 van de montagehandleiding)	Geleidingsdelen opnieuw oliën

Bij verdere storingen of vragen richt u zich alstublieft aan uw locale leverancier.

Technische gegevens

Wisselstroommotor	P_1 2,0 kW – P_2 1,3 kWS6 20% 5 min	Wisselstroommotor P_1 2,5 kW – P_2 1,7 kWS6 20 %	Wisselstroommotor P_1 3,0 kW – P_2 2,1 kWS6 20 %	Draaistroommotor P_1 3,3 kW – P_2 2,5 kWS6 20 %
Tafelgrootte 800 x 550 mm
Tafelhoogte	810
Snijdiepte	ca.
Motortoerental	2800 -1		min 2730 -1	2680 min
Verstelling van de snijdiepte	traploos
Schuinteverstelling	traploos
Spanning	230 V~			400 V 3~
HM-Zaagblad-∅	315 x 3,0/2,2 x 30 mm, 40 tanden
Gewicht 40 kg 41,5 kg	46 kg 43 kg
Aansluitdiameter voor afzuigaansluitstuk	100 mm
Bouvwjaar zie laatste	pagina

Garantie

Houdt alstublieft rekening met de ingesloten garantieverklaring.

■ Purtati echipament personal de protectie:

Scoateti carcasa de protectie.

NL in uitsluitende verantwoordelijkheid, dat het product: Tischkreissäge (Tafelcirkelzaag) type HT 315, Serienummer zie laatste pagina, aan de bepalingen van de boven vermelde EG-richtlijne alsook aan de bepalingen van de volgende richtlijne beantwoordt: 2004/108/EG, 2011/65/EU.

NL Bij verdere storingen of vragen richt u zich alstublieft aan uw locale leverancier.
