MANUALE UTENTE HT 315 ATIKA

Istruzioni originali

Non mettere in funzione l'apparecchio senza avere prima letto le presenti istruzioni per l'uso,

avere osservato tutte le norme specificate e avere montato l'apparecchio nel modo descritto!

Conservare le istruzioni per un utilizzo futuro.

Indice

Standard di fornitura 87
Parametri di rumorosità 87
Tempi di esercizio 87
Simboli sull'apparecchio 87
Simboli nelle istruzioni per l'uso 88
Utilizzo conforme alla finalità d'uso 88
Rischi residui 88
Utilizzo sicuro 88
Preparazione alla messa in funzione 90
Messa in funzione 90
Utilizzo della sega 91
Manutenzione e pulizia 92- Sostituzione della lama della sega 93
Trasporto	94
Magazzinaggio	94
Possibili guasti 95
Dati tecnici 96
Garanzia	96
Dichiarazione di conformità 177
Certificato del produttore	180
Elenco dei ricambi (Istruzioni di montaggio)

Standard di fornitura

• Sega circolare da banco (non montata)
• Confezione di viti
• Sacchetto accessori
• Sacchetto accessori per adesivi
• Accessori di montaggio per la sostituzione della lama della sega
• Istruzioni per l'uso originali
• Istruzioni per assemblaggio
• Asta di guida

L'elenco dettagliato della fornitura si trova nelle Istruzioni di montaggio allegate.

Una volta disimballato l'apparecchio, verificare se il contenuto della scatola

è completo;
presenta eventuali danni imputabili al trasporto.

Comunicare immediatamente al rivenditore, al fornitore o al costruttore eventuali contestazioni. Non verranno presi in considerazione i reclami presentati in un momento successivo.

Parametri di rumorosità

Utilizzo della macchina come sega circolare da banco con lama di serie.

Fattore di incertezza della misura: K = 4 dB

Livello di potenza acustica secondo DIN EN ISO 3746

	Livello di potenza acustica	Livello di potenza acustica garantito
Funzionamento a vuoto	L_WA = 80,6 dB(A)	L_WA = 105 dB(A)
Lavorazione	L_WA = 104,6 dB(A)

Livello di pressione acustica sul posto di lavoro secondo DIN EN ISO 11202

Funzionamento a vuoto	L_PA = 80,5 dB(A)
Lavorazione	L_PA = 90,9 dB(A)

I valori indicati sono valori di emissione e non devono rappresentare contemporaneamente anche valori sicuri per il posto di lavoro. Sebbene vi sia un rapporto tra i valori di emissione e immissione, non è possibile stabilire in modo affidabile se siano o meno necessarie misure precauzionali supplementari. I fattori che potrebbero influenzare il livello di immissione attualmente presente sul posto di lavoro, comprendono la durata e le ripercussioni, la particolarità dell'ambiente di lavoro, altre fonti rumorose e così via, ad esempio il numero di macchine e altri processi contigui. I valori consentiti sul posto di lavoro possono variare da paese a paese. Queste informazioni devono comunque mettere l'utente nelle condizioni di valutare meglio i rischi e i pericoli.

Tempi di esercizio

Osservare anche le disposizioni regionali sulla protezione dai rumori.

Simboli sull'apparecchio

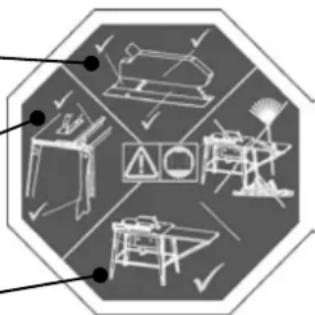

Cappa di protezione, cuneo e lama ok?

Le battute sono pronte per l'uso e l'asta di guida è a portata di mano?

Posto di lavoro in ordine?

Prima della messa in funzione, leggere e applicare quanto contenuto nelle istruzioni per l'uso e nelle norme di sicurezza.

Indossare cuffie di protezione.

Regolazione della profondità di taglio

Non gettare le apparecchiature elettriche tra i rifiuti domestici. Smaltire nel modo corretto apparecchiature, accessori e imballaggio.

Ai sensi della Direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche le apparecchiature elettriche inutilizzabili devono essere raccolte separatamente e riciclate nel rispetto dell'ambiente.

Il prodotto corrisponde alle direttive europee vigenti per prodotti analoghi.

Simboli presenti nelle istruzioni per l'uso

Potenziale pericolo o situazione pericolosa. La mancata osservanza di questo avviso potrebbe causare lesioni o danni materiali.

Avvisi importanti per un utilizzo conforme. La mancata osservanza di questo avviso potrebbe causare guasti.

Avvisi per l'utente. Questi avvisi aiutano l'utente a sfruttare al meglio tutte le funzionalità.

Montaggio, utilizzo e manutenzione. Qui vengono spiegate in modo chiaro le operazioni da compiere.

Utilizzo conforme alla finalità d'uso

• La sega circolare da banco è destinata esclusivamente al taglio longitudinale e trasversale di massello e pannelli di legno pressato come pannelli di truciolato, di legno compensato e in fibra a media densità (MDF) con sezione trasversale quadrata o rettangolare usando lame circolari in metallo duro. Il diametro della lama deve essere compreso fra 300 mm e 315 mm.
• L'utilizzo di lame in acciaio ad alta resistenza (acciaio rapido altolegato) non è consentito, poiché questo tipo di acciaio è duro e fragile. Pericolo di lesioni causato dalla rottura della lama della sega e dalla proiezione di pezzi di lama.
• I tagli trasversali possono essere eseguiti solo con la battuta trasversale montata.
• Devono essere lavorati esclusivamente pezzi che possono essere caricati con la massima sicurezza.
• Per utilizzo conforme alla finalità d'uso si intende anche l'osservanza delle condizioni di funzionamento, manutenzione e riparazione prescritte dal costruttore e il rispetto delle norme di sicurezza contenute nelle istruzioni per l'uso.
• Durante l'utilizzo della sega, attenersi inoltre alle norme antinfortunistiche in vigore, nonché a tutte le altre norme di sicurezza tecnica e di medicina del lavoro comunemente accettate.
• Qualsiasi altro impiego è considerato non conforme. Il fabbricante non è responsabile di nessun tipo di danno conseguente all'impiego non conforme alla destinazione d'uso: il rischio è esclusivamente dell'utente.
• Il costruttore declina inoltre ogni responsabilità per i danni di qualsiasi genere che dovessero risultare da modifiche alla sega apportate in proprio dall'utente.
• La sega deve essere preparata, utilizzata e sottoposta a manutenzione solo da parte di persone che ne abbiano acquisito familiarità e che siano a conoscenza dei rischi connessi. Gli interventi di riparazione devono essere eseguiti solo dai nostri tecnici oppure dai centri di assistenza da noi consigliati.
• Non usare la macchina in ambienti a rischio di esplosione.
• Rimuovere scrupolosamente le parti metalliche (chiodi, ecc.) dal materiale da segare.
• La sega non può essere utilizzata da persone con età inferiore ai 18 anni.

Rischi residui

Anche in caso di utilizzo conforme e nonostante l'osservanza di tutte le norme di sicurezza pertinenti, potrebbero comunque sussistere rischi residui dovuti alla costruzione specifica per la finalità d'uso prevista.

I rischi residui possono essere ridotti al minimo attenendosi scrupolosamente a tutte le norme di sicurezza e usando la sega in modo conforme alla finalità d'uso, nonché rispettando integralmente le istruzioni per l'uso.

Attenzione e cautela riducono il rischio di lesioni alle persone e danni alle cose.

• Pericolo di lesioni alle dita e alle mani a causa dell'utensile (lama della sega) o del pezzo. Pertanto indossare guanti (ad esempio per la sostituzione della lama della sega).
• Non rimuovere trucioli con lama in movimento: pericolo di lesioni. Rimuovere i trucioli solo con lama della sega e gruppo sega (motore) fermi.
• Lesioni a causa della proiezione di parti dei pezzi.
• Contraccolpo del pezzo o di sue parti.
• Rottura e proiezione della lama della sega.
• Mettere in funzione la sega solo con i dispositivi di protezione completi e correttamente montati; sulla macchina non modificare nulla che potrebbe compromettere la sicurezza.
• Emissione di polveri di legno nocive per la salute. Indossare una maschera antipolvere.
• Pericolo dovuto alla corrente, in caso di utilizzo di conduttori di collegamento elettrici non a norma.
• Contatto con parti sotto tensione in caso di componenti elettrici aperti.
• Danni all'udito in caso di lavori di lunga durata senza apposite protezioni. Indossare pertanto cuffie di protezione.

Nonostante tutte le contromisure adottate, potrebbero comunque crearsi chiari rischi residui.

Utilizzo sicuro

In caso di utilizzo non conforme, le macchine per la lavorazione del legno potrebbero diventare pericolose. Se vengono utilizzati utensili elettrici, è necessario seguire le norme di sicurezza fondamentali al fine di escludere rischi di incendio, scosse elettriche e lesioni personali.

Prima della messa in funzione di questo prodotto, leggere e osservare le seguenti norme e le norme antinfortunistiche della società di assicurazione contro gli infortuni ovvero le norme di sicurezza in vigore nei singoli paesi. In questo modo è possibile proteggere se stessi e gli altri contro il rischio di lesioni.

i Consegnare le norme di sicurezza a tutte le persone chiamate ad operare con la macchina.
i Conservare le presenti norme di sicurezza in buono stato.

- Prima dell'uso, acquisire familiarità con l'apparecchio facendo riferimento alle istruzioni per l'uso.

- Agire con la massima attenzione. Prestare attenzione a quanto si sta per fare. Lavorare con coscienza. Non utilizzare l'apparecchio se si è stanchi o sotto l'influsso di droghe, alcool o medicinali. Un momento di disattenzione durante l'uso dell'apparecchio potrebbe infatti causare lesioni serie.

• Evitare di assumere posizioni anomale. Garantire un supporto sicuro e mantenere in ogni momento l'equilibrio. Non sporgersi in avanti.
• Indossare indumenti di lavoro appropriati:

- non indossare indumenti ampi o gioielli che potrebbero incastrarsi nelle parti mobili

- scarpe antiscivolo

• una retina per raccogliere i capelli lunghi.

• Indossare dispositivi di protezione individuale:

• cuffie di protezione (il livello di pressione acustica sul posto di lavoro supera generalmente gli 85 dB (A))

• occhiali di protezione
• guanti durante la sostituzione della lama della sega

- Azionare la sega solo su un fondo

• stabile
• piano
• antiscivolo
• esente da vibrazioni.

- Per un uso corretto e sicuro in ambienti chiusi la macchina deve essere collegata a un impianto di aspirazione trucioli (ad es. un aspiratore piccolo trasportabile).

• Quantità d'aria necessaria 560 m³/h; depressione del raccordo di aspirazione 1880 pa ad una velocità dell'aria di 20 m/s.

• Accendere l'impianto di aspirazione prima di iniziare la lavorazione.

• Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti.
  ■ Tenere conto degli influssi ambientali:

• Non esporre la sega alla pioggia.

• Non usare la sega in ambienti umidi o bagnati.
  – Garantire un'illuminazione adeguata.
• Non utilizzare la sega vicino a liquidi o gas infiammabili.

- Non lasciare mai la sega incustodita.

• La sega non può essere utilizzata da persone con età inferiore ai 18 anni.
• Tenere lontane eventuali altre persone.

L'operatore è responsabile nei confronti di terzi nella zona di lavoro.

Non lasciare che altre persone, in particolare i bambini, tocchino l'utensile o il cavo.

Tenere queste persone lontane dalla zona di lavoro.

• Durante il lavoro di taglio mettersi lateralmente rispetto alla zona di pericolo (lama).
• Iniziare il taglio solo quando la lama della sega ha raggiunto il numero di giri necessario.
• Non sovraccaricare la macchina! Si lavora al meglio e nella massima sicurezza rispettando il campo di potenza specificato.
• Usare la sega circolare solo con tutti dispositivi di protezione perfettamente montati.

Impiegare il cuneo accluso.

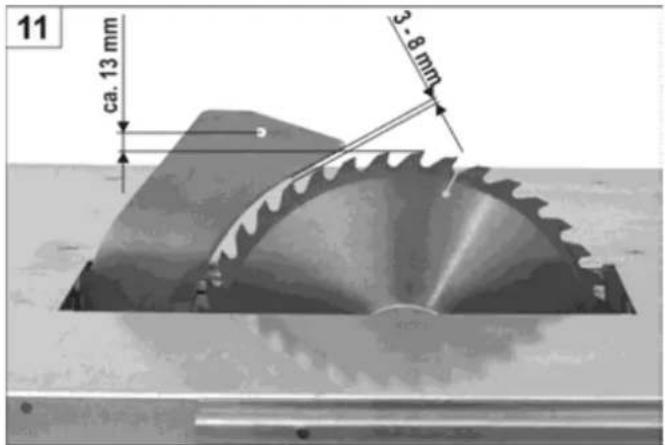

La regolazione del cuneo è illustrata alla foto 11.

• Sostituire l'inserto in caso di fessura di taglio spostata.
• Non utilizzare lame incrinate o la cui forma sia stata modificata.
• Utilizzare solo lame bene affiliate visto che le lame consumate non solo aumentano il rischio di contraccolpi, ma sovraccaricano anche il motore.
• Non utilizzare lame di seghe in acciaio ad alta resistenza (HSS), in quanto questo tipo di acciaio è duro e fragile; possono essere utilizzati solo utensili conformi alla norma EN 847-1.

⚠ L'impiego di altri utensili e accessori potrebbe implicare il pericolo di contusioni per l'utente.

Verificare che la lama della sega corrisponda alle misure indicate in "Scelta della lama" e sia adatta al materiale del pezzo.

• L'utilizzo di sistemi di seghe circolari a lame oblique e frese per scanalature non è consentito.
• Segare sempre e soltanto un pezzo alla volta. Non segare mai diversi pezzi contemporaneamente o pezzi singoli raggruppati in una fascina. Sussiste il pericolo che i singoli pezzi vengano afferrati dalla lama della sega in modo incontrollato.
• Assicurarsi che i pezzi tagliati non vengano afferrati dalla corona dentata della lama e che non vengano proiettati lontano. Non rimuovere le schegge, i trucioli e i residui con le mani dalla zona di pericolo della lama della sega.
• Non utilizzare la sega per scopi diversi da quelli previsti (vedere "Utilizzo conforme alla finalità d'uso").
• Prima di segare rimuovere tutti i chiodi e gli oggetti metallici dal pezzo.
• Assicurarsi che il pezzo non contenga cavi, funi, spaghi o simili.
• Segare solo pezzi di dimensioni tali da consentirne il blocco sicuro durante il lavoro.
• Tagliare solo legno di 90 mm di spessore massimo.
• Per il taglio trasversale di legno in tronchi è necessario assicurare il pezzo contro possibili rotazioni mediante una maschera per la foratura o un dispositivo di appoggio. Usare una lama adatta al taglio trasversale.
• Durante il taglio longitudinale di pezzi sottili (distanza fra la lama della sega e la guida parallela inferiore a 120 mm), utilizzare l'asta di guida.
• Per premere i pezzi sottili sulla guida parallela, utilizzare un'asse con impugnatura.

Non utilizzare aste di guida e assi difettosi.

• Mantenere sempre una distanza di sicurezza sufficiente rispetto alla lama della sega.
• La sega continua a girare. Attendere l'arresto completo della lama prima di rimuovere schegge, trucioli e residui.
• Non frenare la lama della sega premendo lateralmente.
• Rimuovere i residui di taglio (in base alle esigenze) dalla macchina per non compromettere la sicurezza sul posto di lavoro. Lo stesso vale per i trucioli. La linea di evacuazione dei trucioli deve essere mantenuta libera.

• Spegnere la macchina e disinserire la spina di alimentazione dalla presa nei seguenti casi:

• Interventi di riparazione

• Interventi di manutenzione e pulizia
• Eliminazione di anomalie (tra cui la rimozione di schegge incastrate)
• Controlli dei conduttori di collegamento per accertarsi che non siano aggrovigliati o danneggiati;
• Trasporto della sega
• Sostituzione della lama della sega
• Abbandono della sega (anche per interruzioni di breve durata)

- Curare la sega con grande attenzione:

• Conservare gli utensili affiliati e puliti per poter lavorare meglio e con maggiore sicurezza.
• Attenersi alle norme di manutenzione e alle istruzioni per il cambio utensile.
• Mantenere le maniglie asciutte e libere da olio e grasso.

I

- Controllare se l'apparecchio presenta danni:

• Prima di riutilizzare la macchina, è necessario verificare attentamente se le protezioni o le parti leggermente danneggiate funzionano in modo corretto e secondo le disposizioni.
• Controllare se le parti mobili funzionano in modo ottimale senza bloccarsi o se vi sono delle parti danneggiate. Per assicurare un funzionamento ottimale della sega, tutte le parti devono essere montate in modo corretto e soddisfare tutte le condizioni previste.

• Le protezioni e le parti danneggiate devono essere riparate o sostituite a regola d'arte da parte di un'officina specializzata autorizzata, a meno che le istruzioni per l'uso non prevedano qualcosa di diverso.
  — Sostituire le etichette di sicurezza danneggiate o illeggibili.

• Non lasciare inserita alcuna chiave per utensili!
  Prima dell'accensione, controllare sempre che la chiave e gli utensili di regolazione siano stati rimossi.

• Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano dalla portata dei bambini.

Sicurezza elettrica

• Esecuzione dei conduttori di collegamento conformemente a IEC 60 245 (H 07 RN-F) con una sezione dei fili di almeno
• 1,5 mm² nei cavi aventi una lunghezza fino a 25 m
• 2,5 mm² nei cavi aventi una lunghezza superiore a 25 m
• I conduttori di collegamento lunghi e sottili producono una caduta di tensione. Il motore non raggiunge più la sua potenza massima e il funzionamento dell'apparecchio viene ridotto.
• Le spine e le prese volanti sui conduttori di collegamento devono essere in gomma, PVC morbido o altro materiale termoplastico della stessa resistenza meccanica o rivestite con questo materiale.
• L'utente deve proteggere se stesso dalle scariche elettriche. Evitare il contatto di parti del corpo con componenti a massa.
• La presa a innesto del conduttore di collegamento deve essere protetta da spruzzi d'acqua.
• In caso di utilizzo di una bobina per cavi, svolgere completamente il cavo.
• Non utilizzare il cavo per scopi per i quali non è adatto. Proteggere il cavo da calore, olio e bordi affilati. Non utilizzare il cavo per disinserire la spina dalla presa.
• Controllare regolarmente il cavo della sega e farlo sostituire da un tecnico specializzato se presenta danneggiamenti.
• Durante la posa dei conduttori di collegamento assicurarsi che non siano danneggiati, schiacciati o rotti e che il connettore non sia umido.
• Controllare regolarmente i cavi di prolunga e sostituirli quando sono danneggiati.
• Non utilizzare conduttori di collegamento difettosi.
• All'aperto utilizzare solo cavi di prolunga appositamente omologati e contrassegnati in modo adeguato.
• Non utilizzare collegamenti elettrici provvisori.
• Non cavallottare mai i dispositivi di protezione né metterli fuori servizio.
• Collegare l'apparecchio con l'interruttore di sicurezza per correnti di guasto (30 mA).

Il collegamento elettrico o le riparazioni sulle parti elettriche della macchina devono essere eseguiti da un elettricista autorizzato o da uno dei nostri centri di assistenza. Attenersi

alle disposizioni locali, in particolare relative alle misure di sicurezza.

⚠️ Le riparazioni su altri componenti della macchina devono essere eseguite dal costruttore o da uno dei suoi centri di assistenza.
Utilizzare solo pezzi originali. L'utilizzo di pezzi di ricambio e di accessori diversi potrebbe causare incidenti per l'utente. Il costruttore declina ogni responsabilità per i danni da ciò risultanti.

Preparazione alla messa in funzione

Per garantire un funzionamento ottimale della macchina, attenersi alle norme indicate.

- Posizionare la sega in un luogo che soddisfi le seguenti condizioni:

• sia antisdrucciolo
  — sia resistente alle vibrazioni
  — stia in piano
  – non presenti rischi di inciampo
  — sia sufficientemente illuminato.

- Prima di ogni utilizzo, controllare:

- se i conduttori di collegamento presentano difetti (incrinature, tagli o simili)

⚠ non usare mai cavi difettosi;

— se la lama della sega è in condizioni perfette.

• Non utilizzare lame incrinate o la cui forma sia stata modificata.
  • Non utilizzare lame in acciaio superrapido HSS.
• Durante il lavoro di taglio mettersi lateralmente rispetto alla zona di pericolo (lama).

Messa in funzione

Controllo dei dispositivi di sicurezza

(prima di ogni messa in funzione):

• Lo stato ineccepibile della cappa di protezione.
• Attivazione/disattivazione interruttore.
• Non utilizzare apparecchi il cui interruttore sia difficile da attivare e disattivare. Gli interruttori danneggiati devono essere immediatamente riparati o sostituiti da un elettricista.

- Freno

- La lama della sega deve fermarsi entro 10 secondi dalla disinserzione. Se questo tempo viene superato significa che il freno è difettoso. Farlo riparare dal fabbricante o dalle ditte autorizzate da quest'ultimo.

• Se l'asta di guida è pronta all'uso ⇒ sostituire le aste di guida difettose con aste nuove.
• La posizione del cuneo (vedi foto 11).

Senso di rotazione della lama

Accertarsi che il senso di rotazione della lama corrisponda sempre a quello indicato sulla cappa di protezione (33).

Con i motori trifase, è possibile invertire il senso di rotazione. A questo scopo inserire un cacciavite nell'apposita fessura sul collare connettore e con una leggera pressione, girando verso sinistra o verso destra, impostare il senso di rotazione corretto.

⇒ Osservare lo spessore del cuneo "S", inciso sul lato del cuneo.

Il cuneo non deve essere più stretto del corpo della lama e non deve essere più spesso della larghezza del suo giunto di taglio.

Il diametro minimo e massimo della lama, nonché il diametro di foratura, sono indicati sulla targhetta dell'apparecchio.

Non utilizzare lame il cui numero di giri massimo indicato (vedere dicitura sulle lame della sega) sia inferiore al numero di giri del motore (vedere Dati tecnici).

i Allacciamento alla rete

Confrontare la tensione specificata nella targhetta, ad esempio 230 V, con la tensione di rete e collegare la sega alla presa corrispondente correttamente messa a terra.

• Motore con corrente alternata:

utilizzare la presa con contatto di terra, tensione di rete 230 Volt con interruttore di sicurezza per correnti di guasto (interruttore a corrente di guasto 30 mA).

- Motore trifase:

impiegare prese CEE, a tre poli +N +PE, tensione di rete a 380 o 400 V con interruttore di sicurezza per correnti di guasto (interruttore a corrente di guasto 30 mA).

Utilizzare il cavo di collegamento o di prolunga conformemente a IEC 60245 (H 07 RN-F) con una sezione dei fili di almeno

⇒ 1,5 mm² nei cavi aventi una lunghezza fino a 25 m

⇒ 2,5 mm² nei cavi aventi una lunghezza superiore a 25 m

i Protezione

EU	16	A
UK	13	A

Impedenza di rete

In caso di condizioni della rete sfavorevoli, durante l'accensione dell'apparecchio possono verificarsi brevi cadute di tensione che possono danneggiare altri dispositivi (ad es., sfarfallio di una lampada).

Per escludere guasti, osservare le impedenze di rete massime indicate nella tabella.

Potenza assorbita P_1 (W) Impedenza di rete Z max ( )
230 V~ 2,0 kW 0,07
230 V~ 3,0 kW 0,07
400 V 3~ 3,3 kW 0,13

Interruttore On/Off

Accensione

⇒ Premere il pulsante superiore verde sull'interruttore. In caso di assenza di corrente, l'apparecchio si spegne automaticamente. Per riaccendere l'apparecchio, premere nuovamente il pulsante verde.

Spegnimento

⇒ Premere il pulsante inferiore rosso.

Utilizzo della sega

Non mettere in funzione l'apparecchio senza avere prima letto le presenti istruzioni per l'uso, avere osservato tutte le norme specificate e avere montato l'apparecchio nel modo descritto!

Prima di procedere a modifiche o regolazioni della sega (per es., sostituzione della lama):

- spegnere l'apparecchio - attendere l'arresto della lama della sega - disinserire la spina di alimentazione.

Prestare inoltre attenzione ai seguenti punti importanti:

- Portarsi al di fuori della zona di pericolo. - Segare il pezzo con pressione costante. - Non rimuovere mai le schegge, i trucioli e simili con le mani; rimuoverli solo quando la lama della sega è ferma.

In ogni caso rispettare tutte le norme di sicurezza.

Salvamotore

Il motore è dotato di un interruttore di protezione e si spegne automaticamente in caso di sovraccarico. Dopo una pausa di raffreddamento, il motore può essere nuovamente acceso.

Regolazione dell'altezza

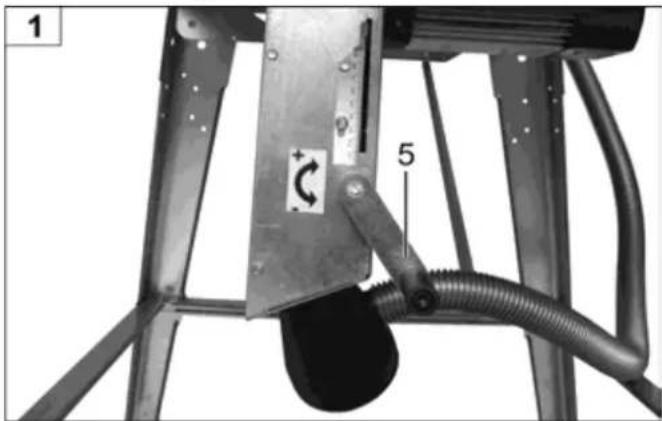

Regolazione della profondità di taglio desiderata mediante la manovella (5).

1 5

Regolazione obliqua

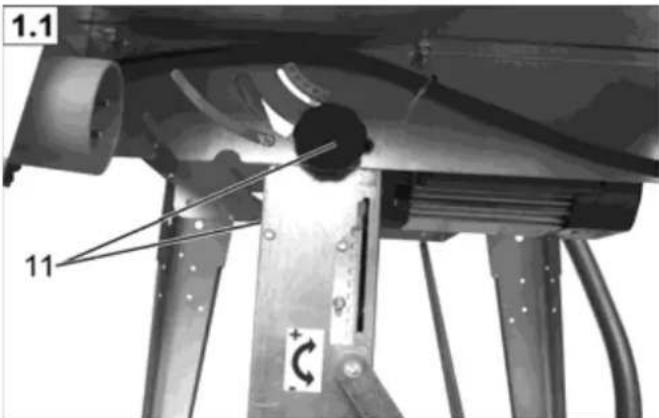

Allentare ambedue le viti a stella (11) regolare l'inclinazione tenere in posizione stringere ambedue le viti a stella.

1.1 11

Tagli coperti

Impiegare un cuneo normalizzato, secondo DIN 38 820 (accessori - N. ord. 360115)

Impiego della prolunga del banco

Se una seconda persona lavora insieme a lei alla sega, questa dovrà stare all'estremità di raccolta della prolunga del banco.

Istruzioni di lavoro

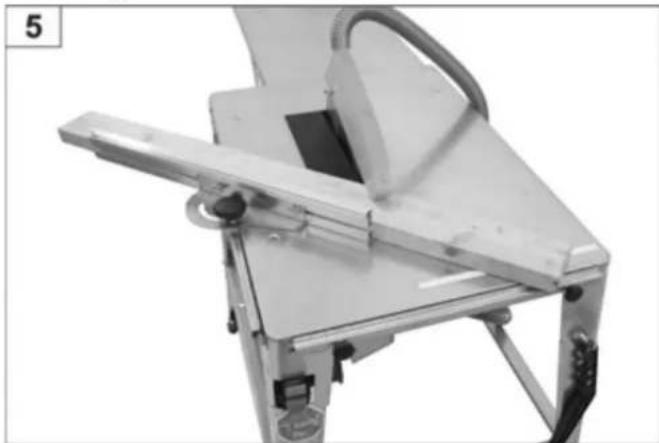

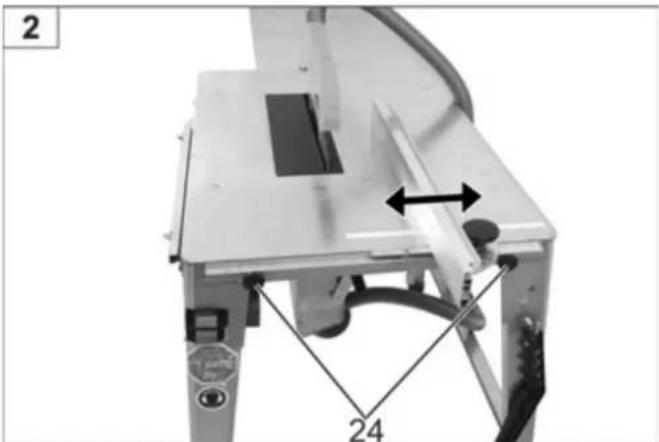

La guida longitudinale è regolabile in continuo nella direzione della freccia. Il blocco della guida longitudinale avviene mediante le viti a stella (24).

Taglio longitudinale di massello

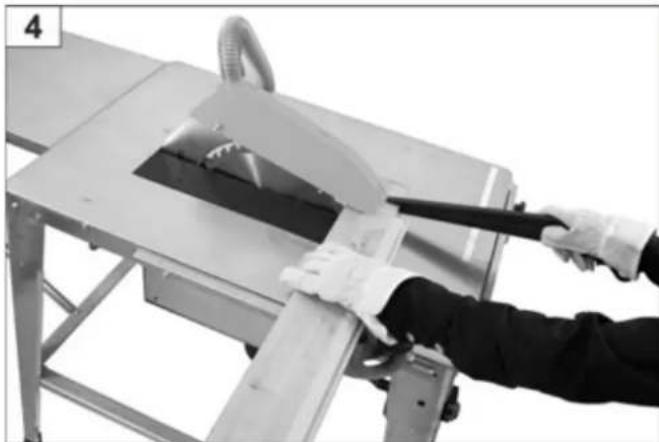

Uso dell'asta di guida

Uso della guida trasversale mobile

Impugnatura per asse

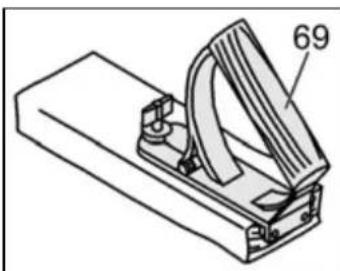

L'impugnatura per l'asse (69) viene avvitata su una tavola idonea. Viene utilizzata per spingere in modo sicuro piccoli pezzi da lavorare. La tavola deve presentare una lunghezza tra 300 e 400 mm, una larghezza tra 80 e 100 mm ed un'altezza da 15 a 20 mm.

Se l'impugnatura per l'asse è danneggiata, dovrà essere sostituita.

Manutenzione e pulizia

Prima di ogni intervento di manutenzione e pulizia

• spegnere l'apparecchio
• attendere l'arresto della lama della sega
• disinserire la spina di alimentazione.

Gli interventi di manutenzione e pulizia più approfonditi rispetto a quelli descritti nel presente capitolo devono essere effettuati esclusivamente dal servizio di assistenza.

I dispositivi di protezione rimossi per la manutenzione e la pulizia devono essere rimontati e controllati come prescritto.

Utilizzare solo pezzi originali. Pezzi diversi potrebbero causare danni e lesioni imprevedibili.

Pulizia

Per garantire la funzionalità della sega, prestare attenzione a quanto segue:

■ Non spruzzare acqua sull'apparecchio.
- Rimuovere i trucioli e la polvere solo con una spazzola o un aspirapolvere.
- Pulire e oliare regolarmente tutte le parti mobili.

i Non utilizzare mai grasso!

Utilizzare ad esempio olio per macchine da cucire o spruzzi d'olio ecologico.

• Per garantire un raffredamento sufficiente, pulire le alette di raffreddamento del motore in caso di elevata sporcizia.
  ■ Assicurarsi che la lama della sega sia inossidabile e priva di resina.
• Eliminare i residui di resina dalla superficie del piano del banco.

i I residui di resina possono essere rimossi con un comune spray per la manutenzione e la cura.

- La lama della sega è un componente soggetto a usura che si consuma con un utilizzo prolungato o frequente.

Sostituire quindi la lama della sega o farla affilare.

Manutenzione

Sostituzione della lama della sega

Prima di sostituire la lama della sega, disinserire la spina di alimentazione.

⚠️ Pericolo di taglio! La lama è pesante e può essere scivolosa. Indossare guanti durante la sostituzione della lama della sega.

• Non utilizzare lame in acciaio superrapido HSS.
• Non utilizzare lame incrinate o la cui forma sia stata modificata.
• Scartare le lame che presentano incrinature (la riparazione non è consentita).
• Utilizzare solo lame della sega affiliate.
• L'affilatura della lama della sega è consentita solo a personale tecnico. Attenersi strettamente a quanto segue:

assicurarsi che siano soddisfatti i requisiti di bilanciamento degli utensili in conformità a EN 847-1:2005+A1:2007 6.2.3.2.

⚠️ Pericolo di ustioni! Subito dopo il taglio, la lama è ancora calda.

Sostituzione della lama della sega

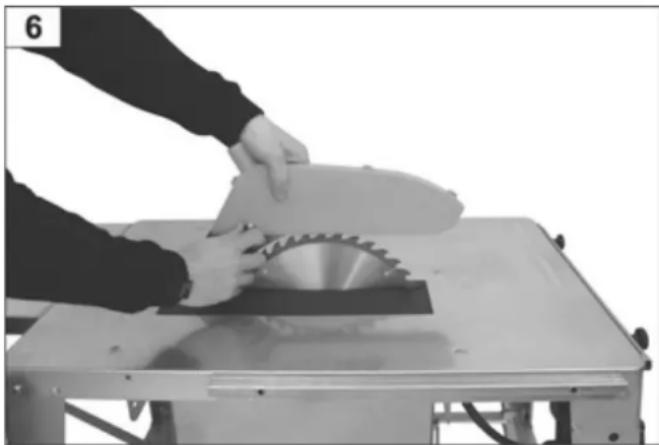

Rimuovere la cappa di protezione.

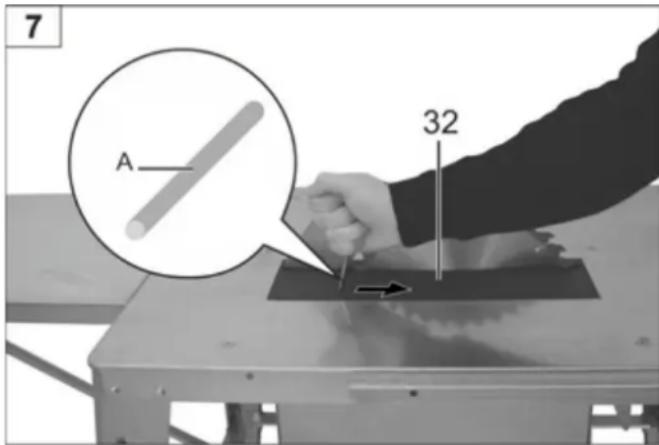

⇒ Estrazione dell'inserto del banco 32:

• Inserire la spina di serraggio (A) nel componente 32.
• Tirare nella direzione della freccia.

7 A 32

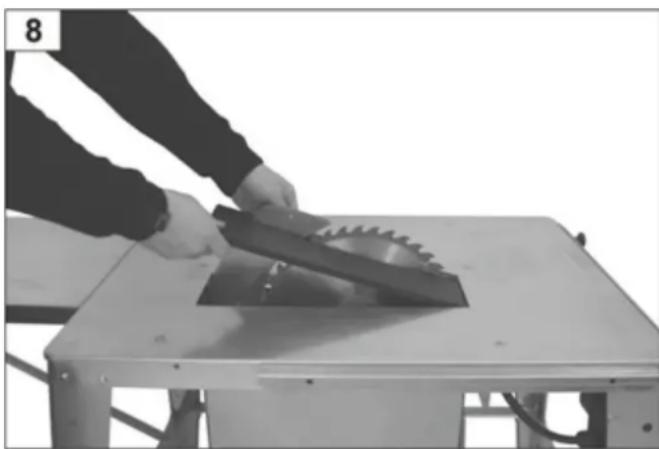

- Estrarre l'inserto del banco.

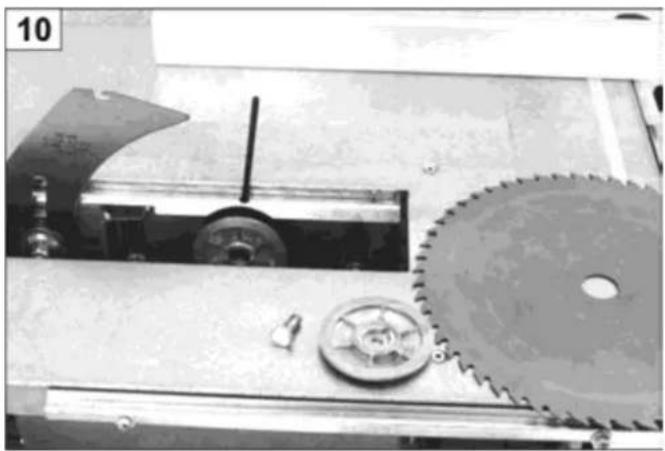

⇒ Rimozione della lama della sega:

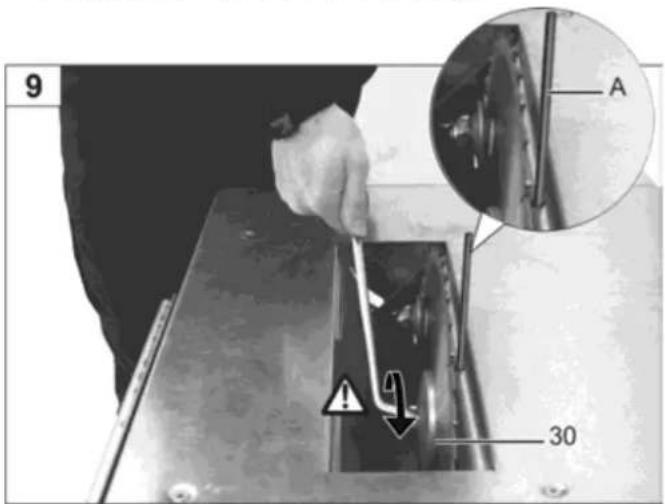

• Inserire la spina di serraggio (A) nell'albero motore e allentare la vite (⚠ filettatura sinistra)
  • Rimuovere il componente 30
• Ora è possibile rimuovere la lama della sega

9 A 30

- La lama viene montata seguendo la sequenza inversa.

- Accertarsi che la regolazione del cuneo sia corretta. (Fig. 11)

Regolazioni del cuneo

Dopo ogni sostituzione della lama della sega, controllare la regolazione del cuneo.

11 ca. 13 mm 3·8 mm

Trasporto

Prima di ogni trasporto:

• spegnere l'apparecchio
• attendere l'arresto della lama della sega
• disinserire la spina di alimentazione
• gli accessori come gli arresti devono essere fissati o serrati saldamente alla macchina.

Per il trasporto della sega sono necessarie 2 persone.

⚠ Usare guanti protettivi.

Per un comodo trasporto della sega consigliamo l'uso del telaio Atika n. d'ordine 301892.

Magazzinaggio

Disinserire la spina di alimentazione.

• Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano dalla portata dei bambini.
• Prima di un periodo di magazzinaggio di lunga durata prestare attenzione a quanto segue per prolungare il ciclo di vita della sega e garantire un facile azionamento della stessa:
• Effettuare una pulizia accurata.
  — Trattare tutte le parti mobili con un olio ecologico.

i Non utilizzare mai grasso!

Possibili guasti

Prima di rimuovere qualsiasi guasto

• spegnere l'apparecchio
• attendere l'arresto della sega
• disinserire la spina di alimentazione.

⚠️ Dopo la rimozione di qualsiasi guasto, mettere nuovamente in funzione e controllare tutti i dispositivi di protezione.

Guasto Possibile causa Eliminazione
La macchina non si avvia dopo l'accensione	Assenza di corrente Controllare il fusibile
	Cavo di prolunga difettoso Controllare il cavo	non riutilizzare i cavi difettosi
	Il salvamotore è scattato Lasciar raffreddare	il motore, quindi riaccenderlo
	Motore o interruttore difettosi Far	controllare o far riparare da un elettricista autorizzato il motore o l'interruttore, oppure farli sostituire con pezzi di ricambio originali
	La lama della sega si blocca	Estrarre l'inserto del banco o svitare il coperchio della cassetta raccoglitrucioli ed eliminare la causa
La macchina rimane ferma durante il taglio	La lama della sega è consumata Sostituire la lama della sega (38)
	Avanzamento eccessivo Lasciare raffreddare il motore e continuare a lavorare con una pressione ridotta
Capacità di taglio insoddisfacente Segni di bruciatura sulla lama	La lama della sega è consumata Far affilare la lama o sostituirla
La sega vibra	Lama della sega deformata	Sostituire la lama della sega
	Lama della sega non montata correttamente	Fissare correttamente la lama della sega
Azione frenante insufficiente (tempo di frenata < 10 sec.)	Freno motore difettoso Far riparare il freno da uno dei nostri centri di assistenza Disco del freno consumato o direttamente da noi (costruttore)
Il motore non fornisce potenza e si surriscalda	Avvio in 2 fasi con motore trifase Far contro	lare i fusibili e le linee di alimentazione da un elettricista
	Cavo di prolunga troppo lungo o sezione troppo piccola	Vedere Messa in funzione
	Lama della sega consumata	Far affilare la lama o sostituirla
Regolazione dell'altezza difficoltàosa	Dado M6 (fig. 17 delle Istruzioni di montaggio) tropo serrato	Allentare un po'
	Vite filettata sporca	Pulire e oliare di nuovo
Regolazione obliqua difficoltàosa	Gli elementi di guida non scorrono nel pattino (fig. 24 delle Istruzioni di montaggio)	Oliare di nuovo gli elementi di guida

① In caso di ulteriori anomalie o domande rivolgersi al proprio rivenditore locale.

Dati tecnici

Motore con corrente alt.	P_1 2,0 kW - P_2 1,3 kW S6 20% 5 min	Motore con corrente alt. P_1 2,5 kW - P_2 1,7 kW S6 20 %	Motore con corrente alt. P_1 3,0 kW - P_2 2,1 kW S6 20 %	Motore trifase P_1 3,3 kW - P_2 2,5 kW S6 20 %
Dimensioni banco 800 x $50 mm
Altezza banco 810 mm
Profondità di taglio ca. 90 mm
Numero di giri del motore	2800 min-1		2730 -1	2680 min
Regolazione della profondità di taglio	in continuo
Regolazione obliqua in continuo
Tensione	230 V~			400 V 3~
∅ lama in metallo duro 315 x 3,0/2,2 x 30 mm, 40 denti
Peso 40 kg 41,5 kg 46 kg 43 kg
∅ collegamento per raccordo di aspirazione	100 mm
Anno di costruzione vedere ultima pagina

min

Garanzia

Rispettare la dichiarazione di garanzia allegata.

Comutator pornit/oprit

Conectarea

sotto la nostra responsabilità che il prodotto: Tischkreissäge (Sega circolare da banco) tipo HT 315, Serijski broj vedere ultima pagina, è conforme alle disposizioni delle summenzionate Direttive CE, nonché i requisiti delle altre direttive pertinenti: 2004/108/CE, 2011/65/UE.

N oss eneansvarlig for at produktet: Tischkreissäge (Bordsirkelsagen) type HT 315, Seriennummer se siste side, samsvarer med bestemmelsene i bl. a. EU-direktivet og bestemmelsene i følgende direktiv:2004/108/EC og 2011/65/EU.

In caso di ulteriori anomalie o domande rivolgersi al proprio rivenditore locale.
