MANUALE UTENTE PTK 250 S ATIKA

Sega circolare da banco

Istruzioni originali – Indicazioni per la sicurezza – Pezzi di ricambio

Tafelcirkelzaag

Non mettere in funzione l'apparecchio senza avere prima letto le presenti istruzioni per l'uso, avere osservato tutte le norme specificate e avere montato l'apparecchio nel

modo descritto!

Conservare le istruzioni per un utilizzo futuro.

Indice

Dichiarazione di conformità 81
Parametri di rumorosità 81
Simboli presenti sull'apparecchio 82
Simboli delle istruzioni per l'uso 82
Standard di fornitura 82
Utilizzo conforme alla finalità d'uso 82
Rischi residui 83
Utilizzo sicuro 83
Descrizione dell'apparecchio / Pezzi di ricambio 86
Montaggio	86
Staffa di sicurezza per il trasporto 86
Montaggio del piano di appoggio 86
Fissaggio della sega sul piano di appoggio 86
Preparazione alla messa in funzione 86
Messa in funzione	87
Allacciamento alla rete	87
Interruttore On/Off	87
Aspirazione polvere/ trucioli	87
Regolazioni da apportare alla sega	88
Regolazione del cuneo	88
Allargamento estraibile del banco	88
Carrello	88
Regolazione della profondità di passata	88
Regolazione della posizione obliqua della lama	88
Montaggio e regolazione della guida trasversale	88
Montaggio e regolazione della guida longitudinale	88
Utilizzo della sega	88
Taglio di pezzi sottili	89
Taglio di pezzi larghi	89
Tagli trasversali/obliqui	89
Manutenzione e pulizia	89
Manutenzione	90
Pulizia	90
Trasporto	91
Magazzinaggio	91
Garanzia	91
Possibili guasti	91
Dati tecnici	92

Dichiarazione di conformità CE

N. (S-No.): 13375

secondo la direttiva 2006/42/CE

Con la presente dichiariamo

ATIKA GmbH

sotto la nostra responsabilità che il prodotto

Tischkreissäge (Sega circolare da banco)

mod. PTK 250 S – tipo M1D-SD-250EA

Numero di serie: 000001 - 020000

è conforme alle disposizioni delle summenzionate Direttive CE, nonché alle disposizioni delle seguenti ulteriori Direttive:

Sono state applicate le seguenti norme armonizzate:

EN 61029-1:2009+A11; EN 61029-2-1:2010;

EN 55014-1:2006+A1; EN 55014-2:1997+A1+A2;

EN 61000-3-2:2006+A1+A2; EN 61000-3-11:2000

Incaricato della compilazione della documentazione tecnica:

ATIKA GmbH – ufficio tecnico – Josef-Drexler-Str. 8

Direzione Costruzioni

Parametri di rumorosità

DIN EN ISO 4871

Utilizzo della macchina come sega circolare da banco con lama di serie.

	Livello di potenza sonora	Livello di pressione acustica
Lavorazione	L_WA = 108,7 dB (A)	L_pA = 95,7 dB (A)
Fattore di incertezza della misura	K_WA = 3 dB (A)	K_pA = 3 dB (A)

I valori indicati sono valori di emissione e non devono rappresentare contemporaneamente anche valori sicuri per il posto di lavoro. Sebbene vi sia un rapporto tra i valori di emissione e immissione, non è possibile stabilire in modo affidabile se siano o meno necessarie misure precauzionali supplementari. I fattori che potrebbero influenzare il livello di immissione attualmente presente sul posto di lavoro, comprendono la durata e le ripercussioni, la particolarità dell'ambiente di lavoro, altre fonti rumorose e così via, ad esempio il numero di macchine e altri processi contigui. I valori consentiti sul posto di lavoro possono variare da paese a paese. Queste informazioni devono comunque mettere l'utente nelle condizioni di valutare meglio i rischi e i pericoli.

Simboli presenti sull'apparecchio

	Prima della messa in funzione, leggere e applicare quanto contenuto nelle istruzioni per l'uso e nelle norme di sicurezza.
	Prima degli interventi di riparazione, manutenzione e pulizia, spegnere il motore e disinserire la spina di alimentazione.
	Pericolo di lesioni alle dita e alle mani a causa della lama
	Non esporre alla pioggia. Proteggere dall'umidità.
	Indossare occhiali e cuffie di protezione.
	Indossare una maschera antipolvere.
	Il prodotto corrisponde alle direttive europee vigenti per prodotti analoghi.
	Macchina di classe di protezione II (isolamento di protezione).
	Non gettare le apparecchiature elettriche tra i rifiuti domestici. Smaltire nel modo corretto apparecchiature, accessori e imballaggio.
Ai sensi della Direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche le apparecchiature elettriche inutilizzabili devono essere raccolte separatamente e riciclate nel rispetto dell'ambiente.

Simboli presenti nelle istruzioni per l'uso

	Potenziale pericolo o situazione pericolosa. La mancata osservanza di questo avviso potrebbe causare lesioni o danni materiali.
	Avvisi importanti per un utilizzo conforme. La mancata osservanza di questo avviso potrebbe causare guasti.
	Avvisi per l'utente. Questi avvisi aiutano l'utente a sfruttare al meglio tutte le funzionalità.
	Montaggio, utilizzo e manutenzione. Qui vengono spiegate in modo chiaro le operazioni da compiere.
	Consultare le istruzioni per l'uso e per il montaggio allegate quando nel testo si fa riferimento ai numeri delle figure.

Standard di fornitura

• Sega circolare da banco PTK 250 S con
  — cavo di alimentazione e spina
  — lama in metallo duro: ∅ 250 / 30 mm x 3,0; 40 denti
  • Cuneo
• Cappa di protezione con raccordo di aspirazione
• Guida trasversale
• Guida longitudinale
• Allargamento estraibile destro del banco
• Carrello
• Asta di guida
  • Flessibile di aspirazione
• Confezione di viti
  • 2 Chiavi per la sostituzione della lama
  • Manovella per la regolazione dell'altezza
  • Copertura del fondo
  • Struttura composta da:
• 4 Gambe del banco
• 2 parti di telaio corte
• 2 parti di telaio lunghe
• 2 Traverse di giunzione corte
• 2 Traverse di giunzione lunghe
• 4 Piedini
• Istruzioni originali
• Istruzioni per l'uso e per il montaggio
• Dichiarazione di garanzia

Una volta disimballato l'apparecchio, verificare se il contenuto della scatola

▶ è completo;
- presenta eventuali danni imputabili al trasporto.

Comunicare immediatamente al rivenditore, al fornitore o al costruttore eventuali contestazioni. Non verranno presi in considerazione i reclami presentati in un momento successivo.

Utilizzo conforme alla finalità d'uso

La sega circolare da banco è destinata esclusivamente al taglio longitudinale e trasversale di massello e pannelli di legno pressato come pannelli di truciolato, di legno compensato e in fibra a media densità (MDF) con sezione trasversale quadrata o rettangolare solo con lame circolari in metallo duro conformi alla norma EN 847-1.
Non è consentito lavorare nessun tipo si materiale metallico.
- L'utilizzo di lame in acciaio ad alta resistenza (acciaio rapido alto legato) non è consentito, poiché questo tipo di acciaio è duro e fragile. Pericolo di lesioni causato dalla rottura della lama della sega e dalla proiezione di pezzi di lama.
- Non è consentito il taglio di materiali circolari (legni in tronchi, legname da ardere o simili).
- Il diametro della lama deve essere compreso fra 245 mm e 250 mm.

• Devono essere lavorati esclusivamente pezzi che possono essere caricati e trasportati con la massima sicurezza.
• Per utilizzo conforme alla finalità d'uso si intende anche l'osservanza delle condizioni di funzionamento, manutenzione e riparazione prescritte dal costruttore e il rispetto delle norme di sicurezza contenute nelle istruzioni per l'uso.
• Durante l'utilizzo della sega, attenersi inoltre alle norme antinfortunistiche in vigore, nonché a tutte le altre norme di sicurezza tecnica e di medicina del lavoro comunemente accettate.
• Qualsiasi altro impiego è considerato non conforme. Il fabbricante non è responsabile di nessun tipo di danno conseguente all'impiego non conforme alla destinazione d'uso - il rischio è esclusivamente dell'utente.
• Il costruttore declina inoltre ogni responsabilità per i danni di qualsiasi genere che dovessero risultare da modifiche alla sega apportate in proprio dall'utente.
• La sega deve essere preparata, utilizzata e sottoposta a manutenzione solo da parte di persone che ne abbiano acquisito familiarità e che siano a conoscenza dei rischi connessi. Gli interventi di riparazione devono essere eseguiti solo dai nostri tecnici oppure dai centri di assistenza da noi consigliati.
• La macchina non deve essere utilizzata in ambienti a rischio di esplosione o esposta alla pioggia.
• Rimuovere scrupolosamente le parti metalliche (aghi, ecc.) dal materiale da segare.

Rischi residui

Anche in caso di utilizzo conforme e nonostante l'osservanza di tutte le norme di sicurezza pertinenti, potrebbero comunque sussistere rischi residui dovuti alla costruzione specifica per la finalità d'uso prevista.

I rischi residui possono essere ridotti al minimo attenendosi scrupolosamente a tutte le norme di sicurezza e usando la sega in modo conforme alla finalità d'uso.

Attenzione e cautela riducono il rischio di lesioni alle persone e danni alle cose.

• Pericolo di lesioni alle dita e alle mani a causa dell'utensile (lama della sega) o del pezzo, ad esempio sostituzione della lama della sega.
• Lesioni a causa della proiezione di parti dei pezzi.
• Contraccolpo del pezzo o di sue parti.
  ■ Rottura e proiezione della lama della sega.
• Pericolo dovuto alla corrente, in caso di utilizzo di conduttori di collegamento elettrici non a norma.
• Contatto con parti sotto tensione in caso di componenti elettrici aperti.
• Danni all'udito in caso di lavori di lunga durata senza apposite protezioni.
• Emissione di polveri di legno nocive per la salute in caso di utilizzo senza aspirazione.

Nonostante tutte le contromisure adottate, potrebbero comunque crearsi chiari rischi residui.

Utilizzo sicuro

In caso di utilizzo non conforme, le macchine per la lavorazione del legno potrebbero diventare pericolose. Se vengono utilizzati utensili elettrici, è necessario seguire le norme di sicurezza fondamentali al fine di escludere rischi di incendio, scosse elettriche e lesioni personali.

Prima della messa in funzione di questo prodotto, leggere e osservare le seguenti norme e le norme antinfortunistiche della società di assicurazione contro gli infortuni ovvero le norme di sicurezza in vigore nei singoli paesi. In questo modo è possibile proteggere se stessi e gli altri contro il rischio di lesioni.

Consegnare le norme di sicurezza a tutte le persone chiamate ad operare con la macchina.
i Conservare le presenti norme di sicurezza in buono stato.

• Prima dell'uso, acquisire familiarità con l'apparecchio facendo riferimento alle istruzioni per l'uso.
• Agire con la massima attenzione. Prestare attenzione a quanto si sta per fare. Lavorare con coscienza. Non utilizzare l'apparecchio se si è stanchi o sotto l'influsso di droghe, alcool o medicinali. Un momento di disattenzione durante l'uso dell'apparecchio potrebbe infatti causare lesioni serie.

- Evitare di assumere posizioni anomale. Garantire un supporto sicuro e mantenere in ogni momento l'equilibrio. Non sporgersi in avanti.

- Indossare indumenti di lavoro appropriati:

• non indossare indumenti ampi o gioielli che potrebbero incastrarsi nelle parti mobili
• scarpe antiscivolo
• una retina per raccogliere i capelli lunghi

- Indossare abbigliamento per la protezione personale:

• cuffie di protezione (il livello di pressione acustica sul posto di lavoro supera generalmente gli 85 dB (A))
• occhiali di protezione
• Maschera antipolvere durante lavori che generano polvere
• Guanti da lavoro durante il maneggio di lame e materiali grezzi. Le lame della sega devono essere possibilmente sempre trasportate all'interno di in un contenitore.
  — Non usare guanti durante i lavori con la macchina.

- Azionare la sega solo su un fondo

- stabile

- piano

- antiscivolo

- esente da vibrazioni

- Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti.

■ Tenere conto degli influssi ambientali:

— non esporre la sega alla pioggia;
– non usare la sega in ambienti umidi o bagnati;

- Garantire un'illuminazione adeguata.

— non utilizzare la sega vicino a liquidi o gas infiammabili:

La normale scintillazione potrebbe provocarne l'accensione. In caso contrario sussiste il pericolo di incendio o esplosione.

Fare attenzione alle possibilità di rilevazione e lotta antincendio (ad es. posizione e uso di estintori).

- Per i lavori di segatura del legno le seghe circolari devono essere collegate a un dispositivo di aspirazione delle polveri.

- Evitare sempre una concentrazione di polveri troppo elevata.

• Conservare la lama della sega sempre ben affilata e verificare che la cappa di protezione sia abbassata sul pezzo.
• Usare sempre un impianto di aspirazione adeguato.
• La polvere di legno è esplosiva e può essere nociva per la salute.
• I legni tropicali in particolare, nonché il faggio e la quercia, sono classificati come cancerogeni.

■ Non lasciare mai la sega incustodita.
- La sega non può essere utilizzata da persone con età inferiore ai 18 anni. Sono esclusi i giovani di età superiore ai 16 anni che devono effettuare il proprio apprendistato sotto un'attenta supervisione.
- Tenere lontane eventuali altre persone.

Non lasciare che altre persone, in particolare i bambini, tocchino l'utensile o il cavo.

Tenere queste persone lontane dalla zona di lavoro.

• Assumere una posizione di lavoro corretta, ovvero posizionarsi sempre lateralmente alla lama all'esterno della zona di taglio.
• Prima di segare rimuovere tutti i chiodi e gli oggetti metallici dal pezzo.
• Assicurarsi che il pezzo non contenga cavi, funi, spaghi o simili.
• Iniziare il taglio solo quando la lama della sega ha raggiunto il numero di giri necessario.
• Non sovraccaricare la macchina! Si lavora al meglio e nella massima sicurezza rispettando il campo di potenza specificato.
  ■ Utilizzare utensili elettrici adeguati.

Non utilizzare macchine poco potenti per i lavori pesanti. Non utilizzare la macchina elettrica per scopi non previsti dal costruttore.

Ad esempio, non utilizzare seghe circolari manuali per tagliare rami d'albero o pezzi di legno.

• Mettere in funzione la sega solo con i dispositivi di protezione completi e correttamente montati; sulla macchina non modificare nulla che potrebbe compromettere la sicurezza.
• Sostituire l'inserto in caso di fessura di taglio spostata.
• Non utilizzare lame incrinate o la cui forma sia stata modificata.
• Utilizzare solo lame affiliate visto che le lame consumate non solo aumentano il rischio di contraccolpi, ma sovraccaricano anche il motore.
• Non utilizzare lame di seghe in acciaio ad alta resistenza (HSS), in quanto questo tipo di acciaio è duro e fragile; possono essere utilizzati solo utensili conformi alla norma EN 847-1.

⚠️ L'impiego di altri utensili e accessori potrebbe implicare il pericolo di contusioni per l'utente.

Verificare se le dimensioni della lama della sega corrispondono a quelle indicate sotto “Dati tecnici” e se la lama è adatta per il materiale del pezzo.

• Usare solo lame per seghe la cui velocità massima consentita non è inferiore alla velocità massima dell'albero della sega circolare da banco e del materiale da tagliare.
• Assicurarsi di scegliere una lama adatta per il materiale da tagliare.
• Usare il cuneo in dotazione. Regolare il cuneo in modo che la distanza dalla corona dentata della lama sopra il banco non superi i 2-5 mm.
• Assicurarsi durante il montaggio della lama che il cuneo sia allineato al piano della lama della sega.
• Se i pezzi sono lunghi, usare un supporto aggiuntivo (ad es. un tavolo o uno sgabello), per evitare il ribaltamento della macchina. Non far reggere il pezzo da altre persone.
  ■ Assicurarsi che durante la lavorazione tutti i pezzi siano sorretti e trasportati in modo sicuro. Non tagliare pezzi troppo piccoli.
• Segare i pezzi sottili o a parete sottile solo con lame a dentatura fine.
• Segare sempre e soltanto un pezzo alla volta. Non segare mai diversi pezzi contemporaneamente o pezzi singoli raggruppati in una fascina. Sussiste il pericolo che i singoli pezzi vengano afferrati dalla lama della sega in modo incontrollato.
• Non utilizzare la sega per scopi diversi da quelli previsti (vedere "Utilizzo conforme alla finalità d'uso").
• Durante il taglio longitudinale di pezzi sottili (distanza fra la lama della sega e la guida parallela inferiore a 120 mm), utilizzare l'asta di guida (vedere le istruzioni di lavoro).
• Per premere i pezzi sottili sulla guida parallela, utilizzare un'asse con impugnatura. Gli assi con impugnatura sono disponibili in commercio.
• Non utilizzare aste di guida e assi difettosi.
• In caso di inutilizzo, l'asta di guida o l'impugnatura di un asse con impugnatura deve essere sempre conservata sulla sega circolare da banco.
• Utilizzare sempre la cappa di protezione superiore della lama. Questa deve essere regolata in modo che la corona dentata della lama della sega sia completamente nascosta, ad eccezione della parte necessaria per la lavorazione del pezzo.
• Assicurarsi che i pezzi tagliati non vengano afferrati dalla corona dentata della lama e che non vengano proiettati lontano.
• Non rimuovere le schegge, i trucioli e i residui con le mani dalla zona di pericolo della lama della sega.
  ■ Eseguire i tagli trasversali solo con la guida per tagli obliqui.
• L'utilizzo di sistemi di seghe circolari a lame oblique e frese per scanalature non è consentito.
• Non usare le seghe circolari per eseguire intagli (scanalature terminanti all'interno del pezzo).
• Non toccare mai la macchina in funzione. Tenere mani, dita e braccia lontani dalla lama in rotazione.
• Non portare mai le mani sopra o attorno alla lama. Non portare le mani dietro la guida di battuta nell'area della lama,

in quanto la distanza delle mani dalla lama in rotazione sarebbe troppo bassa.

• Tenersi sempre a debita distanza dalla lama della sega. Tenersi sempre a sufficiente distanza dai componenti in movimento durante la lavorazione.
• La sega continua a girare. Attendere l'arresto completo della lama prima di rimuovere schegge, trucioli e residui.
• Non frenare la lama della sega premendo lateralmente.
  ■ Proteggere la lama della sega da colpi e urti. Non esporla a pressioni laterali.

• Spegnere la macchina e disinserire la spina di alimentazione dalla presa nei seguenti casi:

• Interventi di riparazione

• interventi di manutenzione e pulizia
• Eliminazione di anomalie (tra cui la rimozione di schegge incastrate)
• controlli dei conduttori di collegamento per accertarsi che non siano aggrovigliati o danneggiati;
• Trasporto della sega
• Sostituzione della lama della sega
• Abbandono della sega (anche per interruzioni di breve durata)

- Curare la sega con grande attenzione:

• conservare gli utensili affiliati e puliti per poter lavorare meglio e con maggiore sicurezza.
• Attenersi alle norme di manutenzione e alle istruzioni per il cambio utensile.
• Mantenere le maniglie asciutte e libere da olio e grasso.

■ Controllare se l'apparecchio presenta danni:

• Prima di riutilizzare la macchina, è necessario verificare attentamente se le protezioni o le parti leggermente danneggiate funzionano in modo corretto e secondo le disposizioni.
• Controllare se le parti mobili funzionano in modo ottimale senza bloccarsi o se vi sono delle parti danneggiate. Per assicurare un funzionamento ottimale della sega, tutte le parti devono essere montate in modo corretto e soddisfare tutte le condizioni previste.
• Le protezioni e le parti danneggiate devono essere riparate o sostituite a regola d'arte da parte di un'officina specializzata autorizzata, salvo diversamente indicato nelle istruzioni per l'uso.

• Sostituire le etichette di sicurezza danneggiate o illeggibili.

• Se la macchina non è in condizioni tecniche perfette, non metterla in funzione e impedirne l'accensione staccando la spina di alimentazione.

• Non lasciare inserita alcuna chiave per utensili! Prima dell'accensione, controllare sempre che la chiave e gli utensili di regolazione siano stati rimossi.
• Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano dalla portata dei bambini.

Sicurezza elettrica

• Esecuzione dei conduttori di collegamento conformemente a IEC 60 245 (H 07 RN-F) con una sezione dei fili di almeno
• 1,5 mm² nei cavi aventi una lunghezza fino a 25 m
• 2,5 mm² nei cavi aventi una lunghezza superiore a 25 m
• I conduttori di collegamento lunghi e sottili producono una caduta di tensione. Il motore non raggiunge più la sua potenza massima e il funzionamento dell'apparecchio viene ridotto.
• Le spine e le prese volanti sui conduttori di collegamento devono essere in gomma, PVC morbido o altro materiale termoplastico della stessa consistenza meccanica o rivestite con questo materiale.
• L'utente deve proteggere se stesso dalle scariche elettriche. Evitare il contatto del corpo con parti messe a terra, come ad esempio ad esempio tubi, radiatori, fornelli, frigoriferi.
• L'utente deve proteggere se stesso dalle scariche elettriche. Evitare il contatto di parti del corpo con componenti a massa.
• La presa a innesto del conduttore di collegamento deve essere protetta da spruzzi d'acqua.
• In caso di utilizzo di una bobina per cavi, svolgere completamente il cavo.
• Non utilizzare il cavo per scopi per i quali non è adatto. Proteggere il cavo da calore, olio e bordi affilati. Non utilizzare il cavo per disinserire la spina dalla presa.
• Controllare regolarmente il cavo della sega e farlo sostituire da un tecnico specializzato se presenta danneggiamenti.
• Durante la posa dei conduttori di collegamento assicurarsi che non siano danneggiati, schiacciati o rotti e che il connettore non sia umido.
• Controllare regolarmente i cavi di prolunga e sostituirli quando sono danneggiati.
• Non utilizzare conduttori di collegamento difettosi.
• All'aperto utilizzare solo cavi di prolunga appositamente omologati e contrassegnati in modo adeguato.
  ■ Non utilizzare collegamenti elettrici provvisori.
• Non cavallottare mai i dispositivi di protezione né metterli fuori servizio.
• Collegare l'apparecchio con l'interruttore di sicurezza per correnti di guasto (30 mA).

Il collegamento elettrico o le riparazioni sulle parti elettriche della macchina devono essere seguiti da un elettricista autorizzato o da uno dei nostri centri di assistenza. Attenersi alle disposizioni locali, in particolare relative alle misure di sicurezza.
⚠️ Le riparazioni su altri componenti della macchina devono essere eseguite dal costruttore o da uno dei suoi centri di assistenza.
Utilizzare solo ricambi e accessori originali. L'utilizzo di pezzi di ricambio e di accessori diversi potrebbe causare incidenti per l'utente. Il costruttore declina ogni responsabilità per i danni da ciò risultanti.

Descrizione dell'apparecchio / Pezzi di ricambio

Nr.	Denominazione N. ordinazione
1	Cappa di protezione 363411
2	Cuneo 363395
3	Lama della sega 363421
4	Inserto del banco	363383
5	Riga a T ---
6	Allargamento del banco, estraibile	363382
7	Supporto della riga a T	---
8	Scala per la guida longitudinale	363384
9	Leva di serraggio per la guida longitudinale	---
10	Alloggiamento dell'asta di guida	---
11	Lamiera di supporto C	363378
12	Gamba del banco A	363375
13	Traversa di giunzione E	363376
14	Piedino di gomma	363374
15	Traversa di giunzione D	363377
16	Lamiera di supporto B	363379
17	Interruttore On/Off	363386
18	Manovella per la regolazione dell'altezza	363409
19	Volantino per la regolazione obliqua
20	Vite di fermo per la lama della sega	---
21	Leva di blocco	---
22	Guida trasversale e per tagli obliqui compl.	363414
23	Carrello	363381
24	Chiave di montaggio 363416
25	Chiave poligonale	363415
26	Asta di guida 363410
27	Flangia della lama della sega	363398
28	Vite a testa esagonale	363399
29	Copertura delle spazzole di carbone	363390
30	Spazzola di carbone	363389
31	Flessibile di aspirazione	363403
32	Manicotto di aspirazione trucioli 363402
34	Vite a stella M6	---
35	Dado a stella M6	363428
36	Piastra di fondo	363380
37	Salvamotore	---

Montaggio

Staffa di sicurezza per il trasporto

▶ Almuovere innanzitutto la staffa di sicurezza per il trasporto tra il motore e l'alloggiamento.
▶ ▲ Bissare la copertura del fondo (36) mediante le viti St 4,2 x 12.

Montaggio del piano di appoggio

▶ Avvitare insieme per prima cosa 2 gambe del banco! (12) alla volta mediante una lamiera di supporto Ⓑ (16). A questo scopo usare per ciascuna 4 viti a testa tonda con gambo quadrato M6 x 12, rondelle A 6,4 e dadi autobloccanti M6.
▶ C Avvitare quindi una traversa di giunzione ① (15) per ogni gamba. A questo scopo usare per ciascuna 2 viti a testa tonda con gambo quadrato M6 x 12, rondelle A 6,4 e dadi autobloccanti M6.
▶ C Unire ciascuna metà del piano con 2 lamiere di supporto © (11) e traverse di giunzione E (13).
Fissare i 4 piedini di gomma (14) alle gambe del banco (12)!

Fissaggio della sega sul piano di appoggio

▶ D Posizionare ora la sega sul piano di appoggio in modo tale che i fori dell'alloggiamento della sega (A) coincidano con i fori nelle lamiere di supporto del piano (B).
▶ D Avvitare la sega circolare da banco e il piano di appoggio mediante le rondelle ∅ 16 x ∅ 6,6 x 1,6, i dadi autobloccanti M6 e le quattro viti a testa esagonale in dotazione.
▶ E Fissare la cappa di protezione (1) al cuneo (2).
▶ H Avvitare saldamente la maniglia (18) al volantino.
▶ V Fissare il flessibile di aspirazione (31) all'alloggiamento (32).
Fissare il flessibile di aspirazione (31) al raccordo sulla cappa di protezione (1).
▶ F L'asta di guida può essere riposta a lato (26) pronta all'uso.

Preparazione alla messa in funzione

Per garantire un funzionamento ottimale della macchina, attenersi alle norme indicate.

- Posizionare la sega in un luogo che soddisfi le seguenti condizioni:

— sia antisdrucciolo
— resistenza alle vibrazioni
— stia in piano
— non presenti rischi di inciampo
— sia sufficientemente illuminata

■ Prima di ogni utilizzo, controllare:

- se i conduttori di collegamento presentano difetti (incrinature, tagli o simili)

Non utilizzare conduttori difettosi

— lo stato ineccepibile della protezione lama

- La regolazione del cuneo (vedere regolazione del cuneo)

— se l'inserto del banco è in condizioni regolari

— se l'asta di guida è pronta all'uso

— se la lama della sega è in condizioni perfette

• Non utilizzare lame incrinate o la cui forma sia stata modificata.
• Non utilizzare lame in acciaio superrapido HSS.
• Sostituire un inserto del banco consumato o danneggiato.

• Durante il lavoro di taglio mettersi lateralmente rispetto alla zona di pericolo (lama).
  ■ Abbassare la cappa di protezione

• • prima di iniziare a lavorare sul pezzo
• in caso di interruzioni o quando si abbandona la sega sul piano del banco.

Messa in funzione

Senso di rotazione della lama

Accertarsi che il senso di rotazione della lama corrisponda sempre a quello indicato sulla cappa di protezione (1).

Scelta della lama

Durante la scelta della lama accertarsi di non utilizzare lame smussate o danneggiate e che il diametro di foratura della lama sia pari a 30 mm.

La lama della sega fornita di serie è adatta per il legno e la maggior parte dei materiali plastici.

Per il taglio di altri materiali sono disponibili su richiesta altre lame. Rivolgersi al proprio rivenditore o direttamente ad Atika.

Allacciamento alla rete

Confrontare la tensione specificata nella targhetta con la tensione di rete e collegare correttamente l'apparecchio alla presa corrispondente.

i Motore a corrente alternata:

utilizzare la presa con contatto di terra, tensione di rete 230 Volt con interruttore di sicurezza per correnti di guasto (interruttore a corrente di guasto 30 mA).

i Protezione: 16 A

Utilizzare il cavo di collegamento o di prolunga conformemente a IEC 60 245 (H 07 RN-F) con una sezione dei fili di almeno

■ 1,5 mm² nei cavi aventi una lunghezza fino a 25 m
■ 2,5 mm² nei cavi aventi una lunghezza superiore a 25 m

Impedenza di rete

In caso di condizioni della rete sfavorevoli, durante l'accensione dell'apparecchio possono verificarsi brevi cadute di tensione che possono danneggiare altri dispositivi (ad es., sfarfallio di una lampada).

Con un'impedenza di rete Z_max di 0,382 Ω tali anomalie non dovrebbero verificarsi. Per maggiori informazioni rivolgersi al proprio distributore locale di energia.

Interruttore On/Off

Non utilizzare apparecchi il cui interruttore sia difficile da attivare e disattivare. Gli interruttori danneggiati devono essere immediatamente riparati o sostituiti dal servizio clienti.

Accensione

Premere il pulsante verde (I) sull'interruttore.

In caso di assenza di corrente, l'apparecchio si spegne automaticamente. Per riaccendere l'apparecchio, premere nuovamente il pulsante verde (1).

Premere il pulsante rosso (0) sull'interruttore.

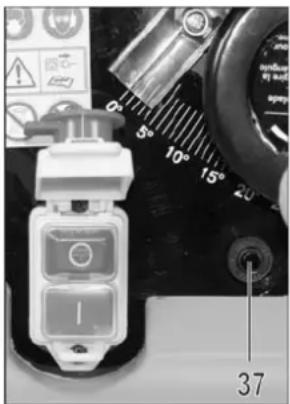

Salvamotore

Il motore è dotato di un interruttore di protezione e si spegne automaticamente in caso di sovraccarico. Dopo una pausa di raffreddamento (5 - 10 min.), il motore può essere nuovamente acceso.

Premere

1. il pulsante rosso (0)
2. il piccolo pulsante nero (37)
3. il pulsante verde ( I ) per l'avvio

Aspirazione polvere/ trucioli

la polvere di legno che si viene a creare durante l'uso compromette la visibilità e a volte è nociva per la salute.

Per i lavori di segatura del legno collegare al manicotto di aspirazione (32) un impianto di aspirazione trucioli (per es. un aspiratore piccolo trasportabile).

Aspirazione trucioli

Collegare un impianto di aspirazione trucioli o un piccolo aspiratore mediante un adattatore adeguato al manicotto di aspirazione trucioli (∅ 39 mm) (32).

① Velocità dell'aria nel manicotto di aspirazione della sega ≥ 20 m/sec

Per l'aspirazione di polveri particolarmente nocive per la salute, cancerogene o secche usare un aspiratore speciale.

Regolazioni da apportare alla sega

Prima di eseguire regolazioni, disinserire la spina di alimentazione.

Regolazione del cuneo

Il cuneo è un importante dispositivo di protezione, in quanto evita il contraccolpo del pezzo.

⚠ Usare sempre il cuneo in dotazione.

▶ Per garantirne la funzione, la relativa distanza dalla corona dentata della lama della sega sopra il tavolo non deve superare i 2-5 mm.
▶ Q Allentare le 8 viti dell'inserto del banco e rimuovere l'inserto.
i La lama della sega deve trovarsi nella posizione più elevata.
▶ Allentare leggermente le 2 viti a testa esagonale e regolare correttamente il cuneo. Il cuneo deve essere allineato al piano della lama della sega.
▶ T Attenersi alle misure indicate.
▶ Serrare entrambe le viti a testa esagonale mediante la chiave poligonale (25).

Allargamento estraibile del banco

G H Allentare entrambe le viti ad alette sotto il banco della sega a destra e a sinistra ed estrarre l'allargamento del banco (6) fino a ottenere la larghezza desiderata.
▶ Serrare infine nuovamente le viti ad alette.

Carrello

▶ Rilotare il blocco (21) in senso antiorario, in modo da poter spostare il carrello.

Regolazione della profondità di passata

▶ La profondità di passata può essere regolata in continuo da 0 a 74 mm circa mediante il volantino (18).

Prima di regolare la profondità di passata serrare la vite di fermo della lama della sega (20).

Impostare una profondità di passata di circa 5 mm maggiore dello spessore del materiale.

Regolazione della posizione obliqua della lama

Con la lama della sega in funzione, non è possibile eseguire la regolazione obliqua della lama stessa. Il motore deve essere spento.

Regolazione da 0° a 45°

▶ K, L Allentare la vite di fermo (20).

Premere il volantino (19) e ruotarlo fino a quando non viene indicato l'angolo desiderato (0°-45°).
▶ Stringere di nuovo la vite di fermo.
▶ Spegnere la sega e disinserire la spina di alimentazione.
- Disporre la lama della sega verticalmente mediante un angolare di arresto.
▶ K Allentare la vite (A) e posizionare l'indicatore dell'angolo sul segno "0°".

Regolazione dell'indicazione dell'angolo:

Montaggio e regolazione della guida longitudinale

Montaggio della guida longitudinale sulla piastra del banco della sega

▶ Montare la guida longitudinale (5) al relativo supporto tramite le viti a testa esagonale, le rondelle e i 2 dadi a stella in dotazione.

Verificare che la guida sia regolata correttamente (vedere "Utilizzo della sega").

Regolazione della guida longitudinale

• Posizionare la guida longitudinale nel profilo di guida sul banco.
  ▶ N Impostare la misura desiderata, quindi abbassare la leva (9).
  Per un taglio preciso, eseguire prima un taglio di prova e regolare la guida di conseguenza.

Montaggio e regolazione della guida trasversale

La guida trasversale fornita in dotazione può essere usata sia come guida trasversale sia come guida per tagli obliqui.

Verificare che la guida sia regolata correttamente (vedere "Utilizzo della sega").

Per regolarla esattamente a 90° usare una squadra.

Montaggio della guida trasversale sulla piastra del banco della sega

▶ O Inserire la guida trasversale nella scanalatura del piano del banco della sega.

Per i tagli obliqui usare il carrello.

Stringere il vite a stella (34).

Regolazione dell'angolo

▶ Allentare il dado a stella (35) e regolare la guida per tagli obliqui secondo l'angolo desiderato.
▶ Stringere di nuovo il dado a stella (35).

Utilizzo della sega

Prima di iniziare a lavorare con la sega, osservare le seguenti norme di sicurezza per minimizzare quanto più possibile il rischio di lesioni.

■ Protezione lama, cuneo divisore e lama ok?
■ Lama della sega affilata?
- Le battute e l'asta di spinta sono pronti per l'uso e aportata di mano?
■ Posto di lavoro in ordine?
- Non mettere in funzione l'apparecchio senza avere prima letto le presenti istruzioni per l'uso, avere osservato tutte le norme specificate e avere montato l'apparecchio nel modo descritto!

Prima di procedere a modifiche o regolazioni della sega (per es., sostituzione della lama)

• Spegnere l'apparecchio
• Attendere l'arresto della lama della sega
• disinserire la spina di alimentazione

Prestare inoltre attenzione ai seguenti punti importanti:

■ Portarsi al di fuori della zona di pericolo.

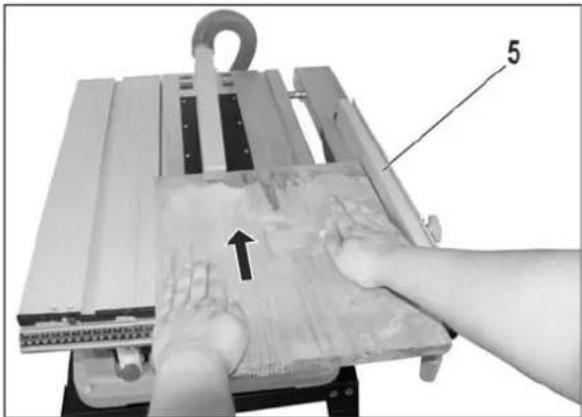

- Mettere le mani appiattite con le dita chiuse sopra il pezzo. Guidare il pezzo manualmente solo fino al bordo anteriore della cappa di protezione.
- Non rimuovere mai le schegge, i trucioli e simili con le mani.

In ogni caso rispettare tutte le norme di sicurezza.

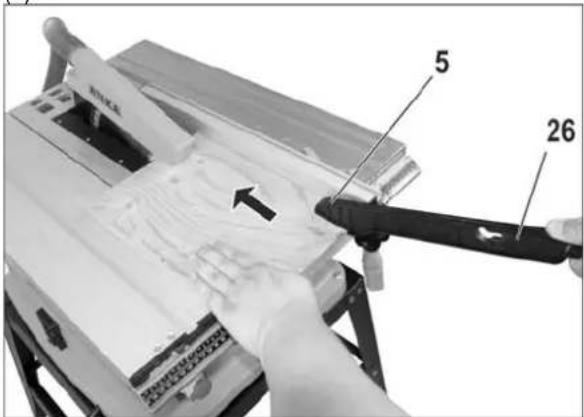

Taglio di pezzi sottili

(Larghezza inferiore a 120 mm)

Fare avanzare il pezzo con entrambe le mani e utilizzare l'asta di guida (26) nell'area della lama della sega.

Se i pezzi sono molto piatti e sottili (larghezza 30 mm o meno), usare la superficie di guida inferiore della riga a T (5).

5 26

Taglio di pezzi larghi

- Spingere il pezzo da tagliare con la mano piatta e le dita chiuse lungo la guida.

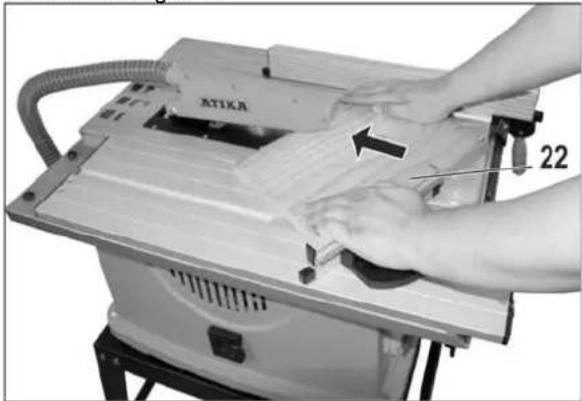

Tagli trasversali/obliqui

• Inserire la guida trasversale (22) nella scanalatura di guida del banco, quindi orientarla secondo l'angolo desiderato.
• Spostare la guida longitudinale (5) nella posizione desiderata in modo da poter appoggiare in sicurezza il pezzo.
• Posizionare il pezzo da segare sulla guida di battuta.
• Tenere il pezzo ben fermo e spingerlo contro la lama della sega mediante la guida trasversale (22). Se necessario, usare l'asta di guida.

Regolare la riga a T in modo che raggiunga la lama della sega.

Manutenzione e pulizia

Prima di ogni intervento di manutenzione e pulizia

• Spegnere l'apparecchio
• Attendere l'arresto della sega
  — disinserire la spina di alimentazione

Gli eventuali guasti della macchina, compresi quelli dei dispositivi di protezione e della lama della sega, vanno immediatamente comunicati al responsabile della sicurezza non appena scoperti.

Gli interventi di manutenzione e pulizia più approfonditi rispetto a quelli descritti nel presente capitolo devono essere effettuati esclusivamente dal servizio di assistenza.

I dispositivi di protezione rimossi per la manutenzione e la pulizia devono essere rimontati e controllati come prescritto.

Utilizzare solo pezzi originali. Pezzi diversi potrebbero causare danni e lesioni imprevedibili.

Manutenzione

Sostituzione della lama della sega

Prima della sostituzione:

• Spegnere l'apparecchio
• Attendere l'arresto della sega
  — disinserire la spina di alimentazione

- La lama della sega è un componente soggetto a usura che si consuma con un utilizzo prolungato o frequente.

Sostituire quindi la lama della sega o farla affilare.

• Non utilizzare lame in acciaio superrapido HSS.
• Non utilizzare lame incrinate o la cui forma sia stata modificata.
• Utilizzare solo lame della sega affiliate.
• La lama della sega deve soddisfare i requisiti indicati (vedere "Dati tecnici").

Pericolo di taglio! Indossare guanti durante la sostituzione della lama della sega.

Utilizzare esclusivamente lame appropriate.

Pericolo di ustioni! Subito dopo il taglio, la lama è ancora calda.

▶ Portare la lama della sega nella posizione più elevata.
▶ E Togliere la cappa di protezione (1).
▶ Q Allentare le 8 viti dell'inserto del banco e rimuovere l'inserto.
▶ R Fissare la flangia della lama della sega (27) mediante la chiave di montaggio (24) e allentare la vite a testa esagonale (28) tramite la chiave poligonale (25).

Indossare guanti protettivi.

▶ S Rimuovere la vite a testa esagonale (28) e la flangia della lama (27). Togliere la lama (3).
- Prima di montare la nuova lama, pulire il relativo alloggiamento con un panno o un pennello.
▶ Pulire la flangia.

La lama viene montata seguendo la sequenza inversa.

① Fare attenzione al senso di rotazione della lama (vedi freccia sulla lama). I denti della lama della sega devono essere orientati verso il bordo anteriore della macchina, e la direzione della freccia sulla lama e di quella sulla protezione devono coincidere.

Infine, rimontare la cappa di protezione.

• Verificare quotidianamente che l'impianto di aspirazione funzioni a sufficienza.
• Se il tempo di frenata del motore è superiore a 10 secondi, le parti soggette a usura del freno motore devono essere sostituite solo dal produttore.

Sostituzione dell'inserto del banco

Sostituire un inserto del banco consumato o danneggiato.

Sostituzione delle spazzole di carbone

Se le spazzole di carbone sono usurate, sostituirle.

▶ B Inclinare lateralmente la macchina, allentare le 6 viti e rimuovere la copertura inferiore del fondo.
Rimuovere la copertura delle spazzole di carbone su ogni lato della copertura del motore, ruotando in senso antiorario con un giravite appropriato.
▶ Estrarre le spazzole di carbone, facendo attenzione alla posizione del portamolla.
▶ Inserire le nuove spazzole di carbone (30), facendo attenzione alla corretta posizione del portamolla.
▶ Sostituire le spazzole di carbone sempre a coppie.
▶ Riavvitare la copertura delle spazzole di carbone.
▶ Riavvitare la copertura inferiore del fondo e rimettere in piedi la macchina.

Regolazione di precisione a 45° e a 90°

Se la lama della sega non raggiunge gli angoli standard di 45° o 90° rispetto al piano del banco, è possibile regolare le battute di fine corsa nel modo seguente:

Inclinare lateralmente la macchina e rimuovere la copertura inferiore del fondo. Allentare i controdadi delle battute di fine corsa e orientare la lama della sega a 90° o a 45° rispetto al banco della sega. Avvitare nuovamente il controdado.
▶ Riavvitare la copertura inferiore del fondo e rimettere in piedi la macchina.

Pulizia

Per garantire la funzionalità della sega, prestare attenzione a quanto segue:

• Pulire periodicamente l'alloggiamento della macchina con un pennello o un panno morbido, preferibilmente dopo ogni uso.
• Mantenere le fessure di ventilazione del motore pulite dalle incrostazioni di polvere e sporco.
  ■ Non spruzzare acqua sull'apparecchio.
• Rimuovere i trucioli e la polvere solo con una spazzola o un aspirapolvere.
• Pulire e oliare regolarmente tutte le parti mobili.

Non utilizzare mai grasso!

Utilizzare ad esempio olio per macchine da cucire, olio ico fluido o spruzzi d'olio ecologico.

• Assicurarsi che la lama della sega sia inossidabile e priva di resina.
• Rimuovere i residui di resina dalla piastra del banco della sega.

I residui di resina possono essere rimossi con un une spray per la manutenzione e la cura.

Trasporto

Disinserire la spina di alimentazione prima di ogni trasporto.

i Trasportare la sega solo con la lama abbassata. In questo modo è possibile evitare lesioni imputabili alla lama.

- Per il maneggio e il trasporto della macchina usare solo i dispositivi di trasporto (per es. il piano del banco) e mai le protezioni (per es. la cappa di protezione).

Magazzinaggio

Disinserire la spina di alimentazione.

• Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano dalla portata dei bambini.
• Prima di un periodo di conservazione di lunga durata prestare attenzione a quanto segue per prolungare il ciclo di vita della sega e garantire un facile azionamento della stessa:
• Effettuare una pulizia accurata.
  — Trattare tutte le parti mobili con un olio ecologico.

Non utilizzare mai grasso!

Garanzia

Rispettare la dichiarazione di garanzia allegata.

Possibili guasti

Prima di rimuovere qualsiasi guasto

• Spegnere l'apparecchio
• Attendere l'arresto della sega
• disinserire la spina di alimentazione

Dopo la rimozione di qualsiasi guasto, mettere nuovamente in funzione e controllare tutti i dispositivi di protezione.

Guasto Possibile causa Eliminazione
La macchina non funziona dopo l'accensione oppure si spegne automaticamente quando è al minimo	Assenza di correnteCavo di prolunga difettosomotore o interruttore difettosiLa lama della sega si bloccaspazzole di carbone usurate dopo una lunga durata di funzionamento	Sostituire il fusibileControllare il cavo, non riutilizzare i cavi difettosiFar controllare o far riparare da un elettricista autorizzato il motore o l'interruttore, oppure farli sostituire con pezzi di ricambio originaliEliminare la causasSostituire le spazzole di carbone
La macchina rimane ferma durante il taglio	Lama della sega consumataAvanzamento eccessivo	Sostituire la lama della segaLasciare raffreddare il motore e continuare a lavorare con una pressione ridotta
Il pezzo si blocca durante l'avanzamento	La lama della sega è consumata	Tenere fermo il pezzo e spegnere subito il motore. Fatto questo, far affilare la lama o sostituirla.
Macchie di bruciatura sui punti di taglio	La lama della sega non è adatta per questo tipo di lavoro o è consumata	Sostituire la lama della sega o farla affilare
Uscita trucioli ostruita	Nessun impianto di aspirazione collegatoPotenza di aspirazione insufficiente	Spegnere la sega, rimuovere i trucioli e collegare l'impianto di aspirazioneSpegnere la sega, rimuovere i trucioli e aumentare la potenza di aspirazione (velocità dell'aria 20 m/sec sul manicotto di aspirazione dei trucioli
La sega vibra	Lama della sega deformataLama della sega non montata correttamente	Sostituire la lama della segaFissare correttamente la lama della sega
Il taglio non è ad angolo retto	Regolazione errata delle battute angolari di fine corsa	Orientare la lama della sega esattamente a 90° o 45° rispetto al banco della sega (vedere “Regolazione di precisione a 45° e a 90°”)

Dati tecnici

Modello PTK 250 S
Anno di costruzione vedere ultima pagina
Potenza motore P_1	1800 W S1
Tensione di rete 230 V~
Frequenza di rete 50 Hz
Classe di protezione	□ II (isolamento di protezione)
Numero di giri della lama della sega 5000 min	-1
Fusibile di alimentazione 16 A
∅ max. lama della sega in metallo duro 250 mm
∅ min. lama della sega in metallo duro	245 mm
Spessore lama	1,8 mm
Larghezza di taglio	3,0 mm
Numero di denti	40
Spessore del cuneo	2 mm
Foro di allogg. della lama della sega	30 mm
Velocità di taglio (con ∅ max. della lama della sega)	65,4 m/s
Prof. di passata a 90° (con ∅ max. della lama della sega)	circa 0 – 74 mm
Prof. di passata a 45° (con ∅ max. della lama della sega)	ca. 54 mm
Regolazione obliqua (campo di oscillazione)	0° - 45°
Dimensioni del banco sega:	630 x 510 mm
Dimensioni del banco (con allargamento)	630 x 760 mm
Altezza del banco (con struttura)	920 mm
Peso con struttura	ca. 23 kg
∅ raccordo di aspir. della cappa di protezione	32 mm
∅ raccordo di aspirazione	39 mm

Per aspirare è possibile utilizzare degli aspiratori piccoli o industriali reperibili in commercio.

89331 Burgau - Germania

Burgau, 05.01.2015

i.A. G. Koppenstein

Comutator pornit/oprit

Baujahr Anno di costruzione

I

GB
