BEDIENUNGSANLEITUNG PTK 250 S ATIKA

Originalbetriebsanleitung – Sicherheitshinweise – Ersatzteile

Circular Saw Bench

Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben.

Anleitung für künftige Verwendungen aufbewahren.

Inhalt

Konformitätserklärung	1
Geräuschkennwerte	1
Symbole Gerät 2
Symbole der Originalbetriebsanleitung 2
Lieferumfang	2
Bestimmungsgemäße Verwendung 2
Restrisiken	3
Sicheres Arbeiten 3
Gerätebeschreibung / Ersatzteile 6
Montage	6
Transportsicherung	6
Montage des Untergestells 6
Befestigung der Säge auf dem Untergestell 6
Vorbereiten zur Inbetriebnahme 6
Inbetriebnahme	7
Netzanschluss	7
Ein- / Ausschalter 7
Staub-/ Späneabsaugung 8
Einstellungen an der Säge 8
Spaltkeileinstellung	8
Ausziehbare Tischverbreiterung 8
Schiebeschlitten	8
Schnitthöhe einstellen	8
Sägeblatt-Schrägstellung einstellen	8
Anbringen und Einstellen des Längsanschlages	8
Anbringen und Einstellen des Queranschlages	8
Arbeiten mit der Säge	9
Schneiden schmaler Werkstücke	9
Schneiden breiter Werkstücke	9
Querschnitte/Gehrungsschnitte	9
Wartung und Reinigung	10
Reinigung	10
Wartung	10
Transport	11
Lagerung	11
Garantie	11
Mögliche Störungen	11
Technische Daten	12

EG-Konformitätserklärung

Nr. (S-No.): 13375

entsprechend der EG-Richtlinie: 2006/42/EG

Hiermit erklären wir

ATIKA GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany

in alleiniger Verantwortung, dass das Produkt

Tischkreissäge Modell PTK 250 S – Typ M1D-SD-250EA

Seriennummer: 000001 - 020000

konform ist mit den Bestimmungen der o. a. EG-Richtlinie, sowie mit den Bestimmungen folgender weiterer Richtlinien:

2004/108/EG und 2011/65/EU.

Folgende harmonisierte Normen wurden angewandt:

EN 61029-1:2009+A11; EN 61029-2-1:2010;

EN 55014-1:2006+A1; EN 55014-2:1997+A1+A2;

EN 61000-3-2:2006+A1+A2; EN 61000-3-11:2000

Bevollmächtigter zur Zusammenstellung der technischen Unterlagen:

ATIKA GmbH – Technisches Büro – Josef-Drexler-Str. 8

i.A. G. Koppenstein, Konstruktionsleitung

Geräuschkennwerte

DIN EN ISO 4871

Einsatz der Maschine als Tischkreissäge mit serienmäßigem Sägeblatt.

	Schalleistungspegel	Schalldruckpegel am Arbeitsplatz
Bearbeitung	L_WA = 108,7 dB(A)	L_pA = 95,7 dB(A)
Messunsicherheitsfaktor	K_WA = 3 dB(A)	K_pA = 3 dB(A)

Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. Obwohl es einen Zusammenhang zwischen Emissions- und Immissionspegeln gibt, kann daraus nicht zuverlässig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den derzeitigen am Arbeitsplatz vorhandenen Immissionspegel beeinflussen können, beinhalten die Dauer der Einwirkungen, die Eigenart des Arbeitsraumes, andere Geräuschquellen usw., z.B. die Anzahl der Maschinen und anderen benachbarten Vorgängen. Die zulässigen Arbeitsplatzwerte können ebenso von Land zu Land variieren. Diese Information soll jedoch den Anwender befähigen, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen.

Symbole Gerät

Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten.

Vor Reparatur-, Wartungs- und Reinigungsarbeiten Motor abstellen und Netzstecker ziehen.

Verletzungsgefahr der Finger und Hände durch das Sägeblatt

Nicht dem Regen aussetzen. Vor Feuchtigkeit schützen.

Augen- und Gehörschutz tragen

Staubschutzmaske tragen.

Das Produkt entspricht den produktspezifisch geltenden europäischen Richtlinien.

Maschine Schutzklasse II (schutzisoliert)

Elektrische Geräte gehören nicht in den Hausmüll. Geräte, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Symbole der Betriebsanleitung

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störungen führen.

Benutzerhinweise. Diese Hinweise helfen Ihnen, alle Funktionen optimal zu nutzen.

Montage, Bedienung und Wartung. Hier wird Ihnen genau erklärt, was Sie tun müssen.

Nehmen Sie bitte das beiliegende Montage- und Bedienungsblatt zur Hand, wenn im Text auf die Bild-Nr. verwiesen wird.

Lieferumfang

• Tischkreissäge PTK 250 S mit

— Netzkabel und Stecker

- HM - Sägeblatt: ∅ 250 / 30 mm x 3,0; 40 Zähne

- Spaltkeil

• Schutzhaube mit Absauganschluss

- Queranschlag

- Längsanschlag

• Ausziehbare Tischverbreiterung rechts

- Schiebeschlitten

- Schiebestock

- Absaugschlauch

- Schraubenbeutel

• 2 Schlüssel für Sägeblattwechsel

• Kurbel zur Höhenverstellung

- Bodenabdeckung

• Gestell bestehend aus:

- 4 Tischbeinen

- 2 Rahmenteile kurz

- 2 Rahmenteile lang

- 2 Verbindungsstreben kurz

- 2 Verbindungsstreben lang

- 4 Aufsteckfüße

• Originalbetriebsanleitung

• Montage- und Bedienungsblatt

- Garantieerklärung

Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf

▶ Vollständigkeit

▶ evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Händler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

Bestimmungsgemäße Verwendung

- Die Tischkreissäge ist ausschließlich zum Längs- und Querschneiden von Massivholz und Plattenwerkstoffen wie Spanplatten, Tischlerplatten und Mdf-Platten mit quadratischem oder rechteckigem Querschnitt unter Verwendung von HM - Kreissägeblättern vorgesehen, wobei nur Sägeblätter verwendet werden dürfen, die der Norm EN 847-1 entsprechen.

- Es dürfen keine metallischen Werkstoffe bearbeitet werden.

- Die Verwendung von Sägeblättern aus HSS - Stahl (hochlegierter Schnellarbeitsstahl) ist nicht zulässig, weil dieser Stahl hart und spröde ist. Verletzungsgefahr durch Bruch des Sägeblattes und Herausschleudern von Sägeblattstücken.

- Das Schneiden von Rundmaterial (Rundhölzer, Brennholz o. ä.) ist nicht zulässig.

• Der Durchmesser des Sägeblattes muss zwischen 245 und 250 mm liegen.
• Es dürfen nur Werkstücke bearbeitet werden, die sicher aufgelegt und geführt werden können.
• Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.
• Die für den Betrieb geltenden einschlägigen Unfallverhütungsvorschriften, sowie die sonstigen allgemein anerkannten arbeitsmedizinischen und sicherheitstechnischen Regeln sind einzuhalten.
• Jeder weiter darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden jeder Art haftet der Hersteller nicht: das Risiko trägt allein der Benutzer.
  ■ Eigenmächtige Veränderungen an der Säge schließen eine Haftung des Herstellers für daraus entstehende Schäden jeder Art aus.
• Die Säge darf nur von Personen gerüstet, genutzt und gewartet werden, die damit vertraut und über die Gefahren unterrichtet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgeführt werden.
  ■ Die Maschine darf nicht in explosionsgefährdeter Umgebung verwendet oder dem Regen ausgesetzt werden.
• Metallteile (Nägel etc.) sind aus dem zu sägenden Material unbedingt zu entfernen.

Restrisiken

Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlägigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Betriebsanleitung insgesamt beachtet werden.

Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

• Verletzungsgefahr der Finger und Hände durch das Werkzeug (Sägeblatt) oder Werkstück, z.B. beim Sägeblattwechsel.
• Verletzung durch weggeschleuderte Werkstückteile.
  ■ Rückschlag des Werkstückes oder von Werkstückteilen.
  ■ Bruch und Herausschleudern des Sägeblattes.
• Gefährdung durch Strom, bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.
• Berührung spannungsführender Teile bei geöffneten elektrischen Bauteilen.
• Beeinträchtigung des Gehörs bei länger andauernden Arbeiten ohne Gehörschutz.
• Emission gesundheitsschädlicher Holzstäube beim Betrieb ohne Absaugung.

Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Sicheres Arbeiten

Bei unsachgemäßem Gebrauch können Holzbearbeitungsmaschinen gefährlich sein. Wenn Elektrowerkzeuge eingesetzt werden, müssen die grundlegenden Sicherheitsvorkehrungen befolgt werden, um die Risiken von Feuer, elektrischem Schlag und Verletzungen von Personen auszuschließen.

Lesen und beachten Sie deshalb vor Inbetriebnahme dieses Erzeugnisses die folgenden Hinweise und die Unfallverhütungsvorschriften Ihrer Berufsgenossenschaft bzw. die im jeweiligen Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schützen.

Geben Sie die Sicherheitshinweise an alle Personen weiter, die mit der Maschine arbeiten.
Bewahren Sie diese Sicherheitshinweise gut auf.

1. Machen Sie sich vor Gebrauch mit Hilfe der Betriebsanleitung mit dem Gerät vertraut.
2. Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.
3. Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Strecken Sie sich nicht vor.
4. Tragen Sie geeignete Arbeitskleidung:

- keine weite Kleidung oder Schmuck, sie können von beweglichen Teilen erfasst werden

— rutschfestes Schuhwerk

— ein Haarnetz bei langen Haaren

■ Tragen Sie persönliche Schutzkleidung:

– Gehörschutz (Schalldruckpegel am Arbeitsplatz übersteigt in der Regel 85 dB (A)
- Schutzbrille
— Staubschutzmaske bei stauberzeugenden Arbeiten
- Beim Hantieren mit Sägeblättern und rauen Werkstoffen Arbeitshandschuhe tragen. Sägeblätter müssen wann immer praktikabel in einem Behältnis getragen werden.
- Beim Arbeiten mit der Maschine keine Handschuhe tragen.

■ Betreiben Sie die Kreissäge nur auf

• festem
• ebenem
• rutschfestem
  – schwingungsfreiem Untergrund.

- Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben.

D

■ Berücksichtigen Sie Umgebungseinflüsse:

— Setzen Sie die Säge nicht dem Regen aus.
- Verwenden Sie die Säge nicht in feuchter oder nasser Umgebung.
— Sorgen Sie für gute Beleuchtung.
- Verwenden Sie die Säge nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.

Normales Bürstenfeuer könnte zur Entzündung führen.

Bei Nichtbeachten besteht Brand- oder Explosionsgefahr.

Beachten Sie die Brandmelde- und Brandbekämpfungsmöglichkeiten z.B. Standort und Bedienung von Feuerlöschern.

- Beim Sägen von Holz sind Kreissägen an eine Staubauffangeinrichtung anzuschließen.

- Achten Sie stets darauf, dass keine zu große Staubkonzentration entsteht.

• Halten Sie das Sägeblatt stets gut geschärft und achten Sie darauf, dass die Schutzhaube auf das Werkstück abgesenkt ist
• verwenden Sie stets eine geeignete Absauganlage.
• Holzstaub ist explosiv und kann gesundheitsschädlich sein.
• Insbesondere tropische Hölzer sowie Buche und Eiche sind als krebserregend eingestuft.

■ Lassen Sie die Säge nie unbeaufsichtigt.
- Personen unter 18 Jahren dürfen die Kreissäge nicht bedienen. Ausgenommen sind Jugendliche über 16 Jahren im Rahmen ihrer Ausbildung unter Aufsicht.
■ Halten Sie andere Personen fern.

Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug oder das Kabel berühren.

Halten Sie sie von Ihrem Arbeitsbereich fern.

• Nehmen Sie eine Arbeitsstellung ein, die sich immer seitlich vom Sägeblatt außerhalb der Schnittebene befindet.
• Entfernen Sie vor dem Sägen alle Nägel und Metallgegenstände aus dem Werkstück.
• Achten Sie darauf, dass das Werkstück keine Kabel, Seile, Schnüre oder ähnliches enthält.
• Beginnen Sie mit dem Schneiden erst, wenn das Sägeblatt seine erforderliche Drehzahl erreicht hat.
• Überlasten Sie die Maschine nicht! Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.
  ■ Benutzen Sie das richtige Elektrowerkzeug.

Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten. Benutzen Sie das Elektrowerkzeug nicht für solche Zwecke, für die es nicht vorgesehen ist.

Benutzen Sie zum Beispiel keine Handkreissäge zum Schneiden von Baumästen oder Holzscheiten

• Betreiben Sie die Säge nur mit kompletten und korrekt angebrachten Schutzeinrichtungen und ändern Sie an der Maschine nichts, was die Sicherheit beeinträchtigen könnte.
• Erneuern Sie bei ausgeschlagenem Sägespalt die Tischeinlage.

• Verwenden Sie keine rissigen Sägeblätter oder solche, die ihre Form verändert haben.

• Verwenden Sie nur scharfe Sägeblätter, da stumpfe Sägeblätter nicht nur die Rückschlaggefahr erhöhen, sondern auch den Motor belasten.

• Verwenden Sie keine Sägeblätter aus Hochleistungsstahl (HSS), weil dieser Stahl hart und spröde ist, nur Werkzeuge gemäß EN 847-1 dürfen verwendet werden.

⚠️ Der Gebrauch anderer Werkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

Achten Sie darauf, dass das Sägeblatt mit den unter "Technische Daten" angegebenen Abmessungen übereinstimmt und für das Material des Werkstücks geeignet ist.

• Nur Sägeblätter verwenden, deren höchstzulässige Geschwindigkeit nicht geringer ist, als die maximale Spindelgeschwindigkeit der Tischkreissäge und des zu schneidenden Werkstoffs.
• Achten Sie darauf, dass ein für den zu schneidenden Werkstoff geeignetes Sägeblatt ausgewählt wird.
• Verwenden Sie den mitgelieferten Spaltkeil. Er muss so eingestellt werden, dass sein Abstand zum Zahnkranz des Sägeblattes über dem Tisch 2 – 5 mm beträgt.
  ■ Vergewissern Sie sich beim Einbau des Sägeblattes, dass der Spaltkeil in einer Linie mit der Ebene des Sägeblattes ist.
• Verwenden Sie bei langen Werkstücken eine zusätzliche Auflage (z. B. Tisch, Bock) um ein Kippen der Maschine zu vermeiden. Lassen Sie keine anderen Personen das Werkstück halten.
• Es ist darauf zu achten, dass alle Werkstücke beim Bearbeiten sicher gehalten und sicher geführt werden. Zu kleine Werkstücke nicht schneiden.
• Sägen Sie dünne oder dünnwandige Werkstücke nur mit feinzahnigen Sägeblättern.
• Sägen Sie immer nur ein Werkstück. Niemals mehrere Werkstücke gleichzeitig oder zu einem Bündel zusammengefasste Einzelstücke sägen. Es besteht die Gefahr, dass Einzelstücke vom Sägeblatt unkontrolliert erfasst werden.
• Benutzen Sie die Säge nicht für Zwecke, für die sie nicht bestimmt ist (siehe Bestimmungsgemäße Verwendung).
• Verwenden Sie beim Längsschneiden von schmalen Werkstücken (Abstand zwischen Sägeblatt und Parallelanschlag kleiner als 120 mm), den Schiebestock (siehe Arbeits-hinweise).
  ■ Verwenden Sie zum Andrücken schmaler Werkstücke an den Parallelanschlag ein Schiebeholz.

→ Schiebehölzer sind im Handel erhältlich.

■ Verwenden Sie keine defekten Schiebestöcke und -hölzer.
- Der Schiebestock bzw. der Handgriff für ein Schiebeholz sollten bei Nichtbenutzung immer an der Tischkreissäge aufbewahrt werden.
- Die obere Sägeblattschutzhaube ist immer zu verwenden. Sie ist so einzustellen, dass der Zahnkranz des Sägeblattes bis auf den für die Werkstückbearbeitung erforderlichen Teil verdeckt ist.
- Sorgen Sie dafür, dass abgeschnittene Stücke nicht vom Zahnkranz des Sägeblattes erfasst und weggeschleudert werden.
- Entfernen Sie Splitter, Späne und Abfälle nicht mit der Hand aus dem Gefahrenbereich des Sägeblattes.
■ Querschnitte nur mit dem Gehrungsanschlag vornehmen.

• Das Verwenden von Wanknuteinrichtungen und Nutfräswerkzeugen ist nicht gestattet.
• Kreissägen dürfen nicht zum Schlitzen (im Werkstück beendete Nut) verwendet werden.
• Niemals in die laufende Maschine greifen. Halten Sie Hände, Finger und Arme vom rotierenden Sägeblatt fern.
• Greifen Sie nie über oder um das Sägeblatt herum. Greifen Sie im Bereich des Sägeblatts nicht hinter die Anschlagschiene, der Abstand der Hand zum rotierenden Sägeblatt ist dabei zu gering.
• Halten Sie immer ausreichend Abstand zum Sägeblatt. Halten Sie während des Betriebs ausreichend Abstand zu angetriebenen Baueilen.
• Das Sägeblatt läuft nach. Warten Sie, bis das Sägeblatt still steht, bevor Sie Splitter, Späne und Abfälle entfernen.
  ■ Bremsen Sie das Sägeblatt nicht durch seitlichen Druck ab.
• Schützen Sie das Sägeblatt vor Schlag und Stoß. Setzen Sie es keinem seitlichen Druck aus.
• Schalten Sie die Maschine ab und ziehen Sie den Netzstecker aus der Steckdose bei:
• Reparaturarbeiten
  — Wartungs- und Reinigungsarbeiten
• Beseitigung von Störungen (dazu gehört auch das Entfernen von eingeklemmten Splittern)
• Überprüfungen der Anschlussleitungen, ob diese verschlungen oder beschädigt sind
• Transport der Säge
• Sägeblattwechsel
• Verlassen der Säge (auch bei kurzzeitigen Unterbrechungen)
  ■ Pflegen Sie Ihre Säge mit Sorgfalt:
• Halten Sie die Werkzeuge scharf und sauber, um besser und sicherer arbeiten zu können.
• Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel.
  — Halten Sie Handgriffe trocken und frei von Öl und Fett.
• Überprüfen Sie die Maschine auf eventuelle Beschädigungen:
• Vor weiterem Gebrauch der Maschine müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.
• Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfreien Betrieb der Säge sicherzustellen.
• Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrauchsanweisung angegeben ist.
• Beschädigte oder unleserliche Sicherheitsaufkleber sind zu ersetzen.
• Nehmen Sie die Maschine in technisch nicht einwandfreiem Zustand nicht in Betrieb, sichern Sie die Maschine dann gegen Einschalten durch Ziehen des Netzsteckers.
  ■ Lassen Sie keine Werkzeugschlüssel stecken!

Überprüfen Sie stets vor dem Einschalten, dass Schlüssel und Einstellwerkzeuge entfernt sind.

- Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.

Elektrische Sicherheit

• Ausführung der Anschlussleitung nach IEC 60 245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens
• 1,5 mm² bei Kabellänge bis 25 m
• 2,5 mm² bei Kabellänge über 25m

- Lange und dünne Anschlussleitungen erzeugen einen Spannungsabfall. Der Motor erreicht nicht mehr seine maximale Leistung, die Funktion des Gerätes wird reduziert.

- Stecker und Kupplungsdosen an Anschlussleitungen müssen aus Gummi, Weich-PVC oder anderem thermoplastischen Material der gleichen mechanischen Festigkeit sein oder mit diesem Material überzogen sein.

- Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie Körperberührung mit geerdeten Teilen, z. B. Rohre, Heizkörper, Herde, Kühlschränke.

- Die Steckvorrichtung der Anschlussleitung muss spritzwassergeschützt sein.

- Wickeln Sie bei Verwendung einer Kabeltrommel das Kabel vollständig ab.

- Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Verwenden Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen.

- Kontrollieren Sie regelmäßig das Kabel der Säge und lassen Sie es bei Beschädigungen von einer anerkannten Fachkraft erneuern.

- Beim Verlegen der Anschlussleitung darauf achten, dass sie nicht stört, gequetscht, geknickt und die Steckverbindung nicht nass wird.

- Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie, wenn sie beschädigt sind.

■ Verwenden Sie keine defekten Anschlussleitungen.

- Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.

- Keine provisorischen Elektroanschlüsse einsetzen.

- Schutzeinrichtungen niemals überbrücken oder außer Betrieb setzen.

- Schließen Sie das Gerät über Fehlerstromschutzschalter (30 mA) an.

Der Elektroanschluss bzw. Reparaturen an elektrischen Teilen der Maschine hat durch eine konzessionierte Elektrofachkraft oder einer unserer Kundendienststellen zu erfolgen. Örtliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten.

⚠️ Reparaturen an anderen Teilen der Maschine haben durch den Hersteller bzw. einer seiner Kundendienststellen zu erfolgen.

Nur Originalersatz- und Zubehörteile verwenden. Durch den Gebrauch anderer Ersatzteile und anderen Zubehörs können Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

A Gerätebeschreibung / Ersatzteile

Nr.	Bezeichnung Bestell-Nr.
1	Schutzhaube 363411
2	Spaltkeil 363395
3	Sägeblatt 363421
4	Tischeinlage 363383
5	Anschlagleiste ---
6	Tischverbreiterung, ausziehbar	363382
7	Anschlagträger ---
8	Skala für Längsanschlag 363384
9	Spannhebel für Längsanschlag ---
10	Aufnahme für Schiebestock ---
11	Auflageblech C	363378
12	Tischbein A	363375
13	Verbindungsstrebe E	363376
14	Gummifuß	363374
15	Verbindungsstrebe D	363377
16	Auflageblech B	363379
17	Ein-/Ausschalter	363386
18	Hadgriff für Höhenverstellung	363409
19	Handrad für Schrägverstellung
20	Feststellschraube für Sägeblatt ---
21	Sperrhebel	---
22	Quer- und Gehrungsanschlag	363414
23	Schiebeschlitten	363381
24	Montageschlüssel	363416
25	Ringschlüssel	363415
26	Schiebestock	363410
27	Sägeblattflansch	363398
28	Sechskantschraube	363399
29	Kohlebürstenabdeckung	363390
30	Kohlebürste	363389
31	Absaugschlauch	363403
32	Späneabsaugstutzen	363402
34	Sterngriffschraube M 6 x 12	---
35	Sterngriffmutter M6	363428
36	Bodenabdeckung	363380
37	Motorschutzschalter	---

Montage

Transportsicherung

▶ Entfernen Sie zuerst die Transportsicherung zwischen Motor und Gehäuse.
▶ B Befestigen Sie die Bodenabdeckung (36) mit den Schrauben St 4.2 x 12

Montage des Untergestells

▶ C Schrauben Sie zuerst jeweils 2 Tischbeine A (12) mit einem Auflageblech B (16) zusammen. Verwenden Sie dazu je 4 Rundkopfschrauben mit Vierkantansatz M 6 x 12, Scheiben A 6,4 und selbstsichernde Muttern M6
▶ C Schrauben Sie dann je eine Verbindungsstrebe ① (15) an. Verwenden Sie dazu je 2 Rundkopfschrauben mit Vierkantansatz M 6 x 12, Scheiben A 6,4 und selbstsichernde Muttern M6
▶ C Verbinden sie die beiden Gestellhälften mit je 2 Auflageblechen © (11) und Verbindungsstreben E (13).
▶ Befestigen Sie die 4 Gummifüße (14) an den Tischbeinen Ⓐ(12)

Befestigung der Säge auf dem Untergestell

▶ D Stellen Sie nun die Säge so auf das Untergestell, dass die Bohrungen des Sägengehäuses (A) mit den Bohrungen in den Auflageblechen des Gestells (B) übereinstimmen.
▶ D Verschrauben Sie die Tischkreissäge und das Untergestell mit den mitgelieferten vier Sechskantschrauben M 6 x 45, Unterlegscheiben ∅ 16 x ∅ 6,6 x 1,6 und selbstsichernden Muttern M6.
▶ E Befestigen Sie die Schutzhaube (1) am Spaltkeil (2).
▶ H Schrauben Sie den Handgriff (18) am Handrad fest
▶ V Stecken Sie den Absaugschlauch (31) auf den Anschluss am Gehäuse (32).
▶ Stecken Sie den Absaugschlauch (31) auf den Anschluss an der Schutzhaube (1).
▶ F Den Schiebestock (26) können Sie griffbereit an der Seite ablegen.

Vorbereiten zur Inbetriebnahme

Um ein einwandfreies Funktionieren der Maschine zu erzielen, befolgen Sie die aufgeführten Hinweise:

• Stellen Sie die Säge an einen Platz, der folgende Bedingungen erfüllt:
• rutschfest
  — schwingungsfrei
  — eben
  — frei von Stolpergefahren
  — ausreichende Lichtverhältnisse

■ Überprüfen Sie vor jedem Gebrauch:

- die Anschlussleitungen auf defekte Stellen (Risse, Schnitte o. dgl.)

⚠️ verwenden Sie keine defekten Leitungen

— die Schutzhaube auf ordnungsgemäßen Zustand
— die Spaltkeileinstellung (siehe Spaltkeileinstellung)
— die Tischeinlage auf ordnungsgemäßen Zustand
— ob der Schiebestock griffbereit ist

— das Sägeblatt auf einwandfreien Zustand

■ Verwenden Sie keine rissigen Sägeblätter oder solche, die ihre Form verändert haben.
■ Verwenden Sie keine Sägeblätter aus HSS Stahl.
- Tauschen Sie einen abgenutzten oder beschädigten Tisch-einsatz unverzüglich aus.
- Stellen Sie sich beim Sägen seitlich zum Gefahrenbereich (Sägeblatt) an die Säge.
■ Senken Sie die Schutzhaube
– beim Arbeiten auf das Werkstück
- bei Unterbrechungen oder beim Verlassen der Säge auf die Tischplatte ab

Inbetriebnahme

Drehrichtung des Sägeblattes

Achten Sie darauf, dass die Drehrichtung des Sägeblattes mit der auf der Schutzhaube (1) angegebenen Drehrichtung übereinstimmt.

Sägeblattauswahl

Beachten Sie bei der Sägeblattauswahl, dass keine fen oder beschädigten Sägeblätter verwendet werden, dass der Bohrungsdurchmesser des Blattes 30 mm beträgt.

Das serienmäßig mitgelieferte Sägeblatt eignet sich für Holz und die meisten Kunststoffe.

Für andere Schnitte gibt es auf Anfrage weitere Sägeblätter. Fragen Sie Ihren Händler oder uns.

⇒ achten Sie auf die Spaltkeildicke „S“, seitlich am Spaltkeil eingeätzt

Der Spaltkeil darf nicht dünner als der Blattkörper und nicht dicker als dessen Schnittfugenbreite sein

Minimaler und maximaler Sägeblattdurchmesser sowie Bohrungsdurchmesser ist auf dem Gerätetypenschild angegeben

Es darf kein Sägeblatt verwendet werden, bei dem die angegeben Höchstdrehzahl (siehe Sägeblattaufdruck) niedriger ist, als die Motordrehzahl (siehe Technische Daten).

Netzanschluss

Vergleichen Sie die auf dem Gerätetypenschild angegebene Spannung, z.B. 230 V mit der Netzspannung und schließen Sie die Säge an die entsprechende und vorschriftsmäßige Steckdose an.

i Wechselstrommotor:

Schuko-Steckdose verwenden, Netzspannung 230 V mit Fehlerstromschutzschalter (FI-Schalter 30 mA).

i Absicherung: 16 A träge

Verwenden Sie Anschluss- bzw. Verlängerungskabel nach IEC 60 245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens

■ 1,5 mm² bei Kabellänge bis 25 m
■ 2,5 mm² bei Kabellänge über 25 m

Netzimpedanz

Bei ungünstigen Netzbedingungen kann es während des Einschaltvorganges des Gerätes zu kurzzeitigen Spannungsabsenkungen kommen, die andere Geräte beeinträchtigen können (z. B. Flackern einer Lampe).

Bei einer Netzimpedanz Z_max 0,382 Ω sind solche Störungen nicht zu erwarten. Für weitere Informationen fragen Sie Ihr lokales Energieversorgungsunternehmen.

Ein- / Ausschalter

Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein und ausschalten lässt. Beschädigte Schalter müssen unverzüglich vom Kundendienst repariert oder ersetzt werden.

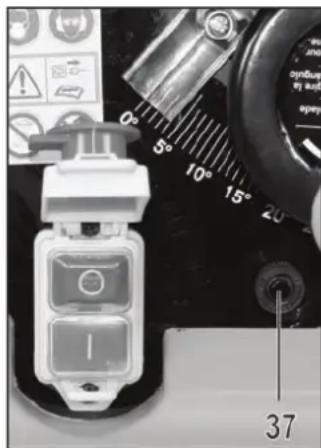

Einschalten

Drücken Sie den grünen Knopf (1) am Schalter.

Bei Stromausfall schaltet das Gerät automatisch ab. Zum Wiedereinschalten den roten (O) Knopf drücken.

Drücken Sie den roten Knopf (O) am Schalter.

Motorschutz

Der Motor ist mit einem Schutzschalter ausgerüstet und schaltet bei Überlastung selbsttätig ab.

Er kann nach einer Abkühlphase (5 - 10 min.) wieder eingeschaltet werden.

Drücken Sie dazu

1. den roten Knopf(0)
2. den kleinen schwarzen Knopf (37)
3. den grünen Knopf (I) zum Starten

Staub-/ Späneabsaugung

Der beim Betreiben entstehende Holzstaub beeinträchtigt die erforderliche Sicht und ist teilweise gesundheitsschädlich.

Beim Sägen von Holz muss am Absaugstutzen (32) eine Späneabsauganlage (z. B. transportabler Kleinentstauber) angeschlossen werden.

Späneabsaugung

Schließen Sie eine Späneabsauganlage oder einen staubsauger mit einem geeigneten Adapter an den Späneugstutzen (32) an (∅ 39 mm).

① Luftgeschwindigkeit am Absaugstutzen der Säge ≥ 20 m/sec

Verwenden Sie zum Absaugen von besonders gesundheitsgefährdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger.

Einstellungen an der Säge

Vor Einstellarbeiten Netzstecker ziehen.

Spaltkeileinstellung

Der Spaltkeil ist eine wichtige Schutzeinrichtung, er verhindert ein Rückschlagen des Werkstückes.

Verwenden Sie immer den mitgelieferten Spaltkeil.

▶ Um die Funktion des Spaltkeils zu gewährleisten, muss sein Abstand zum Zahnkranz des Sägeblattes über dem Tisch höchstens 2-5 mm betragen.
▶ Q Lösen Sie die 8 Schrauben der Tischeinlage und entfernen die Tischeinlage.

Sägeblatt muss in höchster Position stehen.

- Lösen Sie die 2 Sechskantschrauben etwas und stellen Sie den Spaltkeil korrekt ein. Der Spaltkeil muss sich in einer Ebene mit dem Sägeblatt befinden.

▶ T Achten Sie auf die angegebenen Maße.

- Ziehen Sie die beiden Sechskantschrauben mit dem Ringschlüssel (25) fest an.

Ausziehbare Tischverbreiterung

G H Lösen Sie die beiden Flügelschrauben unterhalb des Sägetisches links und rechts und ziehen Sie die Tischverbreiterung (6) auf die gewünschte Breite aus.
Drehen Sie anschließend die Flügelschrauben wieder fest.

Schiebeschlitten

▶ Sdnwenken Sie den Sperrhebel (21) gegen den Uhrzeigersinn, dann können Sie den Schiebeschlitten verschieben.

Schnitthöhe einstellen

▶ Die Schnitthöhe kann mit Hilfe des Handgriffes (18) stufenlos von 0 – ca. 74 mm eingestellt werden

Ziehen Sie vor dem Einstellen der Schnitthöhe die Festhraube für das Sägeblatt (20) an.

Stellen Sie die Schnitthöhe ca. 5 mm höher als die Mate-irke ein.

Sägeblatt-Schrägstellung einstellen

Bei laufendem Sägeblatt darf die Sägeblatt-Schrägstellung nicht durchgeführt werden. Der Motor muss ausgeschaltet sein.

Einstellen von 0° - 45°

▶ K, L Lösen Sie die Feststellschraube (20).
- Drücken Sie das Handrad (19) ein und drehen Sie es, bis der gewünschte Winkel angezeigt wird (0° - 45°).
▶ Ziehen Sie die Feststellschraube wieder fest.

Justieren der Winkelanzeige:

▶ Schalten Sie die Maschine aus und ziehen Sie den Netzstecker.
- Richten Sie das Sägeblatt mit einem Anschlagwinkel senkrecht aus.
K Lösen Sie die Schraube (A) und schieben Sie den Winkelanzeiger zur 0°-Marke.

Anbringen und Einstellen des Längsanschlages

Längsanschlag auf der Sägetischplatte anbringen

Montieren Sie die Anschlagleiste (5) mit den 2 mitgelieferten Sterngriffmuttern, Sechskantschrauben und Scheiben am Anschlagträger

Achten Sie auf die richtigen Einstellungen des Anschlages (siehe "Arbeiten mit der Säge").

Längsanschlag einstellen

▶ Setzen Sie den Längsanschlag in das Führungsprofil am Tisch.
▶ N Stellen Sie das gewünschte Maß ein und drücken Sie den Spannhebel (9) herunter.
Um einen exakten Schnitt zu erhalten, fertigen Sie vorher einen Probeschnitt an und justieren Sie den Anschlag nach.

Anbringen und Einstellen des Queranschlages

Der mitgelieferte Queranschlag kann als Quer- und Geh-rungsanschlag eingesetzt werden.

Achten Sie auf die richtigen Einstellungen des Anschlages (siehe "Arbeiten mit der Säge").

Verwenden Sie einen Winkel zur exakten 90° Einstellung.

Queranschlag auf der Sägetischplatte anbringen

▶ 0 Schieben Sie den Queranschlag in die Nute auf der Sägetischplatte.

Benutzen Sie den Schiebeschlitten für Gehrungsschnitte.

▶ Ziehen Sie die Sterngriffschraube (34) fest an.

Winkeleinstellung

▶ 0 Lösen Sie die Sterngriffmutter (35) und stellen Sie den Gehrungsanschlag auf den gewünschten Winkel ein.
Ziehen Sie die Sterngriffmutter (35) wieder fest.

Arbeiten mit der Säge

Vor Arbeitsbeginn beachten Sie die folgenden Sicherheits-hinweise, um das Verletzungsrisiko so gering wie möglich zu halten.

■ Schutzhaube, Spaltkeil und Sägeblatt o. k.?
■ Sägeblatt scharf?
- Anschläge einsatzbereit und Schiebestock griffbereit?
■ Arbeitsplatz aufgeräumt?
- Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben!

Vor Veränderungen oder Einstellungen an der Säge (z. B. Sägeblatt auswechseln usw.)

— Gerät ausschalten
- Stillstand des Sägeblattes abwarten
- Netzstecker ziehen

Beachten Sie außerdem folgende wichtige Punkte:

• Stellen Sie sich außerhalb des Gefahrenbereiches.
• Legen Sie die Hände flach mit geschlossenen Fingern auf das Werkstück. Führen Sie dabei das Werkstück mit der Hand nur bis zur Schutzhaubenvorderkante.
• Entfernen Sie lose Splitter, Späne u. dgl. nie mit der Hand.

Beachten Sie auf jeden Fall alle Sicherheitshinweise.

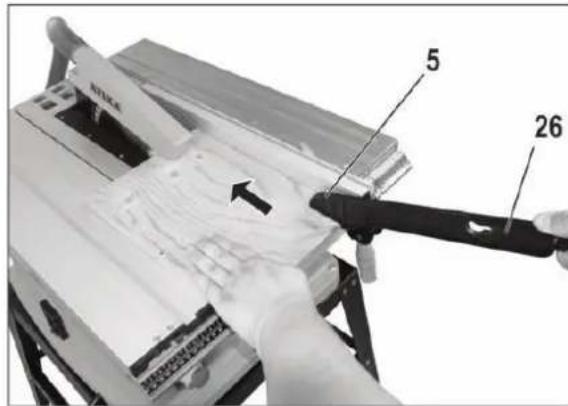

Schneiden schmaler Werkstücke

(Breite kleiner 120 mm)

Schieben Sie das Werkstück mit beiden Händen vor, benutzen Sie im Bereich des Sägeblattes den Schiebestock (26).

Verwenden Sie bei sehr flachen und schmalen Werkstücken (Breite 30 mm und weniger) die niedrige Führungsfläche der Anschlagleiste (5).

5 26

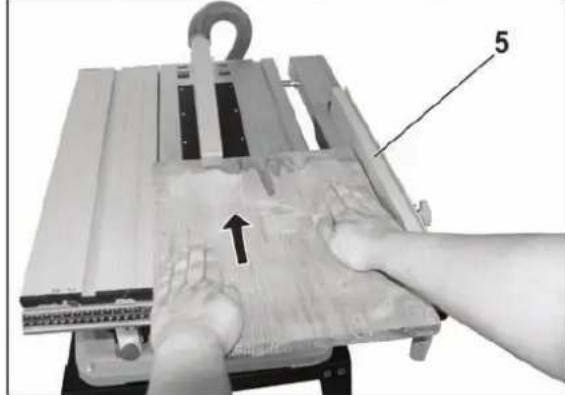

Schneiden breiter Werkstücke

■ Schieben Sie das Werkstück zum Schneiden mit der flachen Hand und geschlossenen Fingern, entlang des Anschlages.

Querschnitte/Gehrungsschnitte

■ Schieben Sie den Queranschlag (22) in die Führungsnut im Tisch und stellen Sie ihn auf den gewünschten Winkel ein.
- Legen Sie das zu sägende Werkstück an die Anschlagschiene.
- Halten Sie das Werkstück gut fest und schieben es mit dem Queranschlag (22) am Sägeblatt vorbei. Gegebenenfalls den Schiebestock benutzen.

Stellen Sie die Anschlagleiste so ein, dass sie bis an das Sägeblatt heranreicht.

Wartung und Reinigung

Vor jeder Wartungs- und Reinigungsarbeit

• Gerät ausschalten
• Stillstand der Säge abwarten
• Netzstecker ziehen

Fehler in der Maschine, einschließlich der Schutzeinrichtungen und des Sägeblattes, sind, sobald sie entdeckt werden, der für die Sicherheit verantwortlichen Person zu melden.

Weitergehende Wartungs- und Reinigungsarbeiten, als die in diesem Kapitel beschrieben, dürfen nur vom Kundendienst durchgeführt werden.

Zum Warten und Reinigen entfernte Sicherheitseinrichtungen müssen unbedingt wieder ordnungsgemäß angebracht und überprüft werden.

Nur Originalteile verwenden. Andere Teile können zu unvorhersehbaren Schäden und Verletzungen führen.

Wartung

Sägeblattwechsel

Vor dem Sägeblattwechsel:

• Gerät ausschalten
• Stillstand der Säge abwarten
  — Netzstecker ziehen

- Das Sägeblatt ist ein Verschleißteil und wird nach längerem bzw. öfterem Gebrauch stumpf.

Erneuern Sie dann das Sägeblatt oder lassen Sie es schärfen.

■ Verwenden Sie keine Sägeblätter aus HSS Stahl.
■ Verwenden Sie keine rissigen Sägeblätter oder solche, die ihre Form verändert haben.
■ Verwenden Sie nur gut geschärfte Sägeblätter.
- Das Sägeblatt muss den angegebenen Anforderungen, siehe „Technischen Daten“, entsprechen.

⚠ Schnittgefahr! Tragen Sie beim Wechseln des Sägeblattes Handschuhe.

Verwenden Sie nur geeignete Sägeblätter.

⚠️ Verbrennungsgefahr! Kurz nach dem Sägen ist das Sägeblatt noch heiß.

▶ Bringen Sie das Sägeblatt in die höchste Position.

E Entfernen Sie die Schutzhaube (1).
▶ Q Lösen Sie die 8 Schrauben der Tischeinlage und entfernen Sie die Tischeinlage.
▶ R Halten Sie mit dem Montageschlüssel (24) den Sägeblattflansch (27) fest und lösen Sie mit dem Ringschlüssel (25) die Sechskantschraube (28).

Tragen Sie Schutzhandschuhe.

▶ S Entfernen Sie die Sechskantschraube (28) und den Sägeblattflansch (27). Ziehen Sie das Sägeblatt (3) ab.
▶ Vor dem Einbau des neuen Sägeblattes reinigen Sie die Sägeblattaufnahme mit einem Lappen oder Pinsel.
▶ Säubern Sie die Flansche.

Der Einbau des Sägeblattes erfolgt in umgekehrter Reihenfolge.

i Beachten Sie die Drehrichtung des Sägeblattes (siehe Pfeil auf dem Sägeblatt). Die Zähne des Sägeblattes müssen in Richtung Maschinenvorderkante zeigen und die Pfeilrichtung auf dem Sägeblatt und auf dem Schutz müssen übereinstimmen.

⚠️ Zum Schluss die Schutzhaube wieder montieren.

• Prüfen Sie täglich die ausreichende Funktion der Absaugung.
• Sollte die Bremszeit des Motors nicht innerhalb von 10 Sekunden liegen, sind die Verschleißteile der Motorbremse nur vom Hersteller auszutauschen.

Tischeinlage wechseln

▶ Tauschen Sie eine abgenutzte oder beschädigte Tischeinlage (4) unverzüglich aus.

Kohlebürsten wechseln

Ersetzten Sie die Kohlebürsten, wenn sie abgenutzt sind.

▶ Legen Sie die Maschine auf die Seite, lösen Sie die 6 Schrauben und entfernen Sie die untere Bodenabdeckung.
Entfernen Sie die Kohlebürstenabdeckung (29) auf jeder Seite der Motorabdeckung, indem Sie sie mit einem passenden Schraubendreher entgegengesetzt dem Uhrzeigersinn drehen.
▶ Nehmen Sie die Kohlebürste heraus, achten Sie dabei darauf auf die Position der Federhalterung.
- Setzen Sie die neuen Kohlebürsten (30) ein, achten Sie auf die korrekte Position der Federhalterung.
▶ Wechseln Sie Kohlebürsten nur paarweise aus.
▶ Schrauben Sie die Kohlebürstenabdeckung (29) wieder an.
▶ Schrauben Sie die untere Bodenabdeckung wieder an und stellen die Maschine wieder aufrecht.

45° und 90° Grad Feineinstellung

Sollte das Sägeblatt die 45° oder 90° Standardwinkel zur Tischplatte nicht erreichen, können Sie die Endanschläge folgendermaßen einstellen:

Legen Sie die Maschine auf die Seite und entfernen Sie die untere Bodenabdeckung. Lösen Sie die Kontermutter der Endanschläge und richten Sie das Sägeblatt 90° und 45° zum Sägetisch aus. Ziehen Sie die Kontermutter wieder fest an.
▶ Schrauben Sie die untere Bodenabdeckung wieder an und stellen die Maschine wieder aufrecht.

Reinigung

i Beachten Sie folgendes, um die Funktionsfähigkeit der Säge zu erhalten:

▶ Reinigen Sie das Maschinengehäuse regelmäßig mit einem weichen Tuch oder Pinsel, vorzugsweise nach jedem Einsatz.
▶ Halten Sie die Motorlüftungsschlitze frei von festsitzenden Staub und Schmutz.
▶ Gerät nicht mit Wasser abspritzen.
▶ Sägespäne und Staub nur mit Bürste oder Staubsauger entfernen.
▶ Reinigen und ölen Sie regelmäßig alle beweglichen Teile.

i Niemals Fett verwenden!

Verwenden Sie z.B. Nähmaschinenöl, dünnflüssiges Hydrauliköl oder umweltverträgliches Sprühöl.

▶ Sorgen Sie dafür, dass das Sägeblatt rost- und harzfrei bleibt.
▶ Entfernen Sie Harzrückstände von der Sägetischplatte. ① Harzrückstände können mit einem handelsüblichen Wartungs- und Pflegespray entfernt werden.

Transport

Vor jedem Transport Netzstecker ziehen.

Transportieren Sie die Säge nur mit abgesenktem Sägeblatt.

Sie vermeiden dadurch Verletzungen durch das Sägeblatt.

▶ Verwenden Sie zur Handhabung und zum Transport der Maschine nur die Transportvorrichtungen (z.B. Tischplatte) und niemals die Schutzvorrichtungen (z.B. Schutzhaube).

Lagerung

Netzstecker ziehen.

▶ Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.
Beachten Sie vor einer längeren Lagerung folgendes, um die Lebensdauer der Säge zu verlängern und ein leichtgängiges Bedienen zu gewährleisten:
— Führen Sie eine gründliche Reinigung durch.
- Behandeln Sie alle beweglichen Teile mit einem umweltfreundlichen Öl

i Niemals Fett verwenden!

Garantie

Beachten Sie bitte die beiliegende Garantiererklärung.

Mögliche Störungen

Vor jeder Störungsbeseitigung

• Gerät ausschalten
• Stillstand der Säge abwarten
  — Netzstecker ziehen

Nach jeder Störungsbeseitigung alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen.

Störung Mögliche Ursache Beseitigung
Maschine läuft nach Einschalten nicht an oder schaltet während des Leerlaufs selbsttätig ab	Kein Strom oder StromausfallVerlängerungskabel defektMotor oder Schalter defektSägeblatt klemmtKohlebürsten nach längerer Betriebsdauer abgenutzt	Stromversorgung, Steckdose, Sicherung prüfenKabel überprüfen, defekte Kabel nicht mehr benutzenMotor oder Schalter von einer konzessionierten Elektrofachkraft überprüfen oder reparieren lassen, bzw. durch Originalersatzteile ersetzen lassenUrsache entfernenKohlebürsten auswechseln
Maschine bleibt während des Schneidens stehen	Sägeblatt stumpfzu großer VorschubMotorschutzschalter hat ausgelöst	Sägeblatt austauschenMotor abkühlen lassen und mit weniger Druck weiterarbeitenNach Abkühlzeit Motor wieder einschalten („Motorschutz“, S.7)
Werkstück klemmt beim Vorschieben	Sägeblatt ist stumpf	Halten Sie das Werkstück fest und schalten Sie sofort den Motor aus. Danach Sägeblatt schärfen lassen bzw. erneuern
Brandflecke an den Schnittstellen	Sägeblatt ist für den Arbeitsgang ungeeignet oder stumpf	Sägeblatt austauschen bzw. schärfen lassen
Späneaustritt verstopft	keine Absauganlage angeschlossenAbsaugungsleistung zu schwach	Säge ausschalten, Späne entfernen und Absauganlage anschließenSäge ausschalten, Späne entfernen und Absaugleistung erhöhen (Luftgeschwindigkeit ≥ 20 m/sek am Späneabsaugstutzen).
Säge vibriert	Sägeblatt verzogenSägeblatt nicht richtig montiert	Sägeblatt austauschenSägeblatt richtig befestigen
Kein rechtwinkliger Schnitt	Winkel-Endanschläge nicht genau eingestellt	Richten Sie das Sägeblatt in 90^ und 45^ exakt rechtwinklig zum Sägetisch aus. siehe „ 45^ und 90^ Grad Feineinstellung“

Technische Daten

Modell PTK 250 S
Baujahr		siehe
Motorleistung P_1	1800 W S1
Netzspannung		230
Netzfrequenz		50
Schutzklasse	☐ II (schutzisoliert)
Sägeblattdrehzahl	-1	5000 min
Netzsicherung	16 A
Hartmetallsägeblatt ∅ maximal	250 mm
Hartmetallsägeblatt ∅ minimal	245 mm
Sägeblattdicke	1,8 mm
Schnittbreite	3,0 mm
Zähnezahl	40
Spaltkeildicke	2 mm
Sägeblatt-Aufnahmebohrung	30 mm
Schnittgeschwindigkeit (bei maximalem Sägeblatt ∅)	65,4 ^m/s
Schnitthöhe bei 90° (bei maximalen Sägeblatt ∅)	ca. 0 – 74 mm
Schnitthöhe bei 45° (bei maximalen Sägeblatt ∅)	ca. 54 mm
Schrägverstellung (Schwenkbereich)	0° - 45°
Sägetischgröße:	630 x 510 mm
Tischgröße (mit Verbreiterung)	630 x 760 mm
Tischhöhe (mit Gestell)	920 mm
Gewicht mit Gestell	ca. 23 kg
Absauganschluss Schutzhaube ∅	32 mm
Absauganschluss ∅	39 mm

Zum Absaugen können handelsübliche Kleinentstauber oder Industriesauger verwendet werden.

Bei Fragen: Tel. 0 23 82 / 8 92 - 58

-54

-65

-101

-102

Josef-Drexler-Str. 8

89331 Burgau - Germany

ATIKA GmbH – Bureau technique – Josef-Drexler-Str. 8 –

Josef-Drexler-Str. 8

89331 Burgau - Germany

ATIKA GmbH – Müszaki Iroda – 89331 Burgau,

ATIKA GmbH – Technisches Büro – Josef-Drexler-Str. 889331 Burgau – Germany

Burgau, 05.01.2015

i.A. f i.A. G. Koppenstein

Josef-Drexler-Str. 8

89331 Burgau - Germany

Josef-Drexler-Str. 8

ATIKA GmbH – Technisch kantoor – Josef-Drexler-Str. 8

Josef-Drexler-Str. 8

89331 Burgau - Germany

ATIKA GmbH – Technisches Büro – Josef-Drexler-Str. 8

Josef-Drexler-Str. 8

89331 Burgau - Germany

Josef-Drexler-Str. 8

89331 Burgau - Germany

Josef-Drexler-Str. 8

89331 Burgau - Germany

Tischkreissäge (Masa testeresi)

Model PTK 250 S - Typ M1D-SD-250EA

Seri numarası: 000001 - 020000
