MANUAL DE UTILIZARE PTK 250 S ATIKA

Ferăstrău circular cu masă

Instructiuni originale – Măsuri de sigurantă

Piese de schimb

Este interzisă punerea în funcțiune a aparatului înaintea citirii acestor instrucțiuni de folosire, a respectării tuturor indicațiilor și a montării aparatului conform descrierii.

Păstrați instrucțiunile pentru utilizări viitoare.

Cuprins

Declaratie de conformitate 116
Valorile caracteristice ale zgomotului 116
Simbolurile aparatului 117
Simbolurile din instructiunile de folosire 117
Volumul de livrare 117
Utilizarea conform domeniului de aplicatie specificat	117
Alte riscuri 118
Munca în condiții de siguranță	118
Descrierea utilajului/piese de schimb 120
Montare	121
Siguranța pentru transport 121
Montarea suportului 121
Fixarea ferăstrăului pe suport	121
Pregătirea punerii în funcțiune	121
Punerea în funcțiune	121
Racordarea la rețea	121

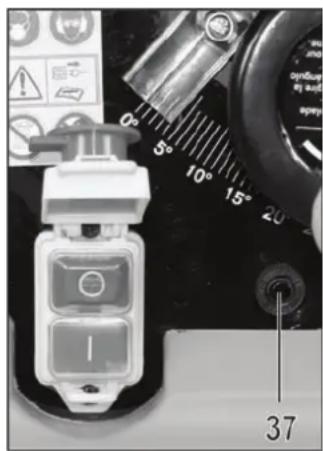

Comutator pornit/oprit 122
Aspirarea prafului / așchiilor	122
Reglarea ferăstrăului	122
Reglarea penei de despicat	122
Element extensibil de lărgire a mesei	122
Sanie de împingere	122
Reglarea înălțimii de tăiere	123
Reglarea poziției oblice a pânzei de ferăstrău	123
Instalarea și reglarea opritorului transversal	123
Instalarea și reglarea opritorului longitudinal	123
Munca cu ferăstrăul	123

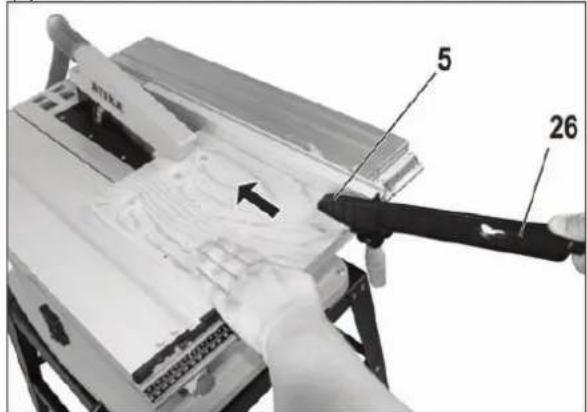

Tăierea pieselor înguste	123

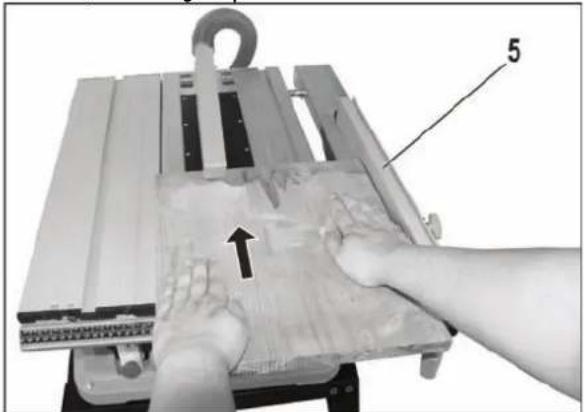

Tăierea pieselor late	124

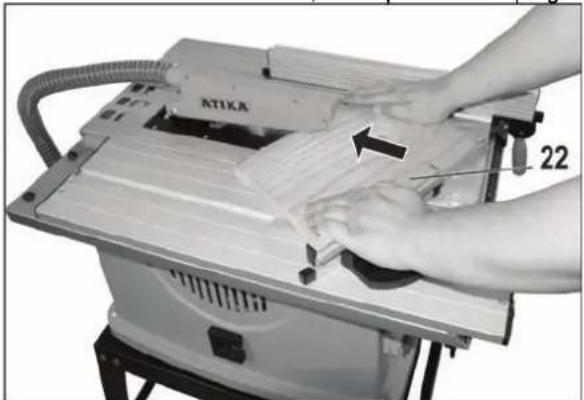

Tăieri transversale/tăieri de îmbinare la colț	124
Întreținerea și curățarea	124
Curățarea	124
Întreținerea	125
Transportul	125
Depozitarea	125
Garanția	125
Defecțiuni posibile	126
Date tehnice	127

Declaratie de conformitate UE

Nr. (S-No.): 13375

declarăm pe proprie răspundere că produsul

Tischkreissäge (ferăstrău circular cu masă)

model PTK 250 S tip M1D-SD-250EA

Numărul de serie: 000001 – 020000

este conform cu prevederile directivelor numite mai sus, dar și cu prevederile următoarelor directive:

2004/108/CE și 2011/65/UE.

Au fost aplicate următoarele norme armonizate:

EN 61029-1:2009+A11; EN 61029-2-1:2010;

EN 55014-1:2006+A1; EN 55014-2:1997+A1+A2;

EN 61000-3-2:2006+A1+A2; EN 61000-3-11:2000

Împuternicit pentru elaborarea documentatiei tehnice:

Conducerea Departamentului de Construcție

Valorile caracteristice ale zgomotului

DIN EN ISO 4871

Utilizarea maşinii ca ferăstrău circular cu masă, cu pânză de ferăstrău din producția de serie.

	Nivel de putere acustică	Nivelul presiunii acustice la locul de muncă
Prelucrare	L_WA = 108,7 dB(A)	L_pA = 95,7 dB(A)
Factorul de nesiguranță	K_WA = 3 dB(A)	K_pA = 3 dB(A)

Valorile indicate sunt valori de emisie și nu reprezintă astfel în mod obligatoriu valori sigure la locul de muncă. Deși există o legătură între nivelul de emisie și cel de imisie, nu se poate deduce cu siguranță dacă sunt necesare măsuri suplimentare de protecție sau nu. Printre factorii care pot influența nivelul de imisie la locul de muncă, se numără durata acțiunii, particularitățile încăperii de lucru, alte surse de zgomot etc., de exemplu numărul mașinilor și al altor operații învecinate. Nivelul permis al intensității acustice poate varia de la țară la țară. Această informație permite însă utilizatorului o apreciere mai bună a periculozității și a riscurilor.

Simbolurile aparatului

	Înaintea punerii în funcțiune, citiți și respectați instrucțiunile de folosire și cele de siguranță.
	Înaintea începerii lucrărilor de reparație, întreținere și curățire, trebuie oprit motorul și scos ștecărul din priză.
	Pericol de rănire a degetelor și mâinilor prin pânza de ferăstrău
	A nu se expune ploii. A se feri de umezeală.
	Purtați protectie pentru ochi și urechi.
	Purtați mască de protectie împotriva prafului.
	Produsul corespunde directivelor europene aplicabile specifice produsului.
	Mașină Clasa de protectie II (izolație de protectie)
	Aparatele electrice nu se aruncă cu resturile menajere. Aparatele, accesoriiile și ambalajul se revalorifică într-un mod care protejează mediul înconjurător.
Conform Directivei Europene 2012/19/EU referitoare la aparatele electronice și electrotehnice vechi, aparatele electrice care nu mai pot fi utilizate trebuie colectate separat și reciclate în mod ecologic.

Simbolurile instrucțiunilor de folosire

	Pericol iminent sau situație periculoasă. Nerespectarea acestor indicații poate cauza accidentări sau daune materiale.
	Indicații importante privind utiliz area competență. Nerespectarea acestor indicații poate duce la perturbații.
	Instrucțiuni de folosire. Aceste indicații vă ajută să folosiți în mod optim toate funcțiile.
	Montarea, folosirea și întreținerea. Aici vi se explică exact ce aveți de făcut.
	Vă rugăm să consultați foaia de montaj și utilizare livrată când în text se fac trimiteri la numărul imaginii.

Volumul de livrare

• Ferăstrău circular cu masă PTK 250 S cu
— cablu de rețea și stecăr
— pânză de ferăstrău HM: ∅ 250 / 30 mm x 3,0; 40 de dinți
- Pană de despicat
- carcasă de protectie cu racord de aspiratie
- opritor transversal
- opritor longitudinal
- Element extensibil de lărgire a mesei dreapta
- Sanie de împingere
- Bară de împingere
• Furtun de aspiratie
• Pungă cu şuruburi
• 2 chei pentru schimbarea pânzei de ferăstrău
• Manivelă pentru reglarea înălțimii
- Grătar de acoperire pentru baza mașinii
• Cadru constând din:
— 4 picioare de masă
- 2 piese de cadru scurte
- 2 piese de cadru lungi
— 2 diagonale de legătură scurte
— 2 diagonale de legătură lungi
— 4 picioare de prindere
- Instructiuni de utilizare
- Foaie cu instructiuni de montare și utilizare
- Declaratie de garantie

Verificați după despachetare dacă continutul cartonului

▶ este complet
▶ și dacă nu a fost deteriorat în timpul transportului

Transmiteți reclamațiile imediat comerciantului, furnizorului, respectiv producătorului. Reclamațiile ulterioare nu se iau în considerare.

Utilizarea conform domeniului de aplicatie specificat

• Ferăstrăul circular cu masă este prevăzut exclusiv pentru tăieri longitudinale și transversale de lemn masiv și materiale pentru plăci de lemn, cum ar fi PAL, panele, plăci din MDF cu secțiune transversală pătrată sau dreptunghiulară, folosind pânze de ferăstrău circular HM, conform EN 847-1.
  ■ Este interzisă prelucrarea materialelor metalice.
• Utilizarea de pânze de ferăstrău din oțel HSS (oțel rapid înalt aliat) nu este permisă, deoarece acest oțel este dur și casabil. Pericol de rănire prin ruperea pânzei de ferăstrău și răspândirea de fragmente de pânză de ferăstrău.
• Nu este permisă tăierea materialelor rotunde (lemne rotunde, lemne de foc etc.).
• Diametrul pânzei de ferăstrău trebuie să fie între 245 și 250 mm.

• Este permisă doar prelucrarea pieselor care se pot poziționa și mânui în siguranță.

• Prin folosirea conformă destinației se înțelege și respectarea condițiilor de folosire, întreținere și reparație, impuse de producător, și respectarea măsurilor de siguranță prevăzute în instrucțiuni.

• Trebuie respectate măsurile de prevenire a accidentelor valabile pentru utilizare, cât și alte reguli general valabile ale medicinii muncii și ale tehnicii de siguranță.
• Orice alt mod de utilizare este considerat a nu fi în conformitate cu domeniul de aplicație specificat. Producătorul nu răspunde de daunele de orice natură provocate, astfel: riscul îi revine în întregime utilizatorului.
• Producătorul nu răspunde de daunele provocate de modificările arbitrare aduse ferăstrăului.
• Montarea, folosirea și întreținerea ferăstrăului este permisă numai persoanelor, care sunt instruite și cunosc pericolele. Lucrările de reparatii pot fi efectuate numai de noi, respectiv de firme de prestare a serviciilor numite de noi.
• Este interzisă utilizarea mașinii în zone cu pericol de explozie sau expuse intemperiilor (ploii).
• Bucățile de metal (cuie, etc.) trebuie neapărat îndepărtate din materialul ce urmează să fie tăiat.

Alte riscuri

În ciuda utilizării corecte și a respectării măsurilor de protecție mai apar alte riscuri, datorită unor anume construcții, conform scopului de folosire.

Aceste riscuri pot fi diminuate dacă se respectă „Măsurile de siguranță”, „Utilizarea conformă domeniului de aplicație specificat destinatiei” și instructiunile de folosire în totalitate.

Atenția și precauția diminuează riscul accidentării persoanelor și riscul pagubelor materiale.

• Pericol de accidentare a degetelor și a mâinilor cu utilajul (pânza ferăstrăului) sau cu piesa, de ex. în timpul schimbării pânzei ferăstrăului.
• Accidentarea datorată bucăților de piese aruncate.
  ■ Reculul piesei sau al unor bucăți de piesă.
  ■ Ruperea și aruncarea pânzei ferăstrăului.
• Pericolul de electrocutare prin folosirea unor conducte electrice neregulamentare.
• Atingerea unor pă rți sub tensiune la piese electrice deschise.
• Deteriorarea auzului datorită unor lucrări îndelungate fără protejarea auzului.
• Emisia unui praf de lemn dăunător sănătății, în cazul folosirii fără aspiratie.

Totuși, indiferent de toate măsurile de precauție luate, pot exista riscuri reziduale inobservabile.

Munca în condiții de siguranță

Folosite necorespunzător, mașinile de prelucrare a lemnului pot fi periculoase. La folosirea utilajelor electrice, trebuie respectate măsurile fundamentale de protecție, pentru a exclude riscurile de incendiu, de electrocutare și de accidentare a persoanelor.

Citiți și respectați prin urmare înaintea punerii în funcțiune a acestui produs, indicațiile următoare și măsurile de prevenire a accidentelor ale asociației d-voastră profesionale și indicațiile de siguranță valabile în țara d-voastră, pentru a vă proteja pe d-voastră și pe alții de accidente.

i Transmiteti măsurile de siguranță tuturor persoanelor, care lucrează cu această mașină.
i Păstrați aceste instrucțiuni de siguranță.

- Cu ajutorul instrucțiunilor de utilizare, familiarizați-vă cu mașina înaintea punerii în funcțiune.

- Lucrați cu precauție. Fiți atent la ce faceți. Lucrați rațional. Nu folosiți aparatul când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul folosirii aparatului poate duce la accidente serioase.

• Evitați poziții anormale ale corpului. Asigurați-vă stabilitatea și mentineți-vă tot timpul echilibrul. Nu vă aplecați în față.
  ■ Purtați îmbrăcăminte de lucru potrivită:

— nu purtați haine largi sau bijuterii, deoarece pot fi prinse de părțile mobile ale mașinii

— încăltăminte rezistentă la alunecare

- o plasă pentru părul lung

- Purtați îmbrăcăminte personală de protectie:

• protectia auzului (nivelul presiunii acustice la locul de muncă depășește de regulă 85 dB (A)
• ochelari de protectie
• mască de respirat pentru lucrări care produc praf
• Purtați mănuși de lucru la manipularea pânzelor de circular și a materialelor aspre. Pânzele de circular trebuie transportate ori de câte ori este posibil într-un container.
• Nu purtați mănuși în timpul lucrului cu mașina.

■ Folositi ferăstrăul numai pe un suport

• solid
• plan
  – rezistent la alunecare

• fără oscilații

• Păstrați-vă locul de muncă în ordine! Dezordinea poate cauza accidente.
  ■ Tineți cont de influențele mediului:

- Nu expuneți ferăstrăul ploii.

- Nu utilizați ferăstrăul într-un mediu înconjurător umed sau ud.

- Asigurati-vă o iluminare suficientă.

- Nu utilizați ferăstrăul în apropierea lichidelor sau a gazelor inflamabile.

Scânteirea normală a periilor poate provoca aprinderea. În cazul nerespectării indicațiilor, există pericol de incendiu și de explozie.

Atenție la posibilitățile de semnalizare și de combatere a incendiilor, de ex. la locul de amplasare și la modul de utilizare al stingătoarelor de incendiu.

- La tăierea lemnului, ferăstraiele circulare trebuie conectate la un dispozitiv de colectare a prafului.

- Trebuie să aveți grijă întotdeauna să nu se producă o concentrație prea mare de praf.

— Păstrați întotdeauna pânza de circular bine ascuțită și

aveți grijă să fie coborâta carcasa de protecție pe piesa de prelucrat.

— Folositi întotdeauna o instalatie de aspirat potrivită.
- Praful de lemn este exploziv și poate fi dăunător sănătății.
- În special lemnul tropical, dar și fagul și stejarul, sunt clasificate ca fiind cancerigene.

• Nu lăsați niciodată ferăstrăul nesupravegheat.
• Utilizarea ferăstrăului cu bandă de către persoane sub 18 ani este interzisă. Fac excepție tinerii peste 16 ani, sub supraveghere, în cadrul pregătirii lor profesionale.
• Nu permiteti apropierea altor persoane.

Nu permiteți altor persoane, mai ales copiilor, să atingă utilajul sau cablul.

Țineți-i la distanță de zona d-voastră de lucru.

• Luați o poziție de lucru lateral sau în spatele discului de tăiat înafara zonei de tăiere.
  Înainte de tăiere, îndepărtați toate cuiele și obiectele de metal din piesa de prelucrat.
• Aveți grijă ca piesa de prelucrat să nu conțină cabluri, frânghii, șnururi sau alte obiecte similare.
• Începeți abia atunci tăierea, când banda ferăstrăului a atins turația necesară.
• Nu suprasolicitați maçina! Lucrați mai bine și mai sigur în intervalul de putere indicat.
  ■ Utilizați uneltele electrice potrivite.

Nu utilizați mașini cu o putere redusă pentru munci grele. Utilizați unealta electrică doar pentru scopurile pentru care a fost prevăzută.

De ex., nu utilizati fierăstrăul circular manual pentru tăierea crengilor sau a bucăților de lemn.

• Folosiți ferăstrăul doar cu dispozitivele de protecție complete și corect fixate și nu schimbați nimic la mașină, ce ar putea diminua siguranța.
  În cazul devierii tăieturii schimbați suportul de masă.
• Nu utilizati pânze ale ferăstrăului fisurate sau care sunt deformate.
• Folosiți doar pânze de ferăstrău bine ascuțite, deoarece cele tocite măresc pericolul reculului și suprasolicită motorul.
• Nu utilizați pânze de ferăstrău din oțel rapid înalt aliat (HSS) deoarece acest oțel este casant și friabil; trebuie să fie utilizate numai unelte conforme cu EN 847-1.

Utilizarea altor unelte și a altor accesorii poate reprezenta un pericol de accidentare pentru dumneavoastră.

Aveți grijă ca pânza de ferăstrău să fie conformă cu dimensiunile menționate la capitolul „Date tehnice” și să fie adecvată pentru materialul piesei de prelucrat.

• Utilizați numai pânze de circular a căror viteză maximă admisibilă este mai mare decât turația maximă a arborelui principal al ferăstrăului circular cu masă și cea admisibilă pentru materialul de tăiat.
• Aveți grijă să alegeți o pânză de circular adecvată pentru materialul de tăiat.
• Utilizați pana de despicat livrată. Reglajul trebuie realizat astfel, încă distanța penei față de coroana dințată a pânzei de ferăstrău fie de cel mult 2-5 mm deasupra mesei.

• La montarea pânzei de circular, asigurati-vă că pana de despicat este coliniară cu planul pânzei de circular.

• În cazul materialelor lungi, utilizați un suport suplimentar ( de ex. masă, capră ) pentru a evita răsturnarea mașinii. NU permiteți altor persoane să țină piesa de prelucrat.

• Atenție ca la prelucrare toate piesele de prelucrat să fie fixate și ghidate sigur. Nu tăiați piese de prelucrat prea mici.
• Tăiați piesele subțiri sau cu pereți subțiri numai cu ajutorul pânzelor de ferăstrău cu dinți fini.
• Tăiați numai o piesă odată. Nu tăiați niciodată mai multe piese deodată sau mai multe piese separate, strânse într-un mănunchi. Există pericolul, ca piesele separate să fie prinse necontrolat de pânza ferăstrăului.
• Nu folosiți ferăstrăul decât pentru domeniile de aplicație specificate (vezi "Utilizarea conform domeniului de aplicație specificat").
• Folositi bara de împingere la tăierea în lungime a pieselor înguste (distanța între panglica ferăstrăului și opritorul paralel sub 120 mm) (vezi instrucțiunile de lucru).
• Folosiți un lemn de împingere pentru apăsarea pieselor înguste pe tamponul paralel de oprire.

Lemne de împingere se găsesc în comerț.

• Nu folositi bare sau lemne de împingere deteriorate.
• Bara de împingere, respectiv mânerul pentru un lemn de împingere trebuie depozitate lângă ferăstrăul circular cu masă când nusunt utilizate.
• Trebuie utilizată întotdeauna carcasa de protectie pentru pânza de ferăstrău. Protectia trebuie reglată astfel, încât coroana dințată a pânzei de ferăstrău să fie acoperită în întregime, exceptând partea necesară pentru prelucrarea piesei.
• Asigurați-vă că bucățile tăiate nu pot fi prinse de coroana dințată a pânzei ferăstrăului și aruncate în jur.
• Nu îndepărtați cu mâna aşchiile, talașul și resturile din zona periculoasă a benzii ferăstrăului.
• Executați tăierile transversale numai cu opritorul oblic.
• Nu este permisă folosirea instalațiilor pendulare și a frezelor de canelat.
• Este interzisă utilizarea ferăstrăului circular pentru tăierea de șlițuri (canelură care se oprește în piesa de prelucrat).
• Nu introduceți niciodată mâna în mașina aflată în funcțiune. Păstrați mâinile, degetele și brațele la distanță de pânza de circular aflată în rotație.
• Nu prindeți niciodată peste sau în jurul pânzei de ferăstrău. Nu introduceți mâna în zona pânzei de ferăstrău în spatele șinei opritor, distanța mâinii față de pânza de ferăstrău aflată în rotație este prea mică.
• Mențineți permanent o distanță suficientă de pânza de ferăstrău. În cursul utilizării, păstrați o distanță suficientă față de componentele acționate.
• Pânza de ferăstrău se rotește. Așteptați până pânza de ferăstrău se oprește, înainte de a îndepărta așchiile, talașul și resturile.
• Nu frânați pânza ferăstrăului prin apăsare laterală.
• Feriți pânza de ferăstrău de lovituri și ciocniri. Nu o expuneți unor presiuni laterale.
  ■ Opriți maçina și scoateți stecărul din priză:

— la efectuarea lucrărilor de reparatie
— la efectuarea lucrărilor de întreținere și curățare
- înlăturării perturbațiilor (incluzând și îndepărtarea așchiilor prinse)

• verificării legăturilor de alimentare cu energie electrică, dacă nu sunt cumva încurcate sau deteriorate
  — transportului ferăstrăului
  — schimbării pânzei ferăstrăului
• în timpul părăsirii utilajului (și la întreruperi de scurtă durată)

- Întrețineți ferăstrăul cu grijă:

• Păstrați uneltele ascuțite și curate pentru a putea lucra mai bine și mai sigur.
• Respectați regulamentul de întreținere și indicațiile pentru înlocuirea uneltelor.
• Păstrați mânerele uscate și fără ulei sau grăsime.

- Verificați dacă mașina nu cumva prezintă eventuale deteriorări:

- Înaintea folosirii în continuare a maşinii trebuie verificat cu atenție, dacă dispozitivele de protectie sau părțile ușor deteriorate funcționează ireproșabil și conform scopului.

- Verificați dacă părțile mobile funcționează ireproșabil și nu sunt blocate și dacă nu există piese deteriorate. Toate piesele trebuie să fie montate corect și trebuie să îndeplinească toate condițiile pentru ca ferăstrăul să funcționeze ireproșabil.

- Dispozitivele de protectie defecte și alte părți deteriorate trebuie reparate sau înlocuite în mod competent de către un atelier specializat autorizat, dacă nu este prevăzut altceva în instrucțiunile de folosire.

- Autocolantele de siguranță deteriorate sau ilizibile trebuie înlocuite.

- Nu puneți în funcțiune mașina, dacă nu este într-o stare tehnică ireproșabilă; în acest caz, asigurați mașina împotriva pornirii prin scoaterea ștecărului din priză.

■ Nu läsați chei în utilaj!

Verificați întotdeauna înaintea punerii în funcțiune, dacă cheile și dispozitivele de reglare au fost îndepărtate.

- Depozitați aparatele nefolosite într-un loc uscat, închis, departe de copii.

Siguranța electrică

- Conductele de legătură se realizează conform IEC 60245 (H 07 RN-F) cu un diametru al conductorului de minim

- 1,5 mm² la lungimea cablului până la 25 m

- 2,5 mm² la lungimea cablului peste 25 m

- Conductele de legătură lungi și subțiri produc o cădere de tensiune. Motorul nu-și mai atinge randamentul maxim, funcționarea aparatului este redusă.

- Fișele și dozele de conectare la cablurile electrice trebuie să fie din cauciuc, PVC moale sau alt material termoplastic de aceeași rezistență mecanică, sau acoperite cu acest material.

■ Protejati-vă împotriva electrocutării. Evitați contactul corpului cu părți pământate, de ex. țevi, corpuri de încălzire, sobe, frigidere.

- Prizele cablurilor electrice trebuie să fie protejate împotriva stropirii cu apă.

- Desfășurați cablul de tot, atunci când folosiți un tambur pentru cabluri.

- Nu folositi cablul în scopuri care nu corespunde domeniului de aplicație. Feriți cablul de căldură, de ulei și muchii ascuțite. Nu folositi cablul pentru a trage ștecărul din priză.

• Controlați în mod regulat cablul ferăstrăului și în caz de deteriorare dispuneți înlocuirea acestuia de către un specialist autorizat.
• La pozarea conductorului de legătură, asigurați-vă că aceasta nu deranjează, nu este turtit, îndoit și că racordul cu stecăr nu este udat.
• Verificați cu regularitate cablurile prelungitoare și înlocuiti-le, dacă sunt deteriorate.
• Nu folositi conducte de legătură defecte.
• Folosiți în aer liber doar cabluri de prelungire autorizate și deci marcate corespunzător.
• Nu folositi legături electrice provizorii.
• Nu şuntați și nu scoateți niciodată din funcțiune instalațiile de protectie.
• Conectați aparatul folosind un releu de protectie contra curentilor vagabonzi (30 mA).

Racordul electric, respectiv reparații ale părților electrice ale mașinii trebuie efectuate de către un specialist în electricitate concesionat sau de către unul din atelierele noastre de servicii pentru clienti. Regulamentele locale privind mai ales măsurile de protectie trebuie respectate.
⚠️ Reparațiile altor părți ale mașinii trebuie efectuate de către producător sau unul din atelierele noastre de servicii pentru clienti.
⚠ Folosiți doar piese de schimb sau accesorii originale. Folosirea altor piese de schimb și altor accesorii poate duce la accidentarea utilizatorului. Producătorul nu răspunde de daunele astfel provocate.

Descrierea utilajului/piese de schimb

Nr.	Denumire Nr. comandă
1	Carcasă de protectie	363411
2	Pană de despicat 363395
3	Pânza de ferăstrău	363421
4	Suport al mesei	363383
5	Teu ---
6	Element de lărgire a mesei, extensibil	363382
7	Suport de teu	---
8	Scală pentru opritor longitudinal	363384
9	Pârghie de fixare pentru opritorul longitudinal	---
10	Loc montaj pentru bara de împingere	---
11	Tablă de rezemare C	363378
12	Piciorul mesei A	363375
13	Contrafișă de legătură E	363376
14	Picior de cauciuc	363374
15	Contrafișă de legătură D	363377
16	Tablă de rezemare B	363379
17	Comutator pornit/oprit	363386
18	Manivelă pentru reglarea înălțimii	363409
20	Şurub de fixare pentru pânza de ferăstrău	---
21	Pârghie de blocare	---
22	Set opritor transversal și oblic	363414
23	Sanie de împingere	363381
Nr.	Denumire	Nr. comandă
24	Cheie de montaj	363416
25	Cheie inelară	363415
26	Bară de împingere	363410
27	Flanșa pânzei ferestrăului	363398
28	Şurub cu cap hexagonal	363399
29	Capacul periei de cărbune	363390
30	Perie de cărbune	363389
31	Furtun de aspiratie	363403
32	ștuțul pentru aspiratorul așchiilor	363402
34	Şurub cu mâner în formă de stea	---
35	Piuliță cu mâner în formă de stea	363428
36	Placă de legare la pământ	363380
37	Întrerupătorul de protectie a motorului	---

Montare

Siguranța pentru transport

▶ Demontați mai întâi siguranța pentru transport dintre motor și carcasă.
▶ B Fixați grătarul de acoperire pentru baza mașinii (36) cu şuruburile St 4.2 x 12

Montarea suportului

▶ C îmbinați mai întâi cu şuruburi câte 2 picioare de masă (12) cu o tablă de rezemare (16). Utilizați în acest scop câte 4 şuruburi cu cap aplatizat, cu gât pătrat M 6 x 12 (şurub torban), șaibe A 6,4 și piulite cu autoblocare.
▶ C Apoi înșurubați câte o contrafișă de legătură ① (15). Utilizați în acest scop câte 2 șuruburi cu cap aplatizat, cu gât pătrat M 6 x 12, șaibe A 6,4 și piulițe cu autoblocare.
▶ C îmbinați cele 2 jumătăți ale cadrului cu câte 2 table de rezemare © (11) și contrafișe de legătură E (13).
Fixați cele 4 picioare de cauciuc (14) de picioarele mesei Ⓐ.

Fixarea ferăstrăului pe suport

D Asezați acum ferăstrăul astfel pe suport, încât găurile din carcasa ferăstrăului (A) să se suprapună cu găurile din tablele de rezemare ale cadrului (B).
D Înşurubați ferăstrăul circular cu masă de suport cu ajutorul celor patru şuruburi cu cap hexagonal M 6 x 45, al şaibelor suport ∅ 16 x ∅ 6,6 x 1,6 și al piulițelor cu autoblocare M6 livrate.
▶ E Fixați carcasa de protectie (1) de pana de despicat (2).
▶ H înșurubați din nou mânerul (18) de roata de mână.
▶ V Introduceți furtunul de aspiratie (31) la racordul de pe carcasa (32).
▶ Introduceți furtunul de aspiratie (31) la racordul de pe carcasa de protectie (1).
▶ F Puteți pune pe lateral bara de împingere (26) pentru a o avea la dispoziție.

Pregătirea punerii în funcțiune

Pentru a asigura funcționarea ireproșabilă a mașinii, respectați următoarele indicații:

• Asezați ferăstrăul într-un loc, care îndeplinește următoarele condiții
• stabil la alunecare
• fără oscilații
• plan
• fără pericol de împiedicare
  — luminozitate suficientă

- Verificați înainte de fiecare utilizare:

— dacă conductele de legătură nu au defecte (fisuri, tăieturi etc.)
! nu utilizati cabluri defecte

— starea regulamentară a carcasei de protectie

- reglarea penei de despicat (vezi Reglarea penei de despicat)

— dacă suporturile de masă sunt în bună stare de functionare

— dacă bara de împingere este la îndemână

— dacă pânza de ferăstrău este în stare impecabilă

- Nu utilizati pânze ale ferăstrăului fisurate sau care sunt deformate.

- Nu utilizati pânze de ferăstrău din oțel HSS.

- Înlocuiți imediat adaosul mesei, care este uzat sau deteriorat.

- în cursul tăierii cu ferăstrău, plasați-vă lateral față de zona periculoasă (pânza de ferăstrău) a uneltei

— la lucrul cu piesa

— la întreruperi sau la părăsirea ferăstrăului pe placa mesei

Punerea în funcțiune

Directia de rotație a pânzei de ferăstrău

Aveți grijă ca direcția de rotație a pânzei de ferăstrău să coincidă cu direcția de rotație dată pe carcasa de protecție (1).

Selectia pânzei de ferăstrău

Aveți grijă la alegerea pânzei de ferăstrău, să nu fie utilizate pânze tocite sau deteriorate și ca diametrul orificiului pânzei să fie de 30 mm. Pânza de ferăstrău tip, livrată odată cu aparatul, este indicată pentru lemn și cele mai multe materiale plastice.

Pentru alte tipuri de tăiere, există alte pânze de ferăstrău care pot fi livrate la cerere. Întrebați furnizorul sau întrebați-ne pe noi.

Racordarea la rețea

Comparați tensiunea indicată pe placa de constructie cu tensiunea rețelei și conectați aparatul la priza potrivită și prevăzută regulamentar.

i Motor cu curent alternativ:

Folosiți o priză de protecție cu pământare, cu tensiunea de rețea 230 V, cu dispozitiv de protecție contra curenților vagabonzi (comutator FI 30 mA).

i Asigurarea: 16 A

Folosiți cabluri de conectare și de prelungire conform IEC 60 245 (H 07 RN-F) cu un diametru de cel puțin

■ 1,5 mm² la lungimea cablului până la 25 m
■ 2,5 mm² la lungimea cablului peste 25 m

Impedanță inertă a rețelei

Din cauza unor condiții nefavorabile pe rețea, conectarea aparatului ar putea provoca scăderi de tensiune de scurtă durată, care ar putea afecta alte aparate (de ex. pâlpâirea unei lămpi).

La o impedanță a rețelei de Z_max 0,382 Ω, nu sunt de așteptat astfel de perturbații. Pentru informații suplimentare, întrebați la întreprinderea dvs. locală de furnizare a energiei electrice.

Nu folosiți aparate, la care comutatorul nu poate fi deschis și închis. Comutatoarele defecte trebuie imediat reparate sau înlocuite de către Serviciul pentru clienți.

Conectarea

Apăsați butonul verde ( I ) de pe comutator.

La o pană de curent aparatul se oprește automat. Pentru repornire se apasă din nou butonul verde (1).

Apăsați butonul roșu (0) de pe comutator.

Motorvédelem

Motorul are un comutator de protecție și se oprește singur în caz de suprasolicitare.

Motorul poate fi repornit după o pauză de răcire (ca. 5-10 min).

În acest scop, apăsați

1. butonul roşu (0)
2. butonul mic negru (37)
3. butonul verde ( I ) pentru pornire.

Aspirarea prafului / aşchiilor

⚠ Praful de lemn emanat în timpul folosirii diminuează vizibilitatea și este partial dăunător sănătății.

Dacă se taie lemn, la ștuțul de aspirare (32) trebuie conectată o instalatie de aspiratie a așchiilor (de ex. un aspirator mic transportabil).

Aspirarea aşchiilor

Racordati o instalație de aspirație a așchiilor sau un aspirator mic, cu un adaptor adecvat, la ștuțurile de aspirare a așchiilor (32) (∅ 39 mm).

Viteza aerului la ștuțurile de aspirare ale ferăstrăului ≥ 20 m/sec

Pentru aspirația pulverilor ce prezintă un pericol deosebit pentru sănătate, cancerigene sau uscate, utilizati un aspirator special.

Reglarea ferăstrăului

Înainte de lucrările de reglaj, scoateți stecărul de rețea din priză.

Reglarea penei de despicat

Pana de despicat este un dispozitiv de protectie important, care împiedică mișcările de recul ale piesei.

Utilizați întotdeauna pana de despicat livrată.

▶ T Pentru a asigura functionarea penei de despicat, distanța ei față de coroana dințată a pânzei de ferestrău trebuie să fie de cel mult 2-5 mm deasupra mesei.
▶ Q Slăbiți cele 8 şuruburi ale suportului de masă și îndepăratați suportul de masă.
i Pânza de ferăstrău trebuie să se afle în poziția superioară maximă.
Desfaceți puțin cele 2 şuruburi cu cap hexagonal și reglați corect pana de despicat. Pana de despicat trebuie să fie coplanară cu pânza de circular.
▶ T Atentie la dimensiunile indicate.
Strângeți bine cele două şuruburi cu cap hexagonal cu cheia inelară (25).

Element extensibil de lărgire a mesei

G, H Desfaceți cele două şuruburi fluture din stânga și din dreapta sub masa ferăstrăului și trageți elementul de lărgire a mesei (6) la lățimea dorită.
Strângeti apoi din nou bine şuruburile fluture.

Sania de împingere

▶ Rabatați pârghia de blocare (21) în sensul invers al acelor de ceasornic, apoi puteți deplasa sania de împingere.

Reglarea înălțimii de tăiere

J înălțimea de tăiere poate fi reglată cu ajutorul roții de mână (18) în mod continuu în gama 0 – cca. 74 mm.

Înainte de reglarea înățimii de tăiere, strângeți șurubul de fixare pentru pânza de ferăstrău (20).

Reglați înălțimea de tăiere cu cca. 5 mm mai sus decât grosimea materialului.

Reglarea poziției oblice a pânzei de ferăstrău

Nu este permisă reglarea poziției oblice a pânzei de ferăstrău în timpul funcționării pânzei ferăstrăului. Motorul trebuie să fie oprit.

▶ K, L Desfaceti şurubul de fixare (20).
- Împingeți înăuntru roata de mână (19) și rotiți-o până este indicat unghiul dorit (0° - 45°).
Strângeti bine şurubul de fixare.

Ajustarea afişării unghiului:

▶ Opriti ferăstrăul și scoateți stecărul de conectare la rețea.
▶ Orientați vertical pânza de ferăstrău cu un cornier opritor.
▶ K Desfaceti şurubul (A) şi glisați indicatorul de unghi la marcajul 0°.

Instalarea și reglarea opritorului longitudinal

Montarea opritorului longitudinal pe placa mesei ferăstrăului

▶ M Montați bara opritor (5) mcu cele 2 piulițe cu mâner în formă de stea, şuruburi cu cap hexagonal și şaibe livrate de suportul opritorului.

Asigurați-vă că opritorul este reglat corect (vezi „Munca cu ferăstrăul").

Reglarea opritorului longitudinal

▶ Asezați opritorul longitudinal în profilul de ghidare de pe masă.
▶ N Reglați dimensiunea dorită și apăsați în jos pârghia (9).
▶ Pentru a obține o tăietură exactă, realizați mai întâi o tăiere de probă și ajustați opritorul.

Instalarea și reglarea opritorului transversal

Opritorul transversal livrat împreună cu ferăstrăul poate fi utilizat ca opritor transversal și opritor oblic.

Asigurați-vă că opritorul este reglat corect (vezi „Munca cu ferăstrăul").

Utilizați un vinclu pentru reglarea exactă a unui unghi de 90°.

Montarea opritorului transversal pe placa mesei ferăstrăului

Glisați opritorul transversal în canelura de pe placa mesei ferăstrăului.

Utilizați sania de împingere pentru tăieturile de îmbinare la colt.

Strângeti bine şurub cu mâner în formă de stea (34).

Reglarea unghiului

▶ O Desşurubați piulița cu mâner în formă de stea (35) și reglați opritorul oblic stellen la unghiul dorit.
Strângeti din nou bine piulița cu mâner în formă de stea (35).

Munca cu ferăstrăul

Înaintea începerii muncii, verificați următoarele măsuri de siguranță, pentru a reduce pe cât posibil pericolul de accidentare:

• Carcasa protecție, pana de despicat și pânza ferăstrăului sunt o. k.?
  ■ Pânza ferăstrăului ascuțită?
• Sunt opritoarele și bara de împingere la îndemână?
• Locul de muncă în ordine?
• Este interzisă punerea în funcțiune a aparatului înaintea citirii acestor instrucțiuni de folosire, a respectării tuturor indicatiilor și a montării aparatului conform descrierii!

Înainte de a efectua modificări sau reglaje la ferăstrău (de exemplu, schimbarea pânzei de ferăstrău)

— opriți aparatul
- așteptați oprirea pânzei ferăstrăului
- scoateți din priză stecărul

Tineți cont de asemenea de următoarele:

■ Stati în afara domeniului de pericol.
- Asezați mâinile plat, cu degetele strânse pe piesă. Împingetți piesa cu mâna doar până la cantul anterior al carcasei de protectie.
- Nu îndepărtati aşchiile, schijele etc. cu mâna.

Respectați în mod obligatoriu toate indicațiile de protectie.

Tăierea pieselor înguste

(Lățimea mai mică de 120 mm).

Împingeti piesa înainte cu ambele mâini, folositi în raza pânzei de ferăstrău bara de împingere (26).

!

În cazul pieselor foarte plate și înguste (cu lățime de până la 30 mm), utilizați suprafața de ghidare inferioară a teului (5).

5 26

Tăierea pieselor late

- Pentru tăiere, împingeți piesa cu mâna plată și degetele strânse, de-a lungul opritorului.

Tăieri transversale/tăieri de îmbinare la colt

• Glisați opritorul transversal (22) în canelura de ghidare din masă și reglați-l la unghiul dorit.
• Ímpingeți opritorul longitudinal (5) în poziția dorită astfel încât piesa să poată fi așezată în siguranță.
• Aşezati piesa de tăiat pe şina opritorului.
• Tineți fix piesa și glisați opritorul transversal (22) spre pânza de ferăstrău. Dacă este cazul, utilizati bara de împingere.

Reglați teul astfel, încât să ajungă până la pânza de ferăstrău.

Întreținerea și curățarea

Înaintea oricărei lucrări de întreținere și curățare

• opriti aparatul
• așteptați oprirea ferăstrăului
• scoateți din priză stecărul

Erorile la maşină, inclusiv la dispozitivele de protectie sau la pânza de ferăstrău, trebuie raportate responsabilului cu siguranța imediat după descoperire.

Executarea lucrărilor suplimentare de întreținere și reparație, comparativ cu cele descrise în acest capitol, este permisă doar serviciului pentru clienti.

Dispozitivele de siguranță demontate pentru executarea lucrărilor de întreținere și curățare, trebuie montate la loc în mod regulamentar și trebuie verificate în mod obligatoriu.

Utilizați numai piese originale. Alte piese pot produce pagube și accidentări imprevizibile.

Întreținerea

Schimbarea pânzei ferăstrăului

Înaintea schimbării pânzei de ferăstrău:

• opriti aparatul
• așteptați oprirea ferăstrăului
• scoateți din priză stecărul

- Pânza ferăstrăului este o piesă care se uzează și se tocește după folosirea îndelungată sau repetată.

Schimbați pânza de ferăstrău sau dati-o la ascuțit.

• Nu utilizati pânze de ferăstrău din oțel HSS.
• Nu utilizati pânze ale ferăstrăului fisurate sau care sunt deformate.
• Utilizați doar pânze de ferăstrău bine ascuțite.
• Pânza de ferăstrău trebuie să îndeplinească cerințele indicate conform capitolului „Date tehnice“.

⚠️ Pericol de tăiere! Purtați mănuși de protecție în timpul înlocuirii pânzei ferăstrăului.

Folosiți doar pânze de ferăstrău potrivite.

⚠️ Pericol de ardere! La scurt timp după tăiere, pânza de ferăstrău mai este fierbinte.

▶ Aduceti pânza de ferăstrău în pozitia superioară maximă.
▶ E îndepărtați carcasa de protectie (1).
▶ Q Slăbiti cele 8 şuruburi ale suportului de masă și îndepăratați suportul de masă.
R Fixați flanșa pentru pânza de ferăstrău cu cheia de montaj (27) și desfaceți șurubul hexagonal (28) cu cheia inelară (25).

Purtați mănuși de protectie.

▶ S Îndepărtați şurubul hexagonal (28) și flança pânzei ferăstrăului (27). Extrageti pânza de ferăstrău (3).

Înaintea montării unei noi pânze de ferăstrău, curățați dispozitivul de fixare a pânzei de ferăstrău cu o lavetă sau cu o pensulă
▶ Curățati flanșa.

Montarea pânzei de ferăstrău se realizează în ordine inversă.

① Respectați direcția de rotație a pânzei de ferăstrău (vezi săgeta de pe pânza de ferăstrău). Dinții pânzei de ferăstrău trebuie să indice în direcția marginii din față a mașinii, iar direcția săgeții de pe pânza de ferăstrău trebuie să corespundă cu direcția săgeții de pe protecție.

⚠️ La final, montați la loc carcasa de protectie.

▶ Verificați zilnic dacă aspirația funcționează la o capacitate suficientă.
- Dacă timpul de frânare al motorului nu se încadrează în intervalul de 10 secunde, piesele de uzură ale aparat cu frânei de motor trebuie înlocuite doar de către producător.

Schimbarea suportului de masă

⚠️ Q Înlocuiti imediat un suport de masă (4) uzat sau deteriorat.

Schimbarea periilor de cărbune

Înlocuiti periile de cărbune, când sunt uzate.

▶ B Asezați mașina pe o parte, desfaceți cele 6 şuruburi și demontați grătarul de acoperire pentru baza mașinii.
Demontați capacele periilor de cărbune (29) de pe ambele părți ale capacului motorului, rotind cu o șurubelniță corespunzătoare în sensul opus al acelor de ceasornic.
▶ Scoateți peria de cărbune, având grijă la poziția suportului arcurilor.
Montați noile perii de cărbune (30), având grijă la poziția corectă a suportului arcurilor.
- Înlocuiti periile de cărbune în pereche!
Înşurubați din nou capacul de acoperire al periilor de cărbune (29).
Înşurubați din nou grătarul de acoperire pentru baza mașinii și ridicati la loc mașina.

Ajustarea la 45° și la 90°

Dacă pânza de ferăstrău nu atinge unghiul standard de 45° sau 90° față de placa mesei, puteți regla opritoarele finale după cum urmează:

Asezați mașina pe o parte și demontați grătarul de acoperire pentru baza mașinii. Desfaceți contrepiulițele opritoarelor finale și poziționați pânza de ferăstrău la 90° și 45° față de masa ferăstrăului. Strângeți din nou bine contrapiulita.
Înşurubați din nou grătarul de acoperire pentru baza mașinii și ridicăți la loc mașina.

Curățarea

i Tineți cont de următoarele, pentru a menține ferăstrăul în stare de funcționare:

• Curățați la intervale regulate carcasa mașinii cu o lavetă moale sau cu o pensulă, de preferință după fiecare utilizare.
• Păstrați șlițurile de aerisire a motorului curate și fără praf și murdărie prinse.
  ■ Nu stropiți aparatul cu apă.
• Îndepărtați rumegușul și praful doar cu peria sau cu aspiratorul.
• Curățati și ungeti în mod regulat toate piesele mișcătoare.

i Nu folositi niciodata unsoare!

Folosiți de ex. ulei pentru mașinile de cusut, ulei hidraulic subțire sau ulei pulverizat, compatibil cu mediul înconjurător.

- Asigurați-vă, că pânza ferăstrăului rămâne fără rugină și rășină.

- Îndepărtați resturile de rășină de pe masa ferăstrăului.

i Resturile de rășină se pot îndepărta cu un spray obișnuit de întreținere și îngrijire.

Transportul

Înaintea fiecărui transport se scoate stecărul din priză.

i Transportați ferăstrăul numai cu pânza de ferăstrău coborată. Astfel evitați accidentarea cu pânza ferăstrăului.

Pentru manipularea și pentru transportul mașinii, utilizați întotdeauna doar dispozitivele de transport (de ex, placa mesei) și niciodată dispozitivele de protectie (de ex. carcasa de protectie).

Depozitarea

Scoateți stecărul din priză.

Depozitați aparatele nefolosite într-un loc uscat, închis, departe de copii.
Înaintea unei depozitări mai îndelungate, respectați următoarele indicații pentru a asigura o durată de viață îndelungată și o utilizare ușoară a aparatului de tăiere a crengilor la înălțime:
– Realizați o curățare temeinică.
- Tratați toate piesele mobile cu un ulei care nu afectează mediul înconjurător.

i Nu folositi niciodată unsoare!

Garantia

Atenție la declarația de garanție anexată.

Defecțiuni posibile

Înaintea remedierii unei defectiuni:

• opriti aparatul
• așteptați oprirea ferăstrăului
• scoateți din priză stecărul

După remedierea unei defectiuni, se repun în funcțiune și se verifică instalațiile de siguranță.

Defecțiunea	Cauza posibilă	Remedierea
Utilajul nu pornește după conectare sau se oprește singur în cursul mersului în gol	Pană de curentCablu prelungitor defectMotor sau comutator defectPânză ferăstrău înțepenităPeriile de cărbune uzate după o perioadă de exploatare mai lungă	Înlocuiti siguranțaVerificați cablul, nu utilizați cabluri defecteMotorul sau comutatorul vor fi verificate sau reparate de către un electrician concesionat, resp. vor fi înlocuite prin piese originaleÎndepărtați cauzaSchimbați periile de cărbune
Mașina se oprește în timpul tăierii	Pânza ferăstrăului tocităavans prea mare	Schimbați pânza de ferăstrăuSe lasă motorul să se răcească și se continuă cu o presiune mai mică
Piesa se înțepenește la împingere	Pânza de ferăstrău este tocită	Țineți piesa și opriți imediat motorul. Apoi, dați la ascuțit pânza de ferăstrău, respectiv schimbați-o cu una nouă
Pete de arsură pe suprafața de tăiere	Pânza ferăstrăului este nepotrivită pentru munca efectuată sau este tocită	Dispuneți ascuțirea sau înlocuirea pânzei de ferăstrău
Ieșirea așchiilor înfundată	Nu este conectată instalația de aspirațiePuterea de aspirație prea mică	Se oprește ferăstrăul, se îndepărtează așchiile și se conectează o instalație de aspirațieSe oprește ferăstrăul, se îndepărtează așchiile și se mărește puterea de aspirație (viteza aerului 20 m/sec la ștuțul de aspirație)
Ferăstrăul vibrează	Pânza de ferăstrău este deformatăPânza de ferăstrău nu este corect montată	Schimbați pânza de ferăstrăuFixați corect pânza de ferăstrău
Tăietura nu este în unghi drept	Opritoarele finale pentru unghi nu sunt reglate cu precizie	Ajustați pânza de ferăstrău la 90° și 45° exact în unghi drept față de masa ferăstrăului, vezi „Ajustarea la 45° și 90°“

Date tehnice

Model PTK 250 S
An de constructie	vezi ultima pagină
Puterea motorului P_1 1800 W S1
Tensiunea de rețea	230
Frecvența de rețea	50 Hz
Clasa de protectie	II (izolatie de protectie)
Turația pânzei de ferăstrău	5.000 min^-1
Siguranța pe rețea	16 A
∅ maxim pânză de ferăstrău din material dur	250 mm
∅ minim pânză de ferăstrău din material dur	245 mm
Grosimea pânzei de ferăstrău	1,8 mm
Lățime de tăiere	3,0 mm
Numărul dinților	40
Grosimea penei de despicat 2 mm
Orificiul de prindere pânză de ferăstrău	30 mm
Viteză de tăiere (în caz de pânză de ferăstrău cu ∅ maxim)	65,4 m/s
Înălțime de tăiere la 90° (în caz de pânză de ferăstrău cu ∅ maxim)	cca. 0 – 74 mm
Înălțime de tăiere la 45° (în caz de pânză de ferăstrău cu ∅ maxim)	cca. 54 mm
Reglare oblică (domeniul de oscilare)	0° – 45°
Mărimea mesei de ferăstrău:	630 x 510 mm
Dimensiuni masă (cu lărgire)	630 x 760 mm
Înălțime masă (cu cadru)	920 mm
Greutate cu cadru cca. 23 kg
∅ racord de aspirare carcasă de protectie	32 mm
∅ racord de aspirare 39 mm

Pentru aspiratie se pot folosi aspiratoare mici uzuale sau aspiratoare industriale.
