KULLANIM KILAVUZU PTK 250 S ATIKA

Kullanma kılavuzu – Güvenlik açıklamaları

Yedek parçalar

Seite 1

Page 13

Page 24

Стр. 36

Str 48

1. oldal

Strana 70

Pagina 81

Blz. 93

Stronie 104

Pagina 116

Strana 128

Stran 139

Sayfa 150

PTK 250 S

Bu kullanma kılavuzunu okumadan, içindeki tüm açıklamalara dikkat etmeden ve aleti anlatıldığı şekilde monte etmeden önce bu aleti kullanmayınız.

Bu kullanma kılavuzunu bir başvuru kaynağı olarak saklayınız.

İçindekiler

AB-Uygunluk beyan:	150
Ses değerleri	150
Teçhizattaki simgeler 151
Kullanma kılavuzu simgeleri 151
Teslimat kapsamı	151
Usul ve kurallara uygun kullanım	151
Diğer riskler 152
Çalışma güvenliği	152
Kesim aleti tanım / Yedek parçalar	154
Montaj	155
Transport güvenliği	155
Montaj ayaklık	155
Testerenin alt takıma bağlantısı	155
Çalıştırma ön hazırlıkları	155
Çalıştırma	155
Şebeke bağlantısı	155

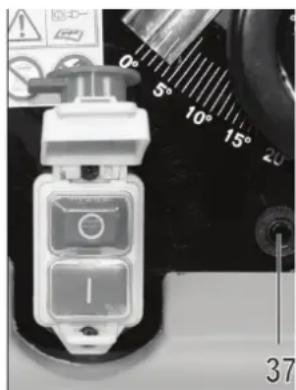

Açma / kapatma şalteri	156
Toz/talaş emme 156
Testere ayarları	156
Ayırma kaması ayarı	156
Çekilebilir tezgah genişletmesi	156
Sürgülü kızaklar	156
Kesit yüksekliği ayarı	156
Testere bçağı-Eğik pozisyon ayarı	156
Uzunlamasına dayanağın yerleştirilmesi ve ayarı	157
Çapraz dayanağın yerleştirilmesi ve ayarı	157
Testereyle çalışma	157

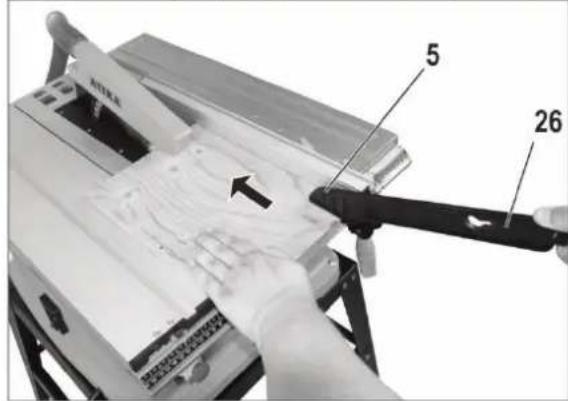

İnce materyallerin kesilmesi 157

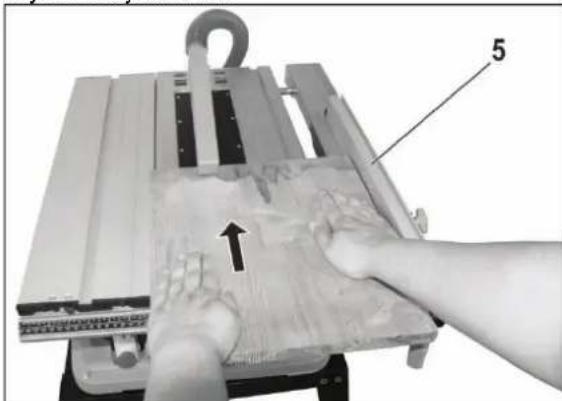

Geniş materyallerin kesilmesi 157
Çapraz kesimler/Gönyeli kesimler 158
Bakım ve temizlik 158
Bakım	158
Temizlik	159
Nakliye esnasında 159
Depolama	159
Garantie	159
Muhtemel arızalar	159
Teknik özellikler	160

AB-Uygunluk Beyani

No. (S-No.): 13375

AB-Kriterleri 2006/42/AB kapsamınca

Burada

ATIKA GmbH

kuruluşu sadece kendi sorumluluğuna dayanarak bu beyandaki söz konusu ürünün

yukarıda belirtilen AB-Kurallarına ve ayrıca aşağıda belirtilen diğer kurallara uygun olduğunu beyan etmektedir:

2004/108/AB ve 2011/65/EU.

Aşağıda belirtilen uyumlu hale getirilmiş standartlar uygulanmaktadır:

EN 61029-1:2009+A11; EN 61029-2-1:2010;

EN 55014-1:2006+A1; EN 55014-2:1997+A1+A2;

EN 61000-3-2:2006+A1+A2; EN 61000-3-11:2000

Teknik dokümanların başvuru kaynağı:

ATIKA GmbH – Teknik ofis – Josef-Drexler-Str. 8

i.A. G. Koppenstein, Konstrüksiyon hattı

Ses değerleri

DIN EN ISO 4871

Seri testere bıçaklı masa testeresi olarak makinenin kullanım.

	Ses seviyesi	Çalışma alanındaki ses basınç seviyesi
Çalışma halinde	L_WA = 108,7 dB(A)	L_pA = 95,7 dB(A)
Ölçüm belirsizliği faktörü	K_WA = 3 dB(A)	K_pA = 3 dB(A)

Verilen değerler emisyon değerleridir ve bu değerler aynı zamanda işyeriyle ilgili güvenlik değerleri anlamına gelmez. Emisyon ve emisyon seviyeleri arasında bir korelasyon olmasına rağmen ek güvenlik önlemlerinin alınmasının gerekli olup olmadığı na dair kesin bir ilinti yoktur. İşyeri için geçerli olan emisyon seviyelerini etkileyebilecek faktörler işin süresine, çalışma mekanının kendi özelliklerine, diğer gürültü kaynaklarına, vs. bağlıdır, örn. mevcut makinelerin sayısı ve yakınlarda yapılan diğer işler bu kapsam içersindedir. Geçerli olan işyeri değerleri aynı şekilde ülkeden ülkeye farklılık göstermektedir. Bu bilgi makineyi kullanan kişiye olası tehlikeleri ve riskleri daha iyi tanıyabilme imkanı vermektedir.

Teçhizattaki simgeler

		Çalıştırmaya başlamadan önce kullanmakılavuzunu ve güvenlik açıklamalarını okuyun ve bu açıklamalara uyun.
		Tamirat, bakım ve temizlik çalışmalarından önce motoru kapatın ve fişini çekin.
		Testere bçağından dolayı parmakların ve ellerin yaralanması tehlikesi.
		Yağmura maruz bırakmayın. Nemden koruyun.
		Göz ve kulak koruyucu takın.
		Toz maskesi takın.
		Ürün, ürün için geçerli olan Avrupa direktifleri kapsamına uygundur.
		Makine koruma sınıfı II (koruma izolasyonlu).
		Elektrikli aletler çöp kutusuna atılmamalıdır. Araçlar, aksesuarlar ve ambalajlar çevre dostu geri dönüşüm olarak değerlendirilmelidir.
Elektrikli ve elektronik eski cihazlar hakkındaki 2012/19/EU Avrupa talimatlarına göre artık kullan:lamayan elektronik cihazlar ayrı toplanmalı ve çevre dostu yeniden değerlendirmeye tabii tutulmalıdır.

Kullanma kılavuzu simgeleri

	Tehdit edici tehlike veya tehlikeli durum. Bu açıklamalara dikkat edilmemesi yaralanmalara yol açabilir veya maddi hasarlara sebep olabilir.
	Doğru kullanılmasıyla ilgili önemli açıklamalar. Bu açıklamalara dikkat edilmemesi arızalara yol açabilir.
	Kullanıcıya yönelik açıklamalar. Bu açıklamalar tüm fonksiyonlardan tam olarak faydalanmanıza yardımcı olur.
	Montaj, işletme ve bakım. Burada ne yapmanız gerektiği size tam olarak açıklanmaktadır.
	Metinde şekil nosu belirtildiğinde lütfen ekteki montaj ve kullanma kılavuzuna bakın.

Teslimat kapsamı

• Masa testeresi PTK 250 S
– Güç kablolu ve konektörlü
- HM - Testere çapı: ∅ 250 / 30 mm x 3,0; 40 diş
- Ayırmakaması
- Toz emme bağlantı koruyucu başlık
- Çapraz dayanak
• Uzunlamasına dayanak
- Çekilebilir tezgah genişletmesi, sağ
- Sürgülü kızaklar
- İtme çubuğu
- Toz emme hortumu
- Vida torbas _1
- Testere bıçağını değiştirmek için 2 anahtar
- Yükseklik ayarı için krank
- Zemin kapağ1
- Kasa bileşenleri:
- 4 tezgah bacağ
- 2 kısa çerçeve parçası
– 2 uzun çerçeve parçası
- 2 kısa bağlantı çubuğu
- 2 uzun bağlantı çubuğu
- 4 montaj ayağı
- Orijinal adet kullanma kılavuzu
• Montaj ve işletme kılavuzu
- Garanti açıklaması

Teslimatı aldıktan sonra karton içeriğini aşağıdaki hususlara göre kontrol edin

▶ Eksik bir şey olup olmadığını

▶ Muhtemel nakliye hataların n olup olmadığını

Eksiklikleri derhal ürünü satın aldığınız mağazaya, teslimatçı firmaya ya da üretici firmaya bildirin. Daha sonraki şikayetleriniz dikkate alınmayacaktır.

Usul ve kurallara uygun kullanım

• Masa testeresi sadece dikdörtgen veya kare kesitli sunta, kontrplak ve lif levhalar gibi masif ahşap ürünlerin ve plaka materyallerin dairesel testere bçakları kullanılarak uzunlamasına ve enine kesimi için öngörülmüştür, kesme işleminde sadece EN 847-1 normlarına uygun olan testere bçakları kullanılmalıdır.
• HSS-Çeliğinden (yüksek alaşmlı paslanmaz çelik) mamul testere bçaçaklarının kullanımı bu çeliğin sert ve kırılgan olmasından dolayı yasaktır. Testere bçağının kırılmasından ve testere bçağı parçalının dışarıya fırlamasından dolayı yaralanma tehlikesi.
• Yuvarlak materyallerin kesimi (yuvarlak odunlar, yakacak odunlar, vs.) için uygun değil.
• Testere bıçağının çapı 245 ve 250 mm arasında olmalıdır.
• Sadece güvenli şekilde konulabilinen materyallerin kesim işlemi yapılmaldır.
• Usul ve kurallara uygun kullanım kapsamı içersine üretici firma tarafından öngörülmüş olunan işletme, bakım ve onarım şartlarına uyulması ve kullanma kılavuzunda anlatılan güvenlik açıklamalarının yerine getirilmesi girmektedir.

TR

• Geçerli olan yerel kazalardan korunma kurallarına, diğer genel olarak kabul edilen iş sağlığı ve güvenlik tekniği kurallarına uyulmalıdır.
• Bunun dışında kalan her türlü kullanım usul ve kurallara aykırı kullanım olarak kabul edilmektedir. Bunun sonucunda ortaya çıkabilecek hasarlar üretici firmanın sorumluluğu dışındadır: bunun sorumluluğu yalnız kullanıcıya aittir.
• Testerede keyfi olarak yapılacak değişiklikler sonucunda ortaya çıkabilecek her türlü zarardan dolayı üretici firmanın sorumluluğu ortadan kalkar.
• Teçhizat sadece teçhizatı kullanmasını bilen ve tehlikeleri hakkında bilgilendirilmiş olunan kişiler tarafından donatılmalı, kullanılmalı ve bakımı yapılmalıdır. Onarım işleri sadece firmamız tarafından veya bildirdiğimiz müşteri hizmetleri servisi tarafından yaptırılmalıdır.
• Makine patlama tehlikesi altında bulunan çevrede kullanılmamalı ve yağmura maruz bırakılmamalıdır.
• Metal parçalar (çiviler vs.) kesilecek olunan materyalden kesinlikle çıkartılmalıdır.

Diğer riskler

Usul ve kurallara uygun kullanımda bile ilgili güvenlik kurallarının tümüne uyulmasına rağmen kullanım amacına yönelik belirli konstrüksiyonlardan dolayı başka riskler oluşabilir.

Diğer riskler "Güvenlik açıklamalarına" ve "Usul ve kurallara uygun kullanıma" ve kullanma kılavuzuna tam olarak dikkat edildiğinde minimum seviyeye düşürülebilinir.

Dikkat ve duyarlı davranış insanların yaralanması veya maddi hasar oluşması riskini azaltır.

• Parmak ve ellerin iş aleti (testere bıçağ.) veya materyalden dolayı yaralanma tehlikesi, örneğin testere bıçağını değiştirirken.
• Geri savrulan testere parçalarından dolayı yaralanma.
  ■ Materyal veya materyal parçaları geri tepebilir.
• Testere bıçağı kırılabilir ve dışarı fırlayabilir.
• Talimatlara uygun olmayan elektrik bağlantı hatlarının kullanılmasından dolayı elektrik tehlikesi.
• Açık olan elektrikli yapı elemanlarında gerilim içeren parçalara dokunulması.
• Kulak koruma takılmaksızın yapılan uzun süreli işlerde işitme kaybı.
• Toz emme sistemi olmayan makinelerle çalışırken sağlığa zararlı odun tozlarının emisyonu.

Ayrıca tüm tedbirlerin alınmasına rağmen diğer gizli riskler de oluşabilir.

Çalışma güvenliği

⚠ Usul ve kurallara aykırı kullanıldığında odun işleme makineleri tehlikeli olabilir. Elektrikli aletler kullanıldığı zaman yangın, elektrik çarpması ve insanların yaralanması risklerini ortadan kaldırmak için güvenlik tedbirlerine tam olarak uyulmalıdır.

Kendinizi ve diğer insanları olası yaralanmalara karşı korumak için makineyi çalıştırmaya başlamadan önce aşağıdaki açıklamaları ve meslek kuruluşlarınızın kazalardan korunma kurallarını veya ilgili ülkede geçerli olan güvenlik açıklamalarını okuyun ve bu hususlara dikkat edin.

Güvenlik açıklamaları konusunu makineyle çalışan herkese anlatın.
Bu güvenlik açıklamaların bir başvuru kaynağı olarak saklayın.

• Kullanmaya başlamadan önce kullanma kılavuzu yardımıyla makineye aşinalık kazanın.
• Dikkatli olun. Ne yaptığınıza dikkat edin. Çalışırken akıllı hareket edin. Yorgun olduğunu veya uyuşturucu, alkol ya da ilaç aldığınız zaman makineyi kullanmayın. Makineyi kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir.

- Anormal vücut duruşundan kaçının. Güvenli bir duruş sağlayın ve her zaman dengenizi koruyun. Ön tarafa doğru uzanmayın.

■ Uygun iş elbisesi giyin:

• Bol elbiseler veya takı eşyaları takmayın, bunlar makinenin hareketli parçalarına takılabilirler
• Kaymaya karşı dayanıklı ayakkabı giyin
  – Uzun saçlar için bir saç filesi

- Kişisel koruma donanımları kullanın:

• Kulak koruyucu (çalışma alanındaki ses seviyesi 85 dB (A) üstü olabilir)
• Koruma gözlüğü
• Toz oluşan işlerde tozdan korunma maskesi
• Testere bıçaklarıyla ve kaba malzemelerle çalışırken eldiven giyin. Testere bıçakları daima pratik şekilde orantılı olarak taşınmalıdır.
• Makineyle çalışırken eldiven takmayın.

- Testereyi sadece

- sabit

- düz

- kaymaz

– titreşim olmayan bir zemin üzerinde çalıştırın.

- Çalışma yerinizi düzenli tutun! Düzensizlik kazaların oluşumuna sebep olabilir.

- Çevresel etkenleri göz önünde tutun:

- Makineyi yağmura maruz bırakmayın.

- Makineyi nemli veya ıslak çevrede kullanmayın.

– Aydınlatmanın iyi olmasını sağlayın.

- Testereyi asla yanıcı sıvı veya gazların yakınında kullanmayın.

Normal fırça ateşi tutuşmaya yol açabilir. Buna dikkat edilmemesi durumunda yangın veya patlama tehlikesi oluşabilir.

Yang:n sensörlerine ve yang:ndan korunma imkanlarına örn. yang:n söndürme aletlerinin konulduğu yere ve çalıştırılmasına dikkat edin.

- Odunlar kesilirken testerenin bir toz torbasına bağlantısının yapılması gerekir.

- Büyük ölçüde toz yoğunluğunun oluşmamasına daima dikkat edin.

- Testere bçağın n daima iyi bileyli olarak tutun ve parçadaki koruyucu başlığının alçaltılmış olmasına dikkat edin.

– Daima uygun bir toz emme sistemi kullanın.

– Odun tozu patlayıcıdır ve sağlığınıza zarar verebilir.

- Özellikle tropik ağaçlar, kayın ve meşe ağaçları kansere neden olan ağaçlar kapsamındadır.

• Testereyi asla kontrolsüz olarak bırakmayın.
• 18 yaşından küçük çocuklar ve gençler makineyi kullanmamalıdırlar. İstisnai olarak mesleki eğitim kapsamında 16 yaş üzeri yetişkinler denetim altında kullanabilirler.
• Diğer kişileri uzaklaştırın.
  Başkalarına, özellikle çocuklara makineye ya da kabloya dokundurtmayın.
  Onları çalışma alanınızdan uzak tutun.
• Kesim seviyesinin dış tarafından daima testere bıçağının yanında duracak şekilde bir çalışma pozisyonu alın.
• Kesim işlemine başlamadan önce materyalde bulunan tüm civileri ve metal parçalarını çıkarın.
• Materyalin kablo, halat, kordon veya buna benzer maddeler içermemesine dikkat edin.
• Kesme işlemine ancak testere bıçağı gerekli olan devir sayısına ulaştıktan sonra başlayın.
• Makineyi fazla yükle zorlamayın! Belirtilen çalışma kapasitesinde daha iyi ve daha güvenli çalışrsınız.
  ■ Doğru elektrikli aletleri kullanın.
  Ağır işler için performansı düşük makineleri kullanmayın. Yapacağınız işe uygun olmayan elektrikli aletleri kullanmayın.
  Ağaç dallarını veya kütükleri kesmek için mesela bir el testeresi kullanmayın
• Kesim aletini sadece koruma donanımları doğru şekilde ve tam olarak taklıysa çalıştırın ve makinede güvenliğe sekte vurabilecek hiçbir değişiklik yapmayın.
• Kesim yanığının ayarı bozulduğunda tezgah pervazını yenileyin.
• Çatlak veya deforme olmuş testere bıçaklarını kullanmayın.
• Keskin testere bıçaklarını kullanın, yoksa kör testere bıçakları sadece geri tepme tehlikesini arttırmaz, aynı zamanda motora da yük binmiş olur.
• Yüksek alaşımlı çelikten (HSS) mamul testere bıçakları kullanmayın, çünkü bu çelik sert ve kılılgandır, sadece EN 847-1 kapsamındaki materyaller kullanılmalıdır.
  ⚠️ Başka materyallerin ve diğer aksesuarların kullanılması yaralanma tehlikesini arttırır.
  Testere bıçağının “Testere bıçağl seçimi” bölümü altında verilen ebatlara uymasına ve kesilecek materyal için uygun olmasına dikkat edin.
• Sadece en yüksek hızı masa testerelerinin ve kesilecek materyalin maksimum iğ hızından daha düşük olmayan testereleri kullanın.
• Kesilecek materyale uygun olan bir testerenin seçilmiş olmasına dikkat edin.
• Teslimatla birlikte verilen ayırma kamasını kullanın. Ayırma kaması öyle ayarlanmalı ki testere bıçağının dişli halkasına olan mesafesi tezgah üzerinde en fazla 3 – 5 mm olması gerekir.
• Testere bıçakların takarken kamanın testere bıçağının seviyesiyle aynı hatta olmasına dikkat edin.
• Uzun materyallerde makinenin devrilmesini önlemek için ek olarak bir destek (örn. masa, sehpa) kullanın. Materyali başka bir kişiye tutturmayın.
• Tüm materyallerin kesilirken güvenli şekilde tutulmasına ve güvenli şekilde işlenmesine dikkat edin. Çok küçük materyalleri kesmeyin.

• İnce veya ince duvarlı odunları sadece ince dişli testere bıçaklarıyla kesin.

• Daima sadece bir materyal kesin. Asla çok sayıda materyali aynı zamanda veya demet yaparak tek parça olarak kesmeyin. Testere bçaklarının münferit parçalarının kontrol dışına çıkma tehlikesi vardır.

• Kesim aletini öngörülmeyen amaçlar için kullanmayın (bakın, usul ve kurallara uygun olarak kullanımı).
• İnce odunları uzunlamasına keserken (testere bçağı ve paralel dayanak arasındaki mesafe 120 mm'den daha küçük olduğunda) itme çubuğunu kullanın (bakın, çalışma notları).
• Paralel dayanaklardaki ince materyalleri bastırmak için bir itme odunu kullanın.

→ İtme blokları mağazalarda satılır.

- Bozuk itme çubukları ve odunları kullanmayın.

- Bir itme bloğu için olan itme çubuğu veya kavrama kolu kullanılmaması durumunda daima masa testeresinde muhafaza edilmelidir.

- Üst testere bıçağı koruyucu başlığı daima kullanılmalıdır. Bu başlık testere bıçağının dişli halkası odunun işlenmesi için gerekli olan kısmı örtülünceye kadar ayarlanmalıdır.

- Kesilmiş parçaların testere dişli çarkından çıkmamasını ve savrulmamasını sağlayın.

- Testere bıçağının tehlike oluşturduğu alanda kıymıkları, talaşları ve atık çöpleri elinizle çıkarmayınız.

- Çapraz kesitleri sadece gönye ile yapın.

- Freze donanım aksesuarlarının ve torna teçhizatlarının kullanım: uygun değildir.

- Testereler oyma amaçlı olarak (materyalde son yiv) kullanılmamalıdır.

- Asla çalışır durumdaki makineye müdahalede bulunmayın. Ellerinizi, parmaklarını ve kollarınızı dönen testere bçağından uzak tutun.

- Asla testere bıçağında veya üzerinde bir harekette bulunmayın. Testere bıçakları alanında stoper raylarının arkasında bir müdahalede bulunmayın, elin dönen testereye mesafesi çok kısa.

- Testere bıçağına daima yeterli derecede mesafe bırakın.

- Kesme işlemini yaparken hareket halindeki yapı parçalarına yeterli derecede bir mesafe bırakın.

- Testere bıçağı devamlı dönmektedir. Kıymık, talaş ve atıkları ç.karmaya başlamadan önce testere bıçağının durmasını bekleyin.

- Testere bçağına yandan basınç uygulayarak frenlemeyin.

- Testereyi darbelere ve çarpmalara karşı koruyun. Yan taraftan bir basınca maruz bırakmayın.

- Aşağıdaki durumlarda makineyi kapatın ve fişini prizden çıkarın:

- Tamir çalışmalarında

- Tamirat çalışmalarında

- Arızaların ortadan kaldırılması çalışmalarında (bu kapsam içersine sıkışan kıymıkların çıkartılması da girer)

- Aşağıdaki durumlarda bağlantı hatlarının birbirine dolanmış veya hasarlı olup olmadıklarını kontrol edin

- Nakliye esnasında

- Testere bıçağını değiştirirken

- Çalışma alanından ayrılırken (kısa süreli kesintilerde de)

- Tamir çalışmalarında - Tamirat çalışmalarında - Anızaların ortadan kaldırılması çalışmalarında (bu kapsam içersine sıkışan kıymıkların çıkartılması da girer) - Aşağıdaki durumlarda bağlantı hatlarının birbirine dolanmış veya hasarlı olup olmadıklarını kontrol edin - Nakliye esnasında - Testere bıçağını değiştirirken - Çalışma alanından ayrılırken (kısa süreli kesintilerde de)

- Testerenizin bakım çalışmalarını büyük bir itinayla yapın:

- Daha iyi ve daha güvenli çalışabilmek için iş aletlerini keskin ve temiz tutun.

- Bakım kurallarına ve yağlama ve kesim aletlerini değiştirme konusundaki açıklamalara uyun.

- Tutma sapını yağ ve gres yağ içermeyecek şekilde temiz tutun.

- Daha iyi ve daha güvenli çalışabilmek için iş aletlerini keskin ve temiz tutun. - Bakım kurallarına ve yağlama ve kesim aletlerini değiştirme konusundaki açıklamalara uyun. - Tutma sapın yağ ve gres yağ içermeyecek şekilde temiz tutun.

- Makinede olası hataların olup olmadığını kontrol edin:

• Makineyi kullanmaya devam etmeden önce koruma donanımları fonksiyonlarının mükemmel şekilde ve usul ve kurallara uygun olup olmadıklarının itinayla kontrol edilmesi gerekir.
• Hareketli parçaların mükemmel şekilde çalışıp çalışmadıklarını ve sıkışıp sıkışmadıklarını veya parçaların hasarlı olup olmadıklarını kontrol edin. Tüm parçaların doğru monte edilmiş ve testerenin mükemmel şekilde çalışmasını güvence altına almak için tüm şartların yerine getirilmiş olmaları gerekir.
• Hasarlı koruma donanımları ve parçalar kullanma kulavuzunda başka şekilde belirtilmediyse yetkili bir tamirhanede tamir ettirilmeli veya değiştirilmelidir.

• Hasarlı veya okunamayan güvenlik etiketleri değiştirilmelidir.

• Makineyi teknik olarak mükemmel bir konumda değilken çalıştırmayın, makinenin aniden çalışması onlemek için fişini prizden çıkartarak güvence altına alın.
  ■ İş aleti anahtarlarını sokmayın!

Makineyi çalıştırmadan önce tüm iş aletlerinin çıkartılmış olup olmadığını kontrol edin.

- Kullanılmayan aletleri kuru, kapalı çocukların ulaşamayacakları bir yerde saklayın.

Elektrik güvenliği

- Bağlant: telleri IEC 60245 (H 07 RN-F) kapsamınca çapraz kesim kablo damarlı en azından

• 25 m'ye kadar kablo uzunluğunda 1,5 mm ^2

• 25 m üzeri kablo uzunlunda 2,5 mm ^2

• Uzun ve ince olan bağlantı: hatları gerilim düşüşü oluşturur. Motor artık maksimum gücüne ulaşmaz, makinenin fonksiyonu azalır.

• Bağlant hatlarındaki fiş ve bağlantı kutuları plastik, yumuşak-PVC veya aynı mekanik dayanıklığa sahip diğer termoplastik maddelerden oluşmuş veya bu maddelerle kaplanmış olması gerekir.
• Elektrik çarpmasına karşı korunun. Topraklanmış parçalarla (örn. borular, ıstiticlar, ocaklar, buzdolaplar: vs.) vücutsal temasa girmekten kaçının
• Bağlant hattı priz tertibatı su sıçramasına karşı korunmuş olmalıdır.
• Bir kablo makarası kullandığınızda kabloyu tam olarak makaradan açın.
• Kabloyu bunun için öngörülmemiş olunan amaçlar için kullanmayın. Kabloyu s:cağa, yağa ve sivri kenarlara karşı koruyun. Fisi prizden çıkartmak için kabloyu kullanmayın.
• Testere kablosunu düzenli olarak kontrol edin ve hasar oluşması durumunda uzman bir ustaya değiştirin.
• Bağlantı hattı döşenirken tellerin ezilmiş, kırılmış ve piriz bağlantı yerinin ıslak olmamasına dikkat edin.
• Ba şlantı hatlarını düzenli olarak kontrol edin ve hasarlı olduğunda değiştirin.
• Arızalı bağlantı kabloları kullanmayın.
• Açık havada sadece bunun için öngörülen ve buna uygun olarak belirtilmiş olunan bağlantı hatlarını kullanın.
• Geçici elektrik bağlantılarını kullanmayın.
• Koruma donanımlarını asla köprülemeyin veya fonksiyon dışı bırakmayın.
• Makine bağlantısını hatalı akımdan koruma şalteri (30 mA) üzerinden yapın.

Makine elektrik tesisatında yapılan elektrik bağlantısı veya tamiratlar lisans sahibi uzman bir elektrikçi tarafından veya yetkili servislerimizde yapılmalıdır. Özellikle koruyucu tedbirlerle ilgili yerel kurallara dikkat edilmelidir.
Makinenin diğer parçalarındaki tamirat işlemleri üretici firma veya yetkili servislerinden birisi tarafından yapılmalıdır.
Sadece orijinal yedek parçalar, aksesuarlar ve özel aksesuar parçalar kullanın. Başka firmaların yedek parçaları veya aksesuarlar kullanıldığında kullanıcı için kazalar oluşabilir. Bu durumda ortaya çıkabilecek kazalardan üretici firma sorumlu tutulamaz.

Kesim aleti tanımı / Yedek parçalar

No.	Tanımı	Sipariş No
1	Koruyucu başlık	363411
2	Ayırma kaması	363395
3	Testere bıçağı	363421
4	Tezgah pervazı	363383
5	Dayanak çubuğu	---
6	Tezgah genişletmesi, çekilebilir	363382
7	Bağlant taşıyıcısı	---
8	Uzunlamasına dayanak için ölçek	363384
9	Uzunlamasına dayanak için mengene kolu	---
10	İtme çubuğu kavrayıcısı	---
11	Destek plakası ^®	363378
12	Tezgah bacağı ^®	363375
13	Bağlant çubuğu ^®	363376
14	Lastik ayak	363374
15	Bağlant çubuğu ^®	363377
16	Destek plakası ^®	363379
17	Açma/kapatma şalteri	363386
18	Yükseklik ayarı için tutma kolu	363409
19	Eğim ayarı için el çarkı
20	Testere bıçağı için ayar vidası	---
21	Kilitleme kolu	---
22	Enine dayanak ve gönye dayanağı	363414
23	Sürgülü kızaklar	363381
24	Montaj anahtarı	363416
25	Somun anahtarı	363415
26	İtme çubuğu	363410
27	Testere bıçağı flanşı	363398
28	Altıgen vida	363399
29	Kömür fırçası kapağı	363390
30	Kömür fırçası	363389
31	Toz emme hortumu	363403
32	Talaş emme manşonu	363402
34	Yıldız topuz cívata M 6 x 12	---
35	Yıldız topuz somun M6	363428
36	Zemin kapağı	363380
37	Motor koruma şalteri	---

Montaj

Transport güvenliği

▶ ⚠️ Once motor ve gövde arasındaki transport güvenliğini çıkartın.
▶ B Zemin kapağ: (36) bağlant:s:n St 4.2 x 12 vidalar:yla yap:n

Montaj ayaklık

▶ C Önce her 2 tezgah bacağını (12) bir bir destek plakasıyla B (16) vidalayın. Bunun için her 4 yuvarlak başlı vida için dört kenar birimli M 6 x 12, A 6,4 pulları ve otomatik emniyetli M6 somunu kullanın
▶ C Sonra bir bağlantı desteğini ① (15) vidalayın. Bunun için her 2 yuvarlak başlı vida için dört kenar birimli M 6 x 12, A 6,4 pullar ve otomatik emniyetli M6 somunu kullanın
▶ C Her iki şasi yansıın: 2 destek plakasıyla 2 © (11) ve bağlantı çubuğuyla © (13) bağlantıscribersı yapın.
▶ 4 lastik ayağının (14) tezgah bacağına Ⓐ (12) bağlantısını yapın

Testerenin alt takıma bağlantısı

D Şimdi testereyi alt takıma öyle yerleştirin ki testere kasasının (A) delikleri şasi (B) destek plakasındaki deliklerle tam olarak uyumlu olsun.
D Masa testeresini ve alt takım: teslimatla birlikte verilen dört tane altıgen vidayla M 6 x 45, pullarla ∅ 16 x ∅ 6,6 x 1,6 ve otomatik kilitli somunla M6 vidalayın.
▶ E Ayırmama kamasını (2) koruyucu başlığa (1) bağlantısını yapın.
▶ H Tutma kolunu (18) el çarkına sıkıca vidalayın
▶ V Toz emme hortumunu (31) kasa (32) bağlantısına yerleştirin.
▶ Toz emme hortumunu (31) koruyucu başlık (1) bağlantısına yerleştirin.
▶ F İtme çubuğunu (26) kavramaya hazır şekilde kenara koyun.

Çalıştırma ön hazırlıkları

i Makinenin fonksiyonunu mükemmel şekilde yerine getirebilmesi için aşağıda belirtilen açıklamalara dikkat ediniz:

- Testereyi aşağıda belirtilen şartlara sahip bir yere kurun:

• kaymaz
  — titreşim olmayan
• düz
  — kayma ve düşme tehlikesinin olmadığı

• yeterli ışık görüşünün olduğu.

• Her kullanımdan önce aşağıdaki hususları kontrol edin:

• Bağlantı hatlarında arızalı yerlerin olup olmadığını (çatlaklıklar, kesiklikler ve buna benzer hususlar)
  ⚠️ Ar:zalı kabloları kullanmayın
• Koruyucu başlığın iyi durumda olup olmadığını
  — Ayırma kaması ayarını (bakın, ayırma kaması ayarı)
  — Tezgah pervazının iyi durumda olup olmadığını:
• İtme çubuğunun kavramaya hazır şekilde olup olmadığını:

• Testere bıçağının mükemmel bir konumda olup olmadığı n.

• Çatlak veya deforme olmuş testere bıçaklarını kullanmayın.

• HSS-Çeliğinden mamul testere bıçakların kullanmayın.
• Aşınmış veya hasar görmüş bir tezgah birimini derhal değiştirin.
• Keserken tehlike alanında (testere bçağ) testerenin yanında durmayın.
• Aşağıdaki durumlarda koruyucu başlığı alçalt:n
  – odunu işleme esnasında.
• ara verildiğinde veya testere tezgah levhasından ayrıldığında.

Çalıştırma

Testere bıçağı devir yönü

i Testere bıçağı devir yönünün koruyucu başlıkta (1) belirtilen devir yönüyle aynı olmasına dikkat edin.

Testere bıçağı seçimi

⚠️ Testere bıçağını seçerken kör olmamasına veya hasarlı testere bıçaklarıyla çalışılmamasına ve bıçak delik çapının 30 mm olmasına dikkat edin.

Seri olarak teslimat esnasında verilen testere bıçağı odun ve çok sayıdaki plastik maddeler için uygundur.

Farklı kesim türleri için talep üzerine başka testere bıçakları da bulunmaktadır. Konu hakkında satıcːlarınızdan veya bizden bilgi edinebilirsiniz.

⇒ Ayırma kaması tarafından aşınmış olunan ayırma kaması kalınlığına „S“ dikkat edin

Ayırma kaması bçak gövdesinden daha ince ve çentik genişliğinden daha kalın olmamalıdır

Minimum ve maksimum testere bıçağı çapı ve delme çapı cihaz tip etiketinde belirtilmiştir

Belirtilmiş olunan en yüksek devir sayısı (bakın, testere bıçağı baskısı) motor devir sayısından (bakın, teknik özellikler) daha düşük olan testere bıçaklarını kullanmayın.

Şebeke bağlantısı

Makinenin tip etiketi üzerindeki gerilim verilerini şebeke gerilimi (örn. 230 V) ile karşılaştırın ve makineyi buna ve kurallara uygun bir prize takın.

i Alternatif akım motoru:

topraklanmış özel koruyucu kontaklı priz, şebeke gerilimi 230 V, hatalı akımdan koruma şalteri (FI-Şalteri 30 mA).

i Sigortayı: 16 A atıl

Bağlantı telleri IEC 60245 (H 07 RN-F) kapsamınca çapraz kesim kablo damarlı en azından

■ 25 m'ye kadar kablo uzunluğunda 1,5 mm²
■ 25 m üzeri kablo uzunlunda 2,5 mm²

Şebeke empedansı

Şebeke şartlarının uygun olmaması durumunda makine çalşırken diğer donanım fonksiyonlarının azalmasına yol açabilecek kısa süreli gerilim dalgalanmaları oluşabilir (örn. bir ampulün yanması).

Z_max 0,382 Ω değerine sahip bir şebeke empedansında bu tür arızaların olması: beklenilmemektedir. Daha ayrıntı bilgi edinmek için yerel elektrik şirketine başvurun.

Açma/kapatma şalteri

Şalteri açılıp kapatılmayan hiç bir makineyi kullanmayın. Arızalı şalter derhal yetkili servis tarafından tamir edilmeli veya değiştirilmelidir.

Açma

Yeşil düğmeye bas:n ( I ) şalteri.

Elektrik kesintisinde makine otomatik olarak kapanır. Makineyi yeniden açmak için tekrar yeşil düğmeye basın (1).

Kırmızı düğmeye basın ( O ) şalteri.

Motor koruyucu

Motor bir koruma şalteriyle donatılmış olup fazla yük bindiğinde otomatik olarak kapanır.

Bir soğutma safhasın: müteakip (5 -10 dakika) sonra tekrar açılır.

Bunun için aşağıdaki işlemleri yapın

1. Kırmızı düğmeye (0) basın
2. Küçük siyah düğmeye (37)
3. Başlatmak için yeşil düğmeye ( I ) basın

Toz/talaş emme

Çalışırken oluşan odun tozu ihtiyaç duyulan görüşü engeller ve bu toz kısmen sağlığa zararlıdır.

Makine açık alanda kurulu değilse emme manşonuna (32) bir talaş emme tertibatının (örn. portatif küçük bir elektrikli süpürge) takılması gerekir.

Talaş emme

Talaş emme tertibatını veya küçük bir toz emme makinesini uygun bir adaptörle talaş emme manşonuna (32) bağlantısının yapın ( 39 mm).

i Testerenin emme manşonundaki hava h:z1 ≥ 20 m/san

Özellikle sağlığa zararlı, kansere neden olucu veya kuru tozları emmek için özel bir toz emici kullanın.

Testere ayarları

Ayar çalışmalarına başlamadan önce fişi çekin.

Ayırma kaması ayarı

Ayırma kaması önemli bir koruma donanımıdır, bu materyalin geri tepmesini engeller.

Daima teslimatla birlikte verilen ayırma kamasını n:n.

▶ T Ayıma kamasının fonksiyonunu yerine getirebilmesi için testere bıçağının dişli halkasına olan mesafesi tezgah üzerinde en fazla 2-5 mm olması gerekir.
▶ Q Tezgah pervazının 8 vidasını çözün ve tezgah pervazını çıkartın.
i Testere bıçağı en yüksek pozisyonda durmalıdır.
2 altıgen viday: biraz gevşetin ve ayırma kaması doğru şekilde ayarlayın. Ayırma kaması testere bçağıyla bir seviyede olmalıdır.
▶ Verilen ebatlara dikkat edin.
▶ Her iki altıgen vidayı somun anahtarıyla (25) iyice sıkın.

Çekilebilir tezgah genişletmesi

▶ G, H Testere tezgahının alt kısmındaki soldaki ve sağdaki her iki kelebek somunu gevşetin ve tezgah genişletmesini (6) istenilen genişliğe göre çekin.
Sonra kelebek somunların tekrar iyice sıkın.

Sürgülü kızaklar

▶ Kilitleme kolunu (21) saat yönü karsına doğru döndürün, sonra sürgülü kızakları sürebilirsiniz.

Kesit yüksekliği ayarı

▶ J Kesit yüksekliği tutma kolu (18) yardımyla kademesizce 0 – ila yakl. 74 mm arasında ayarlanabilir.
Kesit yüksekliğini ayarlamaya başlamadan önce testere bıçağ: (20) için olan tespit vidasın sıkın.
Kesit yüksekliğini materyal kalınlığından 5 mm daha yüksek olarak ayarlay:n.

Testere bıçağı-Eğik pozisyon ayarı

Testere bçağı çalışır konumdayken testere bçağı eğik konumunun ayarlanmaması gerekir. Motor kapatılmış olmalıdır.

0° - 45° ayarı

K, L Tespit vidas:n: (20) gevşetin.

▶ El çarkın: (19) bastırın ve istenilen açı (0° - 45°) gösterinceye kadar el çarkın: döndürün.
▶ Tespit vidasin1 tekrar iyice skin.

Açı göstergesi ayarı:

1. Makineyi kapatın ve prizden fişini çekin.
2. Testere bçağın bir ayarlı gönye ile dikey olarak ayarlayın.
3. K Vidayı (A) gevşetin ve açı göstergesini 0°-işaretine kadar sürün.

Uzunlamas:na dayanağ:n yerleştirilmesi ve ayarı

Kesme tezgahı levhasına bir uzunlamasına dayanak yerleştirin

▶ M Dayanak çubuğunu (5) teslimatla birlikte verilen 2 yıldız topuz somunu, altıgen vidalar ve dayanak taşıyıcısındaki pullarla birlikte monte edin.

Dayanak ayarının doğru olmasına dikkat edin (bakın, "Testereyle çalışma" bölümü).

Uzunlamasına dayanak ayarı

Uzunlamasına dayanağı tezgahtaki kılavuz profil içersine yerleştirin.
▶ N İstenilen ebad: ayarlayın ve mengene kolunu (9) aşağıya doğru bastırın.
- Kesiti tam olarak elde edebilmek için daha önce bir deneme kesiti yapın ve dayanağı buna göre ayarlayın.

Çapraz dayanağın yerleştirilmesi ve ayarı

Teslimatla birlikte verilen çapraz dayanak enine dayanak ve gönye dayanağ: olarak kullanılabilir.

Dayanak ayarının doğru olmasına dikkat edin (bakın, "Testereyle çalışma" bölümü).

Tam 90° ayar için bir açı kullanın.

Kesme tezgahı levhasına bir çapraz dayanak yerleştirin

▶ 0 Çapraz dayanağı kesme tezgahı levhası yivine doğru sürün.

Gönyeli kesimler için sürgülü kızakları kullanın.

▶ Yıldız topuz cıvataları (34) iyice sıkın.

Açı ayarı

▶ Yıldız topuz somununu (35) gevşetin ve gönye dayanağın: istenilen aç:ya göre ayarlay:n.
▶ Yıldız topuz somununu (35) tekrar iyice sıkın.

Testereyle çalışma

Çalışmaya başlamadan önce yaralanma riskini mümkün olduğunca düşük tutmak için aşağıdaki güvenlik açıklamalarına dikkat edin.

- Koruyucu başlık, ayırma kaması ve testere bıçağı tam m?

- Testere bçağı keskin mi? - Dayanaklar çalışmaya hazır mı ve itme çubuğu yakında bir yerde mi?

Çalışma yeri derli toplu mu?

- Bu kullanma kılavuzunu okumadan, içindeki tüm açıklamalara dikkat etmeden ve aleti anlatıldığı şekilde monte etmeden önce bu aleti kullanmayın!

Testerede değişiklik veya ayar yapmadan önce (örn. testere bıçağının değiştirilmesi vs.)

• Makineyi kapatın
• Testere bçağının durmasını bekleyin
• Fisi çekin

Ayrıca aşağıdaki önemli hususlara da dikkat edin:

• Tehlike alanının dışında durun.
• Elinizi materyalin üzerine avuç içiyle ve parmaklarınız kapalı olarak koyun. Bunu yaparken materyali elinizle sadece koruyucu başlığı'n ön kenarına kadar itin.
• Kıymıkları, talaşları asla elinizle çıkarmayın.

Güvenlik açıklamalarına kesinlikle dikkat edin.

İnce materyallerin kesilmesi

(120 mm'den daha geniş)

Materyali her iki elinizle ileriye doğru itin, testere bçağı alanında itme çubuğunu (26) kullanın.

Çok yassı ve ince materyallerde (genişliği 30 mm ve daha altında olanlar) citin (5) düşük kılavuz yüzeyini kullanın.

5 26

Geniş materyallerin kesilmesi

- Materyali kesmek için parmaklar kapalı olarak avuç içiyle dayanak boyunca itin.

Çapraz kesimler/Gönyeli kesimler

• Çapraz dayanağı (22) tezgahtaki kılavuz yivlerin birine doğru sürün ve istenilen açıda ayarlayın.
• Uzunlamasına dayanağı (5) istenilen pozisyona doğru sürün, böylece materyalin daha güvenli şekilde kesilmesi mümkün olur.
• Kesilecek olan materyali dayanak raylarına koyun.
• Materyali iyice sıkı tutun ve testere bıçağındaki çapraz dayanakla (22) öne doğru sürün. Gerekli görürseniz itme çubuğu kullanın.

Dayanak çubuğunu testere bıçağına ulaşacak şekilde ayarlayın.

Bakım ve temizlik

Her bakım ve temizlik çalışmasından önce

• Makineyi kapatın
• testerenin durmasını bekleyin
• fişi çekin

Güvenlik donanımları ve testere bıçağı dahil olmak üzere makinede hata tespit ettiğiniz zaman bunu derhal güvenlikten sorumlu olan kişiye haber verin.

Bu bölümde anlatılmış olunan kapsamlı bakım ve temizlik çalışmaları sadece yetkili servis tarafından yapılmalıdır.

Bakım ve temizlik için çıkartılmış olunan güvenlik donanımları muhakkak tekrar düzenli şekilde yerine takılmalı ve kontrol edilmelidir.

Sadece orijinal parçalar kullanın. Başka firmalara ait parçalar önceden öngörülemeyen hasarlara ve yaralanmalara yol açabilir.

Bakim

Testere bıçağının değiştirilmesi

Testere bıçağını değiştirmeden önce:

- Makineyi kapatın

• testerenin durmasını bekleyin
• fişi çekin

- Testere bıçağı aşınmaya maruz kalabilen bir parçadır ve uzun bir süre veya çok sık kullanıldığında körlenir.

Testere bıçağını değiştirin veya bileyletin.

■ HSS-Çeliğinden mamul testere bıçaklarını kullanmayın.
- Çatlak veya deforme olmuş testere bıçaklarını kullanmayın.

■ Sadece iyi bileylenmiş testere bıçakları kullanın.
- Testere bıçağı istenilen özellikleri sahip olmalıdır, bakın "Teknik özellikler".

Kesilme tehlikesi! Testere bicağın değiştirirken eldiven takın.

Sadece uygun testere bıçakları kullanın.

⚠ Yanma tehlikesi!

Kesme işleminden kısa süre sonra da testere biçağı hala sıcaktır.

▶ Testere bıçağın en yüksek pozisyona getirin.
▶ E Koruyucu başlığı (1) çıkartın.
▶ Q Tezgah pervazının 8 vidasını çözün ve tezgah pervazın çıkartın.
▶ R Montaj anahtarıyla (24) testere bçağı flanşını (27) s.kıca tutun ve somun anahtarı yardımıyla (25) alt:gen vidayı (28) gevşetin.

Koruma eldiveni giyin.

▶ S Altigen vidayı (28) ve testere bıçağın flanşın (27) çıkartın. Testere bıçağını (3) çekin.
▶ Yeni testere bıçağını yerine takmadan önce testere bıçağı girişini bir bez veya fırçayla temizleyin.
▶ Flanş1 temizleyin.

Testere bıçağının montajı ters yönde başlanılarak yapılır.

① Testere bçağının devir yönüne dikkat edin (bakın, testere bçağındaki ok). Testere bçağının dişleri makinenin ön kenar yönünü göstermeli ve testere bçağındaki ve koruma donanımlarındaki ok yönü birbirleriyle uyumlu olmalıdır.

Koruyucu başlığı sonra tekrar monte edin.

• Toz emme fonksiyonunun yeterli olup olmadığı her gün kontrol edin.
• Motor frenleme aksamı 10 saniye içersinde tepki vermezse motor frenleme aksamındaki aşınan parçaların sadece üretici firmanın parçalanyla değiştirilmesi gerekir.

Tezgah profilinin değiştirilmesi

▶ Q Aşınmış veya hasar görmüş bir tezgah profilini (4) derhal değiştirin.

Kömür fırçalarının değiştirilmesi

Kömür fırçaların: aşındığı zaman değiştiriniz.

▶ B Makineyi yan tarafa doğru koyun, 6 vidayı sökün ve alt zemin kapağını çıkartın.
▶ Motor kapağının her tarafındanki kömür fırçaları kapağını (29) uygun bir tornavidayla saat yönü tersine doğru döndürerek ç-kartın.
Kömür fırçalarını dışarı çıkartın, bunu yaparken yay tutucusunun pozisyonuna dikkat edin.
▶ Yeni kömür fırçaları (30) yerleştirin, yay tutucusu pozisyonunun doğru olmasına dikkat edin.
Kömür fırçaların: sadece çift olarak değiştirin.
Kömür fırçası kapağını (29) tekrar yerine takarak vidalayın.
- Alt zemin kapağın yerine takarak tekrar vidalayın ve makineyi tekrar düzgün pozisyona getirin.

45° ve 90° derece ince ayar

Testere bıçağı 45° veya 90° standart açı kapsamında tezgah plakasına ulaşmazsa son durdurucular aşağıda gösterildiği şekilde ayarlanabilir:

• Makineyi yan tarafa doğru koyun ve alt zemin kapağını çıkartın. Son durdurucuların karşı somunlarını gevşetin ve testere bıçağını testere tezgahına doğru 90° ve 45° olarak ayarlayın. Karşı somunu tekrar iyice sıkın.
• Alt zemin kapağını yerine takarak tekrar vidalayın ve makineyi tekrar düzgün pozisyona getirin.

Temizlik

i Testerenin fonksiyonunu iyi şekilde yerine getirebilmesi için aşağıdaki hususlara dikkat edin:

• Makine kasasını düzenli olarak yumuşak bir bezle veya fırçayla temizleyin, tercihen her kullanımdan sonra.
  ▶ Motor havalandrma deliklerini üzerlerinde biriken tozlara ve kirlere karşı: temiz tutun.
  ▶ Makineye su sıçratmayın.
• Testere talaşların veya tozları sadece fırça veya toz emiciyle temizleyin.
• Tüm hareketli parçaları düzenli olarak temizleyin ve yağlayın.

i Asla katı yağ kullanmayın!

Örneğin dikiş makinesi yağı, ince sıvı hidrolik yağı veya doğa dostu püskürtme yağı kullanın.

- Testere bicağının paslanmamasını ve reçine içermemesini sağlayın.

- Testere tesgahı levhasındaki reçine artıklarını temizleyin.

① Reçine artıkları piyasada satılan bakım spreyleriyle temizlenebilir.

Taşıma esnasında

Her taşıma işleminden önce fişi çıkarın.

i Testereyi sadece alçaltılmış olunan testere bıçağıyla ve katlanmış olunan koruyucu başlıkla taş:yın.

Böylece testere bıçağından dolayı yaralanmalardan kaçınabilirsiniz.

- Makinenin çalıştırılması ve nakliyesi için sadece nakliye donanımların: (örn. tezgah plakası n:) kullanın ve asla koruma donanımların: (örn. koruyucu başlık) kullanmayın.

Depolama

Fişi çekin.

- Kullanılmayan aletleri kuru, kapalı çocukların ulaşamayacakları bir yerde saklayın. - Testerenin dayanıklık ömrünü uzatmak ve kolayca çalışmasını güvence altına almak için uzun süreli bir muhafaza etme işleminden önce aşağıdaki hususlara dikkat edin:

• Temizliğini tam olarak yapın.
• Tüm hareketli parçaları yağlarken çevre dostu yağ kullanın.

i Asla katı yağ kullanmay:n!

Garanti

Lütfen ekteki garanti açıklamasına dikkat edin.

Muhtemel arızalar

Arızayı tamir etmeye başlamadan önce

• Makineyi kapatın
• testerenin durmasını bekleyin
• fişi çekin

Anizayı tamir ettikten sonra her defasında tüm güvenlik donanımların tekrar yerine takın ve kontrol edin.

Arıza	Muhtemel sebebi	Ortadan kaldırılması
Makine açıldıktan sonra calışmıyor veya rölanti esnasında kendiliğinden kapanıyor	Elektrik yok veya elektrik kesintisiUzatma kablosu anızalıMotor veya şalter anızalıTestere bıçağı sıkışıyorKömür fırçaları uzun süreli çalışmaya müteakip aşınmış	Güç kaynağını, prizi, sigortayı kontrol edinKabloyu kontrol edin, arızalı kabloyu artık kullanmayınMotor veya şalteri yetkili bir elektrik uzmanına veya yetkili servise kontrol ettirin/tamir ettirin veya değiştirerek yeni orijinal parçalar takınSebebini ortadan kaldırınKömür fırçalarını değiştirin
Makine kesme esnasında duruyor	Testere bıçağıkörKademesizMotor koruma şalteri devre dışı	Testere bıçağını değiştirinMotoru soğutun ve çok az basınçla çalışmaya devam edinSoğutma zamanından sonra motoru tekrar çalıştırın („Motor koruma“, S. 156)
Materyal ileri sürüldüğünde sıkışyor	Testere bıçağıkör	Materyali sıkıca tutun ve motoru derhal kapatın. Daha sonra testere bıçağını keskinleştirin veya değiştirin
Kesim yerinde yanlık lekeleri var	Testere bıçağıkesim işlemi için uygun değil veya körlenmiş	Daha sonra testere bıçağını keskinleştirin veya değiştirin
Talaş çıkış tikalı	Emme tertibat takı handlegilemme performansı çok zayıf	Testereyi kapatın, talaşları çıkarın ve emme tertibatın takınTestereyi kapatın, talaşları çıkarın ve emme performansını arttırın (talaş emme destek elemanlarındaki hava hızı ≥ 20 m/san).
Testerede titreşim var	Testere bıçağıkarpıkTestere bıçağı düzgün takılmamış	Testere bıçağını değiştirinTestere bıçağını düzgün şekilde takın
Dik açılı kesim yapılmıyor	Açı son durdurucular tam olarak ayarlanmamış	Testere bıçağını 90° ve 45° tam sağ açılı olarak testere tezgahına göre ayarlayın, bakın, „45° ve 90° derece ince ayar“

Teknik özellikler

Model PTK 250 S
Imalat yili	on sayfaya bakın:z
Motor gücü P_1 1800 W S1
Şebeke gerilimi 230 V~
Şebeke frekansı	50
Koruma sınıfı	II (zaščitna izolacija)
Testere bıçağı devir sayısı	5000 min ^-1
Şebeke güvenliği	16 A atıl
Sert metal testere bıçağı ∅ maksimum	250 mm
Sert metal testere bıçağı ∅ minimum	245 mm
Testere bıçağı kalınlığı	1,8 mm
Kesim genişliği	3,0 mm
Diş sayısı	40
Ayırma kaması kalınlığı	2 mm
Testere bıçağı-Destek deliği	30 mm
Kesim hızı (maksimum testere bıçağında ∅)	65,4 m/s
90°‘de kesim yüksekliği (maksimum testere bıçağında ∅)	yakl. 0 – 74 mm
45°‘de kesim yüksekliği (maksimum testere bıçağında ∅)	yakl. 54 mm
Eğim ayarı (döndürme alanı)	0° - 45°
Testere tezgahı ebadı	630 x 510 mm
Tezgah ebadı (genişletme ve uzantı dahil)	630 x 760 mm
Tezgah yüksekliği (kasalı)	920 mm
Kasalı ağırlık	yakl. 23 kg
Toz emme bağlantıı koruyucu başlık ∅	32 mm
Toz emme bağlantıı ∅	39 mm

Toz emmek için piyasada satılan küçük toz emiciler veya sanayi tipi elektrikli süpürgeler kullanı labilinir.
