Retrouvez gratuitement la notice de l'appareil PTK 250 S ATIKA au format PDF.
| Caractéristiques | Détails |
|---|---|
| Type de scie | Scie à onglet |
| Puissance | 2500 W |
| Diamètre de la lame | 250 mm |
| Vitesse à vide | 5000 tr/min |
| Capacité de coupe à 90° | Dimensions variables selon le matériau |
| Poids | 15 kg |
| Utilisation | Idéale pour les coupes précises de bois, panneaux et matériaux similaires |
| Maintenance | Vérifier régulièrement l'état de la lame et la nettoyer après utilisation |
| Sécurité | Utiliser des lunettes de protection et des gants lors de la coupe |
| Informations générales | Garantie de 2 ans, service après-vente disponible |
FOIRE AUX QUESTIONS - PTK 250 S ATIKA
Questions des utilisateurs sur PTK 250 S ATIKA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Scie au format PDF gratuitement ! Retrouvez votre notice PTK 250 S - ATIKA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PTK 250 S de la marque ATIKA.
MODE D'EMPLOI PTK 250 S ATIKA
Déclaration de conformité 24 Fourniture 24 Émissions sonores 25 Symboles appareils / instructions de service 25 Emploi conforme à l’usage prévu 25 Risques résiduels 26 Consignes de sécurité 26 Description de la machine / pièces de rechange 29 Montage 29 Sécurité de transport 29 Montage du bâti 29 Fixation de la scie sur le bâti 29 Préparation à la mise en service 29 Mise en service 30 Connexion électrique 30 Interrupteur marche/arrêt 30 Aspiration des poussières et des copeaux 30 Réglages de la scie 31 Réglage du coin à refendre 31 Elargissement extensible de la table 31 Rail coulissant 31 Réglage de la profondeur de coupe 31 Réglage du degré d’inclinaison de la lame 31 Mise en place et ajustage de la butée transversale 31 Mise en place et ajustage de la butée longitudinale 31 Utilisation de la scie 32 Coupe de pièces à usine étroites 32 Coupe de pièces à usine larges 32 Coupes transversales / coupes en biseau 32 Entretien et nettoyage 32 Entretien 33 Nettoyage 33 Transport 34 Stockage 34 Garantie 34 Perturbations susceptibles de se présenter 34 Caractéristiques techniques 35
N° (S-No.): 13375 Conformément à la directive CE: 2006/42/CE Par la présente, nous ATIKA GmbH Josef-Drexler-Str. 8, 89331 Burgau - Germany déclarons sous notre responsabilité exclusive que le produit Tischkreissäge (Scie circulaire sur table) Modèle PTK 250 S type M1D-SD-250EA Numéro de série: 000001 – 020000 est conforme aux dispositions de la directive CE susnommée ainsi qu’aux dispositions des directives suivantes : 2004/108/CE et 2011/65/UE. Les normes harmonisées suivantes ont été appliquées : EN 61029-1:2009+A11; EN 61029-2-1:2010; EN 55014-1:2006+A1; EN 55014-2:1997+A1+A2; EN 61000-3-2:2006+A1+A2; EN 61000-3-11:2000 Responsable de l'établissement des documentations techniques: ATIKA GmbH – Bureau technique – Josef-Drexler-Str. 8 – 89331 Burgau – Germany
Emploi de la machine comme scie circulaire à table avec lame de série. Niveau de conductibilité acoustique Niveau sonore au poste de travail Marche en exploitation
= 95,7 dB(A) Facteur d’incertitude de mesurage
= 3 dB(A) Les valeurs indiquées sont des valeurs d’émissions sonores qu’on ne saurait simultanément appliquer comme valeurs maximales définitives au poste de travail respectif. L’existence d’un rapport entre les niveaux d’émission et de pollution est un fait établi, bien que ces valeurs ne permettent pas de décider définitivement de la mise en place de mesures de sécurité supplémentaires ou non. Les facteurs susceptibles d’influencer le niveau de pollution sonore existant sur le poste de travail incluent notamment la durée d’action, la nature des locaux, d’autres sources de nuisances sonores, etc. p. ex. le nombre de machines et les opérations environnantes. Les valeurs maximales applicables au poste de travail respectif varient également d’un pays à l’autre. Ces informations permettent cependant à l’usager de mieux évaluer les dangers et risques.25
Lire la notice d’utilisation et les conseils de sécurité avant la mise en marche et en tenir compte pendant le fonctionement. Arrêter le moteur et retirer l’embout de la bougie avant toute opération d’entretien, de remise en état ou de nettoyage. Risque de blessures des doigts et des mains par la lame Ne pas exposer la machine à la pluie ou à l'humidité. Protéger la machine de l'humidité. Porter un dispositif de protection de l'ouïe et des yeux Porter un masque de protection anti- poussières. Le produit est conforme aux directives européennes applicables. Machine classe de protection II (protégée par isolation). Ne jamais jeter un appareil électrique aux ordures ménagères. Les appareils, les accessoires et les emballages doivent être recyclés de façon non polluante. Conformément à la directive européenne 2012/19/UE relative aux déchets d’équipements électriques et électroniques, les appareils électriques ne pouvant plus être utilisés doivent être collectés séparément et recyclés d'une manière respectueuse de l'environnement.
Danger imminent ou situation dangereuse. L’inobservation de ces indications génère des risques de blessures ou d’endommagements matériels.
Indications importantes pour un emploi conforme de la scie à l’usage prévu. L’inobservation de ces indications peut provoquer des défauts de fonctionnement de la scie.
Indications pour l’usager. Ces indications sont d’une aide précieuse pour un emploi optimal des différentes fonctions.
Montage, exploitation et maintenance. Ce symbole attire votre attention sur ce que vous devez faire. h h
Consultez la fiche de montage et d’utilisation ci-jointe lorsque le texte fait référence au numéro d’un schéma.
- Scie circulaire sur table PTK 250 S équipé de − câble d’alimentation avec fiche − lame de scie en carbone: Ø 250 / 30 mm x 3,0; 40 dents
- Capot de protection avec raccordement d’aspiration
- Elargissement extensible de la table à droite
- Manivelle pour le réglage de la hauteur
- Plaque de recouvrement
- 2 clés pour le changement de lame de scie
- Chevalet composé de : − 4 pieds de table − 2 éléments du cadre, courts − 2 éléments du cadre, longs − 2 entretoises courtes − 2 entretoises longues − 4 embouts de pied
- Instructions de service
- Fiche de montage et d’utilisation
- Déclaration de garantie Après le déballage de la machine, vérifiez le contenu du carton quant à ! l’intégralité des pièces ! la présence éventuelle de dommages dus au transport. Informez immédiatement le revendeur, le transporteur et / ou le fabricant en cas de réclamation. Sachez que les réclamations ultérieures ne sont plus acceptées.
La scie circulaire sur table est exclusivement destinée à la coupe longitudinale et transversale de matériaux en bois massif et aggloméré tels que panneaux de particules, panneaux lattés ou panneaux de fibres de moyenne densité, pièces à section carrée ou rectangulaire, en utilisant des lames de scie HM ; seules les lames de scie qui correspondent à la norme EN 847-1 doivent être utilisées. Ne pas traiter de matériaux métalliques. Ne pas utiliser des lames en acier HSS (alliages d'acier à coupe rapide), étant donné que ce type d'acier est dur et cassant. Risque de blessures par la casse de la lame et les projections des débris de celle-ci. La coupe de matériaux ronds (tiges de bois, bois de chauffage et similaires) n’est pas admissible . Le diamètre de la lame de scie doit se situer entre 245 et 250 mm.26 Ne doivent être travaillées que des pièces d’œuvre qui peuvent être posées et guidées de manière sûre. Un emploi conforme à l’usage prévu implique notamment aussi l’observation des instructions de service, de maintenance et de réparation du fabricant et le respect des consignes de sécurité contenues dans ces instructions. Les prescriptions de prévention des accidents applicables au site d’exploitation ainsi que les dispositions de médecine du travail et de sécurité technique générales sont à respecter. Toute utilisation divergente de la machine est considérée comme emploi non conforme à l’usage prévu. Le fabricant décline toute responsabilité pour les dommages en résultant: le risque incombe exclusivement à l’usager. Le fabricant décline également toute responsabilité pour les transformations effectuées par l’usager de son propre chef comme pour les dommages en résultant. Seules les personnes dûment familiarisées avec la machine et ses risques sont autorisées à la mise en service, à l’utilisation et à la maintenance de la scie. Les réparations demeurent strictement réservées à notre SAV ou à un service après-vente nommé par nos soins. Une utilisation de la machine en environnement explosif et son exposition à la pluie sont interdites. Retirer impérativement les pièces métalliques (clous, etc.) du bois à scier.
Même un emploi conforme à l’usage prévu et le respect des consignes de sécurité applicables en la matière ne sauraient exclure tous les risques résiduels générés par la construction et l’emploi de la machine, notamment. Les risques résiduels sont minimisés en respectant les «consignes de sécurité» et un « emploi conforme à l’usage prévu» comme toutes les indications des présentes instructions de service. La prise de conscience et la prudence réduisent les risques de blessures et d’endommagements. Risque de blessures des doigts et des mains par l'outil (lame) ou par la pièce à scier, par ex. en changeant la lame. Blessures par des débris de bois projetées. Contrecoups de la pièce usinée ou de parties de cette pièce. Casse de la lame et projection des débris. Dangers d’électrocution en cas d’utilisation de câbles de raccordement non conformes. Contact avec des pièces sous tension de composants électriques ouverts. Endommagement de l’ouïe en cas de travaux d’une certaine durée sur la machine sans protection acoustique. Émission de poussières de bois nuisibles à la santé en cas d’exploitation sans aspiration. Il se pourrait donc que des risques résiduels non apparents persistent bien que toutes les mesures de protection aient été prises.
Tout emploi non conforme d’un outillage à travailler le bois est dangereux. L’utilisation des outillages électriques impose certaines mesures de sécurité générales afin d’exclure les risques d’incendie, d’électrocution et de blessures de personnes. Avant toute mise en service de ce produit, lire et respecter les indications suivantes et les règlements de prévention d’accident de l’association préventive des accidents du travail, particulièrement les règlements de sécurité en vigueur dans les pays respectifs afin d’éviter tout risque d’accident possible.
Remettez les consignes de sécurité à toute personne devant de travailler avec la machine.
Conservez ces consignes de sécurité avec soin. Avant l‘utilisation, familiarisez-vous avec l‘appareil à l‘aide des instructions de service. Soyez attentif. Veillez à ce que vous faites. Travaillez de façon raisonnable. N'utilisez pas l'équipement si vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. La moindre inattention pendant l'utilisation de l'équipement peut provoquer de graves blessures. Eviter les postures anormales. Prendre une position sûre et préserver l'équilibre à tout moment. Evitez de vous pencher en avant. Portez des vêtements de protection appropriés! − Pas d’habits larges ou de bijoux que la machine pourrait entraîner. − Chaussures avec des semelles antidérapantes. − Filet pour les cheveux s’ils sont longs. Portez des vêtements de protection personnels: − Protection acoustique (niveau de pression acoustique sur le poste de travail habituellement supérieur à 85 dB (A) − Lunettes de protection − Masque anti-poussières pour les travaux qui génèrent des poussières − Gants de travail pour toute manipulation de lames de scie et de matériaux rugueux. Dans la mesure du possible, les lames de scie doivent toujours être transportées dans un réceptacle. − Ne pas porter de gants pour les travaux avec la machine. Servez-vous uniquement de la scie circulaire sur une surface − stable − plane − antidérapante − non soumise aux vibrations. Veillez à maintenir la zone de travail en ordre ! Le désordre peut être la cause d’accidents. Prenez les conditions environnantes en considération : − N’exposer pas la scie à la pluie. − Ne vous servez pas de la scie dans un environnement humide ou mouillé.27 − Veillez au bon éclairage de la zone de travail. − Ne vous servez pas de la scie à proximité de liquides ou de gaz inflammables. Les étincelles normales peuvent entraîner une inflammation. Il existe un risque d'incendie ou d’explosion en cas de non respect de ces instructions. Tenez compte des possibilités de signalisation des incendies et de lutte anti-feu, par ex. l’emplacement et l’utilisation des extincteurs. − Les scies circulaires doivent être raccordées à un dispositif de récupération de la poussière lors de la découpe du bois. Veillez toujours à éviter une trop forte concentration de poussière. − La lame de scie doit toujours être bien affûtée. Veillez à ce que le capot de protection soit rabattu sur la pièce à usiner. − Utilisez toujours un dispositif d'aspiration approprié. − La poussière de bois est hautement explosive et peut être dangereuse pour la santé. − Notamment les bois tropiques ainsi que le hêtre et le chêne sont considérés comme étant cancérigènes. Ne laissez jamais la scie sans surveillance. L’utilisation de la scie circulaire est interdite pour des personnes de moins de 18 ans, exception faite des adolescents de plus de 16 ans en formation et sous surveillance. Tenir à l’écart toute personne étrangère. Ne pas laisser toute personne étrangère, particulièrement les enfants toucher le câble ou l’appareil. Tenir à l’écart de votre plan de travail toute personne étrangère. Adopter une position de travail de façon à toujours se trouver latéralement par rapport à la lame de scie en dehors du niveau de découpe. Avant de procéder au sciage, enlever tout objet métallique, tels que des clous, de la pièce à scier. Veiller à ce que la pièce à scier ne comporte aucun câble, cordon ou objet similaire. Ne commencer la coupe qu'une fois le régime de vitesse de la lame nécessaire atteint. Ne surchargez pas la machine! Elle travaille mieux et avec une sécurité accrue dans la plage indiquée.
Utilisez les outils électriques corrects. N’utilisez pas de machines à faible puissance pour effectuer des travaux difficiles. N’utilisez pas les outils électriques pour une destination d'utilisation non conforme. Par exemple, n’utilisez pas une scie circulaire manuelle pour couper des branches d'arbres ou des bûches. Veillez au montage complet et correct des équipements de sécurité pendant l’exploitation et ne modifiez rien sur la machine qui risquerait d’influencer sa sécurité. Remplacer l’insert de la table lorsque la fente de sciage est abîmée. Ne pas utiliser des lames fissurées ou déformées. Utilisez uniquement des lames aiguisées, les lames émoussées augmentant le risque de rebondissement et de surcharge du moteur. Ne vous servez pas de lames en acier à coupe rapide fortement allié (HSS) étant donné que cet acier est trop dur et fragile, seuls les outils cf. EN 847-1 sont autorisés. L’utilisation d’autres appareils et d’autres accessoires peut impliquer un risque de blessure. Veiller à ce que la lame présente les dimensions indiquées au chapitre "Caractéristiques techniques" et qu'elle convienne à la matière de la pièce à scier. Utiliser uniquement des lames de scie dont la vitesse maximale n'est pas inférieure à la vitesse maximale de la tige de la scie circulaire sur table et du matériau à couper. Veiller à choisir une lame de scie appropriée pour le matériau à découper. Utiliser le coin à refendre fourni. Il doit être ajusté de façon à présenter un écart par rapport au pignon de la lame de scie de 2-5 mm au maximum. Vérifier lors du montage de la lame de scie que le coin à refendre se trouve sur la même ligne que le niveau de la lame de scie. Pour les pièces à usiner longues, utiliser un support supplémentaire (par ex. table, chevalet) afin d’empêcher que la machine bascule. Ne pas laisser d’autres personnes tenir la pièce. Lors de l’usinage, veiller à ce que toutes les pièces à usiner soient bien maintenues et guidées en toute sécurité. Ne pas découper de pièces trop petites. Utiliser des lames à denture fine pour scier des pièces d'épaisseur mince. Toujours scier une seule pièce à la fois. Ne jamais scier plusieurs pièces à la fois, ou des pièces individuelles mises en faisceau. Risque d'entraînement des pièces individuelles par la lame. Ne pas utiliser la scie pour effectuer des travaux qui ne correspondent pas à sa destination (voir "Utilisation conforme"). Servez-vous de la baguette coulissante (cf. consignes de travail) en cas de coupe longitudinale de pièces à usiner étroites (écart entre la lame et le guide parallèle de moins de 120 mm). Servez-vous d’un bois de calage pour presser les pièces à usiner étroites contre la butée parallèle. Les cales respectives sont disponibles dans le commerce. Ne vous servez jamais de baguette coulissante ou d’un bois de calage défectueux. Le guide coulissant voire la poignée pour un patin doivent toujours être conservés à proximité de la scie circulaire sur table lorsqu'ils ne sont pas utilisés. Servez-vous toujours du capot de protection de la lame. Le capot est à régler de manière à couvrir la couronne dentée jusqu'à la surface de la pièce à usiner. Assurez-vous que les pièces découpées ne risquent pas d’être entraînées par la couronne dentée de la lame et propulsées. N’éliminez jamais les éclats, copeaux et déchets à la main de la zone de danger de la lame. Réaliser uniquement des coupes transversales avec le butée de coupe à onglée
L’emploi de dispositifs à lame flottante et de fraiseuses à rainures est interdit. Les scies circulaires ne doivent pas être utilisées pour fendre (rainure terminée dans la pièce à usiner).28 Ne jamais introduire la main dans une machine en marche. Garder les mains, les doigts et les bras éloignés de la lame de scie en rotation. Ne jamais passer la main au dessus ou autour de la lame de scie. Ne jamais passer la main derrière la barre de guidage dans la zone de la lame de scie car la distance avec la lame de scie rotative est trop petite. Garder toujours une distance suffisante par rapport aux composants en mouvement. La lame ne s'arrête qu'après un temps de ralenti. Attendre l'arrêt complet de la lame avant d'enlever des éclats, copeaux et autres déchets. Eviter de freiner la lame en exerçant une pression latérale. Protéger la lame de scie contre d’éventuels coups. Ne pas la soumettre à une pression latérale. Débranchez la machine et retirez la fiche de la prise au secteur en cas de − travaux de réparation − travaux de maintenance et de nettoyage − l’élimination de perturbations (y compris l'enlèvement d'éclats coincés) − Vérification des câbles de connexion afin de détecter tout enchevêtrement ou endommagement − transport de la scie − Remplacement de la lame − et si vous quittez la scie (même s’il ne s’agit que d’une brève interruption du travail) Apportez beaucoup d’attention à l’entretien de votre scie. − Maintenez les outils affûtés et propres afin de travailler mieux et en toute sécurité. − Respectez les prescriptions de maintenance et les indications relatives au remplacement des outils. − Les poignées doivent toujours être sèches et exemptes d’huile et de graisse. Vérifiez la machine afin de découvrir tout endommagement éventuel. − Avant de continuer l'utilisation de la scie, examiner avec précaution le fonctionnement correct et conforme des dispositifs de protection et des composants légèrement endommagés. − Vérifiez le fonctionnement correct des pièces mobiles et assurez-vous qu’elles ne sont ni coincées ni partiellement endommagées. Toutes les pièces sont à monter correctement et toutes les conditions requises sont à remplir afin de garantir une exploitation impeccable de la tronçonneuse.
Les dispositifs de sécurité et les pièces endommagés doivent être réparés ou remplacés convenablement dans un atelier spécialisé reconnu, à moins que d’autres informations ne soient mentionnées dans le mode d’emploi. − Les autocollants de sécurité endommagés ou illisibles doivent être remplacés. Ne pas mettre la machine en service si elle n’est pas en parfait état technique ; protéger la machine contre toute remise en marche involontaire en tirant la prise électrique. Ne laisser brancher aucune clé de l’appareil! Avant la mise en service, toujours vérifier que les clés et les autres outils de réglage sont enlevés de la machine. Conservez les outillages non utilisés dans un endroit sec et verrouillé et hors de portée de main des enfants. Sécurité électrique Exécution de la ligne de raccordement cf. IEC 60 245 (H 07 RN-F) avec une section d’au moins − 1,5 mm² pour les câbles d’une longueur de jusqu’à 25 m − 2,5 mm² pour les câbles de plus de 25 m Les câbles longs et minces provoquent une chute de tension. Le moteur n'atteint plus sa puissance maximum, dégradant ainsi le fonctionnement de l'équipement. Les fiches et prises des rallonges doivent être en caoutchouc, PVC souple ou autre matière thermoplastique d'une résistance mécanique identique, ou revêtues de ce matériau. Protégez-vous de l'électrocution. Evitez le contact corporel avec des éléments connectés à la terre, par ex. tuyaux, radiateurs, fours, réfrigérateurs. Les contacts enfichables de la rallonge doivent être protégés contre les projections d'eau. En cas d'utilisation d'un tambour, dérouler le câble complètement. N’employez pas le câble à des fins pour lesquelles il n’est pas prévu. Protégez le câble contre la chaleur, l’huile et les arêtes vives. Ne tirez pas sur le câble pour retirer la fiche de la prise au secteur. Contrôlez régulièrement le câble de la scie et demandez à un spécialiste (électricien) de le remplacer en présence d’endommagements. Pour la pose du câble de connexion, veiller à ce qu'il ne gêne pas, qu'il ne soit pas écrasé ni plie, et que le connecteur ne se mouille pas. Vérifiez le câble de rallonge à intervalles réguliers et remplacez-le dès que vous constatez un endommagement. Ne vous servez jamais de lignes de raccordement défectueuses. Servez-vous exclusivement de câbles de rallonge spéciaux et homologués pour l’extérieur le cas échéant. Ne vous servez jamais de raccordements électriques provisoires. Ne pontez jamais les équipements de sécurité et ne les mettez jamais hors service. Brancher la machine à l’aide d’un disjoncteur à protection différentielle (30 mA). Tout raccordement électrique, voire des réparations sur des parties électriques de la machine doivent être effectuées par des personnes compétentes ou remises à l’un de nos services après-vente. Les règlements locaux, particulièrement en ce qui concerne les mesures de protection sont à respecter. Toutes réparations des différentes pièces de la machine sont à effectuer par le fabricant, ou l’un de ses services après-vente. Servez-vous toujours du capot de protection de la lame. L’utilisation d’autres pièces détachées et d’autres accessoires pourraient entraîner un risque d’accident pour l’utilisateur, le fabricant dégageant toute responsabilité pour tout dommage encouru.29
Nr. Désignation Réf. de cde. 1 Capot de protection 363411 2 Coin à refendre 363395 3 Lame de scie 363421
5 Règle de butée ---
Manette de serrage de la butée longitudinale
9 Echelle de la butée longitudinale ---
Logement pour guide coulissant
17 Interrupteur principal 363386 18 Manivelle de réglage de la hauteur
19 Volant de réglage de l’inclinaison 20 Vis de serrage de la lame de scie ---
22 Butée transversale cpl. 363414
Couvercle pour charbons
Vis à poignée en étoile M6
Ecrou à poignée en étoile M6
Sécurité de transport ! Retirez d’abord la sécurité de transport entre le moteur et le boîtier.
Fixez la plaque de recouvrement inférieure (36) à l’aide des vis St 4.2 x 12
Montage du bâti ! Vissez d’abord respectivement 2 pieds de table (12) avec une plaque de support (16). Utilisez pour cela respectivement 4 vis à tête ronde avec embout à 4 pas M 6 x 12, des rondelles A 6,4 et des écrous auto-bloquants M6.
Vissez ensuite à chaque fois une entretoise de liaison (15). Utilisez pour cela respectivement 2 vis à tête ronde avec embout à 4 pas M 6 x 12, des rondelles A 6,4 et des écrous auto-bloquants M6.
Reliez les deux moitiés du bâti avec respectivement 2 plaques de support (11) et les entretoises % (13). ! Fixez les 4 pieds en caoutchouc (14) aux pieds de la table ! (12) Fixation de la scie sur le bâti ! Placez à présent la scie sur le chevalet de telle façon que les trous du boîtier de la scie (A) correspondent aux trous dans les plaques de support du bâti (B).
Vissez la scie circulaire sur la table et le chevalet à l’aide des quatre vis six pans M 6 x 45 fournies, des rondelles Ø 16 x Ø 6,6 x 1,6 et des écrous auto-bloquants M6. ! Fixer le capot de protection (1) sur le coin à refendre (2). ! Vissez fermement la poignée (18) au volant. ! Engagez le tuyau d’aspiration (31) sur le boîtier (32). ! Engagez le tuyau d’aspiration (31) sur le raccord du capot de protection (1). ! Déposez la coulisse (24) à portée de main sur le côté.
Pour garantir le fonctionnement correct de la machine, veuillez respecter les instructions suivantes : Placez la scie sur un emplacement répondant aux conditions suivantes : − antidérapant − exempt de vibrations − plan − aucun risque de trébuchement − suffisamment éclairé Contrôlez avant chaque utilisation: − les lignes de raccordement quant à l’éventuelle présence de défauts (fissures, coupures ou similaires) Ne vous servez jamais de lignes défectueuses ! − l’état impeccable du capot de protection − le réglage du coin à refendre (cf. réglage du coin à refendre) − l'état correct de l'insert de table − la disponibilité à portée de main de la baguette coulissante − l'état correct de la lame.30 Ne pas utiliser des lames fissurées ou déformées. Ne vous servez pas de lames en acier à coupe rapide fortement allié (HSS). Remplacer immédiatement un insert de table usé ou endommagé. Placez-vous sur le côté de la zone dangereuse (lame) de la scie pendant la coupe. Abaissez le capot de protection − pendant le travail sur la pièce à usiner − sur la table en cas d’interruptions ou en quittant la scie
Sens de rotation de la lame Veillez toujours à la concordance du sens de rotation de la lame avec la direction de rotation indiquée sur le capot de protection (1). Sélection de la lame Veillez à ne pas vous servir de lames sans tranchant ou endommagées et à ce que le diamètre de l’alésage soit au moins égal à 30 mm. La lame fournit de série est appropriée pour la coupe du bois et de la plupart des plastiques.
D’autres lames sont disponibles sur demande pour d’autres coupes. Demandez conseil à votre revendeur ou directement au fabricant.

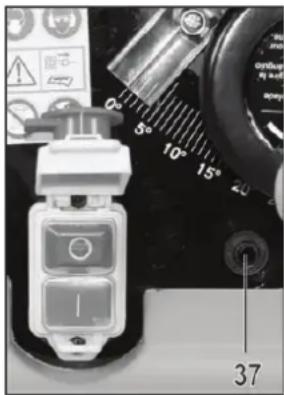

Connexion électrique Comparez la tension de votre secteur, p. ex. 230 V, avec la tension indiquée sur la plaque signalétique de la machine et raccordez la scie à une prise mise à la terre appropriée et conforme aux prescriptions. Moteur à courant alternatif: prise à contact de protection, tension du secteur de 230 V avec interrupteur de protection contre les courants de court-circuit (Disjoncteur ID 30 mA). Fusible de secteur: 16 A Servez-vous de câbles de raccordement respectivement de rallonge cf. IEC 60 245 (H 07 RN-F) avec une section d’au moins 1,5 mm² pour les câbles d’une longueur de jusqu’à 25 m 2,5 mm² pour les câbles de plus de 25 m Impédance du secteur En cas de conditions de secteur défavorables, de brèves chutes de tension peuvent se produire à la mise en service de l'appareil qui risquent de compromettre le fonctionnement d'autres appareils (par ex. faire vaciller une lampe). Avec une impédance du secteur de Z max 0,382 Ω, de tels défauts sont improbables. Pour de plus amples informations, adressez-vous à votre société de distribution d’électricité locale. Interrupteur marche/arrêt Ne jamais utiliser un appareil dont l'interrupteur ne fonctionne pas. Les interrupteurs endommagés doivent être immédiatement réparés ou remplacés par le S.A.V. Mise en marche Appuyez sur le bouton vert ( I ) placé sur l‘interrupteur. L’appareil se débranche automa-tiquement en cas de coupure de courant. Pour la remise en marche, actionnez le bouton-poussoir vert ( I ). Arrêt Appuyez sur le bouton rouge ( 0 ) placé sur l‘interrup-teur. Disjoncteur-protecteur du moteur Le moteur est équipé d’un disjoncteur-protecteur de sécurité et il est automatiquement débrayé en cas de surcharge. Une remise en marche du moteur est possible après une phase de refroidissement (env. 5 – 10 min). Appuyez sur 1. le bouton rouge ( 0 ) placé sur l‘interrupteur. 2. le petit bouton noir ( 37 ) 3. appuyez sur le bouton vert ( I ) pour la mise en route.
Aspiration des poussières et des copeaux Les poussières de bois générées pendant l’exploitation peuvent influencer la visibilité et elles sont parfois aussi nocives pour la santé. Pour scier du bois, un dispositif d’aspiration des copeaux (par ex. un petit aspirateur transportable) doit être raccordé à la tubulure d'aspiration Aspiration des copeaux Raccordez un dispositif d’aspiration des copeaux ou un petit aspirateur avec un adaptateur approprié à la tubulure d’aspiration des copeaux (32) (Ø 39 mm). Vitesse de l'air à la tubulure d'aspiration de la scie ≥ 20 m/sec Pour aspirer des poussières particulièrement dangereuses à la santé, cancérigènes ou sèches, utiliser un aspirateur spécial.31
Retirer la fiche de la prise de courant avant d'effectuer les réglages. Réglage du coin à refendre Le coin à refendre est un équipement de protection important car il évite les contrecoups de la pièce à usiner. Il faut employer impérativement le coin à refendre livré.
Le coin à refendre fonctionne parfaitement s’il est réglé sa distance par rapport à la couronne dentée de la lame de scie doit se situer à 2-5 mm maximum au dessus de la table. La lame de scie doit se trouver dans la position la plus haute. ! Desserrez un peu les 2 vis à six pans et réglez correctement le coin à refendre. Le coin à refendre doit se trouver au même niveau que la lame de scie. ! Observez les cotes spécifiées. ! Vissez fermement les deux vis à six pans à l’aide de la clé polygonale (25).
Elargissement extensible de la table ! , Desserrez les deux vis papillon en bas de la table de la scie à gauche et à droite et tirez l’élargissement de table (6) jusqu’à la largeur souhaitée. ! Resserrez ensuite fermement les deux vis papillon.
Rail coulissant ! Faites basculer le blocage (21) dans le sens antihoraire et vous pourrez ensuite déplacer le rail coulissant.
Réglage de la profondeur de coupe ! La hauteur de coupe peut être réglée en continu de 0 à env. 74 mm à l’aide d’un volant. Avant d’ajuster la hauteur de la coupe, serrer la vis de serrage de la lame de scie (20). La profondeur de coupe à régler doit dépasser l’épaisseur du matériau à cou-per d’env. 5 mm
Réglage du degré d’inclinaison de la lame L’inclinaison de la lame de scie ne doit pas être effectuée pendant que celle-ci tourne. Le moteur doit être éteint.
Réglage de 0° – 45 ° ! , Desserrer la vis de serrage (20). ! Enfoncez le volant (19) et tournez-le jusqu’à ce que l’angle souhaité s’affiche (0° - 45°). ! Resserrer la vis de serrage.
Ajustage de l’indicateur d’angle : ! Arrêter la machine et débrancher l’alimentation électrique. ! Aligner la lame de scie au sens vertical à l’aide d’une équerre butée. ! Desserrer la vis (A) et déplacer l’indicateur d’angle vers la marque de 0°.
Mise en place et ajustage de la butée longitudinale Mise en place de la butée longitudinale sur le dessus de la table de scie ! Montez la baguette de butée (5) avec les 2 écrous à poignée en étoile, les vis six pans et les rondelles au porte- butée fournis.
Veillez au bon réglage de la butée (voir « Travail avec la scie »). Réglage de la butée longitudinale
! Engager la butée longitudinale dans la rainure de guidage de la table.
Ajuster la cote souhaitée et rabattre la manette (9). ! Pour obtenir une coupe exacte, effectuer d’abord une coupe d’essai, puis rajuster la butée.
Mise en place et ajustage de la butée transversale La butée transversale fournie dans la livraison peut être utilisée comme butée transversale ou en onglet. Veillez au bon réglage de la butée (voir « Travail avec la scie »). Utilisez une équerre pour un réglage précis à 90°. Mise en place de la butée transversale sur le dessus de la table de scie
Glissez la butée transversale dans la rainure sur la table de la scie. Utilisez le rail coulissant pour les coupes biaises. ! Serrez fermement la vis à poignée en étoile (34). Ajustage angulaire
Desserrez l’écrou à poignée en étoile (35) et réglez le guide d’onglet sur l'angle souhaité. ! Resserrer l’écrou à poignée en étoile (35).32
Avant de commencer le travail, respecter les instructions de sécurité suivantes afin de garder le risque de sécurité aussi faible que possible.
Capot de protection, coin à refendre et lame en ordre? Lame bien affûtée? Guides mis en place et baguette coulissante à portée de main? Poste de travail bien ordonné? Ne mettez jamais l’outillage en service avant d’avoir lu les instructions de service, d’être en mesure de respecter les indications et consignes de sécurité et d’avoir monté l’appareil comme décrit! Avant d'effectuer des modifications sur la scie (par ex. le remplacement de la lame etc.) − Arrêter l'équipement − Attendre l'arrêt de la lame − Retirer la fiche du secteur

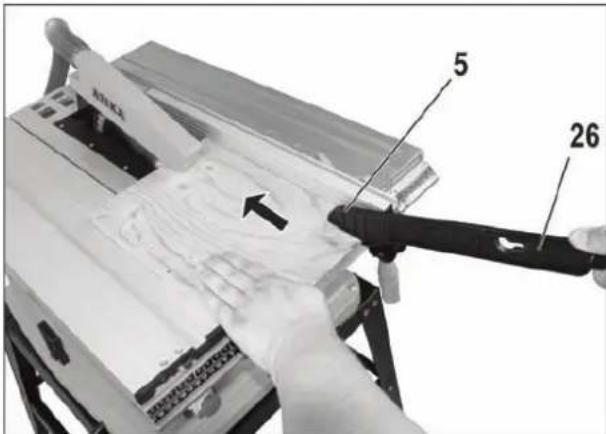

Observez également les points suivants: Placez-vous en dehors de la zone dangereuse. Placez vos mains à plat et les doigts resserrés sur la pièce à usiner. Guidez la pièce à usiner manuellement jusqu’au bord antérieur du carter de protection. Ne retirez jamais les éclats, copeaux, etc. avec la main. Respectez systématiquement toutes les consignes de sécurité ! Coupe de pièces à usine étroites (Largeur inférieure à 120 mm) Faites avancer la pièce en poussant avec les deux mains, servez-vous de la baguette coulissante (26) dans la zone de la lame. En cas de pièces à usiner très plates et étroites (largeur de 30 mm et inférieure), servez-vous de la surface la plus basse possible du guide droit (5).

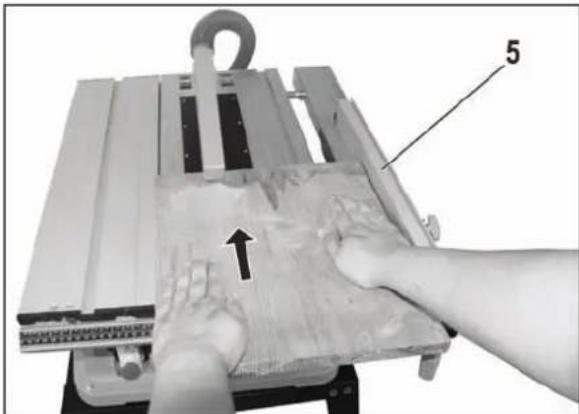

Coupe de pièces à usine larges Poussez la pièce d’œuvre à couper avec la main à plat et les doigts serrés le long de la butée.

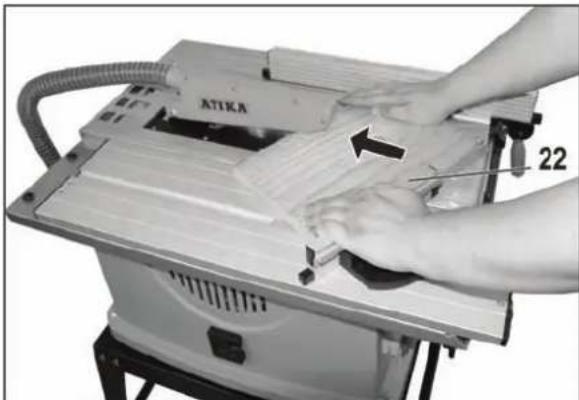

Coupes transversales / coupes en biseau Faites glisser la butée transversale (22) dans la rainure de guidage de la table et réglez-la sur l'angle souhaité. Déplacez la butée longitudinale (5) dans la position souhaitée afin que la pièce d’œuvre puisse être bien mise. Appuyez la pièce d’œuvre à scier contre le rail fixe. Tenez bien la pièce d’œuvre et poussez la en faisant passer la butée transversale devant la lame de scie. Utilisez le cas échéant la barre coulissante.
Réglez la règle de butée de manière à ce qu’elle touche la lame de scie.
Avant de toute intervention d'entretien et de nettoyage − Arrêter l'équipement − attendre l'arrêt de la scie − Retirer la fiche du secteur Les défauts de la machine, y compris des dispositifs de protection et de la lame, doivent être déclarés au personnel responsable de la sécurité immédiatement après leur détection. D'autres interventions d'entretien et de nettoyage que celles décrites dans ce chapitre ne doivent être effectuées que par le constructeur ou par des entreprises désignées par celui-ci. Les dispositifs de sécurité enlevés pour effectuer des interventions de maintenance ou de nettoyage doivent impérativement être remontés et vérifiés.33 N'utiliser que des pièces de rechange d'origine. L'utilisation de toute autre pièce risque de provoquer des dommages et blessures imprévisibles.
Entretien Remplacement de la lame Avant de remplacement de la lame: − arrêter l'équipement − attendre l'arrêt de la lame − retirer la fiche du secteur La lame est une pièce d'usure qui après l'usage fréquent et prolongé. Renouvelez la lame ou veillez à son affûtage Ne vous servez pas de lames en acier à coupe rapide fortement allié (HSS). Ne vous servez jamais de lames fissurées ou de lames susceptibles de se déformer.Ne pas utiliser des lames fissurées ou déformées. Servez-vous uniquement de lames bien affûtées. La lame de scie doit satisfaire aux exigences indiquées, voir « Fiche technique »). Risque de coupure! Porter des gants pour changer la lame. N'utiliser que des lames appropriées. Risque de brûlures ! La lame reste chaude pendant un certain temps après le sciage. ! Mettre la lame de scie dans sa position la plus haute. ! Enlevez le capot de protection (1). ! Desserrez les 8 vis de l’insert de table et ôtez ce dernier. ! Tenez fermement la bride de la lame (27) à l’aide de la clé de montage (24) et desserrez la vis à six pans (28) avec la clé polygonale (25). Portez les gants de protection. ! Retirez la vis six pans (28) et la bride de la lame (27). Retirez la lame de scie (3). ! Avant le montage de la nouvelle lame de scie, nettoyez le logement de la lame de scie à l’aide d’un chiffon ou d’un pinceau. ! Nettoyer les brides. Le montage de la lame de scie s‘opère dans l‘ordre inverse. Observez le sens de rotation de la lame de scie (voir flèche sur la lame de scie). Les dents de la lame de scie doivent être dirigées vers la partie avant de la machine et le sens des flèches sur la lame de scie doit correspondre à celui sur la protection. Enfin, installez à nouveau le capot de protection. Contrôlez ensuite quotidiennement le bon fonctionnement de l’aspiration. Si le temps de freinage du moteur n'est pas inférieur à 10 secondes, les pièces d'usure du moteur du frein moteur doivent uniquement être remplacées par le fabricant. Remplacement de l'insert de table Remplacer immédiatement les inserts de table usés ou endommagés. Remplacement des charbons Remplacez les charbons lorsqu’ils sont usés. ! Couchez la machine sur le côté, desserrez les 6 vis et retirez le couvercle inférieur. ! Enlever le couvercle des charbons (29) de chaque côté du capot du moteur en les dévissant dans le sens antihoraire à l'aide d'un tournevis. ! Retirer les charbons en veillant à la position du support à ressort. ! Insérer les nouveaux charbons (30) en veillant à la position correcte du support à ressort. ! Ne remplacer les charbons qu'en paires. ! Revisser le couvercle des charbons (29). ! Revissez à nouveau le couvercle inférieur et remettez la machine en place.
Ajustement 45° et 90° Si la lame de scie n’atteint pas l'angle standard de 45° ou 90° jusqu’à la table, vous pouvez régler les butées de fin de course de la manière suivante : ! Couchez la machine sur le côté et retirez la plaque de recouvrement inférieure. Desserrez le contre-écrou des butées de fin de course et alignez la lame de scie à 90° et 45° sur la table de scie. Resserrez à nouveau fermement l’écrou. ! Revissez à nouveau la plaque de recouvrement inférieure et remettez la machine en place.
Nettoyage Respectez ce qui suit pour maintenir la capacité de fonctionnement de la scie: Nettoyer régulièrement le boîtier de la machine à l’aide d’un chiffon doux ou d’un pinceau, de préférence après chaque utilisation. Les fentes d’aération du moteur doivent être à l’abri de poussières et de souillures. Ne pas laver l'équipement à l'eau. Enlever les copeaux et les poussières uniquement à l'aide d'une brosse ou d'un aspirateur. Nettoyez et huilez toutes les pièces mobiles à intervalles réguliers. Ne jamais utiliser de graisse! Utilisez, par exemple, de l’huile pour machines à coudre, de l’huile hydraulique fluide ou de l’huile de pulvérisation écologique.34 Tenir la lame exempte de rouille et de résines. Éliminez les dépôts de résine de la table de la scie Les résidus de résine peuvent être éliminés à l'aide d'un aérosol d'entretien et de soin du commerce.
Retirez la fiche de la prise avant tout transport.
Rabattre la lame avant tout transport de la scie. Ceci permet d’éliminer tout risque de blessure par la lame.
- Pour la manipulation et le transport de la machine, utiliser uniquement les dispositifs de transport (par ex. table) et jamais les dispositifs de protection (par ex. capot de protection).
Retirez la fiche de la prise au secteur. ! Conservez les outillages non utilisés dans un endroit sec et verrouillé et hors de portée de main des enfants. ! Afin d’augmenter la durée de vie utile de la scie et de lui conserver son bon fonctionnement, il est recommandé avant tout stockage prolongé: − d’effectuer un nettoyage en profondeur; − de traiter toutes les pièces mobiles avec une huile biodégradable.
Ne jamais utiliser de graisse!
Veuillez tenir compte de la déclaration de garantie ci-jointe.
Avant de procéder à l'élimination des défauts − Arrêter l'équipement − attendre l'arrêt de la tronçonneuse − Retirer la fiche du secteur Après chaque dépannage, remettre en service et vérifier l'ensemble des dispositifs de sécurité. Perturbation Cause possible Que faire La machine ne démarre pas après son branchement ou elle se débranche automatiquement au ralenti
- Câble ou rallonge défectueux
- Moteur ou commutateur défectueux
- Charbons usés après un fonctionnement prolongé.
Remplacer le fusible
- Vérifiez le câble, ne vous servez jamais d’un câble défectueux
- Demandez à un électricien concessionnaire de vérifier le moteur ou le commutateur ou de le réparer, respectivement de remplacer ces pièces par des pièces d’origine
- Remplacer les charbons La machine s’arrête pendant la coupe
- Disjoncteur-protecteur du moteur s’est déclenché
- Laisser refroidir le moteur et continuer le travail en exerçant moins de pression.
- Remettez le moteur en marche après son refroidissement ("Disjoncteur-protecteur du moteur" (page 30)) La pièce à usiner bloque pendant l’avancement
Maintenez la pièce à usiner et débranchez immédiatement le moteur. Affûtez ou remplacez la lame Taches de brûlure aux zones de coupe
- La lame ne convient pas à la coupe à effectuer, ou elle est émoussée.
Remplacez la lame ou affûtez la lame35 Perturbation Cause possible Que faire Bourrage de l'évacuation des copeaux
- Absence de dispositif d'aspiration
- Puissance d'aspiration trop faible
Arrêter la scie, enlever les copeaux et raccorder le dispositif d'aspiration
- Arrêter la scie, enlever les copeaux et augmenter la puissance de l'aspiration (vitesse de l'air ≥ 20 m/sec sur la tubulure d'aspiration des copeaux. Vibrations de la scie
- La lame n'est pas montée correctement
Fixer la lame correctement La coupe n’est pas à angle droit
- Les butées de fin de l’angle ne sont pas réglées correctement
Alignez la lame de scie à 90° et 45° exactement en angle droit sur la table de scie, voir « Ajustage à 45° et 90° ».
Modèle PTK 250 S Année de construction voir la dernière page Puissance du moteur P
1800 W S1 Tension d’alimentation 230 V~ Fréquence du réseau 50 Hz Classe de protection II (protégée par isolation) Nombre de tours de la lame / Régime 5000 min
Fusible de secteur 16 A Lame de scie en carbure Ø maximum 250 mm Lame de scie en carbure Ø minimum 245 mm Epaisseur de la lame de scie 1,8 mm Trait 3,0 mm Nombre de dents 40 Coin à refendre épaisseur 2 mm Alésage de l’arbre de fixation de la lame 30 mm Vitesse de coupe (pour un diamètre maximal de la lame) 65,4
