GEBRUIKSAANWIJZING PTK 250 S ATIKA

Oorspronkelijke gebruiksaanwijzing – Veiligheidsinstructies

Reserveonderdelen

U mag dit toestel niet in bedrijf nemen, alvorens u deze gebruiksaanwijzing heeft gelezen en alle vermelde aanwijzingen in acht heeft genomen.

Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen.

Inhoud

EG-verklaring 93
Lever hoeveelheid 93
Geluidskenmerken	94
Symbolen apparaat / gebruiksaanwijzing 94
Reglementaire toepassing 94
Restrisico's	95
Veilig werken 95
Toestelbeschrijvin / Reserveonderdelen 97
Opbouw van het zaag 98Transportzekering Montage van het onderstel 98Bevestiging van de zaag op het onderstel 98	98
Voorbereidingen voor ingebruikname 98
Ingebruikname Aansluiting op het net 99In-/Uitschakelaar Stof-/spanenafzuiging 99	9899
Afstelling van de zaag 99Spouwmes instellen Uittrekbare tafelverbreding Schuifslede Zaaghoogte instellen Zaagblad in verstek plaatsen Aanbrengen en instellen van de dwarse aanslag Aanbrengen en instellen van de lengteaanslag	9999100100100100
Werkvoorschriften Het zagen van smalle werkstukken Het zagen van brede werkstukken Haaks/verstekzagen 101	100100101
Onderhoud en verzorging Reiniging Onderhoud	101101101
Transport	102
Opslag	102
Garantie	102
Storingen	102
Technische gegevens	103

EG-Verklaring van overeenstemming

Nr. (S-No.): 13375

overeenkomstig de richtlijn van de raad: 2006/42/EG

Hiermede verklaren wij

ATIKA GmbH

in uitsluitende verantwoordelijkheid, dat het product

Tischkreissäge (Tafelcirkelzaag)

model PTK 250 S - type M1D-SD-250EA

Serienummer: 000001 - 020000

aan de bepalingen van de boven vermelde EG-richtlijnen alsook aan de bepalingen van de volgende verdere richtlijnen beantwoordt:

2004/108/EG en 2011/65/EU.

De volgende geharmoniseerde normen werden toegepast:

EN 61029-1:2009+A11; EN 61029-2-1:2010;

EN 55014-1:2006+A1; EN 55014-2:1997+A1+A2;

EN 61000-3-2:2006+A1+A2; EN 61000-3-11:2000

Gemachtigde voor het opmaken van technische documenten:

i.A. i.A. G. Koppenstein, Constructieleiding

Geluidskenmerken

DIN EN ISO 4871

Inzet van de machine als tafelcirkelzaag met standaard zaagblad.

	Geluidsvermogen	Geluidsvermogen aan de werkplaats
Belast	L_WA = 108,7 dB(A)	L_pA = 95,7 dB(A)
Meetonzeker-heidsfaktor	K_WA = 3 dB(A)	K_pA = 3 dB(A)

De opgegeven waarden zijn emissiewaarden en kunnen niet als veilige werkplekwaarden genomen worden. Hoewel er samenhang tussen emissie- en immisiewaarden is, kan men deze waarden niet gebruiken voor het vaststellen van veiligheidsvoorzieningen tijdens het werk. Deze waarden kunnen sterk beïnvloed worden door verschillende factoren zoals, de tijdsduur, de eigenschappen van de ruimte, andere geluidsbronnen, het aantal machines, andere werkzaamheden in de directe omgeving, enz. De toegelaten waarden kunnen van land tot land verschillen. Deze gegevens zal de gebruiker echter in staat stellen een betere inschatting van de van de gevaren en risico's te maken.

Symbolen apparaat

		Lees voor de inbedrijfstelling de bedieningshandleiding en veiligheids-voorschriften en neem deze in acht.
		Schakel de motor uit voor reparatie-, onderhouds- en reinigingswerk-zaamheden en haal de netstekker uit de ontactdoos.
		Gevaar van verwondingen van vingers en handen door het zaagblad
		Niet aan regen blootzetten. Tegen vochtigheid beschermen.
		Oog- en geluidsbescherming dragen.
		Stofmasker dragen.
		Het product stemt overeen met de productspecifiek geldige Europese richtlijnen.
		Machine veiligheidsklasse II (dubbelt geïsoleerd).
		Elektrische toestellen behoren niet in de huisafval. Toestellen, toebehoren en verpakking naar een milieuvriendelijk recycling brengen.
Volgens de Europese Richtlijn 2012/19/EU over oude elektronische apparaten en electronica moeten niet meer bruikbare elektrische toestellen apart worden verzamend en een milieuvriendelijk recycling worden toegevoerd.

Symbolen in de gebruiksaanwijzing

	Dreigend gevaar of gevaarlijke situatie. Het niet opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.
	Belangrijke aanwijzing voor het vakkundig gebruik van de machine. Het niet opvolgen van deze aanwijzingen kan storing aan de machine veroorzaken.
	Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.
	Montage, gebruik en onderhoud van de machine. Hier wordt precies uitgelegd wat u moet doen.
	Neem alstublieft het ingesloten montage- en bedieningsblad ter hand, wanneer in de tekst naar het afbeeldings-nr. wordt verwezen.

Lever hoeveelheid

• Tafelcirkelzaag PTK 250 S met
- netkabel en steker
— HM-zaagblad: ∅ 250 / 30 mm x 3,0; 40 tanden
- Spouwmes
- Beschermkap met afzuigaansluiting
- Dwarse aanslag
- Lengteaanslag
• Uittrekbare tafelverbreding rechts
- Schuifslede
- Duwstok
- Afzuigslang
- Zakje met schroeven
• 2 sleutels voor zaagbladwisseling
• Kruk ter hoogteverstelling
• Vloerafdekking
• Frame bestaande uit:

• 4 tafelbenen
• 2 framedelen kort
• 2 framedelen lang
• 2 verbindingssteunen kort
• 2 verbindingssteunen lang

• 4 opsteekvoeten

• Gebruiksaanwijzing
  • Montage- en bedieningsblad

• Garantieverklaring

Controleer na het uitpakken de inhoud van de verpakking op:

▶ Aanwezigheid van alle onderdelen
▶ Eventuele transportschade

In het geval van onvolkomenheden dit direct aan uw leverancier melden. Latere reclamaties worden niet in behandeling genomen.

Reglementaire toepassing

• De tafelcirkelzaag is uitsluitend voor het langs- en dwarssnijden van massief hout en plaatmateriaal zoals spaanplaten, meubelplaten en Mdf-platen met vierkante of rechthoekige doorsnede onder toepassing van HM-cirkelzaagbladen gedacht, waarbij slechts zaagbladen gebruikt worden die voldoen aan de norm EN847-1.
  ■ Er mogen geen metallische grondstoffen worden bewerkt.
• Het toepassen van HSS zaagbladen is niet toegestaan. Deze bladen zijn zeer hard en bros. Hierdoor ontstaat gevaar voor verwonding door breuk en weg geslingerde delen.
• Het zagen van ronde materialen (ronde houten, brandhout en dergelijke) is niet toegestaan.
• De diameter van het zaagblad moet tussen 245 en 250 mm. liggen.

• U mag alleen werkstukken verwerken die vielig ondersteund of geleid kunnen worden.

• Tot het toepassen volgens de voorschriften behoren ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en na leven van de veiligheidsvoorschriften van de fabrikant.

• Men moet zich tevens houden aan de algemeen geldende veiligheid- en gezondheids- voorschriften en die aanvullende voorschriften van het bedrijf.
• Alle verdere toepassingen gelden als niet volgens de voorschriften. Voor de hieruit voortvloeiende schade is de fabrikant niet aansprakelijk – de aansprakelijkheid is alleen voor de gebruiker.
• Eigen gemaakte wijzigingen aan de machine ontslaan de fabrikant van alle aansprakelijkheid.
• Deze machine mag alleen voorbereidt, gebruikt en onderhouden worden door personen die met de machine vertrouwd zijn en goed ingelicht zijn over de risico's.

Reparaties mogen alleen door de fabrikant of geautoriseerde werkplaatsen uitgevoerd worden.

• Gebruik de tafelcirkelzaag niet in de nabijheid van brandbare vloeistoffen of gassen of in vochtige of natte omgeving.
• Metalen delen (spijkers, nieten, enz.) moeten uit het hout verwijderd worden voordat het gezaagd wordt.

Restrisico's

Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een aantal restricties.

De restricties kunnen geminimaliseerd worden wanneer de veiligheids-, gebruiks-, gezondheids- en onderhoudsvoorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen.

• VRisico's voor verwonding van de vingers of de hand door het werkstuk of het zaagblad, bijv. bij het wisselen van het zaagblad.
• Verwondingen door het wegslingeren van delen van het werkstuk.
• Terugslag van het werkstuk of delen hiervan.
  ■ Breuk en wegslingeren van het zaagblad.
• Gevaar door stroom door het niet juist aansluiten van de aansluitdraden.
• Het aanraken van onder spanning staande delen bij een geopende elektrische delen.
• Vermindering van het gehoor bij langdurig werken zonder gehoorbescherming.
• Emissie van zaagstof door het werken zonder voldoende stofafzuiging.

Verder kunnen er ondanks alle genomen maatregelen niet zichtbare restricties bestaan.

Veilig werken

⚠ Bij ondeskundig gebruik kunnen houtbewerkingsmachines gevaarlijk zijn. Als een machine gebruikt wordt moeten de standaard voorzorgsmaatregelen genomen worden om het risico van brand, elektrische sluiting en het verwonden van personen uit te sluiten.

Lees en volg de onderstaande aanwijzingen, de voorschriften te voorkoming van ongevallen en de algemene veiligheidsvoorschriften op, om u zelf en anderen tegen verwondingen te beschermen.

i Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.
Bewaar deze veiligheidsvoorschriften goed.

• Maak u voor gebruik met het apparaat vertrouwd, met behulp van de bedieningshandleiding.
• Wees oplettend. Let op dat, wat u doet. Ga met vgerstand te werk. Gebruik het toestel niet, wanneer u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kann tot ernstige verwondingen leiden.

■ Draag de juiste werkkleding.

— Nauw sluitende kleding en geen sieraden dragen.
- Geen schoenen met gladde zolen dragen.
— Bij lang haar een haarnet dragen.

■ Draag persoonlijke beschermingsmiddelen.

• Gehoorbeschermer dragen (het geluidsnivo in de werkplaats komt over het algemeen boven de 85dB(A).
• Veiligheidsbril (bij het zagen van aluminium).

- Stofmaker

• Bij het behandelen met zaagbladen en ruwe grondstoffen werkhandschoenen dragen. Zaagbladen moeten, wanneer doelmatig, steeds in een bak worden gedragen.
• Bij het werken met de machine geen handschoenen dragen.

- Gebruik de machine alleen op een

• stevige
• vlakke

• slipvaste
  — trillingvrije ondergrond

• Zorg dat uw werkomgeving op orde is. Rommel kan ongevallen veroorzaken.
  ■ Let op de omgevingsinvloeden.

• Zet de machine niet in de regen buiten.

• Gebruik de machine niet in een vochtige of natte omgeving.
• Zorg voor voldoende omgevingslicht.
• Gebruik de machine niet in de buurt van brandbare stoffen of gassen.

Normale borstelvonk kan tot ontsteking leiden. Bij veronachtzaming bestaat brand- of explosiegevaar.

Houdt alstublieft rekening met de brandmeld- en brandbestrijdingsmogelijkheden bv standplaats en bediening van brandblussers.

- Bij het zagen van hout dienen cirkelzagen aan een stofopvangvoorziening te worden aangesloten.

- Let steeds erop, dat geen te grote stofconcentratie ontstaat.

- Houdt het zaagblad steeds goed gescherpt en let erop, dat de beschermkap op het werkstuk is gedaald.

- Gebruik steeds een geschikte afzuiginstallatie.

- Houtstof is ontplofbaar en kan schadelijk voor de gezondheid zijn.

- Vooral tropisch hout alsook beukenhout en eikenhout zijn als kankerverwekkend genoteerd.

■ Laat de machine niet zonder toezicht achter.

- Personen onder de 18 jaar mogen niet met deze machine werken. Uitgezonderd zijn personen boven de 16 jaar in opleiding onder toezicht.

■ Hou andere personen op afstand.

Laat andere personen, in het bijzonder kinderen, het gereedschap of de kabel niet aanraken.

Houdt ze ver van uw werkplek weg.

- Neem altijd een positie in zijdelings van het zaagblad, buiten het zaagvlak.

- Neem de correcte werkpositie in. Stelt u zich voor aan de bedienerkant, frontaal ten opzichte van de zaag rechts naast de zaagbladlijn.

- Verwijder vóór het zagen alle nagels en metalen voorwerpen uit het werkstuk.

- Let erop dat het werkstuk geen kabels, touwen, snoeren of dergelijke omvat. Begin pas met zagen als het zaagblad op toeren is.

- Overbelast de machine niet. U werkt beter en zeker met de juiste belasting van de machine.

■ Maak gebruik van het correct elektrisch werktuig.

Maak geen gebruik van machines met een zwak vermogen voor zware werkzaamheden. Gebruik het elektrisch werktuig niet voor doeleinden, waarvoor het niet bestemd is. Gebruik bijvoorbeeld geen handcirkelzaag voor het snijden van boomtakken of gekloofd hout.

- Werk alleen met alle veiligheidsvoorzieningen op de juiste wijze aangebracht. Verander niets aan de machine wat de veiligheid in gevaar kan brengen.

- Vervang bij uitgeslagen zaagspleet het tafelinzetstuk.

■ Werk niet met gescheurde of vervormde zaagbladen.

- Gebruik alleen scherpe zaagbladen. Stompe zaagbladen verhogen het gevaar van terugslag van het werkstuk en belasten de machine enorm.

- Het toepassen van HSS zaagbladen is niet toegestaan. Deze bladen zijn zeer hard en bros. Hierdoor ontstaat gevaar voor verwonding door breuk en weg geslingerde delen.

⚠ Het gebruik van gereedschappen en toebehoren van een ander fabrikaat kan risico's met zich meebrengen.

Let erop dat het zaagblad met de onder „Technische gegevens“ vermelde afmetingen overeenstemt en voor het materiaal van het werkstuk geschikt is.

- Gebruik slechts zaagbladen, waarvan de maximumsnelheid niet geringer is, dan de maximale spindelsnelheid van de tafelcirkelzaag en de te snijden grondstof.

- Let erop, dat een voor de te snijden grondstof geschikt zaagblad wordt gekozen.

- Maak gebruik van de ingesloten splijtwig. Het dient zo te worden ingesteld dat zijn afstand ten opzichte van de

tandkrans van het zaagblad boven de tafel uiterlijk 2-5 mm bedraagt

- Vergewist u zich bij de inbouw van het zaagblad ervan, dat de splijtwig in één lijn met het niveau van het zaagblad is.

- Maak bij lange werkstukken gebruik van een aanvullende steun (bv tafel, bok) om een kantelen van de machine te voorkomen. Laat geen andere personen het werkstuk houden.

- Er moet erop worden gelet, dat alle werkstukken bij het bewerken veilig gehouden en veilig gevoerd worden. Te kleine werkstukken niet snijden.

- Zag dunne of dunwandige werkstukken alleen met fijntandige zaagbladen.

- Zaag steeds enkel één werkstuk. Nooit meerdere werkstukken gelijktijdig of tot een bundel samengevatte afzonderlijke stukken zagen. Er bestaat gevaar, dat afzonderlijke stukken van het zaagblad ongecontroleerd worden gegrepen.

- Gebruik de machine alleen waar hij voor gemaakt is (zie het betreffende hoofdstuk).

- Gebruik bij het zagen van smalle werkstukken (tot 120 mm. tussen het zaagblad en de aanslag) de bijgeleverde duwstok.

- Gebruik bij het aandrukken van kleine werkstukken een duwhout. Deze zijn in de handel verkrijgbaar.

- Gebruik geen kapotte duwstok of duwhout.

- De schuifstok resp. de handgreep voor een schuifhout dienen bij niet-gebruik steeds aan de tafelcirkelzaag te worden bewaard.

- De beschermkap voor de zaag altijd gebruiken. Deze is zo in te stellen dat hij de tanden van het zaagblad die boven het werkstuk uitsteken, afdekt.

- Zorg ervoor dat de losse delen van het werkstuk niet door het zaagblad geraakt en weg geslingerd kunnen worden

- Verwijder de spannen, splinters en het afval in de buurt van het zaagblad niet met de handen.

- Dwarssneden alleen met verstekaanslag uitvoeren.

- Het gebruik van freesschijven en slingerzagen is niet toegestaan.

- Cirkelzagen mogen niet voor het sleuven (in het werkstuk beëindigde groef) worden toegepast.

- Nooit in de draaiende machine grijpen. Houdt handen, vingers en armen van het roterend zaagblad weg.

- Grijp nooit over of om het zaagblad. Grijp in het bereik van het zaagblad niet achter het aanslagrail, de afstand van de hand naar het roterend zaagblad is hierbij te gering.

- Houdt steeds voldoende afstand tot het zaagblad. Houdt gedurende het bedrijf voldoende afstand tot aangedreven bouwdelen.

- Het zaagblad loopt na. Wacht tot het zaagblad stil staat, alvorens u splinters, spanen en afvallen verwijdert.

■ Rem het zaagblad niet door zijdelingse druk af.

- Bescherm het zaagblad tegen slag en stoot. Zet het aan geen zijdelingse druk bloot.

- Schakel de machine uit en neem de steker uit het stopcontact bij:

- Reparatiewerkzaamheden

— Onderhouds- en reinigingswerkzaamheden

- Controleren of de aansluitkabels verstrengeld of beschadigd zijn

• Transport van de machine
• Het wisselen van het zaagblad
• Het verlaten van de machine (ook voor een korte tijd).

- Onderhoud de machine zorgvuldig:

• Zorg ervoor dat het zaagblad altijd schoon en scherp is. U werkt sneller en beter en het is het behoud van uw machine.
• Volg de voorschriften en aanwijzingen op bij het wisselen van het zaagblad
• Hou de handgrepen vrij van vet en olie.

- Onderzoek de machine op eventuele beschadigingen.

• Voor een verder gebruik van de machine moeten veiligheidsvoorzieningen of licht beschadigde onderdelen zorgvuldig op hun foutvrije en reglmentaire werking worden onderzocht.
• Voordat de machine verder wordt gebruikt, moet zorgvuldig worden onderzocht of de beschermingsvoorzieningen en licht beschadigde onderdelen foutloos en volgens de voorschriften functioneren.
• Controleer of alle bewegende delen van de machine goed functioneren en niet klemmen of beschadigd zijn. Alle delen moeten juist gemonteerd zijn en goed functioneren om de machine correct te laten werken.
• Beschadigde bescherminrichtingen en - delen moeten, indien noodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden. Met uitzondering indien in de gebruiksaanwijzing anders aangegeven.

• Beschadigde of onleesbare veiligheidsstickers dienen te worden vervangen.

• Neem de machine in technisch niet foutvrije toestand niet in werking, zeker de machine dan tegen inschakelen door verwijderen van de netstekker.
  ■ Laat geen sleutels steken!

Controleer vóór het inschakelen altijd of de sleutels en instelgereedschappen verwijderd zijn.

Als u de machine niet gebruikt moet u hem op een droge plaats, buiten het bereik van kinderen opslaan.

- Bewaar onbenutte toestellen op een droge, afgesloten plaats buiten de rijkwijdte van kinderen op.

Elektrische veiligheid

- De aansluitkabel moet volgens IEC 60 245 (H 07 RN-F) zijn, met een draad doorsnede van minstens:

• 1,5 mm ^2 bij een lengte tot 25 m.

• 2,5 mm ^2 bij een lengte vanaf 25 m.

• Lange en dunne aansluitkabels zorgen voor een spanningsverlies. De motor bereikt zijn maximale vermogen niet meer, de werking van het toestel wordt minder.

• Stekker en aansluitdozen aan aansluitleidingen moeten uit rubber, zacht PVc of een ander thermoplastisch materiaal van dezelfde mechanische vastheid zijn of met dit materiaal zijn gecoat.

• Beschermt u zich tegen elektrische slag. Vermijd lichamelijk contact met geaarde delen, bv pijpen, radiatoren, haarden, koelkasten.

• De stekkervoorziening van de aansluitleiding moet tegen spatwater beveiligd zijn.
  ■ Wikkel bij gebruik van een kabeltrommel de kabel geheel af.

• Gebruik de kabel niet voor doeleinden warvoor hij niet geschikt is. Bescherm de kabel tegen hitte, olie of scherperanden. De steker niet met de kabel uit het stopcontact trekken.
• Controleer de aansluitkabel van de machine regelmatig en laat hem indien nodig vervangen door een vakman.
• Gebruik de kabel niet voor doeleinden warvoor hij niet geschikt is. Bescherm de kabel tegen hitte, olie of scherperanden. De steker niet met de kabel uit het stopcontact trekken.
  ■ Wikkel bij gebruik van een kabeltrommel de kabel geheel af.
• Controleer de verlengkabel regelmatig op beschadigingen en vervang hem als hij beschadigd is.
  ■ Gebruik geen defecte kabels.
• Gebruik alleen toegestane en gemerkte verlengkabels.
  ■ Maak geen geknutselde elektrische aansluitingen.
• Veiligheidsvoorzieningen nooit overbruggen of buitenwerking stellen.
• Het apparaat via een veiligheidsschakelaar (30 mA) aansluiten.

Elektrische aansluitingen of reparaties mogen alleen door een erkend bedrijf of een erkende reparatiewerkplaats uitgevoerd worden. De plaatselijke voorschriften moeten opgevolgd worden.
⚠️ Reparaties aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden.
Alleen de originele onderdelen gebruiken. Bij het gebruik van niet originele onderdelen kunnen risico's voor de gebruiker ontstaan. De fabrikant kan niet aansprakelijk gesteld worden voor ongevallen hierdoor ontstaan.

A Toestelbeschrijvin / Reserveonderdelen

Nr.	Benaming bestel-nr.
1	Beschermkap	363411
2	Spouwmes	363395
3	Zaagblad	363421
4	Tafelinzet	363383
5	Aanslagliniaal	---
6	Tafelverbreding, uittrekbaar	363382
7	Aanslagdrager	---
8	Schaal voor langsaanslag	363384
9	Spanhendel voor langsaanslag	---
10	Opname voor schuifstok	---
11	Steunplaat	363378
12	Tafelbeen A	363375
13	Verbindingssteun E	363376
14	Rubbervoet	363374
15	Verbindingssteun D	363377
Nr.	Benaming	bestel-nr.
16	Steunplaat	363379
17	In-/uitschakelaar	363386
18	Kruk voor hoogteverstelling	363409
19	Handwiel voor schuinverstelling
20	Vastzetschroef voor zaagblad	---
21	Blokkeerhendel	---
22	Dwarsaanslag cpl.	363414
23	Schuifslede	363381
24	Montagesleutel	363416
25	Ringsleutel	363415
26	Schuifstok	363410
27	Zaagbladflens	363398
28	Zeskantbout	363399
29	Deksel koolborstel	363390
30	Koolborstel	363389
31	Afzuigslang	363403
32	$panenafzuigstuk 363402
34	Sterschroef M6 ---
35	Stergreepmoer M6	363428
36	Vloerplaat	363380
37	Motorveiligheidsschakelaar	---

Opbouw van het zaag

Transportzekering

▶ 12-wijder eerst de transportzekering tussen motor en behuizing.
▶ Bevestig de vloerafdekking (36) met de schroeven St 4.2 x 12

Montage van het onderstel

▶ Schroef eerst telkens 2 tafelbenen (12) met een steunplaat (16) samen. Maak hiervoor gebruik van telkens 4 bolkopschroeven met slotbouten M 6 x 12, schijven A 6,4 en zelfzekerende moeren M6
▶ C Schroef dan telkens een verbindingssteun (15) aan. Maak hiervoor gebruik van telkens 2 bolkopschroeven met slotbouten M 6 x 12, schijven A 6,4 en zelfzekerende moeren M6
▶ C Verbindt de beide framehelften met telkens 2 steunplaten (11) en verbindingssteunen (13).
▶ Bevestig de 4 rubbervoeten (14) aan de tafelbenen (12).

Bevestiging van de zaag op het onderstel

Stel thans de zaag zo op het onderstel dat de boringen van de zaagbehuizing (A) met de boringen in de steunplaten van het frame (B) overeenstemmen.
D Schroef de tafelcirkelzaag en het onderstel vast met de meegeleverde vier zeskantschroeven M 6 x 45, sluitringen ∅ 16 x ∅ 6,6 x 1,6 en zelfzekerende moeren M6.
▶ Bevestig de beschermkap (1) aan de splijtwig (2).

▶ H Schroef de handgreep (18) aan het handwiel vast.
▶ V Steek de afzuigslang (31) op de aansluiting aan de behuizing (32).
▶ Steek de afzuigslang (31) op de aansluiting aan de beschermkap (1).
▶ DE schuifstok (26) kunt u gereed opzij neerleggen.

Voorbereiding voor ingebruikname

Om de machine correct te laten functioneren moet u de volgende aanwijzingen opvolgen.

- Plaats de zaag onder de volgende omstandigheden:

• Slipvrij
• Trillingsvrij
• Vlak
  – Vrij van struikel gevaar
  — Met goede lichtomstandigheden

- Controleer voor elk gebruik: - de aansluitkabels op beschadiging

⚠️ gebruik geen beschadigde aansluitkabels.

— De juiste montage van de beschermkap.
- De positie van het spouwmes (zie spouwmes instellingen)
— De tafelinzet op foutvrije toestand
- De goede toestand van het zaagblad.
— De duwstok binnen handbereik is.

• Gebruik geen gescheurde of beschadigde zaagbladen.
  ■ Gebruik geen HSS-zaagbladen.
• Vervang een versleten of beschadigde tafelinzet direct door een nieuwe.
• Ga bij het zagen naast de gevarenzone van de zaag (het zaagblad) staan.
  ■ Laat de beschermkap:

- bij het zagen op het werkstuk rusten.

— Als u de machine niet gebruikt, op het werkblad rusten.

Ingebruikname

De draairichting van het zaagblad.

Let er op dat het zaagblad de juiste richting draait. De richting moet met de op de beschermkap (1) aangegeven richting over een komen.

Zaagblad keuze

Let erop dat u geen stompe of beschadigde zaagbladen gebruikt en dat de boring van het zaagblad 30 mm. is. Het zaagblad dat standaard wordt bijgeleverd is geschikt voor hout en de meeste kunststoffen.

Voor andere materialen zijn er speciale zaagbladen verkrijgbaar. Vraag hiernaar bij de vakhandel.

Aansluiting op het net

Vergelijk de op het typeplaatje van de machine vermelde spanning, bv 230 V met de netspanning en sluit het toestel aan het desbetreffend en reglementair stopcontact aan.

Wisselstroommotor:

Schuko contactdoos gebruiken, netspanning van 230V met een aardlekschakelaar (FI-schakelaar 30 mA).

i Zekering van het net: 16 A

De aansluitkabel moet volgens IEC 60 245 (H 07 RN-F) zijn, met een draad doorsnede van minstens:

■ 1,5 mm² bij een lengte tot 25 m.
- 2,5 mm ^2 bij een lengte vanaf 25 m.

Netimpedantie

Bij ongunstige netcondities kan het gedurende het inschakelproces van het toestel tot korte spanningsdaleing komen die andere toestellen kunnen belemmeren (bv knipperen van een lamp).

Bij een netimpedatnie Z_max 0,382 Ω zijn zulke storingen niet te verwachten. Voor verdere informaties vraag uw plaatstelijk energiebedrijf.

In-/Uitschakelaar

Gebruik geen toestel waarbij de schakelaar niet kan worden in- en uitgeschakeld. Beschadigde schakelaars moeten onmiddellijk worden gerepareerd of vervangen door de klantenservice.

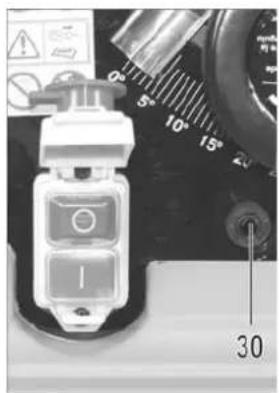

Inschakelen

Druk op de groene knop (I) aan de schakelaar.

Bij stroom uitval schakelt de machine automatisch uit. Om de machine weer in te schakelen druktop de groene knop (1).

Druk op de rode knop (0) aan de schakelaar.

Motorbeveiliging

De motor is uitgevoerd met een beveiliging tegen overbelasting. Deze schakelt zelfstandig uit.

Na een afkoelfase (5-10 min.) kan weer worden ingeschakeld.

Druk hiervoor

1. de rode knop (0)
2. de kleine zwarte knop (37)
3. de groene knop (I) voor het starten

De bij het gebruik ontstane houtstof belemmert het vereist zicht en is gedeeltelijk schadelijk voor de gezondheid.

Bij het zagen van hout moet aan het afzuigstuk (32) een spanenafzuiginstallatie (bv transporteerbare kleinstofzuiger) worden aangesloten.

Spanenafzuiging

Sluit de spanenafzuiginstallatie of een kleine stofzuiger met een geschikte adapter aan het spanenafzuigstuk (32) (∅ 39 mm).

i Luchtsnelheid aan het afzuigstuk van de zaag ≥ 20 m/sec Gebruik voor het afzuigen van bijzonder gezondheidsbedreigende, kankerverwekkende of droge stoffen een speciale stofzuiger.

Afstelling van de zaag

Vóór instelwerkzaamheden de netsteker uit het stopcontact nemen.

Spouwmes instellen

Het spouwmes is een belangrijke veiligheidsvoorziening; het voorkomt het afklemmen van het zaagblad en het terug slaan van het werkstuk.

⚠ Maak steeds gebruik van de meegeleverde splijtwig.

• Om het spouwmes goed te laten functioneren moet de afstand tussen dient zijn afstand tot de tandkrans van het zaagblad boven de tafel max. 2-5 mm te bedragen.
  ▶ Q Maak de 8 schroeven van de tafelinzet los en verwijder de tafelinzet.
  i Zaagblad moet in hoogste positie staan.
  Maak de 2 zeskantschroeven iets los en stel de splijtwig correct in. De splijtwig meot zich op één niveau met het zaagblad bevinden.
  ▶ T Neem de opgegeven maten in acht.
• Trek de beide zeskantbouten met de ringsleutel (25) vast aan.

Uittrekbare tafelverbreding

G, H Maak de beide vleugelbouten onder de zaagtafel links en rechts los en trek de tafelverbreding (6) op de gewenste breedte uit.
▶ Draai vervolgens de vleugelschroeven weer vast.

Schuifslede

Zwenk de blokkering (21) tegen de wijzers van de klok in, dan kunt u de schuifslede verschuiven.

Zaaghoogte instellen

▶ De snijhoogte kann met behulp van het handwiel (18) traploos van 0 - ca. 74 mm. worden ingesteld.

Trek voor het instellen van de snijhoogte de vastzetschroef voor het zaagblad (20) aan.

Stel de zaag-hoogte altijd 5 mm. hoger dan de dikte van het werkstuk.

Zaagblad in verstek plaatsen

Bij lopend zaagblad mag de schuinstelling van het zaagblad niet uitgevoerd worden. De motor moet uitgeschakeld zijn!

Instellen van 0° tot 45

K, L Maak de vastzet-schroef (20) los.
Druk het handwiel (19) in en draat het tot de gewenste hoek wordt weergegeven (0° - 45°).
▶ Trek de vastzet-schroef weer vast.

Justeren van de hoekweergave:

▶ Schakel de machine uit en neem de steker uit het stopcontact.
Richt het zaagblad met een aanslaghoek verticaal eruit.
▶ Maak de schroef (A) los en schuif de hoekwijzer naar de 0°-kerf.

Aanbrengen en instellen van de lengteaanslag

Lengteaanslag op het zaagtafelblad aanbrengen

Monteer de aanslaglijst (5) met de 2 meegeleverde stergreepmoeren, zeskantbouten en schijven aan de aanslagdrager.

Let op de juiste instellingen van de aanslag (zie "Werken met de zaag").

Langsaanslag instellen

Zet de langsaanslag in het geleidingsprofiel aan de tafel.
▶ N Stel de gewenste afmeting in en druk de hendel (9) omlaag.
- Om een exacte snede te verkrijgen, maak van tevoren een proefsnede en stel de aanslag bij.

Aanbrengen en instellen van de dwarse aanslag

De meegeleverde dwarse aanslag kan als dwarse en als verstekaanslag worden gebruikt.

Let op de juiste instellingen van de aanslag (zie "Werken met de zaag").

Maak gebruik van een hoek voor de exacte 90° instelling.

Dwarse aanslag op zaagtafelblad aanbrengen

▶ O Schuif de dwarsaanslag in de groef op de zaagtafelplaat.

Gebruik de schuifslede voor versteksneden.

Trek de sterschroef (34) vast aan.

Hoek instellen

▶ Maak de stergreepmoer (35) los en stel de verstekaanslag op de gewenste hoek in.
▶ Trek de stergreepmoer (35) weer vast.

Werken met de zaag

Voor aanvang van de werkzaamheden dient u de volgende punten in acht te nemen om de kans op verwondingen zo laag mogelijk te houden.

■ Beschermkap, spouwmes en zaagblad in orde?
■ Zaagblad scherp?
- Universele aanslag aanwezig en de duwstok binnen handbereik?
■ Werkplek opgeruimd?
- U mag de machine niet gebruiken voordat u deze gebruiksaanwijzing heeft gelezen, alle voorschriften heeft opgevolgd en de machine als voorgeschreven heeft gemonteerd.

Vóór veranderingen of instellingen aan de zaag (bv zaagblad vervangen, werkstukaanslag instellen enz.)

• toestel uitschakelen
• Stilstand van het zaagblad afwachten
  — stroomtoevoer onderbreken

De volgende punten zijn belangrijk:

■ Blijf buiten de gevarenzone.
- Leg uw handen vlak en met gesloten vingers op het werkstuk. Het werkstuk daarbij handmatig niet verder dan tot aan de voorkant van de beschermkap brengen.
- Verwijder losse delen, spanen en splinters niet met de hand.

Let in ieder geval op alle veiligheidsinstructies!

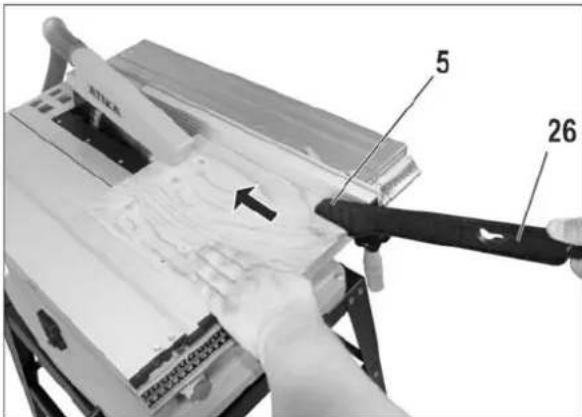

Het zagen van smalle werkstukken

Het werkstuk met beide handen verschuiven en als u in de buurt van het zaagblad komt de duwstok (26) gebruiken.

Als u zeer dunne of smalle werkstukken (breedte 30 mm of minder) heeft, dan moet u het lage profiel van de aluminium liniaal (5) van de universele aanslag gebruiken.

5 26

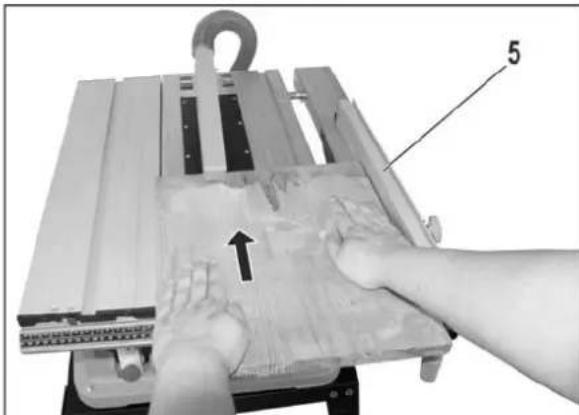

Het zagen van brede werkstukken

- Schuif het werkstuk bij het zagen met vlakke hand en gesloten vin-gers langs de aanslag.

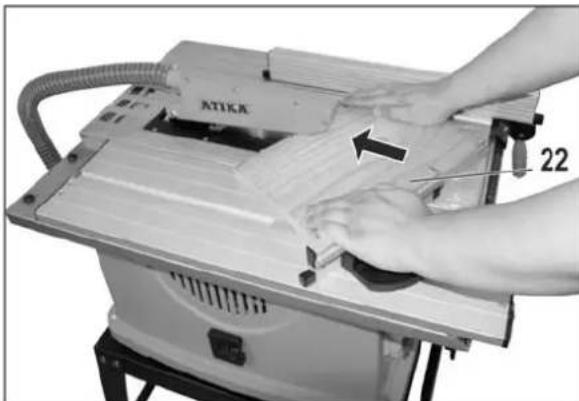

• Schuif de dwarsaanslag (22) in de geleidingsgroef in de tafel en stel hem op de gewenste hoek in.
• Verschuif de lengteaanslag (5) in de gewenste positie, zodat het werkstuk veilig kan worden aangedrukt.
• Leg het te zagen werkstuk tegen de aanslaggeleiding.
• Houd het werkstuk goed vast en schuif het met de dwarse aanslag aan het zaagblad voorbij. Gebruik eventueel de schuifstok.

Stel het aanslagliniaal zo in, dat het tot aan het zaagblad reikt.

Onderhoud en reiniging

Voor aanvang van iedere onderhouds- en reinigingsbeurt

• Toestel uitschakelen
• Stilstand van het zaagblad afwachten
• Stroomtoevoer onderbreken

Storing in de machine, inclusieve de veiligheidsvoorzieningen of zaagbladen, dienen, zodra ze ontdekt worden aan de voor de veiligheid verantwoordelijke persoon te worden gemeld.

Onderhouds- en reinigingswerkzaamheden die niet in dit hoofdstuk worden genoemd, mogen uitsluitend worden uitgevoerd door de fabrikant of door hem aangewezen bedrijven.

De in het kader van onderhoud of reiniging verwijderde veiligheidsvoorzieningen moeten absoluut weer correct aangebracht en gecontroleerd worden.

Gebruik alleen originele onderdelen. Andere onderdelen kunnen onverwachte schade en verwondingen tot gevolg hebben.

Onderhoud

Zaagbladwissel

Inden wisselen van het zaagblad:

• frakobl. apparatet
• vent indtil savklingen står stille

• træk netstikket

• Het zaagblad zal bij intensief of langdurig gebruik stomp worden.
  vervang het zaagblad of laat het slijpen.

■ Gebruik geen HSS-zaagbladen
- Gebruik geen gescheurde, beschadigde of vervormde zaagbladen.
■ Gebruik alleen scherpe zaagbladen.
- Het zaagblad moet aan de vermelde eisen, zie "Technische gegevens", beantwoorden.

⚠ Snijgevaar! Draag bij de wissel van het zaagblad handschoenen.

Gebruik slechts geschikte zaagbladen.

⚠ Gevaar van verbrandingen! Kort na het zagen is het zaagblad nog heet.

▶ Breng het zaagblad in de hoogste positie.
▶ E Verwijder de schutkap (1).
▶ Q Maak de 8 schroeven van de tafelinzet los en verwijder de tafelinzet.
▶ R Houdt met de montagesleutel (24) de zaagbladflens (27) vast en maak met de ringsleutel (25) de zeskantschroef (28) los.

Draag veiligheidshandschoenen.

▶ S Verwijder de zeskantschroef (28) en de zaagbladflens (27). Trek het zaagblad (3) af.
▶ Voor de inbouw van het nieuw zaagblad reinig de zaagbladopname met een doek of kwast.

NL

▶ Reinig de flens.

De inbouw van het zaagblad gebeurt in omgekeerde volgorde.

① Neem de draairichting van het zaagblad in acht (zie pijl op het zaagblad). De tanden van het zaagblad moeten in richting machinevoorkant wijzen en de pijlrichting op het zaagblad en op de bescherming moeten overeenstemmen.

• Controleer dagelijks de voldoende werking van de afzuiging.
• Indien de remtijd van de motor niet binnen 10 seconden liegt, moeten de slijtagedelen van de motorrem slechts door de fabrikatn worden vervangen.

Tafelinzet vervangen

Qervang een versleten of beschadigde tafelinzet direct door een nieuwe.

Koolborstels vervangen

Vervang de koolborstels, wanneer ze versleten zijn.

▶ Leg de machine op de zijkant, maak de 6 bouten los en verwijder de onderste vloerafdekking.
▶ Verwijder de afdekking van de koolborstels (29) op iedere kant van de motorafdekking, door ze met een passende schroevendraaier tegen de wijzers van de klok in te draaien.
- Neem de koolborstels eruit, let hierbij op de positie van de veerhouder.
- Zet de nieuwe koolborstels (30) in, let op de correcte positie van de veerhouder.
▶ Vervang de koolborstels paarsgewijs.
▶ Schroef de afdekking van de koolborstels (29) weer in.
▶ Schroef de onderste vloerafdekking weer aan en zet de machine weer overeind.

45° en 90° graad fijninstelling

Indien het zaagblad de 45° of 90° standaardhoek ten opzichte van het tafelblad niet bereikt, kunt u de eindaanslagen op de volgende manier instellen:

Leg de machine op de zijkant en verwijder de onderste vloerafdekking. Maak de contramoer van de eindaanslagen los en richt het zaagblad 90° en 45° in richting zaagblad uit. Trek de contramoer weer vast aan.
▶ Schroef de onderste vloerafdekking weer aan en zet de machine weer overeind.

Reiniging

① Voor de optimale werking van de machine zijn de volgende punten van belang:

• Reinig de machinebehuizing regelmatig met een zachte doek of kwast, bij voorkeur na iedere inzet.
• Houdt de motorventilatiegleuven vrij van vast zittend stof en vuil.

• Spuit het toestel niet schoon met water.

• Verwijder zaagsel en stof uitsluitend met een borstel of stofzuiger.

• Alle bewegende delen regelmatig reinigen en oliën.

i Nooit vet gebruiken!

Gebruik bijv. naaimachineolie, dunvloeribare hydraulische olie of milieuvriendelijke sproei-olie.

■ Zorg ervoor dat het zaagblad vrij van roest en hars blijft.
- Verwijder harsachterstanden van de oppervlakte van de draaitafel.
Harsresten kunnen worden verwijderd met een gangbare onderhouds- en verzorgingsspray.

Transport

Voor het transport de steker uit het stopcontact nemen.

Transporteer de zaag slechts met gedaald zaagblad. U voorkomt daardoor verwondingen door het zaagblad.

- Maak voor de handhaving en bij het transport van de machine slechts gebruik van de transportvoorzieningen (bv tafelblad) en nooit van de veiligheidsvoorzieningen (bv beschermkap).

Opslag

Neem de steker uit het stopcontact.

▶ Bewaar de machine in een droge en afgesloten ruimte, buiten het bereik van kinderen.
- Om de levensduur van de machine te verlengen en de machine optimaal te laten functioneren is het gewenst voor opslag de volgende punten in uit te voeren:
- De machine grondig reinigen.
- Alle bewegende delen met milieuvriendelijke olie behandelen.

De delen van de zaag mogen niet worden ingevet

Garantie

Houdt u alstublieft rekening met de ingesloten garantieverklaring.

Storingen

Voor het verhelpen van iedere storing

• Toestel uitschakelen
• Stilstand van het zaagblad afwachten
• Stroomtoevoer onderbreken

Nach Na het verhelpen van iedere storing moeten alle veiligheidsvoorzieningen weer in werking gesteld en getest worden.

Storing Mogelijke oorzaak Oplossing
De machine schakelt niet in of schakelt onbelast weer uit.	Stroomuitval.Verlengkabel defect.Motor of schakelaar defect.Zaagblad klemt.Koolborstels na langere bedrijfsduur versleten	Zekering vervangen.Kabel testen, defecte kabel niet meer gebruiken.Motor of schakelaar door een servicewerkplaats laten repareren of met originele onderdelen laten vervangen.Oorzaak verwijderenKoolborstels vervangen
De motor blijft tijdens het zagen stilstaan.	Het zaagblad is stomp.Werkstuk wordt te snel aangevoerd.De motorveiligheidsschakelaar is geactiveerd	Zaagblad vervangen.Motor laten afkoelen en met minder druk verder werken.Na de afkoel periode de motor weer inschakelen.Motorbeveiliging, pagina 100.
Het werkstuk klemt tijdens het zagen.	Zaagblad is stomp.	Het werkstuk stevig vasthouden en de motor uitschakelen. Het zaagblad vervangen of laten slijpen.
Brandvlekken op het zaagvlak.	Het zaagblad is stomp of ongeschikt voor het materiaal.	Het zaagblad vervangen of laten slijpen.
Spaanuitworp verstopt.	Geen afzuiginstallatie aangeslotenAfzuigvermogen te zwak	Zaag uitschakelen, spanen verwijderen en afzuiginstallatie aansluitenZaag uitschakelen, spanen verwijderen en afzuigvermogen verhogen (luchtsnelheid ≥ 20 m/sec aan het spanenafzuigstuk.
Zaag vibreert	Zaagblad vervormdZaagblad niet correct gemonteerd	Zaagblad vervangenZaagblad correct bevestigen
Geen rechthoekige snede	Hoek-eindaanslagen niet exact ingesteld	Richt het zaagblad in 90^ en 45^ exact rechthoekig in richting zaagtafel uit, zie "45° en 90^ graad fijninstelling"

Technische gegevens

Model PTK 250 S
Baujahr	siehe
Vermogen P_1 1800 W S1
Spanning	230
Frequentie	50
Veiligheidsklasse	II (dubbelt geïsoleerd)
Toerental van het zaagblad 5000 min -1
Zekering van het net	16 A
Hardmetalen zaagblad ∅ maximum	250 mm
Hardmetalen zaagblad ∅ minimum	245 mm
Zaagbladdikte	1,8 mm
Breedte zaagsnede	3,0 mm
Aantal tanden	40
Splijtwigdikte	2 mm
Asdiameter zaagblad	30 mm
Zaagsnelheid	65,4 m / s
Zaaghoogte bij 90°	ca. 0 tot 74 mm
Zaaghoogte bij 45°	ca. 54 mm
Verstekinstellingen	0° tot 45°
Grootte zaagtafel:	630 x 510 mm
Afm. Werkblad (met tafelverbreding)	630 x 760 mm
Hoogte werkblad (met frame)	920 mm
Gewicht met frame	ca. 23 kg
Diam. Afzuigaansluiting beschermkap 32 mm
Diam. Spaanafzuiging	39 mm

Als afzuiging kunt u een stofzuiger of een industriezuiger gebruiken

■ Coborâti carcasa de protectie
