GEBRUIKSAANWIJZING BWS 700 N-2 ATIKA

Oorspronkelijke gebruiksaanwijzing

Blz.70

U mag het apparaat Niet in bedrijf nemen, voordat U\ deze bedieningsaanwijzing heeft gelezen, alle\ instructies hebt gevolgd en het apparaat volgens de\ beschrijving heeft gemonteerd.

Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen.

Inhoud

EG-Conformiteitsverklaring	70
Leveringsomvang	70
Beschrijving van het apparaat / Reserveonderdelen 70
Geluidskenmerken	70
Bedrijfstijden	71
Symbolen: apparaat, bedieningshandleiding 71
Reglementaire toepassing 71
Restrisico's	71
Veilig werken 72
Montage 73
Voorbereidingen voor ingebruikname 73
Transportzekering ontgrendelen 73
Ingebruikname	74
Werken met de zaag 74
Onderhoud en reiniging 75
- Zaagbladwissel	75
- Kunststofinleg verrangen 75
- Terughaalveer verrangen 75
Transport	75
Opslag	76
Storingen	76
Technische gegevens 76
Garantie	76

EG-Conformiteitsverklaring

Nr. (S-No.): 26344

overeenkomstig de richtlijn van de raad 2006/42/EG

Hiermede verklaren wij

Altrad Lescha Atika GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany

verklaren, uitsluitende verantwoordelijkheid, dat het produit

Brennholzwippkreissäge (Brandhout-wip-zaag) BWS 700 N-2

Serienummer: 000001 - 020000

aan de bepalingen van de boven vermelde EG-richtlijnen alsook aan de bepalingen van de volgende verdere richtlijnen beantwoordt: 2004/108/EG en 2011/65/EU.

De volgende geharmoniseerde normen werden toegepast:

EN 1870-6:2017; EN 55014-1:2017; EN 55014-2:2015

EN 61000-3-2:2014: EN 61000-3-3:2013; EN ISO 3746 :2010

Gemachtigde voor het opmaken van technische documenten:

i.A. G. Koppenstein, Constructieleiding

Leveringsomvang

1 Brandhout-wip-zaag
2 Wielen
1 Verbindingsstut
1 Zak schroeven

Montagewerktuig
Bedieningshandleiding
Montage- en bedieningsblad
- Garantieverklaring

Controleer na het uitpakken de inhoud van de verpakking op:

aanwezigheid van alle onderdelen
eventuele transportschade

In het geval van onvolkomenheden dit direct aan uw leverancier melden. Latere reclamaties worden Niet in behandeling genomen.

17 Beschrijving van het apparaat / Reserveonderdelen

Pos	Bestel-nr.	Benaming
1	365116	Wiel
1A	365138	Afstandshuls
2		Wip
2A		Beschermkap
3	365117	Borghaak
4	365118	Veersteker
5	365119	Zaagblad - hardmetaal Ø 700
6	365070	Schroef M 12x30
7	365139	Ring Ø 42x12x4
8	365120	Sägeblattflansch - vom
9	391647	Ring Ø 44x26x4
9A	365121	Rubberen ring
9B	365134	Ring Ø 37x21x3
10	365122	Opnamebout
11	365123	Terughaalveer
12	365124	Sluitplaat
13	365125	Houderpen
14		Handgreep
15	365126	Zaagbladflens - achteren
16	365127	Draaiastroom-motor

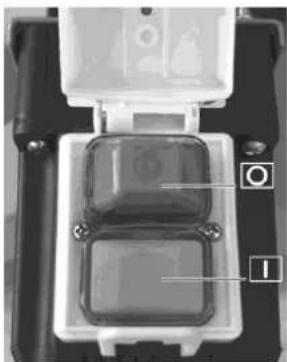

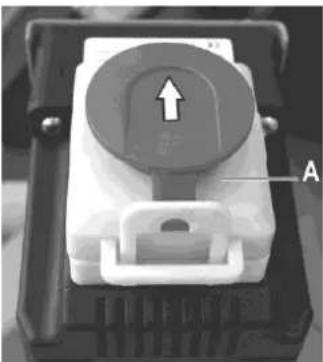

17	365128	In-/uitschakelaar
18	365129	Kunststofinzetuk
19		Beschemkap
20	365130	Pasveer 8x7x32
21	365131	Ventilatorkap
22	365132	Ventilatorvleugel
23	365133	Verbindingsstut
24	365003	Veiligheidssticker
25	365135	Veiligheidssticker
26	365191	Langsaanslag
27	365054	Stergreepschroef M6x20
28	365150	Steunverlenging
29	359690	Stergreepschroef M8x12

Geluidskenmerken

Inzet van de machine als brandhout-wipcirkelzaag met standarda zaagblad.

Geluidsvermogen (Belast)

De opgegeven waarden zijn emissiewaarden en hunnen nicht als veilige werkplekwaarden genommen worden. Hoewel er samenhang zusammen emissie- en immisiewaarden is, kan men denen waarden Niet gebruiken voor het vaststellen van veiligeheidsvoorzieningen tijdens het werk. Deze waarden kunnen sterk beinvoed worden door verschlende factoren zoals, de tijsduur, de eigenschappen van de ruimte, andere geluidsbronnen, het aantal machines, andere werkzaamheden in de directe omgeving, enz. De toegelaten waarden hunnen van land tot land verschillen. Deze geveens zal de gebruikerECHTER in staat stellen een betere inschatting van de van de gevaren en risico's te makeen.

Bedrijfstijden

Houdt alstublieft voor ingebruikname van het toestel rekening met de landelijkke (regionale) voorschriften omtrent da lawaaibescherming.

Symbolen apparatus

Lees voor de inbedrijstelling de bedieningshandlei ng en veiligheids- voorschriften en neem deze in acht.	Veiligheidshandschoenen dragen.
Veiligheidsschoenen dragen.	Oogbescherming dragen.
Gehoorbescheming dragen.	Veiligheidskleding dragen.
Lichte adem- bescheming gebruiken.	Gevaar van verwon- dingen van vingers en handen door het zaagblad.
Schakel de motor uit voor reparatie-, onderhouds- en reinigingswerkzaamheden en haal de netstekker uit het contactdoos.
Waarschuwing voor hare opervlakken. Gevaar voor verbranding! Raak geen hare motordelen aan.
De draairichting van het zaagblad.
Het product stemb overeen met de productspecifiek geldige Europese richtlijnen.
Elektrische toestellen behoren Niet in de huisafval. Toestellen, toebehoren en verpakkingaar een milieu- vriendelijk recycling brengen. I hemhold til det europeiske direktivet 2012/19/EU angäende utrangerte elektriske og elektroniske apparater违法犯罪e apparater som ikke lenger kan benytes samles separat og tilføres den miljøvennlige gjenbrukskretsen.

Symbolen in de bedieningsaanwijzing

	Dreigend gevaar of gevaarlijke situatie. Het Niet opvolen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.
	Belangrijke aanwijzing voor het vakkundig gebruik. Het Niet opvolen van deze aanwijzingen kan storingen aan de machineveroorzaken.
	Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.
	Montage, gebruik en onderhoud. Hier worden precies uitgelegd wat u moet doeon.
1, 2, 3, ..	Neem alstublieft het ingeslooten montage- en bedieningsblad ter hand, wonneer in de tekst maar het afbeeldings-nr. worden verwezen.

Reglementaire toepassing

• Het toestel is geschikt voor het dwarssnijden van brandhout in het huis- en hobbybereik.
• Het snijden van rond materiaal met een doorsnede van onder 30mm en over 240mm is Niet toegestaan, waar dezee werkstukken nicht veilig hunnen worden vastgehonden.
• De maximale lenghte van het snijgoed mag 1000 mm bedragen. De minimale lenghte mag 200 mm Niet anderschrijden.
• Er mogen slechts kwaliteitszaagbladen volgens EN 847-1 met een doorsnede van maximaal 700mm worden toegepast.
• De brandhout-wipzaak mag wegens ontbrekende afzuigvoorziening slechts in de open lucht worden geëxploiteerd.
• Er mogen alleen werkstukken worden bewerkt die weilig können worden opgelegd en in de wip konnen worden gehonden.
• Het toepassen van HSS zaagbladen is nicht toegestaan. Deze bladen zijn zeer hard en bros. Hierdoor ontstaat gevaar voor verwonding door breuk en weg geslingerde delen.
• Tot de reglementaire toepassing behoort ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en het opvolgen van de veiligheidsvoorschriften van de fabrikant.
• Men要去 sich tevens honden aan de algemeen geldende veiligheiden gezondheids- voorschriften en die aanvullende voorschriften van het bedrijf.
• Alle verdere toepassingen gelden als nicht volgens de voorschriften. Voor de hieruit voortvloeije schade is de fabrikant nicht aansprakelijk - de aansprakelijkheid is alleen voor de gebruiker.
  Eigenmachtige verbouwingen aan de machine sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeije schade van eenieder soort uit.
• Deze machine mag alleen Voorbereidt, gebruikt en onderhoden worden door Personen die met de machine vertrouwd zich en goed ingelicht zich over de risico's. Reparatiewerkzaamheden mogen alleen via ons resp. door een door ons benoemde servicedienst worden uitgevoerd.
• Gebruik de apparaat Niet in de nabijheid van brandbare vloeistoffen of gassen of in vochtige of natte omgeving.
• Metalen delen (spijkers,ieten, enz.)要去en uit het hout verwijderd worden voordat het gezaagd worden.

Restrisico's

Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een aantal restricties.

De restrictions können geminaliseerd worden wanner de veiligheids-, gebruiks-, gezondheid- en onderhoudsvoor-schriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenlletsels en beschadigingen.

Risico's voor verwonding van de vingers of de hand door het werkstuk of het zaagblad, bijv. bij het wisselen van het zaagblad.
- Verwondingen door hetwegslingeren van delen.
- Terugslag van het werkstuk of delen hiervan.
- Breuk en wegslingeren van het zaagblad.
- Gevaar door stroom door het nicht juist aansluiten van de aansluitdraten.
- Het aanraken van onder spanning staande delen bij geopende elektrische delen.
- Verminding van het gezoor bij langdurig werkken zonder gehoorbescherming.
- Emissie van voor de gezondheid schadelijke houtstoffen. Draag vandaar een verilgheidsmasker.
- Geluidsemissie: ter reductie van het lawaai geconstrueerde zaagbladen toepassen en de machine onderhonden.

Verder kann er ondanks alle genomen maatregelen nicht zichbare restrictions bestaan.

Veilig werken

Bij ondeskundig gebruik konnen houtbewerkingsmachines gevaarlijk zich. Worden elektrowerktuigen toegepast,要去 de principiele veiligheidsvoorzieningen worden opgevolgd om het risico van vuur, elektrische slag en verwondingen van Personen uit te sluiten.

Lees en volg de onderstaande aanwijzingen, de voorschriften ter voorkoming van ongevallen en de algemene veiligheidsvoorschriften op, om u zich en anderen gegen verwondingen te beschermen.

Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.
Bewaar deze veiligheidsvoorschriften goed.

Maak u voor gebruik met het apparaat vertrouwd, met behulp van de gebruiksaanwijzing.

Wees oplettend. Let op dat, wat u doet. Ga met verstand te werk. Gebruik het apparaat Niet, wanner u moe bent of onder de invloed van drugs, alcohol of medica-menten staat. Een moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.

• Het toestel mag Niet door personen met gereduceerde fysiieke, sensorische of mentale vermogen of personen met onvoldoende kennis en ervaring worden gebruikt, behalte wanner ze door een voor hun verantwoordelijkpe persoon worden gesurveilleerd of geinstrueerd.

• Kinderenmonarynettoestelneigbruiken.

• Personen onder 18 jaren might het werktuig Niet bedieren.

• Personen die de gebruiksaanwijzing nicht haben gelezen,ogens het toestel Niet bedieren.

• Kinderen moeten in de gaten worden gehonden, om te waarborgen dat ze Niet met het toestel spelen.

• Kinderen dieren uit de buurt van het apparaat te worden gehonden.

• Laat de machine nicht zonder toezicht acheer.

• Hou andere Personen op afstand.
  Laat andere Personen, in het bijzonder kinderen, het gereedschap of de kabel Niet aanraken.
  Houdt ze ver van uw werkplek weg.

• Vermijdt een abnormale lichaamshouding. Zorg voor een stabiele en uitgebalanceerde houding. Strek u zich vooruit.

• Draag de juiste werkkleding.

• draag geen wijde kleding of sierraden, ze können worden gegrepen door bewegende delen

• Geen schoenen met gladde zolen dragen.
  Bij lang haar een haarnet dragen.

• Draag geschikte persoonlijke beschemmingsmiddelen:

• Gehoorbeschermer dragen (het geluidsnivo in de werkplaats komt over het algemeen boven de 85dB (A).
  Oogbescherming

• Adembescherming

• Handschoenen bij de omgang met zaagbladen by zaagbladwissel (zaagbladen dieren, wannerer möglichk, steeds in een werktuigdrager te worden getransporteerd)

• De stofexpositie worden beinvloedt door de soort van het te zagen materiaal. De brandhoutwipzaag mag wegens ontbrekende afzuigvoorziening alleen buiten worden geëxploiteerd.

• Bij werkzaamheden vrijkomende stof is vaak schadelijk voor de gezondheid en dient Niet in het lichaam te geraken. Maak gebruik van een geschikt veiligheidsmasker. Verwijder verouderde stof grondig, bv door afzuiigen.
• GEBRUK de machine alleen op een

stevige
-vlakke
slipvaste
trillingvrijenndergrund

• Zorg dat uw werkomgeving in orde is. Rommel kan ongevallenveroorzaken.

• Let op de omgevingsinvloeden:

Zet de machine niet in de regen buiten.
- Gebruik de machine nicht in een vochtige of native omgeving.
Zorg voor een goede verlichting.
- Gebruik de machine nicht in de buurt van brandbare vloeistoffen of gassen.

• Neem de juiste werkpositionie in. Stelt u zich voren aan de bedienerzijde, frontaal ten opzichte van de zaagbladlijn.
• Begin pas met zagen als het zaagblad op toeren is.
  Overbelast de machine Niet. U werkt beter en zeker met de juiste belasting van de machine.
• Meldt storingen aan de machine en aan scheidende veiligheidsvoorzieningen of aan het zaagblad onmiddelijk nadat ze werden geconstasteerd.
• Werk alleen met alle verilgheidsvoorzieningen op de juiste wijze aangebracht en verander niets aan de machine wat de verilgheid in gevaar kan brengen.
• Vervang bijuitgeslagenzaagspleetde kunststoffinlegsels.
• Werk nicht met geschuurde of verrormde zaagbladen.
• Gebruik alleen scherpe zaagbladen. Stompe zaagbladen verhogen het gevaar van terugslag van het werkstuk en belasten de machine enorm.
• Om de geluidsvorming te minimaliseren, moet het zaagblad scherp zich en alle elementen ter lawaireductie (afdekkingen enz.) reglementair zich aangebracht resp. ingesteld.
• Het toepassen van HSS zaagbladen is nicht toegestaan. Deze bladen zijn zeer hard en bros. Hierdoor ontstaat gevaar voor verwonding door breuk en weg geslingerde delen.

1 Het gebruik van gereedschappen en toebehoren van een ander fabrikaat kan risico's met zich meebrengen.
Let erop dat het zaagblad met de onder „Technische gegevens“ vermelde afmetingen overeenstemt en voor het materiaal van het werkstuk geschikt is.
- Houdt rekening met het op het zaagblad vermeld maximaal toerental.
Maak uitsluitend gebruik van een origine zaagbladflens.
- Rangschik de te bewerken werkstukstapel en de klare werkstukken zich bij de werkplaats.
- Zaag steeds enkel een werkstuk. Nooit meerere werkstukken gelijktijdig of tot een bundel samengevatte afzonderlijke stukken zagen. Er bestaat gevaar, dat afzonderlijke stukken van het zaagblad ongecontroleerd worden gegren.
- Zorg ervoor dat de losse delen van het werkstuk Niet door het zaagblad geraakt en weg geslingerd+kennen worden
- Gebruik het apparaat Niet voor doeleinden voor die het Niet is bestemd (zie "Reglementaire toepassing").
- Verwijder voor het zagen alle nagels en metalen voorwerpen uit het werkstuk.
- Let erop dat het werkstuk geen kabels, touwen, snoeren of dergelijkke omvat.
- Zaag alleen werkstukken met zulke afmetingen die een veilig honden gedurende het zagen möglichk make.
- De maximale lenghte van het snijgoed mag 1000mm bedragen. De minimale lenghte mag 200mm Niet anderschrijden.
- Er mag slechts hout met een maximale doorsnede van 240 mm worden gesneden, opdat een gevaarlijke keersnede worden voorkomen.
- Houd altijd voldoende afstand tot het zaagblad. Houdt gedurende het bedrijf voldoende afstand tot aangedreven bouwdelen.
- Het zaagblad loopt na. Wacht tot het zaagblad stil staat, alvorens u splinters, spanen en afvallen verwijdert.
- Rem het zaagblad Niet door zijdelingse druk af.
- Verwijder de spannen, splinters en het afval in de buurt van het zaagblad Niet met de handen.
- Verwijder snijresten (overeenkomstig met de vereisten) van de machine, om de verilgheid aan de werkplaatst Niet te belemmeren. Hetzelfde is ook van toepassing voor zaagsel, de zaagselafvoer要去 vrij worden gehonden.
- Laat het achechterwege, alle gedeeltes of andere onderdelen van het werkstuk bij draaiende machine uit het snijbereik te verwijderen, tenzij u gebruik maakt van een schuifstok.

Schakel de machine uit en neem de steker uit het stopcontact bij:

reparatiewerkzaamheden
- onderhouds- en reinigingswerkzaamheden
- verhelpen van storingen (aar hoor ook het verwijdenen van vastzittende splinters bij)
- controle van de aansluitleidingen, of deze verstrengeld of beschadigd zijn
- transport van de machine
- het wisselen van het zaagblad
- het verlaten van de machine (ook voor een korteijd).

• Onderhoud uw machine zorgvuldig:

• Houdt de werktuigen scherp en schoon, om better en veilig te konnen werken.

• Volg de onderhoudsvoorschriften en de instructies omtrent voor de werktuigwisseI op.

• Hou de handgrepen vrij van vet en olie.

• Onderzoek de machine op eventuele beschadigingen.

• Voordat de machine verder worden gebruikt, moet zorgvuldig worden onderzoucht of de beschemingsvoorzieningen enlicht beschadigde onderdelen fouloos en volgens de voorschriften functioneren.

• Controller of alle bewegende delen van de machine goed functioneren en Niet klemmen of beschadigd zijn. Alle onderdelen要去en correct gemonteerd zich en aan alle voorwaarden voldoen om een optimale werkung van de machine te garanderen.
• Beschadigde bescherminrichtingen en delen要去en, indien moodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden. Met uitzondering indien in de gebruksaanwijzing anders aangegeven.
• Beschadigde of onleesbare veiligeids stickers davon te worden verwangen.

Laat geen sleutels steken!

Controleer vór het inschakenl altijd of de sleutels en instelgereedschappen verwijderd zich.
- Bewaar ongebruikte apparaten op een droge, afgesloten plaats buiten de reikwijdte van kinderen op.
Maakt u zichbekend met deveilige manier vanhandelen voor het reinigen, onderhouden en regelmatig verwijderen van spaandersen en stof om brandrisico's te voorkomen.
- Er dient te worden gewaarborgd, dat gedurende de gehele voorzienbare levensduur de machine inclusieve haar onderdelen gedurende het transport, de montage, de buitengebruikname en het verschroten Niet op ongecontroleerde manier kan Kantelen, omvallen of zich bewegen.

• De aansluitkabel要去 volgens IEC 60245 (H 07 RN-F) zijn, met een draad doorsnede van minstens:

• 1,5mm^2 bij een lenghte tot 25 m.

• 2.5mm^2 bij een lenghte vanaf 25m

• Lange en dunne aansluitkabels zorgen voor een spanningsverlies. De motor bereikt zijn maximaal vermogen Niet meer, de werkking van het apparatusaat worden gereduceerd.

• Stekker en aansluitdozen aan aansluitleidingen moeten UIT rubber, zacht PVC of een ander thermoplastisch materiaal vandezelfde mechanische vastheid zichn of met dit materiaal+zijn gecoat.
• Beschermt u zich gegen elektrische slag. Raak geen geaarde delen aan.
• De stekkervoorziening van de aansluitleiding要去 gegen spatwater beveiligd�.
• Wikkel bij gelebruik van een kabeltrommel de kabel geheel af.
• Gebruik de kabel Niet voor doeleinden warvvoor hij Niet geschikt is. Bescherm de kabel gegenitte, olie of scherpe randen. De steker niets met de kabel uit het stopcontact trekken.
• Controller de aansluitkabel van de machine regelmatig en LAST hem indien nodig verrangen door een vakman.
• Bij het verleggen van de aansluitkabel erop letten dat deze Niet stoort, gekneust, geknikt en de steekverbinding Niet nat worden.

• Controller de verlangkabel regelmatig op beschadigingen en verrang hem als hij beschadigd is.

• Gebruik geen defecte kabels.

• Gebruik alleen toegestane en gemerkte verlangkabels.
  Maak geen geknutselde elektrische aansluitingen.
  Veiligheidsvoorzieningen nooit overbruggen of buiten- Werking stellen.
• Het apparatus via een veiligheidsschakelaar (30 mA) aansluten.

Elektrische aansluitingen of reparaties mogen alleen door een erkend bedrivijf of een erkende reparatiewerkplaats uitgevoerd worden. De plaatselijke voorschriften要去 opgevolgd worden.
Reparations aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden.
Alleen de originele toebehoren en onderdelen gebruiken. Bij het gebruik van Niet originele onderdelen konnen risico's voor de gebruiker ontstaan. De fabrikant kan Niet aansprakelijk gesteld worden voor ongevallen hierdoor ontstaan.

Montage

Weelen monteren

1 Steek per kant een afstandshuls (1A) en een wie (1) op de as van de vooraf gemonteerde toesteleenheid. Zeker ze telkens met een schroef en een schijf. [2 x schroef M8x20, 2x schijf A10,5]

2 Befestig de verbindingsstut (23) aan de toesteelenheid. [4x schroef M8x20, 8x schijf A8, 4, 4x moer M8 zelfborgend].

Schakelaar / kabelhouser monteren

3 Schroef de schakelaarsokkel (a) aan het frame. [2x schroef M8x20, 4x schijf A8,4, 2x moer M8 zelfborgend].
17 Installeren van de kabelhouser [1x schroef M4x15, 1x kabelhouser, 2x schijf A4, 1x moer M4, zelfborgend].

Voorbereidingen voor ingebruikname

① Om de machine correct te latent functioneren moet u de volgende aanwijzingen opvolgen.

• Plaats de zaag onder de volgende omstandigheden:

buiten
- Slipvrij
-Trillingsvrij
Vlak
Vrij van struikel gevaar
- Met goede lichtomstandigheden

• Om een nog veiligere stand bij het werkken met de zaag te waarborgen, zeker de zaag gegen wegrollen.

• Controller voor elk gebruik:

• de aansluitkabels op beschadiging (scheuren, sneden o. d.)

gebruik geen beschadigde aansluitkabels.

• Het kunststofflegsels op foutvrije toestand.
• De goede toestand van het zaagblad.

• De werkig van de wip.

• Gebruik geen geschuurde of beschadigde zaagbladen.

• Gebruik geen HSS-Zaagbladen.
• Vervang een versleten of beschadigde kunststoflegsels direct door een(AP)
• Neem de juiste werkpositione in. Stel u zich voren op de bedienerzijde, frontaal ten opzichte van de zaagbladlijn.

Transportzekering ontgrendelen

4 Druk de wip (2) in richting zaagblad.

De beschemkap (2A) moet correct gesloten zijn.

De zekeringhaak (3) wordt losgezet.

NL

5 Klap de borghaak (3) omhoog.
6 De wip (2) worden automatisch door de terughaalveer (11) in haar rustpositie gebracht.

Ingebruikname

De draairichting van het zaagblad.

Let er op dat het zaagblad de juiste richting draait. De richting moet met de op de beschemkap (19) aangegeven richting over een komen.

U kunt de draairichting veranderen door een schroevendraaier in de waarvoort bestemde gleuf in de stekkerkaag te steken en met lichte druk door een links- of rechtsdraaiende beweging de juiste draairichting in te stellen.

Zaagblad keuze

Let erop dat u geen stompe of beschadigde zaagbladen gebruikt en dat de boring van het zaagblad 30mm is (op het typeplaatje op het toestel letten).

Aansluiting op het net

Vergelijk de op het typeplaatje van de machine vermelde spanning, by 400V met de netspanning en sluit de machine aan het desbetreffend en reglementair stopcontact aan. Schuko contactdoos gebruiken, netspanning van 400V met een aardlekschakelaar (Fl-schakelaar 30mA

① Zekering van het net: 16 A traag

In-/uitschakelaar

Gebruik geen toestel, waar bij zich de schakelaar Niet LAST in- en uitschaken. Beschadigde schakelaar要去en onmiddelijk door de klantenservice worden gerepareerd of worden verrangen.

Inschakelen

Open schakelklep (A).

Druk op de groene knop 1 aan de schakelaar.

Bij stroom uital schakelt de machine automatisch UIT. Om de machine wee in te schakelen druk op de groene knop.

Uitschakelen

Druk de rode knop dan de schakelaar of de rode knop aan de schakelaarafdekking (A).

Het zaagblad worden door de ingebouwde motorrem binnen 10 seconden tot stilstand gebracht.

Attentiel Gedurende en kort na de remtijd zoemt de motor. In deze fase mag de schakelaar in geen geval worden bediend. (Noch in- noch uitschakelen.) Pa na verstommen van de zoemtoon mag de motor waar worden ingeschakeld.

De zaag mag bij defecte rem Niet worden geëxploiteerd, d.w.z. wanner deijd tot aan de stilstand van het zaagblad 10 seconde te boven gaat.

Motorveiligigkeit

De motor is uitgerust met een veiligheidsschakelaar en schakell automatisch uit bij overbelasting. De motor kann na een afkoelpauze (ca. 5 - 10 min) waar worden ingeschakeld.

Werken met de zaag

Voor aanvang van de werkzaamheden dient u de volgende punten in acht te nemen om de kans op verwondingen zo laag möglich te houden.

• Zaagblad, kunststofflegsels, Terughaalveer in orde?
• Werkplek opgeruimd?
• U mag het apparaat Niet gebruiken voordat u deze bedienings-handleidning heeft gelezen, alle voorschriften heeft opgevolgd en het apparaat als voorgeschreven heeft gemonteerd!

Voorveranderingen of instellenen aan de zaag (bv zaagblad verwangen, werkstukaaanslag instellen enz.)

apparaatuitschakelen
- Stilstand van het zaagblad afwachten
- Neem de steker uit het stopcontact.

De volgende punten zijn belangrijk:

Blijf buiten de gevarenzone.
Leg het hout in de wip. Zaag het werkstuk met gelijkmatige druk door.
- Verwijder losese delen, spanen en splinters nicht met de hand.

Let in ieder geval op alle veiligheidsinstructies.

Werkvoorschriften

1. Zeker de zaag gegen wegrollen.
2. Leg het hout in de wip.

Er kuren houten van ten minste 30 mm tot maximaal 240 mm worden gezaagd.

4 Gelijk groe houtstukken verkrijgt u, wanner u de langsaanslag (26) eruit trekt en in de gewenste positie met de stergreepschroeven (27) fixee.
Gebruik de steunverlenging (28) voor lange stukken hout. Draai de sterschroef (29) los, trek het verlangstuk er iota's uit en bevestig het weer.
5 Sluit de beschermkap (2A).

Zaag alleen met een gesloten beschemkap.

1. Grijp nu met beiden handen het handvat (14) aan de beschermkap vast en druk de wip gegmatig gegen het zaagblad. Geen schoksgewijze bewegingen!

① De weerhaak op de wip voorkomt dat zich het houtstuk gedurende het zagen verdraaid.
Druk de wip Niet te sterk gegen het zaagblad, het motortoerental dient Niet te sterk te dalen!

1. Na het zaagproces worden de wip door zichstandige veerdruk waar in rustpositie gebracht.

Door een gebroken of uitgerekt geraakte terughaalveer (11) vindt geen zichstandig terugstellen van de wipplaats. Vervang de terughaalveer. Zie "Terughaalveer verwangen".

Zaag nooit zonder of met een defecte terughaalveer!

1. Schuif pas na het zaagproces het hout na.

Gedrag bij ongeluk of uitval

1. Druk op de rode knop aan de in-/uitschakelaar.
2. Wacht tot het zaagblad stilstaat.
3. Neem de netsnoer uit het stopcontact.
4. Breng bij verwondingen EHBO-maatregelen op gang.

Gedrag bij geblokkeerd zaagblad door vastgeklemde houtstukken

1. Druk op de rode knop aan de in-/uitschakelaar.
2. Neem de netsnoer uit het stopcontact.
3. Verwijder de blokkering.

Draag veiligheidshandschoenen.

Verwijder het vastgeklemd houtstuk Niet met de handen, maar met een geschikt houtstuk.

1. Controller het zaagblad op mogelijkke beschadigingen.

Onderhoud en reiniging

Voor aanvang van iedere onderhouds- en reinigingsbeurt

Apparaat uitschakelen
Stilstand van het zaagblad afwachten
- Neem de steker uit het stopcontact.

Verder gaande onderhouds- en reinigingswerkzaamheden dan in dit hoofdstuk zijn beschreiben,要去en door de klantenservice worden uitgevoerd.

De in het kader van onderhoud of reiniging verwijderde verilgheids-voorzieningen要去en absolut weeer correct aangebracht en gecontroleerd worden.

Gebruik alleen originele onderdelen. Andere onderdelen können onverwachte schade en verwondingen tot gevolg hebben.

Reiniging

Om de goede werkung van de machine te behouden,要去 het volgende in acht nemen:

• Het apparaat Niet met water afspatten.
• Verwijder zaagsel en stof uitsluitend met een borstel of stofzuiger.
• Alle bewegende delen regelmatig reinigen en oliën.

Nooit vet gebruiken!

Gebruik bijv. naaimachineolie, dunvloeribare hydraulische olie of milieuvriendelijke spreoi-olie.

Zorg ervoor dat het zaagblad vrij van roest en hors blijft.
- Verwijder harsachterstanden van de oppervlakte van de wip.

Harsresten können worden verwijderd met een gangbare onderhouds- en verzorgingsspray.

• Het zaagblad zal bij intensief of langdurig gekruik stomp worden.

Vervang het zaagblad of laat het slijpen.

Onderhoud

ZaagbladwisseI

Voordat u het zaagblad wisselt eerst de steker uit het stopcontact halen.

Snijgevaar! Het zaagblad is zwaar en kan glibberig zich. Draag bij de wissel van het zaagblad handschoenen.

• Gebruik geen HSS-Zaagbladen.
• Gebruik geen geschuurde of beschadigde zaagbladen.
• Gebruik alleen scherpe zaagbladen.

Gevaar voor verbranding! Kort na het zagen is het zaagblad nog heet.

1. Schroef de schroef van de sluitplaat (12) eruit.
2. Trek de veersteker (4) eruit en verwijder de drie schijven (9B + 9 + 9A) . Houdt de wip hierbij vast.
3. 9 Laat de wip langzaam in richting vloer zakken.
4. 10 Zeker het zaagblad (5) met de houserpen (13) gegen verdraaien.
5. 11 Maak de schroef (6) los.
6. Neem de schijf (7), de voorste zaagbladflens (8) en het zaagblad (5) af.
7. Reinig de zaagbladflens (8, 15).
8. Steek een/New of gescherpt zaagblad op.

① Let op de correcte looprichting van het zaagblad : de pijl op de beschermkap en de pijl op het zaagblad要去en indezelfde richting wijzen!

1. Steek de voorste zaagbladflens en de schijf weer op.
2. 11 Zeker het zaagblad met de schroef.
3. 12 Schuif de schijf (9) op de opnamebout (10).
4. 13 Hef de wip op en voer de opnamebout in de boring (A).
5. Schuif eerst de rubberen schijf (9a), dan de große schijf (9) en het staat dekleine schijf (9B) op de opnamebout (10).
6. Steek de veersteker (4) door de opnamebout (10).
7. Schroef de sluitplaat (12) wee aan.
8. 10 Verwijder de houderpen (13).

1Kunststoffinleg verrangen

Vervang een versleten of beschadigde kunststofinlegsels (18) direct door een neue.

1. Maak de schroeven van de kunstofinleg lis en neem ze eruit.
2. Zet een neue kunststoffleg in en schroef deze vast.

Terughaalveer verrangen

Vervang een versleten of beschadigde terughaalveer direct door een neue.

1. 7 Schroef de schroef van de sluitplaat (12) eruit.
2. Trek de veersteker (4) eruit en verwijder de drie schijven (9B + 9 + 9A) . Houdt de wip hierbij vast.
3. 9 Laat de wip langzaam in richting vloer zakken.
4. 12 Verwijder de schijf (9) en de terughalveer (11).
5. Schuif een neue terughaalveer op de opnamebout (10) en dan de schijf (9).
6. 13 Hef de wip op en voer de opnamebout in de boring (A).
7. Schuif eerst de rubberen schijf (9a), dan de große schijf (9) en het staat dekleine schijf (9B) op de opnamebout (10).
8. Steek de veersteker (4) door de opnamebout (10).
9. Schroef de sluitplaat (12) wee aan.

Transport

Voor het transport de steker uit het stopcontact nemen.

1. Druk de wip in richting zaagblad.

De beschemkap (2A)要去 correct gesloten zich.

1. Klap de zekeringhaak om, tot hij vastklikt.

15 Transport: grijp de handgreep (14) vast, belast de as met een voet en kantel de brandhoutzaag in uwrichting.
16 In deze positie kan de zaag zonder moeite worden getransporteerd.

Neerzetten: belast met een voet de as en zet de brandhoutzaag voorzichtig neer.

Opslag

Neem de steker uit het stopcontact.

• Bewaar ongebruikte apparaten op een droge, afgesloten plaats buiten de reikwijdte van kinderen op.

• Neem voor een langdurige opslag het volgende in alot om de levensduur van de machine te verlungen en een soepele bediening te garanderen:

• De machine grondig reinigen.
  Alle bewegende delen met milieuvriendelijke olie behandelen.
  Nooit vet gebruiken!

Storingen

Voor het verhelpen vanijdere storing

Apparaat uitschakelen
Stilstand van het zaagblad afwachten
- Neem de steker uit het stopcontact.

Na het verhopen van iedere storing moeten alle veiligheidsvoorzieningen wee in werking gesteld en getest worden.

Storing Mogelijkoorzaak Oplossing
De machine schakelt nicht in.	Stroomuitval.Verlangkabel defect.Motor of schakelaar defect.	Zekering controlerenKabel controleren, defeche kabel nicht meer gebruikenMotor of schakelaar door een service-werkplaats latent repareren of met originele onderdelen latent verrangen.
Geen wipfungtie	Borghaak Niet losgezetDe beschemkap is Niet correct maar beneden gedrukt.	Zekeringhaak (3) loszettenTrek de beschemkap (2A) maar beneden.
Werkstuk klemt bij het voorschuiven of terugtreken	Zaagblad is stomp	Houdt het werkstuk vast en schakeln meteen de motor uit. Vervolgens zaagblad verrangen.
De motor blijftijdens het zagen stilstaan.	Zaagblad is stomp.Te groe aanvoer	Zaaggblad scherper makeen latent of verrangen.Motor late afkoelen en met minder druk verder werken.
Brandvlekken op het zaagvlak.	Zaagblad is stomp.	Zaaggblad scherper makeen latent of verrangen.
Zaag vibreert.	Zaagblad vervoord.Zaagblad Niet correct gemonteerd.	Zaaggblad verrangen.Zaagblad correct bevestigen.
Terughalmechanisme van de wip werkt Niet	Terughalveer gebroeken of uitgerekt geraakt	Terughalveer verrangen
Remwerking tegering (remtijd < 10 sec.)	Rem defectVerschillende oorzaken	Schakelaar door een service-werkplaats latent repareren of met originele onderdelen latent verrangen.

Technische gegevens

Type BWS 700 N-2
Bouvwjaar zich laatste pagna
Vermogen P1 4,5 kW S6 20 %
Spanning 400 V 3~
Frequentie	50 Hz
Stationair-toerental	1420 min -1
Veiligheidssoort	IP 54
Zekering van het net	16 A traag
Zaagblad maximum Ø	700 mm (hardmetaal)
Boring van het zaagblad Ø	30 mm
Aantal tanden	42
Zaagbladdike	3,2 mm
Breedte zaagsnede	4,2 mm
Snijvermogen	ca. Ø min. 30 mm tot max. 240 mm
Houtlengte max.	ca. 1000 mm
Houtlengte min.	ca. 200mm
Dimensjoner (lengde x bredde x høyde)	1150 mm x 745 mm x 1085 mm
Gewicht ca. 107 kg

Bedrijfssoort:

S 6 – 20 % ononderbroken periodiek bedrivf bij 10 min.: 2 min. continu bedrivf 8 min. stationair toerenal of geringe last

Garantie

Houdt u alstublieft rekening met de ingesloten garantieverklaring.

Puratai manusi de protectie.

Pouzitie koliskovej pily 92

Ostatné rizíka 92

Bezpečnost'préce 92

Montáž 94

Priprava na prevadzku 94

LV
Pagaminimo metai
N
Serienummer / byggear
NL
Serienummer / bouwjaar
RO
An de constructie
SK
Vyrobny rok

365145-00 10/19
