MANUAL DE UTILIZARE HT 315 ATIKA

Este interzisă punerea în funcțiune a aparatului înaintea citirii acestor instrucțiuni de folosire, a

respectării tuturor indicațiilor și a montării aparatului conform descrierii.

Păstrați instrucțiunile pentru utilizări viitoare.

Cuprins

Volumul de livrare 137
Valorile caracteristice ale zgomotului 137
Timpi de utilizare 137
Simbolurile de pe aparatul de tăiere a crengilor la înălțime 137
Simbolurile instrucțiunilor de folosire 138
Utilizarea conform domeniului de aplicatie specificat 138
Alte riscuri 138
Munca în condiții de siguranță	138
Pregătirea punerii în funcțiune	140
Punerea în funcțiune	140
Munca cu ferăstrăul	141
Întreținerea și curățarea	142
- Schimbării pânzei ferăstrăului	143
Transportul	144
Depozitarea	144
Defecțiuni posibile 145
Date tehnice 146
Garantia	146
Declaratie de conformitate 177
Producător	180
Piese de schimb (Instrucțiuni de montaj)

Volumul de livrare

• Ferăstrău circula cu masă (nemontate)
- Pungă cu şuruburi
- Punga pentru accesorii
- Punga pentru accesorii pentru colant
- Accesorii de montaj pentru schimbarea pânzei de ferăstrău
- Instructiuni originale
- Instructiuni de montaj
- Bară de împingere

Lista detaliată a volumului de livrare este cuprinsă în instrucțiunile de montaj livrate.

Verificați după despachetare dacă conținutul cartonului

este complet
➢ și dacă nu a fost deteriorat în timpul transportului

Transmiteți reclamațiile imediat comerciantului, furnizorului, respectiv producătorului. Reclamațiile ulterioare nu se iau în considerare.

Valorile caracteristice ale zgomotului

Utilizarea maşinii ca ferăstrău cu pânză de ferăstrău din producția de serie.

Factorul de nesiguranță: K = 4 dB

Nivelul de putere a zgomotului DIN EN ISO 3746

Nivel de putere a zgomotului		Nivelul garantat de putere a zgomotului
Mers în gol L	_WA = 80,6 dB(A)	L_WA = 105 dB(A)
Prelucrare	L_WA = 104,6 dB(A)

Nivelul presiunii acustice la locul de muncă DIN EN ISO 11202

Mers în gol L _PA = 80,5 dB(A)

Prelucrare L_PA = 90,9 dB(A)

Valorile indicate sunt valori de emisie și nu reprezintă astfel în mod obligatoriu valori sigure la locul de muncă. Deși există o legătură între nivelul de emisie și cel de imisie, nu se poate deduce cu siguranță dacă sunt necesare măsuri suplimentare de protecție sau nu. Printre factorii care pot influența nivelul de imisie la locul de muncă, se numără durata acțiunii, particularitățile încăperii de lucru, alte surse de zgomot etc., de exemplu numărul mașinilor și al altor operații învecinate. Nivelul permis al intensității acustice poate varia de la țară la țară. Această informație permite însă utilizatorului o apreciere mai bună a periculozității și a riscurilor.

Timpi de utilizare

Vă rugăm să respectați și prevederile locale privind protecția contra zgomotului.

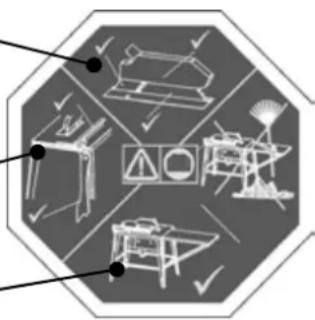

Simbolurile aparatului

Carcasa protectie, pana de despicat și pânza ferăstrăului sunt o. k.?

Tamponul de oprire paralel gata de folosire și bara de împingere la îndemână?

Locul de muncă în ordine?

Purtați protectie pentru auz.

Reglarea adâncimii de tăiere

Aparatele electrice nu se aruncă cu resturile menajere. Aparatele, accesoriiile și ambalajul se revalorifică într-un mod care protejează mediul înconjurător.

Conform Directivei Europene 2012/19/UE referitoare la aparatele electronice și electrotehnice vechi, aparatele electrice care nu mai pot fi utilizate trebuie colectate separat și reciclate în mod ecologic.

Produsul corespunde directivelor europene aplicabile specifice produsului.

Simbolurile instructiunilor de folosire

	Pericol iminent sau situație periculoasă.Nerespectarea acestor indicații poate cauza accidentărisau daune materiale.
	Indicații importante privind utilizarea competentă.Nerespectarea acestor indicații poate duce la perturbații.
	Instrucțiuni de folosire. Aceste indicații vă ajută săfolosiți în mod optim toate funcțiile.
	Montarea, folosirea și întreținerea. Aici vi se explicăexact ce aveți de făcut.

Utilizarea conform domeniului de aplicație specificat

• Ferăstrăul este prevăzut exclusiv pentru tăieri longitudinale și transversale de lemn masiv și materiale pentru plăci de lemn, cum ar fi PAL, panele, plăci din MDF cu secțiune transversală pătrată sau dreptunghiulară folosind pânze de ferăstrău circular HM. Diametrul pânzei de ferăstrău trebuie să fie între 300 și 315 mm.
• Utilizarea de pânze de ferăstrău din oțel HSS (oțel rapid înalt aliat) nu este permisă, deoarece acest oțel este dur și casabil. Pericol de rănire prin ruperea pânzei de ferăstrău și răspândirea de fragmente de pânză de ferăstrău.
• Tăieturile transversale trebuie să fie efectuate numai cu opritorul transversal montat.
• Este permisă doar prelucrarea pieselor care se pot poziționa în siguranță.
• Prin folosirea conformă destinației se înțelege și respectarea condițiilor de folosire, întreținere și reparație, impuse de producător, și respectarea măsurilor de siguranță prevăzute în instrucțiuni.
• Trebuie respectate măsurile de prevenire a accidentelor valabile pentru utilizare, cât și alte reguli general valabile în medicina muncii și în ale tehnicii de siguranță.
• Orice alt mod de utilizare este considerat a nu fi în conformitate cu domeniul de aplicatie specificat. Producătorul nu răspunde de daunele de orice natură provocate, astfel: riscul îi revine în întregime utilizatorului.
• Producătorul nu răspunde de daunele provocate de modificările arbitrare aduse ferăstrăului.
• Montarea, folosirea și întreținerea ferăstrăului este permisă numai persoanelor, care sunt instruite și cunosc pericolele. Lucrările de reparații pot fi efectuate numai de noi, respectiv de firme de prestare a serviciilor numite de noi.
• Acest aparat nu trebuie să fie utilizat în medii cu pericol de explozie.
• Bucățile de metal (cuie, etc.) trebuie neapărat îndepărtate din materialul ce urmează să fie tăiat.
• Utilizarea ferăstrăului cu bandă de către persoane sub 18 ani este interzisă.

Alte riscuri

În ciuda utilizării corecte și a respectării măsurilor de protecție mai apar alte riscuri, datorită unor anume constructii, conform scopului de folosire.

Aceste riscuri pot fi diminuate dacă se respectă „Măsurile de siguranță”, „Utilizarea conformă domeniului de aplicație specificat destinatiei” și instrucțiunile de folosire în totalitate.

Atenția și precauția diminuează riscul accidentării persoanelor și riscul pagubelor materiale.

• Pericol de accidentare a degetelor și a mâinilor cu utilajul (pânza ferăstrăului) sau cu piesa, de ex. în timpul schimbării pânzei ferăstrăului. De aceea purtați mănuși de protecție (de exemplu la schimbarea pânzei de ferăstrău).
• Pericol de rănire în cazul îndepărtării talașului câtă vreme pânza de ferăstrău se mai învârte. Îndepărtați talașul numai după ce pânza de ferăstrău și agregatul ferăstrăului (motorul) s-au oprit.
• Accidentarea datorată bucăților de piese aruncate.
  ■ Reculul piesei sau al unor bucăți de piesă.
  ■ Ruperea și aruncarea pânzei ferăstrăului.
• Folosiți ferăstrăul doar cu dispozitivele de protecție complete și corect fixate și nu schimbați nimic la mașină, ce ar putea diminua siguranța.
• Emisie de pulberi de lemn dăunătoare sănătății. De aceea, purtați o mască de praf.
• Pericolul de electrocutare prin folosirea unor conducte electrice neregulamentare.
• Atingerea unor părti sub tensiune la piese electrice deschise.
• Deteriorarea auzului datorită unor lucrări îndelungate fără protejarea auzului.

Cu toate măsurile de precauție luate mai pot rămâne alte riscuri greu de definit.

Munca în condiții de siguranță

⚠ Folosite necorespunzător, maşinile de prelucrare a lemnului pot fi periculoase. La folosirea utilajelor electrice, trebuie respectate măsurile fundamentale de protectie, pentru a exclude riscurile de incendiu, de electrocutare și de accidentare a persoanelor.

Citiți și respectați prin urmare înaintea punerii în funcțiune a acestui produs, indicațiile următoare și măsurile de prevenire a accidentelor ale asociației d-voastră profesionale și indicațiile de siguranță valabile în țara d-voastră, pentru a vă proteja pe d-voastră și pe altii de accidente.

i Transmiteti măsurile de siguranță tuturor persoanelor, care lucrează cu această mașină.

i Păstrați aceste instrucțiuni de siguranță.

• Cu ajutorul instrucțiunilor de utilizare, familiarizați-vă cu mașina înaintea punerii în funcțiune.
• Lucrați cu precauție. Fiți atent la ce faceți. Lucrați rațional. Nu folosii aparatul când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul folosirii aparatului poate duce la accidente serioase.

- Evitați poziții anormale ale corpului. Asigurați-vă stabilitatea și mentineti-vă tot timpul echilibrul. Nu vă aplecați în față.

■ Purtați îmbrăcăminte de lucru potrivită:

• nu purtați haine largi sau bijuterii, deoarece pot fi prinse de părțile mobile ale mașinii
• încăltăminte rezistentă la alunecare
• o plasă pentru părul lung

• protecția auzului (nivelul presiunii acustice la locul de muncă depășește de regulă 85 dB (A)
• ochelari de protectie

- mănuși de protectie la schimbarea pânzei de ferăstrău

■ Folosiți ferăstrăul numai pe un suport

• solid
• plan
  – rezistent la alunecare
  — fără oscilații

- Pentru o funționare ireproșabilă și sigură în spații închise, mașina trebuie să fie racordată la o instalație de aspirație a așchiilor (de ex. aspiratoare mici transportabile).

• volumul de aer necesar 560 m³/h subpresiunea pe stuțurile de aspiratie 1880 pa la o viteză a aerului de 20 m/s

• Instalația de aspirație trebuie conectată înainte de începerea prelucrării.

• Păstrați-vă locul de muncă în ordine! Dezordinea poate cauza accidente.
  ■ Tineti cont de influentele mediului:

— Nu expuneti ferăstrăul ploii.

• Nu utilizati ferăstrăul într-un mediu înconjurător umed sau ud.
• Asigurati-vă o iluminare suficientă.
• Nu utilizați ferăstrăul în apropierea lichidelor sau a gazelor inflamabile.

■ Nu lăsați niciodată ferăstrăul nesupravegheat.

• Utilizarea ferăstrăului cu bandă de către persoane sub 18 ani este interzisă.
  ■ Nu permiteti apropierea altor persoane.

Utilizatorul poartă răspunderea față de alte persoane, la locul lui de muncă.

Nu permiteți altor persoane, mai ales copiilor, să atingă utilajul sau cablul.

Tineți-i la distanță de zona d-voastră de lucru.

• în cursul tăierii cu ferăstrău, plasați-vă lateral față de zona periculoasă (pânza de ferăstrău) a uneltei
  Începeti abia atunci tăierea, când banda ferăstrăului a atins turația necesară.
• Nu suprasolicitați maçina! Lucrați mai bine și mai sigur în intervalul de putere indicat.
• Folosiți ferăstrăul doar cu dispozitivele de protecție complete și corect fixate.

Utilizați neapărat pana de despicat livrată.

Introducerea și utilizarea penei de despicat se poate vedea în figura 11

În cazul devierii tăieturii schimbați suportul de masă.
- Nu utilizați pânze ale ferăstrăului fisurate sau care sunt deformate.
- Folosiți doar pânze de ferăstrău bine ascuțite, deoarece cele tocite măresc pericolul reculului și suprasolicită motorul.
- Nu utilizați pânze de ferăstrău din oțel rapid înalt aliat (HSS) deoarece acest oțel este casant și friabil; trebuie să fie utilizate numai unelte conforme cu EN 847-1.

Utilizarea altor unelte și a altor accesorii poate reprezenta un pericol de accidentare pentru dumneavoastră.

Aveți grijă ca pânza de ferăstrău să fie conformă cu dimensiunile menționate la capitolul „Selectie pânză de ferestrău” și să fie adecvată pentru materialul piesei de prelucrat.

• Nu este permisă folosirea instalațiilor pendulare și a frezelor de canelat.

• Tăiați numai o piesă odată. Nu tăiați niciodată mai multe piese deodată sau mai multe piese separate, strânse într-un mănunchi. Există pericolul, ca piesele separate să fie prinse necontrolat de pânza ferăstrăului.

• Asigurați-vă, că bucățile tăiate nu pot fi prinse de coroana dințată a pânzei ferăstrăului și aruncate în jur. Nu îndepărtați cu mâna aşchiile, talașul și resturile din zona periculoasă a benzii ferăstrăului.

• Nu folosiți ferăstrăul în alte scopuri decât acelea, pentru care a fost destinat (vezi “Folosirea conform destinației”).
  Înainte de tăiere, îndepăratați toate cuiele și obiectele de metal din piesa de prelucrat.
• Aveți grijă ca piesa de prelucrat să nu conțină cabluri, frânghii, șnururi sau alte obiecte similare.
• Tăiați numai bucăți de lemn care au dimensiuni care dau posibilitatea unei fixări sigure în cursul tăierii.
• Este permisă numai tăierea de lemn cu o grosime maximă de 90 mm.
• La tăierea transversală a lemnului rotund este necesar să asigurați bucata de lemn împotriva rotirii prin utilizarea unui șablon sau a unui dispozitiv de fixare. Trebuie utilizată o pânză de ferăstrău adecvată pentru tăieri transversale.
• Folosiți bara de împingere la tăierea în lungime a pieselor înguste (distanță între pânza ferăstrăului și opritorul paralel de sub 120 mm).
• Folosiți un lemn de împingere pentru apăsarea pieselor înguste pe tamponul paralel de oprire. Nu folosiți bare sau lemne de împingere deteriorate.
• Mențineți permanent o distanță suficientă de pânza de ferăstrău.
• Pânza de ferăstrău se rotește. Așteptați până pânza de ferăstrău se oprește, înainte de a îndepărța așchiile, talașul și resturile.
• Nu frânați pânza ferăstrăului prin apăsare laterală.
• Îndepărtați resturile rămase după tăiere (conform cerințelor) de pe mașină, pentru a nu afecta siguranța la locul de muncă. Același lucru este valabil și pentru rumeguș, calea de evacuare a resturilor trebuie să fie menținută curată.
  ■ Opriti mașina și scoateți stecărul din priză:

— la efectuarea lucrărilor de reparatie
— la efectuarea lucrărilor de întreținere și curățare
- înlăturării perturbațiilor (incluzând și îndepărtarea așchiilor prinse)
- verificării legăturilor de alimentare cu energie electrică, dacă nu sunt cumva încurcate sau deteriorate
— transportului ferăstrăului
— schimbării pânzei ferăstrăului
- părăsirii ferăstrăului (și în timpul întreruperilor de scurtă durată)

■ Întrețineți ferăstrăul cu grijă:

• Păstrați uneltele ascuțite și curate pentru a putea lucra mai bine și mai sigur.
• Respectați regulamentul de întreținere și indicațiile pentru înlocuirea uneltelor.
• Păstrați mânerele uscate și fără ulei sau grăsime.

- Verificați dacă mașina nu cumva prezintă eventuale deteriorări:

• Înaintea folosirii în continuare a maşinii, trebuie verificat cu atenție, dacă dispozitivele de protecție sau părțile ușor deteriorate funcționează ireproșabil și conform scopului.
• Verificați dacă părțile mobile funcționează ireproșabil și nu sunt blocate și dacă nu există piese deteriorate.

• Toate piesele trebuie să fie montate corect și trebuie să îndeplinească toate condițiile pentru ca ferăstrăul să funcționeze ireproșabil.

• Dispozitivele de protectie defecte și alte părți deteriorate trebuie reparate sau înlocuite în mod competent de către un atelier specializat autorizat, dacă nu este prevăzut altceva în instructiunile de folosire.

• Autocolantele de siguranță deteriorate sau ilizibile trebuie înlocuite.

■ Nu lăsați chei în utilaj!

Verificați întotdeauna înaintea punerii în funcțiune, dacă cheile și dispozitivele de reglare au fost îndepărtate.

- Depozitați aparatele nefolosite într-un loc uscat, închis, departe de copii.

Siguranța electrică

- Conductele de legătură se realizează conform IEC 60245 (H 07 RN-F) cu un diametru al conductorului de minim

• 1,5 mm² la lungimea cablului până la 25 m

• 2,5 mm² la lungimea cablului peste 25 m

• Conductele de legătură lungi și subțiri produc o cădere de tensiune. Motorul nu-și mai atinge randamentul maxim, funcționarea aparatului este redusă.

• Fișele și dozele de conectare la cablurile electrice trebuie să fie din cauciuc, PVC moale sau alt material termoplastic de aceeași rezistență mecanică, sau acoperite cu acest material.
  ■ Protejați-vă împotriva electrocutării. Evitați atingerea cu corpul a părților împământate.
• Prizele cablurilor electrice trebuie să fie protejate împotriva stropirii cu apă.
• Desfășurați cablul de tot, atunci când folosiți un tambur pentru cabluri.
• Nu folosiți cablul în scopuri care nu corespunde domeniului de aplicatie. Feriți cablul de căldură, de ulei și muchii ascuțite. Nu folosiți cablul pentru a trage ștecărul din priză.
• Controlați în mod regulat cablul ferăstrăului și în caz de deteriorare dispuneți înlocuirea acestuia de către un specialist autorizat.
• La pozarea conductorului de legătură, asigurați-vă că aceasta nu deranjează, nu este turtit, îndoit și că racordul cu ștecăr nu este udat.
• Verificați cu regularitate cablurile prelungitoare și înlocuiti-le, dacă sunt deteriorate.
• Nu folositi conducte de legătură defecte.
• Folosiți în aer liber doar cabluri de prelungire autorizate și deci marcate corespunzător.
• Nu folositi legături electrice provizorii.
• Nu şuntați și nu scoateți niciodată din funcțiune instalațiile de protecție.
• Conectați aparatul folosind un releu de protecție contra curentilor vagabonzi (30 mA).

Racordul electric, respectiv reparații ale părților electrice ale mașinii trebuie efectuate de către un specialist în electricitate concesionat sau de către unul din atelierele noastre de servicii pentru clienti. Regulamentele locale privind mai ales măsurile de protectie trebuie respectate.
⚠️ Reparațiile altor părți ale mașinii trebuie efectuate de către producător sau unul din atelierele noastre de servicii pentru clienti.
⚠ Folosiți doar piese originale. Folosirea altor piese de schimb și altor accesorii poate duce la accidentarea utilizatorului. Producătorul nu răspunde de daunele astfel provocate.

Pregătirea punerii în funcțiune

i Pentru a asigura funcționarea ireproșabilă a mașinii, respectați următoarele indicații:

- Aşezati ferăstrăul într-un loc, care îndeplinește următoarele condiții

• stabil la alunecare
• fără oscilații
• plan
• fără pericol de împiedicare
  – luminozitate suficientă

• Verificați înainte de fiecare utilizare:

• dacă conductele de legătură nu au defecte (fisuri, tăieturi etc.)
  nu utilizati cabluri defecte
  — pânza de ferăstrău în stare impecabilă

• Nu utilizati pânze ale ferăstrăului fisurate sau care sunt deformate.

• Nu utilizati pânze de ferăstrău din oțel HSS
• În cursul tăierii cu ferăstrăul, plasați-vă lateral față de zona periculoasă (pânza de ferăstrău) a uneltei

Punerea în funcțiune

Verificarea dispozitivelor de sigurantă

(înainte de fiecare punere în funcțiune):

– starea regulamentară a carcasei de protectie
- Comutatorul prin deschidere și închidere
- Nu folosiți aparate, la care comutatorul nu poate fi deschis și închis. Comutatoarele defecte trebuie imediat reparate sau înlocuite de către Serviciul pentru clienti.

- Frâna

• După oprire, pânza de ferăstrău trebuie să ajungă în decurs de 10 secunde în stare de repaus. Dacă acest interval este depășit, înseamnă că frâna este defectă. Service-ul trebuie efectuat la producător sau la firmele stabilite de acesta.
  — dacă bara de împingere este la îndemână
  ⇒ barele de împingere defecte trebuie înlocuite de altele noi.
  — poziția penei de despicat (vezi și fig. 11)

Direcția de rotație a pânzei de ferăstrău

Aveți grijă ca direcția de rotație a pânzei de ferăstrău să coincidă cu direcția de rotație dată pe carcasa de protecție (33).

La motoarele trifazate, puteți schimba sensul de rotație prin introducerea unei şurubelnite în fanta prevăzută în acest sens din gulerul de protecție al ștecărului și prin setarea sensului de rotație corect printr-o împingere ușoară spre stânga sau spre dreapta.

Selectia pânzei de ferăstrău

⇒ aveți grijă la grosimea penei de despicat „S“, gravată lateral pe pană

Pana de despicat nu trebuie să fie mai subțire decât corpul de placă și nici mai groasă decât lățimea rostului de tăiere al acesteia

Diametrul minim și maxim al pânzei de ferăstrău, precum și diametrul orificiului sunt menționate pe plăcuța cu caracteristici a aparatului

Nu trebuie utilizată nicio pânză de ferăstrău a cărui turație maximă menționată (vezi presiunea pânzei de ferăstrău) este mai mică dacă turația motorului (vezi Date tehnice).

i Racordarea la retea

Comparați tensiunea indicată pe placa de constructie, de ex. 230 V, cu tensiunea rețelei și conectați ferăstrăul la priza potrivită și legată la pământ în mod regulamentar.

• Motor cu curent alternativ:

Folosiți o priză de protecție cu pământare, cu tensiunea de rețea 230 V, cu dispozitiv de protecție contra curenților vagabonzi (comutator FI 30 mA).

- Motor trifazat:

Priză CEE, cu trei poli+N+PE, cu tensiune de rețea de 380, resp. 400 V, cu dispozitiv de protectie contra curenților vagabonzi (dispozitiv FI de 30 mA).

Folosiți cabluri de conectare și de prelungire conform IEC 60 245 (H 07 RN-F) cu un diametru de cel puțin

⇒ 1,5 mm² la lungimea cablului până la 25 m

2,5 mm^2 la lungimea cablului peste 25 m

i Asigurarea

EU	16	A
UK	13	A

Impedanță inertă a rețelei

Din cauza unor condiții nefavorabile pe rețea, conectarea aparatului ar putea provoca scăderi de tensiune de scurtă durată, care ar putea afecta alte aparate (de ex. pâlpâirea unei lămpi).

Nu se vor produce perturbații, dacă se respectă impedanțele maxime indicate în tabel.

Puterea absorbită P1 (W)	Impedanta rețelei Z_max ()
230 V~ 2,0 kW 0,07
230 V~ 3,0 kW 0,07
400 V 3~ 3,3 kW 0,13

⇒ Apăsați butonul verde, superior de pe comutator.

La o pană de curent aparatul se oprește automat. Pentru repornire, se apasă din nou butonul verde.

Oprirea

⇒ Apăsați butonul roșu, inferior.

Munca cu ferăstrăul

Este interzisă punerea în funcțiune a aparatului înaintea citirii acestor instrucțiuni de folosire, a respectării tuturor indicatiilor și a montării aparatului conform descrierii!

Înainte de a efectua modificări sau reglaje la ferăstrău (de exemplu, schimbarea pânzei de ferăstrău)

• opriti aparatul
• așteptați oprirea pânzei ferăstrăului
• scoateți din priză stecărul

Tineți cont de asemenea de următoarele:

■ Stați în afara domeniului de pericol.
- Tăiați piesa de prelucrat cu o presiune constantă.
- Nu îndepărtați așchiile, talajul etc. cu mâna și așteptați mai întâi să se oprească pânza de ferăstrău.

Respectați în mod obligatoriu toate indicațiile de protectie.

Protectia motorului

Motorul are un comutator de protectie și se oprește singur în caz de suprasolicitare. Motorul poate fi repornit după o pauză de răcire.

Reglarea înălțimii

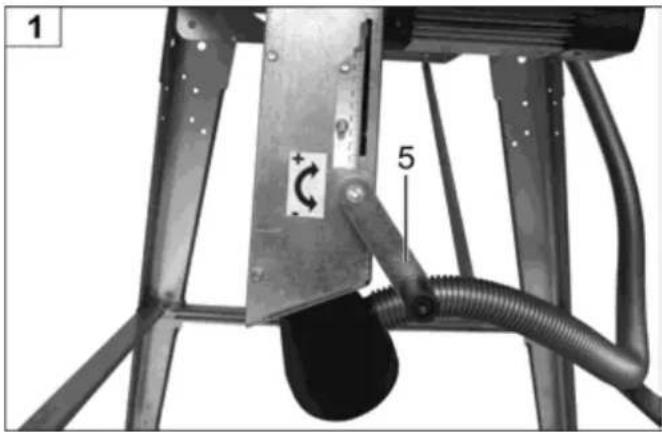

Puteți regla adâncimea de tăiere cu ajutorul manivelei (5).

1 + 5

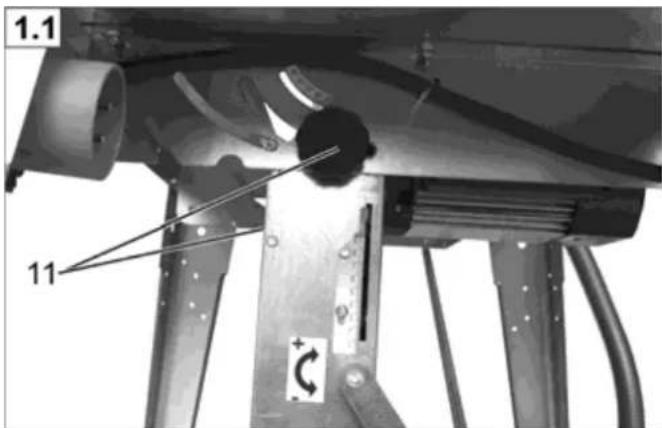

Reglare oblică

Desfaceți cele două şuruburi cu mâner în formă de stea

reglati poziția oblică dorită

țineți ferm în această poziție

strângeti bine şuruburile cu mâner în formă de stea

1.1 11

Tăieturi ascunse

utilizați o pană de despicat standard conform DIN 38 820 (Accesorii - Nr. comandă 360115)

Utilizarea de prelungire masă

⚠️ Dacă, împreună cu dumneavoastră, la ferăstrău lucrează și o a doua persoană, aceasta trebuie să situeze la capătul demontabil al prelungii mesei.

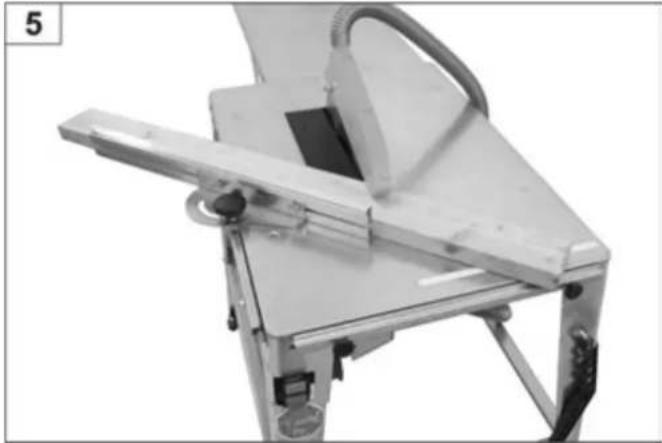

Instrucțiuni de lucru

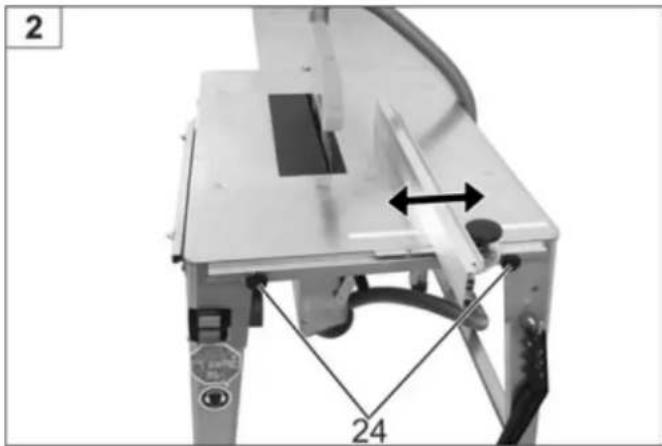

Opritorul longitudinal este reglabil în trepte, în direcția săgeții. Fixarea opritorului longitudinal se realizează cu şurubul cu mâner în formă de stea (24).

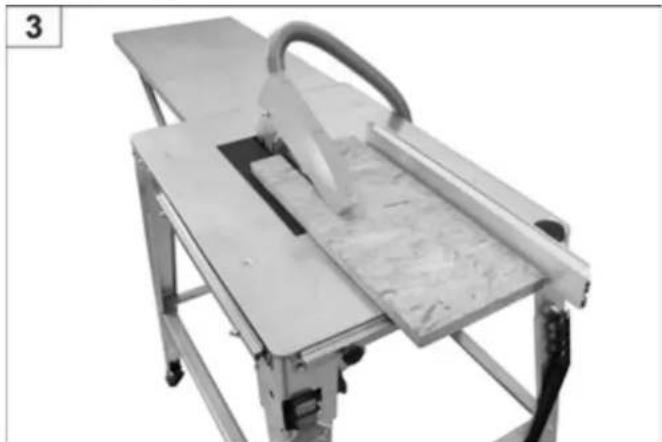

Tăierea pe lungime a lemnului masiv

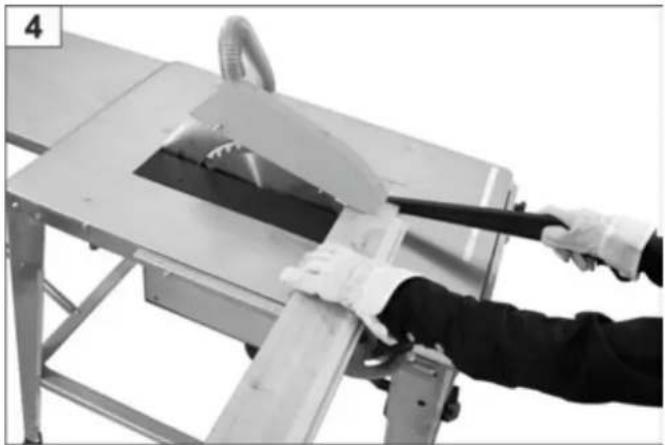

Utilizarea barei de împingere

Utilizarea opritorului transversal mobil

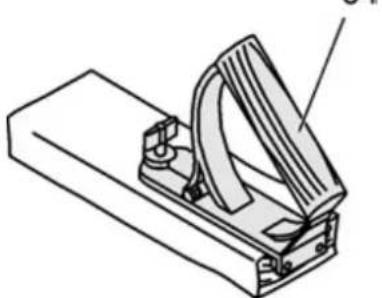

Mâner pentru împingătorul din lemn

Mânerul pentru împingătorul din lemn (34) se înșurubează pe o scândură potrivită. El 34

trebuie utilizat pentru ghidarea sigură a pieselor mici.

Scândura trebuie să aibă următoarele dimensiuni: lungimea între 300 și 400 mm, lățimea între 80 și 100 mm și înălțimea între 15 și 20 mm.

Dacă mânerul pentru

împingătorul din lemn prezintă deteriorări, trebuie înlocuit.

Întreținerea și curățarea

Înaintea oricărei lucrări de întreținere și curățare

• opriti aparatul
• așteptați oprirea pânzei ferăstrăului
• scoateți din priză stecărul

Executarea lucrărilor suplimentare de întreținere și reparație, comparativ cu cele descrise în acest capitol, este permisă doar serviciului pentru clienti.

Dispozitivele de siguranță demontate pentru executarea lucrărilor de întreținere și curățare, trebuie montate la loc în mod regulamentar și trebuie verificate în mod obligatoriu.

Utilizați numai piese originale. Alte piese pot produce pagube și accidentări imprevizibile.

Curățarea

i Tineți cont de următoarele, pentru a menține ferăstrăul în stare de funcționare:

• Nu stropiți aparatul cu apă.
• Îndepăratați rumegușul și praful doar cu peria sau cu aspiratorul.
• Curățați și ungeți în mod regulat toate piesele mișcătoare.

i Nu folositi niciodată unsoare!

Folosiți de ex. ulei pentru mașinile de cusut sau un spray de ulei, compatibil cu mediul înconjurător.

- Curățați aripioarele de răcire ale motorului dacă s-au murdărit puternic pentru a asigura o răcire suficientă.

- Asigurați-vă, că pânza ferăstrăului rămâne fără rugină și rășină.

- Îndepărtați resturile de rășină de pe masa ferăstrăului.

Resturile de rășină se pot îndepărta cu un spray obișnuit de întreținere și îngrijire.

- Pânza ferăstrăului este o piesă care se uzează și se tocește după folosirea îndelungată sau repetată.

Schimbați pânza de ferăstrău sau dati-o la ascuțit.

Întreținerea

Schimbării pânzei ferăstrăului

Scoateți stecărul din priză înaintea schimbării pânzei ferăstrăului.

Pericol de tăiere! Pânza de ferăstrău este grea și poate aluneca. Purtați mănuși de protectie în timpul înlocuirii pânzei ferăstrăului.

- Nu utilizati pânze de ferăstrău din oțel HSS.

- Nu utilizati pânze ale ferăstrăului fisurate sau care sunt deformate.

- Pânzele de ferăstrău care prezintă rupturi nu mai trebuie utilizate (nu este permisă repararea lor)

- Utilizați doar pânze de ferăstrău bine ascuțite.

- Reascuțirea (ascuțirea) pânzei de ferăstrău trebuie făcută numai de personalul de specialitate. Trebuie să asigurați îndeplinirea cerințelor privind echilibrarea uneltei conform EN 847-1:2005+A1:2007 6.2.3.2.

Pericol de ardere! La scurt timp după tăiere, pânza de ferăstrău mai este fierbinte.

Schimbării pânzei ferăstrăului

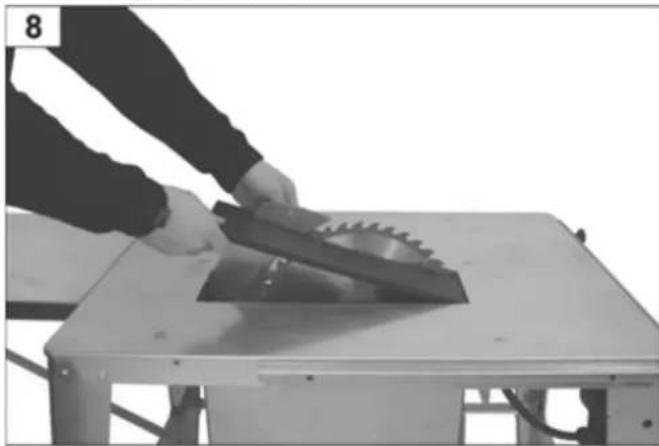

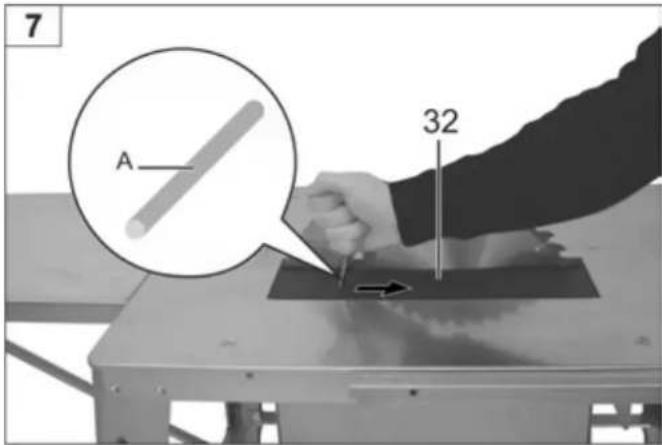

⇒ Scoaterea suportului de masă 32:

- Introduceti dornul port-scule (A) în componenta 32.

- Tragetii în direcția săgetii.

7 A 32

- Scoateți de suportul mesei.

⇒ Demontarea pânzei de ferăstrău:

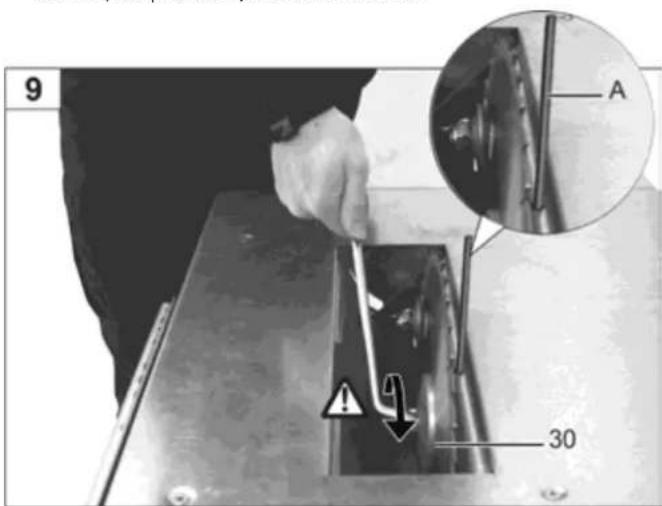

• Introduceți dornul port-scule (A) în arborele motorului și desfaceți șurubul. (Filet spre stânga)
  • Demontați componente 30.

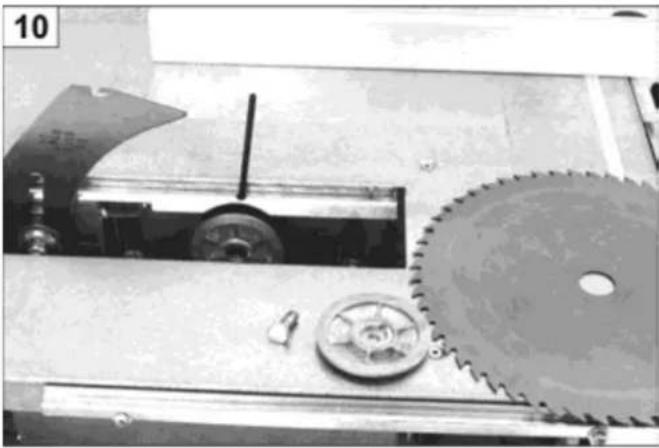

  • Acum puteți scoate pânza de ferăstrău

9 A 30

- Montarea se realizează în ordine inversă.

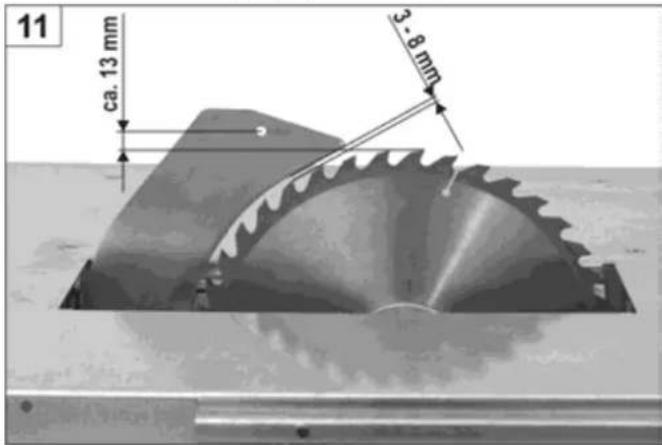

- Asigurati-vă că rglarea penei de despicat este corectă. (Fig. 11)

După fiecare schimbare a pânzei de ferăstrău și a suportului de masă trebuie verificată poziția penei de despicat.

11 ca. 13 mm 3 - 8 mm

Transportul

Înainte de fiecare transport:

• opriti aparatul
• așteptați oprirea pânzei ferăstrăului
• scoateti din priză stecărul
• accesoriiile, cum ar fi opritoarele, trebuie să fie fixate bine de mașină.

Pentru transportului este nevoie de două persoane!

⚠ Trebuie utilizate mănuși de protectie.

Pentru transportul confortabil al ferăstrăului, vă recomandăm dispozitivul nostru de rulare, nr. de comandă 301892.

Depozitarea

Scoateți stecărul din priză.

• Depozitați aparatele nefolosite într-un loc uscat, închis, departe de copii.

• Înaintea unei depozitări mai îndelungate, respectați următoarele indicații pentru a asigura o durată de viață îndelungată și o utilizare ușoară a aparatului de tăiere a crengilor la înălțime:

• Realizati o curătare temeinică.

• Tratați toate piesele mobile cu un ulei care nu afectează mediul înconjurător.

i Nu folositi niciodată unsoare!

Defectiuni posibile

Înaintea remedierii unei defectiuni:

• opriti aparatul
• așteptați oprirea ferăstrăului
• scoateți din priză stecărul

După remedierea unei defectiuni, se repun în funcțiune și se verifică instalațiile de siguranță.

Defecțiunea	Cauza posibilă	Remedierea
Mașina nu pornește după ce a fost conectată	Pană de curent	Se verifică siguranța
	Cablu prelungitor defect	Verificați cablul, nu utilizați cabluri defecte
	Întrerupător de protecție a motorului declanșată	După scurgerea timpului de răcire, reporniți motorul.
	Motor sau comutator defect Motorul sau com	mutatorul vor fi verificate sau reparate de către un electrician concesionat, resp. vor fi înlocuite prin piese originale
	Pânza de ferăstrău se blochează	Scoateți suporturile de masă, respectiv deșurubați capacul cutiei pentru șpan și înlăturați cauza.
Mașina se oprește în timpul tăierii	Pânza de ferăstrău este tocită	Schimbați pânza de ferăstrău (38)
	Avans prea mare	Se lasă motorul să se răcească și se continuă cu o presiune mai mică
Randament nesatisfăcător la tăiere Urme de arsură pe până de ferăstrău	Pânza de ferăstrău este tocită	Dați la ascuțit pânza de ferăstrău, respectiv schimbați-o cu una nouă
Ferăstrăul vibrează	Pânza de ferăstrău este deformată	Schimbați pânza de ferăstrău
	Pânza de ferăstrău nu este corect montată	Fixați corect pânza de ferăstrău
Efectul de frânare prea mic (timp de frânare >10 sec.)	Frâna de motor defectă	Reparația frâna la oficiul pentru servicii clienți, amintit de noi, sau la noi (la producător)
	Discul de frânare uzat
Motorul nu are putere și se încălzește prea puternic	Circuit cu 2 faze la motorul trifazat	Cereți un electrician specialist să verifice siguranțele și cablurile de alimentare
	Cablul prelungitor prea lung sau cu diametru prea mic	vezi la punerea în funcțiune
	Pânza ferăstrăului tocită	Dați la ascuțit pânza de ferăstrău, respectiv schimbați-o cu una nouă
Reglarea înălțimii merge greu	Piulița M6 (Fig. 17 a instrucțiunilor de montaj) este strânsă prea tare.	Desfaceti puțin șurubul.
	Tija filetată murdară.	Curățați-o și ungeți-o din nou cu ulei.
Reglare oblică merge greu	Piesele de ghidare nu glisează în culisă (Fig. 24 din instrucțiunile de montaj)	Ungeți din nou cu ulei piesele de ghidare.

① Dacă intervin alte avariilor sau dacă aveții întrebări supplementare, vă rugăm să vă adresați distribuitorului local.

Date tehnice

motor de curent alternativ P_1 2,0 kW P_2 1,3 kWS6 20% 5 min	motor de curent alternativ P_1 2,5 kW P_2 1,7 kWS6 20 %	motor de curent alternativ P_1 3,0 kW P_2 2,1 kWS6 20 %	Motor trifazat P_1 3,3 kW P_2 2,5 kWS6 20 %
Dimensiunea mesei 800 x 550 mm
Înălțimea mesei 810 mm
Adâncime de tăiere	cca.		90
Turația la mers în gol 2800 min	-1	2730 -1	2680 min
Reglarea adâncimii de tăiere	fără trepte
Reglare oblică	fără trepte
Tensiunii	230 V~		400 V 3~
Pânză de ferăstrău HM-∅	315 x 3,0/2,2 x 30 mm, 40 dinți
Greutatea 40 kg 41,5 kg 46 kg 43 kg
∅ racord pentru stuț de aspiratie	100 mm
An de construcție	vezi ultima pagină

Garantia

Atenție la declarația de garanție anexată.

RO Dacă intervin alte avariș sau dacă aveți întrebări suplimentare, vă rugăm să vă adresați distribuitorului local.
