KÄYTTÖOHJE HT 315 ATIKA

FIN Alkuperäiset ohjeet

Laitetta ei saa ottaa käyttöön ennen kuin olet lukenut käyttöohjeen, huomioinut kaikki annetut

ohjeet ja asentanut laitteen kuvatulla tavalla.

Ohje on säilytettävä tulevaa käyttöä varten.

Sisältö

Toimituslaajuus	59
Melutiedot	59
Käyttöajat	59
Laitteen symbolit 59
Käyttöohjeen symbolit 59
Määräyksenmukainen käyttö 60
Jäännösriskit	60
Turvallinen työskentely 60
Käyttöönoton valmistelu 62
Käyttöönotto	62
Työskentely sahan kanssa 63

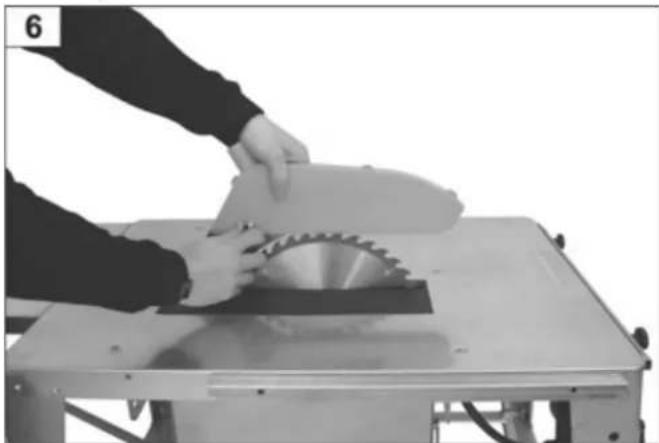

Huolto ja puhdistus 64- Sahanterän vaihto 65
Kuljetuksen ajaksi 65
Varastointi	65
Mahdolliset häiriöt 66
Tekniset tiedot 67
Takuu	67
EY-Vaatimustenmukaisuusvakuutus	177
Valmistaja	180
Osaluettelo (Asennusohje)

Toimituslaajuus

• Pöytäsirkkeli (osina)
• Ruuvipussi
• Varustepussi
• Tarrapussi
• Asennustarvikkeet sahanterän vaihtoa varten
• Alkuperäiset ohjeet
• Kokoonpano-ohje
• Työntökahva

Toimituslaajuuden yksityiskohtainen luettelo löytyy mukana olevasta kokoonpano-ohjeesta.

Tarkista pakkauksen purkamisen jälkeen laatikon sisällön

täydellisyys
mahd. kuljetusvauriot

Esitä valitukset kauppiaalle, laitteen toimittajalle tai valmistajalle välittömästi. Jälkeenpäin esitettyjä valituksia ei hyväksytä.

Melutiedot

Koneen käyttö pöytäsirkkelinä vakioterällä.

Mittaustuloksen epävarmuustekijä: K = 4 dB

Äänen tehotaso DIN EN ISO 3746:n mukaan

	Äänentehotaso	Taattu
Joutokäynti	L_WA = 80,6 dB(A)	L_WA = 105 dB(A)
Sahattaessa	L_WA = 104,6 dB(A)

Äänentaso työpaikalla DIN EN ISO 11202:n mukaan

Joutokäynti	L_PA = 80,5 dB(A)
Sahattaessa	L_PA = 90,9 dB(A)

Ilmoitetut arvot ovat päästöarvoja eivätkä ilmaise samalla myös varmoja työpistearvoja. Vaikka on olemassa yhteys päästö- ja melutason välillä, ei siitä voida luotettavasti päätellä, ovatko lisäturvallisuustoimenpiteet tarpeellisia vai eivät. Työpisteessä olevaan melutasoon vaikuttavat tekijät käsittävät vaikutusten keston, työtilan ominaisuuden, muut melulähteet ym., esim. koneiden lukumäärän ja muut viereiset tapahtumat. Sallitut työpistearvot voivat vaihdella maasta toiseen. Tämä tiedote antaa kuitenkin käyttäjälle mahdollisuuden arvioida vaarallisuutta ja riskiä paremmin.

Käyttöajat

Huomioi myös paikalliset melusuojamääräykset.

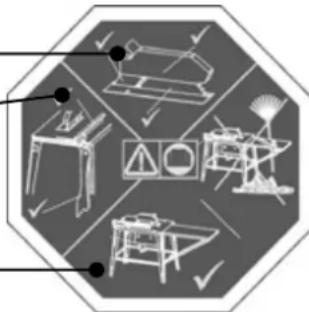

Laitteen symbolit

Ovatko suojakansi, sahanterä ja halkaisuveitsi OK?

Onko vaste toimintakunnossa ja työntökahva saatavilla?

Onko työpaikka järjestyksessä?

Käytä kuulosuojaimia.

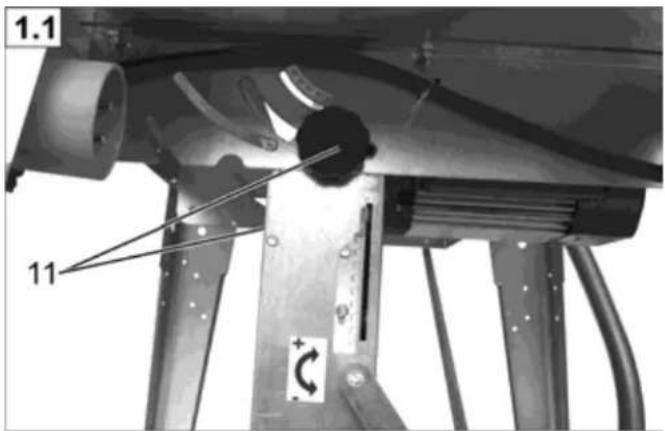

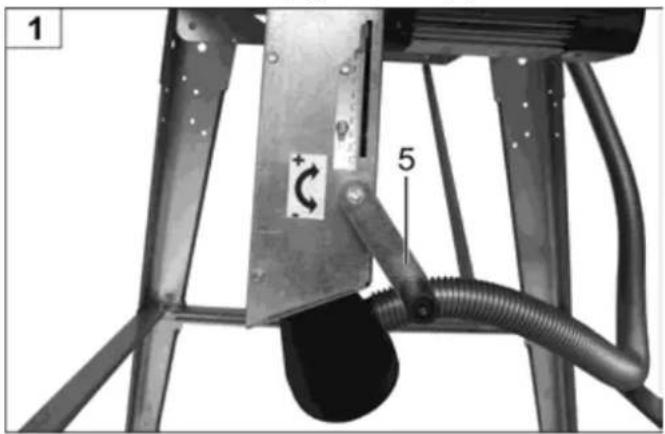

Leikkuusyvyyden säätö

Sähkölaitteita ei saa laittaa kotitalousjätteisiin. Huolehdi laitteiden, lisälaitteiden ja pakkausten ympäristöystävällisestä kierrätyksestä.

Käytettyjä sähkö- ja elektroniikkalaitteita käsittelevän EU-direktiivin 2012/19/EU mukaisesti käyttökelvottomat sähkölaitteet on kerättävä erikseen ja kierrätettävä ympäristöystävällisesti.

Tuote vastaa voimassa olevia tuotekohtaisia EU-direktiivejä.

Käyttöohjeen symbolit

Uhkaava vaara tai vaarallinen tilanne. Kyseisten ohjeiden laiminlyönnistä voi seurata loukkaantumisia tai laitteiden vaurioitumista.

Tärkeitä ohjeita asianmukaista käyttöä varten. Kyseisten ohjeiden laiminlyönti voi johtaa häiriöihin.

Käyttäjäohjeita. Kyseiset ohjeet auttavat käyttämään kaikkia toimintoja tehokkaasti.

Asennus, käyttö ja huolto. Ohjeissa selvitetään tarkasti, mitä pitää tehdä.

äänentehotaso

Määräyksenmukainen käyttö

• Pöytäsirkkeli on suunniteltu yksinomaan umpipuun ja levymateriaalien kuten lastu-, liima- ja mdf-levyjen, joiden poikkileikkaus on neliö- tai suorakulmainen, pituus- ja poikittaissuuntaista leikkausta varten käyttäen kovametallisia sahanteriä. Sahanterän halkaisijan täytyy olla välillä 300–315 mm.
• HSS - terän (pikateräs) sahanterien käyttö on kielletty, koska kys. terä on kova ja hauras. Loukkaantumisvaara sahanterän katkeamisen ja teräpalojen ulossinkoutumisen kautta.

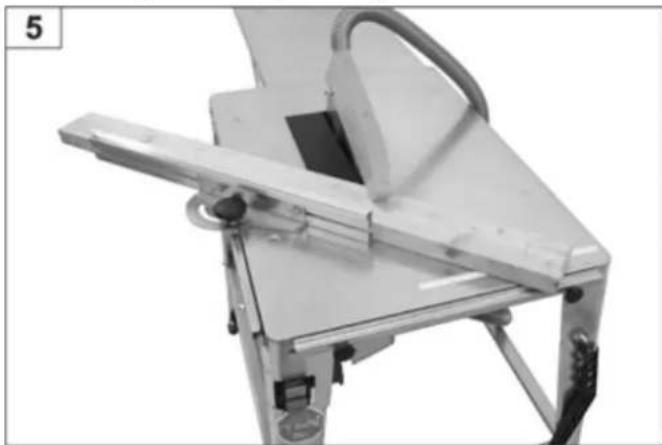

• Katkaisusahausta saa tehdä ainoastaan silloin, kun katkaisuohjain on asennettuna.
• Vain turvallisesti asetettavia kappaleita saa työstää.
• Määräyksenmukaiseen käyttöön kuuluu myös valmistajan määräämien käyttö-, huolto- ja kunnossapitoehtojen noudattaminen sekä käyttöohjeeseen kuuluvien turvallisuusohjeiden noudattaminen.
• On noudetettava voimassa olevia asiaankuuluvia tapaturmanestohjeita, sekä muita yleisesti hyväksyttyjä työterveyslääketieteellisiä ja turvaallisuusteknisiä ohjeita.
• Kaikki tästä ylimenevä käyttö katsotaan olevan ei-määräyksenmukaista. Valmistaja ei vastaa mistään näistä syistä aiheutuneista vahingoista - käyttäjä vastaa niistä kokonaan itse.
• Koneeseen suoritetut omavaltaiset muutokset poistavat valmistajan vastuun kaikista muutoksista johtuvista vahingoista.
• Laitetta saa varustaa, käyttää ja huoltaa vain sellaiset henkilöt, jotka tuntevat laitteen ja ovat tietoisia vaaroista. Korjaustöitä saa suorittaa vain yrityksemme korjaajat tai yrityksemme ilmoittaman asiakaspalvelupisteen korjaajat.
• Konetta ei saa käyttää räjähdysalttiissa ympäristössä.
• Metalliosat (naulat ym.) on ehdottomasti poistettava sahattavasta materiaalista.
• Alle 18 vuotiaat henkilöt eivät saa käyttää laitetta.

Jäännösriskit

Vaikka konetta käytetään määräyksenmukaisesti ja noudatetaan asiaankuuluvia turvallisuusmääräyksiä, jäännösriskejä voi edelleen olla johtuen käyttötarkoituksen määräämästä rakenteesta.

Jäännösriskejä voidaan minimoida kun noudatetaan kohtien "Turvallisuusohjeet" ja "Määräyksenmukainen käyttö" ohjeita, sekä käyttöohjeen ohjeita.

Huomioonottaminen ja varovaisuus vähentävät henkilöiden loukkaantumisriskiä ja tavaroiden vaurioitumisriskiä.

• Työkalun (sahanterän) tai työkappaleen aiheuttama sormien ja käsien loukkaantumisvaara. Käytä suojakäsineitä (esim. sahanterän vaihdossa).
• Loukkaantumisvaara lastujen poistamisessa niin kauan kun sahanterä vielä pyörii. Poista lastut vasta kun sahanterä ja kone (moottori) ovat pysähtyneet.
• Loukkaantuminen työstettävästä kohteesta irronneista paloista.
• Takaisku työstökappaleesta tai työstökappaleen osista.
• Virran aiheuttamat vaarat, jos käytät epäasianmukaisia sähköisiä liitäntäjohtoja.

• Käytä laitetta ainoastaan täydellisellä ja oikein asennetulla suojavarustuksella ja älä muuta koneessa mitään, mikä voisi vähentää turvallisuutta.

• Terveydelle haitallisen puupölyn irtoaminen. Tämän vuoksi käytä hengityssuojainta.

• Sähkön aiheuttama vaara, jos ei käytä määräyksenmukaisia sähköliitäntöjä.
• Sähkölaitteiden jännityksen alaisten osien koskettaminen.
• Vaikutus kuuloon, kun työskennellään pitkiä aikoja ilman kuulosuojaimia. Tämän vuoksi käytä kuulosuojaimia.

Kaikista toimenpiteistä huolimatta voi lisäksi esiintyä jäännösriskejä, jotka eivät ole niin ilmeisiä.

Turvallinen työskentely

Puutyöstökoneet voivat olla vaarallisia asiattomassa käytössä. Sähkötyökalujen käytössä täytyy noudattaa perusturvallisuustoimeenpiteitä, jotta suljetaan tulipalo, sähköisku ja henkilöiden loukkaantuminen pois.

Ennen tämän tuotteen käyttöönottoa lue ja huomioi seuraavat ohjeet ja ammattiyhdistyksen antamat tapaturmantorjuntamääräykset tai maassa voimassaolevat turvallisuusmääräykset, jotta voit suojella itseäsi ja muita mahdollisilta vammoilta.

Anna turvallisuusohjeet kaikkien laitetta käyttävien luettavaksi.
Säilytä nämä turvallisuusohjeet hyvin.

- Tutustu ennen käyttöä laitteeseen käyttöohjeen avulla.

- Ole tarkkaavainen. Varo mitä teet. Aloita työn suoritus järkevästi. Älä käytä laitetta väsyneenä tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetkellinen tarkkaamattomuus laitteen käytössä voi johtaa vakaviin loukkaantumisiin.

• Vältä epänormaalia työasentoa. Huolehdi tukevasta asennosta ja pidä itsesi koko ajan tasapainossa. Ota oikea työasento.

• Käytä sopivaa työvaatetusta:

• älä käytä väljiä vaatteita tai koruja, ne voivat tarttua liikkuviin osiin
  — ei luistavia kenkiä

■ sido pitkät hiukset hiusverkolla

- Käytä henkilökohtaisia suojavarusteita:

• kuulosuojaimet (äänentaso työpaikalla ylittää yleensä 85 dB (A))
• suojalaseja
• käsineet sahanterän vaihdon yhteydessä

- Käytä sahaa vain

• tukevalla
• tasaisella
  – liukumattomalla
• värähtelemättömällä alustalla.

- Jotta toiminta olisi moitteetonta ja turvallista suljetuissa tiloissa, kone on liitettävä puruimuriin (esim. siirrettävä pienimuri).

• T arpeellinen ilmamäärä n. 560 m³/h alipaine, imumuhvissa 1880 Pa, kun ilman nopeus on 20 m/s.
• Imulaite on kytkettävä päälle ennen töiden aloittamista.

- Pidä työskentelyalue kunnossa! Epäjärjestys voi johtaa tapaturmiin.

■ Huomioi ympäristön vaikutukset:

• Älä käytä konetta vesisateessa.
• Älä käytä konetta kosteassa tai märässä ympäristössä.
  – Huolehdi hyvästä valaistuksesta.

- Älä käytä konetta palavien nesteiden tai kaasujen läheisyydessä.

- Älä koskaan jätä moottorisahaa valvomatta.

■ Alle 18 vuotiaat henkilöt eivät saa käyttää laitetta.

- Pidä muut henkilöt loitolla työskentelyn aikana.

Käyttäjä on vastuussa muista henkilöistä työskentelyalueella.

Älä anna muiden henkilöiden, erityisesti lasten, koskettaa työkalua tai johtoa.

Pidä heidät pois työskentelyalueelta.

- Seiso sahattaessa koneen sivulla, poissa vaara-alueelta (terä).

- Aloita sahaus vasta kun sahaterä on saavuttanut vaaditun kierrosluvun.

- Älä ylikuormita konetta! Työ sujuu paremmin ja turvallisemmin annetulla tehoalueella.

Sirkkeliä saa käyttää ainoastaan täydellisillä ja asianmukaisesti kiinnitetyillä suojavarusteilla.

Koneen mukana toimitettua halkaisuveistä on käytettävä.

Veitsen asennus- ja jälkiasennusohjeet esitetään asennusohjeissa olevassa kuvassa 11.

■ Vaihda pöydän kitalevy, kun sahausura on levitetty.

- Älä käytä sahanteriä, joissa on säröjä, tai teriä, joiden muoto on muuttunut.

- Käytä vain teräviä sahanteriä, koska tylsät sahanterät sekä suurentavat takaiskun vaaraa, että rasittavat myös moottoria.

- Älä käytä pikateräksisiä sahanteriä (HSS), koska kys. teräs on kova ja hauras, ainoastaan EN 847-1:n mukaisia työkaluja saa käyttää.

⚠ Toisenlaisten työkalujen ja varusteiden käyttö voi aiheuttaa loukkaantumisvaaran.

Varmista, että sahanterän mitat ovat samat kuin "Sahanterän valinnassa" on mainittu ja terä sopii työstettävälle materiaalille.

- Uran viistosahauslaitteiden ja urajyrsintyökalujen käyttö on kielletty.

- Sahaa aina vain yksi kappale. Älä koskaan sahaa useampia kappaleita samanaikaisesti tai niputettuja yksittäiskappaleita. On olemassa vaara, että sahanterä tartuu hallitsemattomasti yksittäiskappaleihin.

- Huolehdi, ettei sahanterän hampaisto tartu sahattuihin kappaleisiin ja sinkauta niitä. Älä poista käsin tikkuja, lastuja tai roskia sahanterän vaara-alueelta.

- Älä käytä laitetta tarkoituksiin, joihin sitä ei ole määrätty (katso määräyksenmukainen käyttö).

- Poista ennen sahan käyttöä kaikki naulat ja metalliesineet työstökappalesta.

■ Huomioi, että työstökappaleessa ei ole johtoja, köysiä, naruja tai vastaavia.

- Saha ainoastaan sen mittaisia kappaleita, joiden paikalla pysyvyys sahauksen aikana pystytään varmistamaan.

■ Enintään 90 mm paksua puuta saa sahata.

- Kun sahataan poikki pyöreää puuta, työstettävän kappaleen kiertyminen on estettävä ohjaimella tai pidättimellä. Käytä poikittaissuuntaiseen sahaukseen sopivaa sahanterää.

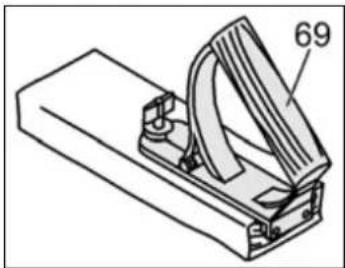

- Käytä työntökeppiä kapeiden työstökappaleiden pituussuuntaisessa sahauksessa (sahanterän ja pituusohjaimen välinen etäisyys alle 120 mm).

- Purista kapeat työstökappaleet työntökepin avulla pituusohjaimeen.

Älä käytä vaurioituneita työntökeppejä tai -puita.

- Pidä aina riittävä etäisyys sahanterästä.

- Sahanterällä on jälkipyörintä. Odota, kunnes sahanterä on pysähtynyt ennen kun poistat lastuja, purua ja roskia.

- Älä jarruta sahanterää sivuttaisella painamisella.

- Poista sahausjäännökset koneesta (vaatimusten mukaisesti), jotta työpaikan turvallisuus ei heikkene. Sama koskee myös sahanpuruja, eli purunpoisto on pidettävä vapaana.

■ Sammuta kone ja vedä verkkopistoke pistorasiasta:

- korjaustöiden ajaksi

- huolto- ja puhdistustöiden ajaksi

- häiriöiden poistossa (koskee myös jumittuneiden lastujen poistamista)

- kun tarkistetaan liitäntäjohtoa, onko johto kiertynyt tai vaurioitunut

- koneen kuljetuksen ajaksi

— sahanterän vaihdon ajaksi

— koneen luota poistumisen ajaksi (myös lyhyillä tauoilla)

■ Hoida konetta huolella:

- Pidä työkalut terävinä ja puhtaana, joilloin niillä on parempi ja turvallisempi työskennellä.

— Noudata huolto-ohjeita ja työkaluvaihto-ohjeita.

– Pidä kahvat kuivana ja puhtaana öljystä ja rasvasta.

■ Tarkista kone mahdollisten vaurioiden kannalta:

- Tarkasta huolellisesti ennen seuraavaa käyttöä suojavarusteiden moitteeton ja tarkoituksenmukainen kunto.

- Tarkista, toimivatko kaikki liikkuvat osat moitteettomasti, ja etteivät osat ole jumittuneet tai vaurioituneet. Kaikkien osien täytyy olla asennettu oikein ja täyttää kaikki määräykset jotta sahan moitteeton toiminta varmistetaan.

- Vaurioituneet suojavarusteet ja osat täytyy korjauttaa tai vaihdattaa asianmukaisesti hyväksytyllä ammattikorjaamolla, jollei käyttöohjeessa ole toisin mainittu.

— Vaurioituneet tai epäselvät turvallisuustarrat tulee vaihtaa.

- Älä jätä työkaluavainta paikalleen!

Tarkista aina ennen käynnistämistä, että avaimet ja säätötyökalut on poistettu.

- Säilytä käyttämättömiä laitteita kuivassa, lukitussa paikassa lasten ulottumattomissa.

Sähköturvallisuus

- Liitäntäjohdon toteutus IEC 60245 (H 07 RN-F) mukaisesti, johdon ydinpoikkileikkaus vähintään

- 1,5 mm² johtopituudella 25 m asti

- 2,5 mm² johtopituudella yli 25 m

- Pitkät ja ohuet liitäntäjohdot muodostavat jännitehäviön. Moottori ei saavuta enää maksimaalista tehoaan, laitteen toiminta heikentyy

- Liitäntäjohdon pistokkeiden ja kytkentälaatikoiden tulee olla kumista, pehmeästä PVC:stä tai muusta termoplastisesta materiaalista, jonka mekaaninen lujuus on sama tai niiden täytyy olla päällystetty vastaavalla materiaalillä.

- Suojaudu sähköiskulta. Vältä kosketusta maadoitettujen osien kanssa.

■ Liitäntäjohdon pistokkeen täytyy olla roiskevesisuojattu.

■ Jos käytät johtokelaa, kelaa johto kokonaan kelasta.

- Käytä johtoa vain tarkoituksenmukaisiin töihin. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta. Älä vedä johdosta pistokkeen irrottamiseksi pistorasiasta.

- Liitäntäjohtojen asennuksessa on huomioitava, että johtoja ei litistetä, taivuteta eikä pistokeliitin ole märkä.

- Liitäntäjohdon asettelussa tulee varmistaa, ettei johto ole tiellä, puristu tai taitu eikä liitäntäpistoke kastu.

- Tarkista liitosjohdot säännöllisesti ja vaihda vioittuneet.

FIN

• Älä käytä vaurioituneita liitäntäjohtoja.
• Käytä ulkona vain tarkoituksenmukaisia sallittuja ja vastaavasti merkittyjä jatkojohtoja.
• Älä käytä väliaikaisia sähköliitäntöjä.
• Älä koskaan ohita suojavarusteita tai ota niitä pois käytöstä.
• Liitä laite vuotovirtavarokytkimen (30 mA) kautta.

⚠ Sähköliitäntä tai korjaukset koneen sähköosien parissa tulee suorittaa luvanvaraisen sähköammattilaisen tai meidän asiakaspalvelupisteen toimesta. Noudata paikallisia määräyksiä, erityisesti suojaustoimenpiteitä koskevia.

Koneen muiden osien korjaukset tulee suorittaa valmistajan tai valmistajan asiakaspalvelupisteen toimesta.

Käytä ainoastaan alkuperäisvaraosia. Muiden varaosien ja lisävarusteiden käyttö voi aiheuttaa käyttäjälle vammoja. Valmistaja ei vastaa tästä johtuvista vahingoista.

Käyttöönoton valmistelu

i Jotta kone toimisi moitteettomasti, noudata seuraavia ohjeita:

• Asetta kone sellaiseen paikkaan, joka täyttää seuraavat vaatimukset:
• liukumaton
• värähtelemätön
• tasainen
  — ei kohtia, joihin voi kompastua
• riittävät valo-olosuhteet
  • Tarkista ennen jokaista käyttöä:
  — johdot rikkinäisten kohtien varalta (repeämät, viillot ym.)
  älä käytä rikkinäisiä johtoja
• että sahanterä on moiteettomassa tilassa
• älä käytä sahanteriä, joissa on säröjä, tai teriä, joiden muoto on muuttunut.
• älä käytä pikateräksistä terää (HSS-terästä).
• seiso sahattaessa koneen sivulla, poissa vaara-alueelta (terä).

Käyttöönotto

Turvavarusteiden tarkistus

(ennen jokaista käyttöönottoa):

— suojakotelon asianmukainen kunto
- kytkin kytkemällä se päälle ja pois
- Älä käytä laitetta, jonka kytkintä ei voida kytkeä päälle tai pois päältä. Vaurioituneet kytkimet on heti korjattava tai vaihdettava sähkömiehen toimesta.
- jarru
- Sahanterän on pysähdyttävä 10 sekunnin kuluttua virrankatkaisusta. Jos tämä aika ylittyy, on jarru viallinen ja se on korjattava tai vaihdettava valmistajan tai sen hyväksymän edustajan toimesta.
- työntökepin on oltava käden ulottuvilla ⇒ vaurioituneet työntökepit on vaihdettava

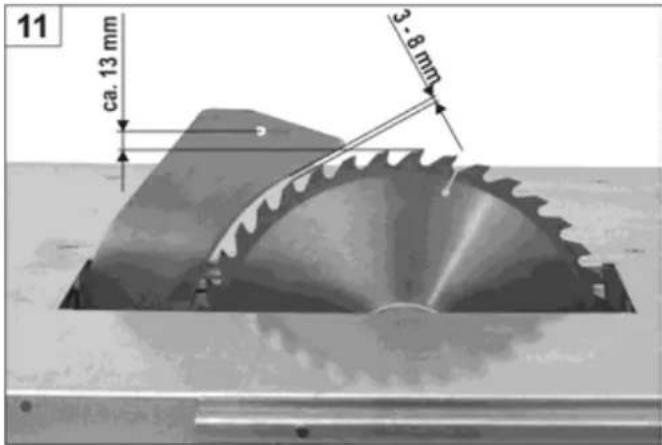

– halkaisuveitsen säätö (katso myös kuva 11)

Sahanterän pyörimissuunta

① Huomioi, että sahanterän pyörimissuunta on sama kuin suojakotelon (33) päällä ilmoitettu pyörimissuunta.

Pyörimissuunta voidaan muuttaa työntämällä ruuvitaltta pistokkeen kauluksessa olevaan rakoon ja kääntämällä oikealle

tai vasemmalle painamalla samalla kevyesti.

Sahanterän valinta

⚠️ ⇒ Huomaa, että halkaisuveitsen paksuus "S" on kaiverrettu veitsen sivuun.

Halkaisuveitsi ei saa olla ohuempi kuin sahanterä eikä paksumpi kuin sen sahausjälki.

Sahanterän pienin ja suurin ulko- ja reikähalkaisija on merkitty konekilpeen.

Älä käytä sahanterä, joiden mainittu maksimikierrosluku (katso sahanterän merkintä) on pienempi kuin moottorin kierrosluku (katso Tekniset tiedot).

i Verkkoliintäntä

Vertaile laitteen tyyppikilvessä ilmoitettua jännitettä, esim. 230 V verkkojännitteen kanssa ja liitä laite vastavaan ja määräyksen mukaiseen pistorasiaan.

- maadoitettu Schuko-pistoke, verkkojännite 230 V vuotovirtavarokytkimellä (FI-kytkin 30 mA).

- Kolmivaihemoottori:

Käytä CEE-pistoketta, 3-napainen+N+PE, verkkojännite 380 tai 400 V vuotovirtasuojakytkimellä (FI-kytkin 30 mA).

Käytä liitos- tai jatkokaapelia IEC 60 245:n (H 07 RN-F) mukaan vähintään seuraavilla poikkipinnoilla

1,5 mm^2 johtopituudella 25 m asti

2,5 mm^2 johtopituudella yli 25 m

i Sulake

EU	16	A
UK	13	A

Verkkoimpedanssi

Jos verkko-losuhteet ovat huonot, voi laitteen päällekytkemisen aikana esiintyä lyhytaikainen jännitteen lasku, joka voi vaikuttaa muihin laitteisiin (esim. lampun vilkkuminen).

Häiriöitä ei pitäisi esiintyä, jos noudatetaan maksimaalista verkkoimpedanssia.

Tehonotto P_1 (W) Verkkofimpedanssi Z max()
230 V~ 2,0 kW 0,07
230 V~ 3,0 kW 0,07
400 V 3~ 3,3 kW 0,13

Päälle-/pois-kytkin

Päällekytkeminen

⇒ Painamalla vihreää, ylimpää katkaisijan vieressä olevaa painiketta.

Kone kytkeytyy virtakatkossa automaattisesti pois päältä. Uudelleen käynnistämistä varten paina jälleen vihreää painiketta.

Päältäkytkeminen

⇒ Painamalla punaista, alempaa painiketta.

Työskentely sahan kanssa

Laitetta ei saa ottaa käyttöön ennen kuin olet lukenut käyttöohjeen, huomioinut kaikki annetut ohjeet ja asentanut laitteen kuvatulla tavalla.

Ennen sahan muuttamista tai säätämistä (esim. sahanterän vaihto)

• sammuta laite
  — odota, että sahanterän pysähtyy
• vedä verkkopistoke irti

Huomioi lisäksi seuraavat tärkeät kohdat:

■ Seiso vaara-alueen ulkopuolella.
■ Sahaa työstökappale tasaisella paineella.
- Älä koskaan poistaa käsin irrallisia tikkuja, lastuja ja vastaavia, ja muutenkin vasta kun sahanterä on pysähtynyt.

Huomioi joka tapauksessa turvallisuusohjeet!

Moottorin suojaus

Moottori on varustettu suojakytkimellä, ja se kytkeytyy ylikuormituksessa itsestään pois päältä. Moottori voidaan jäähtymistauon jälkeen käynnistää uudestaan.

Sahaussyvyyden asetus

Säädä haluttu sahaussyvyys kammella (5).

irrota molemmat tähtikahvaruuvit (11) aseta haluttu kaltevuus pidä asento kiristä tähtikahvaruuvit

1.1 11

Piilosahaukset

käytä DIN 38 820:n mukaista standardihalkaisuveistä (lisävarusteen tilausnro 360115)

Pöydän jatkeen käyttö

Jos sahaukseen osallistuu toinen henkilö, hänen tulee seisoa pöydän jatkeen vastaanottopuolella.

Työskentelyohjeet

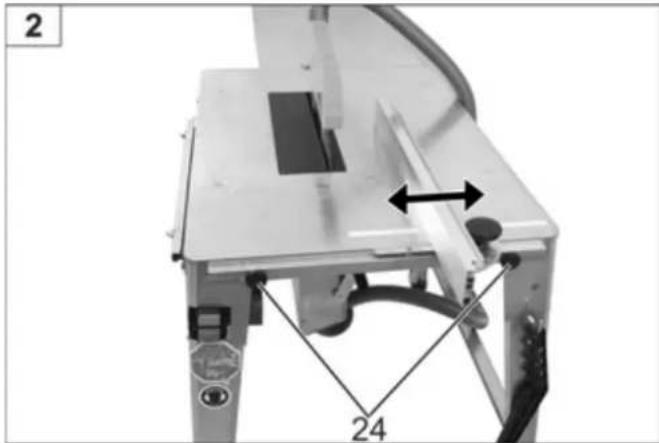

Pitkittäisohjain on säädettävissä portaattomasti nuolen suuntaan. Pitkittäisohjain lukitaan tähtikahvaruuveilla (24).

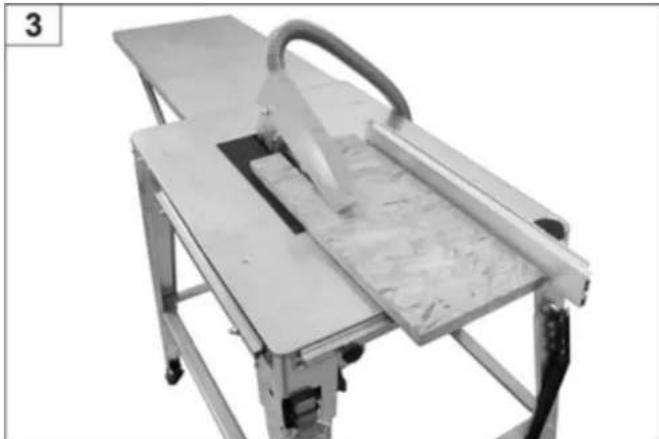

Umpipuun pitkittäissahaus

Siirrettävän poikittaisohjainen käyttö

Työntöpuun kahva (34) ruuvataan sopivalle levylle. Sen avulla ohjataan turvallisesti pienempiä työstökappaleita. Puulevyn tulee olla 300–400 mm pitkä, 80–100 mm leveä ja 15–20 mm korkea. Jos työntöpuun kahva on vaurioitunut, se täytyy vaihtaa.

Ennen jokaista huolto- ja puhdistustyötä

• sammuta laite
• odota, että sahanterän pysähtyy
• vedä verkkopistoke irti

Tässä luvussa kuvattuja huolto- ja puhdistustöitä laajempia töitä saa suorittaa vain asiakaspalvelu.

Huolto- ja puhdistustyötä varten poistetut turvavarusteet täytyy asentaa ehdottomasti asianmukaisesti takaisin.

Käytä vain alkuperäisvaraosia. Muiden osien käytöstä voi seurata odottamattomia vahinkoja ja vammoja.

Puhdistus

① Huomioi seuravaa, jotta sirkkelin toimintakyky säilyy

• Älä ruiskuta laitetta vedellä.
• Poista sahapurut ja pöly vain harjalla tai pölyimurimella.
• Puhdista ja öljyä kaikki liikkuvat osat säännöllisesti.

i Älä koskaan käytä rasvaa!

Käytä esim. ompelukoneöljyä tai ympäristöystävällistä suihkutusoljyä.

• Puhdista moottorin jäähdytysripat, jos ne ovat kovin likaiset, jotta jäähdytys olisi riittävä.
• Pidä huolta, että sahanterä pysyy puhtaana ruosteesta ja hartsista.
  ■ Poista pihkajäännökset pöytälevyn pinnalta.

Hartsijäämät voidaan poistaa tavallisella huolto- ja hoitosprayllä.

• Sahanterä on kulumisosa ja tylsistyy pidemmän ajan kuluttua tai useamman käytön jälkeen.
  Vaihda sahanterä tai teroituta se.

Huolto

Sahanterän vaihto

Vedä virtapistoke irti ennen sahanterän vaihtoa.

Viiltovaara! Sahanterä on painava ja voi olla liukas. Käytä suojakäsineitä sahanterän vaihdossa.

• Älä käytä pikateräksistä terää (HSS-terästä).
• Älä käytä sahanteriä, joissa on säröjä, tai teriä, joiden muoto on muuttunut.
• Sahaterät, joiden rungossa on säröjä, täytyy hävittää (korjaus on kielletty).
• Käytä ainoastaan hyvin teroitettuja sahanteriä.
• Ainoastaan ammattihenkilöstö saa teroittaa sahanterän. Seuraava asia on huomioitava erityisesti: On varmistettava, että työkalujen tasapainottamiselle asetut vaatimukset täytetään EN 847-1:2005+A1:2007 6.2.3.2:n mukaisesti.

⚠️ Palovaara! Vaurioituneet kytkimet on heti korjattava tai vaihdettava sähkömiehen toimesta.

Sahanterän vaihto

Irrota suoja.

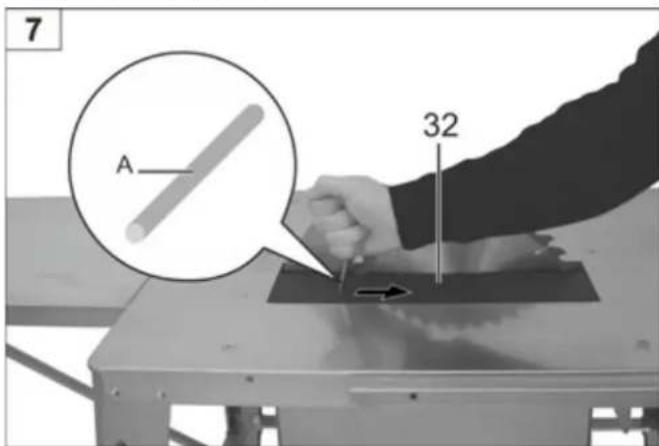

Pöytälevyn 32 irrottaminen:

• Pistä pitotuurna (A) osaan 32.
- Vedä nuolen suuntaan.

7 A 32

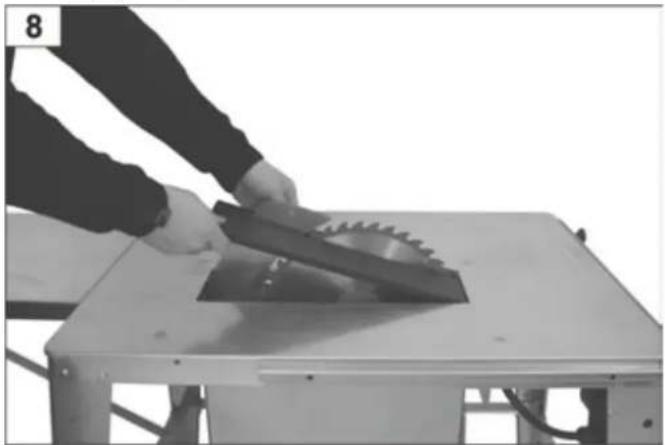

- Irrota pöytälevy.

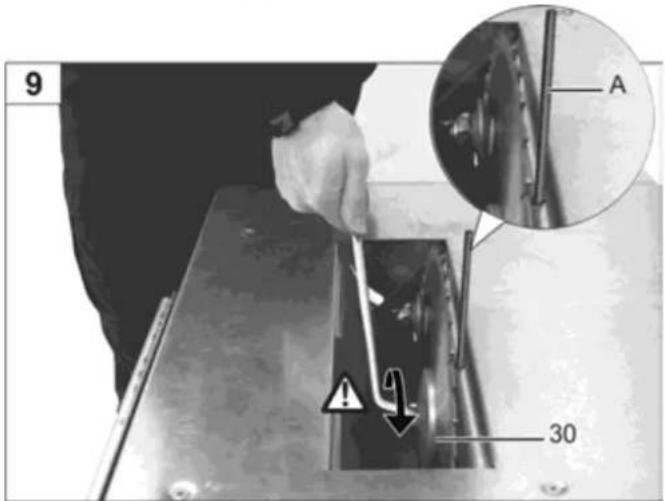

⇒ Sahanterän irrottaminen:

• Työnnä akselille työkalu A ja avaa ruuvi. ( Vasenkätinen kierre)

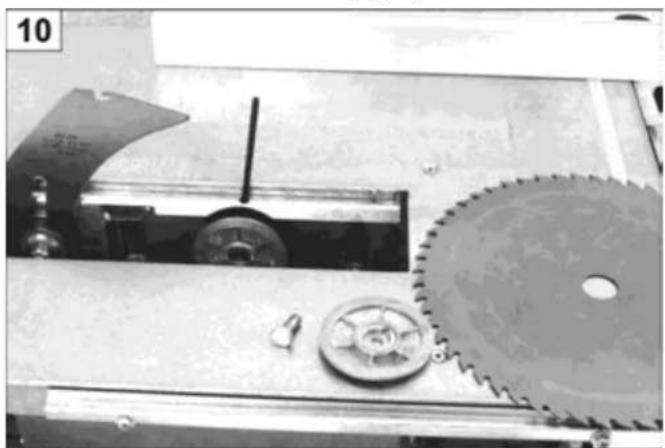

• Poista osa 30.
• Sahanterä voidaan nyt poistaa.

9 A 30

- Asennus tehdään käänteisessä järjestyksessä.

- Varmista aina, että halkaisuveitsi on oikein asennettu (kuva 11).

Halkaisuveitsen säädöt

Halkaisuveitsen jokaisen vaihdon jälkeen on tarkistettava halkaisuveitsen asento.

11 ca. 13 mm 3·8 mm

kuljetuksen ajaksi

Aina ennen kuljetusta:

• sammuta laite
• odota, että sahanterän pysähtyy
• vedä verkkopistoke irti
• Lisävarusteosien kuten ohjaimien täytyy olla kiinnitetty tai puristettu varmasti koneeseen.

Sahan kuljetukseen tarvitaan 2 henkilöä.

⚠️ Käytä suojakäsineitä.

Sahan kuljettaminen sujuu mukavasti kuljetustelineellä, tilausnro 301892.

Varastointi

Vedä verkkopistoke irti

• Säilytä käyttämättömiä laitteita kuivassa, lukitussa paikassa lasten ulottumattomissa.

• Huomioi ennen pitempää varastointia seuraavat kohdat, jotta sahan kestoikä pitenee ja liikkuvuus säilyy:

• Suorita perusteellinen puhdistus.

• Käsittele kaikki liikkuvat osat ympäristöystävällisellä öljyllä.

i Älä koskaan käytä rasvaa!

Mahdolliset häiriöt

Ennen jokaista häiriönpoistoa

• sammuta laite
• odota sahaterän liikkeen loppumista
• vedä verkkopistoke irti

⚠️Aseta kaikki turvavarusteet takaisin käyttöön jokaisen häiriöpoiston jälkeen ja tarkista niiden toiminta.

Häiriö Mahdollinen syy Korjaus
Laite ei käynnisty päälle-kytkemisen jälkeen	Ei virtaa Tarkista virransyöttö, pistorasia, su	lake
	Jatkojohto vaurioitunut Tarkista kaapeli, älä	käytä enää viallista kaapelia
	Moottorinsuoja lauennut Anna moottorin jää	htyä ja käynnistä sen jälkeen uudestaan
	Moottori tai kytkin rikki Anna pätevän sähkö	asentajan tarkastaa moottori tai katkaisija, tai korjata ne alkuperäisiä varaosia käyttäen
	Sahanterä jumissa Vedä irti pöydänjatke, av	aa purukotelon kansi ja poista vika
Kone pysähtyy kesken sahauksen	Sahanterä on tylsä Vaihda sahanterä (38)
	Liian suuri syöttö Anna moottorin jäähtyä ja	jatka työtä pienemmällä painamisella
Riittämätön sahauskyky, palojälkiä terässä	Sahanterä on tylsä Teroita sahanterä tai val	ihda uuteen
Saha tärisee Sahanterä on vääntynyt Vaihda sahanterä
		Sahanterä on väärin asennettu Kiinnitä sahanterä oikein
Jarrutusvaikutus liian pieni (jarrutusaika >10 sek.)	Moottorijarru viallinen Jarru on korjattava yritykseme ilmoittaman asiakaspalvelupisteen tai yritykseme (valmistaja) toimesta.
	Jarrulevy kulunut
Moottori tehoton tai se ylikuumenee	Kolmivaihemoottorin 2-vaiheinen käynti.	Tarkasta sulake ja syöttökaapelit
	Jatkokaapeli on liian pitkä tai sillä on liian pieni poikkipinta-ala	Katso kohta "Käyttöönotto"
	Sahanterä on tylsä Teroita sahanterä tai val	ihda uuteen
Korkeudensäätö takertelee	M6 (kokoonpano-ohjeen kuva 17) mutteri liian tiukkaan kiristetty	Löysää hieman
	Kierrekara likainen Puhdista ja voitele uudestaan
Kulma-asetus takertelee	Ohjain ei liu'u ohjauskiskossa (kokoonpano-ohjeen kuva 24)	Öljyä liukukisko uudestaan

① Jos ilmenee muita häiriöitä tai kysymyksiä, ota yhteys paikalliseen myyjään.

Tekniset tiedot

Kolmivaihemoottori	P_1 2,0 kW – P_2 1,3 kWS6 20% 5 min	Kolmivaihemoottori P_1 2,5 kW – P_2 1,7 kWS6 20 %	Kolmivaihemoottori P_1 3,0 kW – P_2 2,1 kWS6 20 %	Kolmivaihemoottori P_1 3,3 kW – P_2 2,5 kWS6 20 %
Pöydän koko 800 x 550 mm
Pöydän korkeus 810 mm
Sahaussyvyys n. 90 mm
Moottorin kierrosluku 2800 min	-1		2730 -1	2680 min
Syvyyden asetus portaaton
Kulman asetus portaaton
Jännite 230 V~ 400 V 3~
HM-Sahanterä-∅	315 x 3,0/2,2 x 30 mm, 40 hammasta
Paino 40 kg 41,5 kg 46 kg 43 kg
Liitos-∅imumuhvia varten	100 mm
Valmistusvuosi katso viimeinen sivu

Takuu

Huomioi mukana oleva takuuselvitys.

FIN ilmoittaa täten yksinomaisella vastuulla, että tuote: Tischkreissäge (pöytäsirkkeli) tyyppi HT 315, Sarjanumero katso viimeinen sivu; on yhdenmukainen ylämainittujen EY-direktiivien määräysten kanssa sekä seuraavien direktiivien määräysten kanssa: 2004/108/EY, 2011/65/EU.

FIN Jos ilmenee muita häiriöitä tai kysymyksiä, ota yhteys paikalliseen myyjään.
