BEDIENUNGSANLEITUNG HT 315 ATIKA

D Originalbetriebsanleitung

Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben.

Anleitung für künftige Verwendung aufbewahren.

Inhalt

Lieferumfang	1
Geräuschkennwerte	1
Betriebszeiten	1
Symbole auf dem Gerät 1
Symbole der Betriebsanleitung 2
Bestimmungsgemäße Verwendung 2
Restrisiken	2
Sicheres Arbeiten 2
Vorbereiten zur Inbetriebnahme 4
Inbetriebnahme	4
Arbeiten mit der Säge 5

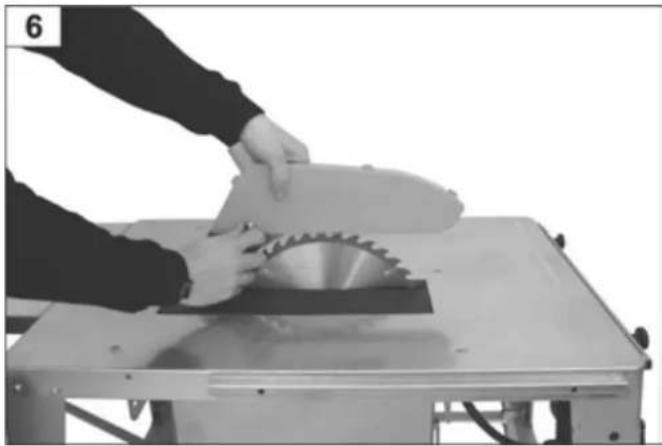

Wartung und Reinigung 6- Sägeblattwechsel 7
Transport	8
Lagerung	8
Mögliche Störungen 9
Technische Daten 10
Garantie	10
Konformitätserklärung	177
Herstellernachweis	180
Ersatzteilliste (Montageanleitung)

Lieferumfang

• Tischkreissäge (unmontiert)
- Schraubenbeutel
- Zubehörbeutel
• Zubehörbeutel für Aufkleber
• Montagezubehör für Sägeblattwechsel
• Originalbetriebsanleitung
- Montageanleitung
- Schiebestock

Eine detaillierte Auflistung des Lieferumfangs können Sie der beiliegenden Montageanleitung entnehmen.

Überprüfen Sie den Inhalt des Kartons auf

Vollständigkeit
▶ evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Händler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

Geräuschkennwerte

Einsatz der Maschine als Tischkreissäge mit serienmäßigem Sägeblatt.

Meßunsicherheitsfaktor: K = 4 dB

Schallleistungspegel nach DIN EN ISO 3746

	Schallleistungspegel	Garantierter leistungspegel
Leerlauf	L_WA = 80,6 dB(A)	L_WA = 105 dB(A)
Bearbeitung	L_WA = 104,6 dB(A)

Schalldruckpegel am Arbeitsplatz nach DIN EN ISO 11202

Leerlauf	L_PA = 80,5 dB(A)
Bearbeitung	L_PA = 90,9 dB(A)

Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. Obwohl es eine Korrelation zwischen Emissions- und Immissionspegeln gibt, kann daraus nicht zuverlässig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den derzeitigen am Arbeitsplatz vorhandenen Immissionspegel beeinflussen können, beinhalten die Dauer der Einwirkungen, die Eigenart des Arbeitsraumes, andere Geräuschquellen usw., z.B. die Anzahl der Maschinen und anderen benachbarten Vorgängen. Die zulässigen Arbeitsplatzwerte können ebenso von Land zu Land variieren. Diese Information soll jedoch den Anwender befähigen, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen.

Betriebszeiten

Gemäß der Maschinenlärmschutzverordnung vom September 2002 dürfen Tischkreissägen in reinen, allgemeinen und besonderen Wohngebieten, Kleinsiedlungsgebieten, Sondergebieten, die der Erholung dienen, Kur- und Klinikgebieten und Gebieten für die Fremdenbeherbergung sowie auf dem Gelände von Krankenhäusern und Pflegeanstalten an Sonn- und Feiertagen sowie an Werktagen von 20.00 bis 7.00 Uhr nicht in Betrieb genommen werden.

Bitte beachten Sie auch die regionalen Vorschriften zum Lärmschutz.

Symbole auf dem Gerät

Schutzhaube, Spaltkeil und Sägeblatt o.k.?

Anschläge einsatzbereit und Schiebestock griffbereit?

Arbeitsplatz aufgeräumt?

Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten.

Gehörschutz tragen.

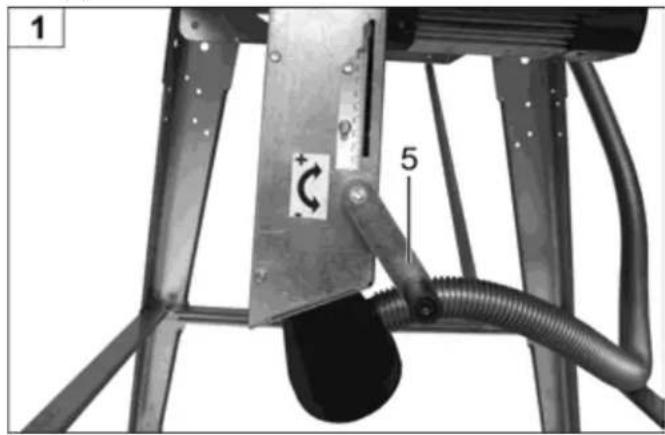

Schnitttiefenverstellung

Elektrische Geräte gehören nicht in den Hausmüll. Geräte, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Gemäß der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Das Produkt entspricht den produktspezifisch geltenden europäischen Richtlinien.

Symbole der Betriebsanleitung

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störungen führen.

Benutzerhinweise. Diese Hinweise helfen Ihnen, alle Funktionen optimal zu nutzen.

Montage, Bedienung und Wartung. Hier wird Ihnen genau erklärt, was Sie tun müssen.

Bestimmungsgemäße Verwendung

• Die Tischkreissäge ist ausschließlich zum Längs- und Querschneiden von Massivholz und Plattenwerkstoffen wie Spanplatten, Tischlerplatten und Mdf-Platten mit quadratischem oder rechteckigem Querschnitt unter Verwendung HM - Kreissägeblätter vorgesehen. Der Durchmesser des Sägeblatts muss zwischen 300 und 315 mm liegen.
• Die Verwendung von Sägeblättern aus HSS - Stahl (hochlegierter Schnellarbeitsstahl) ist nicht zulässig, weil dieser Stahl hart und spröde ist. Verletzungsgefahr durch Bruch des Sägeblattes und Herausschleudern von Sägeblattstücken.

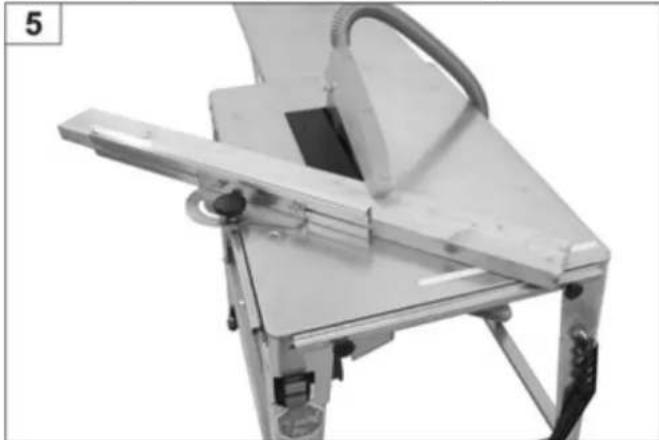

• Querschnitte dürfen nur mit dem angebrachten Queranschlag durchgeführt werden.
• Es dürfen nur Werkstücke bearbeitet werden, die sicher aufgelegt werden können.
• Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.
• Die für den Betrieb geltenden einschlägigen Unfallverhütungsvorschriften, sowie die sonstigen allgemein anerkannten arbeitsmedizinischen und sicherheitstechnischen Regeln sind einzuhalten.)
• Jeder weiter darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden jeder Art haftet der Hersteller nicht: das Risiko trägt allein der Benutzer.
• Eigenmächtige Veränderungen an der Säge schließen eine Haftung des Herstellers für daraus entstehende Schäden jeder Art aus.
• Die Säge darf nur von Personen gerüstet, genutzt und gewartet werden, die damit vertraut und über die Gefahren unterrichtet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgeführt werden.
• Die Maschine darf nicht in explosionsgefährdeter Umgebung verwendet werden.
• Metallteile (Nägel etc.) sind aus dem zu sägenden Material unbedingt zu entfernen.
• Personen unter 18 Jahren dürfen die Kreissäge nicht bedienen.

Restrisiken

Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlägigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Betriebsanleitung insgesamt beachtet werden.

Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

• Verletzungsgefahr der Finger und Hände durch das Werkzeug (Sägeblatt) oder Werkstück. Tragen Sie deshalb (z.B. beim Sägeblattwechsel) Handschuhe.
• Verletzungsgefahr beim Entfernen von Spänen solange sich das Sägeblatt dreht. Entfernen Sie Späne erst nachdem das Sägeblatt und das Sägeaggregat (Motor) stillstehen.
  ■ Verletzung durch weggeschleuderte Werkstückteile.
• Rückschlag des Werkstückes oder von Werkstückteilen.
  ■ Bruch und Herausschleudern des Sägeblattes.
• Betreiben Sie die Säge nur mit kompletten und korrekt angebrachten Schutzeinrichtungen und ändern Sie an der Maschine nichts, was die Sicherheit beeinträchtigen könnte.
• Emission gesundheitsschädlicher Holzstäube. Tragen Sie deshalb eine Staubmaske.
• Gefährdung durch Strom, bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.
• Berührung spannungsführender Teile bei geöffneten elektrischen Bauteilen.
• Beeinträchtigung des Gehörs bei länger andauernden Arbeiten ohne Gehörschutz. Tragen Sie deshalb Gehörschutz.

Des Weiteren können trotz aller getroffenen Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Sicheres Arbeiten

⚠️ Bei unsachgemäßem Gebrauch können Holzbearbeitungsmaschinen gefährlich sein. Wenn Elektrowerkzeuge eingesetzt werden, müssen die grundlegenden Sicherheitsvorkehrungen befolgt werden, um die Risiken von Feuer, elektrischem Schlag und Verletzungen von Personen auszuschließen.

Lesen und beachten Sie deshalb vor Inbetriebnahme dieses Erzeugnisses die folgenden Hinweise und die Unfallverhütungsvorschriften Ihrer Berufsgenossenschaft bzw. die im jeweiligen Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schützen.

Geben Sie die Sicherheitshinweise an alle Personen weiter, die mit der Maschine arbeiten.
Bewahren Sie diese Sicherheitshinweise gut auf.

- Machen Sie sich vor Gebrauch mit Hilfe der Betriebsanleitung mit dem Gerät vertraut.

- Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

■ Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Strecken Sie sich nicht vor.

■ Tragen Sie geeignete Arbeitskleidung:

• keine weite Kleidung oder Schmuck, sie können von beweglichen Teilen erfasst werden
  — rutschfestes Schuhwerk
  — ein Haarnetz bei langen Haaren

■ Tragen Sie persönliche Schutzausrüstung:

– Gehörschutz (Schalldruckpegel am Arbeitsplatz übersteigt in der Regel 85 dB (A))
– Schutzbrille
- Handschuhe beim Sägeblattwechsel

■ Betreiben Sie die Säge nur auf

• festem
• ebenem
• rutschfestem
  – schwingungsfreiem Untergrund.

- Zum einwandfreien und sicheren Betrieb innerhalb von geschlossen Räumen muss die Maschine an eine Späneabsauganlage (z. B. transportabler Kleinentstauber) angeschlossen sein.

• Notwendige Luftmenge ca. 560 m³/h Unterdruck am Absaugstutzen 1880 Pa bei einer Luftgeschwindigkeit von 20 m/s.
  – Die Absauganlage ist einzuschalten, bevor die Bearbeitung beginnt.

• Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben.
  ■ Berücksichtigen Sie Umgebungseinflüsse:

– Setzen Sie die Säge nicht dem Regen aus.

• Verwenden Sie die Säge nicht in feuchter oder nasser Umgebung.
  – Sorgen Sie für gute Beleuchtung.
• Verwenden Sie die Säge nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.

■ Lassen Sie die Säge nie unbeaufsichtigt.
■ Personen unter 18 Jahren dürfen die Säge nicht bedienen.
■ Halten Sie andere Personen fern.

Der Bedienende ist im Arbeitsbereich gegenüber Dritten verantwortlich.

Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug oder das Kabel berühren.

Halten Sie sie von Ihrem Arbeitsbereich fern.

• Stellen Sie sich beim Sägen seitlich zum Gefahrenbereich (Sägeblatt) an die Säge
• Beginnen Sie mit dem Schneiden erst, wenn das Sägeblatt seine erforderliche Drehzahl erreicht hat.
• Überlasten Sie die Maschine nicht! Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.
• Betreiben Sie die Säge nur mit kompletten und korrekt angebrachten Schutzeinrichtungen.

Verwenden Sie unbedingt den mitgelieferten Spaltkeil.

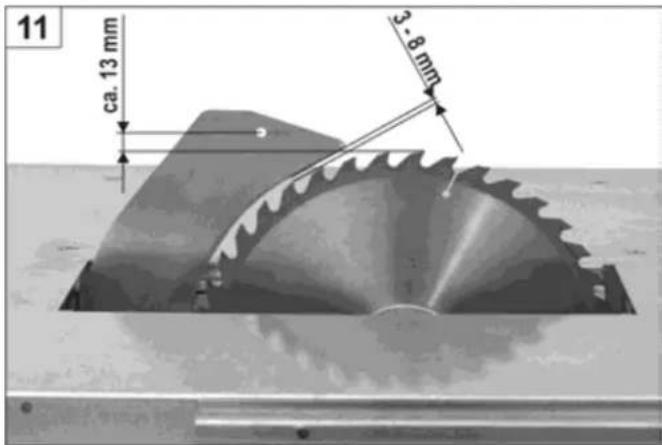

Das Ein- und Nachstellen des Spaltkeiles ist aus Abb. 11 er-sichtlich

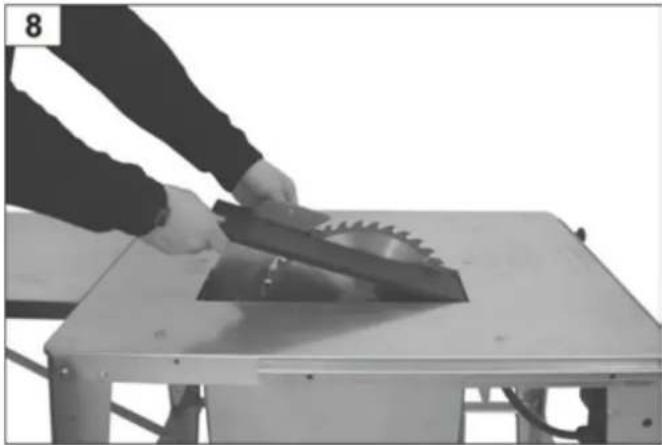

• Erneuern Sie bei ausgeschlagenem Sägespalt die Tischeinlage.
  ■ Verwenden Sie keine rissigen Sägeblätter oder solche, die ihre Form verändert haben.
  ■ Verwenden Sie nur scharfe Sägeblätter, da stumpfe Sägeblätter nicht nur die Rückschlaggefahr erhöhen, sondern auch den Motor belasten.
• Verwenden Sie keine Sägeblätter aus Hochleistungsstahl (HSS), weil dieser Stahl hart und spröde ist, nur Werkzeuge gemäß EN 847-1 dürfen verwendet werden.

⚠️ Der Gebrauch anderer Werkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

Achten Sie darauf, dass das Sägeblatt mit den unter "Sägeblattauswahl" angegebenen Abmessungen übereinstimmt und für das Material des Werkstücks geeignet ist.

• Das Verwenden von Wanknuteinrichtungen und Nutfräswerkzeugen ist nicht gestattet.
• Sägen Sie immer nur ein Werkstück. Niemals mehrere Werkstücke gleichzeitig oder zu einem Bündel zusammengefasste Einzelstücke sägen. Es besteht die Gefahr, dass Einzelstücke vom Sägeblatt unkontrolliert erfasst werden.
• Sorgen Sie dafür, dass abgeschnittene Stücke nicht vom Zahnkranz des Sägeblattes erfasst und weggeschleudert werden. Entfernen Sie Splitter, Späne und Abfälle nicht mit der Hand aus dem Gefahrenbereich Sägeblatt
• Benutzen Sie die Säge nicht für Zwecke, für die sie nicht bestimmt ist (siehe Bestimmungsgemäße Verwendung).
• Entfernen Sie vor dem Sägen alle Nägel und Metallgegenstände aus dem Werkstück.
• Achten Sie darauf, dass das Werkstück keine Kabel, Seile, Schnüre oder ähnliches enthält.
• Sägen Sie nur Werkstücke mit solchen Abmessungen, die ein sicheres Halten während des Sägens ermöglichen.
• Es darf nur Holz mit einer maximalen Dicke von 90 mm geschnitten werden.
• Beim Querschneiden von Rundholz ist es erforderlich, das Werkstück gegen Verdrehen durch Verwendung einer Schablone oder einer Haltevorrichtung zu sichern. Ein für Querschnitte geeignetes Sägeblatt ist zu verwenden.

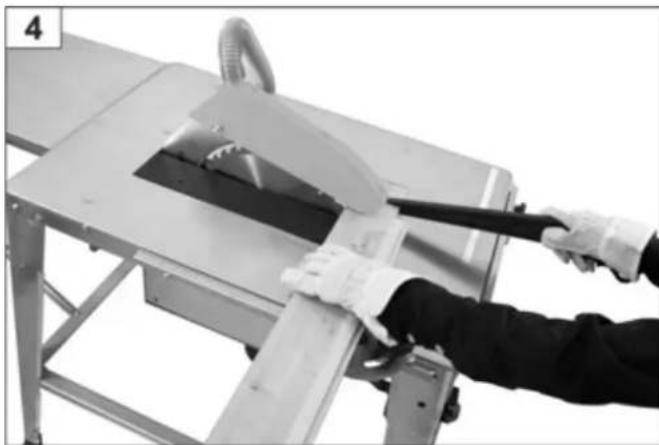

• Verwenden Sie den Schiebestock beim Längsschneiden von schmalen Werkstücken (Abstand zwischen Sägeblatt und Parallelanschlag kleiner als 120 mm).

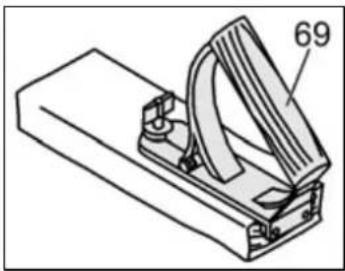

  ■ Verwenden Sie zum Andrücken schmaler Werkstücke an den Parallelanschlag ein Schiebeholz.

Verwenden Sie keine defekten Schiebestöcke und –hölzer.

■ Halten Sie immer ausreichend Abstand zum Sägeblatt.
Das Sägeblatt läuft nach. Warten Sie, bis das Sägeblatt still steht, bevor Sie Splitter, Späne und Abfälle entfernen.
■ Bremsen Sie das Sägeblatt nicht durch seitlichen Druck ab.
- Entfernen Sie Schnittreste (den Erfordernissen entsprechend) von der Maschine, um die Sicherheit am Arbeitsplatz nicht zu beeinträchtigen. Das gleiche gilt auch für Sägespäne, die Spanabführung muss frei gehalten werden.
- Schalten Sie die Maschine ab und ziehen Sie den Netzstecker aus der Steckdose bei:

• Reparaturarbeiten
  — Wartungs- und Reinigungsarbeiten
• Beseitigung von Störungen (dazu gehört auch das Entfernen von eingeklemmten Splittern)
• Überprüfungen der Anschlussleitungen, ob diese verschlungen oder beschädigt sind
• Transport der Säge
• Sägeblattwechsel
• Verlassen der Säge (auch bei kurzzeitigen Unterbrechungen)

■ Pflegen Sie Ihre Säge mit Sorgfalt:

• Halten Sie die Werkzeuge scharf und sauber, um besser und sicherer arbeiten zu können.
• Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel.
• Halten Sie Handgriffe trocken und frei von Öl und Fett.

■ Überprüfen Sie die Maschine auf eventuelle Beschädigungen:

• Vor weiterem Gebrauch der Maschine müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.
• Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt

D

– sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfreien Betrieb der Säge sicherzustellen.
- Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Betriebsanleitung angegeben ist.
- Beschädigte oder unleserliche Sicherheitsaufkleber sind zu ersetzen.

■ Lassen Sie keine Werkzeugschlüssel stecken!

Überprüfen Sie stets vor dem Einschalten, dass Schlüssel und Einstellwerkzeuge entfernt sind.

- Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.

Elektrische Sicherheit

■ Ausführung der Anschlussleitung nach IEC 60 245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens

• 1,5 mm² bei Kabellänge bis 25 m

• 2,5 mm² bei Kabellänge über 25m

• Lange und dünne Anschlussleitungen erzeugen einen Spannungsabfall. Der Motor erreicht nicht mehr seine maximale Leistung, die Funktion des Gerätes wird reduziert.

• Stecker und Kupplungsdosen an Anschlussleitungen müssen aus Gummi, Weich-PVC oder anderem thermoplastischen Material der gleichen mechanischen Festigkeit sein oder mit diesem Material überzogen sein.
• Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie Körperberührung mit geerdeten Teilen.
  ■ Die Steckvorrichtung der Anschlussleitung muss spritzwassergeschützt sein.
• Wickeln Sie bei Verwendung einer Kabeltrommel das Kabel vollständig ab.
• Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Verwenden Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen.
• Kontrollieren Sie regelmäßig das Kabel der Säge und lassen Sie es bei Beschädigungen von einer anerkannten Fachkraft erneuern.
• Beim Verlegen der Anschlussleitung darauf achten, dass sie nicht stört, gequetscht, geknickt und die Steckverbindung nicht nass wird.
• Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie, wenn sie beschädigt sind.
• Verwenden Sie keine defekten Anschlussleitungen.
  ■ Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.
• Keine provisorischen Elektroanschlüsse einsetzen.
• Schutzeinrichtungen niemals überbrücken oder außer Betrieb setzen.
• Schließen Sie das Gerät über Fehlerstromschutzschalter (30 mA) an.

Der Elektroanschluss bzw. Reparaturen an elektrischen Teilen der Maschine hat durch eine konzessionierte Elektrofachkraft oder einer unserer Kundendienststellen zu erfolgen. Örtliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten.

Reparaturen an anderen Teilen der Maschine haben durch den Hersteller bzw. einer seiner Kundendienststellen zu erfolgen.

Nur Originalersatzteile verwenden. Durch den Gebrauch anderer Ersatzteile und anderen Zubehörs können Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Vorbereiten zur Inbetriebnahme

Um ein einwandfreies Funktionieren der Maschine zu erzie- len, befolgen Sie die aufgeführten Hinweise:

- Stellen Sie die Säge an einen Platz, der folgende Bedingungen erfüllt:

• rutschfest
• schwingungsfrei
• eben
• frei von Stolpergefahren
  — ausreichende Lichtverhältnisse.

- Überprüfen Sie vor jedem Gebrauch

- Anschlussleitungen auf defekte Stellen (Risse, Schnitte o. dgl.)

⚠️ verwenden Sie keine defekten Leitungen. das Sägeblatt auf einwandfreien Zustand.

• verwenden Sie keine rissigen Sägeblätter oder solche, die ihre Form verändert haben.
• verwenden Sie keine Sägeblätter aus HSS Stahl.
• stellen Sie sich beim Sägen seitlich zum Gefahrenbereich (Sägeblatt) an die Säge.

Inbetriebnahme

Überprüfen von Sicherheitseinrichtungen

(vor jeder Inbetriebnahme):

– Schutzhaube auf ordnungsgemäßen Zustand
— Schalter durch Ein- und Ausschalten
- Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein und ausschalten lässt. Beschädigte Schalter müssen unverzüglich durch eine Elektrofachkraft repariert oder ersetzt werden.

- Bremse

• Das Sägeblatt muss nach dem Abschalten innerhalb von 10 Sekunden zum Stillstand kommen. Wird diese Zeit überschritten, ist die Bremse defekt. Vom Hersteller oder von ihm benannte Firmen instand setzen lassen.
  – ob der Schiebestock griffbereit ist

⇒ defekte Schiebestöcke müssen durch neue ersetzt werden.

– die Spaltkeileinstellung (siehe auch Abb. 11)

Drehrichtung des Sägeblattes

Achten Sie darauf, dass die Drehrichtung des Sägeblattes mit der auf der Schutzhaube (33) angegebenen Drehrichtung übereinstimmt.

Bei Drehstrommotoren können Sie die Drehrichtung ändern, indem Sie einen Schraubendreher in den hierfür vorgesehenen Schlitz im Steckerkragen führen und mit leichtem Druck durch Links- oder Rechtsdrehung die richtige Drehrichtung einstellen.

⇒ achten Sie auf die Spaltkeildicke „S“, seitlich am Spaltkeil eingeätzt

Der Spaltkeil darf nicht dünner als der Blattkörper und nicht dicker als dessen Schnittfugenbreite sein

Minimaler und maximaler Sägeblattdurchmesser sowie Bohrungsdurchmesser ist auf dem Gerätetypenschild angegeben

Es darf kein Sägeblatt verwendet werden, bei dem die angegeben Höchstdrehzahl (siehe Sägeblattaufdruck) niedriger ist, als die Motordrehzahl (siehe Technische Daten).

i Netzanschluss

Vergleichen Sie die auf dem Gerätetypenschild angegebene Spannung, z.B. 230 V mit der Netzspannung und schließen Sie die Säge an die entsprechende und vorschriftsmäßig geerdete Steckdose an.

• Wechselstrommotor:

Schuko-Steckdose verwenden, Netzspannung 230 V mit Fehlerstromschutzschalter (FI-Schalter 30 mA)

• Drehstrommotor:

CEE-Steckdose, 3-polig+N+PE verwenden, Netzspannung 380 bzw. 400 V mit Fehlerstromschutzschalter (FI-Schalter 30 mA)

Verwenden Sie Anschluss- bzw. Verlängerungskabel nach IEC 60245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens

⇒ 1,5 mm² bei Kabellänge bis 25 m

⇒ 2,5 mm² bei Kabellänge über 25 m

i Absicherung

EU	16	A
UK	13	A

Netzimpedanz

Bei ungünstigen Netzbedingungen kann es während des Einschaltvorganges des Gerätes zu kurzzeitigen Spannungsabsenkungen kommen, die andere Geräte beeinträchtigen können (z. B. Flackern einer Lampe). Es sind keine Störungen zu erwarten, wenn die in der Tabelle angegebene maximale Netzimpedanz eingehalten wird.

Leistungsaufnahme P1 (W)	Netzimpedanz Zmax(Ω)
230 V~ 2,0 kW 0,07
230 V~ 3,0 kW 0,07
400 V 3~ 3,3 kW 0,13

Ein- / Ausschalter

Einschalten

⇒ Drücken Sie den grünen, oberen Knopf am Schalter.

Bei Stromausfall schaltet das Gerät automatisch ab. Zum Wiedereinschalten grünen Knopf drücken.

Ausschalten

⇒ Drücken Sie den roten, unteren Knopf.

Arbeiten mit der Säge

Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben!

Vor Veränderungen oder Einstellungen an der Säge (z. B. Sägeblatt auswechseln)

• Gerät ausschalten
• Stillstand des Sägeblattes abwarten
• Netzstecker ziehen

Beachten Sie außerdem folgende wichtige Punkte:

■ Stellen Sie sich außerhalb des Gefahrenbereiches.
- Sägen Sie das Werkstück mit gleichmäßigem Druck durch.
- Entfernen Sie lose Splitter, Späne u. dgl. nie mit der Hand und erst wenn das Sägeblatt stillsteht.

Beachten Sie auf jeden Fall alle Sicherheitshinweise.

Motorschutz

Der Motor ist mit einem Schutzschalter ausgerüstet und schaltet bei Überlastung selbsttätig ab. Er kann nach einer Abkühlphase wieder eingeschaltet werden.

Höhenverstellung

Sie können die gewünschte Schnitttiefe mit Hilfe der Kurbel (5) einstellen.

1 + 5

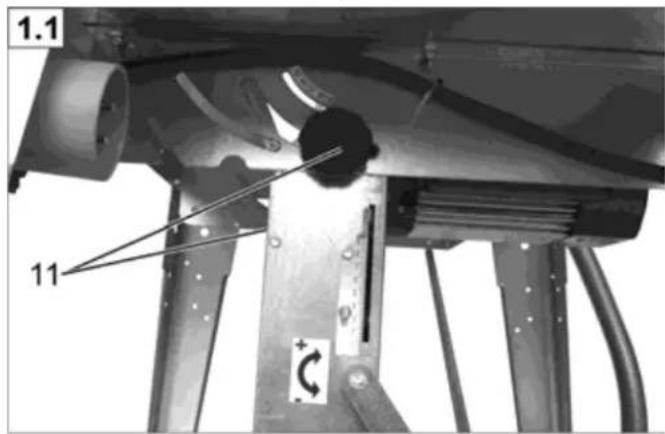

Schrägverstellung

lösen Sie die beiden Sterngriffschrauben (11) stellen Sie die gewünschte Schräglage ein halten Sie in dieser Position fest ziehen Sie die beiden Sterngriffschrauben fest

1.1 11

D

Verdeckte Schnitte

verwenden Sie einen Normspaltkeil nach DIN 38 820 (Zubehör - Bestell-Nr. 360115)

Benutzung der Tischverlängerung

Wenn mit Ihnen eine zweite Person an der Säge arbeitet, muss diese am Abnahmeende der Tischverlängerung stehen.

Arbeitshinweise

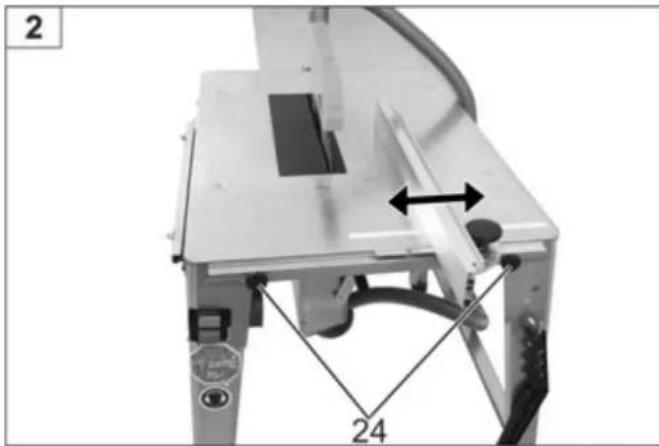

Der Längsanschlag ist in Pfeilrichtung stufenlos verstellbar. Die Feststellung des Längsanschlages erfolgt durch die Sterngriffschrauben (24).

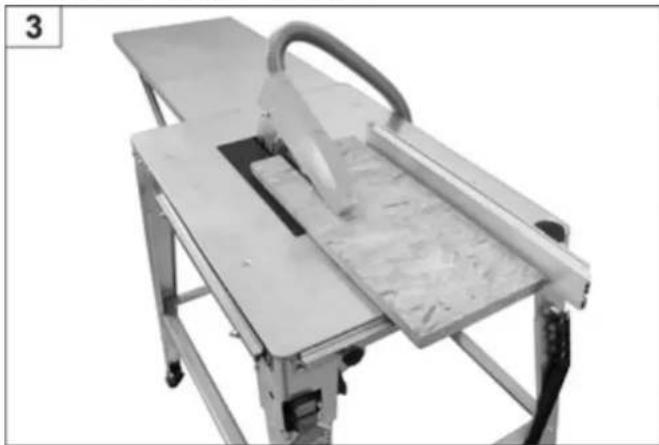

Längsschneiden von Massivholz

Verwendung des Schiebestockes

Verwendung des beweglichen Queranschlages

Handgriff für Schiebeholz

Der Handgriff für das Schiebeholz (34) wird auf ein passendes Brett geschraubt. Er dient zum sicheren Führen kleinerer Werkstücke.

Das Brett sollte zwischen 300 und 400 mm lang, 80 bis 100 mm breit und 15 bis 20 mm hoch sein.

Wenn der Handgriff für Schiebeholz beschädigt ist, muss er ersetzt werden.

Wartung und Reinigung

Vor jeder Wartungs- und Reinigungsarbeit

• Gerät ausschalten
• Stillstand des Sägeblattes abwarten
• Netzstecker ziehen

Weitergehende Wartungs- und Reinigungsarbeiten, als die in diesem Kapitel beschrieben, dürfen nur vom Kundendienst durchgeführt werden.

Zum Warten und Reinigen entfernte Sicherheitseinrichtungen müssen unbedingt wieder ordnungsgemäß angebracht und überprüft werden.

Nur Originalteile verwenden. Andere Teile können zu unvorhersehbaren Schäden und Verletzungen führen.

Reinigung

i Beachten Sie folgendes, um die Funktionsfähigkeit der Säge zu erhalten:

• Gerät nicht mit Wasser abspritzen.
• Sägespäne und Staub nur mit Bürste oder Staubsauger entfernen.
• reinigen und ölen Sie regelmäßig alle beweglichen Teile.

i Niemals Fett verwenden!

Verwenden Sie z.B. Nähmaschinenöl, oder umweltverträgliches Sprühöl.

• reinigen Sie die Kühlrippen am Motor bei starkem Verschmutzen, um eine ausreichende Kühlung zu gewährleisten.
  ■ sorgen Sie dafür, dass das Sägeblatt rost- und harzfrei bleibt.

• Entfernen Sie Harzrückstände von der Oberfläche der Tischplatte.
  Harzrückstände können mit einem handelsüblichen Wartungs- und Pflegespray entfernt werden.

• Das Sägeblatt ist ein Verschleißteil und wird nach längerem bzw. öfterem Gebrauch stumpf.
  Erneuern Sie dann das Sägeblatt oder lassen sie es schärfen.

Wartung

Sägeblattwechsel

Vor dem Sägeblattwechsel Netzstecker ziehen.

Schnittgefahr! Das Sägeblatt ist schwer und kann rutschig sein. Tragen Sie beim Wechseln des Sägeblattes Handschuhe.

■ Verwenden Sie keine Sägeblätter aus HSS Stahl.
■ Verwenden Sie keine rissigen Sägeblätter oder solche, die ihre Form verändert haben.
- Sägeblätter, deren Körper gerissen sind, müssen ausgemustert werden (Instandsetzung ist nicht zulässig).
■ Verwenden Sie nur gut geschärfte Sägeblätter.
- Das Nachschleifen (Schärfen) des Sägeblattes ist nur durch Fachpersonal zulässig. Folgendes ist besonders zu beachten: Es ist sicherzustellen, dass die Anforderungen an das Auswuchten der Werkzeuge nach EN 847-1:2005+A1:2007 6.2.3.2, erfüllt werden.

Verbrennungsgefahr! Kurz nach dem Sägen ist das Sägeblatt noch heiß.

Sägeblattwechsel

Entfernen Sie die Schutzhaube

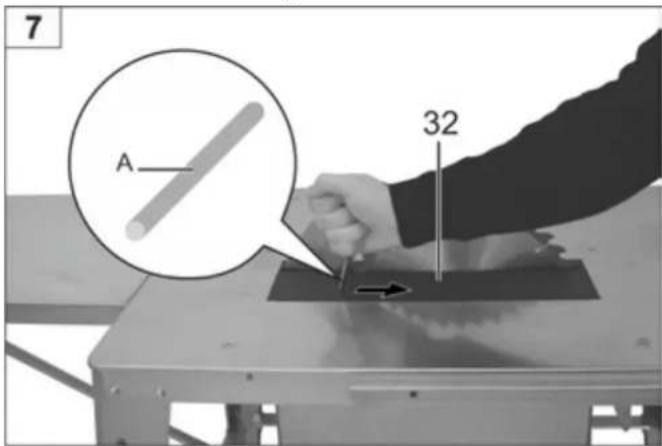

⇒ Herausnehmen der Tischeinlage 32:

• Stecken Sie den Haltedorn (A) in Teil 32.
• Ziehen Sie in Pfeilrichtung.

7 A 32

- Nehmen Sie die Tischeinlage heraus.

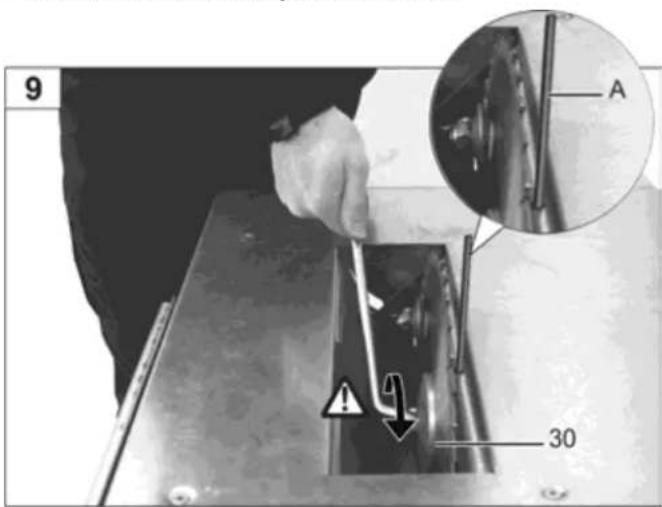

⇒ Abnehmen des Sägeblattes:

• Stecken Sie den Haltedorn (A) in die Motorwelle und lösen Sie die Schraube (⚠️ Linksgewinde)
• Nehmen Sie Teil 30 ab
• Jetzt können Sie das Sägeblatt abnehmen

9 A 30

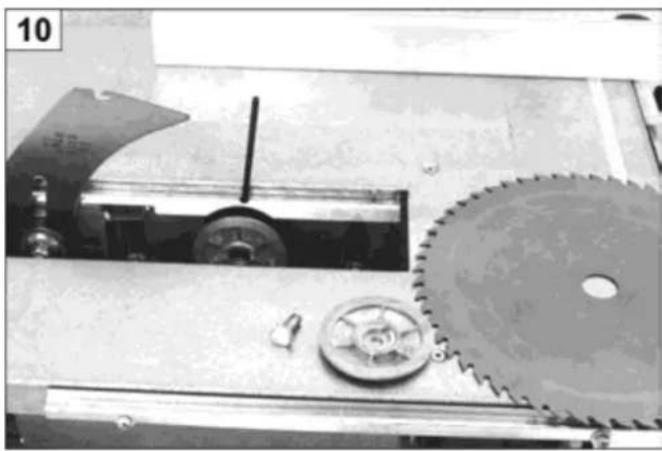

- Der Einbau eines Sägeblattes erfolgt in umgekehrter Reihenfolge.

D

- Stellen Sie sicher, dass die Spaltkeileinstellung korrekt ist. (Abb. 11)

Spaltkeileinstellungen

Nach jedem Sägeblattwechsel muss die Einstellung des Spaltkeiles überprüft werden.

11 ca. 13 mm 3 - 8 mm

Transport

Vor jedem Transport :

• Gerät ausschalten
• Stillstand des Sägeblattes abwarten
• Netzstecker ziehen
• Zubehörteile wie Anschläge müssen sicher an der Maschine befestigt bzw. geklemmt sein.

Zum Transport der Säge sind 2 Personen erforderlich.

Schutzhandschuhe sind zu verwenden.

Zum bequemen Transport der Säge empfehlen wir Ihnen unser Fahrgestell, Bestell-Nr. 301892.

Lagerung

Netzstecker ziehen.

• Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.
• Beachten Sie vor einer längeren Lagerung folgendes, um die Lebensdauer der Säge zu verlängern und ein leichtgängiges Bedienen zu gewährleisten:
  — Führen Sie eine gründliche Reinigung durch.
• Behandeln Sie alle beweglichen Teile mit einem umweltfreundlichen Öl

i Niemals Fett verwenden!

Mögliche Störungen

Vor jeder Störungsbeseitigung

• Gerät ausschalten
• Stillstand der Säge abwarten
• Netzstecker ziehen

Nach jeder Störungsbeseitigung alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen.

Störung Mögliche Ursache Beseitigung
Maschine läuft nach Einschalten nicht an	Stromausfall	Sicherung überprüfen
	Verlängerungskabel defekt Kabel überprüfen, defekte Kabel nicht mehr benutzen
	Motorschutzschalter hat ausgelöst nach Abkühlzeit Motor wieder einschalten
	Motor oder Schalter defekt Motor oder Schalter von einer konzessionierten Elektro-fachkraft überprüfen oder reparieren lassen, bzw. durch Originalersatzteile ersetzen lassen
	Sägeblatt klemmt Tischeinlage herausnehmen bzw. Spankastendeckel abschrauben und Ursache beseitigen
Maschine bleibt während des Schneidens stehen	Sägeblatt ist stumpf Sägeblatt (38) austauschen
	zu großer Vorschub Motor abkühlen lassen und mit weniger Druck weiterar-beiten
Unbefriedigende Schnittleistung Brennspuren am Sägeblatt	Sägeblatt ist stumpf Sägeblatt schärfen lassen bzw. erneuern
Säge vibriert Sägeblatt verzogen Sägeblatt austauschen
Bremswirkung zu gering (Bremszeit >10 sec.)	Motorbremse defekt Bremse von uns benannter Kundendienststelle oder durch uns (Hersteller) instand setzen lassen
	Bremsscheibe abgenutzt
Motor erbringt keine Leistung und erwärmt sich zu stark	2. Phasenlauf bei Drehstrommotor	Sicherungen und Zuleitungen von einer Elektrofachkraft überprüfen lassen
	Verlängerungskabel zu lang oder Kabel-querschnitt zu klein	siehe unter Inbetriebnahme
	Sägeblatt stumpf	Sägeblatt schärfen lassen bzw. erneuern
Höhenverstellung schwergängig	Mutter M6 (Abb. 17 der Zusammenbauan-leitung) zu fest angezogen	etwas lösen
	Gewindespindel verschmutzt	säubern und neu ölen
Schrägverstellung schwergängig	Führungsteile gleiten nicht in der Kulisse (Abb. 24 der Zusammenbauanleitung)	Führungsteile neu ölen

Bei weiteren Störungen oder Rückfragen wenden Sie sich bitte an den Hersteller bzw. Kundendienst (siehe Seite 179).

Technische Daten

Wechselstrommotor	P_1 2,0 kW – P_2 1,3 kWS6 20% 5 min	Wechselstrommotor P_1 2,5 kW – P_2 1,7 kWS6 20 %	Wechselstrommotor P_1 3,0 kW – P_2 2,1 kWS6 20 %	Drehstrommotor P_1 3,3 kW – P_2 2,5 kWS6 20 %
Tischgröße 800 x 550 mm
Tischhöhe	810
Schnittiefe ca. 90 mm
Motordrehzahl	2800 -1		min 2730 -1	2680 min
Schnittiefenverstellung	stufenlos
Schrägverstellung	stufenlos
Spannung	230 V~			400 V 3~
HM-Sägeblatt-∅	315 x 3,0/2,2 x 30 mm, 40 Zähne
Gewicht 40 kg 41,5 kg	46 kg 43 kg
Anschluß-∅ für Absaugstutzen	100 mm
Baujahr siehe letzte Seite

Garantie

Bitte beachten Sie die beiliegende Garantieerklärung.

Benytt kun originale reservedeler. Durch den Gebrauch anderer Ersatzteile und anderen Zubehörs können Unfälle für den Benutzer entstehen. Produsenten er ikke ansvarlig for skader som oppstår på grunn av dette.

Forberedelse for igangsettingen

D in alleiniger Verantwortung, dass das Produkt: Tischkreissäge Typ HT 315, Seriennummer: siehe letzte Seite, konform ist mit den Bestimmungen der o. a. EG-Richtlinie, sowie mit den Bestimmungen folgender Richtlinie: 2004/108/CE und 2011/65/EU.

Prüf- und Zertifizierungsstelle Holz im DGUV Test – Vollmoellerstraße 11 – 70563 Stuttgart – Germany – Nr.: 0392

D Zertifikat-Nr.:
GB Certificate no
F N° de certificat :
BC Сертификат-No.:
CZ Certifikát č.:

E N.º de certificado:
FIN Todistusnro:
H Tanúsítvány száma:
HR Certifikat br.:
1 Certificato n°:

N Sertifikatnr.:
NL Certificaat nr.:
P N.º de certificado:
PL Certyfikat nr:
RC Certificat nr.:

S Certifikat-nr.:
SK Certifikát č.:
SLC Št. certifikata:

HO 141091

D Aufbewahrung der technischen Unterlagen:
GB Keeping of technical documents at:
F Conservation de la documentation technique:
ВС Техническата документация се съхранява в:
CZ Uchování technických podkladů:
E Conservación de la documentación técnica:
Teknisten asiakirjojen säilytys:
A műszaki dokumentumok a következő címen igényelhetők:
HR Pohrana tehničke dokumentacije:

Conservazione dei documenti tecnici:
N Oppbevaring av teknisk dokumentasjon:
NL Bewaring van de technische documenten:
P Responsável para compilação da documentação técnica:
PL Przechowywanie dokumentacji technicznej:
RO Depozitarea documentelor tehnice:
S Tekniska underlag förvaras hos:
SK Archiv technické dokumentacie:
SLC Shranjevanje tehnične dokumentacije:

ATIKA GmbH, Josef-Drexler-Str. 8, 89331 Burgau, Germany

i.A.

Burgau, 07.10.2014

fj hA

i.A. G. Koppenstein Konstruktionsleitung

D Kundendienst

ATIKA GmbH • Schinkelstraße 97 • 59227 Ahlen • Germany

E-Mail: [e-mail]

02382/892-54

-58

-65

-101

-102
