BRUKSANVISNING HT 315 ATIKA

Trekk ut nettpluggen för sagbladet byttes.

Ni får inte ta maskinen i drift förrän ni har läst denna bruksanvisning, beaktat alla angivna

Förvara bruksanvisningen väl.

Innehåll

Leveransomfattning	147
Ljudkarakteristika	147
Drifttider	147
Symboler på maskinen 147
Symboler driftinstruktion 148
Användning enligt föreskrift 148
Risker	148
Säkerhetshänvisningar	148
Förberedelse inför idrifttagningen 150
Idrifttagande	150
Arbeta med Sågen 151

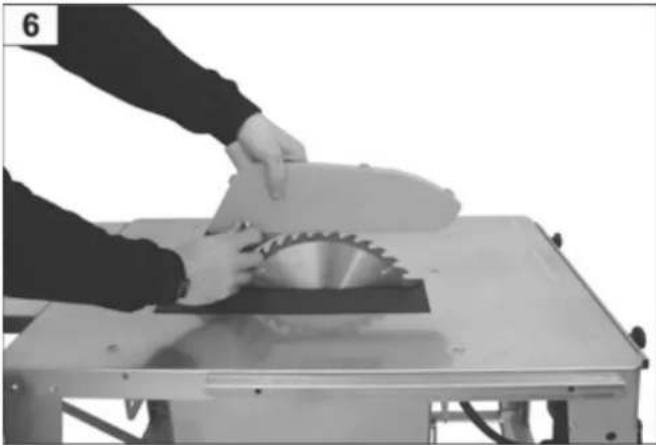

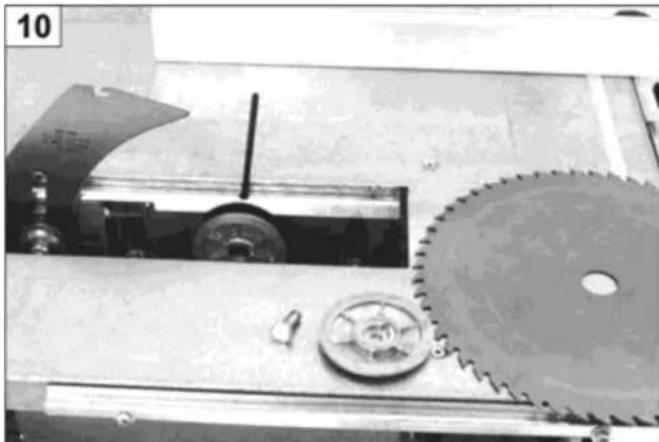

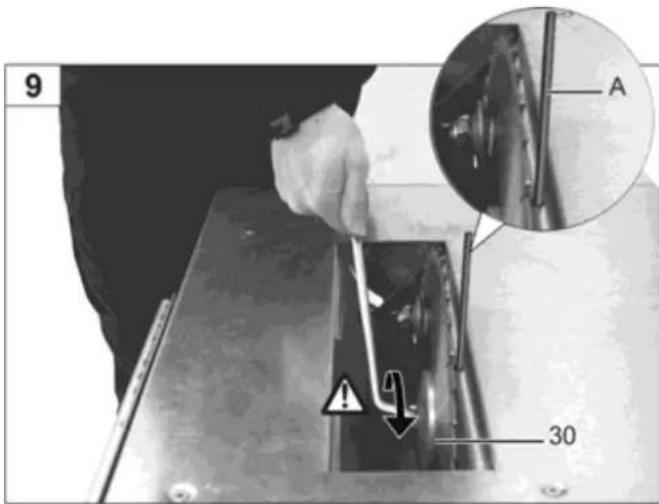

Underhåll och rengöring 152- Byte av sågblad 153
Transport	154
Lagring	154
Möjliga störningar 155
Tekniska data 156
Garantie	156
Konformitetsförklaring	177
Tillverkarbevis 180
Reservdelslista (Monteringsanvisningar)

Leveransomfattning

• Bordscirkelsåg (omonterad)
- Skruvpåse
- Tillbehörspåse
- Tillbehörspåse för etiketter
- Montagetillbehör för byte av sågblad
- Bruksanvisning i original
• Monteringsanvisningar
- Matningspinne

En detaljerad upplistning av leveransinnehållet, kan ni se i bifogade samlingsmontaringsanvisningen.

Kontrollera att kartongens innehåll efter uppackning

är komplett
- inte uppvisar några transportskador

Vid reklamationer ska omgående återförsäljaren, underleverantörerna och tillverkaren meddelas. Senare reklamationer kan inte godkännas.

Ljudkarakteristika

Användning av maskinen som bordscirkelsåg med seriemässigt sågblad.

Osäkerhetsfaktor vid mätning: K = 4 dB

Bullernivå enligt DIN EN ISO 3746

	Bullernivå	Garanterad	bullern
Tomgång	L_WA = 80,6 dB(A)	L_WA = 105 dB(A)
Bearbetning	L_WA = 104,6 dB(A)

ljudtrycksnivån på arbetsplatsen enligt DIN EN ISO 11202

Tomgång	L_PA = 80,5 dB(A)
Bearbetning	L_PA = 90,9 dB(A)

De angivna värdena är emissionsvärden och innebär därför inte nödvändigtvis säkra arbetsplatsvärden. Även då det finns ett sammanhang mellan emissions- och immissionsnivåerna är det inte möjligt att härleda därav om ytterligare skyddsåtgärder krävs eller ej. Faktorer som kan påverka den nuvarande immissionsnivån vid arbetsplatsen inkluderar inverkans varaktighet, arbetsrummets egendomlighet, andra ljudkällor, osv. t.ex. antalet maskiner och andra angränsande processer. De tillåtna arbetsplatsvärdena kan också variera från land till land. Denna information syftar dock till att göra det möjligt för användaren att företa en bättre uppskattning av riskerna.

Drifttider

Var vänlig beakta även de regionala bestämmelserna rörande bullerskydd.

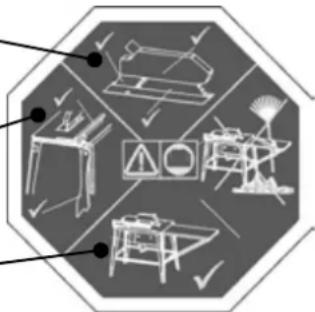

Symboler på maskinen

Skyddshuv, skiljekil och sågblad OK?

Anslag klara för användning och skjutstock till hands?

Arbetsplats städad?

Läs och beakta driftinstruktionen och säkerhetshänvisningarna innan sågen tas i drift.

Använd hörselskydd.

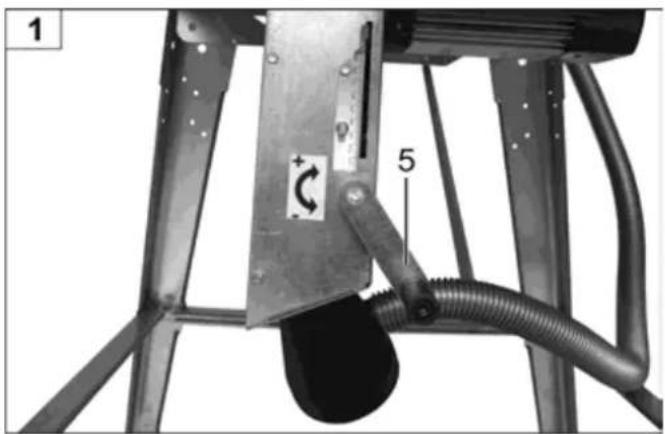

Snittdjupjustering

Elektriska apparater bör inte slängas i soptunnan. Apparater, tillbehör och förpackning skall återvinnas på miljövänligt sätt.

Enligt det europeiska direktivet 2012/19/EU om gamla el- och elektronikapparater, måste elapparater som inte längre är driftsdugliga, samlas ihop åtskilt och tillföras en miljöriktig återanvändning.

Produkten motsvarar de produktspecifika och gällande europeiska direktiven.

Symboler på bruksanvisning

	Hotande fara eller farlig situation. Om man inte beaktar dessa anvisningar kan personskador eller materiella skador bli följden.
	Viktiga anvisningar rörande en korrekt hantering.Om man inte beaktar dessa anvisningar kan detta leda till störningar.
	Användaranvisningar. Dessa anvisningar hjälper Er att utnyttja alla funktioner på ett optimalt sätt.
	Montering, betjäning och underhåll. Här förklarar man exakt för Er vad Ni måste göra.

Användning enligt föreskrift

• Bordscirkelsågen är endast avsedd för att längs- eller tvärssåga massivt trä och skivmaterial såsom spånplattor, snickarplattor, mdf plattor med kvadratiskt eller rektangulärt tvärsnitt under användande av HM-cirkelsågsklingor. Sågklingans diameter måste ligga mellan 300 och 315 mm.
• Användning av sågblad av HSS-stål (höglegerat snabbstål) är inte tillåtet, då detta stål är hårt och sprött. Olycksrisk genom brott på sågbladet och ivägslungade sågbladsbitar

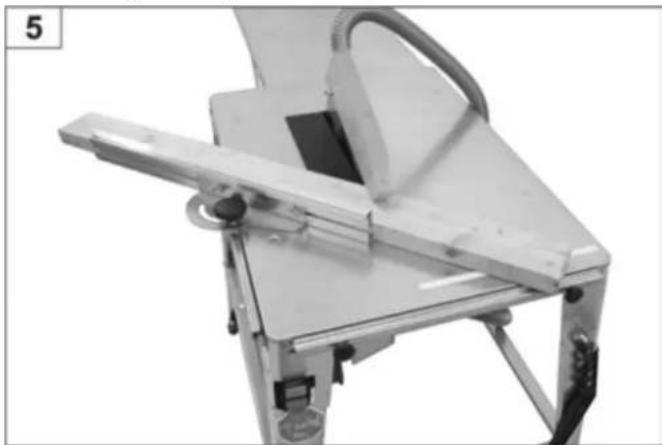

• Tvärsnitten får endast genomföras med det anbringade tvärslaget.
• Endast arbetstycken som ligger säkert och kan spännas fast med spännanordning, får bearbetas.
• Till en användning enligt föreskrift hör även att man iakttar de drift-, underhålls- och reparationsvillkor som är föreskrivna av tillverkaren samt att man följer de säkerhetshänvisningar som finns i instruktionen.
• De för driften gällande tillämpliga föreskrifterna för undvikande av olycksfall samt de övriga generellt gällande godkända arbetsmedicinska och säkerhetstekniska reglerna ska följas.
• All slags användning som går utöver detta gäller som stridande mot föreskrifterna. Endast användaren står för hela risken.
• Egenmäktiga förändringar på sågen utesluter allt ansvar från tillverkaren för alla sorters skador som härigenom kan uppstå.
• Maskinen får endast ställas in, användas och underhållas av personer förtrogna med detta och som är informerade om riskerna. Reparationsarbeten får endast utföras av oss eller av oss rekommenderade kundserviceverkstäder.
• Maskinen får inte användas i omgivningar med explosionsrisk och får inte utsättas för nederbörd.
• Metalldetaljer (trådar etc.) måste ovillkorligen avlägsnas från det material som skall skäras.
• Personer under 18 år får ej använda sågen.

Risker

Även när sågen används enligt föreskrift kan det finnas risker trots att man iaktar alla tillämpliga säkerhetsbestämmelser på grund av den konstruktion sågen har genom användningssyftet.

Risken att skada sig kan man i första hand reducera genom att i detalj följa alla anvisningar i avsnittent "Användning enligt bestämmelserna" och "Säkerhetsanvisningar", Därutöver bör man vara extra försiktig vad det gäller följande risker:

Hänsyn och försiktighet minskar riskerna för person- och sakskador.

• Risk för skador på fingrar och händer genom sågblad. Bär därför handskar t.ex. vid byte av sågblad.
• Olycksrisk vid borttagning av spån, så länge sågbladet roterar. Ta bort spån först när sågbladet och sågen (motorn) står stilla.
• Risk för personskador på grund av materialdelar som slungas ut.
• Bakslag av arbetsstycket eller av delar från arbetsstycket.
• Brott och ivägslungat sågblad.
• Kör endast maskinen med kompletta och korrekt placerade säkerhetsanordningar och ändra inte något på maskinen som skulle kunna minska säkerheten..
• Emission av hälsovådligt trädamm vid drift utan uppsugning
• Fara genom ström, vid användning av icke korrekta elektriska anslutningsledningar.
• Beröring av spänningsförande detaljer när elektriska konstruktionsdetaljer har öppnats.
• Hörselskador vid arbeten utan hörselskydd, som varar under en längre tid. Använd därför hörselskydd.

Dessutom kan det trots alla vidtagna skyddsåtgärder kvarstå uppenbara resterande risker.

Vid felaktig användning kan träbearbetningsmaskiner vara farliga. När el-verktyg används, måste de grundläggande säkerhetsåtgärderna följas, så att risken för eld, elektrisk stöt och personskador, utesluts.

Läs noga igenom och beakta anvisningarna nedan samt alla tillämpliga nationella säkerhetsbestämmelser och branchföreningars föreskrifter om att förebygga olyckor, innan ni börjar använda maskinen för att skydda både er själv och andra, för möjliga faror.

i Ge säkerhetsanvisningarna till alla personer, som arbetar med maskinen.

i Spara dessa säkerhetsanvisningar väl.

• Informera er med hjälp av bruksanvisningen om maskinen och dess funktioner.
• Var uppmärksam. Koncentrera er på arbetet. Arbeta förnuftigt. Använd inte apparaten om ni är trött eller påverkad av narkotika, alkohol eller läkemedel. Ett ögonblicks oaktsamhet kan leda till allvarliga personskador.

- Undvik onormal kroppsställning. Sörj för en säker position och upprätthåll alltid jämvikten. Sträck er inte framåt.

■ Bär lämpliga arbetskläder:

• inga löst sittande kläder samt inga smycken. Dessa kan fastna i rörliga maskindelar.
• halksäkra skor

■ använd hårnät vid längt här

■ Bär personliga skyddskläder:

- Hörselskydd (ljudtrycksnivån på arbetsplatsen överskrida 85 dB (A))

- Skyddsglasögon

– Bär handskar under byte av sågblad

■ Använd sågen endast på

• fast
• jämnt
• halkfritt

– svängningsfritt underlag.

- För felfri och säker drift i slutna utrymmen måste maskinen vara ansluten till en spånsugningsanordning (t.ex. en liten dammsugare).

- Nödvändig luftmängd ca. 560 m³/h. Undertryck vid utsugningsflänsen 1880 Pa vid en lufthastighet på 20 m/s.

- Denna utsugningsanordning ska kopplas till innan bearbetningen börjar.

- Håll ordning inom ert arbetsområde! Oordning kan leda till olycksfall.

■ Ta hänsyn till miljöns inflytande:

– Utsätt inte sågen för regn.

- Använd inte sågen i en fuktig eller våt miljö.

- Sörj för en god belysning.

- Använd aldrig sågen i närheten av brännbara vätskor eller gaser.

■ Lämna aldrig sågen utan uppsikt.

■ Personer under 18 år får ej använda sågen.

- Låt inte andra personer komma i närheten av sågen.

Operatören är inom arbetsområdet ansvarig gentemot tredje man.

Andra personer, i synnerhet barn, får inte beröra verktygen eller kabeln.

Dessa skall ej ha tillträde till ert arbetsområde.

- Ställ er vid sågning sidan om riskområdet (sågbladet) vid sågen.

- Börja sågningen först då sågbladet har uppnått sitt nödvändiga varvtal.

- Overbelasta inte maskinen! Ni arbetar både bättre och säkrare inom maskinens angivna effektområde.

- Använd sågen bara med kompletta och korrekt påsatta skyddsanordningar.

Använd ovillkorligen den medlevererade spaltkilen.

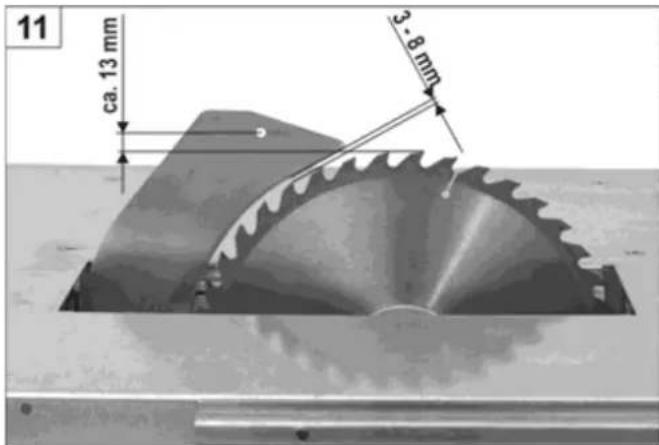

Inställning och justering av spaltkilen framgår av bild 11.

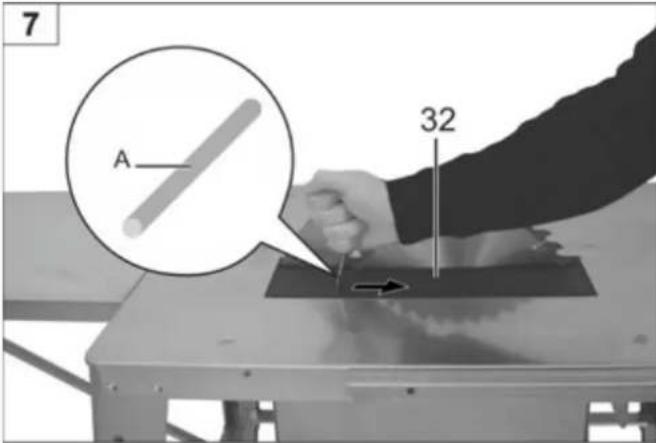

■ Byt bordsinlägg vid utvidgad sågspalt.

- Använd inga sågblad med sprickor och inte heller sågblad vilkas form har förändrats.

- Använd endast väl slipade sågblad eftersom slöa sågblad inte endast ökar risken för rekyler utan även belastar motorn.

- Använd inga sågblad av höglegerat stål (HSS), eftersom detta stål är hårt och sprött. Bara verktyg enligt EN-847-1 får användas.

⚠ Användning av andra verktyg och andra tillbehör kan innebära risk för personskador.

Se till att sågbladet överensstämmer med måtten under "Tekniska data" och är lämpligt för arbetsstyckets material.

- Användning av sågblads-snedställningsanordning eller notfräsningsverktyg är inte tillåtet.

- Såga aldrig mer än ett arbetsstycke åt gången. Såga aldrig flera arbetsstycken samtidigt eller ihopbuntade enskilda stycken. Det finns risk att enskilda delar okontrollerat dras med av sågen.

- Se till att inga bitar som skårs av fastnar i sågbladet och slungas iväg. Ta inte bort splitter, spån och avfall med handen från sågbladets riskområde.

- Använd inte maskinen till sådant som den inte är konciperad för (se Användning enligt föreskrift).

- Ta innan sågningen bort alla spik och metallföremål från arbetsstycket.

- Se till att arbetsstycket inte innehåller kablar, linor, snören eller liknande.

- Såga bara i arbetsstycken med sådana mått att de kan hållas fast säkert under sågningen.

■ Man får bara såga trä med en maximal tjocklek på 90 mm.

- Vid tvärsågning av runt trä måste arbetsstycket säkras mot vridning genom användning av en schablon eller en hållanordning. Använd ett sågblad lämpligt för tvärsnitt.

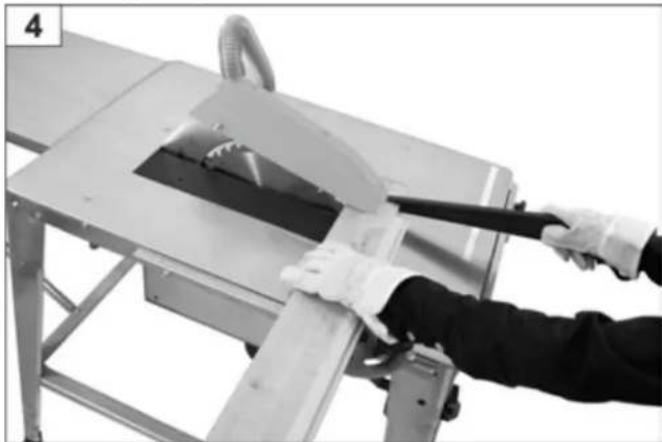

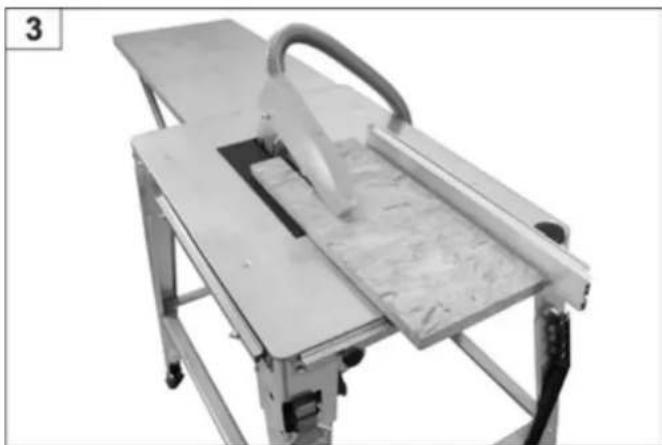

- Använd skjutstocken vid längdsågning av smala arbetsstycken (avständ mellan sågblad och parallellanslag mindre än 120 mm).

- Använd för att trycka på smala arbetsstycken mot parallellanslaget, ett skjutträ.

Använd inga defekta skjutstockar eller –trä.

- Håll alltid tillräckligt avstånd till sågbladet.

- Sågbladet har en viss eftergång. Vänta tills sågbladet står stilla, innan ni tar bort splitter, spån och avfall.

■ Bromsa inte sågbladet genom tryck från sidan.

- Avlägsna sågrester (enligt kraven) från maskinen, så att säkerheten på arbetsplatsen inte försämras. Det samma gäller också för sågspån. Spånbortförseln måste hållas fri.

■ Stäng av maskinen och dra ut nätkontakten ur eluttaget vid:

– reparationsarbeten

- underhålls- och rengöringsarbeten

- Åtgärdande av störningar (hit hör också avlägsnandet av inklämt splitter)

– vid kontroll av om anslutningsledningarna har flätats ihop eller skadats.

- då ni lämnar maskinen (även vid korta arbetsavbrott)

■ Sköt om er såg med omsorg:

- Se till att verktygen är vassa och rena så att arbetet kan utföras på ett bra och säkert sätt.

- Följ underhållsföreskrifterna och hänvisningarna om smörjning och verktygsbyte.

- Se till att handtagen är torra och fria från kåda, olja och fett.

- Kontrollera så att maskinen inte upvisar eventuella skador:

- Innan man använder maskinen måste man noggrant kontrollera att skyddsanordningarna fungerar korrekt och enligt föreskrift.

- Kontrollera att de rörliga delarna fungerar korrekt och inte är fastklämda samt att inga detaljer är skadade.

- Samtliga delar måste vara riktigt monterade och uppfylla alla krav, för att säkerställa en korrekt drift av sågen.

- Skadade skyddsanordningar och delar måste fackmannamässigt repareras eller bytas av erkänd fackverkstad eller tillverkare, om inte annat framgår av bruksanvisningen.

- Skadade eller oläsliga säkerhetsklistermärken skall bytas ut.

■ Låt aldrig någon verktygsnyckel sitta kvar!

Kontrollera alltid innan inkopplingen, alla verktyg är borttagna.

- Förvara redskap som inte används, på en torr och läst plats oåtkomliga för barn.

Elektrisk säkerhet

- Utförande av anslutningsledningen enligt IEC 60245 (H 07 RN-F) med en ledardiameter på minst

- 1,5 mm² vid en kabellängd upp till 25 m

- 2,5 mm² vid en kabellängd över 25 m

- Långa och tunna anslutningsledningar alstrar ett spänningsfall. Motorn uppnår inte längre sin maximala effekt, apparatens funktion reduceras.

s

• Stickkontakter och kopplingsdosor vid anslutningsledningarna måste vara tillverkade av gummi, mjuk PVC eller av ett annat termoplastiskt material med samma mekaniska hållfasthet eller vara överdragna med dessa material.
  ■ Skydda er mot elektriska strömstötar. Undvik kroppseröring med jordade detaljer.

■ Anslutningsledningens stickkontakt måste vara stänkvattenskyddad.

■ Linda helt av kabeln om ni använder en kabeltrumma.

- Använd inte kabeln för ändamål, den inte är avsedd för. Skydda kabeln från värme, olja och vassa kanter. Använd inte kabeln för att dra ut kontakten ur eluttaget.

- Kontrollera regelbundet sågen kabel och låt byta ut denna av en utbildad fackkfart om den är skadad.

- Vid montage se till att anslutningsledningen inte stör, kläms eller knäcks och att stickkontakten inte blir blöt.

- Kontrollera förlängningskabeln regelbundet och byt ut den om den är skadad.

■ Använd inga defekta anslutningsledningar.

- Använd endast godkända kablar och förlängningskablar vid arbete utomhus.

- Använd aldrig provisoriska elektriska anslutningar.

- Överbrygga aldrig skyddsanordningar och sätt dem aldrig ur drift.

- Anslut maskinen via en felströmskyddsbrytare (30 mA).

Den elektriska anslutningen respektive reparationer av maskinens elektriska detaljer skall utföras av en godkänd elektriker eller ett av våra kundserviceställen. De lokala föreskrifterna, i synnerhet vad det gäller skyddsåtgärder, ska alltid beaktas.

Reparationer på andra delar av maskinen skall utföras av tillverkaren eller ett av dennes kundserviceställen.

Endast originalreservdelar skall användas. Genom att använda andra reservdelar och andra tillbehör kan olyckor vållas. Tillverkaren tar inget ansvar för skador orsakade av användning till ej godkända ändamål.

Förberedelse inför idrifttagningen

För att uppnå en klanderfri funktion av maskinen, följer ni uppförda anvisningar:

- Placera maskinen på en plats som uppfyller följande krav:

• halkfri
• svängningsfri
• jämn
• fri från risken att snubbla
• tillräckliga ljusförhållanden

- Kontrollera före varje användning:

• anslutningsledningar avseende defekta ställen (sprickor, snitt etc.)
  använd aldrig defekta ledningar.
• Sågbladet i perfekt tillstånd.

- Använd inga sågblad med sprickor och inte heller sågblad vilkas form har förändrats.

- Använd inga sågklingor av HSS-stål.

- Ställ er vid sågning vid sidan om sågens farozon (sågklingan).

Idrifttagande

Kontroll av säkerhetsanordningarna

(före alla Idrifttagande):

• Skyddshuv med avseende på ordentligt skick
  – Brytare för till- och frånkoppling
• Använd ingen apparat vars brytare inte slår till och ifrån. Skadade brytare måste omedelbart repareras eller bytas av kundtjänsten.
• Broms
• Sågbladet måste stanna inom 10 sekunder efter frånkopplingen. Överskrids denna tid är bromsen defekt. Låt reparera den av tillverkaren eller av en firma som tillverkaren rekommenderar.
• om skjutstocken är greppberedd ⇒ Defekt skjutstock måste bytas ut mot ny.
  – Spaltkilinställningen (se också bild 11)

Sågklingans rotationsriktning

① Kontrollera att sågklingans rotationsriktning överensstämmer med den rotationsriktning som anges på skyddskåpan (33).

Vid trefasström-motorer kan ni ändra rotationsriktningen genom att föra in en skruvmejsel i därför avsedd slits i urtagskragen och med ett lätt tryck vrida åt höger eller vänster för att ställa in rätt rotationsriktning.

Skiljekilen får inte vara tunnare än klingans kropp och inte tjockare än dess sågbredd

Minimal och maximal sågklingediameter liksom håldiameter finns angivna på maskinens märkplåt

Använd inte sågblad som är avsedda för lägre varvtal (se etiketten) än motorvarvtalet (se tekniska data).

i Nätanslutning

Jämför den angivna spänningen på typskylten, t.ex. 230 V med nätspänningen och anslut apparaten till motsvarande stickuttag enligt föreskrift.

• Växelströmmotor:

använd jordad väggkontakt, nätspänning 230 V med jordfelsbrytare (Fl-strömbrytare 30 mA).

- Trefasströmsmotor:

Använd CEE-uttag, 3-polig+N+PE, nätspänning 380 respektive 400 V med jordfelsbrytare (FI-strömbrytare 30 mA).

Använd anslutnings- eller förlängningskablar enligt IEC 60 245 (H 07 RN-F) med en tvärsektion på minst

⇒ 1,5 mm² vid en kabellängd upp till 25 m
2,5 mm^2 vid en kabellängd över 25 m

i Säkring

EU	16	A
UK	13	A

Nätimpedans

Vid ogynnsamma nätvillkor kan det under tillkopplingen av maskinen under en kort tid förekomma spänningsfall som kan ha inflytande på andra apparater (t.ex. lampflimmer).

Om man iaktar maximala nätimpedanser är inga störningar att vänta.

Effektförbrukning P1 (W) Nätimpedans Z max()
230 V~ 2,0 kW 0,07
230 V~ 3,0 kW 0,07
400 V 3~ 3,3 kW 0,13

Till / Frånknapp

Tillkoppling

⇒ genom att trycka på den gröna, övre knappen vid brytaren. Vid elavbrott stängs maskinen av automatiskt. För att starta maskinen igen trycker ni på den gröna knappen.

Stänga av

⇒ genom att trycka på den röda, undre knappen.

Arbeta med sågen

Ni får inte ta maskinen i drift förrän ni har läst denna bruksanvisning, beaktat alla angivna anvisningar samt monterat maskinen som beskrivits!

Innan förändringar eller inställningar görs på sågen (t.ex. byta sågblad)

• Stäng av maskinen
• vänta tills sågbladets står stilla
• dra ut stickkontakten

Beakta dessutom följande viktiga punkter:

■ Ställ er utanför riskområdet.
- Såga genom arbetsstycket med jämnt tryck.
- Ta inte bort löst splitter, spån eller liknande med handen och bara då sågbladet står stilla.

Följ under alla omständigheter säkerhetsanvisningarna!

Motorskydd

Motorn är utrustad med en skyddsbrytare som stänger av motorn automatiskt om den överbelastas. När motorn har svalnat kan den startas igen.

Höjdinställning

Inställning av önskat snittdjup med hjälp av vev (5).

1 + 5

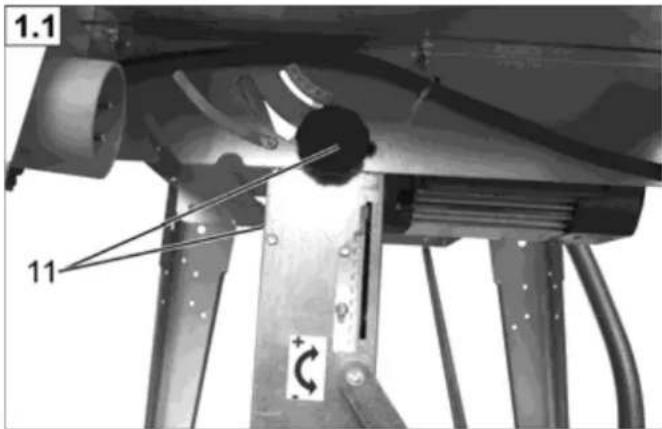

Vinkeljustering

lossa de båda stjärnskruvarna (11) ställ in önskad vinkling håll fast i denna position dra fast de båda stjärnskruvarna

1.1 11

Dolda snitt

använd en normalskiljekil enligt DIN 38 820 (Tillbehör - Beställningsnummer. 360115)

Användning av bordsförlängningen

Om ni arbetar tillsammans med en annan person vid sågen, skall den andra personen stå vid bordsförlängningens utmatningssida.

Arbetsanvisningar

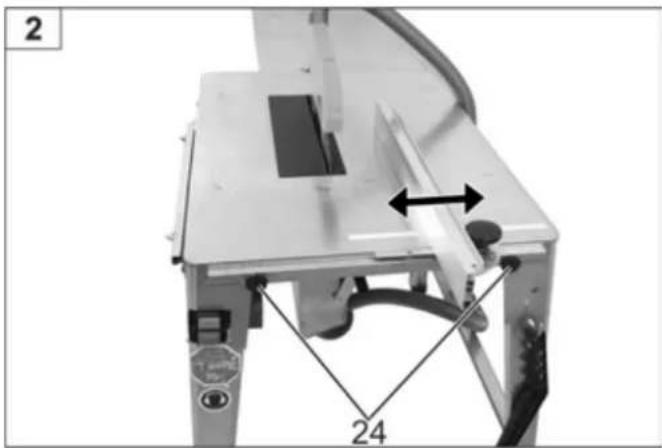

Längdanslaget är steglöst justerbart i pilens riktning. Fastspänning av längdanslaget sker med stjärngreppskruvarna (24)

Längdsågning av massivt trä

Användning av skjutstocken

Användning av rörligt tväranslag

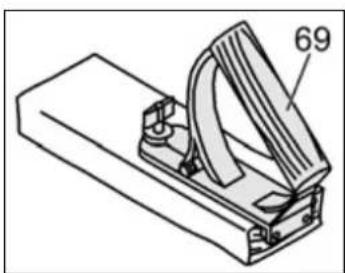

Handtaget för skjutträet (34) skruvad fast på en passande bräda. Det behövs för att styra mindre trästycken. Brädan ska vara mellan 300 och 400 mm lång, 80 till 100 mm bred och 15 till 20 mm hög.

Om handtaget till skjutträet blir skadat, måste det ersättas.

Underhåll och rengöring

Före alla underhålls- och rengöringsarbeten

• Stäng av maskinen
• Vänta tills sågbladets står stilla
• dra ut stickkontakten

Mera omfattande underhålls- och rengöringsarbeten än de som har beskrivits i detta kapitel får endast utföras av kundservice.

Säkerhetsanordningar som har avlägsnats i underhålls- och rengöringssyfte måste ovillkorligen åter placeras korrekt samt kontrolleras.

Använd enbart originaldelar. Andra delar kan leda till oförutsedda maskin- och personskador.

Rengöring

i Beakta följande så att sågen funktion bibehålls.

• Spruta inte på maskinen med vatten.
• Avlägsna sågspån eller damm endast med borste eller dammsugare.
• Rengör och smörja regelbundet alla rörliga delar.

i Använd aldrig fett!

Använd t.ex. symaskinolja, tunnflytande hydraulolja eller miljövänlig sprayolja.

• rengör motorns kylflänsar vid stark nedsmutsning, så att kylfunktionen upprätthålls.
• Se till att sågbladet förblir rost- och kådfritt.
• avlägsna kädrester från sågbordsskivan

i Kådrester kan avlägsnas med gängse underhålls- och skyddsmedel.

- Sågbladet är en förslitningsdel och blir slött efter långvarigt resp. ofta återkommande användning.

Byt sedan sågbladet eller låt slipa.

Underhåll

Byte av sågblad

Drag alltid ur nätkontakten innan ni byter ut sågblad.

⚠ Skärrisk! Sågbladet är tungt och kan vara halt. Bär handskar vid byte av sågblad.

• Använd inga sågklingor av HSS-stål.
• Använd inga sågblad med sprickor och inte heller sågblad vilkas form har förändrats.
• Sågblad vars skiva har sprickor, måste kasseras (reparation är inte tillåten).
  ■ Använd bara skarpslipade sågblad.
• Slipning av sågbladet får bara göras av fackpersonal. Då ska följande särskilt beaktas: Man ska se till att kraven för balanseringen av verktyget uppfyller EN 847-1:2005+A1:2007 6.2.3.2.

Risk för brännskador. Strax efter sågningen är sågbladet fortfarande hett.

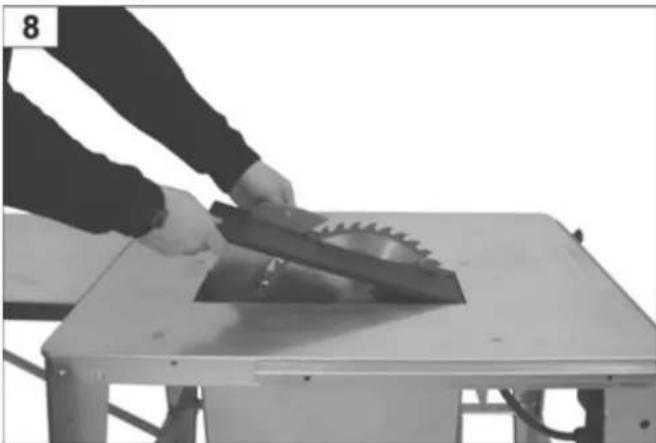

Byte av sågblad

Demontera skyddshuven

⇒ Lyft upp tag bort bordsinsatsen 32:

• Sätt låsdorn (A) i del 32.
- Dra del i pilens riktning.

7 A 32

- Lyft upp tag bort bordsinsatsen.

⇒ Avmontering av sågbladet:

• Stick in låsdorn (A) i motoraxeln och frigör skruv vänstergånga)
• Tag bort del 30.
• Nu kan ni ta av sågblad.

9 A 30

- Inbyggnaden av sågblad sker i omvänd ordning.

- Försäkra Er alltid om att spaltkilinställningen är korrekt (bild 11)

Spaltkilinställningar

Efter varje byte av sågblad måste inställningen av spaltkilen kontrolleras.

11 ca. 13 mm 3 - 8 mm

Transport

Innan varje transport:

• stäng av maskinen
• vänta tills sågbladets står stilla
• dra ut stickkontakten
• Tillbehörsdelar, som anslag måste vara säkert fastsatta resp. fastklämda på maskinen.

För transport av maskinen behövs 2 personer.

Skyddshandskar ska användas.

För bekväm transport av sågen rekommenderar vi vårt körstativ, beställ-nr. 301892.

Lagring

• Förvara redskap som inte används, på en torr och låst plats oåtkomliga för barn.
• Tänk på följande inför en längre lagring, för att förlänga maskinens livslängd och för att säkerställa en enkel användning.

– Rengör sågen grundligt.
- Behandla alla rörliga delar med en miljövänlig olja

Använd aldrig fett!

Möjliga störningar

Innan någon störning åtgärdas:

• stäng av maskinen
• vänta tills sågen står stilla
• dra ut stickkontakten

⚠ Varje gång en störning har åtgärdats skall man åter sätta alla säkerhetsanordningar i drift samt kontrollera dessa.

Störning Möjlig orsak Åtgärder
Maskinen startar inte efter tillkoppling	Strömavbrott	Kontrollera säkringen
	Förlängningskabeln defekt Kontrollera kabe n, använd inga defekta kablar
	Motorskyddet har löst ut Låt motorn svalna och koppla därefter på maskinen igen
	Motor eller strömbrytare defekt Låt kontrollera / reparera motorn eller strömbrytaren av en elektriker eller av kundservice eller låt byta ut de defekta delarna.
	Sågblad klämmer Dra ut bordsskiveinlägget respektive skruva av spånlådelocket och åtgärda felet
Ingen ström Sågbladet är slött Byt sågbladet (38)
		för stor frammatning Låt motorn svalna och arbeta med mindre tryck
Sämre skäreffekt Brännspår på sågbladet	Sågbladet är slött Låt slipa sågbladet eller byt ut det
Sågen vibrerar Sågblad böjt Byt sågbladet
		Sågblad inte rätt monterat Fäst sågbladet riktigt
Bromsverkan för liten (Bromstid >10 sek.)	Motorbroms defekt	Låt reparera bromsen av tillverkaren eller av en firma som tillverkaren rekommenderar.
	Bromsskivan sliten
Motorn avger ingen effekt och överhettas	2. fasdrift vid trefasströmsmotor	Låt en el-fackman kontrollera säkring och ingående ledning
	Förlängningssladden är för lång eller kabeldiametern för liten	Se under idrifttagande
	Sågbladet är slött Låt slipa sågbladet eller byt ut det
Höjdinställningen kärvar	Mutter M6 (ill. 17) är alltför hårt åtdragen	Lossa något
	Gångspindeln är smutsig	Rengör och olja på nytt
Vinkelinställningen kärvar	Förningsdelarna glider inte i kulissen (ill. 24 Monteringsanvisningar)	Olja förningsdelarna på nytt

① Vid ytterligare störningar eller frågor, var vänlig ta kontakt med er lokala leverantör.

Tekniska data

Växelströmsmotor	P_1 2,0 kW P_2 1,3 kWS6 20% 5 min	Växelströmsmotor P_1 2,5 kW P_2 1,7 kWS6 20 %	Växelströmsmotor P_1 3,0 kW P_2 2,1 kWS6 20 %	Trefasmotor P_1 3,3 kW P_2 2,5 kWS6 20 %
Bordstorlek 800 x 550 mm
Bordshöjd	810
Sågdjup	ca.
Motorvarvtal	2800 -1		min 2730 -1	2680 min
Snittdjupsinställning	steglös
Snedställning	steglös
Nätspänning	230 V~			400 V 3~
HM-Sågblad-∅	315 x 3,0/2,2 x 30 mm, 40 tänder
Vikt 40 kg 41,5 kg 46 kg 43 kg
Anslutning för uppsugningsstuts	100 mm
Tillverkningsår	se sis a

Garanti

Var vänlig beakta bifogade garantivillkor.

S Vid ytterligare störningar eller frågor, var vänlig ta kontakt med er lokala leverantör.
