NÁVOD NA OBSLUHU WXR 3030 Weller

SK Preklad pôvodného návodu na použitie

SK Zásuvka vyrovnania potenciálov

SK Uvedenie zariadenia do prevádzky

SK Vypnutie/ zapnutie kanálu

SL Vklop/ izklop kanala

SK Výber/nastavenie hodnoty

Se znečištěnými filtry nakládejte jako s nebezpečným odpadem.

Ďakujeme vám za dôveru, ktorú ste nám preukázali kúpou tohto prístroja.

Pri výrobe boli dodržané najprísnejšie požiadavky na kvalitu, ktoré zaručujú dokonalú funkciu prístroja.

Pred uvedením do činnosti a pred prácou s prístrojom si preštudujte dôkladne tento návod a priložené bezpečnostné pokyny.

Tento návod uschovajte tak, aby bol prístupný pre všetkých používatelov.

Tento návod obsahuje dôležité informácie, aby ste mohli prístroj bezpečne a odborne uviest do činnosti a aby ste sami vedeli odstránit jednoduché poruchy. Prístroj bol vyrobený zodpovedajúc dnešnému stavu techniky a uznávaným bezpečnostno-technickým pravidlám.

Napriek tomu hrozí nebezpečenstvo vzniku poranenia a vecných škôd, ak nebudete dodržiavat' bezpečnostné upozornenia uvedené v priloženej bezpečnostnej brožúre, ako aj upozornenia uvedené v tomto návode.

Bezpečnostné pokyny

Z bezpečnostných dôvodov nesmú tento prístroj používať deti a mládež mladšia ako 16 rokov, ako aj osoby, ktoré sa s týmto návodom na obsluhu neoboznámili. Deti by mali byť pod dozo-rom, aby bolo zaistené, že sa s prístrojom nebudú hrat'.

Tento prístroj nie je určený nato, aby ho používali osoby (vrátane detí) s obmedzenými fyzickými, zmyslovými alebo psychickými schopnosťami, alebo ktoré majú nedostatok skúseností a/alebo vedomostí.

V dôsledku nesprávneho pripojenia útvar kontroly rizika úrazu elektrickým prúdom a prístroj môže byť poškodený.

Pred uvedením vašej ovládacej jednotky do prevádzky si dôkladne preštuđujte bezpečnostné pokyny uvedené v prílohe, bezpečnostné pokyny v tomto návode na obsluhu ako aj návod k vašej ovládacej jednotke a dodržiavajte prevenetívne bezpečnostné opatrenia, ktoré sú v nich uvedené.
■ Pripájajte len nástroje WELLER WX.
Rozhranie USB nikdy nepoužívajte ako zdroj napätia pre cudzie prístroje.

Pri pokazenom prístroji môžu byt' aktívne vodiče obnažené alebo môže byt' ochranný vodič bez funkcie.

■ Opravy musí vykonávat' vyškolený personál spoločnosti Weller.
Ak je pripojovacie vedenie elektrického nástroja poškodené, musí sa nahradiť špeciálne pripraveným pripojovacím vedením, ktoré je dostupné prostredníctvom zákazníckeho servisu.

Pri prevádzke riadiacej jednotky môže dôjst' k popáleniu na spájkovačka. Nástroje môžu byt' aj po vypnutí dlhší čas horúce.

Ked' spájkovačku nepoužívate, odložte ju vždy do bezpečnostného stojana.
Vákuum a horúci vzduch pripájajte len na prípojky, ktoré sú na to určené.
Horkovzdušnú pištol' nemierte na osoby ani horl'avé predmety.

Výstraha! Nebezpečenstvo požiaru a výbuchu! Nebezpečenstvo vzniku požiaru v dôsledku horúcich nástrojov

Ked' spájkovačku nepoužívate, odložte ju vždy do bezpečnostného stojana.
Horkovzdušnú pištol' nemierte na osoby ani horľavé predmety.
Vyhýbajte sa výbušným a horľavým predmetom.
Prístroj nezakrývajte.

Používanie v súlade s určeným účelom použitia

Napájacia jednotka pre spájkovacie prístroje WELLER WX.

Opravárenskú stanicu používajte výlučne v súlade s účelom určeným v návode na používanie - na spájkovanie a odspájkovanie za podmienok, ktoré sú tu uvedené.

Horl'avé plyny a kvapaliny sa nesmú odsávat'.

Prístroj sa smie prevádzkovat' len so správne nasadenými a na tento účel určenými filtračným kartušami.

Prístroj používajte len v interiéri. Chráňte pred vlhkostou a priamym slnečným žiarením.

Použitie zodpovedajúce danému účelu zahrňa aj to, že

• budete dodržiavat tento návod,
• budete rešpektovať všetky súvisiace dokumenty,
  na pracovisku budete dodržiavať národné predpisy o ochrane zdravia a prevencii úrazov.

Výrobca nepreberá záruku za svojvolne vykonané zmeny na zariadení.

Z dôvodu rôzne vysokých rizík a potenciálov nebezpečenstva môžu niektoré pracovné kroky vykonávat' len vyškolení odborníci.

Uvedenie zariadenia do prevádzky

Pozor!

Dodržiavajte príslušné návody na používanie pripojených zariadení.

Zariadenie uvedte do činnosti podl'a popisu v kapitole „Uvedenie do prevádzky“.

Do zásuvky pripájajte iba vypnutý prístroj.

Po zapnutí zariadenia vykoná mikroprocesor automatický test a načíta hodnoty parametrov uložené v náradí.

Požadovaná teplota a pevné teploty sú uložené v náradí. Skutočná hodnota teploty stúpa až po požadovanú teplotu (= spájkovačka sa zahrieva).

Spájkovacie práce vykonávajte podľa návodu na obsluhu vašej pripojenej spájkovačky.

Pri prvom zahrievaní naneste na selektívny a pocínovateľný spájkovací hrot spájku. Táto odstráni zoxidované vrstvy spôsobené skladovaním a nečistoty spájkovacieho hrotu.
Počas prestávok pri spájkovaní a pred odložením spájkovacej rúčky dbajte na to, aby bol spájkovací hrot dobre pocínovaný.
Nepoužívajte príliš agresívne taviace prísady.
Dávajte vždy pozor na to, aby taviaci hrot správne dosadal.
Zvolte podľa možnosti čo najnižšiu pracovnú teplotu.
Pre dané použitie zvol'te podl'a možnosti čo najväčší tvar spájkovacieho hrotu Približné pravidlo: cca tak vel'ký ako spájkovacia plocha.

Zabezpečte veľkoplošný prechod tepla medzi spájkovacím hrotom a spájkovaným bodom tým, že na spájkovací hrot nanesiete dostatok cínu.
- Pri dlhších prestávkach v práci spájkovací systém vypnite alebo použite funkciu Weller na zníženie teploty pri nepoužívaní.
Predtým, ako spájkovaciu rúčku na dlhší čas odložíte, naneste na jej hrot spájku.
Spájku nanášajte priamo na spájkovací bod, nie na spájkovací hrot.
Spájkovacie hroty vymeňte pomocou príslušného náradia.
■ Na spájkovací hrot nepôsobte mechanickou silou.

Upozornenie

Riadiace jednotky sa justovali pre stredne veľké spájkovacie hroty. Pri výmene spájkovacieho hrotu alebo pri použití hrotov iných tvarov sa môžu vyskytovať odchýlky.

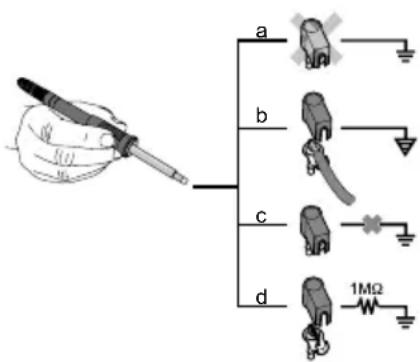

Zásuvka vyrovnania potenciálov

a b c d 1MΩ

Prostredníctvom rôzneho zapojenia zdierky 3,5 mm s pomocným kontaktom sú možné 4 varianty:

a	Natvrdo uzemnené	bez zástrčky (stav z výroby).
b Zá	suvka vyrovnania potenciálov	so zástrčkou, vyrovnávací vodič na strednom kontakte.
c Bez	zpotenciálovo	so zástrčkou
d	Mäkké uzemnenie	so zástrčkou a prispájkovaným odporom. Uzemnenie cez zvolený odpor

Vykonanie aktualizácie firmvéru

Upozornenie

Počas priebehu aktualizácie firmvéru sa stanica nesmie vypínat'.

1. Stanicu vypnút'.
2. Pamät'ový kl'úč zasuňte do rozhrania USB.
3. Stanicu zapnút.

Automaticky sa vykoná aktualizácia firmvér (pozri obr. 34). Ak ste už mali na stanici nainštalovaný aktuálnejší firmvé, tento sa nezmení.

Používajte len originálne náhradné diely firmy WELLER.

Výmenu hrotov spájkovačky vykonávajte len v studenom stave
Výmenu sacích dýz a čistenie vykonávajte len v horúcom stave s vhodným náradím

Výmenu dýz na horúci vzduch vykonávajte len s vhodným náradím

Zbernú nádrž na cín čistite a vymieňajte len v studenom stave

Ovládací panel očistite pri znečistení pomocou vhodnej čistiacej handričky.

Výmena filtra

Filter pre vákuum pravidelne kontrolujte na prítomnosť znečistenia a v prípade potreby ho vymeňte.

Výstraha!

So znečistenými filtrami je potrebné zaobchádzat' ako so špeciálnym odpadom. Vymenené časti filtra, samotný filter alebo staré zariadenie likvidujte v súlade s predpísmi vašej krajiny.

Noste vhodné ochranné prostriedky.

Nastavenie pohotovostnej teploty (standby)

vyvolanie menu

Parametre náradia

Spájkovačky majú v rukoväti rozpoznávanie využitia (snímač), ktoré pri nepoužívaní spájkovačky automaticky spustí proces chladenia na teplotu v pohotovostnom režime.

Doba pohotovosti (Standby) (vypnutie teploty)

vyvolanie menu

Parametre náradia

Pri nepoužívaní spájkovačky klesne teplota po uplynutí nastaveného pohotovostného času na pohotovostnú teplotu. Na displeji sa zobrazí „Standby“.

Stlačením ovládacieho tlačidla sa ukončí tento pohotovostný stav. V náradí integrovaný snímač rozpozná zmenu stavu a deaktivuje pohotovostný stav, hned' ako sa s náradím pohne.

Volitel'ná výbava	Popis
OFF	Doba pohotovosti vypnutá (nastavenie zo závodu)
1-999 min	Doba pohotovosti, individuálne nastavitelná
--- Nástroj nie je podporovaný

Pri nepoužívaní spájkovačky sa po uplynutí doby AUTO-OFF vypne ohrev spájkovačky.

Vypnutie teploty sa uskutoční nezávisle od nastavenej funkcie pohotovosti (Standby). Skutočná teplota sa zobrazí slúži ako indikácia zvyškového tepla. Na displeji sa zobrazí „AUTO-OFF“.

Volitel'ná výbava	Popis
OFF	Funkcia AUTO-OFF je vypnutá (nas-tavenie zo závodu)
1-999 min	Doba AUTO-OFF, individuálne nastavitelná.

Citlivost'

vyvolanie menu

Parametre náradia

Volitel'ná výbava	Popis
nízko	necitlivé – reaguje na silný (dlhý) pohyb
normálne	šstandard (standard) (nastavenie zo závodu)
vysoké	citlivé - reaguje na mierny (krátky) pohyb
--- Nástroj nie je podporovaný

Max. doba horúceho vzduchu WXHAP

vyvolanie menu

Parametre náradia

Čas zapnutia pre prúd horúceho vzduchu WXHAP môže byť v jednotlivých krokoch obmedzený od 0 do 300 s. Nastavenie od výrobcu je 0 s („OFF“), t. j. prúd vzduchu sa aktivuje, keď je tlačidlo na piestoch horúceho vzduchu stlačené alebo je stlačený alternatívny nožný spínač.

Volitel'ná výbava	Popis
OFF	nie je definovan žiadna doba (nastavenie zo závodu)
1-300 s individuálne nastavitelné

Tolerancia regulácie (Teplotné-Tolerancia regulácie)

vyvolanie menu

Parametre náradia

Skutočnú teplotu spájkovacieho hrotu je možné prispôsobit' zadaním tolerancie regulácie teploty o ± 40 °C (± 72 °F).

Regulovanie

vyvolanie menu ▶ Parametre náradia

Funkcia stanovuje proces nahrievania spájkovačky pre dosiahnutie nastavenej teploty náradia.

Voliteľná výbava	Popis
štandard (standard)	prispôsobené (stredné) nahrievanie (nastavenie zo závodu)
pozvol’ne (sanft)	pomalé nahrievanie
agresívne (aggressiv)	rýchle nahrievanie

uzamknutie klávesnice WXHAP

vyvolanie menu ▶ Parametre náradia

Pomocou tejto funkcie sa môže zmenit' reakcia tlačidla piesta WXHAP nastavená od výrobcu.

Teplotný rozsah nastavený v procesnom okne stanovuje správanie signálov bezpotenciálového spínacieho výstupu.

Upozornenie

Pri náradí s kruhovým svetlom LED (napr. WXDP 120) stanovuje procesné okno svetelné správanie sa kruhového svetla LED.

Konštantné svietenie znamená dosiahnutie predvolenej teploty, príp. teplota sa nachádza v rámci zadaného procesného okna.

Blikanie signalizuje, že sa systém nahrieva, príp. že sa teplota nachádza mimo procesného okna.

Jazyk

vyvolanie menu ▶ Parametre stanice

CHN	中文
DEN	Dansk
ENG	English
ESP	Español
FIN	Suomi

Verzia jednotky teploty °C/°F (jednotky teploty)

vyvolanie menu ▶ Parametre stanice

Po zapnutí blokovania je možné na spájkovacej stanici obsluhovať iba tlačidlá pevnej teploty. Všetky ostatné nastavenia nie je možné až do odblokovania prestavit'.

Upozornenie

Ak sa má skutočne vybrat' iba jedna hodnota teploty, musia byt' ovládacie tlačidlá (tlačidlá pevnej teploty) nastavené na rovnaku hodnotu teploty.

Nastavte želaný trojmiestny kód blokovania (medzi 001-999) pomocou tlačidla UP/DOWN. Kód potvrd'te tlačidlom potvrdenia.

Blokovanie je aktívne (na displeji je zobrazený zámok).

Odblokovanie spájkovacej stanice

1. Vyvolajte menu parametrov. Ak je blokovanie aktivne, otvorí sa automaticky bod menu Heslo. Na displeji sa zobrazia tri hviezdičky (***).
2. Nastavte trojmiestny kód blokovania pomocou tlačidiel UP/ DOWN.
3. Kód potvrďte tlačidlom potvrdenia.

Zabudnutý kód?

Obrátte sa, prosím, na náš zákaznícky servis: [e-mail]

Zobrazenie jednotlivého kanála

vyvolanie menu ▶ Parametre stanice

Aby ste dostali prehľadnejšie zobrazenie na displeji, dá sa zobrazovací režim prepnúť z 3-kanálového na 1-kanálové zobrazenie.

Návrat je možný prostredníctvom 2 7.

Volitel'ná výbava	Popis
0 sec	OFF: funkcia nábehu vákua je vypnu-tá (nastavenie zo závodu)
1-10 sec	ON: doba nábehu vákua individuálne

Dobeh vákua

vyvolanie menu ▶ Parametre stanice

Je možné nastavit' dobu dobehu vákua, aby sa zabránilo upchatiu odspájkovacieho pera.

Volitel'ná výbava	Popis
0 sec	OFF: funkcia dobehu vákua je vypnu-tá (nastavenie zo závodu)
1-10 sec	ON: doba dobehu vákua individuálne nastavitelná

Max. hranica manometra

vyvolanie menu ▶ Parametre stanice

Pomocou tejto funkcie sa môže definova interval údržby odspájkovčky.

Nastavitelné -400 mbar do -800 mbar

nastavenie zo závodu -600 mbar

1. Systém (hroty a filter musia byt' vol'né.

2. Zvol'te bod menu „Max. hranica manometra“ v menu.

3. „Max. hranica manometra“ - hodnotu tlaku nastavte tlačidlami UP alebo DOWN. Regulačná kontrola LED sa prepína z červenej na zelenú sem a tam. Pomocou tlačidla UP zvýšte podtlak o 50 až 80 mbar, vákuovú hadicu stlačte a skontrolujte, či sa kontrola prepne zo zelenej na červenú.

4. Nastavenú zmenu prevezmite.

Rozhranie COM 1 / 2

vyvolanie menu ▶ Parametre stanice

Voliteľná výbava	Popis
RS232	Sériová komunikácia medzi PC alebo inými kompatibilnými prístrojmi Weller (nastavenie zo závodu).
Air	Rozhranie COM 1 sa nakonfiguruj ako vstup nožného spínača, na aktiváciu prúdu vzduchu.
Vac	Rozhranie COM 1 sa nakonfiguruj ako vstup nožného spínača, na aktiváciu vákua.
PickUp	Rozhranie COM 1 sa nakonfiguruj ako vstup nožného spínača, na aktiváciu vákua Pick Up.
Stop&Go	Rozhranie COM 1 je použité na aktivovanie voliteľného optického adaptéra, aby mohol byť pomocou optického vlákna spínaný spínací prístroj KHE-P.Výstup sa aktivuje pri použití náradia. Okrem toho sa uzavrie bezpotenciálový spínací výstup. Výstup je vypnutý pri Standby, Auto-Off, Off alebo keď nie je pripojený žiadne náradie.

Bezpotenciálový spínací výstup 1 sa nachádza na prípojke COM 1.

Voliteľná výbava	Popis
OFF	(nastavenie zo závodu)
ZeroSmog	Bezpotenciálový spínací výstup 1 sa pri používaní náradia zatvorí. Prostredníctvom voliteľného adaptéra (WX HUB) je možné napojiť odsávače výparov Zero Smog.Rozhranie RS 232 na zadnej strane je nad’alej funkčné.Spínací výstup je otvorený pri Standby, Auto Off, Off alebo keď nie je pripojený žiadne náradie.

REAR RJ-Socket
max. 50 V / 20 mA

Upozornenie

Ak je rozhranie COM1 dodatočne nastavené na „Stop&Go“, WX HUB vyhodnotí hlásenie „Filter plný“ a na displeji sa prípadne zobrazí upozornenie.

Bezpotenciálový spínací výstup 2 sa nachádza na prípojke COM 2.

Ak sa dosiahla pracovná teplota pre robot, potom sa na displeji zobrazí - ok -.

Technické údaje

Opravárenská stanica WXR 3
Rozmery D x Š x V	273 x 235 x 102 mm(10,75 x 9,25 x 4,02 inch)
Hmotnosť ca. 6,7 kg
Sietové napätie 230 V, 50 Hz	T0053500699120 V, 60 Hz WXR 3100 V 50/60 Hz T0053500199
Príkon Príkon 420 W (600 W)
Trieda ochrany I, skrinka antistatickáIII, Spájkovačka
Poistka	Nadprúdový spúšťač 230 V; 2,0 A120 V; 4,0 A
Rozsah teploty	Celsius: 100 - 450°C (550°C)Fahrenheit: 200 - 850°F (999°F)Regulovateľný rozsah teploty závisí od náradia.
Presnost’ teploty	± 9 °C (± 17 °F) Závislé od nástroja (WXHAP 200 ±30 °C / ±80 °F)
Stabilita teploty	± 2 °C (± 4 °F)
Zásuvka vyrovnania potenciálov	Cez zdierku s 3,5 mm pomocným kontaktom na zadnej strane zariadenia.
Ovládací panel	240 x 88 dots / Podsvietenie
Rozhranie USB	Riadiaca jednotka je vybavená rozhraním USB pre aktualizáciu firmvéru parametrovanie a monitoring.
Čerpadlo (Prerušovaná prevádzka (30/30) s)	Max. podtlak 0,7 barMax. dopravované množstvo 18 l/minHorúci vzduch max. 15 l/min
Dodatočné vákuové čerpadlo	Max. podtlak0,5 barMax. dopravované množstvo 1,7 l/min

Chybové hlásenia a odstraňovanie chýb

Hlásenie/symptóm Možná príčina Odstránenie
Zobrazenie „- - -“	Náradie nebolo rozpoznanéNáradie je chybné	Skontrolujte pripojenie náradia na zariadenieSkontrolujte pripojené náradie
Žiadna funkcia displeja (Displej vypnutý)	Nie je sietové napätie	Zapnite sietový vypínačSkontrolujte napätie v sietiSkontrolujte poistky zariadenia
Žiadne vákuum na odspájkovačke	Vákuum nepripojenéOdspájkovacia dýza upchatáČerpadlo pokazené	Vákuovú hadicu pripojte na prípojku vákuaNa odspájkovacej dýze vykonajte údržbu pomocou čistiaceho náradia
Nedostatočné vákuum na odspájkovačke	Filtračná kartuša na odspájkovačke plnáHlavný filte plný	Vymeňte filtr čnú kartušu na odspájkovačkeVymeňte vložku hlavného filtr na spájkovacej stanici
žiadny vzduch na pieste horúceho vzduchu	nie je pripojená vzduchová hadicaHlavný filte plný	Pripojte alebo skontrolujte hadicu vzduchuVymeňte vložku hlavného filtr na spájkovacej stanici

Symboly

Odpad z elektrických a elektronických zariadení treba zbierať a likvidovat’ oddelene. Pred likvidáciou odstráňte zo zariadení osvetľovacie prostriedky. Informujte sa pri miestnych úradoch alebo u vášho odborného predajcu ohľadom recyklačných dvorov a zberných miest. Podľa miestnych ustanovení môžu maloobchodní predajcovia byť povinní bezplatne zobrať spát odpad z elektrických a elektronických zariadení. Opätovným použitím a recykláciou vášho odpadu z elektrických a elektronických zariadení prispievate k znižovaniu potreby surovín. Odpad z elektrických a elektronických zariadení obsahuje cenné, opätovne použitelné materiály, ktoré pri ekologickej likvidácii nemôžu mat’ negatívne účinky na životné prostredie a vaše zdravie. Pred likvidáciou podľa možnosti vymažte na vašom použitom prístroji existujúce osobné údaje.

So znečistenými filtram je potrebné zaobchádzat' ako so špeciálnym odpadom. Vymenené časti filtra samotný filte alebo staré zariadenie likvidujte v súlade s predpismi vašej krajiny.

Záruka

Nároky kupujúceho na odstránenie chýb tovaru sú premlčané jeden rok po jeho dodaní kupujúce-mu. Neplatí to pre regresné nároky kupujúceho v zmysle §§ 478, 479 BGB (nemecký občiansky zákonník).

Nami poskytovanú záruku poskytujeme iba v prípade, ak sme záruku spoľahlivosti alebo trvanlivosti písomne vystavili a označili pojmom „Záruka“.

Záruka prepadá pri neodbornom používaní a ak boli vykonané zásahy nekvalifikovaným osobami.

Technické zmeny vyhradené!

Informujte sa prosím na internetovej stránke www.weller-tools.com.

Zahvaljujemo se vam za zaupanje, ki ste nam ga izkazali z nakupom te naprave.

SK EÚ vyhlásenie o zhode

Vyhlasujeme, že uvedené výrobky spíňajú ustanovenia nasledujúcich nariadení:

SL Izjava EU o skladnost

Splnomocňuje zostavit' technické podklady.
