NAUDOJIMO INSTRUKCIJA WXR 3030 Weller

LT Originalios instrukcijos vertimas

LT Potencialo išlyginimo įvorė

LT Prietaiso paruošimas eksploatuoti

LT Pasirinkite kanalą

BG Изберете канал

LT Kanalo išjungimas / jjungimas

LT Nustatytoji temperatūra

BG Зададена температура

LT Nustatytosios temperatūros parinktis

BG Избор на непроменлива температура

RO Selectarea temperaturii fix

HR Odabir fiksn temperature

LT Nustatytosios temperatūros nustatymas ir išsaugojimas

LT Parinkties / nustatymo vertė

BG Избор/ настройка стойност

RO Selectarea/setarea valorii

Pranešimai apie gedimus ir jų šalinimas

Pranešimas / požymis Galima priežastis Pagalba
Rodmuo „- - -“	Jrankis neatpažintasJrankis sugedęs	Patikrinkite įrankio prijungimą prie prietaisoPatikrinkite prijungtą įrankį
Ekranas neveikia (ekranas išjungtas)	Néra tinklo įtampos	Ijunkite tinklo jungikljPatikrinkite tinklo įtampąPatikrinkite prietaiso saugiklj
Néra vakuumo ties išlitavimo įrankiu	Vakuumas neprijungtasUžsikimšęs išlitavimo antgalisSiurblio triktis	Vakuumo žarną prijunkite prie vakuumo jungtiesIšlitavimo antgalį išvalykite valymo įrankiu
Nepakankamas vakuumas išlitavimo įrankyje	Pilna išlitavimo įrankio filtr kasetėPilnas pagrindinis filtra	Pakeiskite išlitavimo įrankio filtr kasetęPakeiskite litavimo stotelės pagrindinio filtr įdéklą
Karšto oro stūmokliui netiekiamas oras.	Neprijungta oro tiekimo žarna.Pilnas pagrindinis filtra	Prijungti arba patikrinti oro žarnąLitavimo stotyje pakeisti pagrindinio filtr įdéklą

Simboliai

Dèmesio!

Perskaitykite naudojimo instrukciją!

Prieš atliekant bet kokius darbus prie prietaiso, reikia ištraukti kištuką iš kištukinio lizdo.

Elektrostatinei iškrovai pritaikytas dizainas ir elektrostatinei iškrovai pritaikyta darbo vieta

Potencialo išlyginimo įvorė

Saugiklis

Saugumo keitiklis

CE ženklas

Britanijos atitikties ženklas

Litavimas

Išlitavimas

Karštas oras

Utilizavimas

Elektros ir elektroninės įrangos atliekos turi būti surenkamos atskirai. Lengvos atliekos turi būti pašalinamos iš įrangos. Patarimų dėl perdirbimo ir surinkimo vietos kreipkitės į vietinę instituciją arba pardavėją. Priklausomai nuo vietos teisės aktų, mažmenininkai gali būti įpareigoti nemokamai priimti atgal seną elektros ir elektronikos įrangą. Jūsų indėlis į pakartotinį elektros ir elektroninės įrangos atliekų naudojimą ir perdirbimą padeda sumažinti žaliavų poreikiį. Elektros ir elektroninės įrangos atliekose yra vertingų, perdirbamų medžiagų, kurios gali neigiamai paveikti aplinką ir žmonių sveikatą, jei jos nebus šalinamos aplinką tausojančiu būdu. Ištrinkite personalo duomenis iš įrangos atliekų, jei tokių yra.

Užterštus filtru reikia utilizuoti kaip specialias atliekas. Pakeistas prietaiso dalis, filtru arba prietaisus utilizuokite pagal šalyje galiojančius potvarkius.

Garantija

Dėkojame, kad įsigijote šį prietaisą ir parodėte, jog mumis pasitikite.

Gaminant buvo laikomasi griežčiausių kokybės reikalavimų, kurie užtikrina nepriekaištingą prietaiso veikimą.

Prieš pradėdami eksploatuoti ir dirbti su prietaisu, perskaitykite visą instrukciją ir pridedamus saugos nurodymus.

Instrukciją laikykite visiems naudotojams pasiekiamoje vietoje.

Šioje instrukcijoje pateikiama svarbios informacijos, kaip saugiai ir tinkamai pradėti eksploatuoti prietaisą, kaip atlikti valdymo, techninės priežiūros darbus ir patiems pašalinti paprastas triktis.

Prietaisas buvo pagamintas, atsižvelgiant į esamą technikos lygį ir pripažintas saugos technikos taisykles.

Vis dėlto gali kilti pavojus žmonėms ir turtui, jei nesilaikysite pridedamoje brošiūroje esančių saugos nurodymų ir neatsižvelgsite į šioje instrukcijoje pateiktus įspėjimus.

Saugos taisyklès

Dėl saugumo priežasčių šiuo įrankiu draudžiama naudotis vai-kams ir jaunuoliams iki 16 metų bei asmenims, kurie neperskaitė šios instrukcijos. Vaikus reikėtų prižiūrėti, kad būtų užtikrinta, jog jie su prietaisu nežaidžia.

Šis įrankis nėra skirtas tam, kad jį naudotų asmenys (įskaitant vaikus) su ribotais fiziniais jutiminiais arba protiniais gebėjimais arba neturintys patirties ir (arba) žinių.

¡Spėjimas! Srovės smūgis

Netinkamai prijungus valdymo įtaisą kyla pavojus susižeisti dėl elektros šoko ir gali būti pažeistas prietaisas.

Prieš pradėdami naudoti valdymo prietaisą atidžiai perskaitykite visus pridedamus saugos nurodymus, šioje eksploatavimo instrukcijoje pateikiamus saugos nurodymus ir valdymo prietaiso instrukciją, atkreipkite dėmesį i nuroytas saugos priemones.
■ Prijunkite tik WELLER WX įrankius.
Niekada nenaudokite USB sąsajos išorinių prietaisų aprūpinimui įtampa.

Jei prietaisas sugedęs, gali būti išsikiše laidai, kuriais teka srovė, arba neveikti apsauginis laidas.

Remontuoti gali tik „Weller“ išmokyti asmenys.
Jei pažeistas elektrinio įrankio prijungimo laidas, jį reikia pakeisti specialiai paruoštu prijungimo laidu, kurį galima įsigyti klientų aptarnavimo tarnyboje.

Eksploatuojant valdymo įtaisą kyla pavojus nusideginti prisilietus prie litavimo įrankio. Įrankiai po išjungimo dar ilgokai gali būti karšti.

Kai litavimo įrankio nenaudojate būtinai įdėkite į komplekte esantį apsauginį dėklą.
Vakuumą ir karštą orą prijunkite tik prie tam numatytų jungčių.
Karšto oro lituoklio nenukreipkite j žmones ar degius daiktus.

|Spėjimas! Gaisro ir sprogimo pavojus! Dėl karštu įrankių kyla gaisro pavojus

Kai litavimo įrankio nenaudojate būtinai įdėkite į komplekte esantį apsauginį dėklą.
Karšto oro lituoklio nenukreipkite j žmones ar degius daiktus.
■ Sprogius ir degius daiktus laikykite atokiai.
Neuždenkite jrankio.

Naudojimas pagal paskirti

WELLER WX litavimo įrankių aprūpinimo blokas. Remonto stotį naudokite tik naudojimo instrukcijoje nurodytiems tikslams, t. y. lituoti ir prilituotiems elementams išmontuoti pagal čia nustatytas sąlygas.

Draudžiama siurbti degias dujas ir skysčius.

Įrankį galima naudoti tik su tinkamai įstatytais ir tam skirtais filtr įdėklais. Naudokite pilnus filtr įdėklus.

Irankj naudokite tik vidaus patalpose. Saugokite nuo drègmès ir tiesioginių saulės spindulių.

Naudojimui pagal paskirtj taip pat priskiriama

■ šios instrukcijos laikymasis,
visų kitų papildomų dokumentų laikymasis,
šalyje galiojančių nelaimingų atsitikimų darbo vietoje prevencijos taisyklių laikymasis.

Už savavališkus prietaiso pakeitimus gamintojas neprisiima jokios atsakomybės.

Naudotojų grupės

Tam tikrus darbo etapus gali atlikti tik išmokyti specialistai, nes atliekant darbus rizika ir pavjoaus potencialas yra skirtingi.

Darbo etapas Naudotojų grupės
Litavimo parametrų nurodymas	Techninį išsilavinimą turintis kvalifikuota personalas
Elektrinių atsarginių dalių keitimas	Kvalifikuot elektrikai
Techninės priežiūros intervalų nurodymas	Už saugą atsakingi specialistai
ValdymasFiltrų keitimas	Samdiniai
ValdymasFiltrų keitimasElektrinių atsarginių dalių keitimas	Besimokantieji techniniam išsilavinimui gauti, instruk-tuojami ir prižiūrimi išsilavinimą turinčio specialisto

Prietaiso paruošimas eksploatuoti

Démesio!

Laikykitės atitinkamų prijungtų prietaisų naudojimo instrukcijų.

Prietaisą eksploatuokite, kaip aprašyta skyriuje „Eksploatavimo pradžia“.

Patikrinkite, ar tinklo įtampa atitinka specifikacij lentelėje pateiktus duomenis.

Prie kištukinio lizdo prijunkite tik išjungtą prietaisą. Ijungus prietaisą, mikroprocesorius atlieka savikontrolės testą ir nuskaito įrankyje išsaugotas parametrų vertes.

Nustatytosios ir fiksuotosio temperatūros vertės išsaugomos įrankyje. Faktinė temperatūros vertė pakyla iki nustatytosios temperatūros (= kaitina-mas litavimo įrankis).

Litavimas ir išlitavimas

Litavimo darbus atlikite pagal Jūsų prijungto litavimo įrankio naudojimo instrukcija.

Litavimo antgalių naudojimas

Pirmą kartą jkaitinę parinktą alavuotą litavimo antgalį padenkite lydmetaliu. Taip nuo litavimo antgalio bus pašalintas laikant susidaręs oksido sluoksnis ir nešvarumai.
Per pertraukas tarp litavimų ir padėdami lituoklj patikrinkite, ar ant litavimo antgalio yra pakankamas alavo sluoksnis.
Nenaudokite jokių agresyvių tirpdiklių.
Visada patikrinkite, ar tvirtai įstatėte litavimo antgalį.
Nustatykite kiek galima žemesnę darbinę temperatūrą.
Lituojamai medžiagai parinkite didžiausią galimą litavimo antgalį.
Pagrindinė taisyklė: antgalis turi būti maždaug tokio pat dydžio, kaip litavimo paviršius.

Litavimo antgalj padenkite dideliu alavo sluoksniu, kad litavimo antgalis perduotų didelį šilumos kiekį litavimo vietai.
Jei pertraukos tarp litavimų yra labai ilgos, išjunkite litavimo sistemą arba kai nenaudojate jjunkite „Weller“ temperatūros sumažinimo funkcija.
Jei lituoklio ilgai nenaudosite, antgalj padenkite lydmetaliu.
- Lydmetalj dékite ant lydymo vietos, o ne ant litavimo antgalio.
Litavimo antgalius keiskite tik jiems skirtu įrankiu.
Litavimo antgalio nespauskite per stipriai.

Pastaba

Valdymo įtaisai buvo nustatyti vidutiniam lituoklio antigalių dydžiui. Keičiant arba naudojant kitas antigalių formas galimi nuokrypiai.

Išjungimas dėl perkrovos

Perkrovos metu galia automatiškai sumažinama tam, kad būtų išvengta tinklo mazgo perkrovos.

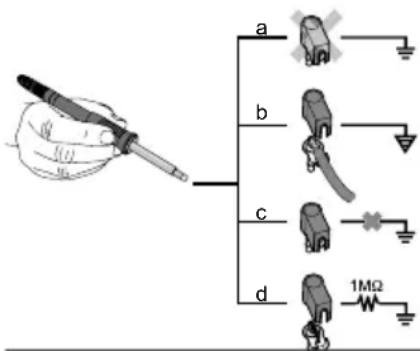

Potencialo išlyginimo įvorė

a b c d 1MΩ

Skirtingai jungiant prie 3,5 mm lizdo, galimi 4 variantai:

a Nuolatinisjžeminimas	be kištuko (gamyklinė komplektacija).
b Potencialoišlyginimo įvorė	su kištuku, išlyginamasis laidas prie vidurinio kontakto.
c Be potencialo su kištuku
d Nenuolatinisjžeminimas	su kištuku ir prilituotu varžu. lžeminimas per pasirinktą varžą.

Imonès irangos atnaujinimas

Pastaba

Vykstant įmonės įrangos atnaujinimui, negalima išjungti stotelės.

1. Stotj išjungti.
2. Ikiškite atminties kortelę i USB sąsają.
3. Stotj jungti.

Imonės įrangos atnaujinimas vykdomas automatiškai. Jei savo stotelėje jau įdiegėte naujesnę įmonės įrangą, ji nekeičiama.

lprastinė ir techninė priežiūra

|Spèjimas!

Prieš atlikdami bet kokius darbus prietaise ištraukite iš lizdo kištuką.

|Spèjimas!

Naudokite tik originalias WELLER atsargines dalis.

|Spėjimas! Pavojus nudegti

Litavimo įrankio antgalį keiskite tik šaltą
Naudodami tinkamus įrankius, keiskite ir valykite tik karštus siurbimo purkštukus.

Karšto oro purkštukus keiskite tik su tinkamais įrankiais

Alavo surinkimo indą valykite arba keiskite tik šaltą

Nešvarų valdymo skydelį valykite tinkama valymo šluoste.

Filtrų keitimas

Reguliariai tikrinkite vakuumo filtrą ar neužterštas ir, jei reikia pakeiskite nauju.

¡Spéjimas!

Jei bus dirbama be filtro vakuuminis siurblys bus sugadintas.

Prieš pradėdami litavimo darbus, patikrinkite, ar įdėtas pagrindinis filtras

Užterštus filtrus reikia utilizuoti kaip specialias atliekas.

Pakeistas prietaiso dalis, filtrus arba prietaisus utilizuokite pagal šalyje galiojančius potvarkius.

Naudokite tinkamas apsaugines priemones.

Budėjimo režimo temperatūra

Meniu iškvieta ▶ Irankių parametrai

Litavimo įrankiai yra su naudojimo atpažinimo įtaisu (jutikliu) rankenoje, kuris nenaudojant litavimo įrankio automatiškai pradeda aušinti iki STANDBY temperatūros

Budėjimo režimo laikas (temperatūros išj.)

Meniu iškvieta ▶ Irankių parametrai

Jei litavimo jrankis nenaudojamas, pasibaigus nustatytam STANDBY laikui atvėsta iki STANDBY temperatūros. Ekrane rodoma STANDBY.

Paspaudus valdymo mygtuką išjungiamas budėjimo režimas. Įrankyje integruotas jutiklis atpažįsta režimo pakeitimą ir išjungia budėjimo režimą, kai tik pajudinamas įrankis.

Parinktis Aprašymas
OFF	budėjimo režimo laikas išjungtas (ga-myklinis nuostatas)
1-999 min	budėjimo režimo laikas, nustatomas individualiai
---	Įrankis nepalaikomas

AUT. IŠJ. laikas (automatinio išjungimo laikas)

Meniu iškvieta ▶ Irankių parametrai

Jei litavimo įrankis nenaudojamas, pasibaigus „AUTO IŠJ.“ laikui, litavimo įrankio kaitinimas išjungiamas.

Kaitinimas išjungiamas nepriklausomai nuo nu- statytos budėjimo funkcijos. Faktinė temperatūra rodoma rodmeniu, tai yra likusios šilumos rodmuo. Ekrane atsiranda AUTO OFF.

Parinktis Aprašymas
OFF	AUT. IŠJ. funkcija išjungta (gamyklinis nuostatas)
1-999 min	AUT. IŠJ. laikas, nustatomas individualiai.

Jautrumas

Meniu iškvieta ▶ ľrankių parametrai

Parinktis Aprašymas

žemas	nejautrus – reaguoja i stipru (ilgą) judesį
normalus standart. (gamyklinis nuostatas)
aukštas	jautrus - reaguoja i lengvą (trumpą) judes
--- Įrankis nepalaikomas

Maks. karšto oro naudojimo trukmė WXHAP

Meniu iškvieta ▶ lrankių parametrai

WXHAP karšto oro srauto jungimo laiką galima riboti pakopomis nuo 0 iki 300 sek. Gamyklinis nuostatas yra 0 sek. ("OFF"), t. y. oro srautas aktyvinamas tol, kol spaudžiamas karšto oro stūmoklio mygtukas arba pasirenkamai naudojamas kojinis jungiklis.

Parinktis Aprašymas
OFF	trukmė neapibrėžta(gamyklinis nuostatas)
1-300 s nustatoma pagal poreikius

Nuokrypis (Temperatūros-Nuokrypis)

Meniu iškvieta ▶ Irankių parametrai

Faktinę lituoklio antgalio temperatūrą galima priderinti įvedant temperatūros nuokrypj ± 40 °C (± 72 °F).

Reguliavimas

Meniu iškvieta ▶ ľrankių parametrai

Nuo funkcijos priklauso litavimo įrankio įkaitimas, kol bus pasiekta nustatyta įrankio temperatūra.

Parinktis Aprašymas
standart.	priderintas (vidutinis) jkaitinimas (gamyklinis nustatymas)
šveln. lėtas	jkaitinimas
stipr greitas	jkaitinimas

Mygtukų užrakinimas WXHAP

Meniu iškvieta ▶ ľrankių parametrai

Parinkus šią funkciją galima pakeisti gamykloje nustatytą WXHAP stūmoklių mygtukų veikimą.

Parink-tis	Aprašymas
OFF –
ON	WXHAP jjungiamas vieną kartą pas-paudus mygtuką ir išjungiamas antrą kartą paspaudus mygtuką.

Proceso langas

Meniu iškvieta ▶ ľrankių parametrai

Proceso lange nustatytas temperatūros diapazonas apibrėžia perjungimo išėjimo be potencialo signalizavimą.

Pastaba

Irankiuose su šviesos diodo žiedu (pvz., „WXDP 120“) apibrėžia proceso lango šviesos diodo žiedo švietimą.

Pastovus švietimas parodo, kad pasiekta pasirinkta temperatūra arba temperatūra yra nurodytame proceso lange.

Mirksėjimas rodo, kad sistema įkaito arba temperatūra yra ne proceso lange.

Kalba

Meniu iškvieta ▶ Stotelės parametrai

CHN	中文
DEN Dansk
ENG English
ESP Español
FIN Suomi

Temperatūros versija °C/°F (temperatūros vienetai) ▶ Meniu iškvieta ▶ Stotelės parametrai

Parinktis Aprašymas

°C	Laipsniai pagal Celsiju
°F	Laipsniai pagal Farenheitą

Slaptažodis (užrakinimo funkcija)

Meniu iškvieta ▶ Stotelės parametrai

Jjungus užraktą, litavimo stotelėje valdomi tik fiksuotosio temperatūros mygtukai. Visų kitų nustatymų nejmanoma keisti, kol stotelė nebus atrakinta.

Pastaba

Jei pasirinkti būtų pateikta tik viena temperatūros vertė, valdymo mygtukus (fiksuotosios temperatūros mygtukai) reikia nustatyti ties vienoda temperatūros verte.

Litavimo stotelės užrakinimas

Nustatytipageidaujamą trijų skaičių blokavimo kodą (tarp 001-999) mygtuku UP / DOWN. Patvirtinkite kodą įvesties mygtuku.

Užraktas yra aktyvus (ekrane rodomas spynos simbolis).

Litavimo stotelès atrakinimas

1. Iškvieskite parametru meniu. Jei yra aktyvus užraktas, automatiškai atsidaro slaptažodžio meniu punktas. Ekrane atsiranda trys žvaigždutės (***)
2. Triju skaičiu blokavimo kodą nustatyti UP / DOWN mygtukais.
3. Patvirtinkite kodą jvesties mygtuku.

Pamiršote kodą?

Kreipkitės i mūsų klientų aptarnavimo tarnybą: [e-mail].

Atskiro kanalo rodymas

Meniu iškvieta ▶ Stotelės parametrai

Norėdami kokybiškiau matyti ekraną, rodymo režimą perjunkite iš 3 kanalų i 1 kanalo rodymą.

Atskiras kanalas rodomas nustačius įrankio kanalo temperatūrą automatiškai neperšokant atgal i 3 kanalu rodymą.

Peršokimas atgal galimas 2 .

Parink-tis	Aprašymas
OFF	Automatinis peršokimas atgal i 3 kanalų rodymą (gamyklinis nuostatas)
ON	Jokio automatinio peršokimo atgal i 3 kanalų rodymą

Pirminės eigos vakuumas

Meniu iškvieta ▶ Stotelės parametrai

Kad siurblys nejsijungtų anksčiau arba kad būtų užtikrintas litavimo vietos išankstinio pašildymo laikas, galima nustatyti jjungimo delsą.

Parink-tis	Aprašymas
0 sec	OFF: pirminės eigos vakuumo funkci-ja išjungta (gamyklinis nuostatas)
1-10 sec	ON: pirminės eigos vakuumo laikas nustatomas

Tuščios eigos vakuumas

Meniu iškvieta ▶ Stotelės parametrai

Kad neužsikimštu išlitavimo kolba, galima nustatyti tuščiosios eigos vakuumo laiką.

Parink-tis	Aprašymas
0 sec	OFF: tuščiosios eigos vakuumo funkcija išjungta (gamyklinis nuostatas)
1-10 sec	ON: tuščiosios eigos vakuumo laikas nustatomas individualiai

Manometro slenkstis

Meniu iškvieta ▶ Stotelės parametrai

Su šia funkcija galima apibrėžti išlitavimo įrankio techninės priežiūros intervalą. Vertė čia nustatoma mbar, dėl kurios elektrinis manometras esant užterštai siurbimo sistemai skleidžia įspėjamajį pranešimą (vakuuminio siurblio LED persijungia iš žalios į raudoną). Nustatyta vertė priklauso nuo naudojamų siurbimo purkštukų.

Nustatomas -400 mbar iki -800 mbar

gamyklinis nuostatas -600 mbar

1. Sistema (antgaliai ir filtrai turi būti laisva.

2. Meniu pasirinkti meniu punktą „Manometro slenkstis“.

3. „Manometro slenkstis“ – su mygtuku UP arba DOWN nustatyti slėgio vertę. LED regulia-vimo kontrolė perjungia iš raudonos į žalią ir atvirkščiai. Su mygtuku UP žemutinį slėgį padidinti nuo 50 iki 80 mbar, suspausti vakuumo žarną ir kontroliuoti, ar kontrolinės lemutės persijungs iš žalios į raudoną.
4. Perimti nustatytus pakeitimus.

Sąsaja COM 1 / 2

Meniu iškvieta ▶ Stotelės parametrai

Parinktis Aprašymas

RS232	Serijinis ryšys su kompiuteriu arba kitais suderinamais WELLER įrankiais (gamyklinis nuostatas).
Air	Sąsaja COM 1 konfigūruojam kaip kojinio jungiklio įvadas, skirtas oro srautui aktyvinti.
Vac	Sąsaja COM 1 konfigūruojam kaip kojinio jungiklio įvadas, skirtas vakuumui aktyvinti.
PickUp	Sąsaja COM 1 konfigūruojam kaip kojinio jungiklio įvadas, skirtas PICK UP vakuumui aktyvinti.
Stop&Go	COM 1 sąsaja naudojama pasirenkamam optiniam siųstuvui valdyti, kad būtų galima šviesolaidžiu perjungti KHE / KHP jungtuvą.Išvadas aktyvinamas naudojant įrankį. Papildomai prijungiamas nulinio potencialo perjungimo išvadas. Išvadas išjungiamas įjungus budėjimo režimą, funkciją AUTO OFF, OFF arba jei įrankis neįstatytas.

Nulinio potencialo jungimo išvadas 1

Meniu iškvieta ▶ Stotelės parametrai

Nulinio potencialo jungimo išvadas 1 yra prie jungties COM 1.

Parinktis Aprašymas

OFF	(gamyklinis nuostatas)
ZeroSmog	Naudojant įrankį nulinio potencialo perjungimo išvadas 1 yra prijungtas. Pasirenkamu adapteriu (WX HUB) galima prijungti tam tikrus ZERO SMOG. Antroje pusėje esanti RS 232 sąsaja veikia toliau.Įjungus budėjimo režimą, funkciją „Auto Off“ (automatinis išjungimas), „Off“ (išjungta) arba jei įrankis neįstatytas, perjungimo išvadas yra atjungtas.

REAR RJ-Socket

max. 50 V / 20 mA

Pastaba

Jei sąsaja COM1 papildomai nustatyta ant STOP&GO, analizuojamas WX HUB pranešimas „Filtras pilnas“ ir, prireikus, ekrane rodomas nurodymas.

Nulinio potencialo jungimo išvadas 2

Meniu iškvieta ▶ Stotelės parametrai

Nulinio potencialo jungimo išvadas 2 yra prie jungties COM 2.

Parinktis Aprašymas

OFF	(gamyklinis nuostatas)
CH 1	Įrankio kanalas 1 valdo jungimo išvadą
CH 1+2	Įrankio kanalas 1 + 2 valdo jungimo išvadą
CH 1+2+3	Įrankio kanalas 1 + 2 + 3 valdo jungimo išvadą

1 6

REAR RJ-Socket

max. 50 V / 20 mA

Pastaba

Jei yra pasiekta darbinė roboto temperatūra, tuomet ekrane rodoma „OK“.

Techniniai duomenys

Remonto stotis WXR 3
Matmenys ilgis x plotis x aukštis	273 x 235 x 102 mm(10,75 x 9,25 x 4,02 inch)
Svoris ca. 6,7 kg
Tinklo įtampa 230 V, 50 Hz	T0053500699120 V, 60 Hz WXR 3100 V 50/60 Hz T0053500199
Imamoji galia 420 W (600 W)
Apsaugos klasė I, antistatinis	korpusasIII, Litavimo įrankis
Saugiklis	Maksimalios srovės išjungiklis 230 V; 2,0 A120 V; 4,0 A
Temperatūrų diapazonas	Laipsniai pagal Celsijų: 100 - 450°C (550°C)Laipsniai pagal Farenheitą: 200 - 850°F (999°F)Reguliuojamos temperatūros diapazonas priklauso nuo įrankio.
Temperatūros tikslumas	± 9 °C (± 17 °F) Priklausymas nuo įrankio (WXHAP 200 ±30 °C / ±80 °F)
Temperatūros stabilumas	± 2 °C (± 4 °F)
Potencialo išlyginimo įvorė	Per 3,5 mm lizdą, esantį galinėje prietaiso sienelėje.
Ekranas	240 x 88 dots / Fono apšvietimas
USB sąsaja	Valdymo įtaisas yra su USB sąsaja įmonės įrangai atnaujinti, paramet- rams nustatyti ir priežiūrai atlikti.
Siurblys (Kartotinis režimas (30/30) s)	Maks. žemutinis slėgis 0,7 barMaks. tekėjimo kiekis 18 l/minMaks. karštas oras 15 l/min
Papildomas vakuuminis siurblys	Maks. žemutinis slėgis0,5 barMaks. tekėjimo kiekis 1,7 l/min

Kliento pretenzijos dėl trūkumu netenka gali-os praėjus vieneriems metams nuo prietaiso pristatymo. Tai negalioja pirkėjo atsakomosioms pretenzijoms pagal §§ 478, 479 BGB.

Pagal mūsų suteiktą garantiją mes atsakome tik tuo atveju, jei garantija dėl medžiagų ir eksploatacijos mūsų buvo suteikta raštiškai ir naudojant terminą „garantija“.

Garantija nebus suteikta, jei prietaisas bus naudojamas netinkamai ir remonto darbus atliks nekvalifik -oti asmenys.

Gamintojas pasilieka teisę i techninius pakeitimus!

Informacijos rasite www.weller-tools.com.

A

Mes patvirtiname, kad aprašyti gaminiai atitinka toliau nurodytu direktyvu nuostatas:

Asmuo, igaliotas sudaryti techninę dokumentaciją.
