HASZNÁLATI ÚTMUTATÓ WXR 3030 Weller

HU Eredeti használati utasítás fordítása

HU Feszültségkiegyenlítő hüvely

HU Hálózati biztosíték

SK Sietová poistka

DK USB-port

FI USB-liitäntä

HU A készülék üzembe helyezése

HU Csatorna kiválasztás

SK Zvol'te kanál

SL Izbira kanala

EE kanali valimine

LV Kanāla izvēle

HU Csatorna ki-/ bekapcsolása

HU Temperatura hömérséklet

HU Rögzített hömérséklet kiválasztása

SK Zvol'te do pamäte fixn teplotu

SL Izbira stalne temperature

HU Rögzített hömérséklet beállítása / mentése

SK Nastavte a uložte do fixn teplotu

SL Nastavitev stalne temperature in shranitev

EE Püsitemperatuuri reguleerimine / salvestamine

HU Érték kiválasztása / beállítása

HU Kilépés a paramétermenüböl

SK Opustíte menu parametrov

SL Zapustili boste meni parametrov.

Köszönjük bizalmát, hogy készülékünket választotta. A gyártás során a legszigorúbb minőségi követelményeket vettük alapul, melyek a készülék kifogástalan működését biztosítják.

Olvassa át alaposan ezt az útmutatót és a mellékelt biztonsági előírásokat a készülék üzembe helyezése és

használata előtt.

Úgy őrizze meg ezt az útmutatót, hogy az minden felhasználó számára hozzáférhető legyen.

Ez az útmutató a készülék biztos és szakszerű üzembe helyezéséről, használatáról, karbantar-tásáról és az egyszerű meghibásodások önálló megszüntetetéséről tartalmaz fontos információkat.

A készülék a technika mai állásának és az elismert biztonságtechnikai szabályoknak megfelelően készült.

Ennek ellenére fennáll a személyi sérülés és az anyagi károk keletkezésének veszélye, ha nem tartja be a kezelési útmutatóban található figyelmeztet - seket, illetve a készülékhez mellékelt biztonsági füzet biztonsági utasításait.

Biztonsági utasítások

Biztonsági okokból gyermekek, 16 éven aluli fiatalkorúak vala-mint a szóban forgó üzemeltetési utasítást nem ismerő személyek nem használhatják a készüléket. A gyermekeket felügyelni kell annak biztosítására, hogy ne játszanak a készülékkel.

A szóban forgó készülék nem való arra, hogy korlátozott fizikai, érzelmi vagy szellemi képességű, illetve tapasztalatlan és/vagy hiányos ismeretekkel rendelkező személyek (gyermekeket is beleértve) használják.

Vigyázat! Áramütés

A vezérlőkészülék szakszerűtlen csatlakoztatása áramütéses sérülést okozhat és károsíthatja a készüléket.

Olvassa el alaposan a mellékelt biztonsági utasításokat, ezen üzemeltetési útmutató biztonsági utasításait, valamint vezérlőkészüléke útmutatóját az üzembe helyezés előtt, és vegye figyelemb a benne leírt óvintézkedéseket.

Csak WELLER WX eszközöket csatlakoztasson.
Soha ne használja az USB portot idegen készülékek feszültségellátására.

A meghibásodott készülék aktív vezetékei szabadon lehetnek, vagy a védőföld nem látja el a funkcióját.

Csak a Weller által kiképzett személyzet végezhet javításokat a készüléken.
Ha sérült az elektromos szerszám csatlakozóvezetéke, akkor egy speciálisan kialakított, az ügyfélszolgálaton kapható csatlakozóvezetékkel kell pótolni.

Vigyázat! Égésveszély

A vezérlőkészülék üzemeltetése közben a forrasztópáka égési sérülést okozhat. Az eszközök a kikapcsolás után még hosszabb ideig forrók maradnak.

Ha nem használja a forrasztópákát, akkor helyezze azt mindig a biztonsági tárolóba.
A vákuumot és a forrólevegőt csak az arra tervezett csatlakozókhoz csatlakoztassa.
A forrólevegős pákát ne irányítsa emberekre vagy gyúlékony tárgyakra.

Vigyázat! Tüz- és robbanásveszély! Tüzveszély a forró eszközök miatt

Ha nem használja a forrasztópákát, akkor helyezze azt mindig a biztonsági tárolóba.
A forrólevegős pákát ne irányítsa emberekre vagy gyúlékony tárgyakra.
Tartsa távol a robbanékony és gyúlékony tárgyakat.
■ Ne takarja be a készüléket.

Rendeltetésszerű használat

Tápegység WELLER WX forrasztóeszközökhöz. A javítóállomást kizárólag az üzemeltetési utasításban megadott forrasztási és kiforrasztási célokra használja, az itt megadott feltételek mellett.

Éghető gázokat vagy folyadékokat tilos elszívni.

A készülék csak kifogástalanul behelyezett és arra tervezett szűrőkartusokkal üzemeltesse.

Cserélje ki a tele levő szűrőkartusokat.

A készüléket csak belső helyiségekben használja. Óvja nedvességtől és közvetlen napsugárzástól.

A készülék rendeltetésszerű használata magában foglalja azt is, hogy

Ön betartja az útmutatóban foglaltakat,
Ön minden további kísérő dokumentációt figyelemb vesz,
Ön betartja az alkalmazás helyén érvényes nemzeti balesetvédelmi előírásokat.

A készüléken önhatalmúlag végzett módosításokért a gyártó nem vállal felelősséget.

Felhasználói csoportok

A különböző nagyfokú kockázatok és veszélyforrások miatt egyes munkafolyamatokat csak képzett szakemberek végezhetnek.

Munkafolyamat Felhasználói csoportok
A forrasztási paraméterek előírásai	Műszaki képzettségű szakszemélyzet
Elektromos alkatrészek cseréje Villamos szakember
A karbantartási időintervallumok előírásai	Biztonsági szakember
KezelésSzűrőcsere	Laikusok
KezelésSzűrőcsereElektromos alkatrészek cseréje	Műszaki tanulók egy képzett szakember irányítása és felügyelete mellett

A készülék üzembe helyezése

Figyelem!

Vegye figyelembe a csatlakoztatott készülékek mindenkori üzemeltetési útmutatóját.

A készüléket az „Üzembe helyezés“ fejezetben leírtak alapján helyezze üzembe.

Ellenőrizze, hogy megegyezik-e a há- lózati feszültség a típustábla adataival.

Csak kikapcsolt állapotban csatlakoztassa a készüléket a csatlakozó aljzatba.

A készülék bekapcsolása után a mikroprocesszor elvégzi az öntesztet és kiolvassa a szerszámban tárolt paraméter értékeket.

A páka előírt és rögzített hőmérséklete szintén el lesz tárolva. A hőmérséklet tényleges értéke az előírt hőmérséklet értékéig emelkedik (= a forrasztópáka fűtése folyamatban).

Forrasztás és kiforrasztás

A forrasztást a csatlakoztatott forrasztópáka üzemeltetési útmutatójában leírtak szerint végezze el.

A pákahegyek kezelése

Az első felfűtéskor a szelektív és cinezhető forrasztócsúcsot nedvesítse meg forraszanyaggal. Ez eltávolítja a tárolás folyamán kialakult oxidréteget és szennyeződéseket a pákahegyről.
A forrasztás szüneteiben és a forrasztópáka letétele előtt ügyeljen arra, hogy a forrasztócsúcs jól be legyen kenve forraszanyaggal.
■ Ne használjon túl agresszív folyasztószert.
■ Mindig ügyeljen a forrasztócsúcsok helyes illeszkedésére.
A munkahömér sékletet a lehető legalacsonyabbra válassza.
Válassza a lehető legnagyobb pákahegyet az alkalmazáshoz.
Ökölszabály: kb. akkorát, mint a forrasztási pont

Gondoskodjon a forrasztócsúcs és a forrasztási hely közötti nagy felületű hőátadásról azáltal, hogy jól beónozza a forrasztócsúcsot.
Hosszabb munkaszünetek idejére kapcsolja ki a forrasztóberendezést, vagy használja a Weller-funkciót a hömérséklet csökkentésére.
- Ónozza be a forrasztócsúcsot, mielőtt a forrasztópákát hosszabb időre leteszi.
A forraszanyagot közvetlenül a forrasztási helyre adagolja, ne a forrasztócsúcsra.
A forrasztócsúcsokat a hozzá tartozó szerszámmal cserélje.
■ Ne fejtsen ki mechanikai erőt a forrasztócsúcsra.

Figyelmeztetés

A vezérlőkészüléket közepes méretű forrasztócsúcshoz szabályozták be. A forrasztócsúcsok cseréje vagy más csúcsformák használata eltéréseket okozhat.

Túlterhelésvédelem

Az állomás túlterhelésének elkerülése érdekében túlterheléskor a teljesítmény automatikusan csökken.

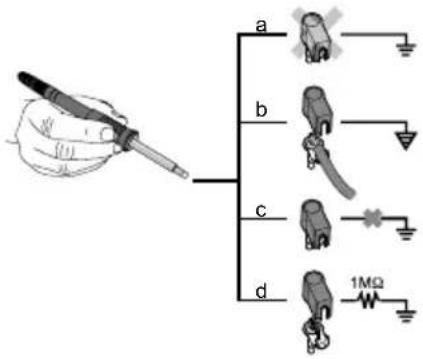

Feszültségkiegyenlítő hüvely

a b c d 1MΩ

A 3,5 mm-es kapcsolóérintkezős hüvely különböző bekötéseivel 4 változat lehetséges:

a	Közvetlen földelés	csatlakozódugó nélkül (szállítási állapot).
b	Feszültségkiegyenlítő hüvely	csatlakozódugóval, kiegyenlítő vezeték a középső érintkezőn.
c Potenciálmentes csatlakozódugóval
d Közvetlen földelés csatlakozódugóval és beforrasztott ellenállással. Földelés a választott ellenálláson keresztül.

Firmware frissítés végrehajtása

Figyelmeztetés

A firmware frissítés ideje alatt a munkaállomást nem szabad kikapcsolni.

1. Kapcsolja ki az állomást.
2. Dugja be az USB tárolót az USB csatlakozóba.
3. Kapcsolja be az állomást.

A firmwar frissítés automatikusan lefut. Amennyiben a munkaállomáson újabb verziójú firmwar van telepítve, akkor ez nem lesz módosítva.

Ápolás és karbantartás

Vigyázat!

Mielőtt bármilyen munkához kezd a gépen, áramtalanítsa (húzza ki a konnektorból)!

Vigyázat!

Csak eredeti WELLER alkatrészeket használjon.

Vigyázat! Égésveszély

A forrasztócsúcs cseréjét csak hideg állapotban végezze.
A szívófúvókák cseréjét és tisztítását csak forró állapotban végezze megfelelő szerszámmal.
A forrólevegő-fúvókákat csak megfelelő szerszámmal cserélje.
Az óngyűjtő tartályt csak hideg állapotban tisztítsa és cserélje.

Tisztítsa meg a kezelőpanelt arra alkalmas tisztítókendővel, ha az elszennyeződött.

Szűrőcsere

Rendszeresen ellenőrizze a vákuum szűrőjének tisztaságát, és ha szükséges, cserélje ki.

Vigyázat!

Ha szűrő nélkül dolgozik a vákuumszivattyúval, akkor az tönkremehet.

A forrasztás megkezdése előtt ellenőrizze, hogy be van-e helyezve a fő szűrő!

A szennyezett szűrőket veszélyes hulladékként kell kezelni.

A kicserélt készülékalkatrészeket, szűrőt vagy a használt készüléket az Ön országának előírásai szerint ártalmatlanítsa.

Viseljen megfelelő védőfelszerelést.

Készenléti hőfok

Menü előhívása ▶ Szerszámparaméter

A forrasztóeszközök markolatba épített használati felismeréssel (érzékelővel) rendelkeznek, amely a forrasztóeszköz nem használása esetén a hűtési folyamatot automatikusan elindítja a standby (készenléti) hőmérsékletre történő szabályozáshoz.

Készenléti idő (hőmérséklet-lekapcsolás)

Menü előhívása ▶ Szerszámparaméter

Ha nem használja a forrasztóeszközt, akkor a beállított standby (készenléti) idő elteltével a hőmérséklet a standby (készenléti) hőmérsékletre csökken. A kijelzőn „Standby” („Készenléti üzemmód”) jelenik meg.

Az kezelőgomb megnyomásával a készenléti állapot befejeződik. A pákába integrált szenzor felismeri az állapotváltozást és kikapcsolja a készenléti állapotot, miután a páka meg lesz mozdítva.

Opció Leírás
OFF	készenléti idő ki van kapcsolva (gyári beállítás)
1-999 min	készenléti idő , egyénileg beállítható
--- Az eszköz nincs alátámasztva.

AUTO-KI idő (automatikus kikapcsolási idő)

Menü előhívása ▶ Szerszámparaméter

Amikor nem használja a forrasztópákát, az AUTO-OFF idő eltelte után a forrasztópáka fűtése lekapcsol.

A hömérséklet-lekapcsolás a beállított készenléti funkciótól függetlenül megtörténik. A tényleges hömérséklet kerül kijelzésre, és a maradványhő kijelzésére szolgál. A kijelzőn megjelenik a „AUTO-OFF” felirat.

Opció Leírás
OFF az AUTO-OFF funkció ki van kapcsolva (gyári beállítás)
1-999 min	az AUTO-OFF idő egyénilegbeállítható.

Érzékenység

Menü előhívása ▶ Szerszámparaméter

Opció Leírás

alacsony	nem érzékeny – erős (hosszú) mozdulatra reagál
normál normál (gyári beállítás)
magas	érzékeny - könnyed (rövid) mozdulatra reagál
--- Az eszköz nincs alátámasztva.

Forrólevegő max. időtartama WXHAP

Menü előhívása ▶ Szerszámparaméter

A WXHAP forrólevegő-áramának bekapcsolási ideje 1 másodperces lépésközzel 0 - 300 másodperc közé korlátozható. A gyári beállítás 0 másodperc („OFF“), azaz a légáram addig aktív, míg a forrólevegős páka gombját vagy az opcionális lábkapcsolót nyomva tartja.

Opció Leírás
OFF	nincs meghatározott időtartam (gyári beállítás)
1-300 s egyenként beállítható

Offszet (Hőmérséklet-Offszet)

Menü előhívása ▶ Szerszámparaméter

A tényleges forrasztócsúcs-hőmérséklet egy hőmérséklet-eltérési érték bevitelével ± 40 °C-kal (± 72 °F) módosítható.

Teljesítmény

Menü előhívása ▶ Szerszámparaméter

Ez a funkció meghatározza a forrasztópáka felfűtési jelleggörbéjét a beállított pákahőmérséklet eléréséhez.

Opció Leírás

normál	hozzáigazított (közepes) felfütés (gyári beállítás)
minimum lassú felfütés
maximum gyors felfütés

Billentyűzár WXHAP

Menü előhívása ▶ Szerszámparaméter

Ezzel a funkcióval a WXHAP páka gyárilag beállított billentyűműködési módja módosítható.

Opció Leírás

OFF –
ON	A WXHAP az első billentyűnyomásra bekapcsol, a következő billentyűnyomásra kikapcsol.

Folyamatablak

Menü előhívása ▶ Szerszámparaméter

A folyamatablakban beállított hömérséklet- tartomány meghatározza a potenciálmentes kapcsolási kimeneti jelek jellegét.

Állandó világítás jelenti a kiválasztott hőmérséklet elérését, ill. ahőmérséklet tartását a megadott folyamatablakon belül.

Figyelmeztetés

A villogás a rendszer felfütését, ill. a hőmérséklet folyamatablakon kívüli értékét jelzi.

A LED körlámpával (pl. WXDP 120) felszerelt pákáknál a folyamatablakot a LED körlámpák világítási viszonyai határozzák meg.

Nyelv

Menü előhívása ▶ Állomás paraméter

CHN	中文
DEN Dansk
ENG English
ESP Español
FIN Suomi

Hőmérséklet-verzió °C/°F (hőmérsékletegység)

Menü előhívása ▶ Állomás paraméter

Opció Leírás

°C	Celsius
°F	Fahrenheit

Jelszó (reteszelési funkció)

Menü előhívása ▶ Állomás paraméter

A reteszelés bekapcsolása után a forrasztóberendezésen csak a rögzített hőmérséklet gombok működnek. A többi beállítás csak a javítóállomás kireteszelése után módosítható ismét.

Figyelmeztetés

Amennyiben csak egy hőmérsékletet kiván engedélyezni, az kezelőgombokat (rögzített hőmérséklet gombok) azonos hőmérsékletértékre kell beállítani.

A forrasztóberendezés reteszelése

Állítsa be a kívánt háromjegyű reteszelőkódot (001-999 között) az UP / DOWN gomb segítségével. Hagyja jóvá a kódot a bevitel gombbal.

A reteszelés aktív (a kijelzön egy lakat látható).

A forrasztóberendezés reteszelésének feloldása

1. Paramétermenü előhívása. Amennyiben a reteszelés aktív, a jelszó-menüpont automatikusan megnyílik. A kijelzőn megjelenik három csillag (***).
2. Állítsa be a háromjegyű reteszelőkódot az UP / DOWN gomb segítségével.
3. Hagyja jóvá a kódot a bevitel gombbal.

Elfelejtette a kódot?

Kérjük, forduljon ügyfélszolgálatunkhoz: [e-mail]

Egycsatornás kijelzés

Menü előhívása ▶ Állomás paraméter

Az áttekinthetőbb kijelzés céljából a 3-csatornás kijelzési mód 1-csatornásra kapcsolható át.

Egycsatornás kijelzés esetén egy szerszámcstatorna hömérsékletének beállítása után nem történik automatikus visszaugrás a 3-csatornás kijelzésre.

A visszaugrás a 2 gombbal lehetséges.

Opció Leírás

OFF	Automatikus visszaugrás 3-csatornás kijelzésre (gyári beállítás)
ON Nincs	automatikus visszaugrás3-csatornás kijelzésre

Előremenő vákuum

Menü előhívása ▶ Állomás paraméter

A szivattyú idő előtti bekapcsolásának meg- akadályozására vagy a forrasztóállomás előírt előmelegítési idejének biztosítására beállítható a bekapcsolás késleltetése funkció

Opció Leírás

0 sec	OFF: az előremenő vákuum funkció kikapcsolva (gyári beállítás)
1-10 sec	ON: az előremenő vákuum ideje egyénileg

Vákuum utánfutása

Menü előhívása ▶ Állomás paraméter

A kiforrasztópáka eltömödésének megakadályozására beállítható a vákuum utánfutási ideje.

Opció Leírás

0 sec	OFF: a vákuum utánfutása funkció kikapcsolva (gyári beállítás)
1-10 sec	ON: a vákuum utánfutási ideje egyé-nileg beállítható

Nyomásmérő határérték

Menü előhívása ▶ Állomás paraméter

Ezzel a funkcióval definiálhat a kiforrasztó eszköz karbantartási időintervalluma. Itt egy olyan érték kerül rögzítésre mbarban, amelynél az elektromos nyomásmérő elszennyeződött szívórendszer esetén figyelmeztet jelzést vált ki (a vákuumsziv-attyú LED-je zöldről pirosra vált). A beállított érték a használt szívófúvókáktól függ.

Beállítható -400 mbar -0 -800 mbar

gyári beállítás -600 mbar

1. A rendszernek (csúcsok és szűrők) szabadnak kell lennie.

2. Válassza a menüben a „Manometerschwelle” („Nyomásmérő határérték”) menüpontot.

3. Állítsa be a „Manometerschwelle” („Nyomásmérő határérték”) nyomásértéket az UP vagy DOWN gombbal. A szabályozó-ellenőrző LED pirosról zöldre ide-oda kapcsol. Az UP gombbal növelje a vákuumot 50 - 80 mbarral, nyomja össze a vákuumtömlőt, és ellenőrizze, hogy az ellenőrzőlámpa zöldről pirosra kapcsol-e.

4. Vegye fel a beállított módosítást.

Interfész COM 1 / 2

Menü előhívása ▶ Állomás paraméter

Opció Leírás
RS232	Soros kommunikáció PC-vel vagy egyéb kompatibilis Weller készülékkel (gyári beállítás).
Air	A COM 1 portot lábkapcsoló bemenetként konfigurálj a rendszer a légáram aktiválásához.
Vac	A COM 1 portot lábkapcsoló bemenetként konfigurálj a rendszer a vákuum aktiválásához.
PickUp	A COM 1 portot lábkapcsoló bemenetként konfigurálj a rendszer a PickUp vákuum aktiválásához.
Stop&Go	A COM 1 portot opcionális optikai adapter vezérlésére használja a rendszer, amelynek segítségével fényvezetőn át egy KHE/KHP kapcsolható.Szerszám használata esetén a kimenet aktiválódik. Emellett a potenciálmentes kapcsolókimenet zárása is megtörténik. A kimenet ki van kapcsolva Standby, Auto Off, Off esetén, vagy ha nincs szerszám csatlakoztatva.

Potenciálmentes kapcsolókimenet 1

Menü előhívása ▶ Állomás paraméter

A potenciálmentes 1. kapcsolókimenet a COM 1 csatlakozásnál található.

Opció Leírás
OFF	(gyári beállítás)
ZeroSmog	A potenciálmentes 1. kapcsolókimenet egy eszköz használatakor zár. Opcionális adapterrel (WX HUB) bizonyos Zero Smog készülékek csatlakoztathatók. A hátoldalon lévő RS 232 port továbbra is működőképes.A kapcsolókimenet nyitva van Standby, Auto Off, Off esetén, vagy ha nincs szerszám csatlakoztatva.

1 6

REAR RJ-Socket

max. 50 V / 20 mA

Figyelmeztetés

Amennyiben a COM 1 port kiegészítésképpen „Stop&Go” funkcióra van beállítva, a „Filter voll“ („Szűrő tele“) üzenetet a WX HUB kiértékeli, és a kijelzőn szükség esetén megjelenik egy útmutató.

Potenciálmentes kapcsolókimenet 2

Menü előhívása ▶ Állomás paraméter

A potenciálmentes 2. kapcsolókimenet a COM 2 csatlakozásnál található.

Opció Leírás
OFF	(gyári beállítás)
CH 1	Szerszámcsatorna 1 Vezérli a kapcsolókimenetet
CH 1+2	Szerszámcsatorna 1 + 2 Vezérli a kapcsolókimenetet
CH 1+2+3	Szerszámcsatorna 1 + 2 + 3 Vezérli a kapcsolókimenetet

1 6

REAR RJ-Socket
max. 50 V / 20 mA

Figyelmeztetés

Amennyiben a robot elérte a munkahömérsékletet, a kijelzön egy – ok – jelenik meg.

Műszaki Adatok

Javítóállomás WXR 3
Méretek H x Sz x M 273 x 235	x 102 mm(10,75 x 9,25 x 4,02 inch)
Tömeg ca. 6,7 kg
Hálózati feszültség 230 V, 50 Hz T0053500699120 V, 60 Hz WXR 3100 V 50/60 Hz T0053500199
Teljesítményfelvétel 420 W (600 W)
Érintésvédelmi osztály I, antisztatikus házIII, Forrasztószerszám
Biztosíték	Túláram kioldó 230 V; 2,0 A120 V; 4,0 A
Hőmérséklet-tartomány Celsius: 100 - 450°C (550°C)Fahrenheit: 200 - 850°F (999°F)A szabályozható hőmérséklettartomány a szerszámtól függ.
Hőmérséklet-pontosság	± 9 °C (± 17 °F) Szerszámfüggő (WXHAP 200 ±30 °C / ±80 °F)
Hőmérséklet-stabilitás	± 2 °C (± 4 °F)
Feszültségkiegyenlítő hüvely	3,5 mm-es kapcsolókilincs-hüvelyen keresztül a készülék hátoldalán.
Kezelőpanel	240 x 88 dots / Háttérvilágítás
USB csatlakozó	A vezérlőkészülék USB porttal van felszerelve a firmwar frissítéshez, a paraméterezéshez és az ellenőrzéshez.
Szivattyú (Szakaszos üzem-mód (30/30) s)	Max. vákuum 0,7 barMax. szállítási mennyiség 18 l/minForrólevegő max. 15 l/min
Kiegészítő vákuumszivattyú	Max. vákuum0,5 barMax. szállítási mennyiség 1,7 l/min

Hibaüzenetek és hibaelhárítás

Jelzés/tünet Lehetséges ok Hibaelhárító intézkedések
Kijelző „- - -“	A szerszám nem lett felismerveA szerszám meghibásodott	Ellenőrizze a szerszámcsatlakozását a készülékhezEllenőrizze a csatlakoztatott szerszámot
A kijelző nem működik (a kijelző ki van kapcsolva)	Nincs hálózati feszültség	Kapcsolja be a hálózati kapcsolótEllenőrizze a hálózati feszültségetEllenőrizze a készülék biztosítékát
A kiforrasztószerszámon nincs vákuum	A vákuum nincs csatlakoztatvaA kiforrasztófúvóka eltömődöttSzivattyú meghibásodott	Csatlakoztassa a vákuumtömlőt a vákuumcsatlakozóraTartsa karban tisztító szerszámmal a kiforrasztófúvókát
A kiforrasztószerszámon nem elegendő a vákuum	A kiforrasztószerszámszűrőpatrona megteltFőszűrő tele	Cserélje ki a kiforrasztószerszámszűrőpatronátCserélje ki a forrasztóallomás főszűrőjének betétét
A forrólevegős pákánál nincs levegő	Levegőtömlő nincs csatlakoztatvaFőszűrő tele	Csatlakoztassa vagy ellenőrizze a levegőtömlőtCserélje ki a főszűrőbetétet a forrasztóallomáson

Szimbólumok

	Figyelem!
	Olvassa el a kezelési útmutatót!
	A készüléken való munkavégzés előtt mindig húzza ki a csatlakozó dugót a csatlakozó aljzatból.
	Elektrosztatikusan veszélyeztetett alkatrészekhez alkalmas dizájn és munkahely
	Feszültségkiegyenlítő hüvely
	Biztosíték
	Biztonsági transzformátor
	CE-jelölés
	Egyesült királyságbeli megfelelőségi jelölés

Forrasztás

Kiforrasztás

Forrólevegő

Ártalmatlanítás

Az elektromos és elektronikus berendezések hulladékait elkülönítve kell gyűjteni és ártalmatlanítani. Az ártalmatlanítás előtt távolítsa el az izzókat a berendezésekből. A helyi hatóságo- knál vagy szakkereskedőjénél tájékozódjon a hulladékudvarokról és gyűjtőhelyekről. A helyi rendelkezésektől függően a kiskereskedők kötelesek lehetnek az elektromos és elektronikus berendezések hulladékait ingyenesen visszavenni. Az elektromos és elektronikus berendezések hulladékainak újrahasználatával és újrahasznosításával járuljon hozzá a nyersanyagszükséglet csökkentéséhez. Az elektromos és elektronikus berendezések hulladékai értékes újrahasznosítható anyagokat tartalmaznak, melyek környezetvédelmi szempontból nem megfelelő ártalmatlanítás esetén negatív hatással lehetnek a környezetre és az Ön egészségére. Ártalmatlanítás előtt törölje a használt készüléken lévő lehetséges személyes adatokat.

A szennyezett szüröket veszélyes hulladékként kell kezelni. A kicserélt készülékalkatrészeket, szüröt vagy a használt készüléket az Ön országának előírásai szerint ártalmatlanítsa.

Garancia

A vevő szavatossági igényei a készülék vevőhöz történt kiszállításától számított egy év után elévülnek. Ez nem vonatkozik a vevő BGB (Német Szövetségi PTK) §§ 478, 479 szerinti viszontkereseti igényére.

Az általunk rendelkezésre bocsátott garancia értelmében csak akkor állunk jót, ha a készülék tulajdonságaira és tartósságára vonatkozó garanciát írásba foglaltuk és a „Garancia“ fogalma alatt bocsátottuk ki.

A garancia érvényét veszíti szakszerűtlen használat esetén, illetve ha szakképzetlen személyek végeznek rajta módosításokat.

A müszaki változtatások jogát fenntartjuk!

További információkért kérjük, látogasson el a weboldalra www.weller-tools.com.

Spájkovanie a odspájkovanie

HU EU-megfelelőségi nyilatkozat

Kijelentjük, hogy a megnevezett termékek teljesítik a következő irányelvek előírásait:

A műszaki dokumentáció összeállítására jogosult személy.
