NAVODILA ZA UPORABO WXR 3030 Weller

SL Prevod izvirnih navodil

SL Vtičnica za izenačevanje potenciala

DK Netsikring

FI Verkkosulake

SL Omrežna varovalka

EE Võrgukaitse

SL Začetek dela z napravo

SL Izbira/nastavitev vrednosti

EE Väärtuse valik/seadmine

Med izdelavo so bili uporabljeni najzahtevnejši standardi kakovosti, ki zagotavljajo brezhibno delovanje naprave.

Pred zagonom naprave in preden začnete z delom v celoti preberite ta navodila in priložena varnostna

navodila.

Navodila shranite tako, da bodo dostopna vsem uporabnikom.

V teh navodilih so podane pomembne informacije za varen in pravilen zagon naprave, upravljanje in vzdrževanje ter popravilo manjših motenj na napravi.

Naprava je izdelana v skladu z najnovejšimi tehničnimi standardi in priznanimi varnostnotehničnimi pravili.

Kljub temu obstaja nevarnost poškodb oseb ali predmetov, će ne upoštevate varnostnih navodilih iz priloženega zvezka ter varnostnih opozoril v teh navodilih.

Varnostna navodila

Naprave zaradi varnosti ne smejo uporabljati otroci, osebe, mlajše od 16 let, kakor tudi osebe, ki niso seznanjene z navodili za uporabo. Otroke je potrebno nadzorovati, da se zagotovi, da se z napravo ne bodo igrali.

Naprava ni namenjena uporabi s strani oseb (vključno z otroci), ki imajo omejene fizične senzorične ali duševne sposobnosti, pomanjkljive izkušnje ali pomanjkljivo znanje.

Opozorilo! Električni udar

Zaradi nestrokovnega priklopa krmilne naprave obstaja nevarnost poškodb zaradi udara električnega toka in poškodovanja naprave.

Pred začetkom uporabe krmilne naprave skrbno preberite vsa priložena varnostna opozorila, varnostna opozorila v teh navodilih za uporabo kot tudi navodila za vašo krmilno napravo in upoštevajte previdnostne ukrepe, ki so zapisani v njih.

- Priklapljajte samo orodja WELLER WX.

Vrat USB nikoli ne uporabljajte za napajanje drugih naprav.

Pri okvarjeni napravi je možno, da aktivni vodniki prosto ležijo ali pa ozemljitveni vodnik ne deluje.

■ Popravila lahko izvaja le osebje, ki ga izšola družba Weller.

Če se poškoduje priključni kabel električnega orodja, ga je treba zamenjati s posebnim priključnim kablom, ki ga dobite pri servisni službi.

Opozorilo! Nevarnost opeklin

Pri uporabi krmilne naprave obstaja nevarnost opeklin na spajkalnem orodju. Orodja lahko ostanejo vroča še daljši čas po izklopu.

Če spajkalnika ne potrebujete, ga vedno odložite v varovalni odlagalnik.

Podtlak in vroč zrak priklapljajte samo na predvidene priključke.

Spajkalnika na vroči zrak ne usmerjajte v ljudi ali proti vnetljivim predmetom.

Opozorilo! Nevarnost požara ali eksplozije! Nevarnost požara zaradi vročih orodij

Če spajkalnika ne potrebujete, ga vedno odložite v varovalni odlagalnik.
Spajkalnika na vroči zrak ne usmerjajte v ljudi ali proti vnetljivim predmetom.
Napravi ne približujte eksplozivnih ali gorljivih predmetov.
Naprave ne prekrivajte.

Napajalna enota za spajkalna orodja WELLER WX.

Servisno postajo uporabljajte izključno v skladu z nameni, navedenimi v navodilih za uporabo, in sicer za spajkanje in odspajkanje pod tu navedenimi pogoji.

Odsesavanje gorljivih plinov in tekočin ni dovoljeno.

Napravo uporabljajte samo s pravilno vstavljenimi in predvidenimi filtrskim kartušami.

Polne filtrsk kartuše zamenjajte.

Napravo uporabljajte samo v zaprtih prostorih. Zaščitite jo pred vlago in pred neposrednim sončnim sevanjem.

Namenska uporaba vključuje tudi, da

■ upoštevate za navodila,
■ upoštevate vse ostale spremljevalne dokumente,
da na kraju uporabe upoštevate nacionalne predpise za preprečevanje nesreč.

Za samovoljno opravljene spremembe naprave izdelovalec ne prevzema nobenega jamstva.

Skupine uporabnikov

Zaradi različnih stopenj tveganja in nevarnosti smejo določene delovne korake izvajati samo izšolani strokovnjaki.

Delovni korak Skupine uporabnikov
Vnos parametrov spajkanja	Strokovno osebje s tehnično izobrazbo
Menjava električnih nadomestnih delov	Strokovnjak električar
Vnos intervalov vzdrževanja Varnostno osebje
UporabaMenjava filtr	Laiki
UporabaMenjava filtrMenjava električnih nadomestnih delov	Usposabljanje oseb za delo na tehničnem področjupod vodstvom in nadzorom izšolanega strokovnegaosebja

Začetek dela z napravo

Pozor!

Upoštevajte navodila za uporabo priklopljenih naprav.

Napravo zaženite tako, kot je opisano v poglavju „Zagon naprave“.

Preverite, ali omrežna napetost ustreza podatkom na ploščici s podatki.

Orodje priključite v vtičnico samo, kadar je izključeno.

Po vklopu naprave mikroprocesor izvede samodejni test in prebere vse v orodju shranjene vrednosti parametrov.

Želena in stalna temperatura sta shranjeni v orodju. Dejanska temperatura narašča, dokler ni dosežena želena temperatura (= spajkalno orodje se segreva).

Spajkanje in odspajkanje

Spajkanje izvajajte v skladu z navodili za uporabo priklopljenega spajkalnega orodja.

Ravnanje s spajkalnimi konicami

Pri prvem segrevanju prevlecite selektivno spajkalno konico s spajko. Tako s spajkalne konice odstranite sloj oksidov in nečistoče, ki se na njej naberejo med skladiščenjem.
V času premora in kadar spajkalnik odložite, pazite, da bo spajkalna konica dobro prevlečena s spajko.
■ Ne uporabljajte preveč agresivnega fluksa
Vedno pazite, da je spajkalna konica pravilno vložena.
Izberite čim nižjo delovno temperaturo.
Za uporabo izberite največjo možno obliko spajkalne konice.
Groba ocena: približno tako veliko kot mesto spajkanja.

Zagotovite veliko površino za prenos toplote med spajkalno konico in mestom spajkanja, tako da spajkalno konico pravilno prevlečete s spajko.
- Pri daljšem premoru spajkalnik izklopite ali uporabite Wellerjevo funkcijo za znižanje temperature, ko naprave ne uporabljate.
- Preden spajkalnik za dlje časa odložite v odlagalnik, prevlecite konico s spajko.
Spajko nanesite neposredno na mesto spajkanja in ne na spajkalno konico.
Spajkalne konice menjajte z ustreznim orodjem.
■ Ne pritiskajte na spajkalno konico.

Napotek

Krmilne naprave so bile nastavljene za srednjo velikost spajkalne konice. Zaradi menjave konic ali zaradi uporabo drugih spajkalnih konic lahko pride do odstopanj.

Izklop zaradi preobremenitve

Da ne bi prišlo do preobremenitve postaje, se samodejno zmanjša moč.

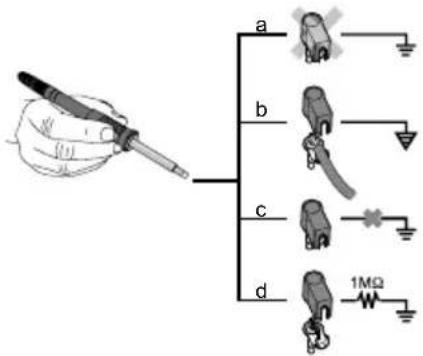

Vtičnica za izenačevanje potenciala

a b c d 1MΩ

Različne vezave zaskočne vtičnice 3,5 mm omogočajo štiri različice:

a	Trda ozemljitev	brez vtiča (tovarniška nastavitev).
b Vt	čnica za izenačevanje potenciala	z vtičem, izenačevalni vod na srednjem kontaktu.
c Brez potenciala		z vtičem.
d	Mehka ozemljitev	z vtičem in prispajkanim uporom.Ozemljitev preko izbranega upora.

Posodobitev firmware-a

Napotek

Med posodobitvijo firmware-a postaje ne smete izklopiti.

1. Izključite postajo.
2. Vstavite ključ v vmesnik USB.
3. Vključite postajo.

Posodobitev firmware- bo opravljena samodejno (glejte sl. 34). Če je na vaši postaji novejša različica firmware-a ta ne bo prepisana.

Nega in vzdrževanje

Opozorilo!

Pred vsemi deli na napravi izvlecite vtikač iz vtičnice.

Opozorilo!

Uporabljajte samo originalne rezervne dele WELLER.

Opozorilo! Nevarnost opeklin

Vakuumska črpalka se pri delu brez filtr uniči.

Pred začetkom spajkanja kontrolirajte, ali je vstavljen glavni filter

Z umazanimi filtri morate ravnate kot z nevarnimi odpadki.

Zamenjane dele naprave, filtre in stare naprave odstranite v skladu z nacionalnimi predpisi.

Uporabljajte primerno zaščitno opremo.

Temperatura v stanju pripravljenosti

Priklic menija ▶ Parameter orodja

Spajkalna orodja imajo v ročaju senzor, ki zaznava uporabo. Če orodja ne uporabljate, se samodejno vklopi ohlajanje na temperaturo v stanju pripravljenosti (Standby).

Čas stanja pripravljenosti (izklop ogrevanja)

Priklic menija ▶ Parameter orodja

Če spajkalnika ne uporabljate, se bo temperatura po izteku nastavljenega časa pripravljenosti znižala na temperaturo v stanju pripravljenosti (Standby). Na ekranu se pojavi napis „Standby“.

S pritiskom na upravljalno tipko končate stanje pripravljenosti. Senzor, ki je vgrajen v orodju, zazna spremembo stanja in deaktivira stanje pripravljenosti, takoj ko orodje premaknete.

Opcija Opis
OFF	čas stanja pripravljenosti je izklopljen (tovarniška nastavitev)
1-999 min	čas stanja pripravljenosti, individual-no nastavljiv
--- Orodje ni podprto

Čas samodejnega izklopa (AUTO-OFF)

Priklic menija ▶ Parameter orodja

Če spajkalnika ne uporabljate, se bo gretje spaj-kalnika po izteku nastavljenega časa za samodejni izklop izklopilo.

Izklop ogrevanja se opravi neodvisno od nastavljene funkcije pripravljenosti (Standby). Prikaz dejanske temperature služi kot prikaz preostale toplote, na ekranu se pojavi „AUTO-OFF“.

Opcija Opis
OFF Funkcija AUTO-OFF je izklopljena (tovarniška nastavitev)
1-999 min	Čas funkcije AUTO-OFF, individual-no nastavljiv.

Občutljivost

Priklic menija ▶ Parameter orodja

Opcija Opis

majhna	neobčutljivo – reagira na močne (dolge) premike
normalna standardno (tovarniška nastavitev)
visoko	občutljivo - reagira na lahke (katke) premike
--- Orodje ni podprto

maks. trajanje vročega zraka WXHAP

Priklic menija ▶ Parameter orodja

Čas vklopa toka vročega zraka za WXHAP lahko omejite od 0 do 300 v korakih po 1. Tovarniška nastavitev je 0 s („OFF“), t.j. tok zraka je aktiviran, dokler sta pritisnjena tipka na spajkalniku na vroč zrak oziroma opcijsko nožno stikalo.

Opcija Opis
OFF	trajanje ni določeno(tovarniška nastavitev)
1-300 s individualno nastavljiv

offset (Temperaturno-offset)

Priklic menija ▶ Parameter orodja

Dejanska temperatura spajkalne konice se lahko z vnosom temperaturne razlike spremeni za ±40 °C (±72 °F).

Krmiljenje

Priklic menija

Parameter orodja

Funkcija določa način segrevanja spajkalnega orodja, dokler ni dosežena nastavljena temperatura orodja.

Opcija Opis
standard-no	prilagojeno (srednje) segrevanje(tovarniška nastavitev)
počasno počasno segrevanje
hitro hitro segrevanje

Zapora tipk WXHAP

Priklic menija ▶ Parameter orodja

S to funkcijo lahko spremenite tovarniško nastavljeno odzivanje tipke spajkalnika WXHAP.

Opcija Opis
OFF –
ON Spaj	kalnik WXHAP vklopite s prvim pritiskom na tipko, z drugim pritiskom pa ga izklopite.

Okno za prikaz poteka

Priklic menija ▶ Parameter orodja

Temperaturno območje, ki je nastavljeno v oknu za prikaz poteka, določa obnašanje signala izklopa izhoda brez potenciala.

Napotek

Pri orodjih s svetlobnim obročem z LED-diodami (npr. WXDP 120) določa okno za prikaz poteka svetilnost svetlobnega obroča z LED- diodami.

Če sveti neprekinjeno, to pomeni, da je dosežena nastavljena temperatura oz. temperatura znotraj danega okna za prikaz poteka.

Utripanje pomeni, da se sistem segreva oz. temperatura še ni znotraj okna za prikaz poteka.

Jezik Priklic menija Parametri postaje

CHN	中文
DEN Dansk
ENG English
ESP Español
FIN Suomi

Geslo (funkcija zapore procesnih parametrov)

Priklic menija ▶ Parametri postaje

Po vklopu zaklepanja lahko na spajkalni postaji uporabljate le še tipke za stalno temperaturo. Vse ostale nastavitve se do deblokiranja zaklenjene.

Napotek

1. Prikličite meni parametrov. Če je zaklepanje aktivno, se samodejno odpre točka menija Geslo. Na zaslonu se prikažejo tri zvezdice (***)
2. Nastavite trimestno kodo zaklepanja s tipkama UP / DOWN.
3. Potrdite kodo s tipko za vnos.

Ste pozabili šifro?

Obrnite se na našo podporo za stranke: [e-mail]

Prikaz posameznih kanalov

Priklic menija ▶ Parametri postaje

Za boljši pregled podatkov na ekranu lahko preklapljate med prikazom treh in enega kanala.

Ko je prikazan posamezni kanal, po nastavitvi temperature kanala orodja ne pride do samodejne-ga preklopa nazaj na prikaz 3 kanalov.

Za vrnitev uporabite tipko 2 .

Opcija Opis

OFF Samodejna vrnitev na prikaz 3 kanalov (tovarniška nastavitev)

ON Brez samodejne vrnitve na prikaz 3 kanalov

Predtek podtlaka

Priklic menija ▶ Parametri postaje

Da bi preprečili predčasen vklop črpalke ali omogočili določen čas predgrevanja mesta spajkanja, lahko nastavite čas zakasnitve vklopa.

Opcija Opis

0 sec OFF: funkcija predteka podtlaka je izključena (tovarniška nastavitev)

1-10 sec ON: ~ as predteka podtlaka, individu-alno nastavljiv

Iztek podtlaka

Priklic menija ▶ Parametri postaje

Da se izognete zamašitvi odspajkalnika, lahko nastavite čas izteka podtlaka.

Opcija Opis

0 sec OFF: funkcija izteka podtlaka je izključena (tovarniška nastavitev)

1-10 sec ON: ~ as izteka podtlaka, individualno nastavljiv

Prag manometra

Priklic menija ▶ Parametri postaje

S to funkcijo lahko določite interval vzdrževanja odspajkalnika. Tu določite vrednost v mbar, kjer električni manometer pri umazanem sesalnem sistemu sproži alarmno opozorilo (LED-dioda vakuumske črpalke spremeni barvo iz zelene v rdečo). Nastavljena vrednost je odvisna od uporabljenih sesalnih šob.

Nastavljivo -400 mbar do -800 mbar tovarniška nastavitev -600 mbar

1. Sistem (konice in filtri mora biti prost.

2. V meniju izberite točko „Manometerschwelle“ (Prag manometra).

3. Vrednost tlaka „Manometerschwelle“ (prag manometra) nastavite s tipkama UP in DOWN. LED-dioda za optično kontrolo regulacije preklaplja med rdečo in zeleno barvo. S tipko UP povečajte podtlak za 50 do 80 mbar, stisnite skupaj cev za podtlak in preverite, ali barva kontrolne lučke preklopi iz zelene na rdečo.
4. Potrdite nastavljeno spremembo.

Vmesnik COM 1 / 2

Priklic menija ▶ Parametri postaje

Opcija Opis
RS232	Serijska komunikacija z osebnim računalnikom ali z drugimi združljivimi napravami Weller (tovarniška nastavitev).
Air	Vmesnik COM 1 je konfigurira kot vhod nožnega stikala za aktiviranje zračnega toka.
Vac	Vmesnik COM 1 je konfigurira kot vhod nožnega stikala za aktiviranje podtlaka.
PickUp	Vmesnik COM 1 je konfigurira kot vhod nožnega stikala za aktiviranje podtlaka za pobiranje.
Stop&Go	Vmesnik COM 1 se uporablja za aktiviranje opcijskega optičnega pretvornika za upravljanje stikalne naprave KHE/KHP prek svetlobnega vodnika.Pri uporabi orodja se aktivira izhod. Poleg tega se sklene brezpotencialni izhod. Izhod je izklopljen pri Standby (stanje pripravljenost), Auto Off (samodejni izklop), Off (izklop) ali ko ni priključeno nobeno orodje.

Brezpotencialni izhod 1

Priklic menija ▶ Parametri postaje

Brezpotencialni izhod 1 je na priključku COM 1.

Opcija Opis
OFF (tovarniška nastavitev)
ZeroSmog Brezpotencialni izhod 1 je med uporabo orodja sklenjen. Prek opcijskega adapterja (WX HUB) lahko priključite določene dodatke Zero Smog. Vmesnik RS 232 na zadnji strani deluje naprej.Izhod je odprt pri Standby (stanje pripravljenost), Auto Off (samodejni izklop) ali ko ni vstavljeno nobeno orodje.

1 6

REAR RJ-Socket max. 50 V / 20 mA

Napotek

Če je vmesnik COM1 dodatno nastavljen na „Stop&Go“, WX HUB spremlja sporočila „filter je poln“ in na ekranu se po potrebi pokaže opozorilo.

Brezpotencialni izhod 2

Priklic menija ▶ Parametri postaje

Brezpotencialni izhod 2 je na priključku COM 2.

Opcija Opis

OFF (tovarniška nastavitev)

CH 1 Kanal orodja 1 krmili izhod

CH 1+2 Kanal orodja 1 + 2 krmili izhod

CH 1+2+3 Kanal orodja 1 + 2 + 3 krmili izhod

1 6

REAR RJ-Socket

max. 50 V / 20 mA

Napotek

Ko je dosežena delovna temperatura robota, se na zaslonu prikaže – ok –.

Tehnični Podatki

Servisna postaja WXR 3
Mere D x Š x V 273 x 235 x 102 mm(10,75 x 9,25 x 4,02 inch)
Teža pribl. ca. 6,7 kg
Omrežna napetost 230 V, 50 Hz T0053500699120 V, 60 Hz WXR 3100 V 50/60 Hz T0053500199
Poraba moči 420 W (600 W)
Stopnja zaščite I, antistatično ohišjeIII, Spajkalnik
Varovalka	Pretokovna varovalka 230 V; 2,0 A120 V; 4,0 A
Temperaturno območje	Celzij: 100 - 450°C (550°C)Fahrenheit: 200 - 850°F (999°F)Temperaturno območje regulacije je odvisno od orodja.
Temperaturna natančnost	± 9 °C (± 17 °F) Odvisno od orodja (WXHAP 200 ±30 °C / ±80 °F)
Stabilnost temperature	± 2 °C (± 4 °F)
Vtičnica za izenačevanje potenciala	S pomočjo 3,5 mm zaskočne vtičnice na zadnji strani naprave.
Ekran	240 x 88 dots / Osvetljeno ozadje
Vmesnik USB	Krmilna naprava je opremljena z vmesnikom USB za posodobitve firmware-a določanje parametrov in nadzor.
Črpalka (Periodično delovanje (30/30) s)	Maks. podtlak 0,7 barMaks. pretok 18 l/minVroč zrak maks. 15 l/min
Dodatna vakuumská črpalka	Maks. podtlak0,5 barMaks. pretok 1,7 l/min

Sporočila o napakah in odpravljanje napak

Sporočilo/Simptom Možen vzrok	Ukrepi za pomoč
Prikaz „- - -“	■ Orodje ni prepoznano■ Orodje je v okvari	■ Preverite priklop orodja na napravo■ Preverite priklopljeno orodje
Ni prikaza (zaslon je ugasnjen)	■ V omrežju ni napetosti	■ Vklopite omrežno stikalo■ Preverite omrežno napetost■ Preverite varovalko naprave
Na odspajkalniku ni podtlaka	■ Podtlak ni priključen■ Šoba odspajkalnika je zamašena■ Okvara črpalke	■ Priklopite cev za podtlak na nastavek za podtlak■ Šobo odspajkalnika očistite z orodjem za čiščenje
Nezadosten podtlak na odspajkalniku	■ Polna filtrsk kartuša na odspajkalniku■ Poln glavni filte	■ Zamenjajte filtrsk kartušo na odspajkalniku■ Zamenjajte vložek glavnega filtr na spajkalni postaji
na spajkalniku na vroč zrak ni zraka	■ cev za zrak ni priključena■ Poln glavni filte	■ Priključite oz. preverite cev za zrak■ Zamenjajte vložek glavnega filtr na spajkalni postaji

Simboli

Pozor!

Preberite navodila za uporabo!

Preden se lotite kakršnihkoli del na na-pravi, vedno potegnite vtikač iz vtičnice.

Zasnova in delovno mesto ustrezata zahtevam elektrostatičnega praznjenja

Vtičnica za izenačevanje potenciala

Varovalka

Varnostni transformator

Znak CE

Britanska oznaka za združljivost

Spajkanje

Odspajkanje

Vroč zrak

Odstranjevanje

Odpadno električno in elektronsko opremo je treba zbirati ločeno. Odpadne svetlobne vire je treba odstraniti iz opreme. Za nasvet glede recikliranja in zbirnih mest se obrnite na lokalno oblast ali trgovca. V skladu z lokalnimi predpisi so lahko trgovci na drobno obvezani, da morajo brezplačno vzeti nazaj odpadno električno in elektronsko opremo. Vaš prispevek k ponovni uporabi in recikliranju odpadne električne in elektronske opreme pomaga pri zmanjševanju povpraševanja po surovinah. Odpadna električna in elektronska oprema vsebuje dragocene materiale, primerne za recikliranje, ki imajo lahko, će niso odstranjeni na okolju prijazen način, škodljive posledica za okolje in zdravje ljudi. Z odpadne opreme izbrišite osebne podatke, će obstajajo.

Z umazanimi filtr morate ravnate kot z nevarnimi odpadki. Zamenjane dele naprave, filtr in stare naprave odstranite v skladu z nacionalnimi predpisi.

Garancija

Zahtevki kupca zaradi napak, zastarajo v enem letu od dobave. To ne velja za regresne zahtevke kupca po §§ 478, 479 BGB.

Podrobnejše informacije najdete na spletni strani www.weller-tools.com.

Sigurnosna upozorenja

Temperatura režima pripravnosti

reagira na lagan (kratak) pokret ▶ Parametar alata

Lemila imaju funkciju prepoznavanja korištenja (senzor) u ručki koja aktivira automatsko hlađenje pri temperaturi pripravnosti kada se lemilo ne koristi.

Vrijeme na čekanju (temperatura deaktivacija)

reagira na lagan (kratak) pokret ▶ Parametar alata

Ako se lemilo ne koristi, temperatura će se nakon isteka postavljenog vremena pripravnosti spustiti na temperaturu pripravnosti (Standby). Na zaslonu se pojavljuje „Standby“.

Pritiskom upravljačke tipke prekida se stanje pripravnosti. Senzor koji je integriran u alat prepoznaje promjenu stanja i deaktivira stanje pripravnosti čim se alat pomakne.

Pročitati upute za upotrebu!

Izjavljamo, da imenovani izdelki izpolnjujejo določila naslednjih direktiv:

Pooblaščeni za sestavljanje tehnične dokumentacije.
