BRUGSANVISNING WXR 3030 Weller

DK Oversættelse af den originale brugsanvisning

DK Spændingsudligning

DE Netzsicherung

GB Mains fuse

ES Fusible

FR Fusible secteur

DK Ibrugtagning af apparatet

DK Vælg fast temperatur

DK Valg/indstilling værdi

FI Arvon valinta/asetus

Säkerhetsanvisningar

Produktionen er underlagt meget strenge kvalitetskrav, som sikrer en fejlfri funktion af apparatet.

Læs vejledningen og de medfølgende sikkerhedsanvisninger grundigt igennem, før du tager apparatet i brug ejder med apparatet.

Opbevar denne vejledning, så alle brugere har adgang til den.

Denne vejledning indeholder vigtige oplysninger for sikker og korrekt ibrugtagning, betjening og vedligeholdelse af apparatet samt for afhjælpning af simple fejl.

Apparatet er konstrueret i henhold til de nyeste standarder inden for teknik og sikkerhed.

Alligevel er der risiko for person- og tingskade, såfremt De ikke overholder de sikkerhedsanvisninger, som finde i det vedlagte sikkerhedshæfte samt i advarselsanvisningerne i denne vejledning.

Sikkerhedsanvisninger

Af sikkerhedsgrunde må børn og unge under 16 år samt personer, der ikke er fortrolige med denne betjeningsvejledning, ikke benytte apparatet. Pas på, at børn ikke bruger værktøjet som legetøj.

Dette apparat er ikke beregnet til at blive anvendt af personer (herunder børn) med begrænsede fysiske, sensoriske eller åndelige evner eller manglen-de erfaring og/eller manglende viden.

Advarsel! Elektrisk stød

Hvis styreenheden ikke tilsluttes korrekt, er der risiko for tilskadekomst på grund af elektrisk stød, og apparatet kan blive beskadiget.

Læs de vedlagte sikkerhedsanvisninger, sikkerhedsanvisningerne i betjeningsvejledningen samt vejledningen til styreaggregatet helt igennem før ibrugtagning af styreaggregatet, og overhold forsigtighedsforanstaltningerne deri.
- Tilslut kun WELLER WX-værktøj.
Brug aldrig USB-porten som spændingsforsyning for andre apparater.

På et defekt apparat kan aktive ledere være blotlagte eller beskyttelseslederen kan være ude af funktion.

■ Reparationer skal udføres af personer, som er uddannet af Weller.
Hvis elværktøjets netledning er beskadiget, skal den udskiftes med en specialfremstillet netledning, som kan fås vi kundeservice.

Advarsel! Forbrændingsfare

Under drift med styreenheden kan loddeværktøjet forårsage forbrændinger. Værktøj kan være varmt, længe efter at du har slukket.

Læg altid loddeværktøjet fra dig i sikkerhedsholderen, når det ikke bruges.
- Tilslut kun vakuum og varmluft til de dertil beregnede tilslutninger.
- Varmluftkolben må aldrig rettes mod personer eller brændbare genstande.

Advarsell! Brand- og eksplosionsfare! Brandfare på grund af varmt værktøj

Læg altid loddeværktøjet fra dig i sikkerhedsholderen, när det ikke bruges.
- Varmluftkolben må aldrig rettes mod personer eller brændbare genstande.
Hold eksplosive og brændbare genstande på afstand.
■ Apparatet må ikke tildækkes.

Tiltænkt Formål

Forsyningsenhed til WELLER WX-loddeværktøj. Anvend udelukkende reparationsstationen til lodning og aflodnin i henhold til betjeningsvejledningen og under de her nævnte betingelser.

Brændbare gasser og væsker må ikke udsuges.

Apparatet må kun bruges med de dertil beregnede filterpatrone, som skal være indsat korrekt. Udskift fyldte filterpatrone.

Brug kun apparatet indendørs. Skal beskyttes mod fugt og direkte sollys.

Bestemmelsesmæssig brug omfatter også, at

■ Man følger denne vejledning,
■ Man overholder al supplerende dokumentation,
Man overholder nationale arbejdsmiljøforskrifter gældende på anvendelsesstedet.

Producenten fraskriver sig ethvert ansvar for selvudførte forandringer på apparatet.

DK

Brugergrupper

På grund af varierende høje risici og potentielle farer må visse arbejdstrin kun udføres af uddannede fagfolk.

Arbejdstrin Brugergrupper
Fastsættelse af loddeparametre Fagpersonale med teknisk uddannelse
Udskiftning af elektriske af reservedele Elektriker
Fastsættelse af vedligeholdelsesintervaller Sikkerhedsrepræsentant
BetjeningFilterskift	Lægmænd
BetjeningFilterskiftUdskiftning af elektriske af reservedele	Tekniske lærlinge under vejledning og opsyn af en uddannet fagmand

Ibrugtagning af apparatet

Bemærk!

Se betjeningsvejledningen til de tilsluttede apparater.

Tag apparatet i brug som beskrevet i kapitlet „Ibrugtagning“.

Kontroller, om netspændingen stemmer overens med oplysningerne på typeskiltet.

Tilslut kun maskine til stikdåsen i slukket tilstand.

Efter tilkobling af apparatet gennemfører mikroprocessoren en selvtest og udlæser de parameter-værdier, som er lagret i værktøjet.

Den nominelle temperatur og de faste temperaturer er gemt i værktøjet. Den faktiske temperatur stiger til nominal temperatur (= loddeværktøjet opvarmes).

Udfør loddearbejdet i overensstemmelse med betjeningsvejledningen til det tilsluttede loddeværktøj.

Behandling af loddespidser

Påfør loddemiddel på den selektive og fortinningsbare loddespids ved første opvarmning. Dette fjerner oxidbelægninger og urenheder på loddespidsen, som er opstået i forbindelse med opbevaring.
Sørg for, at loddespidsen er godt fortinnet før pauser i loddearbejdet og før fralægning af loddekolben.

■ Anvend ikke for aggressive flusmidle.

Sørg altid for, at loddespidserne sidder korrekt.
Vælg en så lav arbejdstemperatur som mulig.
Vælg den størst mulige loddespidsform i forhold til formålet
Tommelfingerregel ca. lige så stor som loddepuden.

Sørg for varmeoverførsel over en stor flad

mellem loddespids og loddested, idet du sørger for at fortinne loddespidsen ordentligt.

Sluk loddesystemet ved længere pauser i arbejdet, eller anvend Wellers funktion til temperatursænkning, når loddesystemet ikke anvendes.
Påfør loddemiddel på spidsen, før du lægger loddekolben væk i længere tid.
Påfør loddemidlet direkte på loddestedet ikke på loddespidsen.
Udskift loddespidserne med det tilhørende værktøj.
■ Undgå at udøve mekanisk kraft på loddespidsen.

Bemærk

Styreenhederne er indjusteret efter medium loddespidsstørrelser. Afvigelser kan forekomme som følge af spidsudskiftning eller anvendelse af andre former for spidser.

Overbelastningsafbryder

For at undgå overbelastning af stationen reduceres effekten automatisk ved overbelastning.

Spændingsudligning

a b c d 1MΩ

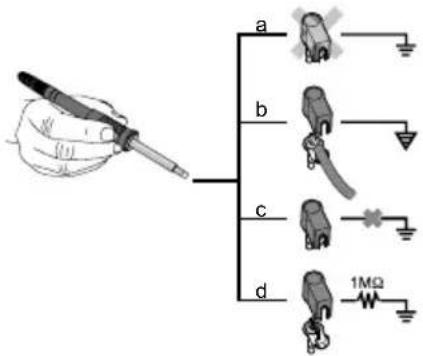

Gennem forskellig indstilling af 3,5 mm klinkebøsningen er 4 varianter mulige:

a Direkte jordet Uden stik (leveringstilstand).
b Spændingsudligning Med stik, udligningsledning på mellem-kontakt.
c Spændingsfri Med stik
d Indirekte jordet	Med stik og modstand loddet i. Jording via den valgte modstand.

Gennemførelse af firmware-opdatering

Bemærk

Man må ikke slukke loddestationen, mens firmware-opdateringen kører.

1. Sluk Station.
2. Sæt hukommelsesmodulet/USB-stikket i USB-porten.
3. Tænd Station.

Firmware-opdateringen gennemføres automatisk. Hvis du allerede har installeret en nyere firmware version, ændres den ikke.

Træk stik ud af stikdåsen før alle arbejder på maskinen.

Advarsel!

Anvend kun originale reservedele.

Advarsell! Forbrændingsfare

■ Skift af loddespids kun i kold tilstand

■ Skift af sugedyse og rengøring kun i varm tilstand med passende værktøj
■ Skift af varmluftdyse kun med passende værktøj
- Tinopsamlingsbeholderen må kun rengøres eller skiftes i kold tilstand

Filterskift

Kontrollér regelmæssigt vakuumfiltrere for snavs, og udskift det om efter behov.

Advarsel!

∅delæggelse af vakuumpumpen ved arbejde uden filte.

Kontroller, før loddearbejderne påbegyndes, at et hovedfilte er lagt i!

Tilsmudsede filtre skal behandles som specialaffald.

Bortskaffelse af udskiftede dele, filtre eller ældre apparater skal ske i henhold til reglerne om affaldshåndtering i det pågældende land.

Brug egnede værnemidler.

Rengør betjeningspanelet med en egnet rengøringsklud, när det er tilsmudset.

Parametermenuen

Standby temp.

Åbning af menu ▶ Tool-parameter

Loddeværktøjet har en brugsregistrering (sensor) i grebet, som automatisk påbegynder afkølingen til standbytemperatur, når værktøjet ikke anvendes.

Standby tid (temperaturafbrydelse)

Åbning af menu ▶ Tool-parameter

Når loddeværktøjet ikke anvendes, sænkes temperaturen til standbytemperatur efter udløbet af den indstillede standbytid. På displayet vises „Standby“.

Hvis man trykker på betjeningstasten afsluttes denne standby-tilstand. Sensoren integreret i værktøjet registrerer tilstandsændringen og deaktiverer standby-tilstanden, så snart værktøjet bevæges.

Funktion	Beskrivelse
OFF	Standby-tid er frakoblet (fabriksind-stilling)
1-999 min	Standby-tid, kan indstilles individuelt
--- Værktøj	understøttes ikke

AUTO-OFF tid (automatisk slukketid)

Åbning af menu ▶ Tool-parameter

Hvis loddeværktøjet ikke anvendes, slukkes loddeværktøjets varmesystem efter udløb af AUTO-OFF- tiden.

Temperaturen afbrydes uafhængigt af den indstillede standbyfunktion. Den faktiske temperatur vises af en indikator, og derved vises restvarmen. På displayet vises „AUTO-OFF“.

Funktion Beskrivelse
OFF AUTO	-OFF-funktionen er deaktiveret (fabriksindstilling)
1-999 min	AUTO-OFF-tid, kan indstilles individuelt.

Følsomhed

Åbning af menu ▶ Tool-parameter

Funktion Beskrivelse

Lav ufølsom – reagerer på kraftige (langvarige) bevægelser

Normal Standard (fabriksindstilling)

Høj følsom - reagerer på lette (kortvarige) bevægelser

--- Værktøj understøttes ikke

Maks. varmluftsvarighed WXHAP

Åbning af menu ▶ Tool-parameter

Tilkoblingstiden for WXHAP's varmluftsstrøm kan begrænses i trin på 1 fra 300 sekunder. Standardindstillingen er 0 sek. („OFF“), dvs. luftstrømmen aktiveres, så længe tasten på varmluftskolben eller fodkontakten (ekstratilbehør) er trykket ned.

Funktion Beskrivelse
OFF	Der er ikke definere nogen varighed (fabriksindstilling)
1-300 s	Kan indstilles individuelt

Offset (Temperatur-Offset)

Åbning af menu ▶ Tool-parameter

Den reelle loddespidstemperatur kan via indtastning af temperatur- offset justeres med ± 40 °C (± 72 °F).

Vælg område

Åbning af menu ▶ Tool-parameter

Funktionen bestemmer loddeværktøjets opvarmning for at nå den indstillede værktøjstemperatur.

Funktion Beskrivelse

Standard ilbasset (mellem) opvarmning (fabrik-sindstilling)

Min. langsom opvarmning

Max. hurtig opvarmning

Låsning af taster WXHAP

Åbning af menu ▶ Tool-parameter

Med denne funktion er det muligt at ændre de fabriksindstillede tasteegenskaber for WXHAP-koblen.

Funkti-on	Beskrivelse
OFF –
ON	WXHAP tændes med et tryk på tasten og slukkes med endnu et tryk.

Procesvindue

Åbning af menu ▶ Tool-parameter

Det temperaturområde, der er indstillet i procesvinduet, bestemmer signaleringen ved den spændingsfri udgang.

Bemærk

Ved værktøj med LED ringlys (f. eks. WXDP 120) bestemmer procesvinduet lysforholdet på LED ringlyset.

Konstant lys betyder, at den forvalgte temperatur er opnået, hhv. at temperaturen er inden for det anførte procesvindue.

Blinkende lys signalerer, at systemet opvarmes, hhv. at temperaturen er uden for procesvinduet.

Sprog

Åbning af menu

Stationsparameter

CHN	中文
DEN	Dansk
ENG	English
ESP	Español
FIN	Suomi

Funktion Beskrivelse

°C	Celsius
°F	Fahrenheit

Efter tilkobling af låsefunktionen kan man på loddestationen kun betjene fasttemperaturtasterne. Alle andre indstillinger er fastlåste, så længe låsefunktionen er tilkoblet.

Bemærk

Hvis der kun skal være en temperaturværdi til rådighed, skal betjeningstasterne (fast-temperatur-taster) indstilles til den samme temperaturværdi.

Lukning af loddestation

Indstil den ønskede trecifrede läsekode (mellem 001-999) med tasten UP / DOWN. Bekræft koden med returtasten.

Oplåsning af loddestation

1. Hentning af parametermenu. Hvis blokeringen er aktiv, åbnes adgangskode-menupunktet automatisk. På displayet vises tre stjerner (***).
2. Indstil den trecifrede låsekode ved hjælp af UP / DOWN-taster.
3. Bekræft koden med returtasten.

Glemt kode?

Kontakt venligst vores kundeservice: [e-mail]

Enkeltkanalsvisning

Åbning af menu ▶ Stationsparameter

For at få en mere overskuelig displayvisning kan visningstilstanden ændres fra 3-kanals til 1-kanals visning.

Fra enkeltkanalsvisningen returneres ikke automatisk til 3-kanals visning efter indstilling af temperaturen for en værktøjskanal.

Returnering er mulig ved hjælp af 2 .

Funkti-on	Beskrivelse
OFF Automatisk returnering til 3-kanals visning (fabriksindstilling)
ON Ingen automatisk returnering til 3-kanals visning

Vakuum-forløb

Åbning af menu ▶ Stationsparameter

Der kan indstilles en tilkoblingsforsinkelse for at forhindre, at pumpen starter for tidligt eller sikre, at en definere opvarmningstid for loddestedet overholdes.

Funkti-on	Beskrivelse
0 sec OFF	: Vakuum-forløb er deaktiveret (fabriksindstilling)
1-10 sec	ON: Vakuum-forløbstid, kan indstilles individuelt

Vakuum-efterløb

Åbning af menu ▶ Stationsparameter

For at forhindre at afloddekolbe tilstoppes, kan der indstilles en vakuum-efterløbstid.

Funkti-on	Beskrivelse
0 sec OFF	: Vakuum-efterløb er deaktiveret (fabriksindstilling)
1-10 sec	ON: Vakuum-efterløbstid, kan indstil-les individuelt

Manometertærskel

Åbning af menu ▶ Stationsparameter

Med denne funktion kan afloddeværktøjet vedligeholdelsesinterval defineres Herunder fastlægges den værdi i mbar, hvor det elektriske manometer ved tilsmudset sugesystem udløser en advarselsmeddelelse (vakuumpumpens lysdio-de skifter fra grøn til rød). Den indstillede værdi afhænger af de anvendte sugedyser.

Kan indstilles -400 mbar til -800 mbar fabriksindstilling -600 mbar

1. Systemet (spidser og filtre skal være frit.

2. Vælg menupunktet „Manometertærskel“ i menuen.

3. Indstil „Manometertærskel“-trykværdien med tasten UP eller DOWN. Lysdioden for reguleringskontrol skifter frem og tilbage fra rød til grøn. Forøg undertrykket med 50 mbar til 80 mbar med tasten UP, tryk vakuumslangen sammen og kontrollér, om kontrollampen skifter fra grøn til rød.
4. Overtag den indstillede ændring.

Interface COM 1 / 2

Äbning af menu ▶ Stationsparameter

Funktion Beskrivelse

RS232 Seriel kommunikation med pc eller andre kompatible Weller-apparater (fabriksindstil-ling).
Air	Porten COM 1 konfigurere som fodkontaktindgang, til aktivering af luftstrømmen.
Vac	Porten COM 1 konfigurere som fodkontaktindgang, til aktivering af vakuum.
PickUp	Porten COM 1 konfigurere som fodkontaktindgang, til aktivering af PickUp-vakuum.
Stop&Go Porten	COM 1 anvendes til aktivering af en optotransmitter for at kunne aktivere en KHE/KHP-koblingsenhed via en lysleder.Ved anvendelse af et værktøj aktiveres udgangen. Endvidere lukkes den potentialfri koblingsudgang. Udgangen er deaktiveret ved Standby, Auto Off, Off eller når der ikke er isat noget værktøj.

Potentialfri koblingsudgang 1

Åbning af menu ▶ Stationsparameter

Den potentialfri koblingsudgang 1 befinde sig ved tilslutningen COM 1.

Funktion Beskrivelse

OFF (fabriksindstilling)
ZeroSmog	Den potentialfri koblingsudgang 1 lukkes ved brug af et værktøj. Med adapteren (WX HUB), der fås som ekstraudstyr, kan bestemte Zero Smog tilsluttes. RS 232 porten på bagsiden fungerer fortsat.Koblingsudgangen er åben ved Standby, Auto Off, Off eller når der ikke er isat noget værktøj.

1 6

REAR RJ-Socket
max. 50 V / 20 mA

Bemærk

Hvis porten COM1 desuden indstilles til „Stop&Go“, analyseres meddelelsen „Filter fyldt“ af WX HUB, og der vises efter behov en meddelelse på displayet.

Potentialfri koblingsudgang 2

Åbning af menu ▶ Stationsparameter

Den potentialfri koblingsudgang 2 befinde sig ved tilslutningen COM 2.

Funktion Beskrivelse

OFF (fabriksindstilling)
CH 1	Værktøjskanal 1 Styrer koblingsudgangen
CH 1+2	Værktøjskanal 1 + 2 Styrer koblingsudgangen
CH 1+2+3	Værktøjskanal 1 + 2 + 3 Styrer koblingsudgangen

1 6

REAR RJ-Socket

max. 50 V / 20 mA

Bemærk

Hvis arbejdstemperaturen for robotten er opnået, vises – ok - på displayet.

Tekniske Data

Reparationsstation WXR 3
Dimensioner L x B x H 273 x	235 x 102 mm(10,75 x 9,25 x 4,02 inch)
Vægt ca. 6,7 kg
Netspænding 230 V, 50 Hz	T0053500699120 V, 60 Hz WXR 3100 V 50/60 Hz T0053500199
Effektoptagelse 420 W (600 W)
Beskyttelsesklasse I, Kabinet	antistatiskIII, Loddeværktøj
Sikring	Overstrømsudløser 230 V; 2,0 A120 V; 4,0 A
Temperaturområde Celsius:	100 - 450°C (550°C)Fahrenheit: 200 - 850°F (999°F)Regulerbart temperaturinterval afhænger af værktøjet.
Temperaturnøjagtighed	± 9 °C (± 17 °F) Værktøjsafhængig (WXHAP 200 ±30 °C / ±80 °F)
Temperaturstabilitet	± 2 °C (± 4 °F)
Spændingsudligning	Over en 3,5 mm klinkebøsning på apparatets bagside.
Display	240 x 88 dots / Baggrundsbelysning
USB-port	Styreenheden er udstyret med en USB-port til opdatering af firmware parametrering og overvågning.
Pumpe (Intermitterende drift (30/30) s)	Maks. undertryk 0,7 barMaks. transportmængde 18 l/minVarmluft maks. 15 l/min
Ekstra vakuumpumpe	Maks. undertryk0,5 barMaks. transportmængde 1,7 l/min

Fejlmeldinger og fejlafhjælpning

Melding/symptom Mulig årsag Mulig afhjælpning
Visning „- - -“	Værktøj ikke identificeretVærktøj defekt	Tjek tilslutningen af værktøjet på apparatetTjek tilsluttet værktøj
Ingen displayfunktion (display slukket)	manglende netspænding	Tænd for hovedafbryderenTjek netspændingenTjek apparatsikring
Manglende vakuum ved aflo - deværktøj	Vakuum ikke tilsluttetAfloddedys tilstoppetPumpe defekt	Tilslut vakuumslangen til vakuumtilslutningenRens afloddedys med rengøringsværktøj
Manglende vakuum ved aflo - deværktøj	Filterpatron ved aflodd - værktøj fuldHovedfilte fyldt	Udskift filterpatrone ved afloddeværktøjeUdskift hovedfilterindsatse ved loddestationen
Der er ingen luft på varmlufts-kolben	Luftslange ikke tilsluttetHovedfilte fyldt	Tilslut eller kontrollér luftslangeSkift hovedfilterindsat på loddestationen

Symboler

	Bemærk!		Lodning
	Læs betjeningsvejledningen!		Aflodnin
	Før gennemførelse af arbejder på apparat skal stikket altid trækkes ud af stikkontakten.		Varmluft
	ESD-korrekt design og ESD-korrekt arbejdsplads		BortskaffelseAffald af elektrisk og elektronisk udstyr skal indsamles og bortskaffes særskilt.Fjern lysmidler fra udstyret, inden det bortskaffes. Spørg efter genbrugsstationer og indsamlingssteder hos de lokale myndigheder eller din fagforhandler. Alt efter de lokale bestemmelser kan detailhandlende være forpligtede til gratis at tage affald af elektrisk og elektronisk udstyr tilbage.Bidrag til at nedbringe behovet for råmaterialer ved at genbruge og genanvende dit affald af elektrisk og elektronisk udstyr.Affald af elektrisk og elektronisk udstyr indeholder værdifulde, genanvendelige materialer, som kan have en negativ effekt på miljøet og dit helbred ved ikke miljørigtig bortskaffelse. Slet inden bortskaffelsen nemenrelaterede data, som måtte hofind
	Spændingsudligning
	Sikring
	Sikkerhedstransformator
	CE-mærke
[c2XC]	Britisk konformitetsmærke

Garanti

Købers reklamationsret forældes et år efter, at va- ren er kommet i dennes besiddelse. Dette gælder ikke for købers regreskrav i henhold til §§ 478, 479 BGB (tysk ret).

Vi hæfter kun for garantier afgivet af os, såfremt beskaffenheds- og holdbarhedsgarantien er tildelt skriftligt af os under anvendelse af begrebet „Garanti“.

Garantien bortfalder ved forkert brug eller indgreb udført af ukvalificered personer.

Forbehold for tekniske ændringer!

Mere information fås på www.weller-tools.com.

Vi erklærer, at de nævnte produkter opfylder bestemmelserne i følgende direktiver:

Bemyndiger udarbejdelse af den tekniske dokumentation.
