BEDIENUNGSANLEITUNG WXR 3030 Weller

DE Originalbetriebsanleitung

DE Potentialausgleich

GB Equipotential bonding

ES Equipotencial

FR Compensation de potentiel

DE USB-Schnittstelle

GB USB port

ES Interfaz USB

FR Interface USB

IT Interfaccia USB

PT Interface USB

NL USB-poort

SV USB-port

DE Schnittstelle

GB Interface

ES Interfaz

FR Interface

IT Interfaccia

PT Interface

NL Interface

SV Gränssnitt

DK Interface

DE Kanal ein-/ ausschalten

DE Festtemperatur auswählen

DE Festtemperatur einstellen und speichern

DE Auswahl/Einstellung Wert

GB Select/set value

Wir danken Ihnen für das mit dem Kauf dieses Geräts erwiesene Vertrauen.

Bei der Fertigung wurden strengste Qualitätsanforderungen zugrunde gelegt, die eine einwandfreie Funktion des Gerätes sicherstellen.

Lesen Sie diese Anleitung und die beiliegenden Sicherheitshinweise vor Inbetriebnahme und bevor Sie mit dem arbeiten vollständig durch.

Bewahren Sie diese Anleitung so auf, dass sie für alle Benutzer zugänglich ist.

Diese Anleitung enthält wichtige Informationen, um das Gerät sicher und sachgerecht in Betrieb zu nehmen, zu bedienen, zu warten und einfache Störungen selbst zu beseitigen.

Das Gerät wurde entsprechend dem heutigen Stand der Technik und den anerkannten sicherheitstechnischen Regeln hergestellt.

Trotzdem besteht die Gefahr von Personen- und Sachschäden, wenn Sie die Sicherheitshinweise im beiliegenden Sicherheitsheft sowie die Warnhinweise in dieser Anleitung nicht beachten.

Sicherheitshinweise

Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die nicht mit dieser Betriebsanleitung vertraut sind, das Gerät nicht benutzen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden.

Warnung! Stromschlag

Durch unsachgemäßes Anschließen des Steuergeräts besteht Verletzungsgefahr durch Stromschlag und das Gerät kann beschädigt werden.

Lesen Sie die beiliegenden Sicherheitshinweise, die Sicherheitshinweise dieser Betriebsanleitung sowie die Anleitung Ihres Steuergeräts vor Inbetriebnahme des Steuergeräts vollständig durch und beachten Sie die darin gegebenen Vorsichtsmaßnahmen.
Schließen Sie nur WELLER WX-Werkzeuge an.
■ Verwendung Sie niemals den USB-Port als Spannungsversorgung für Fremdgeräte.

Bei defektem Gerät können aktive Leiter frei liegen oder der Schutzleiter ohne Funktion sein.

■ Reparaturen müssen durch von Weller ausgebildete Personen erfolgen.
Ist die Anschlussleitung des Elektrowerkzeugs beschädigt, muss sie durch eine speziell vorgerichtete Anschlussleitung ersetzt werden, die über die Kundendienstorganisation erhältlich ist.

Warnung! Verbrennungsgefahr

Beim Betrieb des Steuergeräts besteht Verbrennungsgefahr am Lötwerkzeug. Werkzeuge können nach dem Ausschalten noch längere Zeit heiß sein.

■ Legen Sie das Lötwerkzeug bei Nichtgebrauch immer in der Sicherheitsablage ab.
Schließen Sie Vakuum und Heißluft nur an den dafür vorgesehenen Anschlüssen an.
Den Heißluftkolben nicht auf Personen oder brennbare Gegenstände richten.

Warnung! Brand- und Explosionsgefahr!

Brandgefahr durch heiße Werkzeuge

Legen Sie das Lötwerkzeug bei Nichtgebrauch immer in der Sicherheitsablage ab.
Den Heißluftkolben nicht auf Personen oder brennbare Gegenstände richten.
■ Halten Sie explosive und brennbare Gegenstände fern.
Gerät nicht bedecken.

Bestimmungsgemäße Verwendung

Versorgungseinheit für WELLER WX-Lötwerkzeuge.

Verwenden Sie die Reparaturstation ausschließlich gemäß dem in der Betriebsanleitung angegebenen Zweck zum Löten und Entlöten unter den hier angegebenen Bedingungen.

Brennbare Gase und Flüssigkeiten dürfen nicht abgesaugt werden.

Das Gerät darf nur mit korrekt eingesetzen und dafür vorgesehenen Filterkartuschen betrieben werden.

Ersetzen Sie volle Filterkartuschen.

Gerät nur in Innenräumen verwenden. Vor Feuchtigkeit und direkter Sonneneinstrahlung schützen.

Der bestimmungsgemäße Gebrauch schließt auch ein, dass

■ Sie diese Anleitung beachten,
■ Sie alle weiteren Begleitunterlagen beachten,
- Sie die nationalen Unfallverhütungsvorschriften am Einsatzort beachten.

Für eigenmächtig vorgenommene Veränderungen am Gerät wird vom Hersteller keine Haftung übernommen.

Benutzergruppen

Aufgrund unterschiedlich hoher Risiken und Gefahrenpotentiale dürfen einige Arbeitsschritte nur von geschulten Fachkräften ausgeführt werden.

Arbeitsschritt Benutzergruppen
Vorgabe der Lötparameter Fachpersonal mit technischer Ausbildung
Auswechseln von elektrischen Ersatzteilen Elektrofachkraft
Vorgabe von Wartungsintervallen Sicherheitsfachkraft
BedienenFilterwechsel	Laien
BedienenFilterwechselAuswechseln von elektrischen Ersatzteilen	Technische Auszubildende unter Anleitung und Aufsicht einer ausgebildeten Fachkraft

Gerät in Betrieb nehmen

Achtung!

Beachten Sie die jeweiligen Betriebsanleitungen der angeschlossenen Geräte.

Nehmen Sie das Gerät wie im Kapitel „Inbetriebnahme“ beschrieben in Betrieb.

Überprüfen Sie, ob die Netzspannung mit der Angabe auf dem Typenschild übereinstimmt.

Gerät nur ausgeschaltet an die Steckdose anschließen.

Nach dem Einschalten des Gerätes führt der Mikroprozessor einen Selbsttest durch und liest die im Werkzeug gespeicherten Parameterwerte aus.

Solltemperatur und Festtemperaturen sind auf dem Werkzeug gespeichert. Temperatur-Istwert steigt bis zur Solltemperatur (= Lötwerkzeug wird aufgeheizt).

Löten und Entlöten

Führen Sie die Lötarbeiten gemäß der Betriebsanleitung Ihres angeschlossenen Lötwerkzeuges durch.

Behandlung der Lötspitzen

Benetzen Sie beim ersten Aufheizen die selektive und verzinnbare Lötspitze mit Lot. Dies entfernt lagerbedingte Oxydschichten und Unreinheiten der Lötspitze.
Achten Sie bei Lötpausen und vor dem Ablegen des Lötkolbens darauf, dass die Lötspitze gut verzinnt ist.
■ Verwenden Sie keine zu aggressiven Flussmittel.
Achten Sie immer auf den ordnungsgemäßen Sitz der Lötspitzen.
Wählen Sie die Arbeitstemperatur so niedrig wie möglich.
Wählen Sie die für die Anwendung größtmögliche Lötspitzenform
Daumenregel: ca. so groß wie das Lötpad.
Sorgen Sie für einen großflächige Wärmeüber-

gang zwischen Lötspitze und Lötstelle, indem Sie die Lötspitze gut verzinnen.

Schalten Sie bei längeren Arbeitspausen das Lötsystem aus oder verwenden Sie die Weller Funktion zur Temperaturabsenkung bei Nichtgebrauch.
Benetzen Sie die Spitze mit Lot, bevor Sie den Lötkolben für längere Zeit ablegen.
■ Geben Sie das Lot direkt auf die Lötstelle, nicht auf die Lötspitze.
Wechseln Sie die Lötspitzen mit dem dazugehörigen Werkzeug.
Üben Sie keine mechanische Kraft auf die Lötspitze aus.

Hinweis

Die Steuergeräte wurden für eine mittlere Lötspitzengröße justiert. Abweichungen durch Spitzenwechsel oder der Verwendung von anderen Spitzenformen können entstehen.

Überlastabschaltung

Um die Überlastung der Station zu vermeiden wird bei Überlast die Leistung automatisch reduziert.

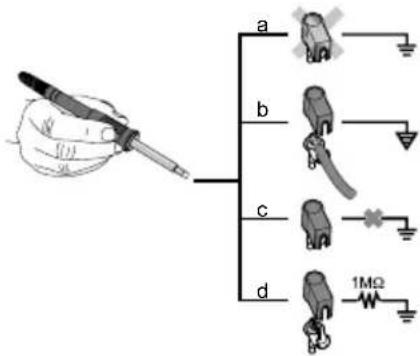

Potentialausgleich

a b c d 1MΩ

Durch unterschiedliche Schaltung der 3,5 mm Schaltklinkenbuchse sind 4 Varianten möglich:

a Hart geerdet Ohne Stecker (Auslieferungszustand).
b Potentialausgleich Mit Stecker, Ausgleichsleitung am Mittelkontakt.
c Potentialfrei Mit Stecker
d Weich geerdet Mit Stecker und eingelötetem Widerstand. Erdung über den gewählten Widerstand

Firmware update durchführen

Hinweis

Während das Firmware update läuft, darf die Station nicht ausgeschalten werden.

1. Speicherstick in die USB-Schnittstelle einstecken.
2. Station einschalten.

Firmware update wird automatisch durchgeführt. Falls Sie eine aktuellere Firmware bereits auf Ihrer Station installiert haben, wird diese nicht verändert.

1. Station ausschalten.

Pflege und Wartung

Warnung!

Vor allen Arbeiten am Gerät Stecker aus der Steckdose ziehen.

Warnung!

Nur original WELLER-Ersatzteile verwenden.

Warnung! Verbrennungsgefahr

Lötspitzenwechsel nur in kaltem Zustand
■ Saugdüsenwechsel und Reinigung nur in heißem Zustand mit passendem Werkzeug
■ Heißluftdüsenwechsel nur mit passendem Werkzeug
Zinnsammelbehälter nur in kaltem Zustand reinigen oder wechseln

Filterwechsel

Filter für Vakuum regelmäßig auf Verschmutzung kontrollieren und gegebenenfalls erneuern.

Warnung!

Zerstörung der Vakuumpumpe durch Arbeiten ohne Filter.

Kontrollieren Sie bevor Sie mit Lötarbeiten beginnen, ob ein Hauptfilte eingelegt ist!

Verschmutzte Filter müssen als Sondermüll behandelt werden.

Entsorgen Sie ausgetauschte Geräteteile, Filter oder alte Geräte gemäß den Vorschriften Ihres Landes.

Tragen Sie geeignete Schutzausrüstung.

Bedienpanel mit geeignetem Reinigungstuch bei Verunreinigung reinigen.

Standby Temperatur

Menüaufruf ▶ Tool-Parameter

Die Lötwerkzeuge haben eine Nutzungserkennung (Sensor) im Griff, welche bei Nichtbenutzung des Lötwerkzeugs den Abkühlvorgang auf Standby Temperatur automatisch einleitet.

Standby Zeit (Temperaturabschaltung)

Menüaufruf ▶ Tool-Parameter

Bei Nichtgebrauch des Lötwerkzeugs wird die Temperatur nach Ablauf der eingestellten Standby Zeit auf Standby Temperatur abgesenkt. Im Display erscheint „Standby“.

Drücken der Bedien-Taste beendet diesen Standby Zustand. Der im Werkzeug integrierte Sensor erkennt die Zustandsänderung und deaktiviert den Standby Zustand, sobald das Werkzeug bewegt wird.

Option Beschreibung
OFF	Standby Zeit ist ausgeschaltet(Werkseinstellung)
1-999 min	Standby Zeit, individuell einstellbar
--- Werkzeug wird nicht unterstützt

AUTO-OFF Zeit (Automatische Abschaltzeit)

Menüaufruf ▶ Tool-Parameter

Bei Nichtgebrauch des Lötwerkzeugs wird nach Ablauf der AUTO-OFF Zeit die Heizung des Lötwerkzeuges abgeschaltet.

Die Temperaturabschaltung wird unabhängig von der eingestellten Standby-Funktion ausgeführt. Die Isttemperatur wird angezeigt und dient als Restwärmeanzeige. Im Display erscheint „AUTO-OFF“.

Option Beschreibung
OFF AUTO	-OFF Funktion ist ausgeschaltet (Werkseinstellung)
1-999 min	AUTO-OFF Zeit, individuell einstellbar.

Empfindlichkeit

Menüaufruf ▶ Tool-Parameter

Option Beschreibung

niedrig	unempfindlic – reagiert auf starke (lange) Bewegung
normal standard (Werkseinstellung)
hoch	empfindlic - reagiert auf leichte (kurze) Bewegung
--- Werkzeug wird nicht unterstützt

Die Einschaltzeit für den Heißluftstrom des WXHAP kann in 1er-Schritten von 0 bis 300 s begrenzt werden. Werkseinstellung ist 0 s („OFF“), d.h. der Luftstrom wird aktiviert, solange der Taster am Heißluftkolben oder der optionale Fußschalter gedrückt ist.

Option Beschreibung
OFF	keine Dauer definier(Werkseinstellung)
1-300 s individuell einstellbar

Offset (Temperatur-Offset)

Menüaufruf ▶ Tool-Parameter

Die tatsächliche Lötspitzentemperatur kann durch Eingabe eines Temperatur-Offsets um ± 40 °C (± 72 °F) angepasst werden.

Regelverhalten

Menüaufruf ▶ Tool-Parameter

Die Funktion bestimmt das Aufheizverhalten des Lötwerkzeuges zum Erreichen der eingestellten Werkzeugtemperatur.

Option Beschreibung

standard	Angepasstes (mittleres) Aufheizen(Werkseinstellung)
sanft Lang	sames Aufheizen
aggressiv	Schnelles Aufheizen

Tastenverriegelung WXHAP

Menüaufruf ▶ Tool-Parameter

Mit dieser Funktion kann das werkseitig eingestellte Tastenverhalten des WXHAP Kolbens verändert werden.

Option Beschreibung

OFF –
ON Der	WXHAP wird mit dem ersten Tastendruck ein- und mit einem weiteren Tastendruck ausgeschaltet.

Prozessfenster

Menüaufruf ▶ Tool-Parameter

Der im Prozessfenster eingestellte Temperaturbereich bestimmt das Signalverhalten des potentialfreien Schaltausgangs.

Hinweis

Bei Werkzeugen mit LED Ringlicht (z. B. WXDP 120) bestimmt das Prozessfenster das Leuchtverhalten des LED Ringlichts.

Konstantes Leuchten bedeutet das Erreichen der vorgewählten Temperatur bzw. die Temperatur ist innerhalb des vorgegebenen Prozessfensters.

Blinken signalisiert, dass das System aufheizt bzw. die Temperatur außerhalb des Prozessfens- ters ist.

Sprache

Menüaufruf

Stationsparameter

CHN	中文
DEN Dansk
ENG	English
ESP	Español
FIN	Suomi

Temperaturversion °C/°F (Temperatureinheiten)

Menüaufruf ▶ Stationsparameter

Option Beschreibung

°C	Celsius
°F	Fahrenheit

Passwort (Verriegelungsfunktion)

Menüaufruf ▶ Stationsparameter

Nach Einschalten der Verriegelung sind an der Lötstation nur noch die Festtemperatur-Tasten bedienbar. Alle anderen Einstellungen können bis zur Entriegelung nicht mehr verstellt werden.

Hinweis

Soll es wirklich nur einen Temperaturwert zur Auswahl geben, müssen die Bedien-Tasten (Fest-temperatur- Tasten) auf den gleichen Temperaturwert eingestellt werden.

Lötstation verriegeln

Den gewünschten dreistelligen Verriegelungscode (zwischen 001-999) mit der Taste UP / DOWN einstellen. Code mit der Eingabe-Taste bestätigen. Die Verriegelung ist aktiv (im Display ist ein Schloss zu sehen).

Lötstation entriegeln

1. Parametermenü aufrufen. Ist die Verriegelung aktiv, öffnet sich automatisch der Passwort-Menü-Punkt. Im Display erscheinen drei Sterne (***)

2. Den dreistelligen Verriegelungscode mittels UP / DOWN-Tasten einstellen.

3. Code mit der Eingabe-Taste bestätigen.

Code vergessen?

Wenden Sie sich bitte an unseren Kunden Service: [e-mail]

Einzelkanalanzeige

Menüaufruf ▶ Stationsparameter

Um eine übersichtlichere Displayanzeige zu erhalten, kann der Anzeigemodus von der 3-kanaligen zur 1-kanaligen Anzeige umgeschalten werden.

Bei der Einzelkanalanzeige, erfolgt nach der Einstellung der Temperatur eines Werkzeugkanals kein automatischer Rücksprung in die 3-Kanal-Anzeige.

Der Rücksprung ist durch 2 möglich.

Option Beschreibung

OFF Automatischer Rücksprung zur 3-Kanal-Anzeige (Werkseinstellung)

ON Kein automatischer Rücksprung zur 3-Kanal-Anzeige

Vakuum Vorlauf

Menüaufruf ▶ Stationsparameter

Um ein vorzeitiges Starten der Pumpe zu verhindern oder um eine definiert Vorwärmzeit der Lötstelle zu gewährleisten, kann eine Einschaltverzögerung eingestellt werden.

Option Beschreibung

0 sec OFF: Vakuum Vorlauf Funktion ist ausgeschaltet (Werkseinstellung)
1-10 sec	ON: Vakuum Vorlauf Zeit, individuell einstellbar

Vakuum Nachlauf

Menüaufruf ▶ Stationsparameter

Um das Verstopfen des Entlötkolbens zu verhindern, kann eine Vakuum Nachlauf-Zeit eingestellt werden.

Option Beschreibung

0 sec	OFF: Vakuum Nachlauf Funktion ist ausgeschaltet (Werkseinstellung)
1-10 sec	ON: Vakuum Nachlauf Zeit, individuell einstellbar

Manometerschwelle

Menüaufruf ▶ Stationsparameter

Mit dieser Funktion kann das Wartungsintervall des Entlötwerkzeugs definier werden. Hierbei wird der Wert in mbar festgelegt, bei dem das elektrische Manometer bei verschmutztem Saugsystem eine Warnmeldung auslöst (LED der Vakuumpumpe wechselt von grün auf rot). Der eingestellte Wert hängt von den verwendeten Saugdüsen ab.

Einstellbar -400 mbar bis -800 mbar

Werkseinstellung -600 mbar

1. System (Spitzen und Filter) müssen frei sein.

2. Menüpunkt „Manometerschwelle“ im Menü auswählen.

3. „Manometerschwelle“ -Druckwert mit Taste UP oder DOWN einstellen. Die LED Regelkontrolle schaltet von rot auf grün hin und her. Mit Taste UP den Unterdruck um 50 bis 80 mbar erhöhen, den Vakuumschlauch zusammendrücken und kontrollieren ob die Kontrollleuchte von grün auf rot schaltet.
4. Eingestellte Änderung übernehmen.

Schnittstelle COM 1 / 2

Menüaufruf ▶ Stationsparameter

Option Beschreibung

RS232 Serielle	Kommunikation mit PC oder anderen kompatiblen Weller-Geräten (Werkseinstellung).
Air Die Schnittstelle COM 1 wird als Fußschaltereingang, zum Aktivieren des Luftstromes, konfiguriert
Vac Die Schnittstelle COM 1 wird als Fußschaltereingang, zum Aktivieren des Vakuums, konfiguriert
PickUp Die Schnittstelle COM 1 wird als Fußschaltereingang, zum Aktivieren des PickUp-Vakuums, konfiguriert
Stop&Go Die Schnittstelle COM 1 wird zum Ansteuern eines optionalen Optoadapters verwendet um über einen Lichtleiter ein KHE/KHP Schaltgerät schalten zu können. Bei Benutzung eines Werkzeugs wird der Ausgang aktiviert. Zusätzlich wird der potentialfreie Schaltausgang geschlossen. Ausgang ist aus bei Standby, Auto-Off, Off oder wenn kein Werkzeug gesteckt ist.

Potentialfreier Schaltausgang 1

Menüaufruf ▶ Stationsparameter

Der potentialfreie Schaltausgang 1 befinde sich am Anschluss COM 1.

Option Beschreibung

OFF (Werkseinstellung)
ZeroSmog Der	potentialfreie Schaltausgang 1 wird bei Benutzung eines Werkzeugs geschlossen.Über einen optionalen Adapter (WX HUB) können bestimmte Zero Smog angeschlossen werden. Die rückseitige RS 232 Schnittstelle ist weiterhin funktionsfähig.Schaltausgang ist offen bei Standby, Auto Off, Off oder wenn kein Werkzeug gesteckt ist.

1 6

REAR RJ-Socket

max. 50 V / 20 mA

Hinweis

Ist die Schnittstelle COM1 zusätzlich auf „Stop&Go“ eingestellt, wird die „Filter voll“ Meldung vom WX HUB ausgewertet und es erscheint bei Bedarf ein Hinweis im Display.

Potentialfreier Schaltausgang 2

Menüaufruf ▶ Stationsparameter

Der potentialfreie Schaltausgang 2 befinde sich am Anschluss COM 2.

Option Beschreibung

OFF (Werkseinstellung)
CH 1 Werkzeugkanal 1 steuert den Schaltausgang
CH 1+2 Werkzeugkanal 1 + 2 steuert den Schaltausgang
CH 1+2+3	Werkzeugkanal 1 + 2 + 3 steuert den Schaltausgang

1 6

REAR RJ-Socket

max. 50 V / 20 mA

Hinweis

Ist die Arbeitstemperatur für den Roboter erreicht, dann wird im Display ein – ok – angezeigt.

Reparaturstation WXR 3
Abmessungen L x B x H 273	x 235 x 102 mm(10,75 x 9,25 x 4,02 inch)
Gewicht ca. 6,7 kg
Netzspannung 230 V, 50 Hz	T0053500699120 V, 60 Hz WXR 3100 V 50/60 Hz T0053500199
Leistungsaufnahme 420 W (600 W)
Schutzklasse I, Gehäuse antistatischIII, Lötwerkzeug
Sicherung	Überstromauslöser 230 V; 2,0 A120 V; 4,0 A
Temperaturbereich Celsius:	100 - 450°C (550°C)Fahrenheit: 200 - 850°F (999°F)Regelbarer Temperaturbereich ist werkzeugabhängig.
Temperaturgenauigkeit ± 9 °C (± 17 °F) Werkzeugabhängig (WXHAP 200 ±30 °C / ±80 °F)
Temperaturstabilität ± 2 °C (± 4 °F)
Potentialausgleich	Über 3,5 mm Schaltklinkenbuchse an der Geräterückseite.
Display 240 x 88 dots / Hintergrundbeleuchtung
USB-Schnittstelle Das Steuergerät ist mit einer USB-Schnittstelle für Firmware update,Parametrierung und Monitoring ausgerüstet.
Pumpe (Aussetzbetrieb(30/30) s)	Max. Unterdruck 0,7 barMax. Fördermenge 18 l/minHeißluft max. 15 l/min
Zusätzliche Vakuumpumpe	Max. Unterdruck0,5 barMax. Fördermenge 1,7 l/min

Fehlermeldungen und Fehlerbehebung

Meldung/Symptom Mögliche Ursache Maßnahmen zur Abhilfe
Anzeige „- - -“	■ Werkzeug wurde nicht erkannt■ Werkzeug defekt	■ Anschluss des Werkzeugs am Gerät überprüfen■ Angeschlossenes Werkzeug überprüfen
Keine Displayfunktion (Display aus)	■ Keine Netzspannung vorhanden	■ Netzschalter einschalten■ Netzspannung überprüfen■ Gerätesicherung überprüfen
Kein Vakuum am Entlötwerkzeug	■ Vakuum nicht angeschlossen■ Entlötdüse verstopft■ Pumpe defekt	■ Vakuumschlauch am Vakuuman-schluss anschließen■ Entlötdüse mit Reinigungswerk-zeug warten
Unzureichendes Vakuum am Entlötwerkzeug	■ Filterkartusche am Entlötwerkzeug voll■ Hauptfilte voll	■ Filterkartusche am Entlötwerkzeug wechseln■ Hauptfiltereinsat an der Lötstation wechseln
keine Luft am Heißluftkolben	■ Luftschlauch nicht angeschlos-sen■ Hauptfilte voll	■ Luftschlauch anschließen oder prüfen■ Hauptfiltereinsat an der Lötstation wechseln

Symbole

	Achtung!
	Betriebsanleitung lesen!
	Vor Durchführung jeglicher Arbeiten am Gerät immer den Stecker aus der Steckdose ziehen.
	ESD gerechtes Design und ESD ge-rechter Arbeitsplatz
	Potentialausgleich
	Sicherung
	Sicherheitstransformator
	CE-Konformitätszeichen
	Britisches Konformitätszeichen

	Löten
	Entlöten
	Heißluft
	EntsorgungElektro- und Elektronik-Altgeräte sind getrennt zu sammeln und zu entsorgen. Entfernen Sie Leuchtmittel vor dem Entsorgen aus den Geräten, Erkundigen Sie sich bei den örtlichkeiten.

Garantie

Die Mängelansprüche des Käufers verjähren in einem Jahr ab Ablieferung an ihn. Dies gilt nicht für Rückgriffsansprüche des Käufers nach §§ 478, 479 BGB.

Aus einer von uns abgegebenen Garantie haften wir nur, wenn die Beschaffenheits- oder Haltbarkeitsgarantie von uns schriftlich und unter Verwendung des Begriffs „Garantie“ abgegeben worden ist.

Die Garantie verfällt bei unsachgemäßem Gebrauch und wenn von unqualifizierte Personen Eingriffe vorgenommen wurden.

Technische Änderungen vorbehalten!

Bitte informieren Sie sich unter www.weller-tools.com.

Password (läsefunktion)

Åbning af menu ▶ Stationsparameter

DE EU Konformitätserklärung

Wir erklären, dass die bezeichneten Produkte die Bestimmungen folgender Richtlinien erfüllen:

Bevollmächtigt die technischen Unterlagen zusammenzustellen.

Carl-Benz-Straße 2, 74354 Besigheim, Germany

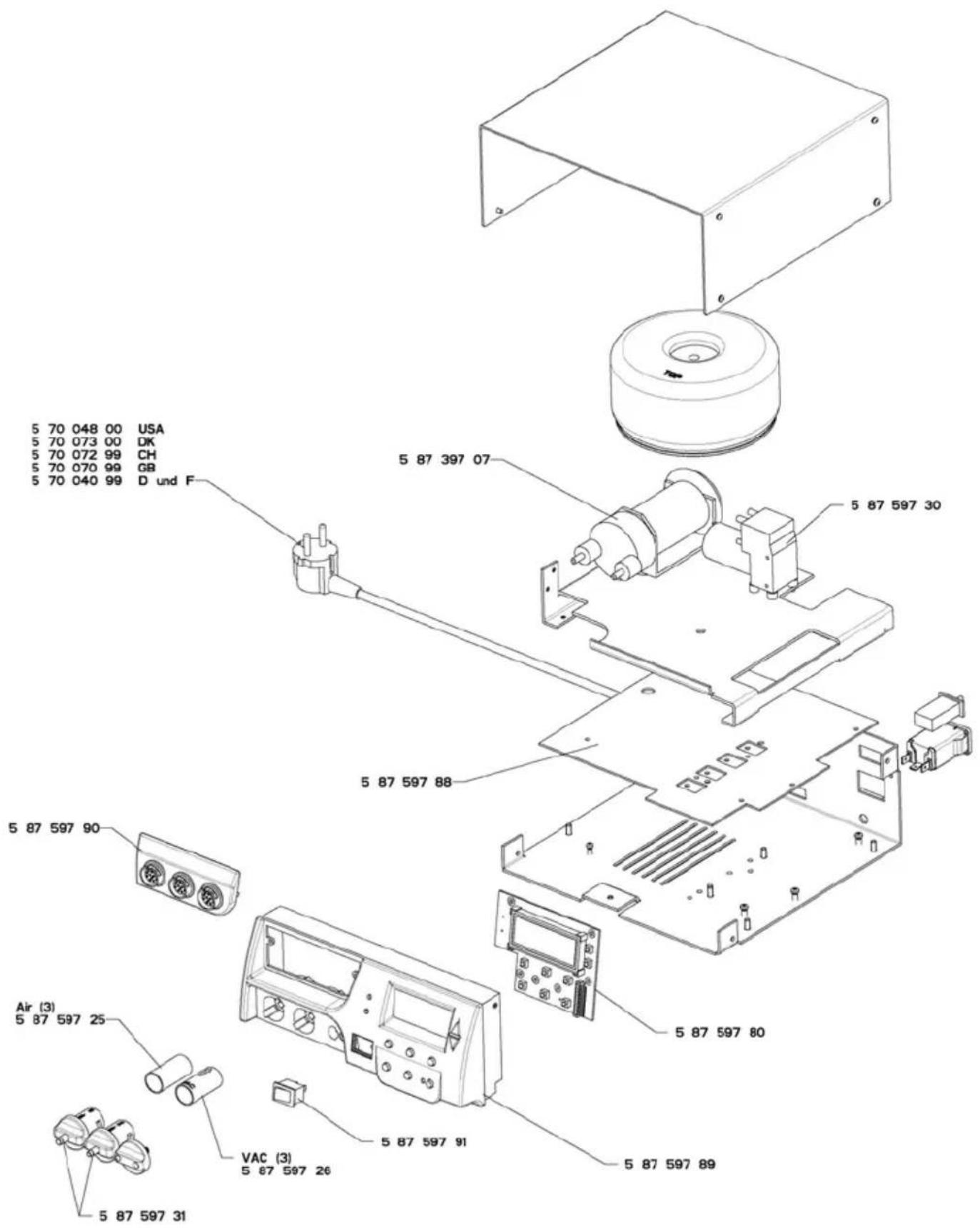

5 70 048 00 USA 5 70 073 00 DK 5 70 072 99 CH 5 70 070 99 GB 5 70 040 99 D und F 5 87 397 07 5 87 597 30 5 87 597 88 5 87 597 90 5 87 597 80 Air (3) 5 87 597 25 VAC (3) 5 87 597 26 5 87 597 31 5 87 597 89

4D9R1071/1

WXR 3

Produkt-Registrierung

Tel: [phone]

CHINA

Apex Tool Group

Room 302A,

NO 177 Bibo Road

Shanghai, 201202

Tel: [phone]

[e-mail]

www.weller-tools.com

THE NETHERLANDS
