KÄYTTÖOHJE WXR 3030 Weller

FI Alkuperäisten ohjeiden käännös

FI Valikon haku näyttöön

GR Κλήση μενού

TR Menüsünü açma

FI Potentiaalin tasaus

FI Laitteen käyttöönotto

FI Suodattimen vaihto

GR Αλλαγή φίλτρου

TR Filtre değişimi

CZ Výměna filtr

PL Wymiana filtr

HU Szüröcsere

SK Výmena filtr

SL Menjava filtr

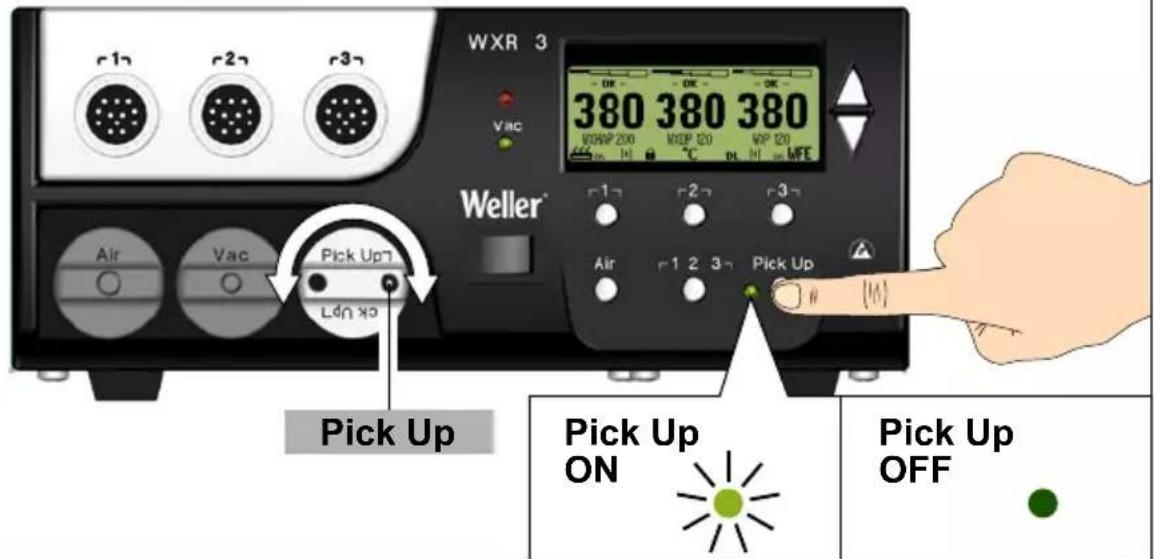

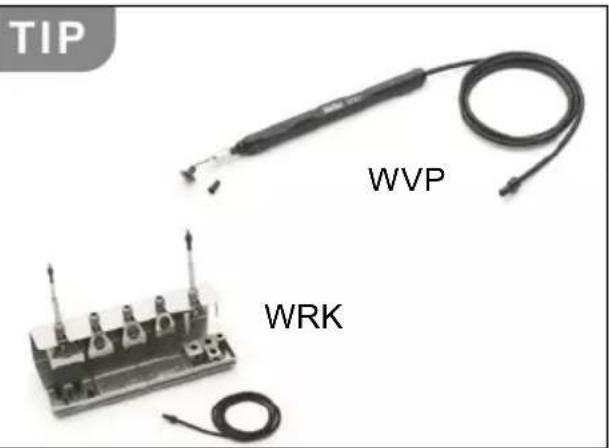

LV Pacelšana – vakuums

LT PICK UP vakuumas

BG колено вакуум

RO Pick Up - vid

HR Pick Up - vakuum

RU Отбор вакуума

START / STOP

WXR 3 380 380 380 VACC WELLER® Air Vac Pick Up Pick Up Pick Up ON Pick Up OFF

FI Kanavan pois-/ päällekytkentä

FI Kiinteän lämpötilan valinta

FI Kiinteän lämpötilan säätö ja tallennus

FI Parametrivalikosta poistutaan

Turvallisuutesi takaamiseksi

Kiitos, että olet osoittanut meille luottamustasi ostamalla tämän laitteen.

Sen valmistuksessa on noudatettu tiukkoja laatu-vaatimuksia, jotka takaavat laitteen moitteettoman toiminnan.

Lue tämä ohjekirja ja oheiset turvallisuusohjeet täydellisesti läpi ennen käyttöönottoa ja laitteen kanssa työskentelyä.

Säilytä tätä ohjekirjaa sellaisessa paikassa, jossa se on kaikkien laitteella työskentelevien käytettävissä.

Tämä ohjekirja sisältää tärkeitä tietoja, jotka neuvovat laitteen turvallisen ja asianmukaisen käyttöönoton, käytön, huollon ja yksinkertaisten häiriöiden itse tehtävän korjaamisen.

Laite on valmistettu tekniikan nykyisen tason ja hyväksyttyjen turvallisuusteknisten säännösten mukaan.

Siitä huolimatta on vaara syntyä henkilö- ja esine-vahinkoja, jos et noudata oheisen turvallisuusvihkon turvallisuusohjeita etkä tässä ohjekirjassa annettuja varo-ohjeita.

Turvallisuusohjeet

Turvallisuussyistä tätä laitetta eivät saa käyttää lapset ja alle 16-vuotiaat nuoret eivätkä henkilöt, jotka eivät ole tutustuneet tähän käyttöohjekirjaan. Lapsia tulee valvoa, jotta voidaan varmistaa, että he eivät voi leikkiä tällä laitteella.

Tätä laitetta ei ole tarkoitettu sel- laisten henkilöiden (mukaan lu- kien lapset) käyttöön, jotka ovat fyysisiltä, aistillisilta tai henkisiltä kyvyiltään rajoitettuja tai joilla ei ole riittävää kokemusta ja/tai tietämystä laitteen käytöstä.

Varoitus! Sähköisku

Ohjainlaitteen epäasianmukainen kytkentä aiheuttaa sähköisku- ja loukkaantumis-vaaran ja voi vaurioittaa laitetta.

Lue oheiset turvallisuusohjeet, tämän käyttöohjekirjan turvallisuusohjeet sekä ohjainlaitteen mukana olevat ohjeet täydellisesti läpi ennen ohjainlaitteen käyttöönottoa ja noudata niissä ilmoitettuja varotoimenpiteitä.
Liitä laitteeseen vain WELLER WX -työkaluja.
- Älä missään tapauksessa käytä USB-porttia vieraiden laitteiden virtalähteenä.

Jos laite on vioittunut, jännitteisiä johtoja voi olla paljaina tai maadoitusjohto saattaa olla toimimaton.

Korjaustöitä saavat tehdä vain Wellerin kouluttamat henkilöt.
Jos sähkötyökalun virtajohto on vaurioitunut, se täytyy korvata erikoisvalmistisella virtajohdolla, joka voidaan tilata huoltoedustajalta.

Varoitus! Palovammavaara

Ohjainlaitteen käytön yhteydessä juottotyökalun kohdalla on palovammavaara. Työkalut voivat olla poiskytkennän jälkeen vielä pitemmän ajan kuumia.

Laita juotostyökalu aina turvatelineeseen, kun lopetat työkalun käytön.
Liitä tyhjiö ja kuumailma vain asianmukaisiin liitäntöihin.
Katso, ettei kuumailmasuutin osu ihmisiin tai helposti syttyviin esineisiin.

Varoitus! Palo- ja räjähdysvaaran! Palovaara kuumien työkalujen takia

Laita juotostyökalu aina turvatelineeseen, kun lopetat työkalun käytön.
Katso, ettei kuumailmasuutin osu ihmisiin tai helposti syttyviin esineisiin.
- Pidä räjähdysherkät ja palonarat esineet etäällä.
Älä peitä laitetta.

Tarkoituksenmukainen Käyttö

Syöttöyksikkö WELLER WX -juotostyökaluille. Käytä korjausasemaa yksinomaan käyttöohjekirjassa ilmoitettuun tarkoitukseen juottamiseen ja juotosten irrottamiseen tässä ilmoitetuilla edellytyksillä.

Palonarkoja kaasuja ja nesteitä ei saa imuroida.

Laitetta saa käyttää vain oikein asen- nettujen ja asianmukaisten suodatin- panoksien kanssa.

Vaihda täyteen tulleet suodatinpanokset.

Käytä laitetta vain sisätiloissa. Suojaa kosteudelta ja suoralta auringonpaisteelta.

Määräystenmukainen käyttö sisältää myös sen, että

noudatat tätä ohjekirjaa,
noudatat kaikkia muita mukana olevia asiakirjoja,
noudatat maakohtaisia tapaturmantorjuntamääräyksiä käyttöpaikalla.

Valmistaja ei ota mitään vastuuta laitteeseen ominpäin tehdyistä muutoksista.

Käyttäjäryhmät

Suuremman onnettomuusvaaran takia joitakin työvaiheita saavat tehdä vain koulutetut ammattihenkilöt.

Työvaihe Käyttäjäryhmät
Juotosparametrien esiasetus Teknisen koulutuksen	omaava ammattihenkilöstö
Sähköisten varaosien vaihto Sähköasentajat
Huoltovälien esiasetus Turvallisuusammattilaiset
Laitteen käyttöSuodattimen vaihto	Työntekijät
Laitteen käyttöSuodattimen vaihtoSähköisten varaosien vaihto	Teknisen alan oppisopimuskoulutettavat koulutetun ammattilaisen valvonnassa

Laitteen käyttöönotto

Huomio!

Noudata kulloisiakin kytkettyjen laitteiden käyttöohjeita.

Ota laite käyttöön kuten luvussa „Käyttöönotto“ on kuvattu.

Tarkasta, että verkkojännite vastaa tyyppikilvessä annettua lukemaa.

Laitteen käynnistyskytkin on oltava 0- asennossa, kun tulppa työnnetään pistorasiaan.

Laitteen päällekytkennän jälkeen mikroprosessori suorittaa itsetestin ja lukee työkaluun tallennetut parametriarvot.

Ohjelämpötila ja kiinteät lämpötilat on tallennettu työkalulle. Lämpötilan tosiarvo nousee ohjelämpötilaan asti (= juottotyökalu kuumennetaan).

Juottaminen ja juotoksen irrottaminen

Suorita juotostyöt kytketyn juottotyökalun käyttöohjeiden mukaan.

Juotoskärkien käsittely

Kostuta ensimmäisen kuumennuksen yhteydessä selektiivinen ja tinattava juotoskärki juotteella. Tämä poistaa juotoskärjestä varastoinnin takia muodostuneet oksidikerrokset ja epäpuhtaudet.
Huolehdi työtaukojen yhteydessä ja ennen juotoskolvin syrjäänlaittoa siitä, että juotoskärki on tinattu kunnolla.
- Älä käytä liian syövyttäviä juoksutteita.
Huolehdi aina siitä, että juotoskärjet on kiinnitetty asianmukaisesti paikoilleen.
Valitse mahdollisimman alhainen käyttölämpötila.
Valitse mahdollisimman suuri käyttösovellukselle sopiva juotoskärkimuoto Nyrkkisääntönä: suunnilleen niin suuri kuin juotospiste.

Tinaa juotoskärki kunnolla, niin että lämpö välittyy suurialaisesti juotoskärjen ja juotoskohdan välillä.
Kytke pitempien työtaukojen yhteydessä juotosjärjestelmä pois päältä tai käytä Wellertoimintoa, joka alentaa lämpötilaa käyttötaukojen ajaksi.
Kostuta kärki juotteeseen, ennen kuin laitat juotoskolvin pidemmäksi ajaksi säilytykseen.
Anna juotetta suoraan juotoskohtaan, ei juotoskärjen päälle.
Vaihda juotoskärjet asiaankuuluvaan työkaluun.
- Älä kohdista mitään mekaanista voimaa juotoskärjelle.

HUOMIO

Ohjainlaitteet on säädetty keskisuurille juottokärjille. Poikkeamia voi syntyä kärkien vaihdon tai muodoltaan erilaisten kärkien käytön takia.

Ylikuormakatkaisu

Aseman ylikuormittamisen välttämiseksi tehoa alennetaan automaattisesti ylikuormitustapauksessa.

Potentiaalin tasaus

a b c d 1MΩ

3,5 mm jakkikoskettimen erilaisilla kytkennöillä on mahdollista tehdä 4 vaihtoehtoista versiota:

a Kova maadoitus ilman pistoketta (toimitustila).

b Potentiaalin tasaus pistokkeella, tasausjohto keskikosket-timessa.

c Potentiaaliton pistokkeella

d Pehmeä maadoitus pistokkeella ja kiinnijuotetulla vastuksel-la. Maadoitus valitun vastuksen kautta.

Kiinteän ohjelmiston päivityksen suorittaminen

HUOMIO

Asemaa ei saa kytkeä pois päältä, kun kiinteän ohjelmiston päivitys on käynnissä.

1. Kytke asema pois päältä.
2. Työnnä muistitikku USB-liitäntään.
3. Kytke asema päälle.
   Kiinteän ohjelmiston päivitys suoritetaan auto-maattisesti. Jos olet jo aikaisemmin asentanut asemaasi uudemman kiinteän ohjelmiston, sitä ei muuteta.

aseman hoito ja huolto

Varoitus!

Ennen korjaus- ja huoltotöiden aloittamista on pistotulppa irrotettava pistorasiasta.

Varoitus!

Käyttäkää ainoastaan alkuperäisiä varaosia.

Varoitus! Palovammavaara

■ Juotoskärjen vaihto vain kylmänä
Imusuuttimen vaihto ja puhdistus vain kuumana ja sopivalla työkalulla
Kuumailmasuuttimen vaihto vain sopivalla työkalulla
Puhdista tai vaihda tinankeräyssäiliö vain kylmänä

Jos käyttöpaneeli on likainen, puhdista se sopivalla puhdistusliinalla.

Suodattimen vaihto

Tarkista tyhjiösuodatin lian varalta säännöllisin väliajoin ja vaihda se tarvittaessa uuteen.

Varoitus!

Tyhjiöpumppu rikkoutuu, jos teet töitä ilman suodatinta.

Tarkasta ennen juotostöiden aloittamista, että pääsuodatin on laitettu paikalleen!

Likaantuneet suodattimet on käsiteltävä erikoisjätteenä.

Hävitä vaihdetut laiteosat, suodattimet ja käytöstä poistetut laitteet omassa maassasi voimassa olevien määräysten mukaisesti.

Käytä sopivaa suojavaatetusta.

Valmiuslämpötila

Valikon avaus ▶ Työkaluparametri

Juotostyökalujen kahvassa on käytöntunnistin (sensori), joka käynnistää automaattisesti jäähdytyksen Standby-lämpötilaan, kun juotostyökalua ei parhaillaan käytetä.

Valmiusaika (lämpötilakatkaisu)

Valikon avaus ▶ Työkaluparametri

Kun juotostyökalua ei parhaillaan käytetä, lämpötila lasketaan asetetun Standby-ajan loputtua Standby-lämpötilaan. Näyttöön tulee ilmoitus „Standby“.

Käyttönäppäimen painaminen lopettaa tämän valmiustilan. Työkaluun integroitu sensori tunnistaa tilan muuttumisen ja deaktivoi valmiustilan heti kun työkalua liikutetaan.

Valinnai- nen	Kuvaus
OFF	valmiusaika on kytketty pois (tehda- sasetus)
1-999 min	valmiusaika , yksilöllisesti säädettävä
--- Työkalua ei tueta

AUTO-OFF-aika (automaattinen katkaisuaika)

Valikon avaus ▶ Työkaluparametri

Jos juottotyökalua ei käytetä, sen lämmitys katkai-staan AUTO-OFF-ajan päätyttyä.

Lämpötilakatkaisu suoritetaan riippumatta asetetusta Standby-toiminnosta. Todellinen lämpötila näkyy näytössä ja toimii jäännöslämmön ilmoituksena. Näyttöön tulee „AUTO-OFF“.

Valinnai- nen	Kuvaus
OFF	AUTO-OFF-toiminto on kytketty pois päältä (tehdasasetus)
1-999 min	AUTO-OFF-aika, yksilöllisesti sää-dettävä.

Herkkyys

Valikon avaus ▶ Työkaluparametri

Valinnai- nen	Kuvaus
matala epäherkkä – reagoi voimakkaaseen (pitkään) liikkeeseen
normaali perus (tehdasasetus)
korkea	herkkä - reagoi heikkoon (lyhyeen) liikkeeseen
--- Työkalua ei tueta

Kuuman ilman maksimisyöttöaika WXHAP

Valikon avaus ▶ Työkaluparametri

WXHAP:n kuumailmavirtauksen päälläoloaikaa voidaan rajoittaa 1 sekunnin askelin 0 - 300 s puitteissa. Tehdasasetuksena on 0 s („OFF“), ts. ilmavirtaus on päällä niin kauan kuin kuumailmakolvin painiketta tai valinnaista jalalla käytettävää kytkintä painetaan.

Valinnai- nen	Kuvaus
OFF	ei määritettyä aikaa (tehdasasetus)
1-300 s	yksilöllisesti säädettävissä

Lämpötilakorjaus (Lämpötila-Lämpötilakorjaus)

Valikon avaus ▶ Työkaluparametri

Todellista juottokärkilämpötilaa voidaan muuttaa lämpötilan Offset- arvon syötöllä ± 40 °C (± 72 °F) verran.

Suoritustila

Valikon avaus ▶ Työkaluparametri

Tämä toiminto määrää juottotyökalun kuumennuskäyttäytymisen säädetyn työkalulämpötilan saavuttamista varten.

Valinnai- nen	Kuvaus
perus mukautettu (keskinopea) kuumennus (tehdasasetus)
min. hidas kuumennus
maks. nopea kuumennus

Näppäinlukitus WXHAP

Valikon avaus ▶ Työkaluparametri

Tällä toiminnolla voit muuttaa WXHAP-kolvin tehtaalla asetettua painikekäyttäytymistä.

Valin-nainen	Kuvaus
OFF –
ON	WXHAP kytkeytyy ensimmäisellä näppäinpainalluksella päälle ja toisella näppäinpainalluksella pois päältä.

Prosessi-ikkuna

Valikon avaus ▶ Työkaluparametri

Prosessi-ikkunassa asetettu lämpötila-alue määrää potentiaalittoman kytkentälähdön signaali-käyttäytymisen.

HUOMIO

LED-rengasvalollisissa työkaluissa (esim. WXDP 120) prosessi- ikkuna määrää LED-rengasvalon valokäyttäytymisen.

Pysyvä palaminen tarkoittaa esivalitun lämpötilan saavuttamista tai että lämpötila on ohjeenmukaisen prosessi-ikkunan rajoissa.

Vilkkuminen ilmoittaa, että järjestelmän kuumennus on käynnissä tai lämpötila on prosessi-ikkunan ulkopuolella.

Kieli Valikon avaus Asemaparametrit

自

CHN	中文
DEN Dansk
ENG English
ESP Español
FIN Suomi

Lämpötilaversio °C/°F (lämpötilayksiköt)

Valikon avaus ▶ Asemaparametrit

Valinnai- nen	Kuvaus
°C	Celsius
°F	Fahrenheit

Salasana - PIN (lukitustoiminto)

Valikon avaus ▶ Asemaparametrit

Lukituksen kytkemisen jälkeen juotosasemas- sa voidaan käyttää ainoastaan enää kiinteän lämpötilan näppäimiä. Kaikkien muiden asetusten tekeminen ovat estetty lukituksen avaamiseen asti.

HUOMIO

Jos valittavissa halutaan olevan todellakin vain yksi lämpötila-arvo, silloin käyttönäppäimet (kiinteän lämpötilan näppäimet) täytyy säätää samalle lämpötila-arvolle.

Juotosaseman lukitus

Aseta haluamasi kolmimerkkinen lukituskoodi (vä- lillä 001-999) UP / DOWN -näppäimellä. Hyväksy koodi syöttönäppäimellä.

Lukitus on aktivoitu (näytössä näkyy lukko).

Juotosaseman lukituksen avaaminen

1. Hae parametrivalikko näyttöön. Jos lukitus on aktivoitu, salasanan valikkokohta avautuu auto-maattisesti. Näyttöön tulee kolme tähteä (***)
2. Aseta kolmimerkkinen lukituskoodi UP / DOWN -näppäimillä.
3. Hyväksy koodi syöttönäppäimellä.

Koodi unohtunut?

Käänny asiakaspalvelumme puoleen: [e-mail]

Yksittäiskanavanäyttö

Valikon avaus ▶ Asemaparametrit

Selvälukuisemman näyttökuvan saamiseksi näytön käyttömuoto voidaan vaihtaa 3-kanavaisesta 1-kanavaiseksi näytöksi.

Yksittäiskanavanäytön yhteydessä työkalukana- van lämpötilan asetuksen jälkeen ei tapahdu auto- maattista siirtymistä takaisin 3-kanavanäyttöön.

Siirto takaisin on mahdollista tehdä 2 avulla.

Valinnai- nen	Kuvaus
OFF	Automaattinen siirtyminen takaisin 3-kanavanäyttöön (tehdasasetus)
ON	Ei automaattista siirtymistä takaisin 3-kanavanäyttöön

Tyhjiön esitoiminta

Valikon avaus ▶ Asemaparametrit

Pumpun ennenaikaisen käynnistymisen estämiseksi tai juotoskohdan määrätyn esilämmitysajan takaamiseksi voidaan asettaa päällekytkentäviive

Valinnai- nen	Kuvaus
0 sec	OFF: tyhjiön esitoiminnan käyttö on kytketty pois päältä (tehdasasetus)
1-10 sec	ON: tyhjiön esitoiminta-aika, yksilöl- lisesti

Tyhjiön jälkitoiminta

Valikon avaus ▶ Asemaparametrit

Juotoksen irrotuskolvin tukkeutumisen estämiseksi voidaan asettaa tyhjiön jälkitoiminta-aika.

Valinnai- nen	Kuvaus
0 sec	OFF: tyhjiön jälkitoiminnan käyttö on kytketty pois päältä (tehdasasetus)
1-10 sec	ON: tyhjiön jälkitoiminta-aika, yksilölli- sesti säädettävissä.

Painemittarikynnys

Valikon avaus ▶ Asemaparametrit

Tällä toiminnolla voit määritellä juotoksen irrotusty-ökalun huoltovälin. Siinä määritetään mbar-arvo, jossa sähköinen painemittari laukaisee likaisesta imujärjestelmästä varoittavan ilmoituksen (tyhjiöpumpun LED vaihtuu vihreästä punaiseksi). Asetettu arvo riippuu käytettävistä imusuuttimista. Säädettävä -400 mbar maks. -800 mbar tehdasasetus -600 mbar

1. Järjestelmän (kärjet ja suodatin) täytyy olla vapaa.

2. Valitse valikosta valikkokohta „Painemittarikynnys“.

3. Säädä „Painemittarikynnys“-painelukema UP-tai DOWN-näppäimellä. Säätövalvonnan LED:in väri vaihtuu edestakaisin punaisen ja vihreän välillä. Korota UP-näppäimellä alipainetta 50-80 mbar verran, purista tyhjiöletku tukkoon ja tarkasta, vaihtuuko merkkivalo vihreästä punaiseksi.
4. Ota asetettu muutos käyttöön.

Liitäntä COM 1 / 2

Valikon avaus ▶ Asemaparametrit

Valinnainen Kuvaus

RS232	Sarjatietoliikenne PC:n tai muiden yhteensopivien Weller-laitteiden kanssa (tehdasa-setus).
Air	Liitäntä COM 1 konfiguroidaa poljinkytkintuloksi, ilmavirran aktivointiin.
Vac	Liitäntä COM 1 konfiguroidaa poljinkytkintuloksi, tyhjiön aktivointiin.
PickUp	Liitäntä COM 1 konfiguroidaa poljinkytkintuloksi, PickUp-tyhjiön aktivointiin.
Stop&Go	Liitäntää COM 1 käytetään valinnaisen optoadapterin ohjaamiseen, jotta valonjohtimen välityksellä pystytään kytkemään KHE/KHP-kytkinlaite.Työkalun käytön yhteydessä lähtö aktivoidaan. Lisäksi potentiaaliton kytkentälähtö suljetaan. Lähtö on pois päältä Standby-, Auto-Off-, Off-tilassa tai kun työkalua ei ole kytketty paikalleen.

Potentiaaliton kytkentälähtö 1

Valikon avaus ▶ Asemaparametrit

Potentiaaliton kytkentälähtö 1 on liitännän COM 1 kohdalla.

Valinnainen Kuvaus

OFF (tehdasasetus)
ZeroSmog	Potentiaaliton kytkentälähtö 1 suljetaan työkalun käytön yhteydessä. Valinnaisen adapterin (WX HUB) kautta voidaan kytkeä tietyt Zero Smog -laitteet. Taustapuolen RS 232 -liitäntä on edelleenkin toimintakykyinen.Kytkentälähtö on auki Standby-, Auto Off-, Off-tilassa tai kun työkalua ei ole kytketty paikalleen.

1 6

REAR RJ-Socket
max. 50 V / 20 mA

HUOMIO

Jos liitäntä COM1 on asetettu lisäksi „Stop&Go“-toiminnolle, WX HUB analysoi „Suodatin täynnä“-viestin ja näyttöön tulee tarvittaessa huomautus.

Potentiaaliton kytkentälähtö 2

Valikon avaus ▶ Asemaparametrit

Potentiaaliton kytkentälähtö 2 on liitännän COM 2 kohdalla.

Valinnainen Kuvaus

OFF (tehdasasetus)
CH 1	Työkalukanava 1 ohjaa kytkentälähtöä
CH 1+2	Työkalukanava 1 + 2 ohjaa kytkentälähtöä
CH 1+2+3	Työkalukanava 1 + 2 + 3 ohjaa kytkentälähtöä

1 6

REAR RJ-Socket

max. 50 V / 20 mA

HUOMIO

Kun robottia varten tarvittava työlämpötila on saavutettu, silloin näyttöön tulee – ok –.

Tekniset Arvot

Korjausasema WXR 3
Mitat P x L x K 273 x 235 x 102 mm(10,75 x 9,25 x 4,02 inch)
Paino ca. 6,7 kg
Verkkojännite 230 V, 50 Hz T0053500699120 V, 60 Hz WXR 3100 V 50/60 Hz T0053500199
Tehonotto 420 W (600 W)
Suojausluokka I, kotelo antistaattinenIII, Juotostyökalu
Sulake	Ylivirtalaukaisin 230 V; 2,0 A120 V; 4,0 A
Lämpötila-alue Celsius:	100 - 450°C (550°C)Fahrenheit: 200 - 850°F (999°F)Säädettävä lämpötila-alue riippuu työkalusta.
Lämpötilatarkkuus	± 9 °C (± 17 °F) Työkalukohtainen (WXHAP 200 ±30 °C / ±80 °F)
Lämpötilavakavuus	± 2 °C (± 4 °F)
Potentiaalin tasaus	Laitteen taustapuolella olevan 3,5 mm jakkikoskettimen kautta.
Näyttö	240 x 88 dots / Taustavalaistus
USB-liitäntä	Ohjainlaite on varustettu USB-liitännällä kiinteän ohjelmiston päivitykseen, parametrointiin ja monitorointiin.
Pumppu (Ajoittainen käyttö (30/30) s)	Maks. alipaine 0,7 barMaks. syöttömäärä 18 l/minKuumailma maks. 15 l/min
Lisätyhjiöpumppu	Maks. alipaine0,5 barMaks. syöttömäärä 1,7 l/min

Vikailmoitukset ja vikojen korjaaminen

Ilmoitus/vika Mahdollinen syy Korjaustoimenpiteet
Näyttö „- - -“	Työkalua ei tunnistettuTyökalu viallinen	Tarkasta työkalun liitäntä laitteeseenTarkasta kytketty työkalu
Ei näyttötoimintoa (näyttö pois päältä)	Ei verkkojännitettä	Kytke verkkokatkaisin päälleTarkasta verkkojänniteTarkasta laitteen sulake
Ei tyhjiötä juotoksen irrotustyökalussa	Tyhjiö ei ole kytketty järjestelmäänJuotoksen irrotussuutin tukossaPumppu rikki	Kytke tyhjiöletku tyhjiöliitäntäänHuolla juotoksen irrotussuutin puhdistustyökalulla
Riittämätön tyhjiö juotoksen irrotustyökalussa	Suodatinpanos täynnä juotoksen irrotustyökalussaPääsuodatin täynnä	Vaihda suodatinpanos juotoksen irrotustyökalustaVaihda pääsuodatinpanos juotosasemasta
ei ilmaa kuumailmakolvissa	Ilmaletkua ei ole kytketty paikalleenPääsuodatin täynnä	Liitä tai tarkasta ilmaletkuVaihda juotosasemassa oleva pääsuodatinpanos

Symbolit

	Huomio!
	Lue käyttöopas!
	Vedä aina pistoke irti pistorasiasta, ennen kuin alat tekemään laitteeseen liittyviä töitä.
	ESD-turvallinen muotoilu ja ESD-turvallinen työpiste
	Potentiaalin tasaus
	Sulake
	Turvamuunnin
	CE-merkki
	Britannian säännönmukaisuusmerkki

Juottaminen

Juotosten irrotus

Kuumailma

Hävittäminen

Käytetyt valonlähteet on irrotettava laitteista. Kysy paikallisilta viranomaisilta tai jälleenmyyjiltä neuvoa kierrättämiseen ja tietoa keräyspisteestä. Paikalliset säännökset saattavat velvoittaa vähittäiskauppiaat ottamaan sähkö- ja elektroniikkaromun takaisin maksutta. Panoksesi sähkö- ja elektroniikkalaiteromun uudelleenkäytössä ja kierrätyksessä auttaa vähentämään raaka-aineiden kysyntää. Sähkö- ja elektroniikkaromu sisältää arvokkaita, kierrätettäviä materiaaleja, jotka saattavat vaikuttaa haitallisesti ympäristöön ja ihmisten terveyteen, jos niitä ei hävitetä ympäristöystävällisesti. Poista mahdolliset henkilökohtaiset tiedot hävitettävästä laitteesta.

Likaantuneet suodattimet on käsiteltävä erikoisjätteenä. Hävitä vaihdetut laiteosat, suodattimet ja käytöstä poistetut laitteet omassa maassasi voimassa olevien määräysten mukaisesti.

Takuu

Ostajan on esitettävä mahdollisia puutteita koskevat vaatimukset vuoden sisällä laitteen toimitusajankohdasta lukien. Tämä ei päde §§ 478, 479 BGB (Saksa) mukaisiin ostajan regressioikeuksiin.

Vastaamme antamastamme takuusta vain silloin, kun olemme antaneet laatu- tai kestävyystakuun kirjallisesti ja „takuu“-sanaa käyttämällä.

Takuu raukeaa, jos laitetta käytetään epäasianmukaisesti tai epäpätevät henkilöt tekevät siihen liittyviä tehtäviä.

Oikeus teknisiin muutoksiin pidätetään!

Lisätietoja saat osoitteesta www.weller-tools.com.

Hoiatus! Tulekahju- ja plahvatusoht! Tulekahjuoht kuumade instrumentide töttu

Klahvilukustus WXHAP

Jootejaama lahtilukustamine

Ülevaatlikuma ekraanikuva saamiseks võite kuvamisrežiimi 3 kanali kuvalt 1 kanali kuvale lülitada.

Lisa-funktsi-oon	Kirjeldus
OFF Läheb	automaatselt tagasi 3 kanali kuvale (tehaseseaded)
ON Ei lähe	automaatselt tagasi 3 kanali kuvale

Vaakumi eelkäivitus

FI EU-vaatimustenmukaisuusvakuutus

Täten vakuutamme, että kuvatut tuotteet täyttävät seuraavien direktiivien määräykset:

Teknisten asiakirjojen laadintaan valtuutettu.
