LIETOŠANAS INSTRUKCIJA WXR 3030 Weller

LV Instrukciju tulkojumam no originālvalodas

LV Izvēlnes izsaukšana

LT Meniu iškvieta

LV Potenciālu izlīdzināšanas pieslēgvieta

LV Elektriskā tīkla drošinātājs

LT Tinklo saugiklis

LV lekārtas lietošanas sākšana

LV Kanālu izslēgšana/ ieslēgšana

LV Vēlamā temperatūra

LV Fiksētās temperatūras izvēle

LV Fiksētās temperatūras iestatīšana / saglabāšana

LV Vērtības izvēle/iestatīšana

LV Parametru izvēlne tiek aizvērta

LT Parametry meniu uždaromas

Mēs pateicamies par mums izrādīto uzticēšanos, iegādājoties šo ierīci.

Šīs ierīces izgatavošanas laikā tika ievērotas visstingrākās kvalitātes prasības, tādējādi nodrošinot nevainojamu ierīces darbību.

Pirms lietošanas uzsākšanas un darba ar ierīci pilnībā izlasiet šo pamācību un pievienotos drošības norādījumus.

Uzglabājiet šo lietošanas pamācību tā, lai tā būtu pieejama visiem lietotājiem.

Šajā pamācībā ir ietverta svarīga informācija par to, kā droši un pareizi uzsākt šīs ierīces ekspluatāciju, ar to strādāt, veikt apkopi un novērst vienkāršus darbības traucējumus.

lerīce tika izgatavota atbilstoši pašreizējam tehnikas attīstības līmenim un atzītajiem drošības tehnikas noteikumiem.

Tomēr, ja neievērosit pievienotajā drošības bukletā, kā arī šajā pamācībā minētās drošības norādes, iespējams personu apdraudējums un materiālie zaudējumi.

Drošības norādes

Drošības apsvērumu dēļ šo ierīci nedrīkst izmantot bērni un jaunieši, kuri nav sasnieguši 16 gadu vecumu, kā arī citas personas, kas nav iepazinušās ar šīs ekspluatācijas pamācības satu- ru. Bērni jāuzrauga un jāpatur redzeslokā, lai viņi neizmantotu ierīci rotaļām.

Nav paredzēts, ka šo ierīci izmantotu personas (tostarp bērni), kurām ir ierobežotas fiziskas sensoras vai garīgas spējas vai kurām ir nepietiekama pieredze un/vai nepietiekamas zināšanas.

Bridinājums! Strāvas trieciens

Pieslëdzot vadības iekārtu neatbilstoši noteikumiem, ir risks gūt savainojumus un sabojāt iekārtu.

Pirms vadības ierīces ekspluatācijas uzsākšanas pilnībā izlasiet pievienotās drošības norādes, šajā lietošanas instrukcijā ietvertās drošības norādes, kā arī vadības ierīces rokasgrāmatu un ievērojiet visus drošības pasākumus.
Pieslēdziet tikai WELLER WX instrumentus.
Nekādā gadījumā neizmantojiet USB pieslēgvietu, lai nodrošinātu strāvas padevi citām ierīcēm.

Ja ierīce ir bojāta, aktīvie vadi var būt atsegti vai arī aizsargvads var nefunkcionēt.

Remontu uzticiet „Weller” speciālistiem.
Ja elektroinstrumenta barošanas kabelis ir bojāts, tas jāaizvieto ar speciāli sagatavotu barošanas kabeli, ko var saņemt klientu dienesta organizācijā.

Brīdinājums! Apdegumu risks

Vadības iekārtas lietošanas laikā ir risks apdedzināties ar lodāmuru. Pēc instrumentu izslēgšanas tie ilgāku laiku vēl var būt karsti.

Laikā, kad lodāmurs netiek izmantots, vienmēr novietojiet to uz drošības paliktņa.
Vakuumu un karsto gaisu pieslēdziet tikai šim nolūkam paredzētajām pieslēgVietām.
Nevērsiet karstā gaisa balonu pret cilvēkiem vai degošiem priekšmetiem.

Bridinājums! Uguns un sprādzienbīstamība! Karstu instrumentu izraisīta ugunsbīstamība

Laikā, kad lodāmurs netiek izmantots, vienmēr novietojiet to uz drošības paliktņa.
Nevērsiet karstā gaisa balonu pret cilvēkiem vai degošiem priekšmetiem.
■ lerīču tuvumā nedrīkst atrasties sprādziennedroši un degoši priekšmeti.
Nepārsedziet ierīci.

Atbilstoša lietošana

Strāvas padeves ierīce WELLER WX lodāmuriem. Lietojiet remontiekārtu tikai atbilstoši šajā lietošanas pamācībā norādītajiem mērķiem — lodēšanai un atlodēšanai — šeit norādītajos apstākļos.

Nedrīkst iesūknēt ugunsnedrošas gāzes un šķidrumus.

lerīci drīkst izmantot tikai ar pareizi ievietotām un šim nolūkam paredzētām filtr kasetnēm.

Izmantojiet ierīci tikai iekštelpās. Sargājiet ierīci no mitruma un tiešiem saules stariem.

Atbilstošas izmantošanas nosacijumi ietver arī šādus nosacijumus:

■ lietošanas pamācības ievērošanu;
visu turpmāk minēto pavaddokumentos iekļauto norāžu ievērošanu;
negadījumu novēršanu ekspluatācijas vietā atbilstoši valstī pienemtajām vadlīnijām.

Par patvaligi veiktām iekārtas izmainām ražotājs neuznemas atbildību.

Lietotāju grupas

Tā kā pastāv dažāda līmeņa riski un bīstamības potenciāls, atsevišķus darba etapus drīkst veikt vienīgi apmācīti speciālisti.

Darba etaps Lietotāju grupas
Noteiktie lodēšanas parametri	Kvalificēt personāls ar tehnisko izglītību
Elektrisko rezerves daļu nomaiņa	Elektrotehnikas speciālists
Noteiktie apkopes intervāli	Darba drošības speciālists
LietošanaFiltra nomaiņa	Neprofesionāļi
LietošanaFiltra nomaiņaElektrisko rezerves daļu nomaiņa	Personas, kas apgūst tehnisko izglītību, apmācīta speciālista vadībā un uzraudzībā

lekārtas lietošanas sākšana

Uzmanību!

lappusē. Nemiet vērā arī informāciju, kas minēta pieslēgto iekārtu lietošanas pamācībās.

Sāciet ierīces ekspluatāciju tā, kā aprakstīts nodalā „Ekspluatācijas sākšana”.

Pārbaudiet, vai tīkla spriegums saskan ar norādēm uz datu plāksnītes.

Pieslēdziet ierīci pie kontaktligzdas tikai tad, kad tā ir izslēgta.

Pēc iekārtas ieslēgšanas mikroprocesors veic pašpārbaudi un nolasa instrumentā saglabātos parametrus.

Vēlamā temperatūra un noteiktā temperatūra ir saglabāta instrumentā. Temperatūras patiesā vērtība palielinās līdz vēlamajai (= lodēšanas instruments tiek uzsildīts).

Lodēšana un izlodēšana

Lodējiet atbilstoši pieslēgtā lodāmura lietošanas pamācībai.

Apiešanās ar lodgalvām

Pirmajā uzkarsēšanas reizē pārklājiet selektīvo un ar alvu pārklājamo lodgalvu ar lodalvu. Tādējādi noņemsiet oksīda kārtiņas un netīrumus, kas uz lodgalvas veidojušies uzglabāšanas laikā.
Lodēšanas pārtraukumu laikā un pirms lodāmura nolikšanas raugiet, lai lodēšanas uzgalis būtu labi alvots.
■ Neizmantojiet pārāk kodīgus plūstamības līdzekļus.
Vienmēr raugiet, lai lodgalvas būtu pareizi novietotas.
Izvēlieties iespējami zemāku darba temperatūru.
Darbam izvēlieties lielāko iespējamo lodgalvas formu.
Pamata nosacijums: aptuveni vienā lielumā ar lodēšanas laukumu.

Raugiet, lai siltumpārnese no lodgalvas uz lodēšanas vietu notiktu lielā platībā; šim nolūkam rūpīgi pārklājiet lodgalvu ar alvu.
Ilgāku darba pārtraukumu laikā izslēdziet lodēšanas sistēmu vai arī izmantojiet „Weller” piedāvāto temperatūras samazināšanas funkciju izmantošanas pārtraukumu laikā.
Pirms lodāmura novietošanas ilgākai uzglabāšanai pārklājiet lodgalvu ar lodalvu.
Lieciet lodalvu tieši uz lodējamās vietas, nevis uz lodgalvas.
Lodēšanas uzgaļu maiņai izmantojiet piemērotus darbarīkus.
Nespiediet lodgalvu ar spēku.

Norāde

Vadības iekārta noregulēta vidējam lodgalvas izmēram. Novirzes var rasties, mainot lodgalvu vai izmantojot citas lodgalvas formas.

Pārslodzes izslēgšana

Lai novērstu stacijas pārslodzi, pārslodzes gadījumā jauda tiek automātiski samazināta.

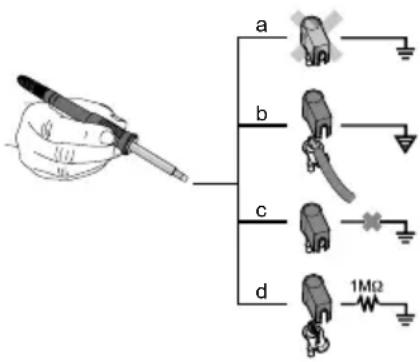

Potenciālu izlīdzināšanas pieslēgvieta

a b c d 1MΩ

Dažādi pāriestatot 3,5 mm pārslēgšanās savienojumu, iespējami četri varianti:

a	iezemēts	bez spraudņa (izsūtīšanas stāvoklis);
b Potenciālu izlīdzināšanas pieslēgvieta		ar spraudni, izlīdzinātājvadību vidējā kontaktligzdā;
c bezpotenciāla ar spraudni;
d iezemēts ar drošinātāju		ar spraudni un ielodētu pretestību. lezemēšana ar izvēlēto pretestības vērtību.

Programmaparatūras atjaunināšana

Norāde

Programmaparatūras atjaunināšanas laikā staciju nedrīkst izslēgt.

1. Izslēdziet staciju.
2. levietojiet USB pieslēgVietā zibatmiņu.
3. leslēdziet staciju.

Automātiski tiek veikta programmaparatūras atjaunināšana. Gadījumā, ja jūsu stacijas programmaparatūra jau ir atjaunināta, process netiks atkārtots.

Apkope un kopšana

Bridinājums!

Pirms jebkāda veida apkopes darbu veikšanas iekārtā izņemiet kontaktdakšu no kontaktligzdas.

Bridinājums!

Izmantojiet tikai originālās „WELLER” rezerves daļas.

Brīdinājums! Apdegumu risks

Lodgalvu drīkst nomainīt tikai tad, kad tā ir auksta
lesūkšanas sprauslu drīkst nomainīt un tīrīt tikai tad, kad tā ir karsta, izmantojot atbilstīgu instrumentu
Karstā gaisa sprauslu drīkst nomainīt tikai, izmantojot atbilstīgu instrumentu
Alvas savākšanas tvertni drīkst tīrīt vai nomainīt tikai tad, kad tā ir auksta

Tīriet vadības paneli ar tīrīšanai piemērotu drāniņu.

Filtra nomaina

Regulāri jāpārbauda vakuuma filtri vai tur nav sakrājušies netīrumi, un nepieciešamības gadījumā filtr jānomaina.

Brīdinājums!

Ja strādājat bez filtra iespējams sabojāt vakuuma sūkni.

Pirms lodēšanas darbu sākšanas pārbaudiet, vai galvenais filtr ir uzstādīts!

Netīri filtri ir jāutilizē kā īpašie atkritumi. Nomainītas ierīces daļas, filtrus vai nolietotas ierīces utilizējiet saskaņā ar jūsu valstī spēkā esošajiem nosacījumiem. Izmantojiet piemērotu aizsargaprīkojumu.

„Standby“ temperatūra

Izvēlnes izsaukšana ▶ Instrumenta parametri

Lodāmuru rokturos ir iemontēta ierīce, kas konstatē, vai ierīce tiek izmantota (sensors), un brīdī, kad lodāmurs netiek izmantots, tā automātiski ieslēdz dzesēšanas režīmu līdz gaidstāves temperatūrai.

„Standby” laiks (temperatūras izslēgšana)

Izvēlnes izsaukšana ▶ Instrumenta parametri

Ja lodāmurs netiek izmantots, temperatūra pēc iestatītā gaidstāves laika paiešanas pazeminās līdz gaidstāves temperatūrai. Displejā tiek attēlots „Standby” (gaidstāve).

„Standby” režīmu atcel, nospiežot vadības taustinu. Instrumentā iebūvētais devējs konstatē stāvokļa izmaiņas un dezaktivē „Standby” režīmu, līdz brīdim, kad pakustina instrumentu.

Opcija Apraksts
OFF	„Standby” laiks ir izslēgts (rūpnīcas iestatījums)
1-999 min	individuāli iestatāms „Standby” laiks.
--- Instruments netiek atbalstīts

„AUTO-OFF” laiks (automātiskais izslēgšanas laiks)

Izvēlnes izsaukšana ▶ Instrumenta parametri

Ja lodāmurs netiek izmantots, pēc „AUTO-OFF” laika noilguma tiek atslēgta tā apsilde.

Temperatūra tiek izslēgta neatkarīgi no iestatītās gaidstāves funkcijas. Tiek attēlota faktiskā temperatūra; tādējādi šis rādījums attēlo atlikušo siltumu. Displejā tiek attēlots „AUTO-OFF" (automātiskā izslēgšana).

Opcija Apraksts
OFF	„AUTO-OFF” funkcija ir izslēgta (rūpnīcas iestatījums)
1-999 min	individuāli iestatāms „AUTO-OFF” laiks.

Jutība

Izvēlnes izsaukšana ▶ Instrumenta parametri

Opcija Apraksts

zems	nejutīgs – reağē uz intensīvu (ilgstošu) kustību
normāls standarta (rūpnīcas iestatījums)
augsts	jutīgs - reağē uz nelielu (īsu) kustību
--- Instruments netiek atbalstīts

Maks. karstā gaisa izmantošanas laiks WXHAP

Izvēlnes izsaukšana ▶ Instrumenta parametri

Lodāmura „WXHAP” karstā gaisa plūsmai var noteikt 0–300 s ieslēgšanas laiku. Ja rūpnīcas iestatījums ir 0 s (IZSLĒGTS), gaisa plūsma tiek ieslēgta, kad nospiests taustiņš uz karstā gaisa lodāmura vai kā izvēles iespēja pieejamais pedālis.

Opcija Apraksts
OFF	Laiks nav iestatīts.(rūpnīcas iestatījums)
1-300 s lestatījumi ir pielāgojami.

nobīde (Temperatūras-nobīde)

Izvēlnes izsaukšana ▶ Instrumenta parametri

Reālo lodgalvas temperatūru, izmantojot temperatūras nobīdi, var iestatīt ar intervālu ± 40 °C (± 72 °F).

regulēšanas īpašības

Funkcija nosaka lodēšanas instrumenta uzsildīšanas īpašības, kuru ietekmē tiks sasniegta iestatītā instrumenta temperatūra.

Izvēlnes izsaukšana ▶ Instrumenta parametri

Opcija Apraksts

standarta	pielāgota (vidējas intensitātes) uzsil-de (rūpnīcas iestatījumi)
palēnināta	lēna uzsilde
agresīva a	-tra uzsilde

taustinu blokēšana WXHAP

Šādi var mainīt rūpnīcā iestatītās lodāmura „WXHAP” taustinu funkcijas.

Izvēlnes izsaukšana ▶ Instrumenta parametri

Opcija Apraksts

OFF –
ON	Nospiežot taustiņu, lodāmurs „WXHAP” tiek ieslēgts; nospiežot taustiņu vēlreiz, lodāmurs tiek izslēgts.

procesa intervãls

Procesa intervāla iestatītais temperatūras intervāls nosaka bezpotenciāla izejas signāla padeves veidu.

Izvēlnes izsaukšana ▶ Instrumenta parametri

Norāde

Instrumentiem ar gaismas diožu apli (piem., WXDP 120) tā spīdēšanas intensitāti nosaka procesa intervāls.

Nemainīga gaismas intensitāte nozīmē, ka iepriekš iestatītā temperatūra ir sasniegta vai ka temperatūra ir norādītā procesa intervāla robežās.

Mirgošana norāda, ka sistēma uzsilst vai temperatūra ir ārpus norādītā procesa intervāla.

valoda

CHN	中文
DEN Dansk
ENG English
ESP Español
FIN Suomi

Izvēlnes izsaukšana ▶ Stacijas parametri

Temperatūras veids °C/°F (temperatūras vienības) ☎ Izvēlnes izsaukšana ▶ Stacijas parametri

Opcija Apraksts

°C	pēc Celsija skalas
°F	pēc Fārenheita skalas

5

Parole (blokēšanas funkcija)

Pēc blokēšanas ieslēgšanas darbojas tikai lodēšanas stacijas noteiktās temperatūras taustiņ. Visus pārējos iestatījumus nav iespējams pāriestatīt līdz atblokēšanai.

Norāde

Ja izvēlei tiešām nepieciešama tikai viena temperatūras vērtība, vadības taustiņam (noteiktās temperatūras taustiņi) jāiestata vienāda temperatūras vērtība.

Lodēšanas stacijas blokēšana

Iestatiet vēlamo trīsciparu blokēšanas kodu (no 001 līdz 999), izmantojot taustiņu UP/DOWN (uz augšu/uz leju). Apstipriniet vērtību ar ievades taustiņu.

Izvēlnes izsaukšana ▶ Stacijas parametri

Blokēšana ir aktīva (displejā redzama atslēga).

Lodēšanas stacijas atblokēšana:

1. Izsauciet parametru izvēlni. Ja blokēšana ir aktīva, automātiski atveras izvēlnes paroles ievades punkts. Displejā parādās trīs zvaigznītes (***).
2. lestatiet trīsciparu blokēšanas kodu, izmantojot taustiņus UP/DOWN (uz augšu/uz leju).
3. Apstipriniet vērtību ar ievades taustiņu.

Vai esat aizmirsis kodu?

Vērsieties mūsu klientu apkalpošanas centrā: technical- [e-mail]

Atseviška kanāla indikācija

Lai nodrošinātu pārskatāmāku rādījumu displejā, attēlošanas režīmu var pārslēgt no 3 kanālu indikācijas uz 1 kanāla indikāciju.

Atseviška kanāla indikācijas gadījumā pēc instrumenta kanāla temperatūras iestatīšanas nenotiek automātiska pārslēgšanās atpakaļ uz 3 kanālu indikāciju.

Pārslēgšanos atpakal var veikt, izmantojot 2 7.

Izvēlnes izsaukšana ▶ Stacijas parametri

Opcija Apraksts

OFF	Automātiska pārslēgšanās atpakaj uz 3 kanālu indikāciju (rūpnīcas iestatījums)
ON Nenot	ek automātiska pārslēgšanās atpakaj uz 3 kanālu indikāciju

Vakuuma sistēmas palaide

leslēgšanās laika aizturi var iestatīt, ja ir jānovērš priekšlaicīga sūkņa ieslēgšanās vai ir jānodrošina noteikts lodēšanas vietas uzsildes laiks

Izvēlnes izsaukšana ▶ Stacijas parametri

Opcija Apraksts

0 sec	OFF: vakuuma sistēmas palai-des funkcija ir izslēgta (rūpnīcas iestatījums)
1-10 sec	ON: vakuuma sistēmas palaides laiks iestatāms

Vakuuma sistēmas inerce

Lai novērstu izlodēšanas lodāmura aizsērēšanu, var iestatīt vakuuma sistēmas inerces laiku.

Izvēlnes izsaukšana ▶ Stacijas parametri

Opcija Apraksts

0 sec	OFF: vakuuma sistēmas palai-des funkcija ir izslēgta (rūpnīcas iestatījums)
1-10 sec	ON: vakuuma sistēmas palaides laiks iestatāms individuāli

Manometra robežvērtība

Izvēlnes izsaukšana ▶ Stacijas parametri

Izmantojot šo funkciju, ir iespējams definē atlodēšanas instrumenta apkopes intervālu. Šajā gadījumā tiek noteikta mbar vērtība, kādā elektriskais manometrs aizsērējušas iesūkšanas sistēmas dēļ aktivizē brīdinājuma paziņojumu (vakuumsūkņa LED pārslēdzas no zaļas krāsas uz sarkanu). Iestatītā vērtība ir atkarīga no izmantotajām iesūkšanas sprauslām. Iestatāms -400 mbar līdz -800 mbar rūpnīcas iestatījums -600 mbar 1. Sistēmai (galvām un filtram jābūt brīvai.

1. Izvēlnē atlasiet izvēlnes punktu „Manometra robežvērtība”.
2. Iestatiet „Manometra robežvērtības” spiediena vērtību, izmantojot taustiņu UP (uz augšu) vai DOWN (uz leju). Regulēšanas kontroles LED diode nemitīgi pārslēdzas no sarkanas krāsas uz zaļu un atpakaj. Ar taustiņu UP (uz augšu) palieliniet zemspiedienu par 50 līdz 80 mbar, saspiediet vakuuma šļūteni un pārbaudiet, vai kontrollampiņa pārslēdzas no zaļas uz sarkanu.
3. Saglabājiet iestatītās izmaiņas.

Saskarne COM 1 / 2

Izvēlnes izsaukšana ▶ Stacijas parametri

Opcija Apraksts

RS232	Serilā komunikācija ar datoru vai citām saderīgām Weller ierīcēm (rūpnīcas iestatījums).
Air	Saskarne COM 1 tiek konfigurēt kā kājas slēdža ieeja gaisa plūsmas aktivizēšanai.
Vac	Saskarne COM 1 tiek konfigurēt kā kājas slēdža ieeja vakuuma aktivizēšanai.
PickUp	Saskarne COM 1 tiek konfigurēt kā kājas slēdža ieeja pacelšanas vakuuma aktivizēšanai.
Stop&Go	Saskarne COM 1 tiek izmantota papildus pieejama optoadaptera vadībai, lai ar optisko šķiedru kabeli būtu iespējams pieslēgt KHE/KHP slēgšanas ierīci.Kad izmanto kādu no instrumentiem, izeja tiek aktivizēta. Turklāt tiek noslēgta bezpotenciāla slēguma izeja. Kad ierīce ir gaidstāves režīmā, automātiskās izslēgšanās vai izslēgšanas režīmā vai nav pieslēgts neviens instruments, izeja ir atslēgta.

Bezpotenciāla slēguma izeja 1

Izvēlnes izsaukšana ▶ Stacijas parametri

Bezpotenciāla 1. slēguma izeja atrodas pie pieslēguma COM 1.

Opcija Apraksts

OFF	(rūpnīcas iestatījums)
ZeroSmog	Kad tiek izmantots kāds instruments, 1. aizmugurējā bezpotenciāla slēguma izeja tiek noslēgta. Izmantojot kā izvēles iespēju pieejamo adapteri (WX HUB), var pieslēgt noteiktas „Zero Smog” ierīces. Aizmugurējā saskarne RS 232 joprojām darbojas.Kad ierīce ir gaidstāves režīmā, automātiskās izslēgšanās vai izslēgšanas režīmā vai nav pieslēgts neviens instruments, slēgšanas izeja ir atvērta.

1 6

REAR RJ-Socket

max. 50 V / 20 mA

Norāde

Ja saskarne COM1 papildus ir iestatīta arī kā „Stop&Go“, WX HUB izvērtē ziņojumu „Filtrs pilns“, un nepieciešamības gadījumā displejā tiek attēlots norādījums.

Bezpotenciāla slēguma izeja 2

Izvēlnes izsaukšana ▶ Stacijas parametri

Bezpotenciāla 2. slēguma izeja atrodas pie pieslēguma COM 2.

Opcija Apraksts

OFF	(rūpnīcas iestatījums)
CH 1	Instrumenta kanāls 1 vada slēguma izeju
CH 1+2	Instrumenta kanāls 1 + 2 vada slēguma izeju
CH 1+2+3	Instrumenta kanāls 1 + 2 + 3 vada slēguma izeju

1 6

REAR RJ-Socket

max. 50 V / 20 mA

Norāde

Ja ir sasniegta robota darba temperatūra, displejā parādās „ok“.

Tehniskie dati

Remontiekārta WXR 3
Izmēri PI x G x A	273 x 235 x 102 mm(10,75 x 9,25 x 4,02 inch)
Svars ca. 6,7 kg
Tīkla spriegums 230 V, 50 Hz	T0053500699120 V, 60 Hz WXR 3100 V 50/60 Hz T0053500199
Jauda Barošanas patēriņš 420 W (600 W)
Aizsargklase I, antistatisks korpusssIII, Lodēšanas instruments
Drošinātājs	Pārstrāvas palaidējs 230 V; 2,0 A120 V; 4,0 A
Temperatūras diapazons	pēc Celsija skalas: 100 - 450°C (550°C)pēc Fārenheita skalas: 200 - 850°F (999°F)Regulējamais temperatūras intervāls ir atkarīgs no instrumenta.
Temperatūras precizitāte	± 9 °C (± 17 °F) Atkarībā no instrumenta (WXHAP 200 ±30 °C / ±80 °F)
Temperatūras stabilitāte	± 2 °C (± 4 °F)
Potenciālu izlīdzināšanas pieslēgvieta	Ar 3,5 mm pārslēgšanās savienojumu ierīces aizmugurē.
Displejs	240 x 88 dots / Fona apgaismojums
USB pieslēgvieta	Vadības ierīce ir aprīkota ar USB pieslēgvietu programmaparatūras atjaunināšanai, parametru iestatīšanai un monitoringam.
Sūknis (Ekspluatācija ar pārtraukumiem (30/30) s)	Maks. zemspiediens 0,7 barMaks. padeves daudzums 18 l/minMaks. karstais gaiss 15 l/min
Papildu vakuumūknis	Maks. zemspiediens0,5 barMaks. padeves daudzums 1,7 l/min

Pircēja prasības kompensēt iekārtas nepilnības ir spēkā gadu pēc iekārtas piegādes. Tas neattiecas uz pircēja pretprasībām atbilstoši Vācijas Civilkodeksa 478.- 479. § nosacījumiem.

Saskaņā ar sniegto garantiju mēs esam atbildīgi tikai tad, ja lietošanas vai glabāšanas garantija ir norādīta rakstiski un tekstā lietots jēdziens „Garantija”.

Garantija zaudē spēku, ja ierīce tiek izmantota neatbilstoši norādījumiem un nekvalificēta personas veic ierīces izmainas.

Paturam tiesības veikt tehniskās izmaiņas!

Informāciju skatiet vietnē www.weller-tools.com.

Paziņojumi par traucējumiem un traucējumu novēršana

Paziņojums/pazīme lespējamais	iemesls Veicamā darbība
Rādījums „- - -“	Instruments nav atpazītsInstruments bojāts	Pārbaudiet instrumenta pieslēgumu iekārtaiPārbaudiet pieslēgto instrumentu
Nedarbojas displejs (displejs izslēgts)	Nav strāvas	leslēdziet elektriskās barošanas slēdziPārbaudiet spriegumuPārbaudiet iekārtas drošinātājus
Izlodēšanas ierīcē nav vakuuma	Vakuuma sistēma nav pievienotaAizsērējusi izlodēšanas sprauslaBojāts sūknis	Pievienojiet vakuuma cauruli pieslēgumamizlodēšanas sprauslas apkopi ar frīšanas instrumentu
Izlodēšanas ierīcē nav vakuuma	Izlodēšanas īes filtr patrona ir pilnaGalvenais filtr ir pilns	Nomainiet izlodēšanas ierīces filtr patronuNomainiet lodēšanas ierīces galvenā filtr ieliktni
Karstā gaisa lodāmuram nav gaisa padeves.	Nav pievienota gaisa padeves šļūtene.Galvenais filtr ir pilns	Pievienojiet vai pārbaudiet gaisa šļūteniNomainiet lodēšanas stacijas galvenā filtr ieliktni

Simboli

	Uzmanību!
	Izlasiet lietošanas rokasgrāmatu!
	Pirms jebkādām darbībām ar ierīcivienmēr izvelciet spraudni no kontakt-ligzdas.
	ESD atbilstīga konstrukcija un ESDatbilstīga darba vieta.
	Potenciālu izlīdzināšanas pieslēgvieta
	Drošinātājs
	Drošības transformators
	CE markējums
	Lielbritānijas atbilstības zīme

	Lodēšana
	Atlodēšana
	Karsts gaiss

Utilizacija

Elektrisko un elektronisko iekārtu atkritumi ir jāsavāc atseviški. Gaismas avotu atkritumi ir jānoņem no iekārtas. Sazinieties ar vietējo iestādi vai mazumtirgotāju, lai iegūtu padomus par ottreizējo pārstrādi un savākšanas punktu. Atkarībā no vietējiem noteikumiem, mazumtirgotājiem var būt pienākums bez maksas piņemt atpakal elektriskās, elektroniskās vai vecās iekārtas. Jūsu ieguldījums elektrisko un elektronisko iekārtu atkritumu atkārtotā izmantošanā un ottreizējā pārstrādē palīdz samazināt pieprasījumu pēc izejvielām. Elektrisko un elektronisko iekārtu atkritumos ir vērftīgi, ottreiz pārstrādājami materiāli, kas var negatīvi ietekmēt vidi un cilvēku veselību, ja tie netiek utilizēti videi draudzīgā veidā. No iekārtu atkritumiem izdzēsiet personāla datus, ja tādi ir.

Netīri filtr ir jäutilizē kā īpašie atkritumi. Nomainītas ierīces daļas, filtru vai nolietotas ierīces utilizējiet saskaņā ar jūsu valstī spēkā esošajiem nosacījumiem.

Garantija

LV ES atbilstības deklarācija

Mēs deklarējam, ka norādītie produkti atbilst tālāk uzskaitīto regulu noteikumiem:

LT ES atitikties deklaracija

Pilnvarots izstrādāt tehnisko dokumentāciju.
