GWS 2200230 H Professional - Mlynček na kávu BOSCH - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma GWS 2200230 H Professional BOSCH vo formáte PDF.
| Typ produktu | Uhlová brúska |
| Značka | Bosch |
| Model | GWS 2200-230 H Professional |
| Menovitý príkon | 2200 W |
| Výstupný výkon | 1380 W |
| Menovité otáčky | 6600 ot/min (pre 230 mm) |
| Maximálny priemer kotúča | 180 mm / 230 mm |
| Závit vretena | M14 |
| Hmotnosť (so štandardnou prídavnou rukoväťou) | 5,0 kg |
| Stupeň ochrany | Dvojitá izolácia □/II |
| Hladina akustického tlaku | 92 dB(A) |
| Hladina akustického výkonu | 103 dB(A) |
| Vibrácie (brúsenie) | a_h = 9,5 m/s², K = 1,5 m/s² |
| Vibrácie (šmirgľovanie) | a_h = 4,0 m/s², K = 1,5 m/s² |
| Hlavné funkcie | Brúsenie, šmirgľovanie, rezanie, drôtené kefovanie |
| Napájanie | Sieť (kábel), 230 V |
| Ochranný kryt | Súčasťou pre brúsenie a rezanie |
| Prídavná rukoväť | Protivibračná, súčasťou balenia |
| Údržba | Čistiť vetracie štrbiny a pri extrémnych podmienkach používať vysávač |
| Bezpečnosť | Dvojitá izolácia, aretácia vretena, ochrana proti náhodnému spusteniu |
| Náhradné diely | Dostupné na bosch-pt.com |
| Popredajný servis | Priamy servis do 5 dní vo Francúzsku |
Často kladené otázky - GWS 2200230 H Professional BOSCH
Otázky používateľov k GWS 2200230 H Professional BOSCH
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Mlynček na kávu vo formáte PDF zadarmo! Nájdite svoj návod GWS 2200230 H Professional - BOSCH a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. GWS 2200230 H Professional značky BOSCH.
NÁVOD NA OBSLUHU GWS 2200230 H Professional BOSCH
Pokryv ochranný (kryt) na rezanie
Popis výrobku a výkonu
Prečítajte si všetky bezpečnostné upozornenia a všetky pokyny. Nedodržiavanie bezpečnostných upozornení a pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo ťažké poranenie.
Riaďte sa obrázkami v prednej časti návodu na obsluhu.
130|Slovenčina
Montáž brúsnych nástrojov
Dodržiavajte predpisy pre obrázne materiály platné v príslušnej krajine.
Prevedenie vypínača bez aretácie (špecifické pre príslušné krajiny):
Na zapnutie elektronáradia posuňte vypínač (2) dopredu a potom ho stlačte.
Na vypnutie elektronáradia vypínač (2) uvoľnite.
Elektronáradie, príslušenstvo a obaly odovzdajte na ekologickú recykláciu.
Bezpečnostné upozornenia
Všeobecné bezpečnostné výstrahy - elektrické náradie
VÝSTRAHA
Prečítajte si všetky bezpečnostné výstrahy a všetky pokyny. Nedodr
Zanedbanie týchto výstrah a pokynov môže spôsobiť zásah elektrickým prúdom, požiar a/alebo ťažké poranenie.
Uschovajte tieto výstrahy a pokyny, aby ste ich mali k dispozícii v budúcnosti.
Pojem „elektrické náradie“ v týchto výstrahách sa vzťahuje na elektrické náradie (napájané z elektrickej siete) a na náradie napájané akumulátorom (bez prívodnej šnúry).
vhodného na používanie v exteriéri znižuje riziko úrazu elektrickým prúdom.
Ak je nutné použiť elektrické náradie vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko úrazu elektrickým prúdom.
Bezpečnosť osôb
Buďte ostražití, sústreďte sa na to, čo robíte, a s elektrickým náradím pracujte uvážlivo. Nepracujte s elektrickým náradím, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Krátka nepozornosť pri používaní elektrického náradia môže mať za následok vážne poranenia. Používajte osobné ochranné prostriedky. Vždy používajte ochranné okuliare. Používanie osobných ochranných prostriedkov, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chrániče sluchu, znižuje riziko poranenia. Vyhýbajte sa neúmyselnému uvedeniu elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred uchopením alebo prenášaním elektrického náradia sa vždy presvedčte, či je elektrické náradie vypnuté. Prenášanie elektrického náradia so zapnutým vypínačom alebo pripojenie zapnutého elektrického náradia k elektrickej sieti môže mať za následok nehodu. Kým zapnete elektrické náradie, odstráňte z neho nastavovacie nástroje alebo kľúče. Nastavovací nástroj alebo kľúč, ktorý sa nachádza v rotujúcej časti elektrického náradia, môže spôsobiť vážne poranenia osôb. Vyhýbajte sa abnormálnym polohám tela. Dbajte na pevný postoj a neustále udržiavajte rovnováhu. Takto budete môcť lepšie kontrolovať elektrické náradie v neočakávaných situáciách. Pri práci noste vhodný pracovný odev. Nenoste voľné odevy ani šperky. Dbajte, aby sa vlasy, odev a rukavice nedostali do blízkosti pohyblivých súčastí náradia. Voľný odev, dlhé vlasy alebo šperky sa môžu zachytiť do rotujúcich súčastí elektrického náradia. Ak sa dá na elektrické náradie namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne sa používajú. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.
Nikdy nepreťažujte elektrické náradie. Používajte elektrické náradie vhodné na daný druh práce. S vhodným ručným elektrickým náradím budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia. Nepoužívajte elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnúť alebo vypnúť, je nebezpečné a treba ho zveriť do opravy odborníkovi. Skôr ako začnete náradie nastavovať alebo prestavovať, vymieňať príslušenstvo alebo kým ho odložíte,
Vždy vtiahnite zástrčku sieťovej šnúry zo zásuvky. Toto preventívne opatrenie zabráni neúmyselnému spusteniu elektrického náradia.
Nepoužívané elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať toto náradie osobám, ktoré s ním nie sú dôverne oboznámené alebo ktoré si neprečítali tieto pokyny. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby. Vykonávajte pravidelnú údržbu elektrického náradia. Kontrolujte, či pohyblivé súčiastky bezchybne fungujú alebo či nie sú blokované, zlomené alebo poškodené, čo by mohlo negatívne ovplyvniť správne fungovanie elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vymeniť. Nedostatočná údržba elektrického náradia spôsobila mnoho úrazov. Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu zablokovať sa a ľahšie sa dajú viesť. Používajte elektrické náradie, príslušenstvo, nastavovacie nástroje a pod. podľa týchto pokynov. Pri práci zohľadnite konkrétne pracovné podmienky a činnosť, ktorú budete vykonávať. Používanie elektrického náradia na iný než predpokladaný účel môže viesť k nebezpečným situáciám.
Servis
Bezpečnostné pokyny pre uhlovú brúsku
Všeobecné bezpečnostné výstrahy pre obrusovanie, brúsenie, kefovanie alebo abrazívne rezanie
Toto elektrické náradie slúži ako brúska, jemná brúska, drôtená kefa alebo rezací nástroj. Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie a špecifikácie dodané s týmto elektrickým náradím. Zanedbanie dodržiavania všetkých uvedených pokynov môže mať za následok zásah elektrickým prúdom, požiar a/alebo ťažké poranenie. Toto elektrické náradie sa neodporúča používať na leštenie. Činnosti, na ktoré nie je určené toto elektrické náradie, môžu ohroziť zdravie a spôsobiť zranenia osôb. Nepoužívajte príslušenstvo, ktoré nie je špeciálne navrhnuté a odporúčané výrobcom náradia. Hoci príslušenstvo možno pripojiť na vaše elektrické náradie, nezaručuje to bezpečné používanie. Menovité otáčky príslušenstva musia byť minimálne také ako maximálne otáčky vyznačené na elektrickom náradí. Príslušenstvo, ktoré sa otáča rýchlejšie, ako sú jeho menovité otáčky, sa môže zlomiť a rozletieť. Priemer otvoru kotúča a príslušenstva musí zodpovedať priemeru vretena elektrického náradia. Príslušenstvo nesprávnych rozmerov sa nedá vhodne chrániť alebo ovládať.
Pri montáži pomocou závitu musí mať rovnaký závit ako vreteno brúsky. Pri príslušenstve namontovanom pomocou príruby musí byť otvor príslušenstva zhodný s otvorom príruby. Príslušenstvo, ktoré nie je zhodné s montážnym mechanizmom elektrického náradia, nie je vyvážené, nadmerne vibruje a môže spôsobiť stratu kontroly nad náradím. Nepoužívajte poškodené príslušenstvo. Pred každým použitím skontrolujte príslušenstvo, napr. brúsne kotúče, či nie sú vystiepené a prasknuté; brúsne taniere, či nie sú prasknuté, zodraté alebo nadmerne opotrebované, alebo či drôtené kefy nemajú voľné alebo prasknuté drôty. Ak elektrické náradie alebo príslušenstvo spadne na zem, skontrolujte ho, či nie je poškodené, alebo použite nepoškodené príslušenstvo. Po kontrole a inštalácii príslušenstva zaujmite vy aj okolostojace osoby polohu v dostatočnej vzdialenosti od rotujúceho príslušenstva a na jednu minútu nechajte bežať nezaťažené elektrické náradie pri maximálnych otáčkach. Poškodené príslušenstvo sa počas tejto skúšky obyčajne rozpadne. Používajte osobné ochranné prostriedky. V závislosti od vykonávanej práce používajte ochranný štít na tvár alebo ochranné okuliare. Podľa potreby používajte respirátor proti prachu, chrániče sluchu, rukavice a pracovnú zásteru schopné zachytiť drobné brúsivo alebo úlomky obrobku. Ochrana očí musí byť schopná zachytiť lietajúce úlomky uvoľnené pri rôznych činnostiach. Maska proti prachu alebo respirátor musia dokázať odfiltrovať častice vznikajúce pri práci. Dlhodobé vystavenie pôsobeniu intenzívneho hluku môže spôsobiť stratu sluchu. - Okolostojace osoby sa musia nachádzať v bezpečnej vzdialenosti od pracoviska. Každá osoba, ktorá vstúpi do pracovného priestoru, musí používať osobné ochranné prostriedky. Úlomky obrobku alebo odlomeného príslušenstva môžu odletieť a spôsobiť zranenie aj na väčšiu vzdialenosť od miesta vykonávania činnosti. Ak vykonávate prácu, kde sa môže obrábacie príslušenstvo dostať do kontaktu so skrytou elektroinštaláciou alebo vlastným napájacím káblom, držte elektrické náradie za izolované úchopové plochy. Rezacie príslušenstvo pri kontakte s fázou môže prepojiť odhalené kovové časti náradia s fázou a používateľ môže byť zasiahnutý elektrickým prúdom. Umiestnite napájací kábel mimo rotujúceho príslušenstva. Ak stratíte kontrolu, kábel sa môže prerezať alebo zachytiť a vaša ruka alebo rameno sa môže vtiahnuť do rotujúceho príslušenstva. Nikdy neodkladajte elektrické náradie, kým sa príslušenstvo úplne nezastaví. Rotujúce príslušenstvo sa môže zachytiť o povrch a vymknúť sa spod vašej kontroly. Nespúšťajte elektrické náradie, ak ho držíte pri sebe. Náhodný kontakt s rotujúcim príslušenstvom by mohol zachytiť váš odev a pritiahnuť ho na vaše telo. Pravidelne čistite vetracie otvory elektrického náradia. Ventilátor motora bude nasávať prach dovnútra náradia
a nadmerné hromadenie prachových kovových častíc môže spôsobiť úraz elektrickým prúdom.
Spätný ráz je náhla reakcia zaseknutého alebo zachyteného rotujúceho kotúča, brúsneho taniera, kefy alebo iného príslušenstva. Zaseknutie alebo zachytenie spôsobuje rýchle zastavenie rotujúceho príslušenstva, výsledkom čoho je vystrelenie nekontrolovaného elektrického náradia v smere proti pohybu príslušenstva v mieste kontaktu.
Napríklad, ak sa brúsny kotúč zachytí alebo zasekne do obrobku, hrana kotúča, ktorá vstupuje do miesta zaseknutia, sa môže vnoríť do povrchu materiálu, následkom čoho kotúč vybehne alebo sa vyhodí. Kotúč môže vyskočiť buď v smere k používateľovi alebo od neho, v závislosti od smeru otáčania v mieste dotyku. Brúsne kotúče sa môžu za týchto podmienok zlomiť.
Spätný ráz je výsledkom nesprávneho používania elektrického náradia a/alebo nesprávneho pracovného postupu alebo podmienok, ktorým sa možno vyhnúť pri aplikácii nižšie uvedených preventívnych opatrení.
Elektrické náradie držte pevne a telo a ruky držte tak, aby dokázali zachytiť spätný ráz. Vždy používajte pomocné rukoväte, ak sa nachádza na náradí, aby ste mali pod kontrolou spätný ráz alebo reakčný moment pri spúšťaní. Používateľ dokáže pri prijatí vhodných preventívnych opatrení zachytiť reakčný moment a spätný ráz. Ruku nikdy nekladte do blízkosti rotujúceho príslušenstva. Príslušenstvo môže zasiahnuť vašu ruku v dôsledku spätného rázu. Nestojte v priestore, kam bude smerovať elektrické náradie vplyvom spätného rázu. Spätný ráz posunie náradie do opačného smeru voči pohybu kotúča v mieste zaseknutia. Pri práci v rohoch, na ostrých hranách atď. pracujte s mimoriadnou opatrnosťou. Zabráňte odskakovaniu a zasekávaniu príslušenstva. Rohy, ostré hrany alebo voľné konce majú tendenciu zachytiť rotujúce príslušenstvo s následkom straty kontroly alebo spätného rázu. Nepripájajte reťazový pílový kotúč na rezanie dreva alebo zubový pílový kotúč. Takéto kotúče často spôsobujú spätný ráz a stratu kontroly.
Bezpečnostné výstrahy pre brúsenie a abrazívne rozbrusovanie
Používajte len také druhy kotúčov, ktoré sú odporúčané pre vaše elektrické náradie a špecifický chránič navrhnutý pre zvolený kotúč. Kotúče, pre ktoré nie je navrhnuté elektrické náradie, nemožno vhodne chrániť a nie sú bezpečné. Brúsna plocha kotúčov s vnútorným stredom musí byť umiestnená pod rovinou obruby krytu. Nesprávne na
montovaný kotúč presahujúci rovinu obruby krytu nemôže byť dostatočne chránený.
Kryt musí byť bezpečne pripevnený k elektrickému náradiu a umiestnený tak, aby zaručoval maximálnu bezpečnosť a k používateľovi smerovala najmenšia časť kotúča. Kryt pomáha chrániť používateľa pred odletujúcimi úlomkami zlomeného kotúča, náhodným dotykom s kotúčom a iskrami, ktoré by mohli zapáliť odev. Kotúče sa môžu používať len na odporúčané účely. Napríklad: nebrúste bočnou stranou brúsneho kotúča. Rozbrusovacie kotúče sú určené na obvodové brúsenie, bočné sily pôsobiace na tieto kotúče ich môžu zlomiť. Vždy používajte nepoškodené príruby kotúčov, ktoré majú správnu veľkosť a tvar pre zvolený kotúč. Správne príruby zabezpečujú podopretie kotúča a znižujú riziko poškodenia kotúča. Príruby pre rozbrusovacie kotúče sa môžu líšiť od prírub pre brúsne kotúče. Nepoužívajte opotrebované kotúče z väčšieho elektrického náradia. Kotúče určené pre väčšie elektrické náradie nie sú vhodné pre vyššie otáčky menšieho náradia a môžu sa roztrhnúť.
Doplňujúce bezpečnostné výstrahy týkajúce sa abrazívneho rozbrusovania
Dbajte, aby nedošlo k zaseknutiu rozbrusovacieho kotúča a nepôsobte naň nadmerným tlakom. Nepokúšajte sa rezať do príliš veľkej hĺbky. Nadmerné namáhanie kotúča zvyšuje zaťaženie a náchylnosť ku krúteniu alebo ohybu kotúča v reze a možnosť spätného rázu alebo roztrhnutia kotúča. Nestojte v línii rezu ani za rotujúcim kotúčom. Ak sa kotúč v mieste rezu posúva smerom od vás, prípadný spätný ráz môže vystreliť rotujúci kotúč a elektrické náradie priamo na vás. V prípade zaseknutia kotúča alebo prerušenia rezania z akéhokoľvek dôvodu vypnite elektrické náradie a držte ho až do úplného zastavenia kotúča. Nikdy sa nepokúšajte vytahovať rozbrusovací kotúč z rezu, pokým sa kotúč pohybuje, pretože by mohlo dôjsť k spätnému rázu. Zistite príčinu zaseknutia kotúča a prijmite vhodné nápravné opatrenia, aby k nemu nedochádzalo. Nezačínajte rezať s kotúčom v obrobku. Nechajte kotúč dosiahnuť plné otáčky a opatrne ho zaveďte naspäť do rezu. Ak kotúč spustíte v obrobku, môže sa zaseknúť, vyskočiť alebo spôsobiť spätný ráz. Oporné panely alebo iné nadrozmerné obrobky upevnite tak, aby sa minimalizovalo riziko zovretia kotúča alebo spätného rázu. Veľké obrobky sa zvyknú v dôsledku vlastnej hmotnosti prehýbať. Je nutné podoprieť ich v blízkosti línie rezu a v blízkosti hrán na oboch stranách kotúča. Pri zanorenom reze do existujúcich stien alebo iných neprehľadných miest postupujte mimoriadne opatrne. Zahlbujúci sa kotúč môže prerezať plynové alebo vodovodné potrubie, elektrickú inštaláciu alebo naraziť na objekty, ktoré spôsobia spätný ráz.
Bezpečnostné výstrahy pre brúsenie
Nepoužívajte nadmerne veľké brúsne papierové kotúče. Pri výbere brúsneho papiera sa riadte odporúčaniami výrobcu. Veľký brúsny papier presahujúci brúsny tanier môže spôsobiť tržné rany a zároveň zablokovať, roztrhnúť kotúč alebo vyvolať spätný ráz.
Bezpečnostné výstrahy pre prácu s drôtenými kefami
Pamätajte, že z kefy sa uvoľňujú kúsky drôtu aj počas normálneho používania. Nepreťažujte drôty pôsobením nadmernej sily na kefu. Drôtené štetinky môžu ľahko preniknúť tenkým odevom a/alebo kožou. Ak sa pre kefovanie odporúča používať ochranný kryt, zabráňte kontaktu drôteného kotúča alebo kefy s krytom. Drôtený kotúč alebo kefa môže v dôsledku zaťaženia a odstredivých síl zväčšiť svoj priemer.
Dodatočné bezpečnostné pokyny
Používajte ochranné okuliare.
Používajte vhodné prístroje na vyhľadávanie skrytých elektrických vedení a potrubí alebo sa obráťte na miestne energetické podniky. Kontakt s elektrickým vodičom pod napätím môže spôsobiť požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mať za následok explóziu. Preniknutie do vodovodného potrubia spôsobí vecné škody alebo môže mať za následok zásah elektrickým prúdom. Nedotýkajte sa brúsnych a rezacích kotúčov, kým neochladnú. Kotúče sú pri práci veľmi horúce. Keď sa preruší napájanie elektrickým prúdom, napríklad kvôli výpadku dodávky elektrického prúdu alebo vytiahnutiu sieťovej zástrčky, odblokujte vypínač a dajte ho do pozície pre vypnutie. Zabráni sa tak nekontrolovanému opätovnému spusteniu. Zaistite obrobok. Obrobok upnutý pomocou upínacieho zariadenia alebo zveráka je bezpečnejší ako obrobok pridržiavaný rukou.
Číslovanie jednotlivých komponentov sa vzťahuje na vyobrazenie elektrického náradia na grafickej strane.
(1) Aretačné tlačidlo vretena (2) Vypínač (3) Prídavná rukoväť (izolovaná úchopová plocha) (4) Brúsne vreteno (5) Ochranný kryt na brúsenie (6) Zaisťovacia skrutka pre ochranný kryt (7) Upínacia príruba s O-krúžkom (8) Brúsny kotúč (9) Upínacia matica
(10) Kolíkový kľúč pre upínaciu maticu (11) Rýchloupínacia matica SDS-clic (12) Miskovitý kotúč zo spekaného karbidu a) (13) Ochranný kryt na rezanie (14) Rezací kotúč A (15) Ochrana rúk (16) Distančné podložky (17) Gumený brúsny tanier (18) Brúsny list (19) Okružná (A) (20) Miskovitá kefa (21) Odsávací kryt na rezanie s vodiacimi šanami (22) Diamantový rezací kotúč (23) Rukoväť (izolovaná úchopová plocha)
A) Vyobrazené alebo opísané príslušenstvo nepatrí do štandardného rozsahu dodávky. Kompletné príslušenstvo nájdete v našom sortimente príslušenstva.
Technické údaje
Uhlová brúska GWS 2200-180 H GWS 2200-230 H
| Vecné Čísló | 3 601 H51 X.. 3 601 H52 X.. | |
| Menovitý príkon W 2 200 2 200 | ||
| Výkon W 1 380 1 380 | ||
| Menovité otáčky min | -1 | 8 500 6 600 |
| Max. priemer brúsneho kotúča mm 180 230 | ||
| Závit brúsneho vretena M 14 M 14 | ||
| Max. dlžka závitu brúsneho vretena mm 25 25 | ||
| Hmotnost podla EPTA-Procedure 01:2014 | ||
| - s prídavnou rukovātou tlimiacou vibrácie kg | 5,1 | 5,1 |
| - so štandardnou prídavnou rukovātou | kg | 5,0 |
| Trieda ochrany | ☐/II ☐/II | |
Údaje platia pre menovité napätie [U] 230 V. Pri odlišných napätiach a vo vyhotoveniach špecifických pre jednotlivé krajiny sa môžu tieto údaje líšiť.
Len pre elektrické náradie bez obmedzenia rozbehového prúdu: zapínacie procesy vytvárajú krátkodobé poklesy napätia. Pri nevhodných podmienkach v sieti môže dôjsť k ovplyvneniu iných zariadení. Pri sieťových impedanciách menej ako 0,25 ohmu sa neočakávajú žiadne rušenia alebo poruchy.
Informácia o hlučnosti/vibráciách
Hodnoty emisií hluku zistené podľa EN 60745-2-3.
Úroveň hluku elektrického náradia pri použití váhového filtra A je (typicky): hladina akustického tlaku 92 dB(A); hladina akustického výkonu 103 dB(A). Neistota K = 3 dB.
Noste prostriedky na ochranu sluchu!
Vzájomné porovnávanie elektrického náradia. Hodí sa aj na predbežný odhad zaťaženia vibráciami.
Uvedená úroveň vibrácií reprezentuje hlavné spôsoby použitia elektrického náradia. Avšak v takých prípadoch, keď sa toto ručné elektrické náradie použije na iné druhy použitia, s odlišnými pracovnými nástrojmi alebo sa podrobuje nedostatočnej údržbe, môže sa úroveň vibrácií od týchto hodnôt odlišovať. To môže výrazne zvýšiť zaťaženie vibráciami počas celej pracovnej zmeny.
Na presný odhad zaťaženia vibráciami by sa mali zohľadniť aj doby, počas ktorých je náradie vypnuté alebo síce spustené, ale v skutočnosti sa nepoužíva. To môže výrazne znížiť zaťaženie vibráciami počas celej pracovnej doby.
Na ochranu obsluhujúcej osoby pred pôsobením vibrácií určite ďalšie bezpečnostné opatrenia, ako napríklad: údržba
elektrického náradia a vkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov.
Montáž
Montáž ochranného zariadenia
Pred všetkými prácami na elektrickom náradí vytiahnite sieťovú zástrčku zo zásuvky.
Upozornenie: Po zlomení brúsneho kotúča počas prevádzky alebo pri poškodení upínacích zariadení na ochrannom kryte/na elektrickom náradí sa musí elektrické náradie bezodkladne zaslať zákazníckemu servisu. Adresu si pozrite v odseku "Zákaznícky servis a aplikačné poradenstvo".
Ochranný kryt na brúsenie
Nasaďte ochranný kryt (5) na krk vretena. Prispôsobte polohu ochranného krytu (5) požiadavkám pracovného postupu a zaaretujte ochranný kryt (5) zaisťovacou skrutkou (6).
Ochranný kryt (5) nastavte tak, aby sa zabránilo odlietavaniu iskier do smeru obsluhujúcej osoby.
Ochranný kryt na rezanie
Pri rezani brúsnymi prostriedkami so spojivom používajte vždy ochranný kryt na rezanie (13). Pri rezaní do kameňa sa postarajte o dostatočné odsávanie prachu.
Ochranný kryt na rezanie (13) sa montuje tak ako ochranný kryt na brúsenie (5).
Odsávací kryt na rezanie s vodiacimi lištami
Odsávací kryt na rezanie s vodiacimi lištami (21) sa montuje tak ako ochranný kryt na brúsenie (5).
Prídavná rukoväť
Svoje elektrické náradie používajte iba s prídavnou rukoväťou (3).
Montáž brúsnych nástrojov
Pred všetkými prácami na elektrickom náradí vytiahnite sieťovú zástrčku zo zásuvky. Nedotýkajte sa brúsnych a rezných kotúčov, kým nevychladnú. Kotúče sú pri práci veľmi horúce.
Vyčistite brúsne vreteno (4) a všetky diely, ktoré treba namontovať.
Na upnutie a uvoľnenie brúsnych nástrojov stlačte aretačné tlačidlo vretena (1), aby sa brúsne vreteno zaaretovalo.
Aretačné tlačidlo vretena aktivujte len pri stojacom brúsnom vretene. Inak sa môže elektrické náradie poškodiť.
Brúsny/rezací kotúč
Zohľadnite rozmery brúsnych nástrojov. Priemer otvoru musí byť vhodný k upínacej prírube. Nepoužívajte žiadne adaptéry alebo redukčné prvky.
Pri použití diamantových rezných kotúčov dbajte na to, aby sa šípka pre smer otáčania na diamantovom reznom kotúči a smer otáčania elektrického náradia (pozrite si šípku pre smer otáčania na hlave prevodovky) zhodovali.
Poradie montáže je viditeľné na grafickej strane.
Na upevnenie brúsneho/rezacieho kotúča naskrutkujte upínaciu maticu (9) a dotiahnite ju kolíkovým kľúčom, pozrite si odsek „Rýchloupínacia matica".
- Po ukončení montáže brúsneho nástroja, pred zapnutím ešte skontrolujte, či je brúsny nástroj správne namontovaný a či sa dá voľne otáčať. Uistite sa, že sa brúsny nástroj nedotýka ochranného krytu ani iných častí.
V upínacej prírube (7) je okolo vystredovacieho prstenca vložená plastová časť (O-krúžok). Ak O-krúžok chýba alebo ak je poškodený, musí sa upínacia príruba (7) pred ďalším používaním bezpodmienečne vymeniť.
Vejarovitý brúsny kotúč
Na prácu s vejárovitým brúsnym kotúčom vždy namontujte ochranu rúk (15).
Gumenný brúsny tanier
Na prácu s gumenným brúsnym tanierom (17) vždy namontujte ochranu rúk (15).
Poradie montáže je viditeľné na grafickej strane.
Pred montážou gumenného brúsneho taniera (17) nasaďte 2 distančné podložky (16) na brúsne vreteno (4).
Na prácu s miskovitou alebo kotúčovou kefou vždy používajte ochranu rúk (15).
Poradie montáže je viditeľné na grafickej strane.
Miskovitá kefa/kotúčová kefa sa musí dať naskrutkovať na brúsne vreteno natoľko, aby pevne doliehala na prírube brúsneho vretena, na konci závitu brúsneho vretena. Dotiahnite miskovitú/kotúčovú kefu vidlicovým kľúčom.

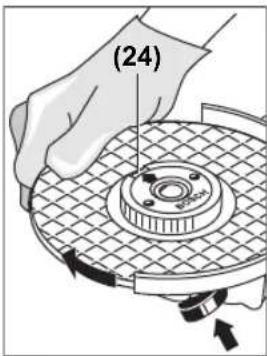

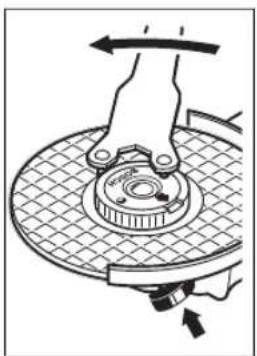

Rýchloupínacia matica SDS-elic
Na jednoduchú výmenu brúsneho nástroja bez použitia ďalších nástrojov môžete namiesto upínacej matice (9) použiť rýchloupínaciu maticu (11).
Rýchloupínacia matica (11) sa smie používať len pre brúsne alebo rezacie kotúče.
Používajte iba bezchybnú, nepoškodenú rýchloupínaciu maticu (11).
Pri naskrutkovávani dávajte pozor na to, aby strana s popisom rýchloupínacej matice (11) smerovala k brúsnemu kotúču; šípka musí smerovať na indexovú značku (24).
Na zaaretovanie brúsneho vretena stlačte aretačné tlačidlo vretena (1). Na dotiahnutie rýchloupínacej matice otáčajte silou brúsny kotúč v smere chodu hodinových ručičiek.
Prípustné otáčky [min] alebo obvodová rýchlosť [m/s] používaných brúsnych nástrojov musia zodpovedať minimálnym údajom v nasledujúcej tabuľke.
Preto venujte pozornosť prípustným otáčkam alebo obvodovej rýchlosti na etikete brúsneho nástroja.
| Max. [mm] [mm] | |||||
| D bd [min] | 3] [m/s] | ||||
| 180 | 8 | 22,2 | 8500 | 80 | |
| 230 | 8 | 22,2 | 6600 | 80 | |
| 180 | - | - | 8500 | 80 | |
| 230 | - | - | 6600 | 80 | |
| 100 30 M 14 8 600 45 | |||||
Otočenie hlavy prevodovky
Pred všetkými prácami na elektrickom náradí vytiahnite sieťovú zástrčku zo zásuvky.
Hlavu prevodovky môžete otáčať v jednotlivých krokoch po 90° . Vďaka tomu sa dá vypínač umiestniť do vhodnejšej pozície na manipuláciu pri osobitných prípadoch počas práce, napríklad pri rezacích prácach s odsávacím krytom s vodiacimi sankami (21) alebo pre ľavákov.
Úplne vytočte 4 skrutky. Hlavu prevodovky opatrne bez odobratia z krytu otočte do novej pozície. Opatrne dotiahnite 4 skrutky.
Odsávanie prachu a triesok
Prach z niektorých materiálov, napr. z náterov obsahujúcich olovo, z niektorých druhov dreva, minerálov a kovu môže byť zdraviu škodlivý. Kontakt s takýmto prachom alebo jeho vdychovanie môže vyvolávať alergické reakcie a/alebo ochorenia dýchacích ciest používateľa alebo osôb, ktoré sa nachádzajú v blízkosti.
Určité druhy prachu, ako napríklad prach z dubového alebo z bukového dreva, sa považujú za rakovinotvorné, predovšetkým v spojení s prídavnými látkami, ktoré sa používajú na ošetrenie dreva (chróm, prostriedky na ochranu dreva). Materiál, ktorý obsahuje azbest, smú opracovávať len odborníci.
- Používajte podľa možností také odsávanie prachu, ktoré je pre daný materiál vhodné.
- Postarajte sa o dobré vetranie svojho pracoviska.
- Odporúčame používať masku na ochranu dýchacích ciest s filtrom triedy P2.
Dodržiavajte aj predpisy vašej krajiny týkajúce sa obrábaných materiálov.
Zabráňte usadzovaniu a hromadeniu prachu na pracovisku. Prach sa môže ľahko zapáliť.
Prevádzka
Uvedenie do prevádzky
Dodržte napätie siete! Napätie zdroja elektrického prúdu sa musí zhodovať s údajmi na typovom štítku elektrického náradia. Elektrické náradie označené pre napätie 230 V sa môže prevádzkovať aj s napätím 220 V. Elektrické náradie držte za izolované plochy na uchopenie a prídavnú rukoväť. Nástroj by mohol natrafiť na skryté elektrické vedenia alebo zasiahnuť vlastnú prívodnú šnúru. Kontakt s elektrickým vedením, ktoré je pod napätím, môže dostať pod napätie aj kovové súčiastky náradia a spôsobiť zásah elektrickým prúdom.
Pri prevádzkovaní elektrického náradia na mobilných zdrojoch elektrického prúdu (generátoroch), ktoré nedisponujú dostatočnými výkonovými rezervami alebo nedisponujú žiadnym vhodným regulovaním napätia so striedavým
hovým prúdom, môže dôjsť k ovplyvneniu výkonu alebo k netypickému správaniu pri zapínaní.
Upozornenie: Pri nepoužívaní vytiahnite sieťovú zástrčku zo zásuvky. Elektrické náradie má pri zasunutej sieťovej zástrčke a dostupnom sieťovom napätí nízku spotrebu elektrickej energie aj vo vypnutom stave.
Obrusovanie nahrubo
Nikdy nepoužívajte na obrusovanie nahrubo rezacie kotúče.
Uhlom priloženia 30° až 40° získate pri obrusovaní nahrubo ten najlepší výsledok pri práci. Elektrickým náradím pohybujte sem a tam, s aplikovaním mierneho tlaku. Obrobok sa tak príliš nezohreje, nesfarbí sa a nevzniknú ryhy.
Vejarovitý brúsny kotúč
S vejarovitým brúsnym kotúčom (príslušenstvo) môžete opracovávať aj zvlnené povrchy a profily. Vejarovité brúsne kotúče majú podstatne dlhšiu životnosť, nižšiu úroveň hluku a nižšie teploty pri brúsení ako bežné brúsne kotúče.
Rezanie kovu
Pri rezaní brúsnymi prostriedkami so spojivom používajte vždy ochranný kryt na rezanie (13).
Pri rozbrusovaní pracujte miernym posúvaním, ktoré je prispôsobené obrábanému materiálu. Nevytvárajte žiadny tlak na rezný kotúč, nevzpriečte ho a nevykonávajte ani oscilačné pohyby.
Dobiehajúce rezné kotúče nebrzdite bočným protitlakom.
Elektrické náradie musí byť vždy vedené proti smeru otáčania. Inak hrozí nebezpečenstvo, že bude nekontrolovane vytlačené z rezu. Pri rezaní profilov a štvorhranných rúr je najlepšie priloženie na najmenšom priereze.
Rezanie kameňa
Pri rezaní do kameňa sa postarajte o dostatočné odsávanie prachu. Používajte masku na ochranu proti prachu. Elektrické náradie sa smie používať iba na rezanie/brúsenie nasucho.
Na rezanie kameňa je najlepšie použiť diamantový rezný kotúč.
Pri použití odsávacieho krytu na rezanie s vodiacimi sanečkami (21) musí byť vysávač schválený na vysávanie prachu z kameňa. Firma Bosch ponúka vhodné vysávače.
Zapnite elektrické náradie a priložte ho prednou časťou vodiacich saní na obrobok. Posúvajte elektrické náradie s miernym posúvaním, prispôsobeným opracovávanému materiálu. Pri rezaní mimoriadne tvrdých materiálov, napríklad betónu s veľkým obsahom
hom kameňov, sa môže diamantový rezný kotúč prehriať a tým poškodiť. Veniec iskier, ktorý sa vytvára na obvode diamantového rezného kotúča, na to výrazne upozorňuje. V takomto prípade rezanie prerušte a nechajte diamantový rezný kotúč krátky čas bežať vo voľnobežnom chode, pri najvyšších otáčkach, aby sa ochladil.
Badateľne pomalší postup pri práci a veniec iskier na obvode kotúča sú príznakom zatupeného diamantového rezného kotúča. Ten sa dá opäť nabrúsiť krátkymi rezmi do abrazívneho materiálu, napríklad do vápencového alebo pieskovca.
Upozornenia týkajúce sa statiky
Drážky v nosných stenách podliehajú norme DIN 1053, Časť 1 alebo ustanoveniam špecifickým pre jednotlivé krajiny. Tieto predpisy treba bezpodmienečne dodržať. Pred začatím práce si privolajte na pomoc zodpovedného statika, architekta alebo príslušné vedenie stavby.
Údržba a servis
Údržba a čistenie
Pred všetkými prácami na elektrickom náradí vytiahnite sieťovú zástrčku zo zásuvky. Elektrické náradie a jeho vetracie štrbiny udržiavajte vždy v čistote, aby ste mohli pracovať dobre a bezpečne. Pri extrémnych podmienkach používania použite podľa možnosti odsávacie zariadenie. Vetracie štrbiny často vyfukujte a pretrite prúdovým chráničom (PRCD). Pri obrábaní kovov sa môže vo vnútri elektrického náradia usadzovať vodivý prach. To môže mať negatívny vplyv na ochrannú izoláciu elektrického náradia.
Príslušenstvo skladujte a ošetrujte starostlivo. Ak je potrebná výmena prípojovacieho vedenia, musí ju vykonať Bosch alebo niektoré autorizované stredisko služieb zákazníkom pre elektrické náradie Bosch, aby sa zabránilo ohrozeniam bezpečnosti.
Zákaznícka služba a poradenstvo ohľadom použitia
Servisné stredisko Vám odpovie na otázky týkajúce sa opráv a údržby Vášho produktu, ako aj náhradných dielov. Rozkladové výkresy a informácie o náhradných dieloch nájdete tiež na: www.bosch-pt.com
V prípade otázok týkajúcich sa našich výrobkov a príslušenstva Vám ochotne pomôže poradenský tím Bosch. V prípade akýchkoľvek otázok a objednávok náhradných súčiastok uveďte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.
Slovensko
Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.
Tel.: +421 2 48 703 800
Fax: +421 248703801
E-Mail: servis.naradia@sk.bosch.com
www.bosch-pt.sk
Likvidácia
Elektrické náradie, príslušenstvo a obaly treba odovzdať na ekologickú recykláciu.
do národného práva sa musí už nepoužiteľné elektrické náradie zbierať separovane a odovzdať na ekologickú recykláciu.
Uporabljajte zaščito za sluh!
Skupne vrednosti tresljajev a (vektorska vsota treh smeri) in negotovost K so določene v skladu z EN 60745-2-3:
Površinsko brušenje (grobo brušenje):
an = 9,5m / s2,K = 1,5m / s2
Brušenje z brusilnim listom:
ai = 4,0m / s2,K = 1,5m / s2
- POKRYV OCHRANNÝ (KRYT) NA REZANIE
- POPIS VÝROBKU A VÝKONU
- SLOVENČINA
- MONTÁŽ BRÚSNYCH NÁSTROJOV
- PREVEDENIE VYPÍNAČA BEZ ARETÁCIE (ŠPECIFICKÉ PRE PRÍSLUŠNÉ KRAJINY)
- BEZPEČNOSTNÉ UPOZORNENIA
- VŠEOBECNÉ BEZPEČNOSTNÉ VÝSTRAHY - ELEKTRICKÉ NÁRADIE
- VÝSTRAHA
- BEZPEČNOSŤ OSÔB
- SERVIS
- BEZPEČNOSTNÉ POKYNY PRE UHLOVÚ BRÚSKU
- BEZPEČNOSTNÉ VÝSTRAHY PRE BRÚSENIE A ABRAZÍVNE ROZBRUSOVANIE
- DOPLŇUJÚCE BEZPEČNOSTNÉ VÝSTRAHY TÝKAJÚCE SA ABRAZÍVNEHO ROZBRUSOVANIA
- BEZPEČNOSTNÉ VÝSTRAHY PRE BRÚSENIE
- BEZPEČNOSTNÉ VÝSTRAHY PRE PRÁCU S DRÔTENÝMI KEFAMI
- DODATOČNÉ BEZPEČNOSTNÉ POKYNY
- TECHNICKÉ ÚDAJE
- INFORMÁCIA O HLUČNOSTI/VIBRÁCIÁCH
- NOSTE PROSTRIEDKY NA OCHRANU SLUCHU
- MONTÁŽ
- MONTÁŽ OCHRANNÉHO ZARIADENIA
- OCHRANNÝ KRYT NA BRÚSENIE
- ODSÁVACÍ KRYT NA REZANIE S VODIACIMI LIŠTAMI
- PRÍDAVNÁ RUKOVÄŤ
- BRÚSNY/REZACÍ KOTÚČ
- VEJAROVITÝ BRÚSNY KOTÚČ
- GUMENNÝ BRÚSNY TANIER
- RÝCHLOUPÍNACIA MATICA SDS-ELIC
- OTOČENIE HLAVY PREVODOVKY
- ODSÁVANIE PRACHU A TRIESOK
- PREVÁDZKA
- UVEDENIE DO PREVÁDZKY
- OBRUSOVANIE NAHRUBO
- REZANIE KOVU
- UPOZORNENIA TÝKAJÚCE SA STATIKY
- ÚDRŽBA A SERVIS
- ÚDRŽBA A ČISTENIE
- ZÁKAZNÍCKA SLUŽBA A PORADENSTVO OHĽADOM POUŽITIA
- SLOVENSKO
- LIKVIDÁCIA
- UPORABLJAJTE ZAŠČITO ZA SLUH
Značka : BOSCH
Model : GWS 2200230 H Professional
Kategória : Mlynček na kávu
