Produkta veids	Leņķa slīpmašīna
Zīmols	Bosch
Modelis	GWS 2200-230 H Professional
Nominālā jauda	2200 W
Izvades jauda	1380 W
Nominālais ātrums	6600 apgr/min (230 mm)
Maks. diska diametrs	180 mm / 230 mm
Vārpstas vītne	M14
Svars (ar standarta papildrokturi)	5,0 kg
Aizsardzības klase	Dubultā izolācija □/II
Skaņas spiediena līmenis	92 dB(A)
Skaņas jaudas līmenis	103 dB(A)
Vibrācijas (slīpēšana)	a_h = 9,5 m/s², K = 1,5 m/s²
Vibrācijas (pulēšana)	a_h = 4,0 m/s², K = 1,5 m/s²
Galvenās funkcijas	Slīpēšana, pulēšana, griešana, metāla tīrīšana ar suku
Barošana	Tīkls (vads), 230 V
Aizsargpārsegs	Iekļauts slīpēšanai un griešanai
Papildrokturis	Pretvibrācijas, iekļauts
Apkope	Tīrīt ventilācijas spraugas un izmantot putekļsūcēju ekstremālos apstākļos
Drošība	Dubultā izolācija, vārpstas bloķēšana, aizsardzība pret nejaušu iedarbināšanu
Rezerves daļas	Pieejamas vietnē bosch-pt.com
Pēcpārdošanas serviss	Tiešais serviss 5 dienu laikā Francijā

Bieži uzdotie jautājumi - GWS 2200230 H Professional BOSCH

Kāda ir GWS 2200-230 H slīpmašīnas jauda?

Nominālā jauda ir 2200 W un izvades jauda ir 1380 W.

Kādus diska diametrus es varu izmantot?

Jūs varat izmantot diskus līdz 180 mm (modelis GWS 2200-180 H) vai 230 mm (modelis GWS 2200-230 H). Pārbaudiet saderību ar savu modeli.

Kā nomainīt slīpēšanas disku?

Atvienojiet instrumentu, nospiediet vārpstas bloķēšanas pogu (1), atskrūvējiet stiprinājuma uzgriezni ar atslēgu, nomainiet disku, pēc tam pievelciet uzgriezni. Ātrās SDS-clic uzgriezni, pagrieziet disku pulksteņrādītāja virzienā, lai pievilktu.

Kā noregulēt aizsargpārsegu?

Atskrūvējiet bloķēšanas skrūvi (6), pagrieziet pārsegu (5) vēlamajā pozīcijā, pēc tam pievelciet skrūvi. Orientējiet pārsegu, lai izvairītos no atlidošanas pret lietotāju.

Vai es varu izmantot zāģa asmeni uz šīs slīpmašīnas?

Nē, nekad neizmantojiet zāģa asmeni ar zobiem vai griezējķēdi. Tas izraisītu bīstamus atsitienus. Izmantojiet tikai ieteicamos slīpēšanas diskus, griešanas diskus, sukas vai pulēšanas paliktņus.

Ko darīt atsitiena gadījumā?

Cieši turiet instrumentu ar abām rokām, izmantojiet papildrokturi un novietojiet ķermeni, lai pretotos spēkam. Izvairieties no stūriem un asām malām. Neturiet roku rotējošā piederuma tuvumā.

Kā tīrīt instrumentu?

Atvienojiet instrumentu. Tīriet ventilācijas spraugas ar putekļsūcēju vai saspiestu gaisu. Ekstremālos apstākļos (metāla apstrāde) izmantojiet diferenciālo slēdzi (PRCD), lai novērstu vadošus nosēdumus.

Kur atrast rezerves daļas?

Apmeklējiet vietni www.bosch-pt.com, lai skatītu eksplozijas skatus un veiktu pasūtījumus tiešsaistē. Varat arī sazināties ar Bosch pēcpārdošanas servisu pa tālruni 0811 360122 (Francija).

Kāds ir tukšgaitas ātrums?

Modelim GWS 2200-230 H nominālais ātrums ir 6600 apgr/min. Modelim GWS 2200-180 H tas ir 8500 apgr/min.

Kā izmantot ātrās SDS-clic stiprinājuma uzgriezni?

Ātrais uzgrieznis (11) aizstāj standarta uzgriezni slīpēšanas un griešanas diskiem. Ieskrūvējiet to ar roku, lai puse ar bultiņu būtu pret atzīmes rievu. Lai pievilktu, pagrieziet disku pulksteņrādītāja virzienā, vienlaikus bloķējot vārpstu. Lai atskrūvētu, pagrieziet griežamo daļu pretēji pulksteņrādītāja virzienam.

LIETOŠANAS INSTRUKCIJA GWS 2200230 H Professional BOSCH

Drošības norādījumi

Atsitiens un specifiska instrumenta reakcija, pēkšņi ieķeroties vai iestrēgstot rotējošam slīpēšanas diskam, slīpēšanas pamatnei, stiepļu sukai vai citam piederumam. Rotējoša abrazīvā diska ieķeršanās vai iestrēgšana izraisa tā pēkšņu apstāšanos, kā rezultātā elektroinstruments pārvietojas virzienā, kas ir pretējs diska kustības virzienam iestrēguma vietā.

Piemēram, ja abrazīvais disks ieķeras vai iestrēgst apstrādājamā priekšmetā, tajā iegremdētā diska mala var izrauties no apstrādājamā materiāla vai izraisīt atsitienu. Šādā gadījumā abrazīvais disks pārvietojas lietotāja virzienā vai arī prom no viņa, atkarībā no diska rotācijas virziena attiecībā pret apstrādājamo priekšmetu. Turklāt šādos apstākļos abrazīvais disks var salūzt.

Atsitiens ir sekas elektroinstrumenta nepareizai vai neprasmīgai lietošanai, un no tā var izvairīties, ievērojot zināmus piesardzības pasākumus, kas aprakstīti turpmākajā izklāstā.

Stingri turiet elektroinstrumentu un ieņemiet tādu ķermeņa un roku stāvokli, kas vislabāk ļautu pretoties atsitiena spēkam. Vienmēr lietojiet papildrokturi, ja tāds ir paredzēts, jo tas elektroinstrumenta palaišanas brīdī ļaus optimāli kompensēt atsitienu vai reaktīvo griezes momentu un saglabāt kontroli pār instrumentu. Veicot atbilstošus piesardzības pasākumus, lietotājs jebkurā situācijā spēj efektīvi pretoties atsitienam un reaktīvajam griezes momentam. Netuviniet rokas rotējošam piederumam. Atsitiena gadījumā piederums var skart lietotāja roku. Izvairieties atrasties vietā, kurp atsitiena gadījumā varētu pārvietoties elektroinstruments. Atsitiena brīdī elektroinstruments pārvietojas virzienā, kas ir pretējs diska kustības virzienam iestrēgšanas vietā. Ievērojiet īpašu piesardzību, strādājot stūru un asu malu tuvumā, nepieļaujiet piederuma atlekšanu no apstrādājamā priekšmeta vai ieķeršanos tajā. Saskaroties ar stūriem vai asām malām, rotējošais piederums bieži ieķeras apstrādājamajā priekšmetā, kas var būt par cēloni kontroles zaudēšanai pār elektroinstrumentu vai atsitienam. Neiestipriniet elektroinstrumentā zāģa ķēdi, kokgriešanas asmeni vai zāģa asmeni ar zobiem. Šādu asmeņu izmantošana bieži izraisa atsitienu vai rada priekšnoteikumus kontroles zaudēšanai pār elektroinstrumentu.

Īpašie drošības noteikumi, veicot slīpēšanu un griešanu ar abrazīvu disku

Lietojiet vienīgi Jūsu elektroinstrumentam piemērota tipa slīpēšanas diskus un šiem diskiem paredzēto aizsargpārsegu. Aizsargpārsegs var nepietiekami nosegt elektroinstrumentam nepiemērotus slīpēšanas diskus, līdz ar to nevar panākt vēlamo darba drošību. Centrā ieliektu disku slīpējošajai virsmai jābūt nostiprinātai zemāk par aizsargpārsega lūpas plakni. Ja disks ir nepareizi nostiprināts un izvirzās virs aizsargpārsega lūpas plaknes, nevar tikt nodrošināta pietiekama lietotāja aizsardzība. Aizsargpārsegam jābūt droši nostiprinātam uz elektroinstrumenta un noregulētam tā, lai lietotāja virzienā būtu vērsta pēc iespējas mazāka diska nenosegtā daļa. Aizsargpārsegs palīdz aizsargāt lietotāju no atlūzām un nejaušas saskarsmes ar slīpēšanas disku, kā arī no lidojošām dzirkstelēm, kas var aizdedzināt apģērbu. Diskus drīkst izmantot vienīgi ieteiktajiem lietošanas veidiem. Piemēram, neizmantojiet slīpēšanai griešanas diska sānu virsmu. Abrazīvie griešanas diski ir paredzēti materiālu apstrādei ar malas griezējšķautni, tāpēc stiprs spiediens sānu virzienā var salauzt šos piederumus. Kopā ar izvēlēto slīpēšanas disku izmantojiet vienīgi nebojātu balsta paplāksni ar piemērotu formu un izmēriem. Piemērota tipa balsta paplāksne darba laikā droši balsta griešanas disku un samazina tā salūšanas iespēju. Kopā ar griešanas diskiem izmantojamās balsta

paplāksnes var atšķirties no balsta paplāksnēm, kas izmantojamas kopā ar slīpēšanas diskiem.

Neizmantojiet nolietotus slīpēšanas diskus, kas paredzēti lielākas jaudas elektroinstrumentiem. Lieliem elektroinstrumentiem paredzētie slīpēšanas diski nav piemēroti darbam mazākos elektroinstrumentos, kuru griešanas ātrums parasti ir lielāks, tāpēc tie darba laikā var salūzt.

Papildu drošības noteikumi, veicot griešanu ar abrazīvu disku

Neizdariet pārāk stipru spiedienu uz griešanas disku un nepieļaujiet tā iestrēgšanu. Nemēģiniet veidot pārāk dziļus griezumus. Pārslogojot griešanas disku, tas biežāk iestrēgst griezumā, līdz ar to pieaugot atsitiena vai diska salūšanas iespējai. Izvairieties atrasties rotējoša griešanas diska priekšā vai aiz tā. Ja darba laikā lietotājs pārvieto griešanas disku prom no sevis apstrādājamā priekšmeta virzienā, tad atsitiena gadījumā elektroinstruments ar rotējošu griešanas disku tiks mests tieši lietotāja virzienā. Jebkāda iemesla dēļ pārtraucot darbu vai iestrēgstot griešanas diskam, izslēdziet elektroinstrumentu un turiet to nekustīgi, līdz disks pilnīgi apstājas. Nemēģiniet izvilkt no griezuma vēl rotējošu griešanas disku, jo šāda rīcība var kļūt par cēloni atsitiens. Noskaidrojiet un novērsiet diska iestrēgšanas cēloni. Neatsāciet griešanu, ja griešanas disks atrodas griezumā. Nogaidiet, līdz griešanas disks sasniedz pilnu griešanas ātrumu, un tikai tad uzmanīgi ievadiet disku griezumā. Ja elektroinstruments tiek ieslēgts laikā, kad tajā iestiprinātais griešanas disks atrodas griezumā, tas var iestrēgt griezuma vietā vai izlēkt no tās, kā arī var notikt atsitiens. Lai samazinātu atsitiena risku, iestrēgstot griešanas diskam, atbalstiet griežamā materiāla loksnes vai liela izmēra apstrādājamos priekšmetus. Lieli priekšmeti nereti tiecas saliekties paši sava svara iespaidā. Balsti jānovieto zem apstrādājamā priekšmeta abās griešanas diska pusēs - gan griezuma tuvumā, gan arī priekšmeta malā. ▶ Ievērojiet īpašu piesardzību, veidojot padziļinājumus sienās vai citos objektos, kas nav aplūkojami no abām pusēm. Iegremdējamais griešanas disks var skart gāzes vadu, ūdensvadu, elektropārvades līniju vai citu objektu, izraisot atsitienu.

Īpašie drošības noteikumi, veicot slīpēšanu ar smilšpapīra loksni

Neizmantojiet pārāk liela izmēra smilšpapīra loksnes. Izvēlieties darbam smilšpapīra loksnes ar izmēriem, ko norādījis ražotājs. Ja smilšpapīra loksne sniedzas pāri slīpēšanas pamatnes malai, tas var būt par cēloni savainojumam, izsaukt smilšpapīra loksnes iestrēgšanu vai plīšanu, kā arī izraisīt atsitienu. Īpašie drošības noteikumi, veicot apstrādi ar stiepļu suku Atcerieties, ka stiepes var izkrist no sukas un lidot prom arī parastas apstrādes laikā. Nepārslogojiet

stieples, pārāk stipri noslogojot suku. Atlūzušas stieples var viegli izkļūt cauri apģērbam un iespiesties ādā.

Ja, veicot apstrādi ar stiepļu suku, tiek ieteikts izmantot aizsargpārsegu, nepieļaujiet kausveida vai diskveida stiepļu sukas saskaršanos ar aizsargpārsegu. Kausveida un diskveida stiepļu sukas darba slodzes un centrbēdzes spēka iespaidā var izplesties, palielinoties to diametram.

Papildu drošības noteikumi. Nēsājiet aizsargbrilles.

Lietojot piemērotu metālmeklētāju, pārbaudiet, vai apstrādes vietu nešķērso slēptas komunālās apgādes līnijas, vai arī griezieties pēc konsultācijas vietējā komunālās saimniecības iestādē. Darbinstrumenta saskaršanās ar elektropārvades līniju var izraisīt aizdegšanos vai būt par cēloni elektriskajam triecienam. Bojājums gāzes pārvades līnijā var izraisīt sprādzienu. Darbinstrumentam skarot ūdensvada cauruli, var tikt bojātas materiālās vērtības, kā arī strādājošā persona var saņemt elektrisko triecienu. Nepieskarieties slīpēšanas un griešanas diskiem, pirms tie nav atdzisuši. Darba laikā diski stipri sakarst. Elektrobarošanas pārtraukuma gadījumā, piemēram, tad, ja tiek pārtraukta sprieguma padeve elektrotīklā vai atvienota elektrotīkla kontaktdaļa, atbloķējiet elektroinstrumenta ieslēdzēju un pārvietojiet to stāvoklī "Izslēgts". Tā tiek novērsta elektroinstrumenta nekontrolēta, patvaļīga ieslēgšanās. Nostipriniet apstrādājamo priekšmetu. Iestiprinot apstrādājamo priekšmetu skrūvspīlēs vai citā stiprinājuma ierīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar rokām.

Izstrādājuma un tā funkciju apraksts

Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Ņemiet vērā attēlus lietošanas pamācības sākuma daļā.

Pielietojums

Elektroinstruments ir paredzēts metāla un akmens griešanai, rupjajai slīpēšanai un apstrādei ar stiepļu suku, nelietojot ūdeni.

Veicot griešanu ar kompozītajiem slīpēšanas darbinstrumentiem, jālieto speciāls griešanas aizsargpārsegs.

Veicot akmens griešanu, jānodrošina pietiekosa putekļu uzsūkšana.

Elektroinstrumentu kopā ar lietošanai atļautiem slīpēšanas darbinstrumentiem var izmantot arī slīpēšanai ar slīppapīru.

244 | Latviešu

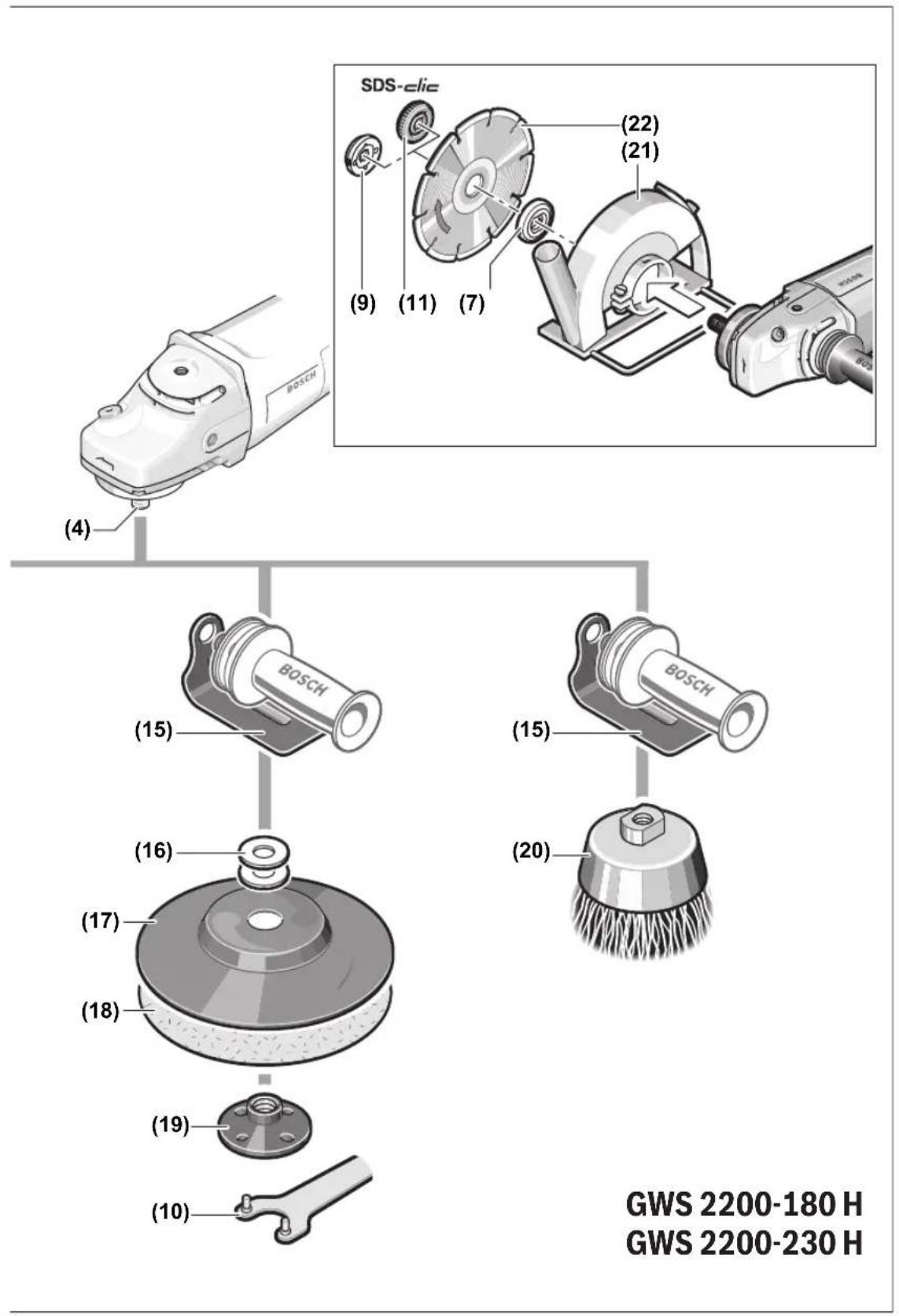

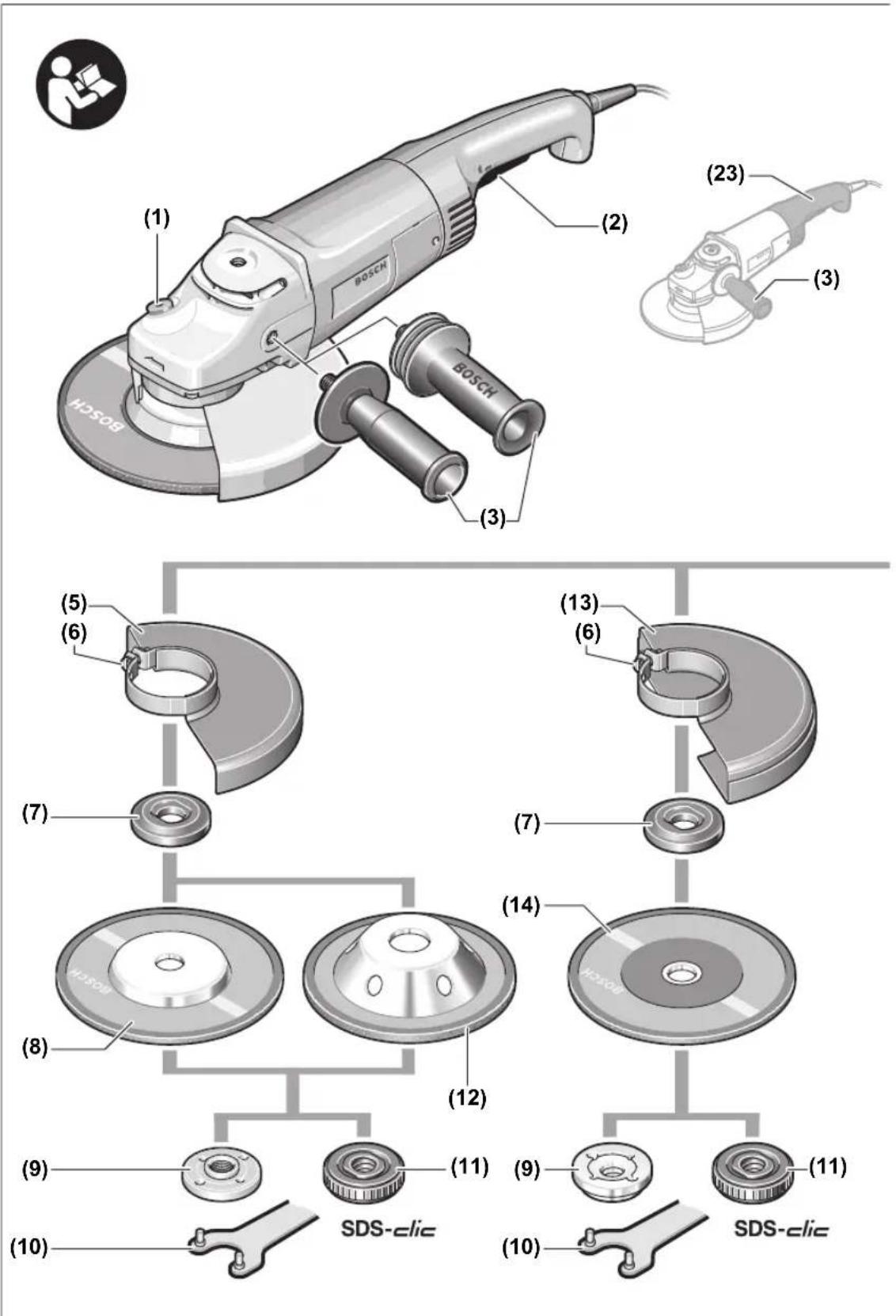

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst numuriem elektroinstrumenta attēlā, kas nākams ilustratīvajā lapā.

(1) Darbvārpstas fiksēšanas taustiņš (2) Ieslēdzējs (3) Papildrokturis (ar izolētām noturvirsām) (4) Darbvārpsta (5) Aizsargpārsegs slīpēšanai (6) Aizsargpārsega fiksējošā skrūve (7) Balstpaplāksne ar O veida gredzenu (8) Slīpēšanas disks (9) Piespiedējuzgrieznis (10) Divizcilņu uzgriežņu atslēga piespiedējuzgrieznim (11) Rokas piespiedējuzgrieznis SDS-clic

(12) Cietmetāla kausveida disks (13) Aizsargpārsegs griešanai (14) Griešanas disks (15) Roku aizsargs (16) Distanceri (17) Gumijas slīpēšanas pamatne (18) Slīploksne (19) Apaļais uzgrieznis (20) Kausveida suka (21) Uzsūkšanas pārsegs darbam ar griešanas vadotni (22) Dimanta griešanas disks (23) Rokturis (ar izolētu noturvirsmu)

A) Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

Tehniskie dati

Leņķa slīpmašīna GWS 2200-180 H GWS 2200-230 H

Izstradājuma numurs		3 601 H51 X..	3 601 H52 X..
Nominālā patērējamā jauda W 2200 2200
Atdodamā jauda W 1380 1380
Nominālais griešanās Ātrums min.	-1	8500	6600
Maks. slipēšanas disku diametrs mm 180 230
Darbvārpstas vitne M 14 M 14
Maks. darbvārpstas vitnes garums mm 25 25
Svars atbilstoši EPTA-Procedure 01:2014
- ar pretvibrácijas papildrokturi kg	5,1	5,1
- ar standarta papildrokturi		kg	5,0
Elektroaizsardžibas klase			☐/☐

Parametri ir sniegti nominālajam spriegumam [U] 230 V. Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir modificēti atbilstoši nacionālajiem standartiem, šie parametri var atšķirties.

Tikai elektroinstrumentiem bez palaišanas strāvas ierobežošanas: ieslēgšanas brīdī barojošā elektrotīklā var īslaicīgi pazemināties spriegums. Pie neapmierinošas elektrotīkla kvalitātes var rasties traucējumi citu elektroierīču darbībā. Tā, ja elektrotīkla iekšējā impedance nepārsniedz 0,25 Ω, elektroapgādes traucējumi nav sagaidāmi.

Lietojiet dzirdes orgānu aizsardzību!

Kopējā vibrācijas paātrinājuma vērtība a (vektoru summa trīs virzienos) un mērījumu izkliede K noteikta atbilstoši standartam EN 60745-2-3:

veicot virsmas slīpēšanu (rupjo): a_h = 9,5 m/s², K = 1,5 m/s²

veicot slīpēšanu ar slīploksni: a_h = 4,0 m/s², K = 1,5 m/s²

Šajā pamācībā norādītais vibrācijas līmenis ir izmērīts atbilstoši standarta noteiktajai procedūrai un var tikt izmantots elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot arī vibrācijas radītās papildu slodzes iepriekšējai novērtēšanai.

Šeit norādītais vibrācijas līmenis ir attiecināms uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkopts, tā vibrācijas līmenis var atšķirties no šeit norādītās vērtības. Tas var būtiski palielināt vibrācijas radīto papildu slodzi kopējam darba laika posmam.

Lai precīzi izvērtētu vibrācijas radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var būtiski samazināt vibrācijas radīto papildu slodzi zināmam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu.

Montāža

Aizsargierīču montāža

Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas.

Piezīme. Ja darba laikā saplīst slīpēšanas disks vai tiek bojāta aizsargparsega/elektroinstrumenta stiprināšanas ierīce, elektroinstruments nekavējoties jānosūta uz klientu apkalpošanas remonta darbnīcu, kuras adrese ir sniegta sadaļā "Klientu apkalpošana un konsultācijas par lietošanu".

Aizsargparsegs slīpēšanai

Novietojiet aizsargparsegu (5) uz darbvārpstas aptveres. Pārvietojiet aizsargparsegu (5) stāvoklī, kas atbilst veicamā darba raksturam, un tad nostipriniet aizsargparsegu (5) ar fiksējošo skrūvi (6).

▶ Pagrieziet aizsargparsegu (5) tā, lai tiktu novērsta dzirksteļu lidošana elektroinstrumenta lietotāja virzienā.

Aizsargparsegs griešanai

Izmantojot griešanai kompozītos slīpēšanas darbinstrumentus, vienmēr lietojiet aizsargparsegu griešanai (13). Veicot akmens griešanu, nodrošiniet pietiekamu putekļu uzsūkšanu.

Aizsargparsegs griešanai (13) ir nostiprināms līdzīgi kā aizsargparsegs slīpēšanai (5).

Uzsūkšanas parsegs darbam ar griešanas vadotni

Uzsūkšanas parsegs darbam ar griešanas vadotni (21) ir nostiprināms līdzīgi kā aizsargparsegs slīpēšanai (5).

Papildrokturis

Lietojiet savu elektroinstrumentu tikai kopā ar papildrokturi (3).

Atkarībā no veicamā darba rakstura, ieskrūvējiet papildrokturi (3) pārnesuma galvas labajā vai kreisajā pusē.

Roku aizsargs

Izmantojot darbam gumijas slīpēšanas pamatni (17), kausveida vai diskveida suku, kā arī segmentveida slīpēšanas disku, vienmēr nostipriniet uz instrumenta roku aizsargu (15).

Roku aizsargs (15) ir nostiprināms kopā ar papildrokturi (3).

Slīpēšanas darbinstrumentu montāža

Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas. Nepieskarieties slīpēšanas un griešanas diskiem, pirms tie nav atdzisuši. Darba laikā diski stipri sakarst.

Notīriet slīpmašīnas darbvārpstu (4) un visas iestiprināmās daļas.

Iestiprinot un izņemot slīpēšanas darbinstrumentus, fiksējiet slīpmašīnas darbvārpstu, nospiežot darbvārpstas fiksēšanas taustiņu (1).

Nospiediet darbvārpstas fiksēšanas taustiņu tikai laikā, kad slīpmašīnas darbvārpsta negriežas. Pretējā gadījumā elektroinstruments var tikt bojāts.

Slīpēšanas vai griešanas disks

Ņemiet vērā slīpēšanas darbinstrumentu izmērus. Centrālā atveruma diametram jāatbilst balstpaplāksnes centrējošā izciļņa izmēriem. Nelietojiet adapterus vai citus samazinošos palīglīdzekļus.

Lietojot dimanta griešanas diskus, sekojiet, lai bultiņas virziens uz dimanta griešanas diska sakristu ar elektroinstrumenta darbvārpstas griešanās virzienu (ko norāda bultiņas virziens uz pārnesuma galvas).

Montāžas secība ir parādīta grafikas lappusē.

Lai nostiprinātu slīpēšanas vai griešanas disku, uzskrūvējiet piespiedējuzgriezni (9) un pievelciet to ar divizcilņu uzgriežņu atslēgu, kā parādīts sadaļā "Rokas piespiedējuzgrieznis".

Pēc slīpēšanas darbinstrumenta iestiprināšanas un pirms elektroinstrumenta ieslēgšanas pārbaudiet, vai darbinstruments ir pareizi iestiprināts un var brīvi griezties. Pārliecinieties, ka slīpēšanas darbinstruments neskar aizsargpārsegu vai citas elektroinstrumenta daļas.

Balstpaplāksnes (7) centrējošo izciļņu aptver gredzenveida plastmasas ieliktnis (O-veida gredzens). Ja O-veida gredzena trūkst vai arī tas ir bojāts, pirms instrumenta tālākas lietošanas balstpaplāksne (7) noteikti

jānomaina.

Segmentveida slīpēšanas disks

Strādājot ar segmentveida slīpēšanas disku, vienmēr nostipriniet roku aizsargu (15).

Gumijas slīpēšanas pamatne

Strādājot ar gumijas slīpēšanas pamatni (17), vienmēr nostipriniet uz instrumenta roku aizsargu (15).

Montāžas secība ir parādīta grafikas lapā.

Pirms gumijas slīpēšanas pamatnes montāžas (17) novietojiet 2 distancerus (16) uz darbvārpstas (4).

Uzskrūvējiet apalo uzgriezni (19) un pievelciet to ar divizciņu uzgriežņu atslēgu.

Kausveida vai disku veida suka

Strādājot ar kausveida vai disku veida suku, vienmēr nostipriniet uz instrumenta roku aizsargu (15).

Montāžas secība ir parādīta grafikas lapā.

Uzskrūvējiet kausveida vai disku veida suku uz slīpmašīnas darbvārpstas, līdz tā stingri atduras pret darbvārpstas balstplakni, kas atrodas tūlīt aiz darbvārpstas vītnes. Stingri

pievelciet kausveida vai disku veida suku ar uzgriežņu atslēgu.

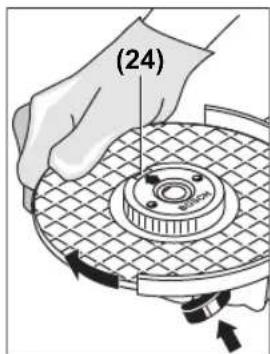

Rokas piespiedējuzgrieznis SDS-clic

Lai veiktu slīpēšanas darbinstrumentu nomaiņu, nelietojot nekādus papildrīkus, piespiedējuzgriežņa (9) vietā var lietot rokas piespiedējuzgriezni (11).

Rokas piespiedējuzgriezni (11) drīkst lietot vienīgi kopā ar slīpēšanas vai griešanas diskiem.

Lietojiet vienīgi nebojātu rokas piespiedējuzgriezni (11). Uzskrūvējot rokas piespiedējuzgriezni (11), ņemiet vērā, ka tā marķētā puse nedrīkst būt vērsta pret slīpēšanas disku, bet uz uzgriežņa attēlotajai bultai jābūt vērstai pret marķiera atzīmi (24).

Lai fiksētu slīpmašīnas darbvārpstu, nospiediet darbvārpstas fiksēšanas taustiņu (1). Lai pievilktu rokas piespiedējuzgriezni, spēcīgi pagrieziet to pulksteņa rādītāju kustības virzienā.

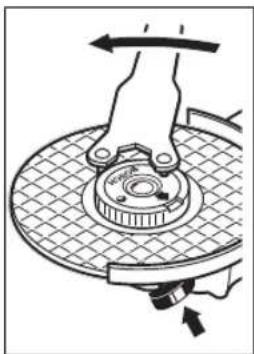

Pareizi uzskrūvētu un nebojātu rokas piespiedējuzgriezni var noskrūvēt, ar roku satverot to aiz rievotas apmales un griežot virzienā, kas ir pretējs pulksteņa rādītāju kustības virzienam. Ja rokas

piespiedējuzgrieznis ir iestrēdzis, nemēģiniet to atskrūvēt ar plakanknaibēm, bet lietojiet šim nolūkam

divžokļu uzgriežņu atslēgu. Novietojiet divžokļu uzgriežņu atslēgu, kā parādīts attēlā.

Izmantojamie slīpēšanas darbinstrumenti

Jūs varat izmantot darbam visus lietošanas pamācībā norādītos slīpēšanas darbinstrumentus.

Izmantojamā slīpēšanas darbinstrumenta pieļaujamā griešanas ātruma [min-1] un apļa ātruma [m/s] vērtībām jābūt ne mazākām par tālāk sniegtajā tabulā norādītajām vērtībām.

Nepārsniedziet uz slīpēšanas darbinstrumenta etiķetes norādītās griešanas ātruma un apļa ātruma pieļaujamās vērtības.

maks. [mm] [mm]
D b d [min]				-1] [m/s]
b	180	8	22,2	8500	80
	230	8	22,2	6600	80
D	180	-	-	8500	80
	230	-	-	6600	80

Nekādā gadījumā nelietojiet rupjajai slīpēšanai griešanas diskus.

Veicot rupjo slīpēšanu, optimāli apstrādes rezultāti ir sasniedzami pie slīpēšanas darbinstrumenta sadures leņķa no 30° līdz 40°. Slīpēšanas laikā pārvietojiet elektroninstrumentu turp un atpakaļ, ieturot mērenu spiedienu. Tas ļauj novērst apstrādājamā priekšmeta pārkaršanu un rievu veidošanos uz tā virsmas.

Segmentveida slīpēšanas disks

Ar segmentveida slīpēšanas disku (papildpiederums) var apstrādāt arī izliektas virsmas un profilus. Salīdzinājumā ar parastajiem slīpēšanas diskiem, segmentveida diski kalpo ievērojami ilgāk, tie nodrošina zemāku trokšņa līmeni un mazāk karst.

Metāla griešana

Izmantojot griešanai kompozītos slīpēšanas darbinstrumentus, vienmēr lietojiet aizsargpārsegu griešanai (13).

Griešanas laikā pārvietojiet instrumentu ar mērenu ātrumu, kas atbilst apstrādājamā materiāla īpašībām. Neizdariet spiedienu uz griešanas disku, nesasveriet to sānu virzienā un nepieļaujiet, lai tas sāktu oscilēt.

Nemēģiniet bremzēt griešanas disku, iedarbojoties uz to ar sānu spiedienu.

Griešanas laikā elektroinstruments vienmēr jāpārvieto atpakaļvirzienā. Pretējā gadījumā pastāv iespēja, ka griešanas disks tiks nekontrolēti mests ārā no griezuma. Griežot profilus un četrstūra caurules, ieteicams uzsākt griešanu vietā ar vismazāko šķērsgriezuma laukumu.

Akmens griešana

Veicot akmens griešanu, nodrošiniet pietiekamu putekļu uzsūkšanu. Nēsājiet putekļu aizsargmasku.

Elektroinstrumentu drīkst lietot vienīgi sausajai griešanai un slīpēšanai (bez ūdens padeves).

Akmens griešanai ieteicams izmantot dimanta griešanas diskus.

Izmantojot uzsūkšanas pārsegu darbam ar griešanas vadotni (21), jāpielieto arī vakuumsūcējs, kas piemērots akmens putekļu uzsūkšanai. Bosch ražo un piedāvā piemērotus vakuumsūcējus.

Ieslēdziet elektroinstrumentu un novietojiet griešanas vadotnes priekšējo malu uz apstrādājamā priekšmeta. Pārvietojiet elektroinstrumentu ar mērenu ātrumu, kas atbilst apstrādājamā materiāla īpašībām.

Griežot īpaši cietus materiālus, piemēram, betonu ar lielu grants saturu, dimanta griešanas disks var pārkarst un šī iemesla dēļ tikt bojāts. Droša pazīme tam ir dzirksteļu aplis, kas uzklājas uz dimanta griešanas diska apļa.

Šādā gadījumā pārtrauciet griešanu un ļaujiet dimanta griešanas diskam atdzist, darbinot elektroinstrumentu brīvgaitā ar maksimālo griešanas ātrumu.

Skaidri manāma griešanas ātruma samazināšanās un dzirksteļu aplis, kas uzklājas uz diska apļa, norāda, ka dimanta griešanas disks ir kļuvis neass. Disku var no jauna uzasināt, griežot ar to abrazīvu materiālu, piemēram, smilšakmeni ar krīta piejaukumu.

Par sienu statisko noslodzi

Padziļinājumu veidošanu ēku nesošajās sienās reglamentē Vācijas standarta DIN 1053 pirmā daļa, kā arī attiecīgie citu valstu nacionālie standarti un noteikumi. Šie standarti un noteikumi ir obligāti jāievēro. Tāpēc pirms šādu darbu uzsākšanas konsultējieties ar būvinženieri, arhitektu vai būvdarbu vadītāju, kas atbild par ēkas drošību.

Apkalpošana un apkope

Apkalpošana un tīrīšana

Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas. Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres. Strādājot ekstremālos apstākļos, ja iespējams, lietojiet ārējo putekļu uzsūkšanas ierīci. Pēc iespējas biežāk izpūtiet ventilācijas atveres ar saspiestu gaisu un pievienojiet instrumentu elektrotīklam caur noplūdes strāvas aizsargreleju (PRCD). Izmantojot elektroinstrumentu metāla apstrādei, tā korpusa iekšpusē var uzkrāties strāvu vadoši putekļi. Tas var nelabvēlīgi ietekmēt elektroinstrumenta aizsargizolācijas sistēmu.

Rūpīgi glabājiet un uzmanīgi lietojiet elektroinstrumenta piederumus.

Ja nepieciešams nomainīt instrumenta elektrokabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai pilnvarotā Bosch elektroinstrumentu remonta darbnīcā, jo tikai tā ir iespējams saglabāt vajadzīgo darba drošības līmeni.

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopšanas attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mukusalas iela 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Atbrīvošana no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, to piederumi un iepakojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē!

Tikai ES valstīm.

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgie elektroinstrumenti jāsavāc atsevišķi un jānogādā pārstrādei apkārtējai videi nekaitīgā veidā.
