MANUAL DE UTILIZADOR GWS 2200230 H Professional BOSCH

Plato lijador de goma

Códio Postal B1642AMQ

Instruções de segurarca

Indicações gerais de advertência para ferramentas electricas

AVISO

Devem ser lidas todas as indicações de advertência e todas

as instruções. O desrespeito das advertências e instruções aparecidas abaixo pode causarCHOque eletrico,incendio e/ou graves lesoes.

Guarde bem todas as advertências e instruções para futura referencia.

O termo "ferramenta eletrica"utilizando a seguir nas indicações de advertência,refere-se a ferramentas electricas operadas com corrente de rede (com cabo de rede) e a ferramentas electrolyticas operadas com Accumulator (sem cabo de rede).

Mantenha sua area de trabajo sempre limpa e bem iluminada. Desordem ou areas de trabajo insufficientamente iluminadas podem levar a acidentes.
- Não travaçar com a ferramenta elétrica em和地区 com risco de explosão, nas quais se encontrar liquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem falcas, que podem inflamar pós ou vapores.
- Manter crianças e outras pessoas afastadas da ferramenta eletrica durante autilização.No caso de restracção é possivel que perca o controlo sobre o aparelho.

Segurarca elektrica

A ficha de conexão da ferramenta eletrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilize aicha de adaptação jusqu com ferramentas electricas protegidas por ligaçao à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de umCHOque eletrico.
Evitar que o corpo possa entra r em contacto com superficies ligadas a terra, como tubos, aquecimientos, fogoes e frigorificos. Ha um risco elevado devido achoque electrico, se o corpo estiver ligado a terra.
Manter o aparelho afastado de chuva ou humidade. A infiltração deágua numa ferramenta electrolytica aumenta o risco deCHOque electrolyico.

42 | Português

• Nãodeerutilizarocabo paraoutrasfinalidades. Nuncautilizarocabo paratransportaraferramentalelectrica,para pendurá-la,nem para puxar a ficha dadomada.Manterocabo afastado do calor,dooleo,dearestasafiadasoudepeças em movimento.Cabosdanificados ou emaranhados augmentamorisco de umchoqueelectrico.
  Se travailhar com una ferramenta eletrica ao ar livre, so deverautilizar cabos de extensao apropriados para areas exteriores.Autilizaçãode um cabo de extensao apropriadopara areasexteiores reduz orisco de umchoqueelectrico.
  Se não for possíveleatingorfunicamente da ferramentalelectrìca emáreas humidas,devera serutilizandoumdisjuntordecorretdeavaria.Autilização de umdisjuntordecorretdeavariasreduzorisco de umchoqueelétrico.

Segurarca de pessoas

Esteja atento, observe o que está a fazer e tenha prudencia ao travaHar com a ferramenta eletrica. nao utilizear umaferramentalelectrica quando estiver fatigado ou sob a influencia de drogas,alcool ou medicamentos. Ummomento de descuido aoutilizar a ferramentalelectrica, pode levar a lesoes graves.
Utilizar equipamento de proteção individual. Utilizar sempreóculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurar antiderrapantes, capacete de segurar ou proteção auricular, de acordo com o tipo e aplicação da ferramenta eletrica, reduz o risco de lesões.
Evitar una colocacion em funciona involuntaria. Assegure-se de que a ferramenta electrica esta desligada, antes de connecta-la a alimentacion de rede e/ou ao accumulator, antes de levanta-la ou de transporte-la. Se tiver o dedo no interruptor ao transportar a ferramenta electrica ou se o aparelho for conectado a alimentacion de rede quando estiver ligado, poderao ocorro acidentes.
- Remover ferramentas de ajuste ou chaves de boa antes de ligar a ferramenta eletrica. Uma ferramenta ou chave que se encontrar numa parte do aparelho em movimento pode levar a lesoes.
Evite uma posicao anomal. Mantenha uma posicao firme e mantenha sempre o equilibrio. Desta forma é mais fácil controlar a ferramenta eletrica em situacoes inesperadas.
- Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os@cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas,@cabelos longos ou jóias podem ser agarrados por peças em movimento.
Se for possivel montar dispositivos de aspiracao ou de recolha, assegure-se de que estejam connectados e realizados correctamente. Autilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

Utilização e manuseio cuidadoso de ferramentas eletricas

• Não sobrecarregue a ferramenta eletrica. Utilize a ferramenta eletrica apropriadapara o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eletrica apropriadana area de potência indicada.
• Não utilizes uma ferramenta eletrica com um interruptor defeituoso. Uma ferramenta eletrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.
  Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho.Esta medida de segança evita o arranque involuntario da ferramenta electrica.
  Guardar ferramentas eletricas nao realizadas fora do alcance de crianças e não permitir que as pessoas que não estjam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas eletricas são perigosas se foram realizadas por pessoas inexperientes.
• Tratar a ferramenta eletrica com cuidado. Controlar se as partes moveris do aparelho funciona perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o acontecimiento da ferramenta eletrica. Permitir que peças danificadas sejam reparadas antes dautilização. Muito acidentes tem como causa, a manutenção insufficiente de ferramentas eletricas.
• Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequencia e podem ser conducidas com maior dificuldade.
  Utilizar a ferramenta eletrica, acessos, ferramentas de aplicacao, etc. conforme estas instruções.Considerar as condições de trabalho e a tarefa a ser executada.Autilização de ferramentas electricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.

Servico

So permita que o seu aparecido soit reparado por pessoal especializzato e qualificado e so com peças de reposicao originais. Desta forma é assegurado o funcimento seguro do aparecido.

Instruções de segurarca para rebarbadoras

Indicações de segurarça comuns para operações de desbaste, de lixamento, de escovagem com arame ou de corte abrasivo

-这条法律条文的第12项规定：

---

- - - -

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• 一

resultar emCHOque eltrico,incendio /ou ferimentos graves.

• Não é recomendado utilizear esta ferramentaétrica para executar operações depolimento. A execuição de operações para as quais a ferramentaétrica não FOI concebida pode acarretar ricos e provocar lesões.
• Não utilizeceros que não tenham sido escomflemente concebidos e recomendados pelo fabricante da ferramenta. Meismo que sera possivel adaptar o acessorio à sua ferramenta eletrica,iso não constitui umaragantia deutilização segura.
  A velocidade nominal do acessario deve ser, no minimo, igual a velocidade maxima indica na ferramenta eletrica. Os acessos que foram realizados a uma velocidade superior aquela para a qual foram concebidos poderao desintegrar-se e projetar fragmentos.
  O diametro externo e a espessura do acessório devem ser compatíveis com a potência nominal da sua ferramentaétrica. Os acessórios com um時間 incorreto não podem ser devidamente protegidos ou controlados.
• Os acessórios roscados devem ser compatíveis com a rosca do veio da rebarbadora. No caso dos acessórios montados por meio de flanges, o orício de instalação do acessório deve adaptar-se ao diamétro fixo do flange. Os acessórios não compatíveis com o hardware de instalação da ferramentaétrica irão funciona de forma desequilibrada, Vibrar excessively e poderão provocar a perda de controlo.
• Não utilize um acessório danificado. Antes de cada utilizesçao, inspecione os acessórios como, por exemplo, discos abrasivos quando a Presence de lascas e fissuras, prato de apoio quando a Presence de fissuras ou desgaste excessivo, escova de arame quando a Presence de fios soltos ou partidos. SeDEXAR CAIR A FERRAMENTA ELétrICA OU O ACESSório, VERIFIQUE SE HAI danos ou instale um acessório intacto. Depois de inspecionar e instalar um acessório, proteja-se a si e às outras pessoas do plano do acessório rotativo e faça funciona a ferramenta elétrica com o número máximo de rotações em vazio durante um minuto.

Normalmente, os acessos danificados desintegram-se durante este periodo de teste.

Use equipamento de proteção individual. Dependendo da aplicação, use uma viseira ou oculos de proteção. Consoante o caso, use mascara de proteção contra pó, proteções aurículares, luvas e um avental de trabalho com capacidade para deter poucoços fragmentos abrasivos ou da peça de trabalho. Os oculos de proteção devem proteger contra quaisquer detritos projetados durante as diversas operações. A mascara de proteção contra pó ou mascara respiratória devem ter capacidade para filtrar a particulas geradas durante o seu trabalho. A exposão prolongada a ruidos de elevada intensidade pode Causesperda de audicao.

• Mantenha as outras pessoas presentes no local a uma distência segura da area de trabalho. Qualquer和个人 que entre na area de trabalho tem de usar equipamento de proteção individual. Os fragmentos de uma coisa de trabalho ou de um acessório partido podem ser projetados e provocar ferimentos fora da area de trabalho imediata.
  ▶ Secure a ferramenta eletrica exclusivamente nas superficies de manuseamento isoladas ao efetuar uma operacao na qual o acessario de corte possa entrada em contacto com fios eletricos ocultos ou com o seu proprietary cabo. Se o acessario de corte entra em contacto com um fio "sob tensao", as partes metálicas expostas da ferramenta eletrica ficam "sob tensao" e podem produzir umCHOque eletrico.
• Afaste o cabo do acessório rotativo. Na eventualidade de perdor o controlo, o cabo pode ser cortado ou ficar preso e a sua maior ou BRAço poder ser puxados na direção do acessório rotativo.
• Nunca pouse a ferramenta eletrica até que o acessório tenha parado por completeness. Caso contrárrico, o acessório rotativo pode engatar na superficie e fazer-lhe perder o controlo da ferramenta eletrica.
• Nunca colque a ferramenta eletrica em funcaoamento quando a transporte. O contacto accidental do acessario rotativo com a sua roupa pode puxar o acessario na direcao do seu corpo.
  Limpe regularamente as aberturas de ventilacao da ferramenta eltrica. Caso contrario, o ventilador do motor ira aspirar o po para o interior da carcaça e a accumulacao excessiva de pOs metalicos podera provocar ricos de natureza eltrica.
• Não utilize a ferramenta eletrica jusqu'à materiais inflamáveis. As fazeras produzidas podem inflamar esses materiais.
• Não utilize acessórios que necessitem de refrigerantes liquidos. Autilização de água ou de outros refrigerantes liquidos pode resultar em eletrocussão ouCHOque eletrico.

Efeito de coice e indications relacionadas

O efeito de coice é uma reação subita a um disco rotativo, prato de apoio, escova ou及其他cesso entalado ou bloqueado. O entalamento ou Bloqueio provoca um paragem rapiida do accesso roativo que, por sua vez, faz com que a ferramenta eltrica descontrolada sera impelida na direcao oposta a rotação do accesso no punto do bloqueio.

Por exemplo, se um disco abrasivo ficar bloqueado ou for entalado pela pegá de trabalho, a extremidade do disco que estiver em contacto com o punto debloqueio pode penetrar a superficie do material, fazendo com que o disco suba ou salte. O disco poderá então saltar na direção do'utilizar ou para longearethedependendo da direçãodo movimento do disco no punto de entalamento. Os discos abrasivos también podem partir-se nestas condições.

O efeito de coice é o resultado de uma utilização abusiva e/ ou condições ou procedimentos incorretos de'utilisation da

44 | Português

ferramenta eltrica e pode ser evitado tomando as precauções indicadas abaixo.

Securea ferramenta eletrica com firmeza e posicao o seu corpo e braço de forma a poder resistir ao efeito de coice. Utilize sempre o punho auxiliar, se fornecido, para obter o maior controlo sobre o efeito de coice ou reacao do binario durante o arranque. O'utilizar poder controlar as reacoes do binario ou o efeito de coice caso tome as devidas precauções.
Nunca coloque a sua nao jusqu do acessorio rotativo. O acessario pode ressaltar para cima da sua nao.
- Não posicao o seu corpo na area para a qual a ferramenta eletrica pode saltar caso ocorro o efeito de coice. O efeito de coice irá impelir a ferramenta na direção oposta ao movimento do disco no punto de bloqueio.
Tenha especial cuidado ao trabalho em cantos, arestas agucadas, etc. Evite que o acessório rassalte ou fique preso. Os cantos, as arestas agucadas ou o ressalto do acessario rotativo tendem a fazer com que este fique preso e provoque a perda de controlo ou oefeito de coice.
- Não instale uma corrente de serra para esculpirmadeira ou uma lámina de serra dentada. Tais láminasprovocam com frequência oefeito de coice e a perda decontrolo.

Instruções de segurarça especialicas para operações de desbaste e de corte abrasivo

Utilize abenas os temas de discs recomendados para a sua ferramenta eletrica e a protecao especifica concebida para o disco selecionado. Os discos inadequados para utilizao na ferramenta eletrica nao podem ser devidamente protegidos e são perigosos.
A superficie de desbaste dos discos com centro rebaixado deve encontrar-se abaixo do plano do rebordo de protecao. Um disco incorrettamente instalado que ultrapasse o plano do rebordo de protecao não poder ser devidamente protegado.
A proteção deve ser fixada com firmeza à ferramenta eletrica e posicionada de forma a proporcionar a maior seguranca, ou seja, com a menor porção de disco exposta relativamente ao Utilizador. A proteção ajuda a proteger outilizaros dos fragmentos de discos partidos, do contacto acidental com o disco e faíscas que podem inflamar o vestuário.
Os discos devem ser realizados exclusivamente nas aplicações recomendadas. Por exemplo: não lixe com a parte lateral do disco de corte. Os discos abrasivos de corte destinam-se a um desbaste periférico, a aplicação de forças laterais nestes discos poderá provocar a sua desintegração.
Utilize sempre flanges para discos intactas e de tamanho e forma adequados para o disco em questao. As flanges adequadas proportionam apoio ao disco e reduzem a possibidade de quebras. As flanges para

discos de corte poderao serDifferentes das flanges para discos de rebarbar.

• Não utilize discos gastos de ferramentas electrolyticas maiores. Os discos concebidos para ferramentas electrolyticas maiores não são adequados para as velocidades mais elevadas das ferramentas mais compactas e podem desintegrar-se.

Indicações de segurarça adiconais, espécíficas para operações de corte abrasivo

• Não "encrave" o disco de corte não aplique uma pressão excessiva. Não tente efetuar cortes com uma profundidade de corte excessiva. A sobrecarga do disco,aumenta a cargo e a suscetibuldade de torcer ou bloquear o disco no corte e a possibuldade de ocorro oefeito de coice ou a quebra do disco.
• Não posicao o seu corpo em LINHA e atrás do disco rotativo. quando o disco, no punto de operação, está afastar-se do seu corpo, o potencial efeito de coice pode impelir o disco em rotação e a ferramenta eletrica na sua direcção.
• Quando o disco está a bloquear ou se interromper um corte por qualquer motivo, deslige a ferramenta eletrica e mantenha ferramenta eletrica imóvel até que o disco pare por completeness. Nunca tente retirar o disco em rotação do corte, caso contrário, pode ocorro oefeito de coice. Investigue e tome as medidas necessarias para eliminar a causa dobloqueio do disco.
• Não reinicie a operação de corte na pena de trabalho. Deixe o disco atingir a velocidade Tmaxa e introduzao cuidadosamente no corte. O disco pode bloquear, subir ou ressaltar caso a ferramenta eletrica seja aconteada com o disco introduzido na pena de trabalho.
  Apoie os painés ou qualquer peça de trabalho de grandes dimensoes para reduzir o risco de entalamento e rressalto do disco. As peças de trabalho de grandes dimensoes tendem a abater sob o seu propre peso. Coloque suportes sob a peça de trabalho muito à LINHA de corte e+junto da extremidade da peça de trabalho, de eles os lados do disco.
  Tenha especial cuidado ao efetuar um "corte de imersao" em paredes existentes ou noutras areas cegas. O disco protuberante pode cortar canalizacoes de agua ou de gas, fios electrolyicos ou objetos que podem provocar oefeito de coice.

Indicações de segurarça espécicas para operações de lixivamento

• Não utilize folhas de lixa redonda com tamanho excessivo. Siga as recomendações dos fabricantes ao selecionar a folha de lixa. As folhas de lixa que ultrapassam os limites do prato de lixar representam um risco de laceração e podem provocar obloqueio, ruptura do disco ou efeito de coice.
  Indicações de segurarça espécicas para operações de escovagem com arame
  Tenha presente que as cerdas de arame são projectadas, mesmo durante uma utilização normal.

Não aplique uma energia excessiva na escova para não sobrecarregar as cerdas de arame. As cerdas de arame podem fácilmente penetrar o vestuário leve e/ou a pele.

• Caso sera recomendado o uso de uma proteção para a escovagem com arame, não permita qualquer interferência da catrabucha em disco ou escova com a proteção. A catrabucha em disco ou escova podeLER augmentar de diametro devido a cargo de trabalho e forçascentrifugas.

Instruções de segurança adiconais

Usar oculos de protecao.

Utilizar detetores apropriados, para encontrar cabos escondidos, ou consulte a companhia eletrica local. O contacto com cabos elétricos pode provoc fogo e choques elétricos. Danos em tubos de gás podem levar a explosão. A penetração num cano de água Cause danos materiais ou pode provoc um何时 elétrico.
- Não tocar nos discos abrasivos e de corte, antes que arrefecam. Os discos tornam-se extremamente quentes durante o trabalho.
- Destravar o interruptor de ligar-desligar e colocá-lo na posção desigada, se a alimentação de rede for interrompida, p. ex. devido a uma falha de corrente ou se a ficha de rede tiver sido puxada da tomada. Assim éxitado um rearranque descontrolado do aparelho.
Fixar a peça a sercolnhada. Uma peça a sercolnhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão.

Descrição do produits e do service

Leia todas as instruções de segança e instruções. A inobservança das instruções de segança e das instruções podem causarCHOque elétrico, incendio e/ou ferimentos graves.

Respeite as figuras na parte darente do manual de instruções.

Utilização adequada

A ferramenta elétrica destino-se aURTAR,desbastar escovar materiais de metal e pedra sem usar agua.

Dados&Tecnicos

Rebarbadora GWS 2200-180 H GWS 2200-230 H

Número de produits	3 601 H51 X.. 3 601 H52 X..
Potência nominal observada W 2200 2200
Potênciautil W 1380 1380
Rotações nominais r.p.m. 8500 6600
Diámetro max. dos discos abrasivos mm 180 230
Rosca do veio de retificação M 14 M 14

Para cortar com produits abrasivos ligados é necessário usar uma tampa de proteção especial para o corte.

Ao cortar pedras deve ser assegurada uma aspiracao de po suficiente.

Com as ferramentas de lixar permittedes é possivel utiliser a ferramenta elétrica para lixar com papel de areia.

Componentes ilustrados

A)nummeração dos componentes ilustrados refere-se àpresentação da ferramenta eletrica na párgina deesquemas.

(1) Tecla de bloquejo do veio
(2) Interruptor deligar/desligar
(3) Punho adicional (superficie do punho isolada)
(4) Veio de reticuldao
(5) Tampa de proteção para lixar
(6) Parafuso de fixação para a tampa de proteção
(7) Flange de admissao com O-ring
(8)Disco abrasivo
(9) Porca de aperto

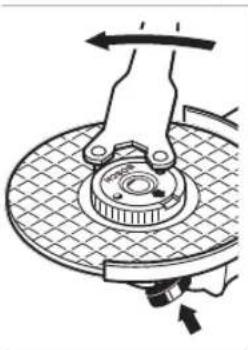

(10) Chave deinous furos para porca de aperto A

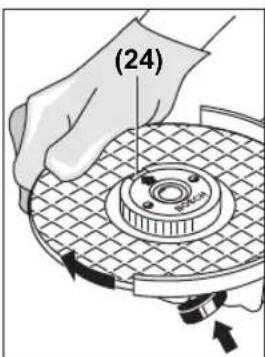

(11) Porca de aperto rápido SDS-ctic A
(12) Mo tipo tacho de metal duro
(13) Tampa de proteção paraURT
(14) Disco de corte
(15) Proteção para as mês
(16) Anéis distanciadores
(17) Prato abrasivo de borracha
(18) Folha de lixa A
(19) Porca redonda
(20)Catrabucha tipo tacho A)
(21) Tampa de aspiração paraURTAR com patim de guia
(22) Disco de corte de diamante
(23) Punho (superficie do punho isolada)

A) Acessórios aparecido ou descrições não pertencem ao volume de fornecimento padrão. Todos os acessórios encontrar-se nonoxo programa de acessórios.

46 | Português

Rebarbadora GWS 2200-180 H GWS 2200-230 H

Complemento max. da roscadvoio de reticulacao mm 25 25

Peso conforme EPTA-Procedure 01:2014

• com punho adicional com amortecimento das vibrações kg 5,1 5,1

• compunho adiconal padrao kg 5,0 5,0

Classe de proteção / II / II

回

回

Os dados aplicam-se a uma tensao nominal [U] de 230 V. Com tensoes divergentes e em versoes especificas do pais, estes dados podem variar. Apenas para ferramentas elticas sem limitacao da corrente de arranque: os processos de ligation geram reducao da tensao. Com condições de rede desfavorveis podem ocorro danos em outros aparhos. Com impedancies de rede inferiores a 0,25 Ohm nao se devem esperar falhas.

Informação sobre ruidos/vibrações

Os values de emissão de ruido foram determinados de acordo com EN 60745-2-3.

O nível sonoro avaliado como A da ferramenta eletrica é normalmente de: nível de pressao sonora 92 dB(A); nivel de potencia sonora 103 dB(A). Incerteza K=3 dB.

Utilizar proteção auditiva!

Valores totais de vibração a, (soma dos vetores das tres direções) e incerteza K determinada segudo EN 60745-2-3:

Lixar superficies (desbastar):

$$ a _ {n} = 9, 5 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}, $$

Lixar com folha de lixa:

$$ a _ {n} = 4, 0 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}. $$

O nível de vibrações indicado nestas instruções de servicei FOi mecido de acordo com um processo de medicacao normalizzato e pode serutilizando para a comparacao de aparelhos. Ele tambem é apropiado para uma avaliação provisoria da carga de vibrações.

O nível de vibrações indicado representa as aplicações principales da ferramentaétrica. Se a ferramentaétrica for realizada para outras aplicações, com outras ferramentas de trabalho ou com manutençao insufficiente, é possivel que o nível de vibrações sera diferente. Isso pode augmentar consideravelmente a cargo de vibrações durante o periodo completeness do trabalho.

Para una avaliación exata da energia de vibrações, también deferiam ser considerados os periodos nos quais a ferramenta está desligada ou funciona, mas não está sentido正常使用. Isto pode reduzir consideravelmente a energia de vibrações durante o periodo completeness do trabalho.

Além disso tambiéndeerao ser estipuladas medidas de seguranca para proteger o operador contra oefeito de vibrações, como por exemple: manutençao de ferramentas elétricas e acessórios, manter as mais quentes e organização dos processos de trabalho.

Montagem

Montar o disposicao de protecao

Antes de todoseworkos na ferramenta eltrica devera puxar a ficha de rede da tomada.

Nota: Se o disco abrasivo quebrar durante o functiunamento ou se os dispositivos de fixacao na tampa de protecao/na ferramenta eletrica estiverem danificados, sera necessario

que a ferramenta eletrica sera enviada imeditamente ao service pós-venta, os endereços encontrar-se na secção "Servico de Assistência Tecnica e aconselhoamento sobre forma das aplicação".

Tampa de proteção para lixar

Coloque a tampa de proteção (5) na gola do veio. Ajuste a posicao da tampa de proteção (5) de acordo com os requisitos da operacao (5) com o parafuso de fixacao (6).

• Ajuste a tampa de proteção (5)de modo e evaporar que você faísca na direção do operador.

Tampa de proteção paraURT

ParaURTacomproduos abrasivosligadosutilize sempreuma tampa de protecao especial para o corte(13).
Ao cortar em pedra assegure uma aspiracao de po suficiente.

A tampa de proteção paraURTAR (13) é montada como a tampa de proteção para lixar (5).

Tampa de aspiração paraURTAR com patim de guia

A tampa de aspiração para cortar com patim de guia (21) é montada como a tampa de proteção para lixar (5).

Punho adicional

Utilize a ferramenta elétrica apenas com o punho adicional (3).

Dependendo do modo de operacao, enrosque o punho adiconcial (3) a direita ou a esquerda na cabeca do mecanismo de aconteamento.

Proteção das vezes

Paraetrabalhos com o prato de lixar em borracha (17) ou com catrabucha tipo tacho/catrabucha em disco/ disco de lixa em lamelas monte sempre a protecao das maois (15).

Fixe a proteção das mês (15) com o punho adácional (3).

Antes de todoseworkos na ferramenta eltrica devera puxar a ficha de rede da tomad.
- Não tocar nos discos abrasivos e de corte, antes que arrefecam. Os discos tornam-se extremamente quentes durante o trabalho.

Limpe o veio de retificação (4) e todas as peças a serem montadas.

Para fixar e soltar as ferramentas de lixar, pressione a tecla de bloqueio do veio (1), para bloquear o veio de reticacao.

So acontece a tecla de bloqueio do veio com o veio de retificacao parado. Caso contrario épossible que a ferramenta eletrica sera danificada.

Disco abrasivo e de corte

Observe as dimensoes das ferramentas de liar. O diametro do furo tem de ser adequado ao flange de admissao. Não utilize adaptadores nem peças redutoras.

Ao utilizear discos de corte de diamante, tenha em atençao se a seta do sentido de rotação no disco de corte de diamante e o sentido de rotação da ferramentaétrica (ver seta do sentido de rotação na cabeca do mecanismo de acronymamento) coincidem.

A ordem da montagem pode ser consultada na网页 de esquemas.

Para fixar o disco abrasivo/corte enrosque a porca de aperto (9) e aperte a mesma com a chave de dois furos, verSECTION "Porca de aperto rápido".

• Após montar a ferramenta abrasiva deverá controlar, antes de ligar a ferramentaétrica, se a ferramenta abrasiva está montada corretamente e se pode ser movimentada livrente. Assegure-se de que a ferramenta abrasiva não entre em contacto com a tampa de proteção ou outras peças.

No flange de admissao (7) encontrar-se colocada, a volta do color de centragem, uma peça de plácico (O-ring). Se o O-ring estiver em falta ou danificado, o flange de admissao (7) tem de ser obligatoriamente substituído

antes de se Continuing autilização.

Disco delixa em lamelas

Paraetrabalhoscomodisco delixa em lamelas montesempreaprotecao dasmos (15).

Prato delixar de borracha

Paraetrabalhoscomoprato delixar em borracha (17) montespresenta protecao das mao (15).

A ordem da montagem pode ser consultada na páginade esquemas.

Antes da montagem do prato de lixar em borracha (17) colque os 2 aneses distanciadores (16) no veio de retificaio (4).

Enrosque a porca redonda(19) e aperte-a com a chave de dois furos.

Catrabucha tipo tacho/catrabucha em disco

Para os trathestos com a catrabucha tipo tacho ou a catrabucha em disco monte sempre a protecao das mao (15).

A ordem da montagem pode ser consultada na网页 de esquemas.

Tem de ser possivel enroscar a catrabucha tipo tacho/ catrabucha em disco ate ao veio de retificação, de forma a que este fique bem encostado ao flange do veio de retificação no fim da roscá do veio de retificação. Aperte a

catrabucha tipo tacho/catrabucha em disco com uma chave de bocas.

Porca de aperto rápido SDS-clip

Para una troca fácil de ferramenta de lixar semutilizar
otras ferramentas pode usar a porca de aperto rápido (11) em vez da porca de aperto (9).

Utilize apenas una porca de aperto rápido (11)que esteja em perfeito estado e sem danos.

Ao enroscar tenha atencao para que o lado marcado da porca de aperto rápido (11) não aponte para o disco abrasivo; a seta tem de aplantar para a marca de indice (24).

Pressione a tecla de bloqueio do veio (1), para bloquear o veio de reticuldade Para aperture a porca de aperto rápido, rodeo disco abrasivo para adireita com forca.

Uma porca de aperto bem fixada e sem danos pode ser desapertada

manualmente rodando o anel serrilhado para a esquerda. Nunca solte

uma porca de aperto
rápido presa com um
alicate, utilize sempre a
chave deinous furos.

Coloque a chave de dois furos como indica na figura.

Pode utiliser todas as ferramentas de lixarmentionadas.
neste manual de instruções.

O número de rotações [r.p.m.] ou a velocidade periférica [m/s] admissível das ferramentas de lixar realizadas tem de corresponder,leo menos,aos dados da tabela segunte.

Por isso, respeite o numero de rotações ou velocidade periférica admissivel mentionado no rotulo da ferramenta de lixar.

máx. [mm] [mm]
D bd [r.p.m.] [m/s]
180	8	22,2	8500	80
230	8	22,2	6600	80
D	180	-	-	8500 80
	230	-	-	6600 80
b D	100 30 M 14 8600 45

Antes de todos lavoros na ferramenta elétricadeferá puxar a ficha de rede da tomada.

Pode rodar aCESSO do mecanismo de acontecimiento em passos de 90^ .Dessa forma, o interruptor de ligar/ desligar pode ser colocado numa posicao de manuseamento mais favoravel em situações de trabalho especialis, p. ex. para travaíhos de corte com a

tampa de aspiração com patim de guia (21) ou para esquerdinos.

Desenrosque completeness 4 parafusos. Oscile
cuidadosamente a cabeca do mecanismo de actionamento e
semaretrar da caixa paraanova posicao.Volteapartar
os4parafusos.

Aspiração de pô/de aparas

Pós de materiais como por exemple,inentas que contentem chumbo,alguns tips de madeira,minerais e metais,poder ser nocivos a saude. O contacto ou a inalacao dos pos pode provocar reacoes alergicas e/ou doencas nas vias respiratoriasdoutilizadorou das pessoasque se encontrem por perto.

Ceros pós, como por exemple é de carvalho e faía não considerados como serem cancerígenos, especialmente quando juntos com substancias para o tratamento de madeiras (cromato, produits de proteção damadeira). Material que contém asbesto é deve ser processado por pessoal especializzato.

• Se possével deverá usar um disposítivo de aspiração de po apropriadço para o material.
• Assegurar uma boa ventilação do local de trabalho.
• É recomendavel usar uma mascara de proteção respiratória comoreacha da classe P2.

Observe as diretivas para os materiais a serem processados, vigentes no seu País.

Evite a acumulacao de p o no local de travailho. P os poderentrar levamente em ignicao.

Funcionamento

Colocacao em funcaoamento

• Observar a tensão de rede! A tensão da fonte de correnteétrica devecoincidir com os dados que constam na placacdecharacteristicadaferramentaleétrica.Ferramentasétricasmarcadaspara230V neverthelesspodemseroperadascom220V.
  ▶ Secure a ferramenta apenas pelas superficies do punho isoladas eleo punho adicular. A ferramenta pode atingir cabos elétricos ocultos ou oproprio cabo de rede. Ocontacto com um cabo sob tensao quando pode colocar sob tensao as peças metalicas do aparelho e levar a umCHOE trico.

Durante o funciona da ferramentaétrica em geradoresétricos portáteis (geradores), que não dispôem de reservas de potência suficientes ou de uma regulação de tensão adequada com reforço da corrente de arranque podem ocorro perdas de rendimento ou comportamentos atípicos na ligation.

Respeite a adequacao do gerador elétrico'utilizing, especialmente no que diz respeito à tensão e frequência de rede.

Ligare desligar

Para a colocacao em functiOnamento da ferramenta eltrica desloque o interruptor de ligar/desligar (2) para a fronte e, em seguida, pressione-o.

Para fixar o interruptor de ligar/desligar (2) desloque o interruptor de ligar/desligar (2) mais para arente.

Para desligar a ferramenta eletrica liberte o interruptor de ligar/desligar (2) ou se esteste estiver bloqueado, pressione o interruptor de ligar/desligar (2) brevemente e depuis liberte-o.

Versão do interruptor sem sistemas de retenção (específico do País):

Para a colocacao em functiOnamento da ferramenta eltrica desloque o interruptor de ligar/desligar (2) para a frente e, em seguida, pressione-o.

Para desligar a ferramenta elétrica, liberte o interruptor del ligar/desligar(2).

Verifique as ferramentas de lixar antes dautilização. A ferramenta de lixar tem de estar corretramente montada e poder ser livrmente rodada. Efetue um teste de functimento durante, pelo menos, 1 minuto, sem cargo. Não utilize ferramentas de lixar danificadas, não redondas ou com vibrações. As ferramentas de lixar danificadas podemrebentar ecausar ferimentos.

Instruções de trabalho

Antes de todoseworkos na ferramenta eltrica defera puxar a ficha de rede da tomad.
Cuidado com ranhuras em paredes de suporte, ver aSECTION "Indicações sobre estática".

Aperte a peça se está não ficar seguraapanas com o seu propre peso.
- Não sobrecarregar demasiado a ferramentaétrica, provocando uma paragem.
- Após um trabalho com cargo elevada, deverá permitir que a ferramentaétricafuncionelagos instantos em vazio,paraque o acessorio possa arrefecer.
- Não tocar nos discos abrasivos e de corte, antes que arrefecam. Os discos tornam-se extremamente quentes durante o trabalho.
- Nao utilize a ferramenta elétrica com um suporte para rebarbadoras.

Nota: Em caso de não utilizesao prolongada, retire a ficha de rede da tomada. Mesmo desligada, a ferramenta eltrica tem umconsumo reduzido de eletricidade com a ficha de rede colocada e tensao de rede presente.

Desbastar

Nunca utilize os discos de corte para desbastar.

Com um ângulo de penetração de 30^ a 40^ obtém o melhor resultado de trabalho ao desbastar. Desloque a ferramentaétrica para trás e para arente com uma pressão constante. Desta forma a peça de trabalho não fazer demasiado quando, não muda de cor e não ficam sulcos.

Disco de lixa em lamelas

Com o disco de lixa em lamelas (acessórios) pode processor mais superfícios curvas e perfis. Os discos de lixa em lamelas tem uma duraduldade consideravelmente maior, um menor;nivel sonoro e temperatas mais baixas ao lixar do que os discos abrasivos convencionais.

Cortar metal

ParaURTacomproduos abrasivosligadosutilize sempreuma tampa de protecao especial para o corte(13).

Ao cortar, travahe com um avanco uniforme e adequado ao material a processor. Não exerça pressão sobre o disco de corte, não incline nem oscile.

Não trave os discos de corte na saída por contrapressão lateral.

A ferramenta elétrica tem de ser sempre conducida no sentido oposto as rotações. Caso contrário há risco que a ferramenta seja pressionada de forma ].
descontrolada para fora do corte. ParaURTar perfis e tubos quadrados o melhor sera aplicarPEGuenos cortes transversais.

Cortar pedra

Ao cortar em pedra assegure uma aspiracao de po suficiente.
Usar uma mascara de proteção contra p6.

A ferramenta eletrica so pode ser'utilizada para corte/ lixamento a seco.

Para cortar pedra, o melhor é'utilizar um disco de corte de diamante.

Ao utilize a tampa de aspiração paraURTAR com patim de guia (21), o aspirador tem de estar homologado para a aspiraçãodo pof pedra.A Bosch commercializa aspiradores apropriados.

Ligue a ferramenta elétrica e coloque-a sobre a peça com a parte dianteira do patim de guía. Desloque a ferramenta elétrica com um avanco uniforme e adequado ao material a processor.

Ao cortar materiais especialmente duros, p. ex.

beto com alto teor de silica, o disco de corte de diamante.
pode sobreaquecer e ficar danificado. Esse
sobreaquecisione claramente denunciado por una coroa
de faisca a volta do disco de corte de diamante.

Neste caso, interrcompa o processo de corte e deixe o disco de corte de diamante funcionar algo tempo em vazio com o número de rotações Tmaxio, para o arrefecer.

Um avanco do trabalho mais demorado e uma coroa de fazer a volta são sinais de um disco de corte de diamante rombo. Pode voltar a afia-lo com algumas cortes em material abrasivo, p. ex. arenito calculario.

Indicações sobre estatística

Os cortes em paredes de所提供ze estao sujeitos a norma DIN 1053 Parte 1 ou as disposicaoes especificas do pais. Estas diretivas tem de ser impreterivelmente respeitadas. Antes do inico do trabalho, consultar os engenheiros de estruturas, arquipetos responsaveis ou a gestao de obr competente.

Manutenção e assistência Tecnica

Manutenção e limpeza

Antes de todoseworkos na ferramenta eltrica defera puxar a ficha de rede da tomada.
- Manter a ferramenta eletrica e as aberturas de ventilacao sempre limpas, para travailhar bem e forma segura.
Em condições de utilizesao extremas utilize sempre, se possivel, umsystema de aspiracao.Sobre frequennte as aberturas de ventilacao e interconnecte um disjuntor de corrente de avaria (PRCD).Durote o processamento de metais é possivel que se deposito po conducivo no interior da ferramenta eletrica. Isto pode prejudicar o isolamento de protecao da ferramenta eletrica.

Os accesós devem ser armazenados e tratados con cuidado.

50 Italiano

Se for necessario instalar um cabo de ligaçao, a instalacao deve ser feita pela Bosch ou por um centro de service autorizzato para ferramentas elétricas Bosch, para fazer perigos de seguranca.

Servico pos-venda e aconselhamento

O service pos-venda responde as suas perguntas a respeito de serviços de reparacao e de manutencao do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informacoes acerca das peças sobressalentes tambem em: www.bosch-pt.com

A nossa equipo de consultores Bosch esclarece com prazer todas as suas dupidas a respeito dos outros produits e acessórios.

Indique para todas as quostoes e encomendas de peças sobressalentes a referencia de 10 digitos de acordo com a placar de carateristicas do produits.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E-3E

1800 Lisboa

Para efetuar o seu pedido online de peças entre na网页 www.ferramentasbosch.com.

Tel.: [phone]

Fax: [phone]

Brasil

Robert Bosch Ltda. - Divisão de Ferramentas Elétricas
Caixa postal 1195-CEP: 13065-900

Campinas - SP

Tel.: [phone]

www.bosch.com.br/contato

Eliminação

Ferramentas elétricas, accesórios e embalagens devem ser enviados a una reciclagem ecológica de materías-primas.

Não deitar ferramentas electrolyicas no lixo dométrico!

Apenas para paises da UE:

De acordo com a diretiva europeia 2012/19/UE para apareiros electricos e eletronicos velhos, e com as respetivas realizacoes nas leis nationais, as ferramentas electricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecologica.

Italiano

Sul除去 www.bosch-pt.com/ch/it é possible ordinare direttemente on-line i ricambi.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Smaltimento
