Typ produktu	Úhlová bruska
Značka	Bosch
Model	GWS 2200-230 H Professional
Jmenovitý příkon	2200 W
Výstupní výkon	1380 W
Jmenovité otáčky	6600 ot/min (pro 230 mm)
Maximální průměr kotouče	180 mm / 230 mm
Závit vřetena	M14
Hmotnost (včetně standardní přídavné rukojeti)	5,0 kg
Stupeň krytí	Dvojitá izolace □/II
Hladina akustického tlaku	92 dB(A)
Hladina akustického výkonu	103 dB(A)
Vibrace (hrubé broušení)	a_h = 9,5 m/s², K = 1,5 m/s²
Vibrace (jemné broušení)	a_h = 4,0 m/s², K = 1,5 m/s²
Hlavní funkce	Broušení, jemné broušení, řezání, kartáčování kovů
Napájení	Síť (kabel), 230 V
Ochranný kryt	Součástí pro broušení a řezání
Přídavná rukojeť	Antivibrační součástí
Údržba	Čistěte ventilační štěrbiny a v extrémních podmínkách používejte vysavač
Bezpečnost	Dvojitá izolace, aretace vřetena, ochrana proti nechtěnému spuštění
Náhradní díly	K dispozici na bosch-pt.com
Poprodejní servis	SAV Direct do 5 dnů ve Francii

Často kladené otázky - GWS 2200230 H Professional BOSCH

Jaký je výkon brusky GWS 2200-230 H?

Jmenovitý příkon je 2200 W a výstupní výkon je 1380 W.

Jaké průměry kotoučů mohu použít?

Můžete použít kotouče do 180 mm (model GWS 2200-180 H) nebo 230 mm (model GWS 2200-230 H). Zkontrolujte kompatibilitu s vaším modelem.

Jak vyměnit brusný kotouč?

Odpojte nářadí, stiskněte tlačítko aretace vřetena (1), povolte upínací matici klíčem na kolíky, vyměňte kotouč a poté matici utáhněte. Pro rychloupínací matici SDS-clic otáčejte kotoučem ve směru hodinových ručiček pro utažení.

Jak nastavit ochranný kryt?

Povolte zajišťovací šroub (6), otočte kryt (5) do požadované polohy a poté šroub utáhněte. Nasměrujte kryt tak, aby se zabránilo odletování částic směrem k uživateli.

Mohu na této brusce použít pilový kotouč?

Ne, nikdy nepoužívejte zubový pilový kotouč nebo řezací řetěz. Mohlo by dojít k nebezpečným zpětným rázům. Používejte pouze doporučené brusné kotouče, řezací kotouče, kartáče nebo brusné talíře.

Co dělat v případě zpětného rázu?

Držte nářadí pevně oběma rukama, použijte přídavnou rukojeť a postavte se tak, abyste odolali síle. Vyhněte se rohům a ostrým hranám. Nedávejte ruku blízko rotujícího příslušenství.

Jak čistit nářadí?

Odpojte nářadí. Vyčistěte ventilační štěrbiny vysavačem nebo stlačeným vzduchem. V extrémních podmínkách (práce s kovy) použijte proudový chránič (PRCD) k zabránění vodivých usazenin.

Kde sehnat náhradní díly?

Navštivte web www.bosch-pt.com pro rozpadové pohledy a online objednávku. Můžete také kontaktovat poprodejní servis Bosch na telefonním čísle 0811 360122 (Francie).

Jaké jsou otáčky naprázdno?

Pro model GWS 2200-230 H jsou jmenovité otáčky 6600 ot/min. Pro GWS 2200-180 H jsou 8500 ot/min.

Jak používat rychloupínací matici SDS-clic?

Rychloupínací matice (11) nahrazuje standardní matici pro brusné a řezací kotouče. Našroubujte ji rukou tak, aby strana označená šipkou směřovala k referenční drážce. Pro utažení otáčejte kotoučem ve směru hodinových ručiček při současné aretaci vřetena. Pro povolení otáčejte kolečkem proti směru hodinových ručiček.

NÁVOD K OBSLUZE GWS 2200230 H Professional BOSCH

Bezpečnostní upozornění

Všeobecná varovná upozornění pro elektrické nářadí

VÝSTRAHA

Přečtěte si všechna varovná upozornění a pokyny. Zanedbání

při dodržování varovných upozornění a pokynů může mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění.

Všechna varovná upozornění a pokyny si uschovejte pro budoucí použití.

V upozorněních použitý pojem „elektrické nářadí" se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu).

Bezpečnost pracoviště

Udržujte pracoviště v čistotě a dobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést k úrazům. ▶ S elektrickým nářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit. Děti a jiné osoby udržujte při použití elektrického nářadí v bezpečné vzdálenosti od pracoviště. Při rozptýlení můžete ztratit kontrolu nad nářadím.

Elektrická bezpečnost

Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. S elektrickým nářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a odpovídající zásuvky snižují riziko zásahu elektrickým proudem. Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou např. potrubí, topení, sporáky a chladničky. Je-li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem.

• Chraňte elektrické nářadí před deštěm a vlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem. Dbejte na účel kabelu. Nepoužívejte jej k nošení elektrického nářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem. Pokud pracujete s elektrickým nářadím venku, používejte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, který je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem. Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko zásahu elektrickým proudem.

Osobní bezpečnost

Buďte pozorní, dávejte pozor na to, co děláte, a přistupujte k práci s elektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků. Moment nepozornosti při použití elektrického nářadí může vést k vážným poraněním. Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektrického nářadí, snižuje riziko poranění. Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete a připojíte na zdroj napájení a/nebo akumulátor. Máte-li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít k úrazu. Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se v otáčivém dílu elektrického nářadí jakýkoli nástroj nebo klíč, může dojít k poranění. Nepřeceňujte své síly. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektrické nářadí v neočekávaných situacích lépe kontrolovat. Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy, oděv a rukavice udržujte daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Odsávání prachu může snížit ohrožení prachem.

Svědomité zacházení a používání elektrického nářadí

Elektrické nářadí nepřetěžujte. Pro svou práci použijte k tomu určené elektrické nářadí. Správným elektrickým nářadím budete pracovat v dané oblasti lépe a bezpečněji.

Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout a vypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí se opravit. Před seřizováním elektrického nářadí, výměnou příslušenství nebo odložením nářadí vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí. Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které s ním nejsou seznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je-li používáno nezkusenými osobami. Pečujte o elektrické nářadí svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrického nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí. Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje ostrými řeznými hranami se méně vzpřičují a dají se snáze vést. Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést k nebezpečným situacím.

Servis

Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována.

Bezpečnostní pokyny pro úhlové brusky

Bezpečnostní pokyny pro broušení, pískování, drátkování nebo brusné oddělování

Toto elektrické nářadí slouží jako bruska, drátěný kartáč a dělicí pila. Prostudujte si všechna bezpečnostní upozornění, pokyny, ilustrace a specifikace k tomuto elektrickému nářadí. Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění. Toto elektrické nářadí není doporučeno pro leštění. Operace, pro které nebylo elektrické nářadí určeno, mohou představovat riziko a způsobit zranění. Nepoužívejte příslušenství, které není speciálně určeno a doporučeno výrobcem nářadí. Příslušenství, které lze k elektrickému nářadí připojit, ještě nezaručuje bezpečnou operaci. Jmenovité otáčky příslušenství se musí minimálně rovnat maximálním otáčkám uvedeným na elektrickém nářadí. Příslušenství používané pro vyšší než jejich jmenovité otáčky může prasknout a rozpadnout se.

Vnější průměr a tloušťka příslušenství musí odpovídat rozměrům elektrického nářadí. Nesprávně dimenzované příslušenství nelze správně chránit nebo kontrolovat. Závitový úchyt příslušenství musí odpovídat závitu vřetena brusky. Pro příslušenství upevňované pomocí přírub musí otvor vřetena příslušenství odpovídat polohovacímu průměru příruby. Příslušenství, které neodpovídá upevňovacímu mechanismu elektrického nářadí, rotuje nevyváženě, nadměrně vibruje a může vést ke ztrátě kontroly. Nepoužívejte poškozené příslušenství. Před každým použitím zkontrolujte příslušenství, např. trhliny a praskliny na brusných kotoučích, praskliny, trhliny nebo nadměrné opotřebení opěrných kotoučů, uvolnění či popraskání drátků na drátěných kartáčích. Pokud elektrické nářadí či příslušenství spadne na zem, zkontrolujte poškození nebo instalujte nepoškozené příslušenství. Po kontrole a instalaci příslušenství stůjte vy i ostatní osoby mimo rovinu rotujícího příslušenství a spusťte elektrické nářadí na jednu minutu s maximálními otáčkami bez zatížení. Během této zkušební doby se poškozené příslušenství obvykle rozpadne. Používejte osobní ochranné prostředky. Podle druhu použití používejte obličejový ochranný štít, bezpečnostní kuklu nebo brýle. V případě potřeby používejte protiprachovou masku, ochranu sluchu, rukavice a pracovní zástěru, které vás ochrání před zlomky vzniklými broušením nebo jiným obráběním. Ochrana zraku musí být schopna chránit před odletujícími úlomky vzniklými při různých operacích. Protiprachová maska nebo respirátor musí filtrovat částice vzniklé při prováděné operaci. Dlouhodobé působení vysoce intenzivního hluku může vést ke ztrátě sluchu. Dbejte na to, aby ostatní osoby byly v bezpečné vzdálenosti od pracoviště. Osoby, které vstupují na pracoviště, musí používat osobní ochranné prostředky. Úlomky obrobku nebo zlomené příslušenství mohou vyletět a způsobit zranění mimo příslušnou pracovní oblast. Provádíte-li operaci, při které se může obráběcí příslušenství dostat do kontaktu se skrytou elektroinstalací nebo vlastním napájecím kabelem, držte elektrické nářadí za izolované uchopovací plochy. Obráběcí příslušenství, které se dostane do kontaktu s vodičem pod napětím, může svými nechráněnými kovovými částmi vést elektrický proud a způsobit úraz obsluhy. Napájecí kabel umístěte v dostatečné vzdálenosti od rotujícího příslušenství. Ztratíte-li kontrolu, kabel se může přeříznout nebo zadrhnout a vaše ruka či paže může být zatažena do rotujícího příslušenství. Nikdy neodkládejte elektrické nářadí, dokud se příslušenství úplně nezastaví. Rotující příslušenství se může zaseknout do povrchu a nekontrolovaně vymrštit elektrické nářadí.

Nespouštějte elektrické nářadí, když je nesete po boku. Náhodný kontakt s rotujícím příslušenstvím může zachytit váš oděv a přitáhnout příslušenství k vašemu tělu. Pravidelně čistěte vzduchovou ventilaci elektrického nářadí. Ventilátor motoru vtahuje prach do krytu a nadměrné nahromadění kovového prachu může způsobit nebezpečí úrazu elektrickým proudem. Nespouštějte elektrické nářadí v blízkosti hořlavých materiálů. Jiskry mohou tyto materiály zapálit. Nepoužívejte příslušenství, které vyžaduje kapalná chladiva. Použití vody či jiných kapalných chladiv může způsobit zranění nebo úraz elektrickým proudem.

Zpětný ráz a související pokyny

Zpětný ráz je náhlá reakce zaseknutého nebo zachyceného rotujícího kotouče, opěrného kotouče, kartáče nebo jiného příslušenství. Zaseknutí nebo zachycení způsobí rychlé zastavení rotujícího příslušenství, které tak vyvolá nekontrolované vymrštění elektrického nářadí ve směru opačném ke směru rotace příslušenství v bodě zastavení. Pokud se například brusný kotouč zasekne nebo zachytí v obrobku, hrana kotouče, která vstupuje do bodu zastavení, se může zaseknout do povrchu materiálu a způsobit vytažení nebo vymrštění kotouče. Kotouč také může vyskočit směrem k obsluze nebo od obsluhy v závislosti na směru pohybu kotouče v bodě zastavení. Brusné kotouče také mohou za těchto podmínek prasknout.

Zpětný ráz je výsledkem špatných a/nebo nesprávných pracovních postupů a podmínek při použití elektrického nářadí a lze mu zabránit dodržováním příslušných níže uvedených opatření.

Dbejte na pevné uchopení elektrického nářadí a tělo a paže udržujte v poloze, která vám umožní reagovat na síly zpětného rázu. Vždy používejte případné pomocné rukojeti, abyste měli maximální kontrolu nad zpětným rázem nebo reakcí točivého momentu při spuštění. Obsluha může zvládat reakce točivého momentu nebo síly zpětného rázu, pokud dodržuje náležitá opatření. Nikdy nepřibližujte ruku k rotujícímu příslušenství. Působením zpětného rázu se může příslušenství vymrštit k vaší ruce. Nestůjte v prostoru, kam bude směřovat elektrické nářadí při zpětném rázu. Zpětný ráz vymrští nářadí ve směru opačném k pohybu kotouče v bodě zastavení. Zvlášť opatrně postupujte při práci v rozích, na ostrých hranách atd. Zabraňte poskakování a zachycování příslušenství. Zejména v rozích, na ostrých hranách nebo při poskakování může dojít k zachycení rotujícího příslušenství a ke ztrátě kontroly či zpětnému rázu. Nenasazujte kotouč pilového řetězu nebo ozubený pilový kotouč. Tyto kotouče způsobují častý zpětný ráz a ztrátu kontroly.

Bezpečnostní pokyny pro operace broušení a brusného oddělování

Používejte pouze typy kotoučů, které jsou pro elektrické nářadí doporučené, a speciální kryty určené pro zvolený kotouč. Kotouče, pro které nebylo elektrické nářadí navrženo, nemohou být dostatečně chráněny a jsou nebezpečné. Brusný povrch středově vyklenutých kotoučů musí být orientován pod rovinu hrany krytu. Nesprávně namontovaný kotouč, který přesahuje rovinu hrany krytu, nelze řádně chránit. Kryt musí být bezpečně připevněn k elektrickému nářadí a nastaven do maximálně bezpečné polohy, aby nezakrytá část kotouče směřující k obsluze byla co nejmenší. Kryt pomáhá chránit obsluhu před uvolněnými úlomky kotouče, náhodným kontaktem s kotoučem a jiskrami, které mohou zapálit oděv. Kotouče se musí používat pouze pro doporučené operace. Například: boční stranu řezného kotouče nepoužívejte k broušení. Brusné dělicí kotouče jsou určeny pro obvodové broušení, boční síly působící na tyto kotouče je mohou rozlomit. Používejte vždy nepoškozené kotoučové příruby, které mají správnou velikost a tvar pro vybraný kotouč. Správné kotoučové příruby kotouč podporují a snižují riziko jeho prasknutí. Příruby pro oddělovací kotouče se mohou lišit od přírub pro brusné kotouče. Nepoužívejte opotřebované kotouče z většího elektrického nářadí. Kotouč určený pro větší elektrické nářadí není vhodný pro vyšší otáčky menšího nářadí a může prasknout.

Doplňkové bezpečnostní pokyny pro operace abrazivního rozbrušování

Zabraňte zkřivení rozbrušovacího kotouče v řezu nebo použití nadměrného tlaku. Nepokoušejte se dosáhnout nadměrné hloubky řezu. Nadměrné namáhání kotouče zvyšuje jeho zátěž a náchylnost ke zkroucení nebo zaseknutí v řezu a možnost zpětného rázu nebo prasknutí kotouče. Nestůjte ve směru rotujícího kotouče a za ním. Pohybuje-li se kotouč v místě operace směrem od vašeho těla, případný zpětný ráz může vymrštit rotující kotouč a elektronářadí přímo na vás. Pokud se kotouč blokuje nebo z jakéhokoli důvodu přerušíte řezání, elektronářadí vypněte a držte je bez pohybu, dokud se kotouč zcela nezastaví. Nikdy se nepokoušejte vyjmout rozbrušovací kotouč z řezu, dokud se pohybuje, jinak může dojít ke zpětnému rázu. Zjistěte důvod blokování kotouče a přijměte opatření, aby k němu nedocházelo. Nezačínejte nové řezání v obrobku. Nechte kotouč dosáhnout plných otáček a opatrně jej vložte do řezu. Při spuštění elektronářadí v obrobku se může kotouč zablokovat, pohybovat se ven nebo způsobit zpětný ráz. ▶ Panely nebo jiné větší obrobky podepřete, abyste minimalizovali nebezpečí zablokování a zpětného rázu

kotouče. Velké obrobky se prohýbají vlastní hmotností. Podpora musí být umístěna pod obrobkem v blízkosti linie řezu a na okrajích obrobku po obou stranách kotouče. Obzvlášť opatrně postupujte při kapsových řezech do stěn nebo jiných zaslepených ploch. Vyčnívající kotouč může přeříznout plynovodní nebo vodovodní potrubí, elektrické kabely nebo předměty, které mohou způsobit zpětný ráz.

Bezpečnostní pokyny pro operace broušení

Nepoužívejte brusné papíry nadměrné velikosti. Při výběru brusného papíru dodržujte doporučení výrobce. Větší brusné papíry přesahující brusný kotouč mohou způsobit tržné poranění nebo zablokování, roztržení kotouče a zpětný ráz.

Bezpečnostní pokyny pro operace drátkování

Nezapomínejte, že kartáč vyhazuje drátěné štětinky i při běžných operacích. Nepřetěžujte drátky působením nadměrné síly na kartáč. Drátěné štětinky mohou snadno proniknout lehkým oděvem a/nebo kůží. Je-li pro broušení drátěným kartáčem doporučeno použití krytu, zabraňte styku drátěného kotouče nebo kartáče s krytem. Působením zátěže nebo odstředivých sil se může průměr drátěného kotouče nebo kartáče zvětšit.

Dodatečné bezpečnostní pokyny Noste ochranné brýle.

Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a zásahu elektrickým proudem. Poškození vedení plynu může vést k výbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody nebo může způsobit zásah elektrickým proudem. Nedotýkejte se brusných a rozbrušovacích kotoučů, dokud nevychladnou. Kotouče se při práci silně zahřívají. Pokud se přeruší přívod proudu, např. výpadkem proudu nebo vytažením síťové zástrčky, spínač odblokujte a nastavte ho do vypnuté polohy. Zabráníte tak nekontrolovanému opětovnému spuštění. Zajistěte obrobek. Obrobek pevně uchycení upínacím přípravkem nebo svěrákem je upevněn bezpečněji, než kdybyste ho drželi v ruce.

Použití v souladu s určeným účelem

Elektronářadí je určené pro dělení, broušení a kartáčování kovových a kamenných materiálů bez použití vody.

Pro dělení pomocí brusiva s pojivem se musí použít speciální ochranný kryt pro dělení.

Při dělení kamene je třeba zajistit dostatečné odsávání prachu.

Se schválenými brusnými nástroji lze elektronářadí používat pro broušení smirkovým papírem.

Zobrazené komponenty

Číslování zobrazených součástí se vztahuje na zobrazení elektronářadí na straně obrázky.

(1) Aretační tlačítko vřetena (2) Vypínač (3) Přídavná rukojeť (izolovaná úchopová plocha) (4) Brusné vřeteno (5) Ochranný kryt pro broušení (6) Zajišťovací šroub pro ochranný kryt (7) Upínací příruba s těsnicím kroužkem

(8) Brusný kotouč (9) Upínací matice (10) Kolíkový klíč pro upínací matici (11) SDS- rychloupínací matice (12) Hrncový kotouč z tvrdokovu (13) Ochranný kryt pro dělení (14) Dělicí kotouč (15) Ochrana rukou (16) Distanční podložky (17) Gumový brusný talíř (18) Brusný papír (19) Kruhová matice (20) Hrncový kartáč (21) Odsávací kryt pro dělení s vodícími saněmi (22) Diamantový dělicí kotouč (23) Rukojeť (izolovaná plocha rukojeti)

A) Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.

Technické údaje

Uhlová bruska GWS 2200-180 H GWS 2200-230 H
Číso zboží	3 601 H51 X.. 3 601 H52 X..
Jmenovitý príkon W 2 200 2 200
Výstupné výkon W 1 380 1 380
Jmenovité otáčky min	-1	8 500 6 600
Max. prüměr brusného kotouče mm 180 230
Zámít brusného vřetena M 14 M 14
Max. delka zámítu brusného vřetena mm 25 25
Hmotnost podle EPTA-Procedure 01:2014
- S prídavnou rukojeti s tlumením vibrací kg 5,1 5,1
- Se standardní prídavnou rukojeti	kg 5,0 5,0
Třída ochrany	☐/II	☐/II

Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a u specifických provedení pro příslušné země se mohou tyto údaje lišit.

Pouze pro elektronářadí bez omezení rozběhového proudu: Při zapínání dochází ke krátkému poklesu napětí. V případě nepříznivých podmínek v síti to může mít negativní vliv na jiná zařízení. Při impedancích sítě menších než 0,25 Ω není třeba očekávat žádné poruchy.

Informace o hluku a vibracích

Hodnoty hlučnosti zjištěné podle EN 60745-2-3.

Hladina hluku elektronářadí stanovena za použití váhového filtru A činí typicky: hladina akustického tlaku 92 dB(A); hladina akustického výkonu 103 dB(A). Nejistota K = 3 dB.

Noste chrániče sluchu!

Celkové hodnoty vibrac _n (součet vektorů tří os) a nejistota K zjištěné podle EN 60745-2-3:

Broušení povrchu (hrubování):

a_h = 9,5m / s²,K = 1,5m / s²

Broušení s brusným papírem:

a_n = 4,0m / s²,K = 1,5m / s².

Úroveň vibrací uvedená v těchto pokynech byla změřena pomocí normované měřicí metody a lze ji použít pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi.

Uvedená úroveň vibrací reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s jinými nástroji nebo s nedostatečnou údržbou, může se úroveň vibrací lišit. To může zatížení vibracemi po celou pracovní dobu zřetelně zvýšit.

Pro přesný odhad zatížení vibracemi by měly být zohledněny i doby, kdy je nářadí vypnuté nebo sice běží, ale fakticky se nepoužívá. To může zatížení vibracemi po celou pracovní dobu zřetelně snížit.

Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů.

Montáž

Montáž ochranného zařízení

Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.

Upozornění: Po prasknutí brusného kotouče během provozu nebo při poškození upínacích přípravků na ochranném krytu / na elektronářadí se musí elektronářadí neprodleně zaslat zákaznickému servisu, adresy viz část „Zákaznická a poradenská služba“.

Ochranný kryt pro broušení

Nasaďte ochranný kryt (5) na krk vřetena. Nastavte polohu ochranného krytu (5) podle požadavků příslušné práce a zajistěte ochranný kryt (5) zajišťovacím šroubem (6).

Ochranný kryt (5) nastavte tak, aby jiskry neletěly směrem k pracovníkovi.

Ochranný kryt pro dělení

Při dělení brusivem s pojivem používejte ochranný kryt pro dělení (13). Při dělení kamene zajistěte dostatečné odsávání prachu.

Ochranný kryt pro dělení (13) se montuje stejně jako ochranný kryt pro broušení (5).

Odsávací kryt pro dělení s vodícími saněmi

Odsávací kryt pro dělení s vodícími saněmi (21) se montuje stejně jako ochranný kryt pro broušení (5).

Přídavná rukojeť

Elektrické nářadí používejte pouze s přídavnou rukojetí (3).

Přídavnou rukojeť (3) našroubujte na hlavu převodovky v závislosti na způsobu práce vpravo nebo vlevo.

Ochrana rukou

Pro práci s gumovým brusným talířem (17) nebo hrncovým kartáčem / kotoučovým kartáčem / vějířovým brusným kotoučem vždy namontujte ochranu rukou (15).

Ochranu rukou (15) upevněte pomocí přídavné rukojeti (3).

Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. Nedotýkejte se brusných a rozbrušovacích kotoučů, dokud nevychladnou. Kotouče se při práci silně zahřívají.

Vyčistěte brusné vřeteno (4) a všechny díly, které budete montovat.

Pro upnutí a uvolnění brusných nástrojů stiskněte aretační tlačítko vřetena (1), abyste brusné vřeteno zablokovali.

Aretační tlačítko vřetena ovládejte jen když je brusné vřeteno zastavené. Jinak se může elektronářadí poškodit.

Brusný/dělící kotouč

Dbejte na rozměry brusných nástrojů. Průměr otvoru musí odpovídat upínací přírubě. Nepoužívejte adaptéry ani redukce.

Při používání diamantových dělicích kotoučů dbejte na to, aby se šipka směru otáčení na diamantovém dělicím kotouči shodovala se směrem otáčení elektronářadí (viz šipku směru otáčení na hlavě převodovky).

Pořadí při montáži je vyobrazeno na straně s obrázky.

Pro upevnění brusného/dělícího kotouče našroubujte upínací matici (9) a utáhněte ji kolíkovým klíčem, viz část "Rychloupínací matice".

Po montáži brusného nástroje před zapnutím zkontrolujte, zda je brusný nástroj správně namontován a zda se může volně otáčet. Zajistěte, aby se brusný nástroj nedotýkal ochranného krytu nebo dalších dílů.

V upínací přírubě (7) je okolo středícího nákružku nasazen plastový díl (těsnicí kroužek). Pokud těsnicí kroužek chybí nebo je poškozen, musí se upínací příruba (7) před dalším používáním bezpodmínečně

vyměnit.

Vejířový brusný kotouč

Při práci s vejířovým brusným kotoučem vždy namontujte ochranu rukou (15).

Gumový brusný talíř

Při práci s gumovým brusným talířem (17) vždy namontujte ochranu rukou (15).

Pořadí při montáži je vyobrazeno na straně s obrázky. Před montáží gumového brusného talíře (17) nasaďte dvě distanční podložky (16) na brusné vřeteno (4).

Našroubujte kruhovou matici (19) a utáhněte ji kolíkovým klíčem.

Hrncový kartáč / kotoučový kartáč

Při práci s hrncovým kartáčem nebo kotoučovým kartáčem vždy namontujte ochranu rukou (15).

Pořadí při montáži je vyobrazeno na straně s obrázky. Hrncový kartáč / kotoučový kartáč musí být možné na brusné vřeteno našroubovat natolik, aby pevně doléhal k přírubě brusného vřetena na konci závitu brusného vřetena. Utáhněte hrncový kartáč / kotoučový kartáč stranovým klíčem.

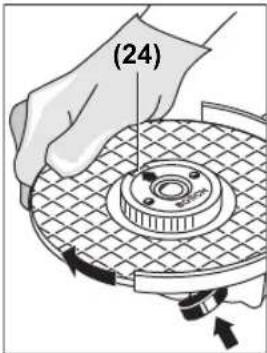

Rychloupínací matice SDS-clic

Pro jednoduchou výměnu brusného vřetena bez použití dalších nástrojů můžete místo upínací matice (9) použít rychloupínací matici (11).

Rychloupínací matice (11) se smí používat pouze pro brusné nebo dělicí kotouče.

Používejte pouze bezvadné, nepoškozené rychloupínací matice (11).

Při našroubování dbejte na to, aby popsaná strana rychloupínací matice (11) nesměřovala k brusnému kotouči; šipka musí ukazovat na indexovou značku (24).

Stiskněte aretační tlačítko vřetena (1), abyste brusné vřeteno zablokovali. Pro utažení rychloupínací matice otáčejte silou brusným kotoučem po směru hodinových ručiček.

Řádně upevněnou, nepoškozenou rychloupínací matici můžete povolit rukou otáčením rýhovaného kroužku proti směru hodinových ručiček.

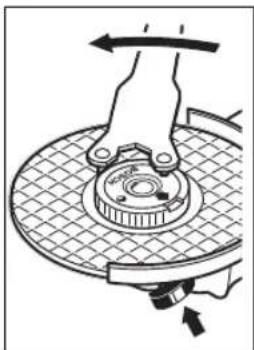

Zaseknutou rychloupínací matici nikdy nepovolujte kleštěmi, nýbrž použijte kolíkový klíč. Kolíkový klíč nasaďte podle znázornění na obrázku.

Schválené brusné

nástroje

Můžete používat všechny brusné nástroje uvedené v tomto návodu k obsluze.

Přípustné otáčky [min-], resp. přípustná obvodová rychlost [m/s] použitých brusných nástrojů musí odpovídat minimálně údajům v následující tabulce.

Zohledněte proto přípustné otáčky, resp. obvodovou rychlost na etiketě brusného nástroje.

max. [mm] [mm]
D bd [min]				[m/s]
180	8	22,2	8500	80
230	8	22,2	6600	80
180	-	-	8500	80
230	-	-	6600	80
100 30 M 14 8 600 45

Otočení hlavy převodovky

Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.

Hlavu převodovky můžete otáčet v krocích po 90°. Díky tomu můžete vypínač při zvláštních pracovních situacích nastavit do příhodnější polohy pro manipulaci, např. při dělení s odsávacím krytem s vodícími saněmi (21) nebo pro leváky.

Úplně vyšroubujte 4 šrouby. Opatrně otočte hlavu převodovky do nové polohy, aniž byste ji sejmuli z krytu. Opět utáhněte 4 šrouby.

Odsávání prachu/třísek

Prach z materiálů, jako jsou nátěry s obsahem olova, některé druhy dřeva, minerály a kov, může být zdraví škodlivý. Kontakt s prachem nebo vdechnutí mohou u pracovníka nebo osob nacházejících se v blízkosti vyvolat alergické reakce a/nebo onemocnění dýchacích cest. Určitý prach, jako dubový nebo bukový prach, je pokládán za karcinogenní, zvláště ve spojení s přidavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté.

- Pokud možno používejte pro daný materiál vhodné odsávání prachu. - Zajistěte dobré větrání pracoviště. - Je doporučeno nosit ochrannou dýchací masku s třídou filtru P2.

Zabraňte hromadění prachu na pracovišti. Prach se může lehce vznítit.

Provoz

Uvedení do provozu

Dbejte na správné síťové napětí! Napětí zdroje proudu musí souhlasit s údaji na typovém štítku elektronářadí. Elektronářadí označené 230 V smí být provozováno i na 220 V. Nářadí držte pouze za izolované plochy pro uchopení a přídavnou rukojet. Nástroj by mohl narazit na skryté elektrické vedení nebo na vlastní síťový kabel. Při kontaktu s elektrickým vedením pod napětím se mohou pod napětím ocitnout i kovové díly nářadí, což může způsobit zásah elektrickým proudem.

Při provozu elektronářadí napájeného z mobilních zdrojů proudu (generátorů), které nemají dostatečné rezervy výkonu, resp. vhodnou regulaci napětí s posílením rozběhového proudu, může při zapnutí dojít k poklesu výkonu nebo netypickému chování.

Dbejte na to, aby byl zdroj proudu, který používáte, vhodný, zejména co se týká síťového napětí a síťové frekvence.

Zapnutí a vypnutí

Pro zapnutí elektronářadí posuňte vypínač (2) dopředu a poté ho stiskněte.

Pro zajištění vypínače (2) posuňte vypínač (2) dále dopředu. Pro vypnutí elektronářadí uvolněte vypínač (2), resp. pokud je zajištěný, krátce vypínač (2) stiskněte a poté ho uvolněte.

Brusné nástroje před použitím zkontrolujte. Brusné nástroje musí být bezvadně namontovány a musí se volně otáčet. Proveďte zkušební chod po dobu minimálně 1 minuty bez zatížení. Nepoužívejte poškozené, neokrouhlé nebo vibrující brusné nástroje. Poškozené brusné nástroje mohou prasknout a způsobit poranění.

Pracovní pokyny

Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. Pozor při řezání drážek do nosných zdí, viz část "Upozornění ke statice". Obrobek upněte, pokud neleží bezpečně působením vlastní hmotnosti. Nezatěžujte elektronářadí natolik, aby se zastavilo. Po velkém zatížení nechte elektronářadí ještě několik minut běžet naprázdno, aby nástroj vychladl. Nedotýkejte se brusných a rozbrušovacích kotoučů, dokud nevychladnou. Kotouče se při práci silně zahřívají. Elektronářadí nepoužívejte s dělicím brusným stojanem.

Upozornění: Když elektronářadí nepoužíváte, vytáhněte síťovou zástrčku ze zásuvky. Když je zástrčka zapojena do zásuvky se síťovým napětím, elektronářadí spotřebovává malé množství elektrického proudu, i když je vypnuté.

Hrubování

Nikdy nepoužívejte dělicí kotouče k hrubování.

Nejlepšího pracovního výsledku při hrubování dosáhnete při úhlu nastavení 30° a ±40°. Pohybujte elektronářadím s mírným přítlakem sem a tam. Obrobek se tak příliš nezahřeje, nezabarví se a nevzniknou rýhy.

Vějířový brusný kotouč

S vějířovým brusným kotoučem (příslušenství) můžete brousit i klenuté povrchy a profily. Vějířové brusné kotouče mají podstatně delší životnost, jsou méně hlučné a méně se při broušení zahřívají než běžné brusné kotouče.

Rozbrušování kovů

Při dělení brusivem spojivem používejte tvrdý ochranný kryt pro dělení (13).

Při rozbrušování pracujte s mírným posuvem přizpůsobeným řezanému materiálu. Na rozbrušovací kotouč netlačte, nenatačejte ho do šikmé polohy a nekmitejte s ním. Dobíhající rozbrušovací kotouč nepřibrzďujte bočním protitlakem.

Elektrické nářadí je nutné vést vždy protiběžně. Jinak hrozí nebezpečí, že dojde k jeho nekontrolovanému vytlačení z řezu. Při řezání profilů a čtyřhranných trubek je nejlepší nasadit nářadí v místě nejmenšího průřezu.

Dělení kamene

▷ Při dělení kamene zajistěte dostatečné odsávání prachu. Noste ochrannou masku proti prachu. Elektronářadí se smí používat pouze pro řezání/broušení za sucha.

Pro dělení kamene používejte nejlépe diamantový dělicí kotouč.

Při použití odsávacího krytu pro dělení s vodícími saněmi (21) musí být vysavač schválený pro odsávání kamenného prachu. Firma Bosch nabízí hodně vysavačů.

Zapněte elektronářadí a nasaďte ho přední částí vodících saní na obrobek. Posunujte elektronářadí s mírným posuvem přizpůsobeným obráběnému materiálu. Při dělení mimořádně tvrdých materiálů, např. betonu s vysokým podílem

kameniva, se může diamantový dělicí kotouč přehřívat a tím poškodit. Jasně na to ukazuje jiskření po obvodu diamantového dělicího kotouče.

V takovém případě přerušte dělení a nechte diamantový dělicí kotouč běžet naprázdno s nejvyššími otáčkami, aby vychladl.

Citelně se zpomalující postup práce a jiskření po obvodu kotouče jsou známkou ztupeného diamantového dělicího kotouče. Můžete ho znovu naostřit krátkými řezy do abrazivního materiálu, např. vápencového pískovce.

Upozornění ke statice

Na drážky do nosných zdí se vztahuje norma DIN 1053 část 1 nebo specifická ustanovení pro příslušné země. Tyto předpisy je bezpodmínečně nutné dodržovat. Před začátkem práce se poraďte s odpovědným statikem, architektem nebo příslušným stavbyvedoucím.

Údržba a servis

Údržba a čištění

Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. Udržujte elektronářadí a větrací otvory čisté, aby pracovalo dobře a bezpečně. Při použití v extrémních podmínkách používejte pokud možno vždy odsávací zařízení. Často vyfukujte větrací otvory a připojte proudový chránič. Při řezání kovu se může uvnitř elektronářadí usazovat vodivý prach. To může negativně ovlivnit ochrannou izolaci elektronářadí.

Příslušenství pečlivě ukládejte a zacházejte s ním opatrně. Je-li nutná výměna přívodního kabelu, nechte ji provést firmou Bosch nebo autorizovaným servisem pro elektronářadí Bosch, abyste zabránili ohrožení bezpečnosti.

Zákaznická služba a poradenství ohledně použití

Zákaznická služba zodpoví vaše dotazy k opravám a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete také na: www.bosch-pt.com

V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.

V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uveďte 10místné věcné číslo podle typového štítku výrobku.

Česká republika

Robert Bosch odbytová s.r.o.

Elektronářadí nevyhazujte do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a její realizace v národních zákonech se již nepoužitelné elektronářadí musí shromažďovat odděleně od ostatního odpadu a odevzdat k ekologické recyklaci.

Slovenčina

Bezpečnosť na pracovisku

Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory môžu mať za následok pracovné úrazy. Nepoužívajte elektrické náradie vo výbušnom prostredí, napr. tam, kde sa nachádzajú horľavé kvapaliny, plyny alebo prach. Elektrické náradie vytvára iskry, ktoré by mohli zapáliť prach alebo výpary. Nedovoľte deťom ani nepovolaným osobám, aby sa počas používania elektrického náradia zdržiavali v blízkosti pracoviska. Pri rozptýlení môžete stratiť kontrolu nad náradím.

Bezpečnosť - elektrina

Zástrčky sieťovej šnúry elektrického náradia musia zodpovedať použitej zásuvke. V žiadnom prípade neupravujte zástrčku. S uzemneným elektrickým náradím nepoužívajte žiadne zástrčkové adaptéry. Neupravované zástrčky a vhodné zásuvky znižujú riziko úrazu elektrickým prúdom. Zabráňte kontaktu tela s uzemnenými povrchmi, ako sú napr. potrubia, vykurovacie telesá, sporáky a chladničky. Ak je telo uzemnené, hrozí zvýšené riziko úrazu elektrickým prúdom. - Nevystavujte elektrické náradie dažďu ani vlhkosti. Vniknutie vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom. Nepoužívajte sieťovú šnúru na iné než určené účely. Nikdy nepoužívajte sieťovú šnúru na nosenie náradia, ani na ťahanie či vytahovanie zástrčky z elektrickej zásuvky. Chráňte sieťovú šnúru pred teplom, olejom, ostrými hranami alebo pohybujúcimi sa časťami. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko úrazu elektrickým prúdom. Keď pracujete s elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie v exteriéri. Použitie predlžovacieho kábla

Starostlivé používanie elektrického náradia

Elektrické náradie dávajte opravovať len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaistí zachovanie bezpečnosti náradia.

Nepoužívajte elektrické náradie v blízkosti horľavých materiálov. Iskry môžu zapáliť tieto materiály. Nepoužívajte príslušenstvo vyžadujúce kvapalné chladenie. Používanie vody alebo kvapalných chladiacich prostriedkov môže mať za následok úraz elektrickým prúdom aj so smrteľnými následkami.

Spätný ráz a súvisiace výstrahy

Používanie v súlade s určením

Elektrické náradie je určené na rezanie (delenie materiálu), hrubé obrusovanie kovových a kamenných materiálov a ich úpravu kefou, bez použitia vody.

Na rezanie pomocou brusných prostriedkov obsahujúcich spojivo treba používať špeciálny ochranný kryt na rezanie.

138 | Slovenčina

Pri rezaní do kameňa treba zabezpečiť dostatočné odsávanie prachu.

So schválenými brusnými nástrojmi sa môže elektrické náradie používať na brúsenie brusným papierom.

Vyobrazené komponenty

Celkové hodnoty vibrácií a_h (súčet vektorov v troch smeroch) a neistota K zistená podľa EN 60745-2-3:

Brusenie povrchov (obrusovanie nahrubo):

a_n = 9,5m / s²,K = 1,5m / s²

Brusenie brúsnym listom:

Naskrutkujte prídavnú rukoväť (3) v závislosti od spôsobu práce na pravú alebo ľavú stranu na hlave prevodovky.

Ochrana rúk

Na práce s gumeným brúsnym tanierom (17) alebo miskovitou kefou/kotúčovou kefou/vejárovitým brúsnym kotúčom vždy namontujte ochranu rúk (15).

Ochranu rúk (15) upevnite s prídavnou rukoväťou (3).

Naskrutkujte okrúhlu maticu (19) a upnite ju pomocou kolíkového kľúča.

Miskovitá kefa/kotúčová kefa

Riadne upevnenú, nepoškodenú rýchloupínaciu maticu môžete povoliť rukou, otáčaním ryhovaného krúžku proti smeru chodu hodinových ručičiek. Zaseknutú rýchloupínaciu maticu nikdy nepovoľujte kliešťami, ale použite kolíkový kľúč. Nasaďte kolíkový kľúč tak, ako je to zobrazené na obrázku.

Schválené brúsne

nástroje

Môžete používať všetky brúsne nástroje vymenované v tomto návode na používanie.

Prosím, věnujte pozornost vhodnosti vámi použitého zdroje elektrického proudu, hlavně co se týká síťového napětí a frekvence.

Zapínání/vypínání

Pro uvedení elektrického nářadí do provozu posuňte vypínač (2) dopředu a následně ho stiskněte.

Pro zaaretování vypínače (2) posuňte vypínač (2) dále dopředu.

Pro vypnutí elektrického nářadí uvolněte vypínač (2) nebo, pokud je zaaretovaný, vypínač (2) krátce stiskněte a poté ho uvolněte.

Provedení vypínače bez aretace (specifické pro některé země):

Pro uvedení elektrického nářadí do provozu posuňte vypínač (2) dopředu a následně ho stiskněte.

Pro vypnutí elektrického nářadí vypínač (2) uvolněte.

Brusné nástroje před použitím zkontrolujte. Brusný nástroj musí být bezchybně namontován a musí se dát volně otáčet. Proveďte zkušební chod alespoň po dobu 1 minuty bez zatížení. Nepoužívejte žádné poškozené, deformované nebo vibrující brusné nástroje. Poškozené brusné nástroje mohou prasknout a způsobit zranění.

Nevyhazujte elektrické nářadí do běžného odpadu z domácnosti!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU o odpadu z elektrických a elektronických zařízení podle její transpozice
