Produkttyp	Vinkelslip
Märke	Bosch
Modell	GWS 2200-230 H Professional
Nominell ineffekt	2200 W
Avgångseffekt	1380 W
Nominellt varvtal	6600 varv/min (för 230 mm)
Max skivdiameter	180 mm / 230 mm
Spindelgänga	M14
Vikt (med standard extrahandtag)	5,0 kg
Skyddsklass	Dubbel isolering □/II
Ljudtrycksnivå	92 dB(A)
Ljudeffektnivå	103 dB(A)
Vibrationer (slipning)	a_h = 9,5 m/s², K = 1,5 m/s²
Vibrationer (putsning)	a_h = 4,0 m/s², K = 1,5 m/s²
Huvudfunktioner	Slipning, putsning, kapning, metallborstning
Strömförsörjning	Nätansluten (sladd), 230 V
Skyddskåpa	Ingår för slipning och kapning
Extrahandtag	Antivibrationsdämpande ingår
Underhåll	Rengör ventilationsöppningarna och använd en dammsugare under extrema förhållanden
Säkerhet	Dubbel isolering, spindellås, skydd mot oavsiktlig återstart
Reservdelar	Finns på bosch-pt.com
Kundservice	Riktig service inom 5 dagar i Frankrike

Vanliga frågor - GWS 2200230 H Professional BOSCH

Vad är effekten för vinkelslipen GWS 2200-230 H?

Nominell ineffekt är 2200 W och avgångseffekt är 1380 W.

Vilka skivdiametrar kan jag använda?

Du kan använda skivor upp till 180 mm (modell GWS 2200-180 H) eller 230 mm (modell GWS 2200-230 H). Kontrollera kompatibiliteten med din modell.

Hur byter jag slipskivan?

Koppla bort verktyget, tryck på spindellåsknappen (1), lossa klämmuttern med pinnan, byt skivan och dra sedan åt muttern. För SDS-clic snabbmuttern, vrid slipskivan medurs för att dra åt.

Hur justerar jag skyddskåpan?

Lossa låsskruven (6), vrid kåpan (5) till önskat läge, dra sedan åt skruven. Rikta kåpan för att undvika stänk mot användaren.

Kan jag använda ett sågblad på denna vinkelslip?

Nej, använd aldrig tandsågblad eller kapskedja. Detta orsakar farliga kast. Använd endast rekommenderade slipskivor, kapskivor, borstar eller slippapper.

Vad gör jag vid ett kast?

Håll verktyget stadigt med båda händerna, använd extrahandtaget och placera kroppen för att motstå kraften. Undvik hörn och vassa kanter. Håll inte handen nära det roterande tillbehöret.

Hur rengör jag verktyget?

Koppla bort verktyget. Rengör ventilationsöppningarna med dammsugare eller tryckluft. Under extrema förhållanden (metallarbete), använd en jordfelsbrytare (PRCD) för att undvika ledande avlagringar.

Var hittar jag reservdelar?

Besök webbplatsen www.bosch-pt.com för sprängskisser och onlinebeställning. Du kan också kontakta Bosch kundservice på 0811 360122 (Frankrike).

Vad är varvtalet på tomgång?

För modell GWS 2200-230 H är nominellt varvtal 6600 varv/min. För GWS 2200-180 H är det 8500 varv/min.

Hur använder jag SDS-clic snabbmuttern?

Snabbmuttern (11) ersätter standardmuttern för slip- och kapskivor. Skruva fast den för hand med sidan märkt med en pil mot märkspåret. För att dra åt, vrid slipskivan medurs samtidigt som du blockerar spindeln. För att lossa, vrid ratten moturs.

BRUKSANVISNING GWS 2200230 H Professional BOSCH

Allmänna säkerhetsanvisningar för elverktyg

VARNING

Läs noga igenom alla säkerhetsanvisningar och

instruktioner. Fel som uppstår till följd av att

säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Begreppet elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

Arbetsplatssäkerhet

Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken. Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

Elektrisk säkerhet

Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt. När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. Använd ett felströmskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö. Felströmskyddet minskar risken för elstöt.

Personsäkerhet

Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger,

alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.

Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t.ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada. Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. Undvik onormala kroppställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. När elverktyg används med dammsugnings- och -uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

Korrekt användning och hantering av elverktyg

Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst dessa anvisningar. Elverktygen är farliga om de används av oerfarna personer. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.

Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.

Service

Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för vinkelslipar

Säkerhetsvarningar som är gemensamma för slipning, stålborstning eller materialnedtagning

Detta elverktyg är avsett att fungera som en slipmaskin, stålborste eller kapningsmaskin. Läs alla säkerhetsvarningar, instruktioner och specifikationer som tillhandahålls med detta elverktyg. Fel som uppstått till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Sådana arbeten såsom polering är inte lämpliga att utföras med detta elverktyg. Arbeten som elverktyget inte har konstruerats för kan ge upphov till risker och orsaka personskador. Använd inga tillbehör som inte är rekommenderade och speciellt konstruerade av verktygstillverkaren. Bara för att tillbehöret kan fästas på ditt elverktyg garanteras inte en säker drift. Det nominella varvtalet för tillbehöret måste vara minst lika med den maximala hastigheten som är märkt på elverktyget. Tillbehör som körs fortare än deras märkvarvtal kan gå sönder och flyga isär. Den yttre diametern och tjockleken på ditt tillbehör måste vara inom kapaciteten för ditt elverktyg. Tillbehör med fel storlek kan inte skyddas eller kontrolleras på lämpligt sätt. En gängad montering av tillbehör måste matcha slipmaskinens spindelgänga. För tillbehör som monteras med flänsar, måste spindelhålet på tillbehöret passa flänsens lokaliseringsdiameter. Tillbehör som inte matchar monteringsbeslagen på elverktyget, hamnar ur balans, vibrerar överdrivet och kan göra att man tappar kontrollen. Använd inte ett skadat tillbehör. Före varje användning, inspektera tillbehöret, till exempel slipskivorna för att upptäcka flisor, sprickor och slitage, kontrollera stålborstarna för att upptäcka lösa eller spruckna trådar. Om elverktyg eller tillbehör tappas i marken, inspektera dem för skada eller installera ett oskadat tillbehör. Efter inspektion och installation av ett tillbehör, placera dig själv och åskådare på avstånd från det roterande tillbehörets plan och kör verktyget på högsta varvtal utan

belastning i en minut. Skadade tillbehör går normalt sönder under denna testtid.

Använd personlig skyddsutrustning. Beroende på appliceringen ska du använda ansiktsskydd, skyddsvisir eller skyddsglasögon. Allt efter behov ska bärskyddsmask, hörselskydd, handskar och verkstadsförkläde som kan stoppa små fragment av slipmedel eller arbetsmaterialet. Ögonskyddet måste kunna stoppa flygande skräp som genereras av olika arbeten. Ansiktsmasken eller andningsskyddet måste kunna filtrera partiklar som genereras av din verksamhet. Längvarig exponering i högt buller kan orsaka hörselskador. Håll åskådare på säkert avstånd från arbetsområdet. Alla som kommer in i arbetsområdet måste bära personlig skyddsutrustning. Fragment av arbetsstycket eller trasiga tillbehör kan flyga iväg och orsaka skador bortom det omedelbara verksamhetsområdet. Håll elverktyget med de isolerade greppytorna när du utför en åtgärd där du riskerar att komma i kontakt med dolda ledningar eller dess egen sladd. Vid kontakt med en strömförande ledning kan oskyddade metalldelar på verktyget som är strömförande ge användaren en elektrisk stöt. Placera sladden på avstånd från det roterande tillbehöret. Om du förlorar kontrollen, kan sladden skäras av eller fastna och din hand eller arm kan dras in i det roterande tillbehöret. Lägg aldrig verktyget nedåt förrän tillbehöret har stannat fullständigt. Det roterande tillbehöret kan greppa ytan och dra verktyget utanför din kontroll. Kör inte verktyget när du bär det på din sida. Oavsiktlig kontakt med det roterande tillbehöret kan fastna i dina kläder och dra tillbehöret till din kropp. Rengör regelbundet verktygets luftventiler. Motorns fläkt drar in damm inuti huset och en överdriven ackumulering av metallpulver kan orsaka elektrisk fara. Använd inte elverktyg i närheten av brännbara material. Gnistor kan antända dessa material. Använd inte tillbehör som kräver flytande kylmedel. Användning av vatten eller andra flytande kylmedel kan leda till elektriska stötar.

Kast och relaterade varningar

Kast är en plötslig reaktion på ett roterande hjul som klämts eller ett roterande hjul, backningsdyna, borste eller andra tillbehör som fastnat. Klämmande eller fastkilning orsakar en snabb blockering av det roterande tillbehöret som i sin tur orsakar att det okontrollerade elverktyget tvingas i motsatt riktning mot tillbehörets rotation vid punkten för fastkilningen.

Till exempel, om ett sliphjul fastnar eller kläms av arbetsstycket, kan kanten av hjulet som kommer in i klämpunkten gräva sig ner i materialytan vilket gör att hjulet glider ut eller slits ut. Hjulet kan antingen hoppa mot eller från operatören, beroende på riktningen av hjulrörelsen på platsen för klämning. Slipskivor kan även gå sönder under dessa förhållanden.

Kast är resultatet av missbruk av elverktyget och/eller felaktiga arbetsrutiner eller tillstånd och kan undvikas genom att vidta lämpliga försiktighetsåtgärder som beskrivs nedan.

Håll verktyget i ett fast grepp och placera din kropp och arm så att du kan stå emot bakslagskrafterna. Använd alltid extrahandtaget, om sådant finns, för maximal kontroll över kast eller momentreaktionen under uppstart. Operatören kan styra momentreaktioner eller kastkrafter, om lämpliga försiktighetsåtgärder vidtas. Placera aldrig din hand nära det roterande tillbehöret. Tillbehör kan kasta över din hand. Ställ dig inte i det område dit elverktyget kommer att flytta sig vid kast. Kast kommer att driva verktyget i motsatt riktning mot hjulets rörelse då det fastnar. Var särskilt försiktig när du arbetar med hörn, skarpa kanter etc. Undvik att tillbehöret studsar och fastnar. Hörner, skarpa kanter eller studsningar har en tendens att göra så att det roterande tillbehöret fastnar, till kast eller till att man förlorar kontrollen. Sätt inte dit en sågkedja med blad för träsning eller en tandad sågklinga. Sådana blad skapar ofta kast och gör att man tappar kontrollen.

Säkerhetsvarningar som är specifika för slipning och slipande kapningsarbeten

Använd endast hjultyper som rekommenderas för ditt elverktyg och det specifika skyddet som utformats för det valda hjulet. Hjul för vilka elverktyg inte är utformade kan inte skyddas tillräckligt och är osäkra. Slipytan i nedsänkningen i mitten av hjulen måste monteras under planet för skyddets kant. Ett felaktigt monterat hjul som skjuter ut genom skyddskantens plan kan inte skyddas på lämpligt sätt. Skyddet ska vara säkert fastsatt på elverktyget och positionerat för maximal säkerhet, så att hjulet exponeras mot operatören så lite som möjligt. Skyddet hjälper till att skydda användaren mot trasiga hjulfragment, oavsiktlig kontakt med hjul och gnistor som kan antända kläder. Hjul får endast användas för rekommenderade användningar. Till exempel: slipa inte med sidan av kapskivan. Slipande kapskivor är avsedda för perifer slipning och sidokrafter som appliceras på dessa hjul kan få dem att splittras. Använd alltid oskadda hjulflänsar med rätt storlek och form för hjulet du valt. Korrekta hjulflänsar stödjer hjulet och reducerar därmed möjligheten att hjulet går sönder. Flänsar för brythjul kan skilja sig från polerande hjulflänsar. Använd inte nedslitna hjul från större elverktyg. Hjul avsedda för större elverktyg är inte lämpliga för den högre hastigheten hos ett mindre verktyg och kan gå sönder.

Ytterligare säkerhetsvarningar som är specifika för slip- och skärarbete

Se till att brythjulet inte fastnar och applicera inte ett för hårt tryck. Försök att inte skära överdrivet djupt.

Överbelastning av hjulet ökar belastningen och mottagligheten för vridning eller fastkilning av hjulet i snittet samt risken för kast eller hjulbrott.

Ställ dig inte med kroppen i linje med och bakom det roterande hjulet. När hjulet flyttar sig bort från din kropp vid användningspunkten, kan kastet slunga ut det roterande hjulet och elverktyget direkt mot dig. När hjulet fastnar eller när skärningen avbryts av någon anledning, stäng av elverktyget och håll verktyget stilla tills hjulet stannat helt. Försök aldrig ta bort brythjulet medan hjulet är i rörelse, annars kan kast inträffa. Undersök och korrigera orsaken till att hjulet fastnar. Starta inte om skärningen i arbetsstycket. Låt hjulet nå full hastighet och utför sedan snittet igen försiktigt. Hjulet kan fastna, slira eller göra kast om elverktyget startas om i arbetsstycket. Stödjer paneler eller vilket skrymmande arbetsstycke som helst för att minimera risken för att hjulet fastnar eller att kast sker. Stora arbetsstycken tenderar att digna under sin egen vikt. Stöden ska placeras under arbetsstycket nära skärlinjen och nära kanten på arbetsstycket på hjulets båda sidor. Var särskilt försiktig när du gör en fickutskärning i befintliga väggar eller andra blinda områden. Det framskjutande hjulet kan skära gas- eller vattenrör, elkablar eller föremål som leder till kast.

Använd inte alltför stora bitar sandpapper. Följ tillverkarens rekommendationer när du väljer sandpapper. Större sandpapper som sträcker sig bortom sandpappersytan utgör en risk för skador och kan leda till att skivan fastnar eller går sönder, vilket kan leda till kast.

Säkerhetsvarningar som är specifika för trådborstning

Observera att trådborst kastas ut av borsten även under den normala driften. Överbelasta inte trådarna genom att utsätta borstarna för alltför stor belastning. Tråden kan lätt tränga igenom tunnare kläder och/eller huden. Om användning av ett skydd rekommenderas för trådborstning så får det inte finnas några mellanrum mellan trådhjulet eller borsten med skyddet. Trådhjulet eller borsten kan expandera i diameter på grund av arbetsbelastningen och centrifugalkraften.

Ytterligare säkerhetsanvisningar

Använd skyddsglasögon.

Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka materiell skada eller elstöt.

Rör inte slip- och kapskivorna innan de svalnat. Skivorna blir mycket heta vid arbetet. Lås upp strömbrytaren och ställ den i av-läget om strömförsörjningen avbryts t.ex. vid strömavbrott eller dra ut nätstickkontakten. Därigenom förhindras en okontrollerad start. Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen.

Produkt- och prestandabeskrivning

Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Beakta bilden i den främre delen av bruksanvisningen.

Ändamålsenlig användning

Elverktyget är avsett för att kapa, skrubba och borsta metall- och stenmaterial utan användning av vatten.

Vid kapning med bundna slipmedel måste ett speciellt sprängskydd användas.

Vid kapning i sten bör en tillräckligt god dammutsugning anordnas.

Med tillåtna slipverktyg kan elverktyget användas för sandpappersslipning.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksidan.

(1) Spindel-arreteringsknapp (2) Strömställare Till/Från (3) Tilläggshandtag (isolerad gripyta) (4) Slipspindel (5) Skyddskåpa för slipning (6) Arreteringsskruv för skyddskåpa (7) Upptagningsfläns med O-ring (8) Slipskiva (9) Spännmuttrar (10) Tvåhålsnyckel för spännmuttrar (11) Snabbspänningsmutter SDS- liic (12) Koppskiva i hårdmetall (13) Skyddskåpa för kapning (14) Kapskiva A) (15) Handskiva A (16) Distansskivor (17) Gummisliptallrik (18) Sliptallrik (19) Rundmutter (20) Koppborste (21) Bortsuginskåpa för kapning med styrläde (22) Diamant-kapskiva (23) Handtag (isolerad greppyta)

A) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Tekniska data

Vinkelslip GWS 2200-180 H GWS 2200-230 H
Artikelnummer		3 601 H51 X..	3 601 H52 X..
Upptagen märkeffekt W 2200 2200
Avgiven effekt W 1380 1380
Märkvarvital min	-1	8500	6600
max. slipskivdiameter mm 180 230
Slipspindelgåna M 14 M 14
max. gängländ for slipspindeln mm 25 25
Vikt enligt EPTA-Procedure 01:2014
- med vibrationsdämpande tillaggshandtag	kg	5,1	5,1
- med standardmässigt tillaggshandtag	kg	5,0	5,0
Skyddsklass		☐/II	☐/II

Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera.

Endast för elverktyg utan startströmbegränsning: Starten förorsakar kortvariga spänningsfall. Vid ogynnsamma nätförhållanden kan andra apparater påverkas. Vid nätimpedanser under 0,25 Ohm förekommer inga störningar.

Buller-/vibrationsdata

Bullernivåvärde fastställt enligt EN 60745-2-3.

Den A-klassade bullernivån hos elverktyget ligger typiskt på: bullertrycksnivå 92 dB(A); bullereffektnivå 103 dB(A). Osäkerhet K=3 dB.

Bär hörselskydd!

Totala vibrationsvärden a (vektorsumma för tre riktningar) och osäkerhet K beräknad enligt EN 60745-2-3:

Ytslipning (skrubbning):

a = 9,5 m/s², K = 1,5 m/s².

Slipning med slipblad:

Mätningen av den bullernivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.

Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Då kan vibrationsbelastningen under arbetsperioden öka betydligt.

För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elverktyget är frånkopplat eller är igång, men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan, t.ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.

Montage

Montera skyddsanordning

Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.

Anmärkning: Om slipskivan brustit under drift eller stöd anordningarna på skyddskåpan/elverktyget skadats, måste berörda delar/elverktyget bytas ut eller för service skickas till kundtjänst. För adresser, se avsnittet "Kundtjänst och användningsrådgivning".

Skyddskåpa för slipning

Sätt skyddskåpan (5) på spindelhalsen. Anpassa skyddskåpans (5) position till arbetsstegets krav och återställ skyddskåpan (5) med återställningsskruven (6).

Ställ in skyddskåpan (5) så att gnistor inte sprutas mot användaren.

Skyddskåpa vid kapning

Använd alltid skyddskåpa vid kapning med bundna slipmedel (13). Vid kapning i sten bör en tillräckligt god dammutsugning anordnas.

Skyddskåpan för kapning (13) monteras såsom skyddskåpan för slipning (5).

Bortsugningskåpa för kapning med styrled

Bortsugningskåpan för kapning med styrled (21)

monteras såsom skyddskåpan för slipning (5).

Tilläggshandtag

Använd endast elverktyget med tilläggshandtaget (3).

Skruva fast tilläggshandtaget (3) till höger eller vänster på drevhuvudet, beroende på arbetssättet.

Handskydd

Vid arbete med gummisliptallriken (17) eller koppborsten/solfjädersslipskivan monterar du alltid handskyddet (15).

Fäst handskyddet (15) med tilläggshandtaget (3).

Montera slipverktyg

Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Rör inte slip- och kapskivorna innan de svalnat.

Skivorna blir mycket heta vid arbetet.

Rengör slipspindeln (4) och alla delar som ska monteras. För att spänna och lossa slipverktygen trycker du på spindellåsknappen (1) för att arrestera slipspindeln. Tryck ned spindellåsknappen endast när slipspindeln står stilla. Annars kan elverktyget skadas.

Slip-/kapskiva

Beakta slipverktygets mått. Håldiametern måste passa till upptagningsflänsen. Använd inga adaptrar eller reduceringsringar.

Var vid användningen av diamantkapskivor noga med att vridriktningspilen på diamantkapskivan och elverktygets vridriktning (se vridriktningspilen på kåpan) stämmer överens.

Monteringens ordningsföljd framgår av grafiksidan.

För att fästa slip-/kapskivan skruvar du på spännmuttern (9) och spänner den med tvåhålsnyckeln, se avsnittet "Snabbspänningsmutter".

Kontrollera efter montering och före start av slipverktyget att det monterats på rätt sätt och kan rotera fritt. Kontrollera att slipverktyget inte berör sprängskyddet eller andra delar.

I upptagningsflänsen (7) har en plastdel (O-ring) satts in runt centreringskragen. Om O-ringen saknas eller är skadad, skall upptagningsflänsen (7) bytas ut innan fortsatt användning.

Solfjädersslipskiva

Montera alltid handskyddet (15) vid arbeten med solfjädersslipskivan.

Gummi-sliptallrik

Montera alltid handskyddet (15) vid arbeten med gummisliptallriken (17).

Monteringens ordningsföljd framgår av grafiksidan. Innan monteringen av gummisliptallriken (17) sätter du på de 2 distansskivorna (16) på slipspindeln (4).

Skruva på rundmuttern (19) och dra åt den med tvåhalsnyckeln.

Koppborste/skivborste

Montera alltid handskyddet (15) vid arbeten med solfjädersslipskivan.

Monteringens ordningsföljd framgår av grafiksidan. Koppborsten/skivborsten skall gå att skruva så långt på slipspindeln att den ligger an fast mot slipspindelflänsen i slutet av slipspindelgängningen. Spänn fast koppborsten/skivborsten med en gaffelnyckel.

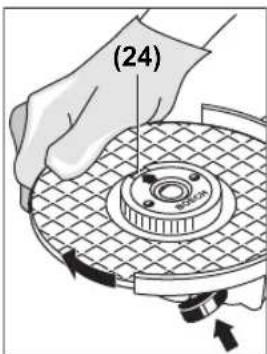

Snabbspänningsmutter SDS-clic

För enkelt byte av slipverktyg utan att använda ytterligare verktyg kan du använda snabbspänningsmuttern (11) istället för spännmuttern (9).

Snabbspänningsmuttern (11) får endast användas för slip- och kapskivor.

Använd endast en felfri, oskadad snabbspännmutter (11).

Var vid påskruvningen uppmärksam på att snabbspänningsmutterns (11) textförsedda sida inte pekar mot slipskivan. Pilen ska vara riktad mot indexmärket (24).

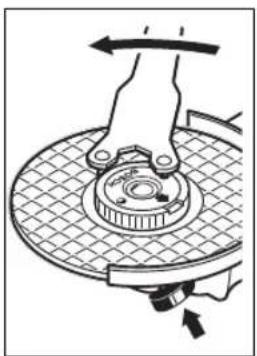

Tryck på spindellåsknappen (1) för att arrestera slipspindeln. För att dra åt spindelspännmuttern skruvar du slipskivan kraftigt medurs.

En korrekt fast och oskadad snabbspänningsmutter kan du lossa genom att vrida den räfflade ringen moturs för hand. Lossa aldrig en åtdragen snabbspänningsmutter med en tång, utan använd kombinyckeln. Sätt an kombinyckeln på det sätt som visas på bilden.

Tillåtna slipverktyg

Beakta därför det tillåtna varvtalet resp. periferihastigheten på slipverktygets etikett.

max. [mm] [mm]
D bd [min]				1] [m/s]
b	180	8	22,2	8500	80
	230	8	22,2	6600	80
D	180	-	-	8500	80
	230	-	-	6600	80

Svängning av växelhuvudet

Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.

Du kan vrida drevhuvudet i steg om 90° . Därigenom kan på-/avbrytaren placeras i en bättre hanteringsposition vid speciella arbetsfall, t.ex. vid kapningsarbeten med bortsugningskåpan med styrläden (21) eller för vänsterhänta personer.

Skruva ut de 4 skruvarna helt

och håll. Sväng drevhuvudet försiktigt och utan att ta av det från kapslingen till den nya positionen. Dra åt de 4 skruvarna väl.

Damm-/spånutsugning

Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten.

Vissa damm från ek eller bok anses vara cancerogena, speciellt i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material.

• Använd om möjligt en för materialet lämplig dammutsugning.
• Se till att arbetsplatsen är väl ventilerad.

Vi rekommenderar ett andningsskydd i filterklass P2. Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.

Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas.

Drift

Driftstart

Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på

82 | Svenska

elverktygets typskylt. Elverktyg märkta med 230 V kan även anslutas till 220 V.

Håll i elverktyget endast i de isolerade greppytorna och i stödhandtaget. Insatsverktyget kan träffa dolda elledningar eller den egna nätkabeln. Kontakt med en spänningsförande ledning kan sätta maskinens metalldelar under spänning och leda till elstöt.

Vid drift av elverktyget med hjälp av mobila generatorer, som inte har tillräckliga kraftreserver eller som inte har en lämplig spänningsreglering med startströmsförstärkning, kan prestanda reduceras eller så kan elverktyget bete sig atypiskt vid start.

Kontrollera lämpligheten hos generatorn, framför allt vad gäller nätspänning och frekvens.

In- och urkoppling

För att starta elverktyget skjuter du till-/från-brytaren (2)

framåt och sedan trycker du ned den.

För att arrestera till-/frånbrytaren (2) skjuter du till-/frånbrytaren (2) ytterligare en bit framåt.

För att stänga av elverktyget släpper du till-/frånbrytaren (2) och om den är arresterad trycker du kort på till-/frånbrytaren (2) och släpper den sedan.

Brytarförande utan arrestering (nationellt specifikt):

För att starta elverktyget skjuter du till-/från-brytaren (2) framåt och sedan trycker du ned den.

För att stänga av elverktyget släpper du till-/frånbrytaren (2).

Kontrollera slipverktygen innan användningen. Slipverktyget måste vara felfritt monterat och kunna rotera fritt. Utför en testkörning på minst 1 minut utan belastning. Använd inte slipverktyg som är skadade, ojämna eller som vibrerar. Skadade slipverktyg kan gå sönder och orsaka skador.

Arbetsanvisningar

Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Var försiktig vid spårning i bärande väggar. Se avsnittet "Anvisningar om statiken". Spänn upp arbetsstycket, såvida det inte ligger säkert på grund av sin egenvikt. Belasta inte elverktyget så mycket att det stannar. Om elverktyget använts under hög belastning, låt det gå några minuter på tomgång för avkylning av tillsatsverktyget. Rör inte slip- och kapskivorna innan de svalnat. Skivorna blir mycket heta vid arbetet. Elverktyget får inte användas med ett kapbord.

Anmärkning: Dra ut stickkontakten ur uttaget när den inte längre används. Elverktyget har en liten strömförbrukning i avstängt skick vid isatt nätstickkontakt och befintlig nätspänning.

Skrubbning

Använd aldrig kapskivor för skrubbning.

Med en ställvinkel på 30° till 40° får du det bästa resultatet vid skrubbning. Flytta elverktyget med måttfullt tryck fram och tillbaka. Då blir materialet inte för varmt, missfärgas inte, och det blir inga repor.

Solfjädersslipskiva

Med solfjädersslipskivan (tillbehör) kan också välvda ytor och profiler bearbetas. Solfjädersslipskivan har en avsevärt längre livslängd, lägre bullernivå och lägre sliptemperaturer än konventionella slipskivor.

Kapning av metall

Använd alltid skyddskåpa vid kapning med bundna slipmedel (13).

Arbeta med måttfull frammatning vid kapning, som är anpassad till materialet. Utöva inget tryck på kapningsskivan och förvrid eller oscillera den inte.

Bromsa inte in den utgående kapningsskivan genom att trycka emot på sidan.

Elverktyget måste alltid

Annars föreligger risk för att den trycks ut ur kapningen okontrollerat. Vid kapning av profiler och fyrkantsrör är det bäst att sätta an där diametern är som minst.

Kapning av sten

Vid kapning i sten bör en tillräckligt god dammutsugning anordnas. Bär dammskyddsmask. Elverktyget får endast användas för torrkapning/torrslipning.

För att kapa sten använder du helst en diamantslipskiva. Vid användning av bortsugningskåpan för kapning med styrskena (21) ska dammsugaren för bortsugning av stendamm vara tillåten. Bosch har lämpliga dammsugare i sitt sortiment.

Sätt på elverktyget och sätt det med den främre delen av styrskenan på arbetsstycket. Skjut elverktyget med jämna drag som är anpassade efter materialet.

Vid kapning av speciellt hårda material, t.ex. speciellt hård betong med

hög kiselhalt kan diamantkapningsskivan överhettas och därmed skadas. En gnistkrans som går runt diamantkapningsskivan indikerar detta.

Avbryt i detta fall kapningen och låt diamantkapningsskivan gå en kort tid på högsta varvtal på tomgång för att kyla den.

Om avverkningsgraden avtar märkbart och en gnistbildning syns runtom så är det ett tecken på att diamantkapningsskivan blivit slö. Du kan slipa den igen genom att göra korta snitt i ett abrasivt material, t.ex. kalksandsten.

Information om statiken

Spår i bärande väggar är underkastade normen DIN 1053 del 1 eller nationellt specifika bestämmelser. Dessa föreskrifter ska iakttas. Rådgör innan arbetet med ansvarig statiker, arkitekt eller den ansvariga byggledningen.

Underhåll och service

Underhåll och rengöring

Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete. Vid extrema användningsförhållanden bör du om möjligt alltid använda en bortsugningsanläggning. Renblås ventilationsöppningarna ofta och förkoppla en jordfelsbrytare (PRCD). Vid bearbetning av metall kan damm samlas i elverktygets inre. Elverktygets skyddsisolering kan försämras.

Lagra och hantera tillbehöret med omsorg.

Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller en auktoriserad serviceverkstad för Bosch elverktyg.

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och information om reservdelar hittar du också under: www.bosch-pt.com

Bosch applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.

Ange alltid det 10-siffriga produktnumret, som finns på produktens typskylt, vid förfrågningar och reservdelsbeställningar.

Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte elverktyg bland hushållsavfallet!

Enligt det europeiska direktivet 2012/19/EU om förbrukade elektriska och elektroniska apparater och dess omsättning i nationell rätt måste oanvändbara elverktyg omhändertas separat och på ett miljövänligt sätt lämnas in för återvinning.

Slipning med slippapper:

a_h = 4,0m / s²,K = 1,5m / s².

Montera alltid handskyddet när du ska arbeta med gummislipskivan (17) eller koppborsten/ skivborsten/lamellslipskivan (15).
