Terméktípus	Sarokcsiszoló
Márka	Bosch
Modell	GWS 2200-230 H Professional
Névleges felvett teljesítmény	2200 W
Leadott teljesítmény	1380 W
Névleges fordulatszám	6600 ford/perc (230 mm-hez)
Maximális tárcsaátmérő	180 mm / 230 mm
Orsómenet	M14
Tömeg (normál kiegészítő fogantyúval)	5,0 kg
Védelmi osztály	Kettős szigetelés □/II
Hangnyomásszint	92 dB(A)
Hangteljesítményszint	103 dB(A)
Rezgés (köszörülés)	a_h = 9,5 m/s², K = 1,5 m/s²
Rezgés (csiszolás)	a_h = 4,0 m/s², K = 1,5 m/s²
Fő funkciók	Köszörülés, csiszolás, darabolás, fémkefélés
Tápellátás	Hálózati (kábel), 230 V
Védőburkolat	Köszörüléshez és daraboláshoz mellékelve
Kiegészítő fogantyú	Rezgéscsillapított mellékelve
Karbantartás	Tisztítsa meg a szellőzőnyílásokat és extrém körülmények között használjon porszívót
Biztonság	Kettős szigetelés, orsózár, védelem az akaratlan újraindítás ellen
Pótalkatrészek	Elérhetők a bosch-pt.com weboldalon
Vevőszolgálat	SAV Direct Franciaországban 5 munkanapon belül

Gyakran ismételt kérdések - GWS 2200230 H Professional BOSCH

Mekkora a GWS 2200-230 H sarokcsiszoló teljesítménye?

A névleges felvett teljesítmény 2200 W, a leadott teljesítmény 1380 W.

Milyen tárcsaátmérőket használhatok?

Használhat 180 mm (GWS 2200-180 H modell) vagy 230 mm (GWS 2200-230 H modell) átmérőjű tárcsákat. Ellenőrizze a kompatibilitást a modelljével.

Hogyan cseréljük ki a csiszolótárcsát?

Húzza ki a szerszámot, nyomja meg az orszózár gombot (1), lazítsa meg a szorítóanyát a csapos kulccsal, cserélje ki a tárcsát, majd húzza meg az anyát. Az SDS-clic gyorsanyánál a tárcsát az óramutató járásával megegyező irányba forgatva húzza meg.

Hogyan állítsuk be a védőburkolatot?

Lazítsa meg a reteszelőcsavart (6), forgassa el a burkolatot (5) a kívánt helyzetbe, majd húzza meg a csavart. A burkolatot úgy irányítsa, hogy elkerülje a felhasználó felé irányuló szóródást.

Használhatok fűrészlapot ezen a sarokcsiszolón?

Nem, soha ne használjon fogazott fűrészlapot vagy vágóláncot. Ez veszélyes visszarúgást okozhat. Csak ajánlott csiszolókorongokat, darabolótárcsákat, keféket vagy csiszolótálcákat használjon.

Mit tegyek visszarúgás esetén?

Tartsa a szerszámot erősen két kézzel, használja a kiegészítő fogantyút, és helyezkedjen el úgy, hogy ellenálljon az erőnek. Kerülje a sarkokat és éles éleket. Ne tegye a kezét a forgó tartozék közelébe.

Hogyan tisztítsam a szerszámot?

Húzza ki a szerszámot. Tisztítsa meg a szellőzőnyílásokat porszívóval vagy sűrített levegővel. Extrém körülmények között (fém megmunkálása) használjon hibaáram-megszakítót (PRCD) a vezetőképes lerakódások elkerülésére.

Hol találok pótalkatrészeket?

Látogasson el a www.bosch-pt.com weboldalra a robbantott ábrákért és online rendelésért. Felveheti a kapcsolatot a Bosch vevőszolgálatával a 0811 360122 (Franciaország) telefonszámon is.

Mekkora az üresjárati fordulatszám?

A GWS 2200-230 H modell névleges fordulatszáma 6600 ford/perc. A GWS 2200-180 H modellé 8500 ford/perc.

Hogyan használjam az SDS-clic gyorsszorító anyát?

A gyorsanya (11) a szabványos anyát helyettesíti csiszolókorongokhoz és darabolótárcsákhoz. Kézzel csavarja be úgy, hogy a nyíllal jelölt oldal a jelölőhorony felé nézzen. Meghúzáshoz forgassa a csiszolókorongot az óramutató járásával megegyező irányba, miközben blokkolja az orsót. Lazításhoz forgassa a gyűrűt az óramutató járásával ellentétes irányba.

HASZNÁLATI ÚTMUTATÓ GWS 2200230 H Professional BOSCH

Gürültő/rezgési adatok

Biztonsági tájékoztató

Általános biztonsági előírások az elektromos kéziszerszámokhoz

FIGYELEM: Olvassa el valamennyi biztonsági előírást és valamennyi utasítást. A következőkben leírt előírások be

tartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük, a későbbi használatra gondosan őrizze meg ezeket az előírásokat.

Az alább alkalmazott "elektromos kéziszerszám" fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.

A munkaterület biztonsága

Tartsa tisztán és jól megvilágítva a munkaterületet. A zsúfolt vagy sötét területeken gyakrabban következnek be balesetek. Ne dolgozzon a berendezéssel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy por van. Az elektromos kéziszerszámok szikrákat keltenek, amelyek a port vagy a gőzöket meggyújthatják. Tartsa távol a gyerekeket és a nézelődőket, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét, elveszítheti az uralmat a berendezés felett.

Elektromos biztonsági előírások

A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékek esetében ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszolóaljzatok csökkentik az áramütés kockázatát. ▶ Kerülje el a földelt felületekkel való érintkezést, mint például csövek, fűtőtestek, kályhák és hűtőgépek. Az áramütés veszélye megnövekszik, ha a teste földelve van. Tartsa távol az elektromos kéziszerszámot az esőtől és a nedvességtől. Ha víz jut be egy elektromos kéziszerszámba, az megnöveli az áramütés veszélyét. Ne használja a kábelt a rendeltetésétől eltérő célokra. Sohase vigye vagy húzza az elektromos kéziszerszámot a kábelnél fogva, valamint sose húzza ki a csatlakozót a kábelnél fogva a dugaszolóaljzatból. Tartsa

távol a kábelt hőforrásoktól, olajtól, éles sarkoktól és élektől, valamint mozgó gépalkatrészektől. A megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét.

Ha egy elektromos kéziszerszámmal a szabadban dolgozik, csak kültéri hosszabbítót használjon. A szabadban való használatra engedélyezett kábel használata csökkenti az áramütés veszélyét. Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.

Személyes biztonság

Munka közben mindig figyeljen, ügyeljen arra, amit csinál, és megfontoltan dolgozzon az elektromos kéziszerszámmal. Ne használja a berendezést, ha fáradt vagy kábítószer, alkohol, esetleg gyógyszer hatása alatt áll. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet. Viseljen védőfelszerelést. Viseljen mindig védőszemüveget. A védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő használata az elektromos kéziszerszám használatának jellegének megfelelően csökkenti a személyi sérülések kockázatát. ▶ Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielőtt beköti az áramforráshoz és/vagy az akkumulátort, valamint mielőtt felemelné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, az balesethez vezethet. ▷ Az elektromos kéziszerszám bekapcsolása előtt okvetlenül távolítsa el a beállítószerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat. Ne becsülje túl önmagát. Ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruha, az ékszerek és a hosszú haj a mozgó alkatrészek magukkal ránthatják. Ha az elektromos kéziszerszámra fel kívánja szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelően hozzá vannak kapcsolva a készülékhez és rendeltetésüknek megfelelően működnek. A porgyűjtő berendezés használata csökkenti a munka során keletkező por veszélyes hatásait.

Az elektromos kéziszerszámok gondos kezelése és használata

Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. A megfelelő elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni. Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Minden olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni. Húzza ki a csatlakozó dugót a dugaszolóaljzatból és/vagy az akkumulátort az elektromos kéziszerszámról, mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ezek az elővigyázatossági intézkedések meggátolják a szerszám akaratlan üzembe helyezését. A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyermekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. Az elektromos kéziszerszámokat gondosan ápolja. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, illetve nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem megfelelő karbantartására lehet visszavezetni. Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező, gondosan ápolt vágószerszámok ritkábban ékelődnek be és könnyebben lehet őket vezetni és irányítani. Az elektromos kéziszerszámokat, tartozékokat, szerszámbiteket stb. csak ezen kezelési utasításnak megfelelően használja. Vegye figyelembe a munkakörülményeket, valamint a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzeteket eredményezhet.

Szerviz

Az elektromos kéziszerszámot csak szakképzett személyzet, kizárólag eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon.

Biztonsági előírások sarokcsiszolókhoz

Biztonsági előírások csiszoláshoz, csiszolópapírral végzett csiszoláshoz, drótkefével végzett munkákhoz vagy csiszolással végzett vágási munkákhoz

Ez az elektromos kéziszerszám csiszológépként, csiszolópapíros csiszológépként, drótkefeként vagy da

rabolószerszámként való használatra van előirányozva. Olvassa el valamennyi biztonsági tájékoztatót, előírást, illusztrációt és adatot, amelyet az elektromos kéziszerszámmal együtt megkapott. Az alábbiakban felsorolt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Ezzel az elektromos kéziszerszámmal polírozási műveletek végrehajtását nem javasoljuk. Az elektromos kéziszerszám rendeltetésétől eltérő célokra való használata veszélyes és személyi sérülésekhez vezethet. Ne használjon olyan tartozékokat, amelyeket a gyártó ehhez az elektromos kéziszerszámhoz nem irányzott elő és nem javasolt. Az a tény, hogy a tartozékot rögzíteni tudja az elektromos kéziszerszámra, nem garantálja annak biztonságos alkalmazását. A betétszerszám megengedett fordulatszámának legalább akkorának kell lennie, mint az elektromos kéziszerszámon megadott legnagyobb fordulatszámnak. A megengedettnél gyorsabban forgó betétszerszámok széttörhetnek és kirepülhetnek. A betétszerszám külső átmérőjének és vastagságának meg kell felelnie az Ön elektromos kéziszerszámán megadott méreteknek. A hibásan méretezett betétszerszámokat nem lehet megfelelően lefedni vagy irányítani. A menetes betéttel ellátott betétszerszámok menetének meg kell felelnie az orsó menetének. A karima segítségével befogásra kerülő betétszerszámok esetén a betétszerszám furatátmérőjének pontosan meg kell felelnie a karima befogási átmérőjének. Az olyan tartozék, amely nem kerül pontosan rögzítésre az elektromos kéziszerszámhoz, egyenletlenül forog, erősen berezeg és a készülék feletti uralom megszűnéséhez vezethet. Ne használjon megrongálódott tartozékokat. Vizsgálja meg minden egyes használat előtt a tartozékokat, pl. a csiszolókorongokat: ellenőrizze, nem pattogzott-e le és nem repedt-e meg a csiszolókorong, nincs-e eltörve, megrepedve, vagy nagy mértékben elhasználódva a csiszolótányér, nincsenek-e a drótkefében kilazult, vagy eltörött drótok. Ha az elektromos kéziszerszám vagy a tartozék leesik, vizsgálja felül, nem rongálódott-e meg, vagy használjon egy hibátlan betétszerszámot. Miután ellenőrizte, majd behelyezte a készülékbe a tartozékot, Ön és a környezetében lévő személyek is tartózkodjanak a forgó betétszerszám síkján kívül és járassa egy percig az elektromos kéziszerszámot a legnagyobb üresjárati fordulatszámmal. A megrongálódott tartozékok ezalatt a próbaidő alatt általában már széttörnek. Viseljen védőfelszerelést. Használjon az alkalmazásnak megfelelő teljes védőálarcot, szemvédőt vagy védőszemüveget. Viseljen a helyzethez szükséges, megfelelő porvédő álarcot, zajtompító fülvédőt, védőkesztyűt és műhelykötényt, amely védelmet nyújt a csiszolószerszám- és anyagrészecskékkel szemben. A védőszemüvegnek garantálnia kell a különböző műveletek

során kirepülő idegen anyagok szembejutásának megakadályozását. A por- vagy védőálarcnak alkalmasnak kell lennie a használat során keletkező por és egyéb részecskék kiszűrésére. Ha túlzottan hosszú ideig van kitéve az erős zajhatásnak, elveszítheti a hallását.

Ügyeljen arra, hogy minden más személy biztonságos távolságban maradjon az Ön munkaterületétől. Minden munkaterületre belépő személynek védőfelszerelést kell viselnie. A munkadarab letört részei vagy a széttört betétszerszámok kirepülhetnek, és a közvetlen munkaterületen kívül is személyi sérülést okozhatnak. Az elektromos kéziszerszámot csak a szigetelt markolatfelületeknél fogja, főleg ha olyan műveletet hajt végre, melynek során a vágótartozék rejtett vezetékekhez vagy az elektromos kéziszerszám saját tápvezetékéhez érhet. Ha a vágótartozék egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fedetlen fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek. Tartsa távol a hálózati csatlakozó kábelt a forgó betétszerszámoktól. Ha elveszíti az uralmat az elektromos kéziszerszám felett, az átvághatja, vagy bekaphatja a hálózati csatlakozó kábelt és az Ön keze vagy karja is a forgó betétszerszámhoz érhet. Soha ne tegye le az elektromos kéziszerszámot, mielőtt a betétszerszám teljesen leállna. A forgásban lévő betétszerszám megérintheti a felületet, és Ön ennek következtében könnyen elveszítheti az uralmat az elektromos kéziszerszám felett. Ne járassa az elektromos kéziszerszámot, miközben azt a kezében tartja. A forgó betétszerszám egy véletlen érintkezés során bekaphatja a ruháját és a betétszerszám belefúródhat a testébe. Tisztítsa rendszeresen az elektromos kéziszerszám szellőzőnyílásait. A motor ventilátora beszívja a port a házba, és nagyobb mennyiségű fémpor felhalmozódása elektromos kisüléshez / áramütéshez vezethet. Ne használja az elektromos kéziszerszámot éghető anyagok közelében. A szikrák ezeket az anyagokat meggyújthatják. Ne használjon olyan betétszerszámokat, amelyek alkalmazásához folyékony hűtőanyagra van szükség. Víz és egyéb folyékony hűtőanyagok alkalmazása halálos áramütéshez vezethet.

Visszarúgás és az ezzel kapcsolatos figyelmeztetések

A visszarúgás a beszorult vagy elakadt forgó szerszámbetét (például csiszolókorong, csiszolótányér, drótkefe vagy egyéb más tartozék) hirtelen reakciója. A beékelődés vagy beszorulás a forgó alkatrész hirtelen leállásához vezet, amely az irányíthatatlanná vált elektromos kéziszerszámot az elakadás időpontjában fennálló forgási iránnyal szembeni irányba felgyorsítja.

Ha például egy csiszolókorong beékelődik, vagy elakad a megmunkálásra kerülő munkadarabban, a csiszolókorongnak a munkadarabba merülő éle leáll, és így a csiszolókorong kiugorhat vagy visszarúghat. A csiszolókorong a kezelő személy irányába vagy attól ellentétes irányba ugrik, attól függően,

hogy a korong milyen irányba forgott a beszoruláskor. A csiszolókorongok ilyen feltételek mellett el is törhetnek. A visszarúgás az elektromos kéziszerszám hibás vagy helytelen használatának következménye, amely az alábbiakban leírásra kerülő megfelelő biztonsági intézkedések betartásával elkerülhető.

Tartsa szorosan az elektromos kéziszerszámot, és vegyen fel olyan stabil helyzetet, amelyben ellen tud állni a visszarúgási erőnek. Mindig használja a segédfogantyút, ha van, hogy a lehető legjobban tudjon uralkodni a visszarúgási erő felett, illetve indításkor a reakciónyomaték felett. A kezelő személy megfelelő óvintézkedések megtételével uralkodni tud a visszarúgás és reakcióerő felett. Soha ne vigye a kezét a forgó tartozék közelébe. A tartozék visszarúgás esetén a kezéhez érhet. Olyan pozíciót vegyen fel és helyezkedjen a szerszám használata közben, hogy ha esetleg az visszarúgna, Ön ne sérüljön. A visszarúgás az elektromos kéziszerszámot a csiszolókorong leblokkolási pontban fennálló forgásirányával ellentétes irányba hajtja. A sarkok és élek közelében különösen óvatosan dolgozzon. Akadályozza meg, hogy a tartozék lepattanjon a munkadarabról, vagy beékelődjön a munkadarabba. A forgó tartozék a sarkoknál, éleknél és lepattanás esetén könnyen beékelődik. Ez a készülék feletti uralom elvesztéséhez, vagy visszarúgáshoz vezet. Sose szereljen fel az elektromos kéziszerszámra fafűrészlapot, vagy fogazott fűrészlapot. Az ilyen szerszámbetétek gyakran visszarúgáshoz vezetnek, illetve az uralom elvesztéséhez az elektromos kéziszerszám felett.

Biztonsági előírások a csiszoláshoz és a csiszolással végzett vágási műveletekhez

Csak az Ön elektromos kéziszerszámához javasolt csiszolókorong típusokat és a kiválasztott koronghoz kialakított védőburát használja. Az olyan korongok, amelyekre az elektromos kéziszerszám nincs méretezve, nem lehet megfelelően lefedni, ne használja, mivel nem biztonságosak. A besüllyesztett középpontú csiszolókorong csiszolófelületének a védőbúra ajkai által meghatározott sík alatt kell lennie. Egy helytelenül felszerelt korongot, amely kiáll a védőbúra ajkán, nem lehet megfelelően lefedni. A védőburának biztonságosan hozzá kell lennie erősítve az elektromos kéziszerszámhoz, és a maximális biztonságot nyújtó megfelelő helyzetben kell lennie, hogy a korongnak csak a lehető legkisebb része maradjon fedetlenül a kezelő felé. A védőbura segít megvédeni a kezelőt a korong kirepülő részeitől, a kerék akaratlan megérintésétől és a szikráktól, amelyek meggyújthatják a ruháját. A korongokat csak a javasolt alkalmazási módoknak megfelelően használja. Példa: Sohase csiszoljon egy hasítókorong oldalsó felületével. A hasítókorongok úgy vannak méretezve, hogy az anyagot a korong élével munkálják meg; Ellenkező esetben a csiszolótestre ható oldalirányú erő a korong töréséhez vezethet.

kalják meg; Ellenkező esetben a csiszolótestre ható oldalirányú erő a korong töréséhez vezethet.

Mindig csak sértetlen és az alkalmazásra kerülő korongnak megfelelő méretű és alakú karimákat használjon. A megfelelő karimák megtámasztják a korongot és csökkentik a korongtörés lehetőségét. A hasítótárcsákhoz szükséges karimák eltérhetnek a csiszolókorongokhoz használt karimáktól. Ne használjon olyan elkopott korongokat, amelyek nagyobb elektromos kéziszerszámon való alkalmazásra vannak méretezve. A nagyobb elektromos kéziszerszámokhoz előírt korongok a kisebb elektromos kéziszerszám magasabb forgási sebességéhez nem használhatók, mert széttörhetnek.

Kiegészítő biztonsági előírások a csiszolással végzett vágási műveletekhez

Ne "ekelje" be a hasítótárcsát és ne gyakoroljon rá túl nagy nyomást. Ne próbáljon meg túlságosan mélyen vágni. A tárcsa túlzott terhelése megnöveli az igénybevételt, a tárcsa a vágásban könnyebben oldalra fordul és beékelődik, ennek következtében megnövekszik a visszarúgás és a tárcsatörés valószínűsége. ▶ Kerülje el a testével a forgó tárcsa síkját és a tárcsa mögötti tartományt. Ha a hasítótárcsa a munkadarabban Öntől eltávolodva mozog, akkor az elektromos kéziszerszám a forgó tárcsával visszarúgás esetén közvetlenül Ön felé pattanhat. Ha a tárcsa szorul, vagy ha Ön bármely okból megszakítja a munkát, kapcsolja ki a készüléket és tartsa azt mozdulatlanul, amíg a tárcsa teljesen leáll. Sose próbálja meg kihúzni a még forgásban lévő hasítótárcsát a vágásból, mert ez visszarúgáshoz vezethet. Mérje fel és szüntesse meg a beékelődés vagy a leblokkolás okát. Ne indítsa újra a műveletet, ha a tárcsa még benne van a munkadarabban. Várja meg, amíg a tárcsa ismét eléri a teljes sebességét és óvatosan vezesse be a munkadarabba, a vágási vonalba. Ha az elektromos kéziszerszámot úgy indítja újra, hogy a tárcsa benne van a munkadarabban, akkor a tárcsa beékelődhet, elmozdulhat, vagy a gép visszarúghat. A tárcsa beékelődésének és a visszarúgásnak a megelőzésére a lemezeket és a nagyobb méretű munkadarabokat támassza alá. A nagyobb munkadarabok a saját súlyuk alatt meghajolhatnak. A munkadarabot mind a vágási vonal közelében, mind a munkadarab szélénél a tárcsa mindkét oldalán alá kell támasztani. Ha falban, vagy más be nem látható területen hoz létre "táska alakú beszúrást", járjon el különös óvatossággal. Az anyagba behatoló hasítótárcsa gáz- vagy vízvezetékbe, elektromos vezetékbe vagy más tárgyakba ütközhet, amelyek visszarúgást okozhatnak.

Biztonsági előírások a csiszolópapírral történő csiszoláshoz

Ne használjon túlságosan nagy méretű csiszolópapírt. A csiszolópapír kiválasztásakor tartsa be a gyártó ja

javaslatait. A csiszolótányéron túlnyúló csiszolópapírok személyi sérülést okozhatnak, valamint a csiszolópapírok megrepedését, szakadását okozhatják, esetlegesen visszarúgáshoz vezethetnek.

Biztonsági előírások a drótkefével végzett munkákhoz

Vegye figyelembe, hogy a drótkeféből a rendeltetésszerű használat közben is kihullanak a drótsörték. Ne terhelje túl a drótokat a kefére gyakorolt nagy nyomással. A kihulló drótsörték könnyen átjuthatnak a könnyebb ruhákon és/vagy a bőrön. Ha drótkefével végzett munkához védőbúra alkalmazása javasolt, akkor gondoskodjon arról, hogy se a korong, se a drótok ne érhessenek hozzá a védőbúrához. A korong vagy a kefe átmérője a terhelés és a centrifugális erő következtében megnövekedhet.

Kiegészítő biztonsági előírások

Viseljen védőszemüveget.

A rejtett vezetékek felkutatásához használjon arra alkalmas fémkereső készüléket, vagy kérje ki a helyi energiaellátó vállalat tanácsát. Ha egy elektromos vezetéket a berendezéssel megérint, az tűzhöz és áramütéshez vezethet. Egy gázvezeték megrongálása robbanást eredményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek, vagy áramütést okozhat. Ne érjen hozzá a csiszoló- és darabolókorongokhoz, amíg le nem hűltek. A korongok a munka során igen erősen felforrósodnak. Ha az áramellátás (például feszültségkiesés, vagy a hálózati csatlakozó dugó kihúzása következtében) megszakad, oldja fel és állítsa át a KI helyzetbe a be/ki-kapcsolót. Így meg lehet előzni egy akaratlan újraindulást. A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná.

A termék és a teljesítmény leírása

Olvassa el az összes biztonsági figyelmeztetést és előírást. A biztonsági előírások és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos sérülésekhez vezethet.

Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat.

Rendeltetésszerű használat

Az elektromos kéziszerszám fémek és kövek víz nélküli darabolására, nagyolására és kefével való megmunkálására szolgál.

Kötött csiszolóanyagokkal való daraboláshoz egy a darabolásra szolgáló speciális védőburát kell használni.

Kőben végzett darabolási munkákhoz megfelelő porelszívásról kell gondoskodni.

A megengedett csiszolószerszámokkal az elektromos kéziszerszámot csiszolópapíros csiszolásra is lehet használni.

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő komponenseinek sorszámozása az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik.

(1) Orsó reteszelő gomb (2) Be-/kikapcsoló (3) Pótfogantyú (szigetelt fogantyúfelület) (4) Csiszolótengely (5) Védőbúra csiszoláshoz (6) Védőbúra rögzítőcsavar (7) Befogó karima O-gyűrűvel (8) Csiszolókorong (9) Befogóanya (10) Kétkörmös kulcs a befogóanyához (11) Gyorsbefogó anya SDS-clic (12) Keményfém fazekkorong (13) Védőbúra daraboláshoz (14) Darabolókorong A) (15) Kézvédelem (16) Távtartó tárcsák (17) Gumi csiszolótányér (18) Csiszolólap (19) Korona (20) Fazekkefe (21) Elszívóbúra daraboláshoz vezetőszárral (22) Gyémántbetétes darabolókorong (23) Fogantyú (szigetelt markolatfelület) A) A képeken látható vagy a szövegben leírt tartozékok nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható.

Műszaki adatok

Sarokcsiszoló GWS 2200-180 H GWS 2200-230 H

Rendelési szám	3 601 H51 X.. 3 601 H52 X..
Névleges felvett teljesítmény W 2200 2200
Leadott teljesítmény W 1380 1380

Sarokcsiszoló GWS 2200-180 H GWS 2200-230 H

Névleges fordulatszám perc	-1	8500	6600
max. csiszolókorong-átmérő mm 180 230
A csiszolótengely menete M 14 M 14
A csiszolótengely menet max. hossza mm 25 25
Súly az „EPTA-Procedure 01:2014" (2014/01 EPTA-eljárás) szerint
- rezgéscsillapító pósfogantúval kg 5,1 5,1
- Standard pósfogantúval kg 5,0 5,0
Érintésvédelmi osztály / II / II		☐		☐

Az adatok 230 V hálózati feszültségre [U] vonatkoznak. Ettől eltérő feszültségek és külön egyes országok számára készült kivitelek esetén ezek az adatok változhatnak.

Csak felfutási áramhatárolás nélküli elektromos kéziszerszámok esetén: a bekapcsolási folyamatok rövid időtartamú feszültségcsökkenésekhez vezetnek. Hátrányos hálózati feltételek esetén ez befolyással lehet más berendezésekre. 0,25 Ohm alatti hálózati impedanciák esetén nem valószínű, hogy zavarok lépnek fel.

A zajkibocsátási értékek a EN 60745-2-3 szabványnak megfelelően kerültek meghatározásra.

Az elektromos kéziszerszám A-értékelésű zajszintjének tipikus értékei: hangnyomásszint 92 dB(A); hangteljesítményszint 103 dB(A). A szórás, K = 3 dB.

Viseljen fülvédőt!

Az a, rezgési összértékek (a három irány vektorösszege) és a K szórás a EN 60745-2-3 szabványnak megfelelően meghatározott értékei:

Felület csiszolás (nagyolás):

a₁ = 9,5 m/s², K = 1,5 m/s²

Csiszolás csiszolólappal:

aₙ = 4,0 m/s², K = 1,5 m/s²

Az ezen előírásokban megadott rezgési szint egy szabványosított mérési módszerrel került meghatározásra, és az elektromos kéziszerszámok összehasonlítására ez az érték felhasználható. Ez az érték a rezgési terhelés ideiglenes becslésére is alkalmas.

A megadott rezgési érték az elektromos kéziszerszám fő alkalmazási területein való használat során fellépő érték. Ha az elektromos kéziszerszámot más alkalmazásokra, eltérő betétszerszámokkal vagy nem kielégítő karbantartás mellett használják, a rezgési érték a fenti értéktől eltérhet. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen megnövelheti.

A rezgési terhelés pontos becsléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen csökkentheti. Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelemre, például: Az elektromos kéziszerszám és a betétszerszámok karbantartása, a kezek melegen tartása, a munkamenetek megszervezése.

Összeszerelés

Védőberendezés felszerelése

Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból.

Figyelem: Ha a csiszolókorong üzem közben eltörött, vagy ha a védőbura vagy az elektromos kéziszerszám felvevő egységei megrongálódtak, az elektromos kéziszerszámot azonnal el kell küldeni a Vevőszolgálatnak, a címeket lásd a „Vevőszolgálat és Alkalmazási Tanácsadás” fejezetben.

Védőbura csiszoláshoz

Tegye fel a (5) védőburát a tengelynyakra. Állítsa be a munkamenetnek megfelelően a (5) védőbura helyzetét és reteszelje a (5) védőburát a (6) rögzítő csavarral.

Állítsa be úgy a (5) védőbura helyzetét, hogy a kezelő irányába ne léphessenek ki szikrák.

Védőbura daraboláshoz

Ha kötő csiszolóanyaggal ellátott koronggal végez darabolást, használja mindig a darabolásra szolgáló (13) védőburát. Kőben végzett darabolási munkákhoz megfelelő porelszívásról kell gondoskodni.

A darabolásra szolgáló (13) védőburát ugyanúgy kell felszerelni, mint a csiszolásra szolgáló (5) védőburát.

Elszívó bura daraboláshoz, vezetőszánnal

A darabolásra szolgáló (21) védőburát a vezetőszánnal ugyanúgy kell felszerelni, mint a csiszolásra szolgáló (5) védőburát.

Pótfogantyú

Azelektromos kéziszerszámát csak a (3) pótfogantyúval együtt használja.

A munkavégzési módnak megfelelően csavarja fel a (3) pótfogantyút a hajtóműfej jobb vagy bal oldalára.

Kézvédelem

A (17) gumi csiszolótárcsával vagy a fazékfejjel/legyezős csiszolókoronggal végzendő munkákhoz mindig szerelje fel a (15) kézvédőt.

A (15) kézvédőt a (3) pótfogantyúval rögzítse.

A csiszolószerszámok felszerelése

Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. Ne érjen hozzá a csiszoló- és darabolókorongokhoz, amíg le nem hűltek. A korongok a munka során igen erősen felforrósodnak.

Tisztítsa meg a (4) csiszolóorsót és valamennyi felszerelésre kerülő alkatrészt.

A csiszolószerszámok rögzítéséhez és kilazításához nyomja meg a (1) tengelyreteszelőgombot, hogy ezzel reteszelje a csiszolótengelyt. A tengelyreteszelőgombot csak teljesen nyugalmi állapotban lévő csiszolótengely esetén szabad megnyomni. Ellenkező esetben az elektromos kéziszerszám megrongálódhat.

Csiszoló-/darabolótárcsa

Vegye figyelembe a csiszolószerszámok méreteit. A nyílás átmérőjének illeszkednie kell a befogókarimához. Redukálóidomot vagy adaptert nem szabad használni.

A gyémántbetétes darabolótárcsák alkalmazása során ügyeljen arra, hogy a gyémántbetétes darabolótárcsán található nyíl iránya megegyezzen az elektromos kéziszerszám forgásirányával (lásd a hajtóműfejen a forgásirányt jelző nyilat).

A szerelési sorrend az ábrás oldalon látható.

A csiszoló / daraboló korong rögzítéséhez csavarja fel a (9) befogóanyát, majd a kétkörmös kulccsal szorítsa meg azt, lásd a következő szakaszt „Gyorsbefogó anya".

A csiszolószerszámok felszerelése után a készülék bekapcsolása előtt győződjön meg arról, hogy a csiszolószerszám helyesen van felszerelve és szabadon forog. Gondoskodjon arról, hogy a csiszolószerszám ne érjen hozzá a védőburához vagy más alkatrészekhez.

A (7) befogókarimába központozó peremköré egy műanyag alkatrész (O-gyűrű) van behelyezve. Ha az O-gyűrű hiányzik, vagy megrongálódott, a (7) befogókarimát a további használat előtt okvetlenül ki kell cserélni.

Legyezős csiszolókorong

A legyezős csiszolókoronggal végzendő munkákhoz mindig szerelje fel a (15) kézvédőt.

Gumi csiszolótányér

A (17) gumi csiszolótányérral végzendő munkákhoz mindig szerelje fel a (15) kézvédőt.

A szerelési sorrend az ábrán látható.

A (17) gumi csiszolótányér felszerelése előtt tegye fel a 2 darab (16) távtartó tárcsát a (4) csiszolótengelyre.

Csavarja fel a (19) hengeres anyát és húzza meg szorosra a kétkörmös kulccsal.

Sarokcsiszoló/kefés tárcsa

A sarokcsiszolóval vagy a kefés tárcsával végzendő munkákhoz mindig szerelje fel a (15) kézvédőt.

A szerelési sorrend az ábrán látható.

A sarokcsiszolót / kefés tárcsát annyira fel kell tudni csavarni a csiszolótengelyre, hogy szorosan felfeküdjön a csiszolótengely menetének végén található csiszolótengely karimájára. Húzza meg egy villáskulccsal szorosra a sarokcsiszolót / kefés tárcsát.

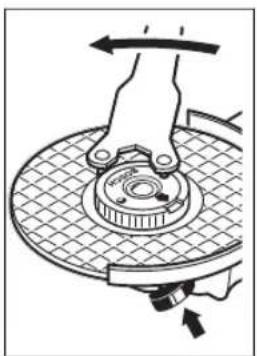

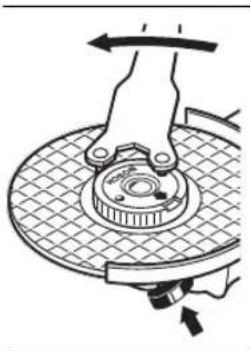

Gyorsbefogó anya SDS-

Egy egyszerű, szerszámok alkalmazása nélküli csiszolószerszám-cseréhez a (9) befogóanya helyett a (11) gyorsbefogóanyát is lehet használni.

A (11) gyorsbefogó anya csak csiszoló vagy daraboló tárcsákhoz szabad használni.

Csak hibátlan, kifogástalan (11) gyorsbefogó anyát használjon.

A felcsavarozás során ügyeljen arra, hogy a (11) gyorsbefogó anya felirattal ellátott oldala ne a csiszolókorong felé mutasson; a nyílnak a (24) indexre kell mutatnia.

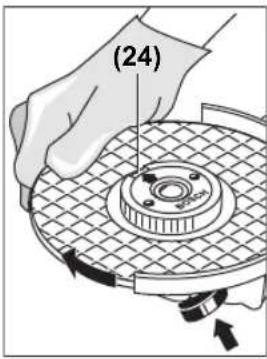

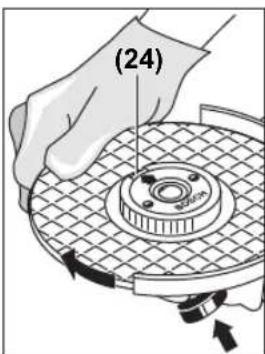

A csiszolótengely rögzítéséhez nyomja meg a (1) tengelyreteszelő gombot. A gyorsbefogó anya megszorításához forgassa el erőteljesen a csiszolókorongot az óramutató járásával megegyező irányba.

Egy előírás szerint megszorított, megrongálatlan gyorsbefogó anyát a peremes gyűrűnek az óramutató járásával ellenkező irányban való elforgatásával szabad kézzel ki lehet oldani. Egy beszorult gyorsbefogó anya kilazítására sohase használjon fogót, hanem csak a kétkörmös kulcsot. A kétkörmös kulcsot az ábrán látható módon kell használni.

Megengedett csiszolószerszámok

A használati útmutatóban megnevezett összes csiszolószerszámot lehet használni.

Az alkalmazásra kerülő csiszolószerszámok megengedett fordulatszámának [perc-1], illetve kerületi sebességének legalábbis el kell érnie az alábbi táblázatban megadott értékeket.

legalábbis el kell érnie az alábbi táblázatban megadott értékeket.

Ezért vegye tekintetbe a csiszolószerszám címkéjén megadott megengedett fordulatszámot, illetve kerületi sebességet.

max. [mm] [mm]
D bd [perc]				-1] [m/s]
b d	180	8	22,2	8500	80
	230	8	22,2	6600	80
D	180	-	-	8500	80
	230	-	-	6600	80
b D	100 30 M 14 8600 45

A hajtóműfej elforgatása

Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból.

A hajtóműfejet 90°-os lépésekben el lehet fordítani. Így a be-/kikapcsolót különleges munkához egy könnyebben kezelhető helyzetbe lehet hozni, például ha valaki a (21) vezetőszánnal felszerelt elszívóburával darabolási munkákat hajt végre, vagy balkezes kezelők számára is.

Teljesen csavarja ki a 4 csavart. Óvatosan, és anélkül, hogy levenné a házról, forgassa el az új helyzetbe a hajtóműfejet. Húzza meg ismét szorosra a 4 csavart.

Por- és forgácselszívás

Az ólomtartalmú festékrétegek, egyes fajták, ásványok és fémek pára egészségkárosító hatású lehet. A poroknak a kezelő vagy a közelben tartózkodó személyek által történő megérintése vagy belégzése allergiás reakciókat és/vagy a légutak megbetegedését vonhatja maga után.

Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatásúak, főleg ha a faanyag kezeléséhez más anyagokat is felhasználtak (kromát, favédő vegyszerek). A készülékkel azbesztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk.

- A lehetőségek szerint használjon az anyagnak megfelelő porelszívást. Gondoskodjon a munkahely jó szellőztetéséről. - Ehhez a munkához célszerű egy P2 szűrőosztályú porvédő álarcot használni.

A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat.

Gondoskodjon arról, hogy a munkahelyen ne gyűlhessen össze por. A porok könnyen meggyulladhatnak.

Üzemeltetés

Üzembe helyezés

Ügyeljen a helyes hálózati feszültségre! Az áramforrás feszültségének meg kell egyeznie az elektromos kéziszerszám típustábláján található adatokkal. A 230 V-os berendezéseket 220 V hálózati feszültségről is szabad üzemeltetni. A készüléket csak a szigetelt markolatnál és fogantyúnál fogva tartsa. A betétszerszám kívülről nem látható áramvezetékekre vagy a saját hálózati vezetékére találhat. Ha a berendezés egy feszültség alatt álló vezetékhez ér, a berendezés fémrészei szintén feszültség alá kerülhetnek, amely áramütéshez vezethet.

Ha az elektromos kéziszerszámot mobil áramfejlesztő berendezésekről (generátorokról) üzemelteti, amelyek nem rendelkeznek elegendő teljesítmény-tartalékkal, illetve nincsenek felszerelve az indítási áramot megfelelően felerősítő feszültségszabályozóval, a teljesítmény lecsökkenhet, illetve az elektromos kéziszerszám az indításkor atipikus módon viselkedhet.

Kérjük, vizsgálja meg, hogy alkalmas-e az Ön által használt áramfejlesztő berendezés, főleg a hálózati feszültséget és a frekvenciát illeti.

Be- és kikapcsolás

Az elektromos kéziszerszám üzembe helyezéséhez tolja, majd nyomja be a (2) be-/kikapcsolót.

A (2) be-/kikapcsoló adott helyzetben való rögzítéséhez tolja tovább a (2) be-/kikapcsolót.

Az elektromos kéziszerszám kikapcsolásához engedje el a (2) be-/kikapcsolót, illetve, ha az az adott helyzetben rögzítve van, nyomja be rövid időre, majd engedje el a (2) be-/kikapcsolót.

Reteszelési lehetőség nélküli kapcsoló kivitel (csak egyes országokban):

Az elektromos kéziszerszám üzembe helyezéséhez tolja előre, majd nyomja be a (2) be-/kikapcsolót.

Az elektromos kéziszerszám kikapcsolásához engedje el a (2) be-/kikapcsolót.

Minden használat előtt ellenőrizze a csiszolószerszámokat. Győződjön meg arról, hogy a csiszolószerszám helyesen van felszerelve és szabadon forog. Hajtson végre egy terhelés nélküli, legalább 1 perces próbafutást. Megrongálódott, nem kerek, vagy rezgő csiszolószerszámokat ne használjon. A megrongálódott csiszolószerszámok széttörhetnek és sérüléseket okozhatnak.

Munkavégzési tanácsok

Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. Tartófalakban való vágások esetén legyen óvatos, lásd a „Statikai tájékoztató” című fejezetet.

Fogja be a munkadarabot, ha az a saját súlyánál fogva nem helyezkedik el biztonságosan. Ne terhelje annyira meg az elektromos kéziszerszámot, hogy az ettől leálljon. Magas terhelés után hagyja meg néhány percig üresjáratban működni az elektromos kéziszerszámot, hogy a betétszerszám lehűljön. Ne érjen hozzá a csiszoló- és darabolókorongokhoz, amíg le nem hűltek. A korongok a munka során igen erősen felforrósodnak. Ne használja az elektromos kéziszerszámot egy daraboló állvánnyal.

Figyelem: Ha nem használja az elektromos kéziszerszámot, húzza ki a hálózati csatlakozó dugót a dugaszolóaljzatból. Az elektromos kéziszerszámnak bedugott hálózati csatlakozó és fennálló hálózati feszültség esetén kikapcsolt állapotban is van némi áramfogyasztása.

Nagyoló csiszolás

Sohase használjon hasítótárcsákat nagyolócsiszoláshoz.

Nagyolócsiszolásnál a legjobb eredmények eléréséhez 30°-40° állásszöget használjon. Mérsékelt nyomással mozgassa ide-oda az elektromos kéziszerszámot. Így a munkadarab nem lesz túl forró, nem színeződik el és nem keletkeznek rajta barázdák.

Legyezős csiszolókorong

A legyezős csiszolókoronggal (külön tartozék) homorú és domború felületeket és profilokat is meg lehet munkálni. A legyezős csiszolókorongoknak lényegesen nagyobb az élettartama, alacsonyabb a zajszintje és alacsonyabb csiszolási hőmérsékletekhez vezetnek, mint a szokásos csiszolókorongok.

Fémek darabolása

Ha kötött csiszolóanyaggal ellátott koronggal végez darabolást, használja mindig a darabolásra szolgáló (13) védőburát.

A daraboló csiszoláshoz használjon a megmunkálásra kerülő anyagnak megfelelő, mérsékelt előtolást. Ne gyakoroljon nyomást a daraboló korongra, ne ékelje be és ne oszcilláltassa a korongot.

Ne fékezze le a kifutó daraboló korongokat a korong oldalára gyakorolt nyomással.

Az elektromos kéziszerszámot mindig a forgásiránnyal ellentétes irányban kell vezetni. Ellenkező esetben kiszámíthatatlanul kiugorhat a vágásból. Profilok és négyszögletes csövek darabolásánál a legcélszerűbb a legkisebb keresztmetszetnél kezdeni a darabolást.

Kő darabolása

Kőben végzett darabolási munkákhoz megfelelő porelszívásról kell gondoskodni. Viseljen porvédő álarcot. Az elektromos kéziszerszámot csak száraz darabolásra / száraz csiszolásra szabad használni.

Kövek darabolásához a legcélszerűbb egy gyémántbetétes daraboló korongot használni.

A (21) vezetőszánnal felszerelt, darabolásra szolgáló elszívóbura alkalmazása esetén a porszívónak engedéllyel kell rendelkeznie kőpor elszívására. A Bosch erre alkalmas porszívókat tud szállítani.

Kapcsolja be az elektromos kéziszerszámot és tegye rá a vezetőszán elülső részével a munkadarabra. Az elektromos kéziszerszámot mérsékelt, a megmunkálásra kerülő anyagnak megfelelő előtolással tolja előre.

Különösen kemény anyagok, például magas kavics

tartalmú beton darabolása során a gyémántbetétes daraboló korong túlhevülhet és ennek következtében megrongálódhat. Egy szikrakörrel körülvett gyémántbetétes daraboló korong határozottan erre utal.

Ebben az esetben szakítsa meg a darabolási eljárást és járassa a gyémántbetétes daraboló korongot rövid ideig üresjáratban a legmagasabb fordulatszámon, hogy az lehűlhessen. Ha a munkateljesítmény észrevehetően csökken és a tárcsát szikrakoszorú veszi körül, akkor ez arra utal, hogy a darabolótárcsa eltompult. Az ilyen daraboló korongot erősen koptató anyagban, például mészhomokkőben végzett rövid vágásokkal ismét ki lehet élesíteni.

Statikai megjegyzések

Tartófalakban nyitott vágásoknak meg kell felelniük a DIN 1053 szabvány 1. részében leírtaknak, vagy az adott országban érvényes előírásoknak. Ezeket az előírásokat okvetlenül be kell tartani. Kérje ki a munka megkezdése előtt a felelős statikus, építészmérnök vagy építésvezető segítségét.

Karbantartás és szerviz

Karbantartás és tisztítás

Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dolgozhasson. Extrém munkafeltételek esetén a lehetőségeknek megfelelően mindig használjon elszívó berendezést. Fújja ki gyakran a szellőzőnyílásokat, és iktasson be a hálózati gépek elé egy hibaáram-védőkapcsolót (PRCD). Fémek megmunkálása során vezetőképes por

juthat az elektromos kéziszerszám belsejébe. Ez káros hatással lehet az elektromos kéziszerszám védőszigetelésére.

A tartozékokat gondosan tárolja és kezelje.

Ha a csatlakozó gépeket ki kell cserélni, akkor a cserével csak a magát a Bosch céget, vagy egy Bosch elektromos kéziszerszám-műhely ügyfélszolgálatát szabad megbízni, nehogy a biztonságra veszélyes szituáció lépjen fel.

Vevőszolgálat és alkalmazás tanácsadás

A vevőszolgálat a termék javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a következő címen találhatók: www.bosch-pt.com

A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget.

Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út 120.

A www.bosch-pt.hu oldalon online megrendelheti készülékeinek javítását.

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.bosch-pt.hu

Eltávolítás

Az elektromos kéziszerszámokat, a tartozékokat és csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni.

Ne dobja ki az elektromos kéziszerszámokat a háztartási szemétbe!

Csak az EU-tagországok számára:

A használt villamos és elektronikus berendezésekre vonatkozó 2012/19/EU sz. Európai Irányelvnek és ennek a megfelelő országok jogharmonizációján megfelelően a már használhatatlan elektromos kéziszerszámokat külön össze kell gyűjteni és a környezetvédelmi szempontból megfelelő újrafelhasználásra le kell adni.

Orosz

Csak az Eurázsiai Gazdasági Unió (Vámunió) országai számára

A gyártó által a termékhez előírt üzemeltetési dokumentumok tartalmazhatják ezt a használati útmutatót, valamint a mellékleteket.

A megfelelőségi nyilatkozattal kapcsolatos információk a terméken találhatók.

A gyártási dátum a termék házán található.

A gyártási dátum az útmutató utolsó oldalán található.

Az importőr elérhetősége a csomagoláson található.

A termék élettartama

A készülék eltarthatósági ideje 7 év. Nem ajánlott a gyártási dátumtól számított 5 évnél hosszabb tárolás után előzetes ellenőrzés nélkül üzembe helyezni (a gyártási dátum a címkén található).

A kritikus hibák és a kezelő vagy felhasználó téves cselekedeteinek korlátai

- Ne használja sérült tápkábellel vagy sérült védőburkolattal. - Ne használja a készüléket a házból kihúzott vezetékkel. - Ne használja megszakadt vagy sérült elektromos kábellel. - Ne használja szabadban esőben (nedves környezetben). - Ne kapcsolja be, ha víz került a házba. - Ne használja erős mágneses térben. - Ne használja erős rezgésnek kitett helyen.

A határállapotok kritériumai

• Az elektromos kábel kopásának vagy sérülésének ellenőrzése
• A készülék házának sérülése

A műszaki karbantartás típusa és gyakorisága

Karbantartási terv a teszteléshez

A teszteléshez szükséges karbantartási terv a (15) pontban meghatározottak szerint.

A tesztelés gyakorisága

A tesztelés gyakorisága a (17) pontban meghatározottak szerint, a (15) pontban leírtaknak megfelelően.

Az ábrákon látható részek.

A tesztelés gyakorisága (17) az ábrán látható (16) jelű alkatrész (4) jelű részére vonatkozóan.

A (19) jelű alkatrész ábrán látható, és a készülék belsejében található.

A tartozékok listája / alkatrészlista

A tokafah Tapi3i KbluBikneh Kymbictap yuiH apkaaah kon Koprafbibh (15) kniiz.

OpHaTy peti cypeTep 6ap 6eTe KepcetinreH.

ToctaHan Tapi3di Kblwak/Dnckinik KblwakTbI WnHdEnBfe WnHHdeNb PnaHeu WnHHdeNb IpeK OMaCbHa TbIfB3 TaKaBIn TpyaTbHdA 6ypan 6ekity Kepek. AByp Tapi3di KInTne ToctaHan Tapi3di/Dnckinik KaWbIKTbI 6ekEmDeH3.

Te3 KblckbIw raika SDS-e/ie

Kypanapdbn naJanaHcyb3 axapny KypanbiH OHaaybictbyy wHIN KbcBkiW raKaHbH (9) opHbHa Te3 KbckblraKaHb11 naJanaHyfa 60ana.

Te3 Kbcbl Comblb1 (11) TeK axkapany Hemece Kecy wen6epimen naDanahy Mymkin.

B3bIMMaFAMH Minci3 Te3 KbicKbiW raiKaCbH naaHaHaHbHbI3 (11).

Bypan KOIOJa XbIaam KbcIy CombHbHbH Jka3bIraH XaFb1 (11) axapnay dncicine Kepcetneyihe Ke3 XeTki3iH3;6aftTama HneKctik 6enrire (24) Kepcetyi Tnic cypetih KapaHbI3.

178|Ka3aKa

AkapnaywnHdieni(1) 6ekityyinwnHndenbdi 6ekity tymecin bacHy3. Te3 KbiCki raiKaHbi 6ekemdeyuih axapnay DnCKicin Kyw canbin cafat TinHH 6aftbImeh 6ypah3.

Dypbc6ekitireh, 3aKbIMdaMmaFaH Te3 Kblcki raiKaHb1 cakHaHb caFtTinHi6 aBbIbHa kapcb6pay apkbIbI bIfApyfa6onadbl. Ekaan KaTb1 6ekmdenren Te3 KbiickblraKaHb1 ticteyikneH 6ypan anMaHb3,eKi6yipnK teciri 6apraKa kinti nndanaHb13.RaKa kINTIH cypeTe ciImeOpHaTbHb3.

Kapamdbiterictey Kypalbl

OcbHyckaynbKaTkaKofapbdaatanetireh 6apnbK terictey KypaIapbH naIdanaHyfa 6oIaIbI.

PnndanaHbIaBTHericTey KypanapabHbHpyKcTetiren aHaHbIMdap CaHb [MH]HEmece aHaHJy KblJaMaDblFbl [M/c] TMeHe 6epinre HKeTeeri MHepeHem 6oNMaybKepek.

CoHbKaTH tericTey KpaIbIbHJ XaNcBpMaCbIHda KepcTeINRe pyKcat erInre aHaIbIMap caHbIH Hemece aHany KbIaNdAMdbfBn CaKaTaHb3.

MaKc. [MM] [MM]
D b d [MnH]				1] [M/c]
180	8	22,2	8500	80
230	8	22,2	6600	80
180	-	-	8500	80
230	-	-	6600	80
100 30 M 14 8600 45

Változtatható intenzitású elektromos kúravezeték, dugaszolóaljzattal ellátott.

A 90°-os könyökidomok reduktorai. A csavarok meghúzásakor a csavarmenetes furatokba, a menetekbe, a csavarokba és a csavaranyákba kenőanyagot kell juttatni, és a meghúzási nyomatékot (21) a gyártó előírásai szerint kell alkalmazni.
