NAVODILA ZA UPORABO GWS 2200230 H Professional BOSCH

Zašitna hauba za bruşenje

Postavite zašitnu haubu(5) na vrat vretena. Prilagodite poziciju zašitne haube (5) zahtevima postupka rada i fiksirajte zašitnu haubu (5) zavrtnjem za fiksiranje(6).

▶ Podesite zašitnu haubu (5) tak, da se sprečava letenje varnica u pravcu radnika.

Zastitna hauba za presecanje

Prilikom presecanja sa povezanim sredsvom za brusenje uvek upotrebljavte zastitnu haubu za presecanje (13).
Prilikom presecanja u kamenu morate se pobrinuti za dovoljno usisavanja prašine.

Zastitna hauba za secenje (13) montira se isto kao i zastitna hauba za bruşanje (5).

Usisna hauba za presecanje sa vodecim sinama

Zastitna hauba za secenje (21) montira se isto kao i zastitna hauba za bruşenje (5).

Dodatna rucica

Svoj elektricni alat upotrebljavaje samo sa dodatnom rucicom (3).

Zavrnite dodatnu rucicu(3) u zavisnosti od načina rada desno il levo na glavi prenosnika.

Zastita za ruke

Montirajte za radove sa gumenim brusnim tanjirom (17) ili sa loncarskom/plocastom cetkom/lepezastom brusnom plocom uvek zastitu za ruke (15).

Pričvrstite zašititu za ruke (15) sa dodatnom ručicom (3).

Montiranje brusnih alata

Izvucite pre svih radova na elektricnom alatu mreznitutikač iz uticnice.
Nemojte dodirivati brusne diskove i diskove za presecanje dok se ne ohlade. Prilikom rada diskovi postaju veoma vreli.

Ocistite brusno vreteno(4) i sve delove koji treba da se montiraju.

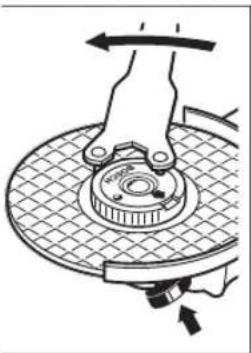

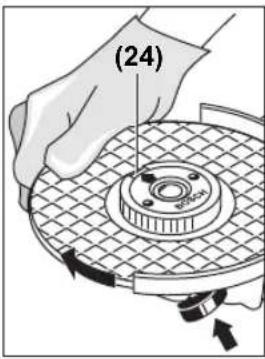

Za cvrsto zatezanje i otpustanje brusnog alata pritsinite taster za aretiranje vretena (1), kako biste ucrstili brusno vreteno.
Aktivirajte taster za blokadu vretena samo u stanju mirovanja brusnog vretena. Elektrici alat se moze inace ostetiti.

Brusni disk/disk za secenje

Obratite pažnju na dimenzije brusnog alata. Prečnik otvora mora da odgovara pirubnici prijemnice. Nemojtde da upotreblavate adaptere ili redukione delove.

Kod primene lijamntsikh ploca za secenje, vodite racuna o tome da se strelice za smer okretanja na lijamntskoj ploci i elektrichnom alatu podudaraju (vidi strelicu za smer okretanja na glavi prenosnika).

Redosled montaze je vidljiv na grafickoj strani.

Za pričívršćivanje brusnog diska/diska za presecanje zavrnite zateznu navrtku (9) i zategnine je pomoću kljuca sa dva otvora, videti odeljak „Navrtka sa bržim zatezanjem".

Prekontrolisite posle montaze alata za brusenje preukljucivanja, da li je brusni alat korektno montiran i moze slobodno da se okrece. Uverite sa da brusni alat na zašitnoj haubi ili drugim delovima ne struze.

U prirubnici prijemnice(7) je oko snopa za centriranje umetnut plastični deo (O-prsten). Ako O-prsten nedostaje ili je ostećen, prirubnica prijemnice mora(7) obavezno da bude zamenjena pre dalje upotrebe.

Lepezasta brusna ploča

in napotkov lahko povzroci elektrichi udar, pozar in/ali hude telesne poskodbe.

Vsa oporzorila in napotke shranite za prihodnjo uporabo. Pojem elektricno orodje v opozorilih se nanaša na elektricna orodja z elektricnim pogonom (z elektricnim kablon) in na akumulatorska elektricna orodja (brez elektricnega kabla).

Delovno mesto naj bo vedno cisto in dobro osvetljeno. Nered in neosvetljena delovna mesta povecajo moznost nezgod.
Elektricega orodja ne uporabljate v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivh tekocin, plinov ali prahu). Elektrica orodja povzrocajo iskrenje, zaradi kateregaa se lahko prah ali hlapi vnamejo.
Med uporabo elektricega orodja poskrbite, da v blizini ni otrok ali drugih oseb. Odvracanje pozornosti lahko povzroci izgubo nadzora nad orodjem.

Elektricna varnost

Priklučni vtč elektricnega orodja se mora prilegati vtčnici. Spreminjanje vtča na kakršen koli način ni dovoljeno. Pri ozemljenih elektricnih orodjih ne uporabljaje adapterskih vtčev. Nespremenjeni vtči in ustrezne vtčnice zmanjsujejo tveganje elektricnega udara.
Izogibaje se telesnenu stiku z ozemljenimi povrsinami, kot so na primer cevi, grelsi, hladilniki in stedilniki. Tveganje elektricega udara je vecje, ce je vaše telo ozemljeno.
Prosimo, da orodje zavarujete pred dezjem ali vlago. Vdor vode v elektricno orodje povecuje tveganje za elektrici ni udar.
▶ Kabel uporablajte pravilno. Kabel zavarujte pred vrocino, oljem, ostrimi robovi ali premikajcimi se deli. Poškodovani ali zapleteni kabli povečujejo tveganje elektricnega udara.
Kadar uporabljate elektricno orodje na prostem, uporabljaje samo kabelske podaljske, ki so primerni za delo na prostem. Uporaba kabelskega podaljska, ki je primeren za delo na prostem, zmanjsuje tveganje za elektrici ni udar.
- Ce je uporaba elektricnega orodja v vlaznem okolju neizogibna, uporabljaje stikalo za zašito pred kvarnim tokom. Uporaba zašcitnega stikala zmanjsuje tveganje elektricnega udara.

Osebna varnost

Bodite pozorni, pazite, kaj delate, in se dela z elektricnim orodjem lotite z razumom. Elektricnega orodja ne uporablajte, ce ste utrujeni oziroma ce ste pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi elektricnega orodja je lahko vzrok za hude telesne poskodbe.

Uporabljate osebno zašcitno opremo. Vedno uporabljate zašcitno za oči. Z uporabo zašcitne opreme, kot so protiprašna maska, varnostni Čevlji, ki ne drsijo, Čelada ali zašcitza za sluh, v ustreznih okolišcinah zmanjsate nevarnost poskodb.
Preprecite nenameren vklop orodja. Pred prikljucitvijo elektricnega orodja na elektricno omreje in/ali na akumulatorsko baterijo in pred dviganjem ali nosenjem se prepričajte, da je elektricno orodje izklopljeno. Če elektricno orodje nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v položaju za vklop, lahko pride do nesrece.
Odstranite vse kluce in izvijace za prilagajanbe orodja, preden orodje vklopite. Kluč ali izvijač, ki ga ne odstranite z vrtečega se dela elektricnega orodja, lahko povzroči telesne poskodbe.
Ne precenjute svojih sposobnosti. Ves Čas trdno stojte in vzdrujte ravnovesje. S tem izboljsate nadzor nad elektrnim orodjem v nepričakovanih situacijah.
Bodite primerno oblecni. Ne nosite ohlapnih oblacil ali nakita. Las, oblacil in rokavic ne priblizujte premikajocim se delom. Ohlapna oblacila, nakit ali dolgi lasje se lahko ujamejo v premikajocse se dele.
Ce imate na voljo naprave za priklop sesalnika za prah ali zbiralne posode, se prepričajte, da so te ustrezno prikljucene. UporabaSYSTEMa za zbiranje prahu laho k zmanjsa nevarnosti, povezane s prahom.

Uporaba in vzdrrzevanje elektricnega orodja

Elektricega orodja ne preobremenjute. Za delo uporabite ustrezno elektricno orodje. Pravo elektricno orodje bo delo opravilo bolje in varneje, in sicer s hitrostjo, za katero je bilo zasnovano.
Elektricega orodja ne uporablajte,ce ga s stikalom ne morete vklopiti in izklopiti. Vsako elektricno orodje, ki ga ni mogoce nadzirati s stikalom, je nevarno in ga je treba popraviti.
Izvlecite vtic iz vtichice in/ali odstranite akumulatorsko baterijo iz elektricnega orodja, preden se lotite nestavljania in menjavanja nestavkov ter preden orodje shrana. Ti preventivni varnostni ukrepi zmanjsajo tveganje za nenamerni zagon aparata.
Ko elektricnih orodij ne uporabljaje, jih shranite izven dosegao otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil za uporabo, elektricnega orodja ne dovolite uporabljati. Elektrica orodja so nevarna, ce jih uporabljo neizkušene osebe.
Poskrbite za redno vzdrrzevanje orodja. Prepričajte se, da so premikajci se deli pravilno poravnani in da

se ne zatikajo ter da deli niso polomljeni. Prav tako preverite, ali je na orodju se kaj drugega, kar bi lahko vplivalo na njegovo delovanje. Ce je elektricno orodje poskodovano, mora biti pred uporabo popravljeno. Slabo vzdriževana elektrica orodja so vrk za mnoge nezgode.

Rezalna orodja naj Bodo vedno ostra in cista. Skrbno negovana rezalna orodja z ostrimi rezalinimi robovi se manj zatikajo in so lazie vodljiva.
Elektricna orodja, pribor, vsadna orodja in podobno uporabljaje v skladu s temi navodili, pri cemer upostevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba elektricih orodij v namene, ki so drugacni od predpisanih, lahko privede do nevarnih situacij.

Servisiranje

Vase elektricno orodje Naj popravlja samo usposobljeno strokovno osbebje, ki nj pri tem uporabi zgolj originalne rezervne dele. S tem boste zagotovili, da bo orodje varno za uporabo.

Varnostna opozorila za kotne brusilnike

Varnostna opozorila za grobo in fino brusenje, šcetakanje zžično krtaco in rezanje

Elektricno orodje je namenjeno finemu in grobemu brusenju, sctekanju z zicno krtaco in rezanju. Preberite in preglejte vsa varnostna opozorila, navodila, slike in specifikacione, ki so prilozeni elektricnemu orodju. Ce spodaj navedenih napotkov ne upostevate, lahko pride do elektricnega udara, pozara in/ali hudih poskodb.
Tega elektricnega orodja ne priporocamo za postopke, kot je poliranje. Izvajanje postopkov, za katere elektricno orodje ni namenjeno, je tvegano in lahko povzroci telesne poskodbe.
Ne uporabljaje nthavkov, ki niso namenjeni zelenemu naicnu uporabe in jih proizvajalec ni odobril. Ce je nastavek mogoce pritrditi na elektrichno orodje, to se ne zagotavlja njegove varne uporabe.
Nazivna hitrost nastavka mora biti majmanj enaka najvisji hitrosti, ki je oznacena na elektricem orodju. Nastavki, ki se vrtijo hitreje od svoje nazivne hitrosti, lahko poćijo in se razletijo.
Zunanzi premer in debelina nastavka morata biti v okviru nazivne zmogljivosti elektricnaega orodja. Nastavkov neustrezne velikosti ni mogoce ustrezno voditi ali nadzorovati.
Za ustrezno montazo se mora nastavek ujemati z navojem vretena brusilnika. Pri nastavkih, ki se jih namesti s prirobnicami, se mora luknja debla nastavka ujemati s premerom prirobnice. Nastavki, ki niso skladni s strojno opremo za namestitev, pri uporabi ne bodo stabilni, prekomerno bodo vibrirali in morda tudi ušli izpod nadzora.
Ne uporabljajte poskodovanih nastavkov. Pred vsako uporabo preverite, da na nastavku, npr. brusilni

plošci, ni odrezkov ali razpok, da na podpornem
krozniku ni razpok, raztrganin ali znakov obrabe in da
naŽični krtaci ni slabo pritrjenih ali razpokanih Žic. Če
elektricno orodje ali nastavek pade na tla, preverite,
ali se je poskodoval, oziroma namestite neposkodovan
nastavek. Po pregledu in namestitvi nastavka se vi in
vsi prisotni odmaknite od ravnine vrteçega se
nastavka, elektricno orodje pa njeno minuto deluje
pri polni hitrosti brez obretenitve. Če so nastavki
poskodovani, se bodo v tem casu razleteli.

• Nosite osebno zašcitno opre mo. Glede na nacin uporabe uporabite zašcitni vizir, zašcitna očala ali zašcitto za oči. Po potrebni nosite protiprašno masko, zašcitto za sluh, rokavice in predpasnik, ki lahko zadrži ostre delce oziroma delce obdelovanca. Zašcitza za oči mora biti zmožna zaustaviti leteče delce, ki nastanejo pri različnih delih. Protiprašna maska in respirator morata biti zmožna filtrirati delce, ki nastajajo med delom. Daljsa izpostavljenost glasnemu hrupu lahko povzroci izgubo sluha.
  Vsi prisotni naj se zadrzujejo na varri razdalji od delovnega območja. Vsak, ki vstopi v delovno območje, mora nositi osebno zašcitno opremo. Delci obdelovanca ali okvarjen nastavek lahko odletijo in povzroćijo poskodbo tudi izven neposrednega delovnega območja.
  Med delom, pri katerem lahko pride do stika rezalnegastavka s skrito zico ali lastnim kablon, elektricno orodje drzite samo za izolirane rocaje. Ob stiku rezalnegastavka z zico pod napetostjo se lahko elektricna napetost prenese na kovinske dele elektricnegora odja, uporabnik pa lahko ob tem dozivi elektrici udar.
  ▶ Kabel ne sme biti blizu vrtecega se nastavka. Če izgubit nadzor, se lahko kabel prereze ali raztrga, vašo dlan ali roko pa lahko povlece v vrteci se nastavek.
  Elektricega orodja nikoli ne odlagajte, preden se nastavek povsem ne preneha vrteti. Vrteci se nastavek lahko zagrabi povrsino, vi pa izgubite nadzor nad elektricim orodjem.
  Elektricega orodja ne vklaplajte, ko ga nosite ob strani. Ob nenamernem stiku bi vrteci se nastavek lahko raztrgal vaša oblačila in se zarezal v vase telo.
  Redno cistite prezračevalne odprtine elektricnega orodja. Ventilator motorja povlěce prahr v ohišje, pretirano kopičenje kovinskega prahu pa lahko povzroci nevarnosti v zvezi z elektricno energijo.
  Elektricnegarodja ne uporabljaje v blizini vnetljivih materialov. Zaradi isker bi seti materiali lahko vneli.
  Ne uporablajte nastavkov, ki zahevajo uporabo hladilnih tekocin. Uporaba vode ali drugih hladilnih tekocin lahko povzroci elektricni udar, ki je lahko tudi smrten.

Povratni udarec je nenaden odziv na zagozdeno vrteco se plošco, podporni krožnik, krtaco ali kateri koli drug

218|Slovenšcina

nastavek. Zagozditev povzroci nenadno blokado vrtecega se nastavka, elektricno orodje, ki je ušlo izpod nadzora, pa se odbije v nasprotni smeri vrtenja nastavka na mestu zagozditatev.

Na primer: cse brusilna plošca zagozdi v obdelovanec, lahko rob plošce zareze v povrsino materiala, zaradi cesar plošca izskovi ziroma zaradi cesar pride do povratnega udarca. Plošca lahko izskovi v smeri proti uporabniku ali stran od njega, odvisno od smeri vrtenja na tocki zagozditev. V taksnem primuru se lahko brusilna plošca tudi zlomi. Povratni udarec je posledica napacne uporabe in/ali nepravilnih delovnih postopkov ali pogojev. Izognete se mu lahko z ustreznimi previdnostimi ukrepi, ki so naveneni spodaj.

Elektricno orodje vedno trdno drzite, telo in roko pa imejte v položaju, ki vam omogoca, da zadrzite povratni udarec. Za najveci nadzor nad povratnim udarcem ali zagonskim navorom vedno uporabljaje dodatni rocjaj, ce je ta na voljo. Uporabnik lahko zagonski navor ali povratni udarec ochrani pod nadzorom, ce uposteva ustrezne varnostne ukrepe.
Dlani nikoli ne pomikajte v blizino vrtecega se nastavka. Nastavek lahko izskovi proti vaši dlani.
S telesom ne posegajte v obmocej, kamor bi se elektricno orodje ob povratnem udarcu lahko izmaknilo. Ob povratnem udarcu se bo orodje izmaknilo v nasprotni smeri vrtenja plošće na mestu zagozditve.
Pri obdelovanju vogalov, ostrih robov itd. bodite posebej previdni. Izogibajte se odbojem in zagozditvam nestavka. Pri kotih, ostrih robovih ali spodrsavanju se vrteci nastavek pogosto zagozdi, kar povzroci izgubo nadzara ali povratni udarec.
Na orodje ne namestite verizne zage,rezila za rezbarjenje ali nazobcane verizne zage. Pri takih rezilih so povratni udarci in izguba nadzora pogosti.

Posebna varnostna opozorila za grobo brusenje in rezanje

Uporablajte samtakse vrste plosk,ki ustrezajo vaisi elektrici napravi in posebne zacitnePokrove zanje. Plosk,ki ne ustrezajo elektrici napravi,ni mogoce ustrezno zacititi, zato je njihova uporaba nevarna.
Brusilno povrsino ugreznjenih srednjih ploš je treba namestiti pod ravnino zašcitnega Pokrova. Nepravlno naměsčenih plošć, ki segajo skozi ravnino zašcitnegaPokrova, ni mogoce ustrezno zašcititi.
ZascitniPokrov mora biti varno pritrjen na elektrichno napravo in namescen v položaj, ki zagotavlja najvisjo stopnjo varnosti tako, da je odkrit cim manjsi del plošce, ki je obrnen proti uporabniku. ZascitniPokrov uporabnika siti pred odolmjenimi delci plošce, nenamernim stikom s plosco in iskrami, zaradi katerih bi se lahko vnela oblačila.
Plošće se lahko uporablja le za odobrene nacine uporabe. Na primer: z robom plošće za abrazivno rezanje ne izvajte grobega bruşanja. Plošće za abrazivno rezanje so namenjene perifernemu bruşenju, v

primeru stranskih obremenitev pa se te plošće lahko razletijo.

Vedno uporablajte neposkodovane prirobnice ustreznih velikosti in oblike za izbrano plosco. Ustrezne prirobnice podpirajo plosco in tak zo manjsujujo verjetnost, da bi se ta razbila. Priobnice za rezalne plosce se lahko razlikujejo od prirobnic za brusilne plosce.
Ne uporabljate obrabljenih plošc z drugih, vecijh orodij. Plošc, ki so namenjene vecjim elektricnim orodjem, niso ustrezne za hitrejsa, manjsa orodja in se pri uporabi lahko razletijo.

Dodatna varnosta opozorila posebej za rezanje

Ne blokirajte rezalne plošće in je ne preobremenjujte. Ne poskušajte zarezati pregloboko. Preobrenimenitev plošće poveča verjetnost upogibanja in zvjanja plošće med rezanjem, zaradi cesar se ta lahko zlomi ali izmakne.
Vase telo naj ne bo visti liniji kot vrteca se plošca ali za njo. Ce se plošca med delom vrti stran od vas, se lahko plošca in elektricno orodje pri morebitnem povratnam udarcu izmaketa neposredno proti vamp.
Ce se plošca zatika ali se iz kakrsnega koli razloga med rezanjem zaustavlja, izklopite elektricno orodje in ga ne premikajte, dokler se rezalna plošca popolnama ne zaustavi. Rezalne plošce nikoli ne poskusajte odstraniti iz zareze, ko se plošca premika, saj lahko pride do povratnega udarca. Ugotovite, kaj je vzrok za upogibanje plošce in ustrezno ukrepajte.
Postopka rezanja ne nadalujte, ko je plošca v obdelovancu. Pocakajte, da plošca doseze polno hitrost in jo nato previdno vstavite v zarezo. Ce elektrico orodje ponovno zaženate v obdelovancu, se plošca lahko upogne, izskovi ali pa pride do povratnega udarca.
Da zmanjsate verjetnost zagozditive ali povratnega udarca, podprite plošce ali vsak večji obdelovanec. Veliki obdelovanci se pogosto povesijo pod lastno težo. Nosilce je treba namestiti pod obdelovanec v blizini linije rezanja in blizu robov obdelovanca na obeh straneh plošce.
Pri izrezovanju odprtin v stene ali druga nevidna obmoja bodite se posebej previdni. Plošca lahko med prodiranjem prereze plinsko ali vodovodno cev, elektricno napeljavo ali predmete, kar lahko povzroci povratni udarec.

Posebna varnostna opozorila za postopek finega brusenja

Ne uporablajte brusilnegapapirjas prevelikim premerom. Pri izbirbrusilnegapapirjupaostevejte navodila proizvajalca. Brusilni papir, ki je vecji od brusilnegakroznika, se lahko raztrga in povzroci, da se plośc zagozdi in raztrga, ter tudi povratni udarec.

Posebna varnostna opozorila za postopek šcetakanja z zično krtaco

Upostevejte, da tudi med obicajnim sctekanjem krtaca Iahko pusca zi cate sctine. Ne preobremenjute

Zicne krtace. Zicnate sctine lahko zlahka prodrejo skozilahka oblaclila ali kozo.

Ce je pri sctekanju z ziico krtaco priporocljiva uporaba zacitnega Pokrova, ne dovolite, da pride do stika med ziico ploso ali krtaco in zacitnimPokrovom. Premer ziene ploso ali krtace se lahko poveca zaradi delovne obremenitve in centrifugalnih sil.

Dodatna varnostna opozorila

Nosite zašcitna očala.

Za iskanje skritih oskrbovalnih vodov uporabljate ustrezne iskalne naprave ali se o tem pozanimajte pri lokalmem podjetju za oskrbo z vodo, elektriko ali plinom. Stik z elektricnim vodom lahko povzroci pozar ali elektrici udar. Poškodbe na plinovodu so lahko vrozka eksplozijo, vdor v vodovodno omreže pa lahko povzroci materialno škodo ali elektrici udar.
Brusilnih in rezalnih plošc se ne dotikajte, dokler se ne ohladijo. Plošc se med delom močno segrejo.
Ko pride do prekinitve oskrbe z elektricno energijo, npr. zaradi izpada elektricnega toka ali izvleka omreznega vtica, sprostite stikalo za vklop/izklop in ga potisnite v položaj za izklop. S tem preprecite nenadzorovan ponovni zagon.
Zavarujte obdelovanec. Obdelovanec bo proti premikanju bolje zavarovan z vpenjalnimi pripravami ali s primezem, kot ce bi ga drzali z roko.

Opis izdelka in njegovega delovanja

Preberite vsa varnostna opozorila in navodila. Neupostevanje varnostnih opozoril in navodil lahko povzroci elektrichi udar, pozar in/ali hude poskodbe.

Upostevajte slike na začetku navodil za uporabo.

Uporaba v skladu z namenom

Elektricno orodje je namenjeno rezanju, grobemu brusenju in šćetkanju kovinskih in kamnitih materialov brez uporabe vode.

Za rezanje z vezanimi brusilnimi sredstvi morate za rezanje uporabitiPOSEben zašcitniPokrov.

Pri rezanju kamna morate poskrbeti za zadostno odsesavanje prahu.

Z dovoljenimi brusilnimi sredstvi lahko elektricno orodje uporabljate za brusenje z brusilnim papirjem.

Komponente na sliki

Ostvilcenje component, ki so prikazane na sliki, se nanaasa prikaz elektricega orodja na strani z grafiko.

(1) Tipka za blokado vretena
(2) Stikalo za vklop/izklop
(3) Dodaten rocaj (izolirana prijemalna povrsina)
(4) Brusno vreteno
(5) ZašcitniPokrov za brusenje
(6) Pritrdilni vijak za zaščitniPokrov
(7) Vpenjalna prirobnica s tesnilim obrockom
(8) Brusilni kolut
(9) Pritezna matica
(10) Ključ zá dve luknjì za pritezno matico
(11) Hitrovpenjalna matica SDS-clip A
(12) Loncasti brus iz karbidne trdine
(13) ZašcitniPokrov za rezanje
(14) Rezalna plošča
(15) Zašcita za roke ^A|A
(16) Distancne podlozke A
(17) Gumijast brusilni kroznik
(18) Brusilni list
(19) Okrogla matica
(20) Lončasta šcetka
(21) Pokrov za odsesavanje za rezanje z vodili
(22) Diamantna rezalna plošča
(23) Ročaj (izolirana prijemalna povrsina)

A) Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del naSega programa pribora.

Tehnici ni podatki

Kotni brusilnik GWS 2200-180 H GWS 2200-230 H
Številka izdelka	3 601 H51 X..	3 601 H52 X..
Nazivna moč W 2200 2200
Izhodna moč W 1380 1380
Nazivno stevilo vrtljajev min	-1	8500 6600
Maks. premer brusilne plošće mm 180 230
Navoj brusilnegа vretena M 14 M 14
Maks. dolžina navoja brusilnegа vretena mm 25 25
Teža po EPTA-Procedure 01:2014

220|Slovenscina

Kotni brasilnik GWS 2200-180 H GWS 2200-230 H

-z dodatnim rocajem, ki blazi tresljaje kg 5,1 5,1
- z dodatnim standardnim ročajem kg 5,0 5,0

Razred zašite pred el. udarom / II / II

回

回

Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in drzavno specificihih izvedbah lahko te navedbe varirajo.

Samo za elektricna orodja brez omejitve zagonskega toka: med zagonom lahko pride do katkotrajnih padcev napetosti. Ce so pogoji elektricnega omreza neugodni, lahko to negativno vpliva na druga orodja. Pri impedancah elektricnega omreza, ki so nizje od 0,25 ohmov naj ne bi prihajlo do motenj.

Podatki o hrupu/tresljajih

Podatki o emisijah hrupa, pridobljeni v skladu s standardom EN 60745-2-3.

A-vrednotena raven hrupa za elektricno orodje obicajno znaša: raven zvočnega tlaka 92 dB(A); raven zvočne moci 103 dB(A). Negotovost K=3 dB.

Raven tresljajev, podana v teh navodilih, je bila izmerjena v skladu s standardiziranim merilnim postopkom in se lahko uporablja za primerjavo elektrichnih orodij med seboj.

Primerna je tudi za začasno oceno obretenjenosti s tresljaji.

Navedena raven tresljajev je dolocena na osnovi glavnega nacina uporabe elektricnega orodja. Ce se elektricno orodje uporablja v druge namene, z drugačnimi nastavki ali pri nezadostnem vzdřeovanju, lahko raven tresljajev odstopa. To lahko obremenjenost s tresljaji v obdobju uporabe obcutno poveča.

Zanatanchejsooceno obremenjenosti tresljami morate upostevati tudi cas, ko je orodje izklopljeno, inCAS, ko orodje deluje, vendar dejansko ni v uporabi. To lahko obremenjenost s tresljami v obdobju uporabe obcutno zmanjsa.

Dolcite dodatne varnostne ukrepe za zaicto uporabnika pred vplivi tresljajev, npr. vrdzevanje elektricnegara odjia in nastavkov, segrevanje rok, organizacija delovnih postkopov.

Montaža

Namestitev zašcitnega nastavka

Pred začetkom kakrsnih koli del na elektricnem orodju izvlecite omrežni vtic iz vticnice.

Opomba: po lomu brusilnega koluta med obratovanjem ali pri poskodovanju prijemal na zašcitinemPokrovu/na elektrčem orodju, morate elektrčno orodje takoj poslati na servsno službo; naslovi so navedeni v odstavku „Servisna služba in svetovanje glede uporabe".

ZaščitniPokrov za brusenje

ZaščitniPokrov(5)namestine na steblo vretena.Položaj zaščitnegapokrova(5)prilagodite svojemu delu in pritrdite zaščitniPokrov(5)z nastavitvenim vijakom (6).

Nastavite zašcitniPokrov (5) tako,da se prepreci izmet isker v smer uporabnika.

ZaščitniPokrov zarezanje

Pri rezanju zvezanimi brusilnimi sredstvi vedno uporabljale zašcitniPokrov za rezanje (13).
Pri rezanju kamna morate poskrbeti za zadostno odsesavanje prahu.

ZašcitniPokrov za rezanje (13) se namesti takotok zašcitniPokrov za brusenje (5).

Pokrov za odsesavanje za rezanje z vodili

Pokrov za odsesavanje za rezanje z vodili (21) se namesti tako kot zašcitniPokrov za bruşanje (5).

Dodatni ročaj

Svoje elektricno orodje uporabljaje zgolj z dodatnim rocajem (3).

Dodatni rocaj (3) privijte glede na nacin izvajanja dela desno ali levo od glave gonila.

Zaščita za roke

Za izvajande dela z gumjastim brusilnim kroznikom (17) ali z loncasto scteko/kolutno sctko/lameln o brusilno ploso montiraje vedno tudi zašito za roke. (15).

Zašcito za roke (15) pritrdite skupaj z dodatnim ročajem (3).

Namestitev brusilnih pripomočkov

Pred začetkom kakršnih koli del na elektricnem orodju izvlecite omrežni vtic iz vticnice.
Brusilnih in rezalinih plošc se ne dotikajte, dokler se ne ohladijo. Plošc se med delom močno segrejejo.

Ocistite brusilno vreteno (4) in vse dele, ki jih je treba montirati.

Za vpenjanje in sprostitev brusilnih nastavkov pritisnite tipko za zaklep vretena (1), da prisrdite brusilno vreteno.
Tipko za zaklep vretena pritiskajte le, ko brusilno vreteno miruje. V nasprotnem primuru se lahko elektricno orodje poskoduje.

Brusilna/rezalna plošca

Upostevalje dimenzije brusilinih nastavkov. Premer luknjemora ustrezati vpenjalni prirobnici. Ne uporabljajeadapterjev ali reducirnih elementov.

Ce uporabljate diamantne rezalne plošc, bodite pozorni, da se pusčica smeri vrtenja na diamantni rezalni plošci in smer

vrtenja elektricnega orodja (glejte puscico smeri vrtenja na glavi gonila) ujemata.

Vrstni red primontazi je prikazan na strani z graficnim prikazom.

Za pritrditev brusilne/rezalne ploše privijte zatezn o matico (9) in jo zategnite s ključem za dve luknj, glejte odstavek "Hitrovpenjalna matica".

Po montaži brusilnega orodja pred vklopom preverite, ali je brusilno orodje pravilno montirano in ali se lahko prosto vrti. Poskrbite, da se brusilno orodje ne dotika zašcitnegаPokrova ali drugih delov.

V vpenjalni prirobnici (7) je okrog centirnega venca namescen plasticni del (tesnilni obrocek). Ce tesnilnega obrocka ni ali pa je ta poskodovan, je treba pred nadalnjoo uporabo obvezno zamenjati vpenjalno

prirobnico (7).

Lamelna brusilna plošča

Zadeloz lamelnobrusilnplošcoje trebavednomamestiti zašcito za roke (15).

Gumijasti brusilni kroznik

Zadelo z gumijastim brusilnim kroznikom (17) je treba vedno namestiti zašcit o za roke (15).

Vrstni red pri montaži je prikazan na strani z graficnim prikazom.

Pred montažo gumijastega brusilnega kroznika (17)
namestite 2 distancni podložki (16) na brusilno vreteno (4).
Privijte okroglo matico (19) in jo zategnite s ključem za dve luknji.

Loncasta sctetka/kolutna sctetka

Zadelozloncasto sctkoali kolutno sctko je treba vednomanestiti zašito zaroke (15).

Vrstni red pri montaži je prikazan na strani z graficnim prikazom.

Loncasto scteko/kolutno scteko je treba priviti takoto globoko na brusilno vreteno, da bo prirobnica brusilmega vretena na koncu navoja brusilmega vretena namescena tesno ob nastavku. Zategnite loncasto scteko/kolutno scteko z viliicastim kljucem.

Hitrovpenjalna matica SDS-clic

Za preprosto menjavo brusilnegastavka brez uporabe drugih orodij lahko namesto zatezne matice (9) uporabite hitrovpenjalno matico (11).

• Hitrovpenjalna matica (11) je primerna samo za brusilne ali rezalne plošće.

Uporabljaje le brezhibno, neposkodovanohitrovpenjalno matico (11).

Pri privijanju pazite na to, da stran z napisom nahitrovpenjalni matici (11) ne bo obrjena proti brusilni plosci; puscica mora biti obrjena proti indeksni oznaki (24).

Pritisnite tipko za blokado vretena (1) za blokado brusilnega vretena. Ce zeilite hitrovpenjalno matico zategniti, privijte brusilno plošćmočno v desno.

Ustrezno pritrjeno in
neposkodovano
hitrovpenjalno matico lahko
rochno odvijete z vrtenjem
narebricenega obroca v
levo. Zategnjene
hitrovpenjalne matice
nikoli ne odvijajte s
klešcami, ampak
uporabite ključ za dve
luknji. Ključ za dve luknji
namestite takot, kot je
prikazano na sliki.

Dopustni brusilni nastavki

Uporabljate lahko vse brusilne nastavke, ki so navedeni v teh navodilih za uporabo.

Dopustno stevilo vrtljajev [min] oz. obodna hitrost [m/s] uporabljenih brusilnih nastavkov mora ustrezati vsaj podatkom v naslednji preglednici.

Zato upostevajte dopustno stevilo vrtljajev oz. obodnhitrost na etiketi brusilega nastavka.

maks. [mm] [mm]
D b d [min]				1] [m/s]
b	180	8	22,2	8500	80
	230	8	22,2	6600	80
D	180	-	-	8500	80
	230	-	-	6600	80

10030M14860045

Obracanje glave gonila

Pred začetkom kakršnih koli del na elektrichnem orodju izvlecite omrežni vtic iz vticnice.

Glavo gonila lahko vrtite v korakih po 90^ S tem lahko stikalo za vklop/izklop v posebnih delovnih primerih prestavite v ugodnejsi položaj, kjer bo rokovanjeznjim laze, npr. pri rezanju sPokrovom za odsesavanje z vodili (21) ali za levicarje.

Do konca odvijte 4 vijake.

Previdno prestavite glavo gonila v novi položaj tako, da je nsnamete z ohisja. Ponovno zategnite 4 vijake.

Odsesavanje prahu/ostruzkov

Prah nekaterih materialov, npr. svincenega premaza, nekaterih vrst lesa, mineralov in kovin je lahko zdravju skodljiv. Stik s kozo ali vdirhavanje taksnega prahu lahko povzroci alergijske reakcije in/ali obolenja dihal uporabnika ali oseb v blizini.

Dolocene vrste prahu kot nth. prah hrastovine ali bukovja veljao za kancerogene, se posebej v kombinaciji z drugimi snovmi, ki so prisotne pri obdelavi lesa (kromat, zacitno sredstvo za les). Materiale z vsebstoj azbesta smejo obdelovati le strokovnjaki.

• Ce je mogoce, uporabljajte sesalnik, ki je primeren glede na vrsto materiala.
• Poskrbite za dobro zračenje delovnega mesta.
• Priporocam, da nosite zašcitno masko za prahs filtrirnim razredom P2.

Upostevaje veljavne nacionalne predpise za obdelovalnemateriale.

Preprecite nabiranje prahu na delovnem mestu. Prah se lahko hitro vname.

Delovanje

Uporaba

Upostevajte omreznopapot! Napetost vira elektricne energije se mora ujemati s podatki na oznacevalni tablici elektricega orodja. Orodje, ki je oznaceno z 230 V, lahko prikljucite tudi na napetost 220 V.
Orodje drzite sam za izolirane povrsine rocaja in dodatnegarocaja. Nastavek lahko pride v stik skritimi omreznimi napeljavami ali lastnim elektricnim kablom.Stik z napeljavo,ki je pod napetostjo,lahko povzroci, da so tudi kovinski deli orodja pod napetostjo, kar lahko povzroci elektrici udar.

Pri uporabi elektricnega orodja s prenosnimi generatorji, ki nimajo zadostne rezevare moci oz. nimajo primerne regulacije napetosti zo jacitvijo zagonskega toka, lahko pride do izgube moci ali netipičnega obnašanja pri vklopu.

Preverite, ali so generatorji toka, ki jih uporabljate, primerni za uporabo, se posebej glede omreznapetosti in frekvence.

Vklop/izklop

Zavklop elektricega orodja potisnite stikalo za vklop/izklop (2) naprej in ga nato pritisnite.

Za blokado stikala za vklop/izklop (2) potisnite stikalo za vklop/izklop (2) se nekoliko naprej.

Za izklop elektricnega orodja stikalo za vklop/izklop (2) izpustite oz. ce je blokirano, pritisnite stikalo za vklop/izklop (2) za kratek cas in ganato izpustite.

Stikalo v izvedbi brez blokade (v dolocenih drzavah):

Zavklop elektricega orodja potisnite stikalo za vklop/izklop (2) naprej in ga nato pritisnite.

Za izklop elektricnega orodja izpustite stikalo za vklop/izklop (2).

Pred uporabo preverite brusilne nastavke. Brusilni nastavek mora biti brezhibno namescen, takdo se lahko prosto vrti. Izvedite preizkusni tek orodja takto, da ga pustite delovati vsaj 1 minuto brez obremenitve. Ne uporabljaje poskodovanih brusilnih nastavkov ai takshin, ki niso okrogli ali se treseo. Po skodovani brusilni pripomocki se lahko razletijo in povzrocijo poskodbe.

Navodila za delo

Pred začetkom kakrsnih koli del na elektricnem orodju izvlecite omrežni vtic iz vticnice.
Previdno pri izvajanju rezov v nosilne stene, glejte odstavek ,Opozorila glede statike".
Ce obdelovanec ni dovolj tezak, da bi lahko sam od sebe nepremicno stal na povrsini, ga vpinite.
Elektricnega orodja ne obremenite takmočno, da bi se zaustavilo.
Pustite, da elektricno orodje po veliki obrenenitvi se nekaj minut deluje v prostem teku. Tako se nastavek ohladi.
Brusilnih in rezalnih plošc se ne dotikajte, dokler se ne ohladijo. Plošc se med delom močno segrejo.
Ne uporabljaje elektricnega orodja skupaj s stojalom za rezalno brusenje.

Opomba: ce orodja ne uporabljate, izvlecite vtic iz vticnice. Ce je elektricno orodje priklujceno na elektricno omrezej, potem tudi v izklopljenem stanju porablja manjso kolicino elektricnega toka.

Rezalne plošće

Za kosmačenje nikoli ne uporablajte rezalnih plošć.

Pri grobem brusenju dosezete najboljsi rezultat, ko orodje postavite pod kotom od 30^ do 40^ . Srednje mochno pritiskajte na elektricno orodje ter ga premikajte sem ter tja. Tako se obdelovanec ne segreje, ne spreneni barve in ne pride do nastanka brazd.

Lamelna brusilina plošča

Z lamelno brusilno plosco (pribor) lahko obdelujete tudi zaobljene povrsine in profile. Lamelne brusilne plosce imajo v primerjavi z obicajnimi brusilnimi ploscami bistveno daljso

živiljenjsko dobo, nizjo raven hrupa in nizje temperature brusenja.

Rezanje kovine

Pri rezanju zvezanimi brusilnimi sredstvi vedno uporablajte zašcitniPokrov za rezanje (13).

Pri rezanju orodje potiskajte srednej močno in potiskanje prilagajte obdelovancu. Na rezalno plošćne pritiskajte premočno, se ne zatikajte z njo in ne oscilirajte. Rezalne plošće, ki se ne vrti enakomerno, ne skušajte izravnati s pritiskanjem na drugo stran.

Elektricno orodje je treba
ves cas voditi proti smeri
delovanja. Sicer obstaja
nevarnost, da ga
nenadzorovano potisnete
iz reza. Pri rezanju profilov
in stirirobih cevi je najbolje,
da začnete z rezanjem na
mestu z majmanjsim
premerom.

Rezanje kamma

Pri rezanju kamna morate poskrbeti za zadostno odsesavanje prahu.
Nosite zašcitno masko proti prahu.
Elektricno orodje je dovoljeno uporabljati zgolj za suho rezanje/suho bruşanje.

Za rezanje kamna priporocamo uporabo diamantne rezalne plosce.

Pri uporabiPokrova za odsesavanje za rezanje z vodili (21) mora biti sesalnik primeren za odsesavanje kamenega prahu. Bosch ima ustrezne sesalnike v ponudbi.

Vkljucite elektricno orodje in ga s spednjim delom vodila namestite na obdelovanec. Srednje močno potiskajte elektricno orodje in potiskanje prilagajte obdelovancu. Pri rezanju posebej trdih obdelovancev, npr. betona z visoko vsebstoj proda,

se lahko diamantna rezalna plošca pregreje in takoposkoduje. Jasenznak za to je močno iskrenje, ki spremljarezanje z diamantno rezalno plošco.

V tem primuru rezanje prekinite in pustite diamantno rezalno plošćo ekaj ča设计方案 delovati v prostem tekuz majvisjm stevilom vrtljajev, da se ta ohladi.

Obcutno pocasnejse rezanje ali izrazijejskrenje sta znak, da je diamantna rezalna plošca otopela. Plošco v taksnem primeru nabruse s kratkimi rezi v abrazivne materiale, kot je pešcenec.

Opozorila glede statike

Izvajanje rezov v nosilne stene je podvrzeno standardu DIN 1053 del 1 ali zakonskim dolocilom v posameznih državah. Te predispise je treba upostevati. Pred začetkom

dela se posvetujte z odgovornim statikom, arhitektom ali pristojnim gradbenim nadzornikom.

Vzdrževanje in servisiranje

Vzdrzevanje in cischenje

Pred začetkom kakršnih koli del na elektricnem orodju izvlecite omrežni vtic iz vticnice.
Skrbite za cistoco elektricnega orodja in prezračevalnih utorov, da lahko dobro in varno delate.
V ekstremnih pogojih uporabe vedno uporabljaje odsesovalno pripravo (ce je to mogoche).Redno izpihujte prezracevalne reze in orodje prikljucite prek tokovnega zašcitnegaa stikala (PRCD).Prevodni prah, ki nastane pri obdelavi kovin, se lahko nabira v notranjosti elektricnegara orodja. Pri tem se lahko poskoduje zašcitna izolacija elektricnegara orodja.

Pribor skrbno skladisčite in uporabljaje.

Ce morate zamenjati priključni kabel, storite to pri servisu Bosch ali pooblascenem servisu za elektricna orodja Bosch, da ne pride do ogrožanje varnosti.

Servisna sluzba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprasnja glede popravila in vzdřevanja izdelka ter nadomestnih delov. Tehnicke skice in informacije glede nadomestnih delov naidete na: www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprasanja o nasih izdelkih in pripadajocem priboru.

Ob vseh vprasanjih in narocilih rezervnih delov obvezno navedite 10-mestno stevilkno na tipski ploscici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovskova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

www.bosch.si

Odlaganje

Elektricno orodje, pribor in embalzo je treba dostaviti v okolju prijazno ponovno predelavo.

Elektrichnih orodij ne odvrzite med gospodinjske odpadke!

Zgolj za države Evropske unije:

V skladu z evropsko Direktivo 2012/19/EU o odpadni elektrichi in elektronski opremi (OEO) in njeni urensniciti v nacionalnem pravo se morajo elektrica orodja, ki niso vec uporabi, loceno zbirati ter okolju prijazno reciklirati.

Hrvatski

Sigurnosne napomene

Opé upute za sigurnost za elektricne alate

UPOZORENJE Treba prociati sve napomene o sigurnosti i upute. U slucaju

nepostivanja napomena o sigurnosti i uputa moze doci do strujnog udara, pozara i/ili teske ozljede.

Posebna sigurnosna upozorenja za bruşenje celichnom Četkom

Imajte na umu da ziçane Čekinje ispadaju s Četke i pri uobićajenoj upotrebi. Pazite da ne preopteretite ziice prejakim pritiskanjem Četke Ziçane Čekinje lako probijaju laganu odjecu i/ili kozu.
Ako je za brusenje ziicanom cetkom preporucena upotreba stitnika, pripazite da tanjurasta ili loncasta cetka ne dodiruje stitnik. Tanjuraste i loncaste cetke mogu se, zbog sile pritiska i centrifugalnih sila, povecati u promjeru.

Pazljivo uskliadistite i postupajte s priborom.
