NÁVOD NA OBSLUHU 122HD61 HUSQVARNA

3. Kryt zapaľovacej sviečky a zapaľovacia sviečka

20. Kombinovaný kľúč

Popis výrobku Tento výrobok je plotostrih so spaľovacím motorom. Plánované použitie Výrobok slúži na orezávanie konárov a vetvičiek. Výrobok nepoužívajte na iné účely. Symboly na výrobku (Obr. 2) UPOZORNENIE! Tento výrobok je nebezpečný. V prípade neopatrného a nesprávneho použitia výrobku môže dôjsť k zraneniu alebo usmrteniu obsluhy alebo osôb v okolí. V záujme predchádzania zraneniam obsluhy a osôb v okolí si prečítajte a dodržiavajte všetky bezpečnostné pokyny v návode na obsluhu. (Obr. 3) Skôr než začnete produkt používať, pozorne si prečítajte návod na obsluhu a dôsledne sa oboznámte s pokynmi. (Obr. 4) Používajte schválené prostriedky na ochranu sluchu a ochranu očí. (Obr. 5) Používajte schválené ochranné rukavice. (Obr. 6) Používajte odolné protišmykové topánky. (Obr. 7) Emisie hluku do okolia podľa európskej smernice 2000/14/EÚ a legislatívy v štáte New South Wales „Protection of the Environment Operations (Noise Control) Regulation 2017“ (Nariadenie o ochrane životného prostredia pri prevádzke (kontrola hluku) z roku 2017). Údaje o emisii hluku možno nájsť na štítku stroja a v kapitole s technickými údajmi. (Obr. 8) Tento výrobok je v súlade s príslušnými smernicami ES. yyyywwxxx

Výrobné číslo sa uvádza na výkonovom štít- ku. yyyy je rok výroby a ww je týždeň výro- by. Poznámka: Ostatné symboly/emblémy na výrobku odkazujú na zvláštne požiadavky certifikácie pre určité trhy. Emisie Euro V VÝSTRAHA: Nepovolená manipulácia s motorom ruší platnosť typového schválenia tohto výrobku pre EÚ.

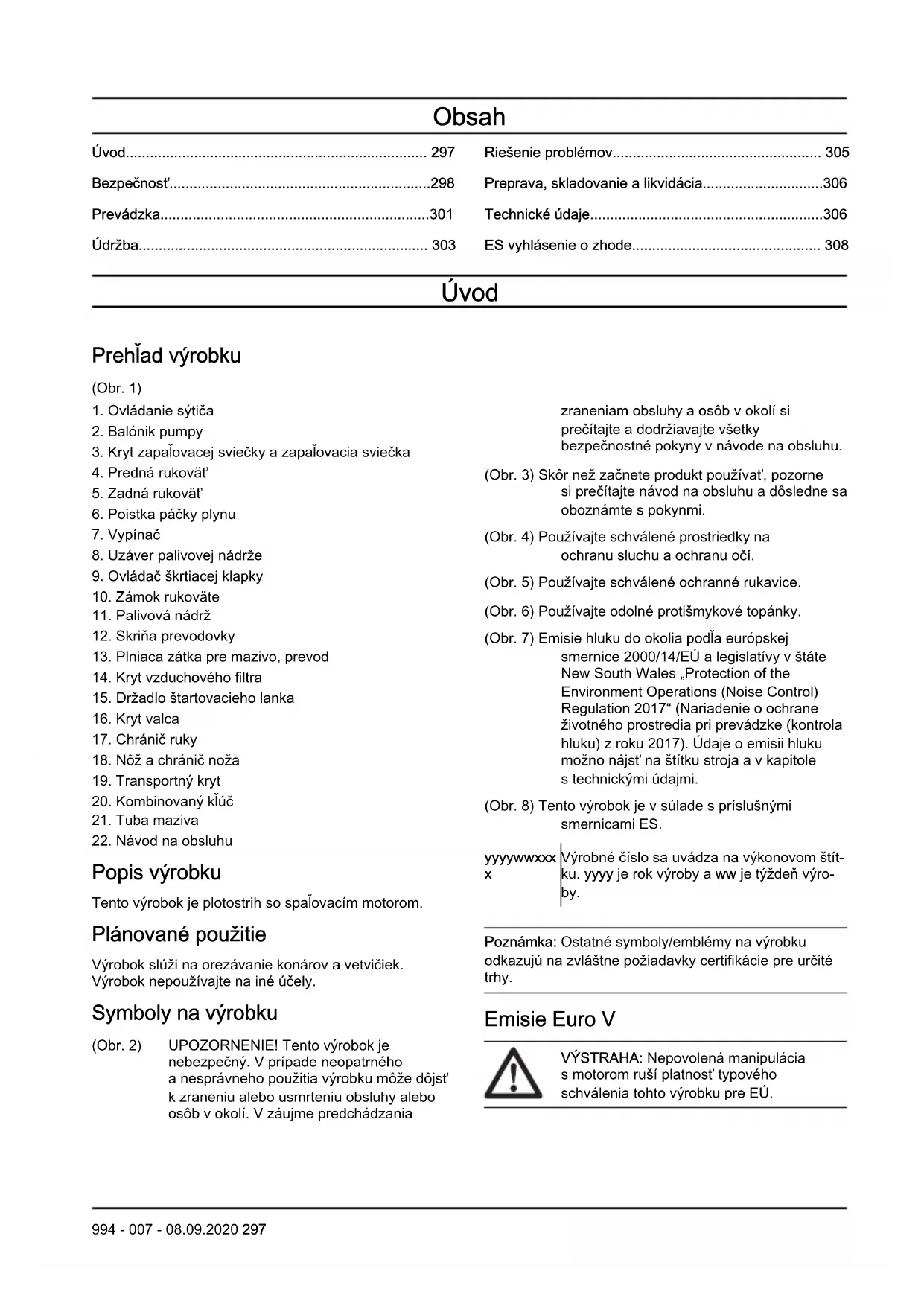

994 - 007 - 08.09.2020 297Bezpečnosť

Bezpečnostné definície Výstrahy, upozornenia a poznámky slúžia na zdôraznenie mimoriadne dôležitých častí návodu. VÝSTRAHA: Používa sa, ak pre obsluhu alebo osoby v okolí existuje nebezpečenstvo poranenia alebo smrti v prípade nedodržania pokynov v návode. VAROVANIE: Používa sa, ak hrozí nebezpečenstvo poškodenia produktu, iných materiálov alebo okolitej oblasti v prípade nedodržania pokynov v návode. Poznámka: Používa sa na poskytnutie informácií nad rámec nevyhnutných informácií v danej situácii. Všeobecné bezpečnostné pokyny VÝSTRAHA: Skôr než budete produkt používať, prečítajte si nasledujúce výstrahy.

• Pri nesprávnom alebo neopatrnom používaní výrobku sa z neho môže stať nebezpečný nástroj, ktorý môže spôsobiť vážne alebo dokonca smrteľné zranenie. Je nanajvýš dôležité, aby ste si prečítali a porozumeli obsahu tohto návodu na obsluhu.

• Tento výrobok vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností spôsobovať rušenie aktívnych alebo pasívnych implantovaných lekárskych prístrojov. Zníženie rizika podmienok, ktoré môžu viesť k vážnemu alebo aj smrteľnému poraneniu, si vyžaduje, aby sa osoby s implantovanými pomôckami poradili so svojím lekárom a výrobcom pomôcky ešte pred použitím tohto výrobku.

• Nadmerné vystavenie vibráciám môže viesť k poškodeniu krvného obehu alebo nervovým poškodeniam u ľudí, ktorý majú zhoršený krvný obeh. Pri symptómoch nadmerného vystavenia vibráciám sa obráťte na svojho lekára. Tieto príznaky sú tŕpnutie, strata citu, chvenie, pichanie, bolesť, strata sily, zmeny vo farbe a stave pleti. Tieto symptómy sa bežne objavujú na prstoch, rukách a zápästiach. Riziko je väčšie pri nízkych teplotách.

• V prípade neistoty ohľadom ďalšieho postupu sa obráťte na odborníka. Kontaktujte svojho predajcu alebo servisnú dielňu. Vyvarujte sa každému použitiu výrobku, ktoré podľa vás presahuje vaše možnosti.

• Majte na pamäti, že operátor je zodpovedný za nehody alebo nebezpečenstvo hroziace iným osobám alebo ich majetku.

• Nikdy nikomu nedovoľte, aby používal výrobok bez toho, že by ste sa najprv ubezpečili, že správne pochopil obsah návodu na obsluhu.

• Nikdy nedovoľte, aby výrobok používali deti a aby sa pohybovali v jeho blízkosti. Keďže výrobok je vybavený pružinovým vypínačom a možno ho naštartovať už pomalým a slabým zatiahnutím za držadlo štartéra, môžu za istých okolností dokonca aj malé deti vyvinúť silu potrebnú na naštartovanie výrobku. To môže znamenať riziko vážneho poranenia. Preto odmontujte kryt zapaľovacej sviečky vždy, keď výrobok nie je pod dohľadom.

• Výrobok skladujte mimo dosahu detí.

• Nikdy nepoužívajte výrobok pri únave, po požití alkoholu alebo liekov, pretože to môže viesť k zhoršeniu zraku, úsudku alebo koordinácie.

• Nikdy nepoužívajte poškodený výrobok. Vykonávajte kontroly, údržbu a dodržiavajte servisné pokyny uvedené v tejto príručke. Určité opatrenia týkajúce sa servisu a údržby zariadenia musia vykonávať iba odborníci. Pozrite si pokyny v časti Údržba.

• Nikdy nepoužívajte výrobok, ktorý bol pozmenený a nezhoduje sa s originálnymi špecifikáciami. Bezpečnostné pokyny pre prevádzku VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

• Nikdy nepoužívajte výrobok za nepriaznivého počasia, napríklad pri veľkom mraze, vo veľmi horúcom alebo vlhkom podnebí.

• Chybné kotúče môžu zvýšiť riziko nehôd.

• Zabezpečte, aby sa počas práce nemohli do okruhu 15 m od výrobku dostať žiadni ľudia ani zvieratá.

• Presvedčte sa, že v blízkosti nie sú ľudia ani zvieratá, ktoré by mohli prísť do kontaktu s rezným zariadením.

• Skontrolujte pracovnú oblasť. Odstráňte všetky predmety, ktoré by mohli pri strihaní vyletúvať.

• Vždy pracujte v bezpečnej a stabilnej pracovnej polohe.

• Ak sa počas práce v čepeliach čokoľvek zasekne, vypnite motor a počkajte, kým sa rezacie zariadenie úplne nezastaví, až potom čepele uvoľnite. Odpojte kryt zapaľovacej sviečky od sviečky.

• Po vypnutí motora počkajte a nedotýkajte sa rezného zariadenia, kým sa úplne nezastaví.

994 - 007 - 08.09.2020• Dávajte pozor na zvyšky konárov, ktoré môžu

odletúvať pri rezaní.

• Ak nosíte chrániče sluchu, dávajte pozor na varovné signály alebo výkriky. Vždy si chrániče sluchu skladajte hneď, ako sa motor zastaví.

• Nikdy nepracujte, ak stojíte na rebríku alebo v inej vyvýšenej polohe, ktorá nie je úplne bezpečná.

• Výrobok vždy držte oboma rukami Výrobok držte pred telom.

• Ak výrobok zasiahne cudzí predmet alebo ak cítite vibrácie, ihneď ho zastavte. Odpojte kryt zapaľovacej sviečky od sviečky. Skontrolujte, či výrobok nie je poškodený. Akékoľvek poškodenie opravte.

• Skontrolujte, či nie sú uzáver zapaľovacej sviečky a zapaľovací vodič poškodené, aby ste predišli riziku elektrického šoku.

• Skontrolujte, či sú všetky matice a skrutky zatiahnuté.

• Skontrolujte, či je správne namazaná skriňa prevodovky. Pozrite si časť Mazanie skrine prevodovky na strane 305

• Skriňa prevodovky sa počas používania výrobku zohreje. Nedotýkajte sa skrine prevodovky, aby ste predišli popáleniu.

• Pred naštartovaním sa musia nasadiť všetky kryty a ochranné prvky.

• Ak sa čepele zaseknú, môžete ich uvoľniť zasunutím kombinovaného kľúča do skrine prevodovky. Zasuňte kombinovaný kľúč do prevodov a otáčajte dopredu a dozadu. Pozrite si časť Mazanie skrine prevodovky na strane 305

• Ak výrobok nepoužívate, vždy je na rezné zariadenie potrebné nasadiť transportný kryt. Osobné ochranné prostriedky VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

• Pri používaní produktu vždy používajte schválené osobné ochranné prostriedky. Osobné ochranné prostriedky nedokážu úplne vylúčiť riziko, ale môžu znížiť vážnosť zranenia v prípade nehody. Váš predajca vám pomôže pri výbere správnych prostriedkov.

• Používajte schválené chrániče sluchu, ktoré zaručujú primeranú redukciu hluku. Dlhodobé vystavenie sa hluku môže spôsobiť trvalé poškodenie sluchu.

• Používajte schválené chrániče očí. Ak používate štít, musíte tiež používať schválené ochranné okuliare. Schválené ochranné okuliare musia zodpovedať norme ANSI Z87.1 platnej v USA alebo norme EN 166 platnej v krajinách EÚ. (Obr. 9)

• Keď je to potrebné, používajte rukavice, ako napríklad pri montáži, kontrole alebo čistení rezného zariadenia. (Obr. 10)

• Noste pevné protišmykové čižmy alebo topánky. (Obr. 11)

• Používajte odev vyrobený z pevnej tkaniny. Vždy noste pevné, dlhé nohavice a dlhé rukávy. Nepoužívajte voľný odev, ktorý sa môže zachytiť v konároch a vetvách. Nenoste šperky, krátke nohavice, sandále a nebuďte bosí. Vlasy si bezpečne uchyťte nad úrovňou ramien.

• Majte poruke pomôcky na poskytnutie prvej pomoci. (Obr. 12) Bezpečnostné zariadenia na výrobku VÝSTRAHA: Skôr než budete produkt používať, prečítajte si nasledujúce výstrahy.

• Nepoužívajte produkt, ktorý má chybné bezpečnostné zariadenia.

• Pravidelne kontrolujte bezpečnostné zariadenia. Ak sú bezpečnostné zariadenia chybné, obráťte sa na servisného zástupcu spoločnosti Husqvarna. Kontrola poistky páčky plynu

1. Skontrolujte, či sa poistka páčky plynu (A) a páčka

plynu (B) pohybujú voľne a či vratná pružina funguje správne. (Obr. 13)

2. Stlačte poistku páčky plynu a uistite sa, že sa po

uvoľnení vráti do východiskovej polohy. (Obr. 14)

3. Uvoľnite poistku páčky plynu a skontrolujte či je

páčka plynu zaistená v polohe voľnobežných otáčok. (Obr. 15)

zastavia. VÝSTRAHA: Ak sa nože nezastavia, keď je páčka plynu v polohe voľnobežných otáčok, nastavte voľnobežné otáčky. Pozrite si časť Nastavenie voľnobežných otáčok na strane 304

motor zastavil. VÝSTRAHA: Vypínač sa automaticky vráti do polohy Štart. Aby ste zabránili náhodnému spusteniu, pri montáži alebo údržbe výrobku odpojte kryt zapaľovacej sviečky zo zapaľovacej sviečky.

994 - 007 - 08.09.2020 299Kontrola chrániča ruky

Chránič ruky chráni pred poranením spôsobeným čepeľami.

2. Uistite sa, že je chránič ruky správne pripevnený.

3. Skontrolujte, či chránič ruky nie je poškodený

Kontrola systému na tlmenie vibrácií Systém na tlmenie vibrácií znižuje vibrácie v rukovätiach. Jednotky na tlmenie vibrácií fungujú ako oddeľovacie prvky medzi telom výrobku a jednotkou rukoväti.

1. Pohľadom skontrolujte výskyt prípadných deformácií

2. Skontrolujte, či sú správne nasadené prvky na

tlmenie vibrácií. (Obr. 16) Kontrola tlmiča výfuku VÝSTRAHA: Nepoužívajte výrobok, ak chýba alebo je chybný tlmič výfuku. Poškodený tlmič výfuku môže zvýšiť hladinu hluku a riziko požiaru. Nepoužívajte výrobok, ak sitko lapača iskier chýba alebo je poškodené. Ak je sitko lapača iskier poškodené, musí sa vymeniť. VÝSTRAHA: Tlmiče výfuku sa počas prevádzky a po nej výrazne zahrievajú, a to aj pri voľnobežných otáčkach. VAROVANIE: Ak je sitko lapača iskier často zanesené, môže to znamenať, že výkon katalyzátora je znížený. Spojte sa so servisným predajcom, aby tlmič výfuku skontroloval. Zablokované sitko lapača iskier spôsobí prehriatie a môže spôsobiť poškodenie valca a piestu. VÝSTRAHA: Vnútorné povrchy tlmiča výfuku obsahujú chemické látky, ktoré môžu spôsobovať rakovinu. Dajte pozor, aby ste sa týchto prvkov v prípade poškodenia tlmiča výfuku nedotkli. Tlmič výfuku slúži na udržiavanie minimálnej hladiny hluku a na smerovanie výfukových plynov smerom od obsluhy. Tlmič výfuku s katalyzátorom znižuje množstvo škodlivých výfukových plynov.

2. Pohľadom skontrolujte prítomnosť prípadných

poškodení a deformácií.

3. Skontrolujte, či je tlmič výfuku správne pripevnený

2. Odmontujte kryt zapaľovacej sviečky od sviečky.

3. Používajte ochranné rukavice.

4. Skontrolujte, či nôž a chránič noža nie sú poškodené

ani ohnuté. Poškodenú alebo ohnutú čepeľ vždy vymeňte.

5. Uistite sa, že sú nasadené skrutky na reznom

zariadení. Pritiahnite skrutky uťahovacím momentom 7 – 10 Nm. (Obr. 19) Bezpečnosť paliva VÝSTRAHA: Skôr než budete používať produkt, prečítajte si nasledujúce výstrahy.

• Výrobok neštartujte, ak sú na ňom zvyšky paliva alebo motorového oleja. Odstráňte neželané palivo/ olej a nechajte výrobok vyschnúť.

• Ak vylejete palivo na odev, okamžite sa prezlečte.

• Dávajte pozor, aby ste si palivo nevyliali na telo, pretože môže spôsobiť poranenie. Ak si palivo vylejete na telo, umyte sa pomocou mydla vody.

• Výrobok neštartujte, ak sa na motore vyskytuje netesnosť. Pravidelne kontrolujte výskyt netesností na motore.

• Pri manipulácii s palivom zachovajte opatrnosť. Palivo je horľavá látka a výpary z paliva sú výbušné a môžu spôsobiť poranenia alebo smrť.

• Vyhnite sa vdychovaniu výparov paliva, pretože môžu spôsobiť poranenie. Zabezpečte dostatočné prúdenie vzduchu.

• Nedopĺňajte palivo, keď je zapnutý motor.

• Pred dopĺňaním paliva sa uistite, že motor vychladol.

• Pred dopĺňaním paliva pomaly otvorte veko palivovej nádrže a opatrne uvoľnite tlak.

• Palivo do motora nedopĺňajte v interiéri. Nedostatočné prúdenie vzduchu môže spôsobiť poranenie alebo smrť v dôsledku udusenia alebo otravy oxidom uhoľnatým.

• Veko palivovej nádrže pevne utiahnite. Ak nie je veko palivovej nádrže pevne utiahnuté, existuje riziko vzniku požiaru.

• Pred naštartovaním premiestnite výrobok minimálne 3 m od miesta, kde ste dopĺňali palivo do nádrže.

994 - 007 - 08.09.2020• Palivovú nádrž nedopĺňajte úplne doplna. Teplo

spôsobuje expanziu paliva. Uchovajte miesto navrchu palivovej nádrže. Bezpečnostné pokyny pre údržbu VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

• Zastavte motor a skontrolujte, či sa rezné zariadenie zastaví. Pred vykonávaním údržby nechajte produkt vychladnúť.

• Pred vykonávaním údržby odpojte kryt zapaľovacej sviečky.

• Výfukové plyny z motora obsahujú oxid uhoľnatý, plyn bez zápachu, ktorý je jedovatý, veľmi nebezpečný a môže spôsobiť smrť. Produkt neštartujte v interiéri ani v uzavretých priestoroch.

• Výfukové plyny z motora sú horúce a môžu obsahovať iskry. Nepoužívajte výrobok vo vnútri ani v blízkosti horľavého materiálu.

• Príslušenstvo a úprava výrobku, ktoré neschválil výrobca, môžu spôsobiť vážne poranenia alebo smrť. Výrobok neupravujte. Vždy používajte originálne príslušenstvo.

• Nepravidelná a nesprávne vykonaná údržba zvyšuje nebezpečenstvo poranenia a poškodenia výrobku.

• Vykonávajte len údržbu odporúčanú v tomto návode na obsluhu. Vykonanie všetkých ostatných servisných úkonov ponechajte na schváleného servisného zástupcu spoločnosti Husqvarna.

• Výrobok nechajte pravidelne kontrolovať kvôli údržbe u schváleného servisného zástupcu spoločnosti Husqvarna.

• Vymeňte všetky poškodené, opotrebované alebo zlomené diely. Prevádzka Úvod VÝSTRAHA: Pred používaním výrobku si prečítajte kapitolu o bezpečnosti a uistite sa, že rozumiete informáciám, ktoré sa v nej uvádzajú. Palivo Tento výrobok má dvojtaktný motor. VAROVANIE: Nesprávny typ paliva môže poškodiť motor. Používajte zmes benzínu a dvojtaktného oleja. Namiešané palivo

• Na dosiahnutie najlepšieho výkonu a maximalizáciu životnosti motora použite namiešané alkylátové palivo Husqvarna. Toto palivo obsahuje v porovnaní s bežným palivom menej škodlivých látok, čo znižuje objem škodlivých výfukových plynov. Množstvo zvyškov po spaľovaní je pri tomto palive nižšie, čo udržuje komponenty motora čistejšie. Miešanie paliva Benzín

• Používajte kvalitný bezolovnatý benzín s max. 10 % etanolu. VAROVANIE: Nepoužívajte benzín s oktánovým číslom menším než 90 RON/87 AKI. Použitie nižšieho oktánového čísla môže spôsobiť klepanie motora, ktoré môže viesť k poškodeniu motora. Dvojtaktný olej

• Na dosiahnutie najlepších výsledkov používajte dvojtaktný olej Husqvarna.

• Ak nemáte k dispozícii dvojtaktný olej Husqvarna, môžete použiť iný dvojtaktný olej vysokej kvality, ktorý je určený pre vzduchom chladené motory. S výberom správneho oleja vám poradí váš servisný predajca. VAROVANIE: Nepoužívajte olej pre dvojtaktné motory určený pre vodou chladené motory, niekedy označovaný aj ako olej pre lodné motory. Nepoužívajte oleje určené pre štvortaktné motory. Vytvorenie zmesi benzínu a oleja pre dvojtaktné motory Benzín, liter Olej pre dvoj- taktné motory, liter 2 % (50:1) 5 0,10 10 0,20 15 0,30 20 0,40 VAROVANIE: Pri miešaní malého množstvo paliva môžu malé chyby výrazne ovplyvniť pomer zmesi. Opatrne odmerajte množstvo oleja, aby ste získali správnu zmes. (Obr. 20)

VAROVANIE: Zmes paliva nemiešajte na viac ako 1 mesiac. Dopĺňanie paliva do palivovej nádrže VÝSTRAHA: Dodržiavajte nasledujúci postup kvôli vlastnej bezpečnosti.

VAROVANIE: Skontrolujte, či v palivovej nádrži nie je príliš veľa paliva. Pri zahrievaní sa palivo rozširuje.

8. Pred štartovaním motora sa s výrobkom vzdiaľte od

miesta dopĺňania a od zdroja paliva minimálne o 3 m/10 stôp. Poznámka: Ak chcete zistiť, kde sa palivová nádrž nachádza na vašom výrobku, pozrite si časť Prehľad výrobku na strane 297

Nastavenie rukoväti Len pre model 122HD60: Zadnú rukoväť možno nastaviť do 5 polôh.

• Uvoľnite zámok rukoväti a otočte rukoväť. (Obr. 22) Spustenie výrobku so studeným motorom

2. Balónik pumpy stlačte približne 6-krát alebo dovtedy,

kým sa balónik nezačne plniť palivom. Nie je potrebné úplne naplniť balónik pumpy.

4. Pomaly ťahajte rukoväť štartovacieho lanka pravou

rukou, kým nepocítite istý odpor, a následne rukoväť štartovacieho lanka potiahnite rýchlo a silno. VÝSTRAHA: Štartovacie lanko si neovíjajte okolo ruky. VAROVANIE: Nevyťahujte štartovaciu šnúru úplne von a nepúšťajte rukoväť štartovacej šnúry.

5. Pokračujte v ťahaní rukoväti štartovacieho lanka,

kým motor nenaskočí, a potom zatlačte ovládanie sýtiča do jeho pôvodnej polohy. VÝSTRAHA: Keď sa motor štartuje, nože sa hýbu.

6. Pokračujte v ťahaní rukoväti štartovacieho lanka,

kým motor nenaštartuje.

7. Stlačením a uvoľnením páčky plynu nastavte motor

na voľnobežné otáčky.

Spustenie výrobku so zahriatym motorom

2. Pomaly ťahajte rukoväť štartovacieho lanka pravou

rukou, kým nepocítite istý odpor, a následne rukoväť štartovacieho lanka potiahnite rýchlo a silno. Pokračujte, kým sa motor nenaštartuje. Poznámka: Ďalšie informácie o spôsobe štartovania produktu nájdete v časti Spustenie výrobku so studeným motorom na strane 302

• Motor môžete zastaviť posunutím vypínača do polohy zastavenia. VAROVANIE: Vypínač sa automaticky vráti do polohy prevádzky. Prevádzka produktu

1. Štartujte výrobok pri zemi a pri rezaní bočných častí

plota posúvajte výrobok smerom nahor pozdĺž plota. Dávajte pozor, aby sa telo výrobku nedotýkalo plota. (Obr. 24) VÝSTRAHA: Dávajte pozor, aby sa predná časť rezného zariadenia nedotýkala zeme. 302 994 - 007 - 08.09.20202. Upravte otáčky tak, aby zodpovedali zaťaženiu pri práci.

3. Na zabezpečenie stabilnej polohy pri práci držte

výrobok v blízkosti tela.

4. Zachovávajte opatrnosť a používajte výrobok

pomaly. Údržba Úvod VÝSTRAHA: Pred údržbou výrobku si prečítajte kapitolu o bezpečnosti a uistite sa, že rozumiete informáciám, ktoré sú v nej uvedené. Plán údržby Údržba Pred pre- vádzkou Po 40 h Po 100 h Vyčistite vonkajšie povrchy. Po každom použití. Z tlmiča výfuku, výfukového potrubia a motora odstráňte listy, nečistoty a nežia- duce mazivo. Po každom použití. Skontrolujte, či sa pri voľnobehu nepohybuje rezné zariadenie. X Skontrolujte vypínač. Pozrite si časť Kontrola vypínača na strane 299 . X Skontrolujte, či nie je rezné zariadenie poškodené alebo prasknuté. V prípade poškodenia vykonajte výmenu.

Skontrolujte, či nie je chránič ruky poškodený alebo prasknutý. V prípade poško- denia vykonajte výmenu.

Vykonajte kontrolu páčky plynu a poistky páčky plynu. Pozrite si časť Kontrola poistky páčky plynu na strane 299

Skontrolujte tesnosť motora, palivovej nádrže a palivovej hadice. X Dotiahnite matice a skrutky. X Skontrolujte, či štartér a štartovacie nie sú poškodené. X Skontrolujte, či sú skrutky, ktorými sú nože prichytené k sebe, správne utiahnu- té.

Vyčistite vzduchový filter. V prípade používania v priestoroch s prachom čistite častejšie. V prípade poškodenia vykonajte výmenu.

Skontrolujte prvky na tlmenie vibrácií, či nie sú poškodené alebo prasknuté. V prípade poškodenia vykonajte výmenu.

Vyčistite vonkajší povrch zapaľovacej sviečky a jej okolie. Vyberte zapaľovaciu sviečku a zmerajte medzeru medzi elektródami. Nastavte medzeru medzi elek- tródami alebo vymeňte zapaľovaciu sviečku. Pozrite si časť Kontrola zapaľovacej sviečky na strane 304

Vyčistite chladiaci systém. X Vyčistite vonkajší povrch karburátora a jeho okolie. X Skontrolujte, či nie je palivový filter znečistený a či nie je palivová hadica prask- nutá alebo inak poškodená. V prípade poškodenia vykonajte výmenu.

vádzkou Po 40 h Po 100 h Vyčistite vnútorný povrch palivovej nádrže. X Vymeňte zapaľovaciu sviečku. X Skontrolujte opotrebovanie spojky, pružiny spojky a bubna spojky. V prípade po- škodenia nechajte vymeniť schváleným servisným predajcom.

Skontrolujte, či je skriňa prevodovky naplnená mazivom. X Skontrolujte všetky káble a pripojenia. X Nastavenie voľnobežných otáčok

2. Zapnite výrobok. Pozrite si časť

Spustenie výrobku so studeným motorom na strane 302

3. Otáčajte nastavovaciu skrutku voľnobehu T v smere

hodinových ručičiek, kým sa rezné zariadenie nezačne pohybovať. (Obr. 25)

4. Otáčajte nastavovaciu skrutku voľnobehu proti

smeru hodinových ručičiek, kým sa rezné zariadenie nezastaví. VÝSTRAHA: Ak sa pri úprave rýchlosti voľnobehu rezné zariadenie nezastaví, obráťte sa na najbližšieho servisného predajcu. Nepoužívajte výrobok, kým nebol správne nastavený alebo opravený. Poznámka: Voľnobežné otáčky sú nastavené správne, ak motor beží plynulo vo všetkých polohách. Informácie o odporúčaných voľnobežných otáčkach nájdete v časti Technické údaje na strane 306

Čistenie chladiaceho systému Chladiaci systém udržuje teplotu motora na nižšej úrovni. Chladiaci systém pozostáva z chladiacich rebier na valci (A), krytu valca (B) a nasávania vzduchu cez kľukovú skriňu (C). (Obr. 26) VAROVANIE: Nasávanie vzduchu medzi palivovou nádržou a kľukovou skriňou sa ľahko upchá listami. Úplne vyčistite nasávanie vzduchu. (Obr. 27)

1. Kefkou očistite chladiaci systém raz týždenne alebo

v prípade potreby aj častejšie.

2. Skontrolujte, či chladiaci systém nie je znečistený ani

upchaný. Kontrola zapaľovacej sviečky VAROVANIE: Vždy používajte odporúčaný typ zapaľovacej sviečky. Nesprávny typ zapaľovacej sviečky môže spôsobiť poškodenie výrobku.

• Ak má motor slabý výkon, ťažko sa štartuje alebo pri voľnobežných otáčkach nefunguje správne, skontrolujte zapaľovaciu sviečku.

• Ak chcete znížiť riziko prítomnosti neželaného materiálu na elektródach zapaľovacej sviečky, postupujte takto: a) Uistite sa, že voľnobežné otáčky sú správne nastavené. b) Uistite sa, že používate správnu zmes paliva. c) Uistite sa, že je čistý vzduchový filter.

• Ak je zapaľovacia sviečka znečistená, očistite ju a skontrolujte, či je medzera medzi elektródami správna. Pozrite si časť Technické údaje na strane

• V prípade potreby vymeňte zapaľovaciu sviečku. Čistenie vzduchového filtra Pravidelne čistite vzduchový filter od nečistôt a prachu. Tým sa zabráni poruche karburátora, problémom pri štarte, strate výkonu motora, opotrebovaniu častí motora a väčšej spotrebe paliva ako zvyčajne.

Poznámka: Vzduchový filter, ktorý bol používaný dlhší čas, nemožno úplne vyčistiť. Pravidelne vymieňajte vzduchový filter a vždy vymeňte poškodený vzduchový filter.

4. Uistite sa, či je filter suchý.

5. Naneste na vzduchový filter olej. Pozrite si časť

Aplikácia oleja na penový vzduchový filter na strane

6. Očistite vnútorný povrch krytu vzduchového filtra.

Použite stlačený vzduch alebo kefku.

994 - 007 - 08.09.2020Aplikácia oleja na penový vzduchový

filter VAROVANIE: Vždy používajte Husqvarna špeciálny olej na vzduchový filter. Nepoužívajte iné typy olejov. VÝSTRAHA: Používajte ochranné rukavice. Olej vzduchového filtra môže spôsobiť podráždenie pokožky.

4. Kým sa penový vzduchový filter nachádza v

plastovom vrecku, vytlačte z neho prebytočný olej. (Obr. 30) Mazanie skrine prevodovky

• Použite špeciálne mazivo Husqvarna. Ak potrebujete ďalšie informácie o odporúčanom mazive, obráťte sa na servisného predajcu.

nožov nežiaduci materiál.

2. Pred uskladnením na dlhé obdobia nože namažte.

Poznámka: Ak potrebujete ďalšie informácie o odporúčaných čistiacich prostriedkoch a mazivách, obráťte sa na servisného predajcu. Kontrola čepelí

1. Demontujte uzáver na skrini prevodovky.

2. Skontrolujte, či sa čepele voľne pohybujú Zastrčte

kombinovaný kľúč do skrine prevodovky a otáčajte v smere a proti smeru hodinových ručičiek. (Obr. 32)

3. Skontrolujte, či nie sú poškodené a zdeformované

Riešenie problémov Riešenie problémov Motor neštartuje Problém Možná príčina Odporúčaný krok Západky štartéra Západky štartéra sa voľne nepohybujú. Nastavte alebo vymeňte západky štartéra. Vyčistite okolie západiek štartéra. Obráťte sa na schváleného servisného predajcu. Palivová nádrž Nesprávny typ paliva. Vypustite obsah a použite správne palivo. Karburátor Nesprávne voľnobežné otáčky. Upravte voľnobežné otáčky. Žiadna iskra Zapaľovacia sviečka je špi- navá alebo mokrá. Uistite sa, že je zapaľovacia sviečka suchá a čistá. Nesprávna medzera medzi elektródami. Vyčistite zapaľovaciu sviečku. Skontrolujte, či je medzera medzi elektródami zapaľovacej sviečky správna. Skon- trolujte, či je zapaľovacia sviečka nainštalovaná s tlmi- čom. Informácie o správnej medzere medzi elektródami nájde- te v časti Technické údaje na strane 306

Zapaľovacia sviečka Zapaľovacia sviečka je uvoľnená. Utiahnite zapaľovaciu sviečku.

994 - 007 - 08.09.2020 305Motor naštartuje, no znova sa vypne

Problém Možná príčina Odporúčaný krok Palivová nádrž Nesprávny typ paliva. Vypustite obsah a použite správne palivo. Karburátor Nesprávne voľnobežné otáčky. Upravte voľnobežné otáčky. Pozrite si časť Nastavenie voľnobežných otáčok na strane 304 . V prípade potreby sa obráťte na svojho servisného predajcu. Vzduchový filter Zanesený vzduchový filter. Vyčistite vzduchový filter. Čepeľ Problém Možné príčiny Odporúčaný krok Nôž sa pohybuje pomaly alebo sa nepohybuje. Nôž je zablokovaný alebo poškodený. Očistite nože od neželaného materiálu. Pozrite si časť Čistenie a mazanie čepelí na strane 305 . Odstráňte z no- ža ostriny – pozrite si časť Kontrola čepelí na strane 305

Ak sú kotúč alebo nože poškodené, vymeňte ich. Nôž nereže ľahko. Nôž nie je ostrý alebo je poškodený. Nabrúste nôž – pozrite si časť Kontrola čepelí na strane

. Ak sú kotúč alebo nože poškodené, vymeňte ich. Nôž sa zahrieva. Medzi nožmi dochádza k treniu. Odstráňte z noža ostriny a namažte ho. Pozrite si časť Kontrola čepelí na strane 305

• Pri uskladňovaní a preprave výrobku a paliva sa uistite, že nedochádza k úniku kvapaliny a výparov. Iskry alebo otvorené plamene, napr. z elektrických zariadení alebo bojlerov, môžu vyvolať požiar.

• Na uskladnenie a prepravu paliva vždy používajte schválené kanistre.

• Pred prepravou alebo dlhodobým uskladnením vyprázdnite palivovú nádrž. Palivo zlikvidujte v príslušnom zariadení na likvidáciu.

• Počas prepravy a skladovania nasaďte transportný kryt.

• Odmontujte kryt zapaľovacej sviečky od sviečky.

21,7 21,7 306 994 - 007 - 08.09.2020122HD45 122HD60 Voľnobežné otáčky, ot./min 2 900 2900 Odporúčané max. otáčky, ot./min 9000 9000 Max. výkon motora podľa normy ISO 8893, kW/hp pri ot./ min. 0,6/0,8 pri 7 800 0,6/0,8 pri 7 800 Tlmič výfuku s katalyzátorom Áno Áno Zapaľovací systém s reguláciou otáčok Áno Áno Systém zapaľovania Zapaľovacia sviečka HQT-4 672201 HQT-4 672201 Vzdialenosť elektród, mm 0,5 0,5 Palivo Objem palivovej nádrže, l/cm

0,3/300 0,3/300 Hmotnosť Bez paliva, kg 4,7 4,9 Emisie hluku

Ekvivalentná hladina akustického tlaku pri uchu používa- teľa meraná podľa normy EN ISO 10517, dB(A)

Ekvivalentné hladiny vibrácií (a hv,eq ) na rukovätiach merané podľa normy EN ISO 10517, m/s

2,9/4,9 4,1/3,6 Čepele Typ Obojstranné Obojstranné Dĺžka rezu, mm 450 590 Rýchlosť rezania, rezy/min 4050 4050

Hladina hluku meraná ako akustický tlak (L

) v súlade s európskou smernicou 2000/14/ES. Uvádzaná hladi- na akustického výkonu pre výrobok bola meraná s originálnym rezacím nadstavcom, ktorý produkuje najvyš- šiu úroveň. Rozdiel medzi zaručeným a nameraným akustickým výkonom spočíva v tom, že zaručený akustic- ký výkon zahŕňa aj rozptyl výsledkov merania a rozdiely medzi jednotlivými výrobkami rovnakého modelu v súlade so smernicou 2000/14/ES.

Uvádzané údaje pre hladinu akustického tlaku majú typický štatistický rozptyl (štandardnú odchýlku) 1 dB (A).

Uvádzané údaje pre ekvivalentný stupeň vibrácií majú typický štatistický rozptyl (štandardnú odchýlku) 1 m/s

ES vyhlásenie o zhode Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: [phone], vyhlasuje, že plotostrihy Husqvarna 122HD45, 122HD60 so sériovými číslami od roku 2011 (rok je zreteľne uvedený na výkonovom štítku, za ním nasleduje sériové číslo) vyhovujú požiadavkám SMERNICE RADY:

• zo 17. mája 2006 o strojových zariadeniach 2006/42/ES,

• z 26. februára 2014 vzťahujúca sa na elektromagnetickú kompatibilitu, 2014/30/EÚ,

• z 8. mája 2000 týkajúca sa emisií hluku zariadení používaných vo vonkajšom priestore 2000/14/ES. Hodnotenie zhody podľa dodatku V. Informácie týkajúce sa emisií hluku nájdete v kapitole Technické údaje.

• z 8. júna 2011 „o obmedzení používania určitých nebezpečných látok v elektrických a elektronických zariadeniach“, 2011/65/EÚ. Boli uplatnené nasledujúce normy:

Spoločnosť RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden z poverenia spoločnosti Husqvarna AB vykonala dobrovoľnú typovú skúšku. Certifikáty sú číslované: SEC/ 10/2280-122HD45, 122HD60 Huskvarna, 2020-08-25 Pär Martinsson, manažér pre oblasť vývoja (autorizovaný zástupca spoločnosti Husqvarna AB a osoba zodpovedná za technickú dokumentáciu)
