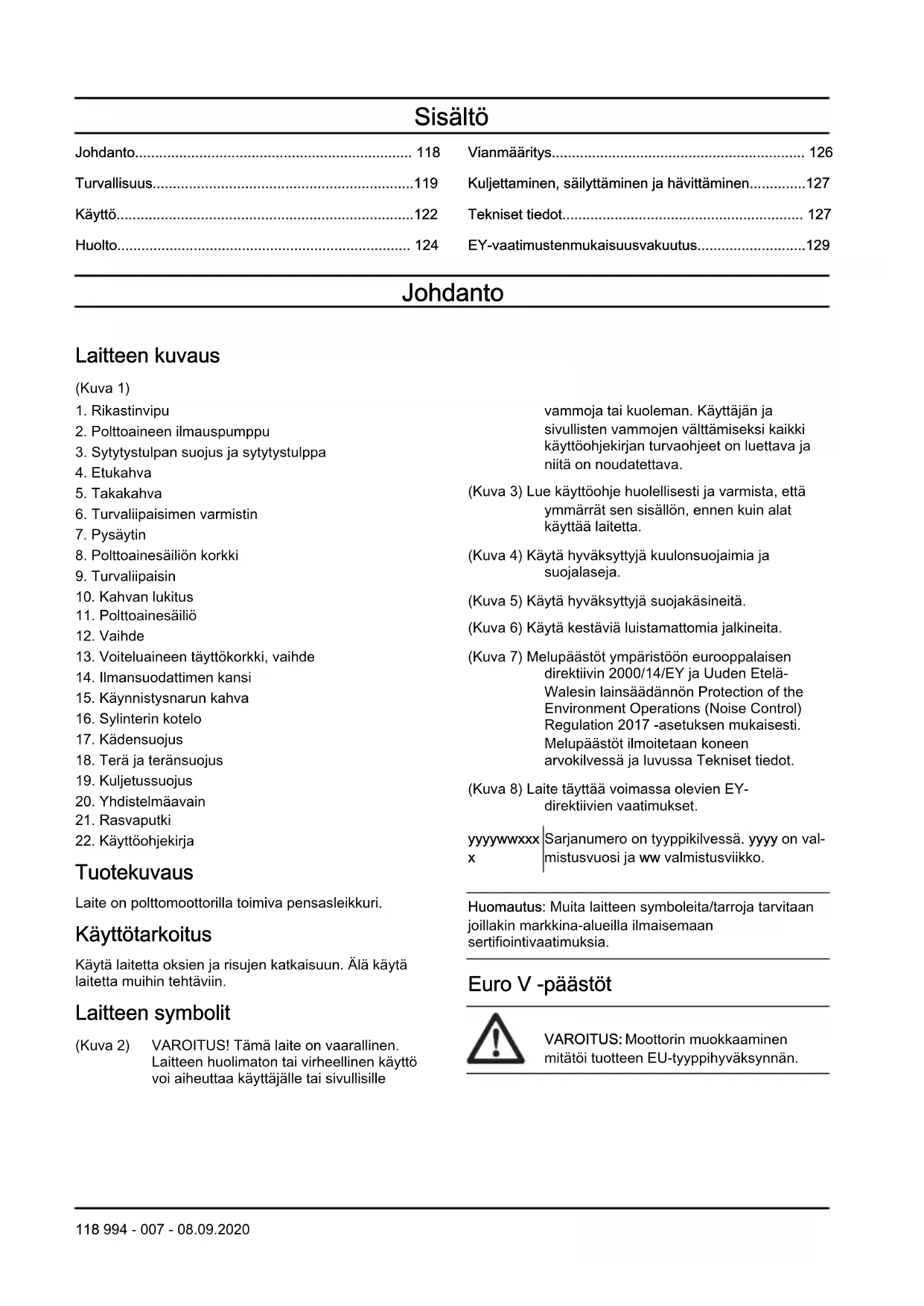

KÄYTTÖOHJE 122HD61 HUSQVARNA

2. Polttoaineen ilmauspumppu

3. Sytytystulpan suojus ja sytytystulppa

8. Polttoainesäiliön korkki

11. Polttoainesäiliö

13. Voiteluaineen täyttökorkki, vaihde

14. Ilmansuodattimen kansi

15. Käynnistysnarun kahva

18. Terä ja teränsuojus

Tuotekuvaus Laite on polttomoottorilla toimiva pensasleikkuri. Käyttötarkoitus Käytä laitetta oksien ja risujen katkaisuun. Älä käytä laitetta muihin tehtäviin. Laitteen symbolit (Kuva 2) VAROITUS! Tämä laite on vaarallinen. Laitteen huolimaton tai virheellinen käyttö voi aiheuttaa käyttäjälle tai sivullisille vammoja tai kuoleman. Käyttäjän ja sivullisten vammojen välttämiseksi kaikki käyttöohjekirjan turvaohjeet on luettava ja niitä on noudatettava. (Kuva 3) Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää laitetta. (Kuva 4) Käytä hyväksyttyjä kuulonsuojaimia ja suojalaseja. (Kuva 5) Käytä hyväksyttyjä suojakäsineitä. (Kuva 6) Käytä kestäviä luistamattomia jalkineita. (Kuva 7) Melupäästöt ympäristöön eurooppalaisen direktiivin 2000/14/EY ja Uuden Etelä- Walesin lainsäädännön Protection of the Environment Operations (Noise Control) Regulation 2017 -asetuksen mukaisesti. Melupäästöt ilmoitetaan koneen arvokilvessä ja luvussa Tekniset tiedot. (Kuva 8) Laite täyttää voimassa olevien EY- direktiivien vaatimukset. yyyywwxxx

Sarjanumero on tyyppikilvessä. yyyy on val- mistusvuosi ja ww valmistusviikko. Huomautus: Muita laitteen symboleita/tarroja tarvitaan joillakin markkina-alueilla ilmaisemaan sertifiointivaatimuksia. Euro V -päästöt VAROITUS: Moottorin muokkaaminen mitätöi tuotteen EU-tyyppihyväksynnän. 118 994 - 007 - 08.09.2020Turvallisuus Turvallisuusmääritelmät Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa. VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema. HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen. Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen. Yleiset turvaohjeet VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Laite voi virheellisesti tai huolimattomasti käytettynä olla vaarallinen työväline, joka voi aiheuttaa vakavan tai jopa hengenvaarallisen tapaturman. On erittäin tärkeää, että luet ja ymmärrät tämän käyttöohjeen sisällön.

• Laite muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin olosuhteissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai hengenvaarallisten tapaturmien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen laitteen käyttämistä.

• Liiallinen altistuminen tärinöille saattaa aiheuttaa verisuoni- tai hermovaurioita verenkiertohäiriöistä kärsiville henkilöille. Hakeudu lääkäriin, jos havaitset oireita, jotka voivat liittyä liialliseen tärinöille altistumiseen. Esimerkkejä tällaisista oireista ovat puutuminen, tunnottomuus, kutina, pistely, kipu, voimattomuus tai heikkous sekä ihon värin tai pinnan muutokset. Näitä oireita esiintyy tavallisesti sormissa, käsissä tai ranteissa. Nämä vaarat voivat kasvaa alhaisissa lämpötiloissa.

• Jos käytön jatkaminen tuntuu epävarmalta, kysy neuvoa asiantuntijalta. Käänny jälleenmyyjäsi tai huoltoliikkeesi puoleen. Älä tee mitään sellaista, mihin et katso taitosi riittävän.

• Muista, että käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuneista vahingoista tai niitä uhkaavista vaaroista.

• Älä koskaan anna kenenkään käyttää laitetta varmistamatta ensin, että käyttäjä on ymmärtänyt käyttöohjeen sisällön.

• Älä anna koskaan lasten käyttää laitetta tai oleskella sen läheisyydessä. Koska laitteessa on jousipalautteinen pysäytyskytkin ja se voidaan käynnistää käynnistyskahvasta alhaisella nopeudella ja voimalla, myös pienten lasten voima voi tietyissä olosuhteissa riittää laitteen käynnistämiseen. Tämä voi johtaa vakaviin henkilövahinkoihin. Irrota sen vuoksi sytytystulpan suojus aina, kun laite on ilman valvontaa.

• Säilytä laite lasten ulottumattomissa.

• Älä koskaan käytä laitetta, jos olet väsynyt tai nauttinut alkoholia tai lääkkeitä, jotka voivat vaikuttaa näkökykyysi, harkintakykyysi tai kehosi hallintaan.

• Älä koskaan käytä viallista laitetta. Noudata tässä käyttöohjeessa annettuja kunnossapito-, tarkastus- ja huolto-ohjeita. Tietyt kunnossapito- ja huoltotyöt on annettava koulutettujen ja pätevien asiantuntijoiden tehtäviksi. Lisätietoja on kohdassa Kunnossapito.

• Älä koskaan käytä laitetta, jota on muutettu niin, ettei sen rakenne enää ole alkuperäinen. Turvallisuusohjeet käyttöä varten VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Älä koskaan käytä laitetta äärimmäisissä ilmasto- olosuhteissa, kuten kovassa pakkasessa tai erittäin lämpimässä ja/tai kosteassa ilmastossa.

• Virheelliset terät voivat lisätä onnettomuuksien vaaraa.

• Huolehdi siitä, että ihmiset ja eläimet ovat työn aikana vähintään 15 metrin päässä laitteesta.

• Tarkkaile ympäristöä ja varmista, ettei terälaite pääse osumaan ihmisiin tai eläimiin.

• Tarkasta työskentelyalue. Poista kaikki esineet, jotka voivat sinkoutua ilmaan.

• Varmista, että seisot turvallisessa ja tukevassa työskentelyasennossa.

• Älä koskaan jätä laitetta ilman valvontaa moottorin käydessä.

• Huolehdi, etteivät kädet ja jalat koske leikkuulaitteeseen, kun moottori on käynnissä.

• Jos teriin tarttuu jotakin työskentelyn aikana, sammuta moottori ja odota, että se pysähtyy kokonaan, ennen kuin alat puhdistaa teriä. Irrota sytytystulpan suojus sytytystulpasta.

• Kun moottori on pysäytetty, pidä kädet ja jalat etäällä leikkuulaitteesta, kunnes se on täysin pysähtynyt.

994 - 007 - 08.09.2020

119• Varo oksanpätkiä, joita voi sinkoutua ilmaan leikkuun aikana.

• Tarkkaile aina varoitussignaaleja ja -huutoja kuulonsuojaimia käyttäessäsi. Riisu kuulonsuojaimet välittömästi moottorin pysäytyksen jälkeen.

• Älä koskaan työskentele tikkailta tai muulta huonosti kiinnitetyltä korkealta paikalta.

• Pidä laitteesta aina molemmin käsin kiinni. Pidä laite edessäsi.

• Jos laite osuu johonkin esineeseen tai alkaa täristä, pysäytä laite välittömästi. Irrota sytytystulpan suojus sytytystulpasta. Tarkista, onko laite vaurioitunut. Korjaa mahdolliset vauriot.

• Ehkäise sähköiskuja varmistamalla, sytytystulppa ja sytytysjohdin ovat vahingoittumattomat.

• Tarkista, että kaikki mutterit ja ruuvit on kiristetty.

• Varmista, että vaihdelaatikko on voideltu asianmukaisesti. Katso kohta Vaihteen voiteleminen sivulla 126

• Vaihdelaatikko kuumenee laitetta käytettäessä. Älä koske vaihdelaatikkoon, sillä se aiheuttaa palovammoja.

• Kaikkien koteloiden ja suojusten on oltava asennettuina ennen käynnistystä.

• Jos terät jäävät jumiin, ne saa löysättyä viemällä yhdistelmäavaimen vaihdelaatikon sisään. Työnnä yhdistelmäavain vaihdelaatikkoon ja käännä sitä edestakaisin. Katso kohta Vaihteen voiteleminen sivulla 126

• Kuljetussuojus on aina asetettava leikkuulaitteeseen, kun laitetta ei käytetä. Henkilökohtainen suojavarustus VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Käytä aina hyväksyttyjä henkilökohtaisia suojavarusteita, kun käytät laitetta. Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta ne lieventävät vammoja onnettomuustilanteessa. Anna jälleenmyyjän auttaa oikeiden varusteiden valinnassa.

• Käytä riittävän tehokkaasti vaimentavia hyväksyttyjä kuulonsuojaimia. Pitkäaikainen altistuminen melulle saattaa aiheuttaa pysyviä kuulovammoja.

• Käytä hyväksyttyjä silmäsuojaimia. Visiiriä käytettäessä on käytettävä myös hyväksyttyjä suojalaseja. Hyväksytyillä suojalaseilla tarkoitetaan laseja, jotka täyttävät standardin ANSI Z87.1 (Yhdysvallat) tai EN 166 (EU-maat) vaatimukset. (Kuva 9)

• Käytä käsineitä tarvittaessa esimerkiksi terävarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana. (Kuva 10)

• Käytä luistamattomia ja tukevia saappaita tai kenkiä. (Kuva 11)

• Käytä lujasta materiaalista valmistettuja vaatteita. Käytä aina vahvakankaisia pitkiä housuja ja pitkähihaista takkia. Vältä liian löysiä vaatteita, jotka tarttuvat helposti risuihin ja oksiin. Älä pidä koruja, shortseja tai sandaaleja. Älä myöskään kulje paljain jaloin. Sido hiukset turvallisesti olkapäiden yläpuolelle.

• Pidä ensiaputarvikkeet helposti saatavilla. (Kuva 12) Tuotteen turvalaitteet VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Älä käytä laitetta, jos jokin sen turvalaitteista on rikki.

• Tarkasta turvalaitteet säännöllisesti. Jos turvalaitteissa on vikoja, ota yhteyttä Husqvarna- huoltoliikkeeseen. Turvaliipaisimen varmistimen tarkistaminen

1. Tarkista, että turvaliipaisimen varmistin (A) ja

turvaliipaisin (B) liikkuvat vapaasti ja että palautusjousi toimii oikein. (Kuva 13)

2. Paina turvaliipaisimen varmistin alas ja varmista, että

se palautuu vapautettaessa lähtöasentoonsa. (Kuva 14)

3. Vapauta turvaliipaisimen varmistin ja varmista, että

kaasuliipaisin on lukittu joutokäyntiasentoon. (Kuva 15)

4. Käynnistä moottori ja käytä täyttä kaasua.

5. Vapauta turvaliipaisin ja tarkista, että terät

pysähtyvät kokonaan. VAROITUS: Jos terät liikkuvat kaasuliipaisimen ollessa joutokäyntiasennossa, säädä joutokäyntiä. Katso Joutokäyntinopeuden säätö sivulla 125

Pysäyttimen tarkistaminen

1. Käynnistä moottori.

2. Siirrä pysäytin pysäytysasentoon ja varmista, että

moottori sammuu. VAROITUS: Pysäytin palaa automaattisesti käynnistysasentoon. Estä tahaton käynnistys irrottamalla sytytystulpan suojus sytytystulpasta asennuksen tai huollon ajaksi. Kädensuojuksen tarkistaminen Kädensuojus estää käsiä terien aiheuttamia vammoja.

1. Pysäytä moottori.

994 - 007 - 08.09.20202. Varmista, että kädensuojus on kiinnitetty oikein

Tärinänvaimennusjärjestelmän tarkistaminen Tärinänvaimennusjärjestelmä vähentää kahvojen tärinää. Laitteen rungon ja kahvaston väliin on sijoitettu tärinänvaimennuselementtejä.

1. Tarkista silmämääräisesti, onko vääntymiä tai

2. Tarkista, että tärinänvaimentimet on kiinnitetty

oikein. (Kuva 16) Äänenvaimentimen tarkistaminen VAROITUS: Älä käytä laitetta, jos äänenvaimennin puuttuu tai se on viallinen. Viallinen äänenvaimennin suurentaa melutasoa ja tulipalon vaaraa. Älä käytä laitetta ilman kipinänsammutusverkkoa tai rikkinäisen kipinänsammutusverkon kanssa. Jos kipinänsammutusverkko on vioittunut, se on vaihdettava. VAROITUS: Äänenvaimentimet kuumentuvat huomattavasti käytön aikana ja sen jälkeen, myös joutokäyntinopeudella. HUOMAUTUS: Jos kipinänsammutusverkko tukkeutuu usein, se voi olla merkki katalysaattorin toiminnan heikentymisestä. Ota yhteyttä huoltoliikkeeseen äänenvaimentimen tarkistusta varten. Tukkeutunut kipinänsammutusverkko saa laitteen ylikuumenemaan, mistä seuraa sylinteri- ja mäntävaurioita. VAROITUS: Äänenvaimentimen sisäpinnat sisältävät kemikaaleja, jotka voivat aiheuttaa syöpää. Varo koskemasta näihin osiin, jos äänenvaimennin on vaurioitunut. Äänenvaimennin pitää äänitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käyttäjästä poispäin. Katalysaattorilla varustettu äänenvaimennin vähentää lisäksi pakokaasujen haitallisia aineita.

1. Pysäytä moottori.

2. Tarkista silmämääräisesti, onko vaurioita tai

3. Varmista, että äänenvaimennin on kiinnitetty oikein

4. Puhdista kipinänsammutusverkko teräsharjalla.

(Kuva 17) Terän ja teränsuojuksen tarkistaminen Terien (A) ulkoreuna toimii teränsuojuksena. Teränsuojus estää käyttäjää koskettamasta vahingossa terää. (Kuva 18)

1. Sammuta moottori ja varmista, että leikkuulaite

3. Käytä suojakäsineitä.

4. Varmista, että terä ja teränsuojus ovat ehjiä ja

etteivät ne ole vaurioituneet tai vääntyneet. Vaihda aina terä, jos se on taipunut tai vaurioitunut.

5. Varmista, että leikkuulaitteen ruuvit ovat kiinni.

Kiristä ruuvit arvoon 7–10 Nm. (Kuva 19) Polttoaineturvallisuus VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Älä käynnistä laitetta, jos sen päällä on polttoainetta tai moottoriöljyä. Poista ylimääräinen polttoaine tai öljy ja anna laitteen kuivua.

• Jos olet läikyttänyt polttoainetta vaatteillesi, vaihda vaatteet heti.

• Varo, ettei iholle pääse polttoainetta, sillä se voi aiheuttaa vamman. Jos ihollesi joutuu polttoainetta, pese se pois vedellä ja saippualla.

• Älä käynnistä laitetta, jos moottori vuotaa. Tarkista moottori säännöllisesti vuotojen varalta.

• Käsittele polttoainetta varoen. Polttoaine on syttyvää ja kaasut ovat räjähdysherkkiä, mikä voi aiheuttaa tapaturman tai kuoleman.

• Älä hengitä polttoainehöyryjä, sillä ne voivat aiheuttaa vamman. Varmista, että ilmanvirtaus on riittävä.

• Älä tupakoi polttoaineen tai moottorin lähistöllä.

• Älä sijoita lämpimiä esineitä polttoaineen tai moottorin lähelle.

• Älä lisää polttoainetta, kun moottori on käynnissä.

• Varmista ennen polttoaineen lisäämistä, että moottori on jäähtynyt.

• Ennen kuin lisäät polttoainetta, avaa polttoainesäiliön korkki hitaasti ja vapauta paine varovasti.

• Älä lisää polttoainetta moottoriin sisätilassa. Jos ilmanvirtaus ei ole riittävä, tukehtuminen tai hiilimonoksidin hengittäminen voi aiheuttaa vamman tai kuoleman.

• Kiristä polttoainesäiliön korkki tiukasti. Polttoainesäiliön korkin riittämätön kiristys aiheuttaa tulipalovaaran.

• Siirrä laite ennen käynnistystä vähintään 3 metrin päähän paikasta, jossa lisäsit polttoainetta.

994 - 007 - 08.09.2020

121• Älä täytä polttoainesäiliötä täyteen. Kuumuus saa polttoaineen laajenemaan. Jätä polttoainesäiliön päälle tyhjää tilaa. Turvaohjeet huoltoa varten VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Sammuta moottori ja varmista, että terälaite pysähtyy. Anna laitteen jäähtyä ennen kuin alat tehdä huoltotoimenpiteitä.

• Irrota sytytystulpan suojus ennen huoltoa.

• Moottorin pakokaasut sisältävät hiilimonoksidia, joka on hajuton, myrkyllinen ja erittäin vaarallinen kaasu, joka voi aiheuttaa kuoleman. Älä käytä laitetta sisällä tai suljetussa tilassa.

• Moottorin pakokaasu on kuumaa ja voi sisältää kipinöitä. Älä käytä laitetta sisätiloissa tai lähellä herkästi syttyvää materiaalia.

• Lisävarusteet ja muut kuin valmistajan hyväksymät muutokset laitteeseen voivat aiheuttaa vakavan vamman tai kuoleman. Älä tee laitteeseen muutoksia. Käytä aina alkuperäisiä lisävarusteita.

• Jos laitetta ei ole huollettu asianmukaisesti ja säännöllisesti, tapaturmien ja laitteen vaurioitumisen vaara kasvaa.

• Huolla laite ainoastaan käyttöohjekirjassa annettujen ohjeiden mukaisesti. Anna valtuutetun Husqvarna- huoltoliikkeen tehdä kaikki muut huoltotyöt.

• Anna valtuutetun Husqvarna-huoltoliikkeen huoltaa laite säännöllisesti.

• Vaihda vaurioituneet, kuluneet tai rikkoutuneet osat. Käyttö Johdanto VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen käyttöä. Polttoaine Tässä laitteessa on kaksitahtimoottori. HUOMAUTUS: Vääräntyyppinen polttoaine voi vaurioittaa moottoria. Käytä bensiinin ja kaksitahtiöljyn seosta. Valmis polttoainesekoitus

• Käytä valmiiksi sekoitettua Husqvarna- alkylaattibensiiniä, sillä se takaa parhaan suorituskyvyn ja pidentää moottorin käyttöikää. Tällainen polttoaine sisältää tavallista polttoainetta vähemmän haitallisia kemikaaleja, mikä vähentää haitallisia pakokaasuja. Tällaisesta polttoaineesta jää vähemmän karstaa polton jälkeen, jolloin moottorin osat pysyvät puhtaampina. Polttoaineen sekoittaminen Bensiini

• Käytä korkealaatuista lyijytöntä bensiiniä, jossa on enintään 10 % etanolia- HUOMAUTUS: Älä käytä bensiiniä, jonka oktaaniluku on pienempi kuin 90 RON / 87 AKI. Jos oktaaniluku on pienempi, moottori voi alkaa nakuttaa, mikä vaurioittaa moottoria. Kaksitahtiöljy

• Käytä Husqvarna-kaksitahtiöljyä, sillä se takaa parhaat tulokset ja suorituskyvyn.

• Jos Husqvarna-kaksitahtiöljyä ei ole saatavilla, voidaan käyttää jotakin muuta ilmajäähdytteisille moottoreille tarkoitettua korkealaatuista kaksitahtiöljyä. Kysy huoltoliikkeestä ohjeita oikean öljyn valintaan. HUOMAUTUS: Älä käytä vesijäähdytteisille ulkolaitamoottoreille tarkoitettua kaksitahtiöljyä. Älä käytä nelitahtimoottoreille tarkoitettua öljyä. Bensiinin ja kaksitahtiöljyn sekoitus Bensiini, litraa Kaksitahtiöljy, litraa 2 % (50:1) 5 0,10 10 0,20 15 0,30 20 0,40 HUOMAUTUS: Kun polttoainetta sekoitetaan pieniä määriä, pienikin mittausvirhe voi vaikuttaa sekoitussuhteeseen suuresti. Mittaa öljymäärä huolellisesti ja varmista, että seoksen suhde on oikea. (Kuva 20)

994 - 007 - 08.09.20201. Lisää puhtaaseen polttoainesäiliöön puolet bensiinin

2. Lisää koko öljymäärä.

3. Ravista polttoaineseosta.

4. Lisää loput bensiinistä säiliöön.

5. Ravista polttoaineseosta huolellisesti.

HUOMAUTUS: Sekoita korkeintaan yhden kuukauden polttoaineet kerrallaan. Polttoainesäiliön täyttö VAROITUS: Noudata seuraavia turvallisuustoimenpiteitä.

1. Sammuta moottori ja anna sen jäähtyä.

2. Pyyhi polttoainesäiliön korkin ympäristö puhtaaksi.

3. Ravista kannua ja varmista, että polttoaine on

sekoittunut kokonaan.

4. Vapauta polttoainesäiliöstä painetta avaamalla

polttoainesäiliön korkki hitaasti.

5. Täytä polttoainesäiliö.

HUOMAUTUS: Varmista, että polttoainesäiliössä ei ole liikaa polttoainetta. Polttoaine laajenee lämmetessään.

6. Kiristä polttoainesäiliön korkki tiukasti.

7. Puhdista polttoaineroiskeet laitteen päältä ja

8. Siirrä laite vähintään 3 metrin päähän polttoaineen

lisäämis- ja säilytyspaikalta ennen käynnistämistä. Huomautus: Laitteen polttoainesäiliön paikka kerrotaan kohdassa Laitteen kuvaus sivulla 118

Kahvan säätäminen Vain malli 122HD60: Takakahvan voi säätää viiteen eri asentoon.

• Vapauta kahvan lukitus ja käännä kahvaa. (Kuva 22) Laitteen käynnistäminen moottorin ollessa kylmä

1. Siirrä rikastinvipu rikastusasentoon. (Kuva 23)

2. Paina polttoainepumppua noin 6 kertaa tai kunnes

polttoainetta menee pumppuun. Polttoaineen ilmauspumppua ei tarvitse täyttää kokonaan.

3. Paina laitteen runkoa maata vasten vasemmalla

kädellä. Älä astu laitteen päälle.

4. Vedä käynnistysnarun kahvaa hitaasti oikealla

kädellä, kunnes tunnet vastuksen. Vedä sitten käynnistysnarun kahvaa nopeasti ja voimakkaasti. VAROITUS: Älä kiedo käynnistysnarua kätesi ympärille. HUOMAUTUS: Älä vedä käynnistysnarua loppuun asti, äläkä päästä irti käynnistysnarun kahvasta.

5. Jatka käynnistysnarun kahvasta vetämistä, kunnes

moottori sytyttää, ja paina rikastin alkuperäiseen asentoonsa. VAROITUS: Terät liikkuvat, kun moottori käynnistyy.

6. Jatka käynnistysnarun kahvasta vetämistä, kunnes

moottori käynnistyy.

7. Aseta moottori joutokäyntinopeudelle painamalla ja

vapauttamalla kaasuliipaisin.

8. Lisää moottorin käyntinopeutta painamalla

turvaliipaisinta vähitellen.

9. Varmista, että moottori käy tasaisesti.

Laitteen käynnistäminen moottorin ollessa kuuma

1. Paina laitteen runkoa maata vasten vasemmalla

kädellä. Älä astu laitteen päälle.

2. Vedä käynnistysnarun kahvaa hitaasti oikealla

kädellä, kunnes tunnet vastuksen. Vedä sitten käynnistysnarun kahvaa nopeasti ja voimakkaasti. Jatka, kunnes moottori käynnistyy. Huomautus: Lisätietoja laitteen käynnistämisestä on kohdassa Laitteen käynnistäminen moottorin ollessa kylmä sivulla 123

Laitteen pysäyttäminen

• Sammuta moottori siirtämällä pysäytyskytkin pysäytysasentoon. HUOMAUTUS: Pysäytin palaa automaattisesti käyttöasentoon. Laitteen käyttö

1. Käynnistä lähellä maata ja nosta laitetta aitaa pitkin

leikatessasi sivuja. Pidä huolta, ettei laitteen runko kosketa aitaan. (Kuva 24) VAROITUS: Pidä huolta, ettei terälaitteen kärki kosketa maahan.

2. Säädä nopeutta työmäärän mukaan.

994 - 007 - 08.09.2020

1233. Pidä laite mahdollisimman lähellä kehoasi, jotta voit työskennellä tasapainoisessa asennossa.

4. Ole varovainen ja käytä laitetta hitaasti.

Huolto Johdanto VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen huoltamista. Huoltokaavio Huolto Ennen käyttöä 40 h jäl- keen 100 h jäl- keen Puhdista ulkopinta. Jokaisen käytön jälkeen. Puhdista äänenvaimennin, pakoputki ja moottori lehdistä, liasta ja liiasta voitelu- aineesta. Jokaisen käytön jälkeen. Varmista, ettei leikkuulaite liiku joutokäyntinopeudella. X Tarkista pysäytin. Katso Pysäyttimen tarkistaminen sivulla 120 . X Tarkista leikkuulaitteen suojus vaurioiden ja halkeamien varalta. Vaihda, jos vau- rioita on.

Tarkista kädensuojus vaurioiden ja halkeamien varalta. Vaihda, jos vaurioita on. X Tarkista turvaliipaisimen varmistin ja turvaliipaisin. Katso Turvaliipaisimen var- mistimen tarkistaminen sivulla 120

Tarkista moottori, polttoainesäiliö ja polttoaineletku vuotojen varalta. X Kiristä mutterit ja ruuvit. X Tarkista käynnistin ja käynnistysnaru vaurioiden varalta. X Tarkista, että veitsiterien kiinnitysruuvit on kiristetty oikein. X Puhdista ilmansuodatin. Puhdista useammin, jos laitetta käytetään pölyisillä alu- eilla. Vaihda, jos vaurioita on.

Tarkista tärinänvaimennuselementit vaurioiden ja halkeamien varalta. Vaihda, jos vaurioita on.

Puhdista sytytystulpan ulkopinta ja sen ympäristö. Irrota sytytystulppa ja mittaa kärkiväli. Säädä kärkiväli tai vaihda sytytystulppa. Katso Sytytystulpan tarkistus sivulla 125

Puhdista jäähdytysjärjestelmä. X Puhdista kaasuttimen ulkopinta ja sen ympäristö. X Tarkista polttoainesuodatin likaantumisen ja polttoaineletku halkeamien tai mui- den vaurioiden varalta. Vaihda, jos vaurioita on.

Puhdista äänenvaimentimen kipinänsammutusverkko. Vaihda, jos se on vioittu- nut.

Puhdista polttoainesäiliö sisäpuolelta. X Vaihda sytytystulppa. X 124 994 - 007 - 08.09.2020Huolto Ennen käyttöä 40 h jäl- keen 100 h jäl- keen Tarkista kytkimen, kytkinjousten ja kytkinrummun kuluminen. Anna huoltoliikkeen vaihtaa vaurioituneet osat.

Varmista, että vaihde on täytetty rasvalla. X Tarkasta kaikki kaapelit ja liitännät. X Joutokäyntinopeuden säätö

1. Puhdista ilmansuodatin ja asenna ilmansuodattimen

2. Käynnistä laite. Katso

Laitteen käynnistäminen moottorin ollessa kylmä sivulla 123

3. Kierrä T-ruuvia ensin myötäpäivään, kunnes

leikkuulaite alkaa liikkua. (Kuva 25)

4. Kierrä joutokäyntiruuvia vastapäivään, kunnes

leikkuulaite pysähtyy. VAROITUS: Jos leikkuulaite ei pysähdy, kun säädät joutokäyntinopeutta, ota yhteyttä lähimpään huoltoliikkeeseen. Älä käytä laitetta, ennen kuin se on säädetty oikein tai korjattu. Huomautus: Joutokäyntinopeus on oikea, kun moottori käy tasaisesti kaikilla asennoilla. Katso suositeltu joutokäyntinopeus kohdasta Tekniset tiedot sivulla 127

Jäähdytysjärjestelmän puhdistus Jäähdytysjärjestelmä pitää moottorin lämpötilan alhaisena. Jäähdytysjärjestelmään kuuluvat sylinterin jäähdytysrivat (A), sylinterin kotelo (B) ja jäähdytysilma- aukko kampikammion läpi (C). (Kuva 26) HUOMAUTUS: Lehdet tukkivat helposti polttoainesäiliön ja kampikammion välissä olevan ilmanottoaukon. Puhdista ilmanottoaukko kokonaan. (Kuva 27)

1. Puhdista jäähdytysjärjestelmä harjalla viikoittain tai

tarvittaessa useammin.

2. Varmista, ettei jäähdytysjärjestelmä ole likainen tai

tukossa. Sytytystulpan tarkistus HUOMAUTUS: Käytä aina suositeltua sytytystulppaa. Väärä sytytystulpan tyyppi voi aiheuttaa laitteen vaurioitumisen.

• Tarkista sytytystulppa, jos moottorin teho on heikko, moottoria on vaikea saada käyntiin tai se ei toimi oikein joutokäyntinopeudella.

• Ehkäise ylimääräisen materiaalin joutuminen sytytystulpan elektrodeihin noudattamalla seuraavia ohjeita: a) Varmista, että joutokäyntinopeus on säädetty oikein. b) Varmista, että polttoaineseos on oikea. c) Varmista, että ilmansuodatin on puhdas.

• Jos sytytystulppa on karstoittunut, puhdista se ja tarkista samalla, että kärkiväli on oikea, katso Tekniset tiedot sivulla 127 . (Kuva 28)

• Vaihda sytytystulppa tarvittaessa. Ilmansuodattimen puhdistaminen Puhdista ilmansuodatin säännöllisesti liasta ja pölystä. Tämä ehkäisee kaasuttimen toimintahäiriöitä, käynnistysongelmia, moottorin tehon menetystä, moottorin osien kulumista ja polttoaineenkulutuksen kasvua.

1. Irrota ilmansuodattimen kansi (A).

2. Irrota suodatin (B) suodattimen kehyksestä. (Kuva

3. Pese suodatin lämpimällä saippuavedellä.

Huomautus: Pitkään käytössä ollutta ilmansuodatinta ei voi koskaan puhdistaa täysin puhtaaksi. Vaihda ilmansuodatin säännöllisin väliajoin, ja vaihda viallinen ilmansuodatin aina uuteen.

4. Varmista, että suodatin on kuiva.

5. Levitä öljyä ilmansuodattimeen. Katso

Öljyn levitys vaahtomuovisuodattimeen sivulla 125

6. Puhdista suodattimen kannen sisäpinta. Käytä

paineilmaa tai harjaa. Öljyn levitys vaahtomuovisuodattimeen HUOMAUTUS: Käytä aina Husqvarna- erikoisilmansuodatinöljyä. Älä käytä muita öljytyyppejä. VAROITUS: Käytä suojakäsineitä. Ilmansuodatinöljy voi aiheuttaa ihoärsytystä.

1. Siirrä vaahtomuovisuodatin muovipussiin.

2. Kaada öljy muovipussiin.

994 - 007 - 08.09.2020

1253. Hiero muovipussia, jotta öljy levittyy tasaisesti koko vaahtomuovisuodattimeen.

4. Paina ylimääräinen öljy muovipussissa olevasta

vaahtomuovisuodattimesta. (Kuva 30) Vaihteen voiteleminen

• Käytä Husqvarna-erikoisrasvaa. Lisätietoja suositellusta rasvasta saat huoltoliikkeestä.

• Lisää vaseliinia vaihteen korkin kautta. (Kuva 31) HUOMAUTUS: Älä täytä vaihdetta kokonaan. Terien puhdistaminen ja voiteleminen

1. Puhdista terät ylimääräisistä materiaaleista ennen

laitteen käyttöä ja käytön jälkeen.

2. Voitele terät ennen pidempiaikaista säilytystä.

Huomautus: Lisätietoja suositelluista puhdistus- ja voiteluaineista saat huoltoliikkeestä. Terien tarkistaminen

1. Irrota vaihteen kansi.

2. Varmista, että terät liikkuvat vapaasti. Laita

yhdistelmäavain vaihteeseen ja käännä myötä- ja vastapäivään. (Kuva 32)

3. Tutki terien särmät vaurioiden ja vääntymien varalta.

4. Viilaa terien jäysteet pois.

Vianmääritys Vianmääritys Moottori ei käynnisty Vika Mahdollinen syy Suositeltava vaihe Kytkentäkynnet Kytkentäkynnet eivät pääse liikkumaan vapaasti. Säädä tai vaihda kytkentäkynnet. Puhdista kytkentäkynsien ympärillä oleva alue. Ota yhteyttä valtuutettuun huoltoliikkeeseen. Polttoainesäiliö Väärä polttoainetyyppi. Tyhjennä se ja käytä oikeanlaista polttoainetta. Kaasutin Virheellinen joutokäyntino- peus. Säädä joutokäyntinopeutta. Ei kipinää Sytytystulppa on likainen tai märkä. Varmista, että sytytystulppa on kuiva ja puhdas. Virheellinen kärkiväli. Puhdista sytytystulppa. Tarkista, että sytytystulpan kärki- väli on oikea. Varmista, että sytytystulppa on varustettu häiriösuodattimella. Katso oikea kärkiväli kohdasta Tekniset tiedot sivulla

Sytytystulppa Sytytystulppa on löysä. Kiristä sytytystulppa. Moottorin käynnistyy mutta sammuu uudelleen Vika Mahdollinen syy Suositeltava vaihe Polttoainesäiliö Väärä polttoainetyyppi. Tyhjennä se ja käytä oikeanlaista polttoainetta. 126 994 - 007 - 08.09.2020Moottorin käynnistyy mutta sammuu uudelleen Vika Mahdollinen syy Suositeltava vaihe Kaasutin Virheellinen joutokäyntino- peus. Säädä joutokäyntinopeutta. Katso kohta Joutokäyntino- peuden säätö sivulla 125 . Ota tarvittaessa yhteyttä huol- toliikkeeseen. ilmansuodatin Ilmansuodatin tukossa. Puhdista ilmansuodatin. Terä Vika Mahdolliset syyt Suositeltava vaihe Terä liikkuu hitaasti tai ei ollenkaan. Terä on juuttunut tai vauri- oitunut. Puhdista ylimääräinen materiaali teristä. Katso kohta Te- rien puhdistaminen ja voiteleminen sivulla 126 . Poista te- ristä jäysteet. Katso kohta Terien tarkistaminen sivulla

. Vaihda terä, jos se on vaurioitunut. Terä ei leikkaa helposti. Terä on tylsä tai vaurioitu- nut. Teroita terä. Katso kohta Terien tarkistaminen sivulla

. Vaihda terä, jos se on vaurioitunut. Terä kuumenee. Terien välillä on kitkaa. Poista terästä jäysteet ja voitele terä. Katso Terien tarkis- taminen sivulla 126

Kuljettaminen, säilyttäminen ja hävittäminen Kuljetus ja säilytys

• Anna laitteen jäähtyä aina ennen varastointia.

• Kun säilytät ja kuljetat laitetta ja polttoainetta, varmista, ettei laite vuoda polttoainetta tai polttoainehöyryä. Esimerkiksi sähkölaitteista tai lämmityskattiloista peräisin olevat kipinät tai avotuli voivat aiheuttaa tulipalon.

• Käytä polttoaineen säilytyksessä ja kuljettamisessa aina hyväksyttyjä polttoainesäiliöitä.

• Tyhjennä polttoaine ennen kuljetusta tai pitkäaikaista säilytystä. Hävitä polttoaine viemällä se asianmukaiseen keräyspisteeseen.

• Kiinnitä kuljetussuojus kuljetuksen ja säilytyksen ajaksi.

• Irrota sytytystulpan suojus sytytystulpasta.

• Kiinnitä laite kuljetuksen ajaksi. Varmista, ettei se pääse liikkumaan.

• Puhdista ja huolla laite ennen pitkäaikaista säilytystä. Tekniset tiedot Tekniset tiedot 122HD45 122HD60 Moottori Sylinteritilavuus, cm

21,7 21,7 Joutokäyntinopeus, r/min 2 900 2 900 Suositeltu enimmäisnopeus, r/min 9 000 9 000

994 - 007 - 08.09.2020 127122HD45 122HD60

Standardin ISO 8893 mukainen moottorin enimmäisteho, kW/hv @ r/min 0,6/0,8 @ 7 800 0,6/0,8 @ 7 800 Katalysaattoriäänenvaimennin Kyllä Kyllä Kierrosluvun mukaan säätyvä sytytysjärjestelmä Kyllä Kyllä Sytytysjärjestelmä Sytytystulppa HQT-4 672201 HQT-4 672201 Kärkiväli, mm 0,5 0,5 Polttoaine Polttoainesäiliön tilavuus, l/cm

0,3/300 0,3/300 Paino Ilman polttoainetta, kg 4,7 4,9 Melupäästöt

Äänen tehotaso, mitattu dB(A) 100 100 Äänen tehotaso, taattu L

dB(A) 101 101 Äänitasot

Ekvivalentti äänenpainetaso käyttäjän korvan tasalla mi- tattuna standardien EN ISO 10517 mukaan, dB(A)

Kahvojen vastaavat tärinätasot (a hv,eq ) mitattuna standardin EN ISO 10517 mukaan, m/s

2,9/4,9 4,1/3,6 Terät Tyyppi Kaksipuolinen Kaksipuolinen Leikkauspituus, mm 450 590 Leikkuunopeus leikkuuta minuutissa 4050 4050

Melupäästö ympäristöön äänentehona (L

) EY-direktiivin 2000/14/EY mukaisesti mitattuna. Laitteen ilmoitet- tu äänentehotaso on mitattu käyttäen alkuperäistä terälaitetta, joka antaa suurimman äänentehotason. Taatun ja mitatun äänentehon erona on se, että taattu äänenteho sisältää myös mitatun tuloksen hajonnan ja vaihte- lun saman mallin eri laitteiden välillä direktiivin 2000/14/EY mukaisesti.

Äänenpainetasoista ilmoitettujen tietojen tyypillinen tilastollinen hajonta (keskihajonta) on 1 dB(A).

Tärinätasolle ilmoitetuissa tiedoissa tyypillinen tilastollinen hajonta (vakiopoikkeama) on 1 m/s

128 994 - 007 - 08.09.2020EY-vaatimustenmukaisuusvakuutus EY-vaatimustenmukaisuusvakuutus Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh. [phone], vakuuttaa täten, että pensasleikkurit Husqvarna 122HD45, 122HD60 alkaen vuoden 2011 sarjanumeroista (vuosi on ilmoitettu arvokilvessä ennen sarjanumeroa) on valmistettu noudattaen seuraavaa NEUVOSTON DIREKTIIVIÄ:

• 17. toukokuuta 2006 annettu konedirektiivi 2006/42/EY.

• 26. helmikuuta 2014 annettu direktiivi 2014/30/EY sähkömagneettisesta yhteensopivuudesta.

• 8. toukokuuta 2000 annettu direktiivi 2000/14/EY, joka koskee melupäästöjä ympäristöön. Yhteensopivuus on määritelty Liitteen V mukaan. Melupäästöjä koskevat tiedot löytyvät luvusta Tekniset tiedot.

• 8. kesäkuuta 2011 annettu direktiivi tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa, 2011/65/EU. Seuraavia standardeja on sovellettu:

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden on suorittanut Husqvarna AB:n puolesta vapaaehtoisen tyyppitarkastuksen. Sertifikaattien numerot ovat: SEC/10/2280-122HD45, 122HD60 Huskvarna, 2020-08-25 Pär Martinsson, kehityspäällikkö (Husqvarna AB:n valtuutettu ja teknisestä dokumentaatiosta vastaava edustaja)
