GEBRUIKSAANWIJZING 122HD61 HUSQVARNA

13. Vuldop voor smeermiddel, versnelling

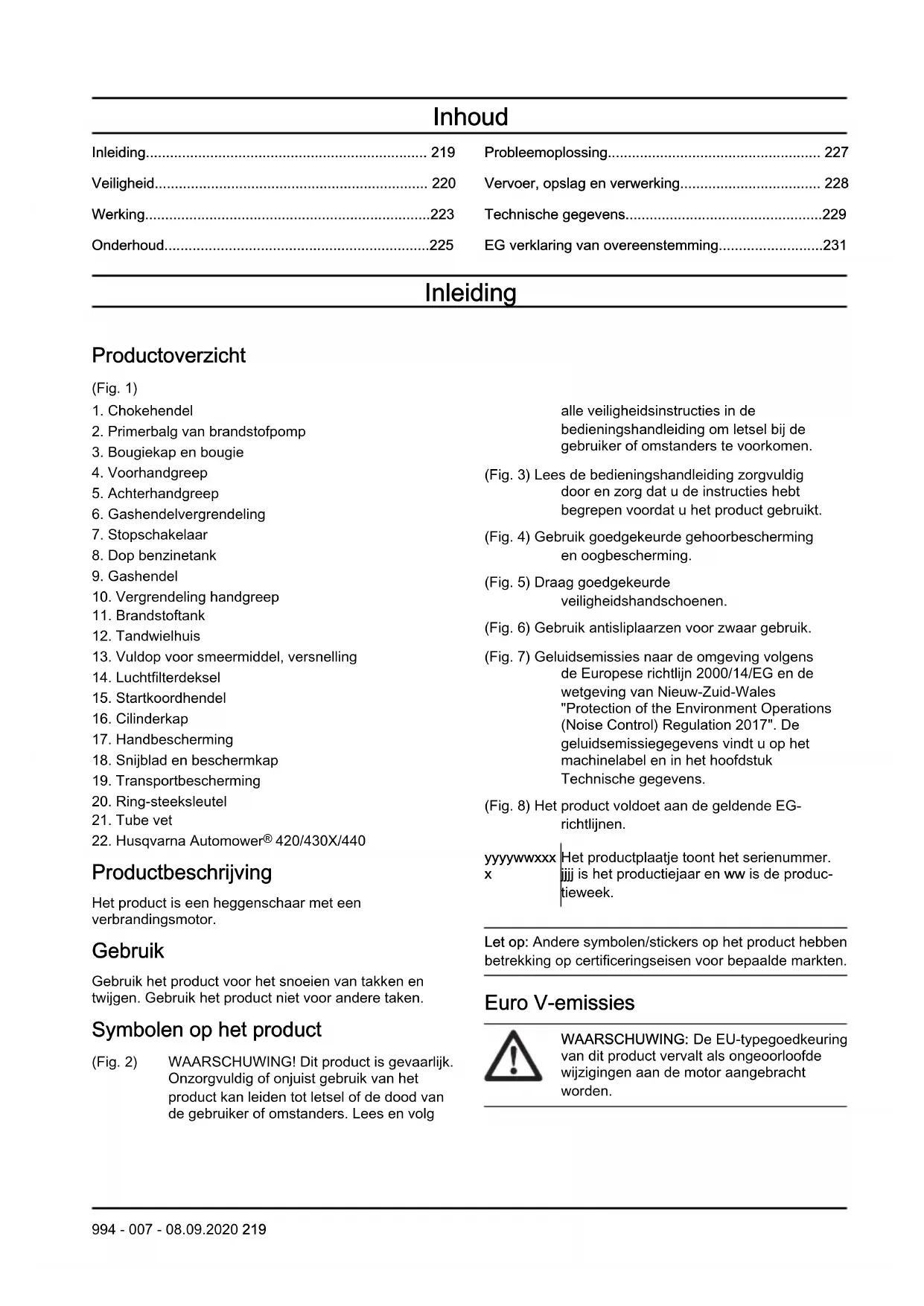

420/430X/440 Productbeschrijving Het product is een heggenschaar met een verbrandingsmotor. Gebruik Gebruik het product voor het snoeien van takken en twijgen. Gebruik het product niet voor andere taken. Symbolen op het product (Fig. 2) WAARSCHUWING! Dit product is gevaarlijk. Onzorgvuldig of onjuist gebruik van het product kan leiden tot letsel of de dood van de gebruiker of omstanders. Lees en volg alle veiligheidsinstructies in de bedieningshandleiding om letsel bij de gebruiker of omstanders te voorkomen. (Fig. 3) Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het product gebruikt. (Fig. 4) Gebruik goedgekeurde gehoorbescherming en oogbescherming. (Fig. 5) Draag goedgekeurde veiligheidshandschoenen. (Fig. 6) Gebruik antisliplaarzen voor zwaar gebruik. (Fig. 7) Geluidsemissies naar de omgeving volgens de Europese richtlijn 2000/14/EG en de wetgeving van Nieuw-Zuid-Wales "Protection of the Environment Operations (Noise Control) Regulation 2017". De geluidsemissiegegevens vindt u op het machinelabel en in het hoofdstuk Technische gegevens. (Fig. 8) Het product voldoet aan de geldende EG- richtlijnen. yyyywwxxx

Het productplaatje toont het serienummer. jjjj is het productiejaar en ww is de produc- tieweek. Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor bepaalde markten. Euro V-emissies WAARSCHUWING: De EU-typegoedkeuring van dit product vervalt als ongeoorloofde wijzigingen aan de motor aangebracht worden.

994 - 007 - 08.09.2020 219Veiligheid

Veiligheidsdefinities Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding. WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd. OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd. Let op: Geven verdere informatie die nodig is in een bepaalde situatie. Algemene veiligheidsinstructies WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Bij onjuist of onzorgvuldig gebruik kan het product een gevaarlijk gereedschap worden, dat ernstig of zelfs dodelijk letsel kan veroorzaken. Het is uiterst belangrijk dat u de inhoud van deze bedieningshandleiding doorleest en begrijpt.

• Dit product produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze dit product gaan bedienen.

• Als men teveel wordt blootgesteld aan trillingen, kan dit tot bloedvat- en zenuwbeschadigingen leiden bij personen die een slechte bloedcirculatie hebben. Consulteer uw dokter wanneer u symptomen heeft die wijzen op te grote blootstelling aan trillingen. Dergelijke symptomen zijn o.a. een doof gevoel, gevoelloosheid, tintelingen, een prikkelend gevoel, pijn, krachtverlies, veranderingen van huidskleur of conditie van de huid. Deze symptomen komen meestel voor op vingers, handen of polsen. De risico’s kunnen bij lage temperaturen toenemen.

• Wanneer u in een situatie belandt waarin u niet goed weet hoe u verder te werk moet gaan, moet u een expert raadplegen. Wend u tot uw dealer of uw servicewerkplaats. Gebruik de machine nooit voor taken waarvoor u niet voldoende gekwalificeerd bent.

• Denk erom dat de gebruiker verantwoordelijk is voor ongelukken of beschadigingen van andere mensen of hun eigendommen.

• Laat nooit een ander het product gebruiken zonder u ervan te verzekeren dat ze de inhoud van de bedieningshandleiding hebben begrepen.

• Sta nooit toe dat kinderen het product gebruiken of in de buurt van het product komen. Omdat het product is uitgerust met een terugverende stopschakelaar en kan worden gestart op lage snelheid en met weinig kracht op de starthendel, kunnen zelfs kleine kinderen onder bepaalde omstandigheden het product op eigen kracht starten. In dat geval kan er een risico op ernstig persoonlijk letsel bestaan. Verwijder daarom de bougiekap wanneer u geen toezicht houdt op het product.

• Bewaar het product buiten het bereik van kinderen.

• Gebruik het product nooit als u moe bent, alcohol heeft gedronken of medicijnen hebt ingenomen die uw gezichtsvermogen, beoordelingsvermogen of coördinatievermogen negatief beïnvloeden.

• Gebruik nooit een machine die defect is. Volg de onderhouds-, controle- en service-instructies van deze gebruiksaanwijzing. Bepaalde onderhouds- en servicemaatregelen moeten door opgeleide en gekwalificeerde specialisten worden uitgevoerd. Zie de instructies in het hoofdstuk Onderhoud.

• Gebruik nooit een product dat zo gewijzigd is dat het niet langer overeenkomt met de originele uitvoering. Veiligheidsinstructies voor bediening WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik het product nooit bij extreme klimaatomstandigheden zoals strenge kou of een zeer warm en/of vochtig klimaat.

• Defecte snijbladen kunnen het risico op ongevallen vergroten.

• Zorg ervoor dat er zich geen personen of dieren op een afstand van minder dan 15 meter bevinden terwijl u werkt.

• Controleer de omgeving en vergewis u ervan dat er geen risico bestaat dat mensen of dieren in contact komen met de snijuitrusting.

• Controleer het werkgebied. Verwijder voorwerpen die weggeslingerd kunnen worden.

• Let erop dat u tijdens het werken altijd op een veilige en stabiele ondergrond staat.

• Laat het product nooit onbeheerd achter terwijl de motor draait.

994 - 007 - 08.09.2020• Zorg ervoor dat uw handen en voeten niet bij het

snij-aggregaat komen als de motor draait.

• Mocht er tijdens de werkzaamheden iets tussen de messen vast komen zitten, moet de motor uitgezet worden en moeten de messen helemaal gestopt zijn voordat ze worden schoongemaakt. Koppel de bougiekap los van de bougie.

• Wanneer u de motor hebt uitgeschakeld, moet u uw handen en voeten uit de buurt van het snij-aggregaat houden tot de motor helemaal gestopt is.

• Wees alert op stukken tak die tijdens het knippen weggeslingerd kunnen worden.

• Let als u gehoorbescherming draagt op waarschuwingssignalen of geschreeuw. Doe uw gehoorbescherming altijd af nadat de motor is gestopt.

• Werk nooit op een ladder, stoel of andere verhoging die niet stevig vast staat.

• Gebruik altijd beide handen om het product vast te houden. Houd het product voor uw lichaam.

• Stop het product onmiddellijk als een vreemd voorwerp wordt geraakt of als zich trillingen voordoen. Koppel de bougiekap los van de bougie. Controleer of het product niet beschadigd is. Repareer eventuele beschadigingen.

• Verzeker u ervan dat de bougiedop en ontstekingskabel onbeschadigd zijn om het risico van een elektrische schok te voorkomen.

• Controleer of alle moeren en bouten goed vastgedraaid zijn.

• Zorg ervoor dat de tandwielkast goed gesmeerd is. Zie Voor het smeren van het tandwielhuis op pagina

• De tandwielkast is warm wanneer het product is gebruikt. Raak de tandwielkast niet aan om brandwonden te voorkomen.

• Alle kappen en beschermkappen moeten gemonteerd zijn voor de start.

• Wanneer de bladen vastlopen, kunnen ze worden losgemaakt door de combinatiesleutel in de tandwielkast te steken. Steek de combinatiesleutel in de vertanding en draai hem heen en weer. Zie Voor het smeren van het tandwielhuis op pagina 227

• De transportbescherming moet altijd op het snij- aggregaat worden geplaatst als het product niet wordt gebruikt. Persoonlijke beschermingsuitrusting WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Draag tijdens het gebruik van het product altijd goedgekeurde persoonlijke beschermingsuitrusting. Persoonlijke beschermingsuitrusting kunnen niet alle risico’s uitsluiten maar kunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschermingsmiddelen.

• Gebruik goedgekeurde gehoorbescherming met voldoende dempvermogen. Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging.

• Gebruik goedgekeurde oogbescherming. Als u een vizier gebruikt, moet u ook een goedgekeurde veiligheidsbril gebruiken. Een goedgekeurde veiligheidsbril moet voldoen aan de norm ANSI Z87.1 voor de VS of EN 166 voor de EU-landen. (Fig. 9)

• Draag zo nodig handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijuitrusting. (Fig. 10)

• Gebruik stevige laarzen of schoenen met antislipzool. (Fig. 11)

• Gebruik kleding van stevige stof. Gebruik altijd een zware lange broek en lange mouwen. Gebruik geen loszittende kleding die gemakkelijk kan blijven haken aan takjes en struikgewas. Draag geen sieraden, korte broek of sandalen of loop niet op blote voeten. Bind voor de veiligheid lang haar samen tot boven schouderhoogte.

• Houd een EHBO-doos binnen handbereik. (Fig. 12) Veiligheidsvoorzieningen op het product WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik het product nooit wanneer de veiligheidsvoorzieningen defect zijn.

• Controleer de veiligheidsvoorzieningen regelmatig op een juiste werking. Als de veiligheidsvoorzieningen defect zijn, neem dan contact op met uw Husqvarna servicewerkplaats. Gashendelvergrendeling controleren

1. Controleer of gashendelvergrendeling (A) en de

gashendel (B) vrij bewegen en of de retourveer correct werkt. (Fig. 13)

2. Duw de gashendelvergrendeling omlaag en

controleer of deze terugkeert naar de oorspronkelijke stand wanneer u hem loslaat. (Fig. 14)

3. Laat de gashendelvergrendeling los en controleer of

de gashendel vergrendeld is op een stationair toerental. (Fig. 15)

221WAARSCHUWING: Als de bladen bewegen wanneer de gashendel in de stationaire stand staat, moet het stationaire toerental worden afgesteld. Zie Stationair toerental afstellen op pagina 226

De stopschakelaar controleren

2. Zet de stopschakelaar in de stopstand en zorg dat

de motor stopt. WAARSCHUWING: De stopschakelaar keert automatisch terug naar de startpositie. Om onbedoeld starten te voorkomen, verwijdert u de bougiekap van de bougie bij montage van of onderhoud aan het product. De handbescherming controleren De handbescherming voorkomt letsel door de bladen.

Trillingsdempingssysteem controleren Het trillingdempingssysteem vermindert trillingen in de handgrepen. De trillingdemping fungeert als scheiding tussen de behuizing van het product en de handgreep.

1. Voer een visuele controle uit op vervorming en

2. Controleer of de onderdelen van de trillingdempers

correct zijn bevestigd. (Fig. 16) Geluiddemper controleren WAARSCHUWING: Gebruik het product nooit zonder geluiddemper of met een defecte geluiddemper. Wanneer de geluiddemper defect is, stijgt het geluidsniveau en neemt het risico op brand toe. Gebruik het product niet zonder vonkenscherm of met een beschadigd vonkenscherm. Een beschadigd vonkenscherm mag nooit worden teruggeplaatst. WAARSCHUWING: De dempers worden zeer heet tijdens en na het gebruik, ook bij stationair toerental. OPGELET: Indien het vonkenscherm vaak verstopt is, kan dit erop duiden dat de werking van de katalysator is afgenomen. Neem contact op met uw servicedealer voor controle van de geluiddemper. Een verstopt vonkenscherm veroorzaakt oververhitting en dat leidt tot schade aan de cilinder en zuiger. WAARSCHUWING: De binnenkanten van de geluiddemper bevatten chemische stoffen die kanker kunnen veroorzaken. Raak deze elementen niet aan als de geluiddemper is beschadigd. De uitlaatdemper is bedoeld om het geluidsniveau zo laag mogelijk te houden en om de uitlaatgassen uit de buurt te houden van de gebruiker. Een geluiddemper met een katalysator vermindert schadelijke uitlaatgassen.

2. Voer een visuele controle uit op beschadiging en

3. Zorg ervoor dat de geluiddemper correct aan het

product is bevestigd.

4. Reinig het vonkenscherm met een draadborstel.

(Fig. 17) Het blad en de bladbeschermkap controleren De buitenste delen van de bladen (A) fungeren als bladbeschermkappen. De bladbeschermkap beschermt de gebruiker tegen het per ongeluk aanraken van het blad. (Fig. 18)

1. Stop de motor en zorg ervoor dat het snij-aggregaat

2. Verwijder de bougiekap van de bougie.

3. Draag veiligheidshandschoenen.

4. Controleer of het blad en de bladbeschermkap niet

zijn beschadigd of verbogen. Vervang altijd een beschadigd of verbogen blad.

5. Zorg ervoor dat de schroeven op het snij-aggregaat

zijn bevestigd. Haal de schroef aan tot 7-10 Nm. (Fig. 19) Brandstofveiligheid WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Start het product niet als er brandstof of motorolie op het product aanwezig is. Verwijder de ongewenste brandstof/olie en laat het product drogen.

• Als u brandstof op uw kleding morst, trek dan direct andere kleding aan.

• Zorg dat er geen brandstof op uw lichaam terecht komt, dit kan letsel veroorzaken. Als er brandstof op uw lichaam terecht komt, verwijder deze dan met water en zeep.

994 - 007 - 08.09.2020• Start het product niet als er sprake is van een

motorlekkage. Controleer de motor regelmatig op lekkage.

• Wees voorzichtig met brandstof. Brandstof is licht ontvlambaar en de dampen zijn explosief. Ze kunnen letsel veroorzaken of leiden tot de dood.

• Adem geen brandstofdampen in, dit kan letsel veroorzaken. Zorg voor voldoende ventilatie.

• Rook niet in de buurt van de brandstof of de motor.

• Plaats geen warme voorwerpen in de buurt van de brandstof of de motor.

• Vul geen brandstof bij terwijl de motor is ingeschakeld.

• Zorg ervoor dat de motor koud is wanneer u brandstof bijvult.

• Draai de tankdop langzaam open en laat de druk voorzichtig ontsnappen voordat u brandstof bijvult.

• Vul geen brandstof voor de motor bij in een afgesloten ruimte. Onvoldoende ventilatie kan leiden tot ernstig letsel of de dood door verstikking of het inademen van koolmonoxide.

• Draai de tankdop volledig aan. Als de tankdop niet volledig is aangedraaid, bestaat een risico op brand.

• Verplaats het product minstens 3 m van de plaats waar u de brandstoftank hebt gevuld, voordat u het product start.

• Vul de brandstoftank niet volledig. Door hitte zet de brandstof uit. Zorg ervoor dat er ruimte overblijft aan de bovenkant van de brandstoftank. Veiligheidsinstructies voor onderhoud WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Stop de motor en zorg dat de snijuitrusting stopt. Laat het product afkoelen voordat u onderhoudswerkzaamheden uitvoert.

• Koppel de bougiekap los voordat u onderhoud uitvoert.

• Uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en uiterst gevaarlijk gas, dat de dood kan veroorzaken. Laat het product nooit binnenshuis of in gesloten ruimten draaien.

• De uitlaatdampen van de motor zijn heet en kunnen vonken bevatten. Laat het product niet draaien in gesloten ruimtes of in de buurt van licht ontvlambaar materiaal.

• Accessoires en wijzigingen aan het product die niet zijn goedgekeurd door de fabrikant, kunnen leiden tot ernstig letsel of overlijden. Breng geen wijzigingen aan het product aan. Gebruik altijd originele accessoires.

• Als het onderhoud niet correct en regelmatig wordt uitgevoerd, bestaat een verhoogde kans op letsel of schade aan het product.

• Voer alleen onderhoud uit zoals aanbevolen in deze bedieningshandleiding. Laat een goedgekeurde Husqvarna-servicewerkplaats alle andere onderhoudswerkzaamheden uitvoeren.

• Laat een erkende Husqvarna servicewerkplaats regelmatig onderhoud aan het product uitvoeren.

• Vervang beschadigde, versleten of defecte onderdelen. Werking Inleiding WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het product gebruikt. Brandstof Dit product is uitgerust met een tweetaktmotor. OPGELET: Een verkeerde soort brandstof kan leiden tot motorschade. Gebruik een mengsel van benzine en tweetaktolie. Voorgemengde brandstof

• Gebruik voorgemengde Husqvarna-alkylaatbrandstof voor optimale prestaties en een lange levensduur van de motor. Deze brandstof bevat minder schadelijke stoffen dan reguliere brandstof waardoor de uitstoot van schadelijke uitlaatgassen wordt beperkt. Bij gebruik van deze brandstof blijven er minder verbrandingsresten in de motor achter waardoor de onderdelen van de motor schoner blijven. Brandstof mengen Benzine

• Gebruik hoogwaardige loodvrije benzine met maximaal 10% ethanol (E10). OPGELET: Gebruik geen benzine met een octaangetal lager dan 90 RON/87 AKI. Een lager octaangetal kan leiden tot pingelen van de motor wat tot motorschade kan leiden. Tweetaktolie

• Gebruik voor de beste resultaten en optimale prestaties Husqvarna tweetaktolie.

994 - 007 - 08.09.2020 223• Als geen Husqvarna tweetaktolie beschikbaar is,

gebruik dan een andere hoogwaardige tweetaktolie voor luchtgekoelde motoren. Bespreek de keuze van de tweetaktolie met uw servicedealer. OPGELET: Gebruik geen tweetaktolie die bedoeld is voor watergekoelde buitenboordmotoren, zogenaamde outboardoil. Gebruik geen olie die is bedoeld voor viertaktmotoren. Benzine en tweetaktolie mengen Benzine, liter Tweetaktolie, liter 2% (50:1) 5 0,10 10 0,20 15 0,30 20 0,40 OPGELET: Wanneer u kleine hoeveelheden brandstof mengt, kunnen kleine fouten grote gevolgen hebben voor de mengverhouding. Meet de hoeveelheid olie nauwkeurig af om het juiste mengsel te verkrijgen. (Fig. 20)

1. Giet de helft van de benzine in een schone

brandstofbestendige houder.

2. Voeg de volledige hoeveelheid olie toe.

3. Schud het brandstofmengsel.

5. Schud het brandstofmengsel grondig.

OPGELET: Meng maximaal de hoeveelheid brandstof die u nodig hebt voor 1 maand. Brandstoftank vullen WAARSCHUWING: Houd u voor uw eigen veiligheid aan de volgende procedure.

1. Stop de motor en laat de motor afkoelen.

2. Maak het gebied rondom de brandstoftankdop goed

3. Schud de container en zorg ervoor dat de brandstof

volledig is gemengd.

4. Draai de brandstoftankdop langzaam los om de druk

te laten ontsnappen.

5. Vul de brandstoftank.

OPGELET: Zorg dat er niet te veel brandstof in de brandstoftank zit. De brandstof zet uit wanneer deze heet wordt.

6. Draai de tankdop volledig vast.

7. Verwijder gemorste brandstof op en rond het

8. Verwijder het product altijd ten minste 3 m uit de

buurt van de tankplaats en brandstofbron voordat u het product gaat starten. Let op: Zie Productoverzicht op pagina 219 om te zien waar de brandstoftank op uw product is. De handgreep afstellen Alleen voor 122HD60: De achterhandgreep kan worden afgesteld op 5 posities.

• Ontgrendel de vergrendelknop van de handgreep en draai aan de handgreep. (Fig. 22) Het product starten met een koude motor

1. Trek de chokehendel in de chokestand. (Fig. 23)

2. Duw ongeveer 6 keer op de primerbalg van de

brandstofpomp totdat de balg wordt gevuld met brandstof. Het is niet nodig het balgje volledig te vullen.

3. Druk de behuizing van het apparaat met uw

linkerhand op de grond. Stap niet op het product.

4. Trek langzaam met uw rechterhand aan de

startkoordhendel totdat u enige weerstand voelt en trek dan snel en met kracht aan de startkoordhendel. WAARSCHUWING: Wikkel het startkoord niet rond uw hand. OPGELET: Trek het startkoord niet helemaal uit en laat de greep niet los.

5. Blijf aan de startkoordhendel trekken totdat de motor

aanslaat en duw vervolgens de chokehendel naar zijn oorspronkelijke stand. WAARSCHUWING: Wanneer de motor start, gaan de bladen draaien.

6. Blijf aan de startkoordhendel trekken totdat de motor

7. Druk kort op de gashendel om de motor op het

stationaire toerental in te stellen.

8. Duw het gaspedaal geleidelijk in om het

motortoerental te verhogen.

994 - 007 - 08.09.20209. Zorg ervoor dat de motor soepel loopt.

Het product starten met een warme motor

1. Druk de behuizing van het apparaat met uw

linkerhand op de grond. Stap niet op het product.

2. Trek langzaam met uw rechterhand aan de

startkoordhendel totdat u enige weerstand voelt en trek dan snel en met kracht aan de startkoordhendel. Ga door totdat de motor aanslaat. Let op: Raadpleeg Het product starten met een koude motor op pagina 224 voor meer informatie over het starten van het product. Product stoppen

• Zet de stopschakelaar in de stopstand om de motor te stoppen. OPGELET: De stopschakelaar keert automatisch terug naar de bedrijfsstand. Het product gebruiken

1. Begin bij de grond en beweeg het product omhoog

langs de heg wanneer u de zijkanten snoeit. Zorg ervoor dat de behuizing van het product de heg niet raakt. (Fig. 24) WAARSCHUWING: Zorg ervoor dat de voorzijde van de snijuitrusting de grond niet raakt.

2. Pas de snelheid aan voor het uitlijnen met de

3. Houd het product dicht bij uw lichaam voor een

stabiele werkpositie.

4. Wees voorzichtig en bedien het product langzaam.

Onderhoud Inleiding WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u onderhoud aan het product gaat uitvoeren. Onderhoudsschema Onderhoud Voor ge- bruik na 40 uur na 100 uur Reinig het externe oppervlak. Na elke activiteit. Verwijder bladeren, vuil en overtollig smeermiddel van de geluiddemper, uitlaat- pijp en motor. Na elke activiteit. Zorg ervoor dat de het snij-aggregaat niet beweegt bij stationair toerental. X Controleer de stopschakelaar. Zie De stopschakelaar controleren op pagina 222 . X Controleer het snij-aggregaat op beschadigingen en scheuren. Vervang indien beschadigd.

Controleer de handbescherming op beschadigingen en scheuren. Vervang in- dien beschadigd.

Controleer de motor, brandstoftank en brandstofleiding op lekkages. X Draai moeren en bouten aan. X Controleer de starter en het startkoord op beschadigingen. X Controleer of de schroeven die de bladen bijeenhouden nog goed vastzitten. X

994 - 007 - 08.09.2020 225Onderhoud Voor ge-

bruik na 40 uur na 100 uur Maak het luchtfilter schoon. Reinig vaker bij gebruik in stoffige omgevingen. Ver- vang indien beschadigd.

Reinig het externe oppervlak van de bougie en het gebied eromheen. Verwijder de bougie en meet de elektrodenafstand. Pas de elektrodenafstand aan of ver- vang de bougie. Zie Bougie controleren op pagina 226

Reinig het koelsysteem. X Reinig het externe oppervlak van de carburateur en het gebied er omheen. X Controleer het brandstoffilter op verontreiniging en de brandstofslang op scheu- ren en andere defecten. Vervang indien beschadigd.

Reinig het vonkenscherm op de geluiddemper en vervang het indien het is be- schadigd.

Maak de binnenkant van de brandstoftank schoon. X Vervang de bougie. X Controleer de koppeling, de koppelingsveer en koppelingstrommel op slijtage. Laat deze door een erkende servicedealer vervangen indien ze zijn beschadigd.

Zorg ervoor dat het tandwielhuis is gevuld met vet. X Controleer alle kabels en aansluitingen. X Stationair toerental afstellen

1. Reinig het luchtfilter en bevestig het luchtfilterdeksel.

2. Start het product. Zie

Het product starten met een koude motor op pagina 224

3. Draai de stelschroef T rechtsom tot het snij-

aggregaat begint te draaien. (Fig. 25)

4. Draai de stelschroef linksom tot het snij-aggregaat

stopt. WAARSCHUWING: Als het snij- aggregaat niet stopt wanneer u het stationair toerental afstelt, neem dan contact op met uw dichtstbijzijnde servicedealer. Gebruik het product niet voordat het is juist afgesteld of gerepareerd. Let op: Het stationaire toerental is juist wanneer de motor in alle standen soepel draait. Zie Technische gegevens op pagina 229 voor het aanbevolen stationair toerental. Koelsysteem reinigen Het koelsysteem zorgt ervoor dat de motor niet te warm wordt. Het koelsysteem omvat de koelribben op de cilinder (A), de cilinderkap (B) en de luchtinlaat via het carter (C). (Fig. 26) OPGELET: De luchtinlaat tussen de brandstoftank en het carter kan gemakkelijk verstopt raken door bladeren. Reinig de luchtinlaat volledig. (Fig. 27)

1. Maak het koelsysteem wekelijks schoon met een

borstel, of vaker indien nodig.

2. Zorg ervoor dat het koelsysteem niet vuil of verstopt

is. Bougie controleren OPGELET: Gebruik altijd het juiste bougietype. Een verkeerd type bougie kan schade aan het product veroorzaken.

• Controleer de bougie als de motor weinig vermogen heeft, niet gemakkelijk te starten is of stationair niet goed draait.

• Volg deze instructies om het risico van ongewenst materiaal op de elektroden van de bougie te beperken: a) Zorg ervoor dat het stationair toerental altijd juist is afgesteld. b) Zorg dat het brandstofmengsel correct is. 226 994 - 007 - 08.09.2020c) Zorg dat het luchtfilter schoon is.

• Maak de bougie schoon als deze vuil is en controleer of de afstand tussen de elektroden correct is, zie Technische gegevens op pagina 229 . (Fig. 28)

• Vervang de bougie indien nodig. Het luchtfilter reinigen Reinig het luchtfilter regelmatig om vuil en stof te verwijderen. Hiermee voorkomt u een defecte carburateur, startproblemen, vermogensverlies, slijtage van motoronderdelen en een hoger brandstofverbruik dan normaal.

1. Verwijder het luchtfilterdeksel (A).

2. Verwijder het filter (B) uit het filterframe. (Fig. 29)

3. Reinig het filter met een warm sopje van water en

zeep. Let op: Een luchtfilter dat lange tijd is gebruikt, kan niet volledig worden gereinigd. Vervang het luchtfilter regelmatig en vervang een defect luchtfilter altijd.

4. Zorg ervoor dat het filter droog is.

5. Breng olie aan op het luchtfilter. Zie

Olie aanbrengen op het schuimluchtfilter op pagina 227

6. Reinig het binnenoppervlak van het luchtfilterdeksel.

Gebruik perslucht of een borstel. Olie aanbrengen op het schuimluchtfilter OPGELET: Gebruik altijd speciale luchtfilterolie van Husqvarna. Gebruik geen andere typen olie. WAARSCHUWING: Draag veiligheidshandschoenen. De olie van het luchtfilter kan huidirritatie veroorzaken.

1. Doe het schuimluchtfilter in een plastic zak.

2. Doe de olie in de plastic zak.

3. Wrijf over de plastic zak, zodat de olie gelijkmatig

over het schuimluchtfilter wordt verdeeld.

4. Duw de overtollige olie uit het schuimluchtfilter terwijl

het in de plastic zak zit. (Fig. 30) Voor het smeren van het tandwielhuis

• Gebruik Husqvarna speciaalvet. Neem voor meer informatie over aanbevolen vet contact op met uw servicedealer.

• Voeg het vet toe via de dop op het tandwielhuis. (Fig. 31) OPGELET: Vul het tandwielhuis niet volledig. De messen reinigen en smeren

1. Verwijder ongewenste materialen van de bladen

voor en nadat u het product gebruikt.

2. Smeer de bladen voorafgaand aan langdurige

opslag. Let op: Neem voor meer informatie over aanbevolen reinigings- en smeermiddelen contact op met uw servicedealer. De messen inspecteren

1. Verwijder de kap van het tandwielhuis.

2. Controleer of de messen vrij draaien. Plaats de

combinatiesleutel in het tandwielhuis en draai rechtsom en linksom. (Fig. 32)

3. Controleer de randen van de messen op

beschadigingen en vervorming.

4. Gebruik een vijl om bramen op de messen te

verwijderen. Probleemoplossing Probleemoplossing De motor start niet Probleem Mogelijke oorzaak Aanbevolen stap Starterpallen De starterpallen kunnen niet vrij bewegen. Verstel of vervang de starterpallen. Reinig rondom de starterpallen. Neem contact op met een erkende servicedealer. Brandstoftank Verkeerd type brandstof. Aftappen en juiste brandstof gebruiken.

994 - 007 - 08.09.2020 227De motor start niet

Probleem Mogelijke oorzaak Aanbevolen stap Carburateur Incorrect stationair toeren- tal. Pas het stationaire toerental aan. Geen vonk De bougie is vies of nat. Zorg ervoor dat de bougie droog en schoon is. Incorrecte elektrodenaf- stand. Reinig de bougie. Controleer of de elektrodenafstand op de bougie juist is. Zorg ervoor dat de bougie is uitgerust met een onderdrukker. Raadpleeg Technische gegevens op pagina 229 voor de juiste elektrodenafstand. Bougie De bougie zit los. Draai de bougie vast. De motor start, maar stopt weer Probleem Mogelijke oorzaak Aanbevolen stap Brandstoftank Verkeerd type brandstof. Aftappen en juiste brandstof gebruiken. Carburateur Incorrect stationair toeren- tal. Pas het stationaire toerental aan. Zie Stationair toerental afstellen op pagina 226 . Neem indien nodig contact op met uw servicedealer. Luchtfilter Verstopt luchtfilter. Maak het luchtfilter schoon. Mes Probleem Mogelijke oorzaken Aanbevolen stap Het blad beweegt lang- zaam of beweegt niet. Het blad wordt geblokkeerd of is beschadigd. Verwijder ongewenste materialen van de bladen. Zie

messen reinigen en smeren op pagina 227 . Verwijder bramen van het blad, zie De messen inspecteren op pa- gina 227 . Vervang het blad als dit beschadigd is. Het blad heeft moeite met snijden. Het blad is niet scherp of is beschadigd. Slijp het blad, zie De messen inspecteren op pagina 227

Vervang het blad als dit beschadigd is. Het blad wordt heet. Er is wrijving tussen de bla- den. Verwijder bramen van het blad en smeer het blad. Zie De messen inspecteren op pagina 227

Vervoer, opslag en verwerking Transport en opslag

• Laat het product voor opslag altijd afkoelen.

• Controleer voor opslag en vervoer van het product en de brandstof of er geen lekken of dampen zijn. Vonken of open vuur, bijvoorbeeld van elektrische apparaten of ketels, kunnen tot brand leiden.

• Gebruik altijd goedgekeurde containers voor opslag en transport van brandstof.

• Leeg de brandstoftank voorafgaand aan transport of langdurige opslag. De brandstof via een geschikte verwijderingslocatie afvoeren.

• Bevestig de transportbescherming tijdens transport en opslag.

• Verwijder de bougiekap van de bougie. 228 994 - 007 - 08.09.2020• Bevestig het product tijdens transport. Zorg ervoor dat het niet kan bewegen.

• Reinig en onderhoud het product voor lange- termijnopslag. Technische gegevens Technische gegevens 122HD45 122HD60 Motor Cilinderinhoud, cm

21,7 21,7 Stationair toerental, rpm 2900 2900 Aanbevolen maximum toerental, omw./min 9000 9000 Maximaal motorvermogen volgens ISO 8893, kW/pk bij tpm 0,6/0,8 bij 7800 0,6/0,8 bij 7800 Geluiddemper met katalysator Ja Ja Een toerentalgeregeld ontstekingssysteem Ja Ja Ontstekingssysteem Bougie HQT-4 672201 HQT-4 672201 Elektrodenafstand, mm 0,5 0,5 Brandstof Inhoud brandstoftank, l/cm

Geluidsvermogenniveau, gemeten dB(A) 100 100 Geluidsvermogenniveau, gegarandeerd L

Equivalent geluidsdrukniveau bij het oor van de gebrui- ker, gemeten volgens EN ISO 10517, dB(A)

Geluidsemissie naar de omgeving gemeten als geluidsvermogen (L

) volgens EG-richtlijn 2000/14/EG. Het gerapporteerde geluidsvermogenniveau voor de machine is gemeten met de originele snijuitrusting die het hoogste niveau geeft. Het verschil tussen gegarandeerd en gemeten geluidsvermogen is dat het gegaran- deerde geluidsvermogen ook spreiding in het meetresultaat omvat en de verschillen tussen de verschillende machines van hetzelfde model conform Richtlijn 2000/14/EG.

De gerapporteerde gegevens voor het geluidsdrukniveau vertonen een typische statistische spreiding (stan- daardafwijking) van 1 dB (A).

De gerapporteerde gegevens voor een trillingsniveau vertonen een typische statistische spreiding (standaard- afwijking) van 1 m/s

Messen Type Dubbelzijdig Dubbelzijdig Snijhoogte, mm 450 590 Snijsnelheid, sneden/min 4050 4050 230 994 - 007 - 08.09.2020EG verklaring van overeenstemming EG-conformiteitsverklaring Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: [phone], verklaart dat de heggenscharen Husqvarna 122HD45, 122HD60 met serienummers van 2011 en later (het jaar staat duidelijk op het productplaatje vermeld, gevolgd door het serienummer) voldoet aan de eisen die zijn opgenomen in de RICHTLIJNEN VAN DE RAAD:

• van 17 mei 2006 "met betrekking tot machines" 2006/42/EG.

• van 26 februari 2014 "betreffende elektromagnetische compatibiliteit" 2014/30/EU.

• van 8 mei 2000 "met betrekking tot geluidsemissies in het milieu” 2000/14/EG. Conformiteitsbeoordeling volgens bijlage V. Raadpleeg voor informatie betreffende geluidsemissie de sectie met technische gegevens.

• van 8 juni 2011 "inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur" 2011/65/EU. De volgende normen zijn van toepassing:

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden heeft namens Husqvarna AB een niet-verplicht typeonderzoek uitgevoerd. De certificaten hebben nummer: SEC/10/2280-122HD45, 122HD60 Huskvarna, 2020-08-25 Pär Martinsson, Hoofd Ontwikkeling (gemachtigde vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie)
