NAUDOJIMO INSTRUKCIJA 122HD61 HUSQVARNA

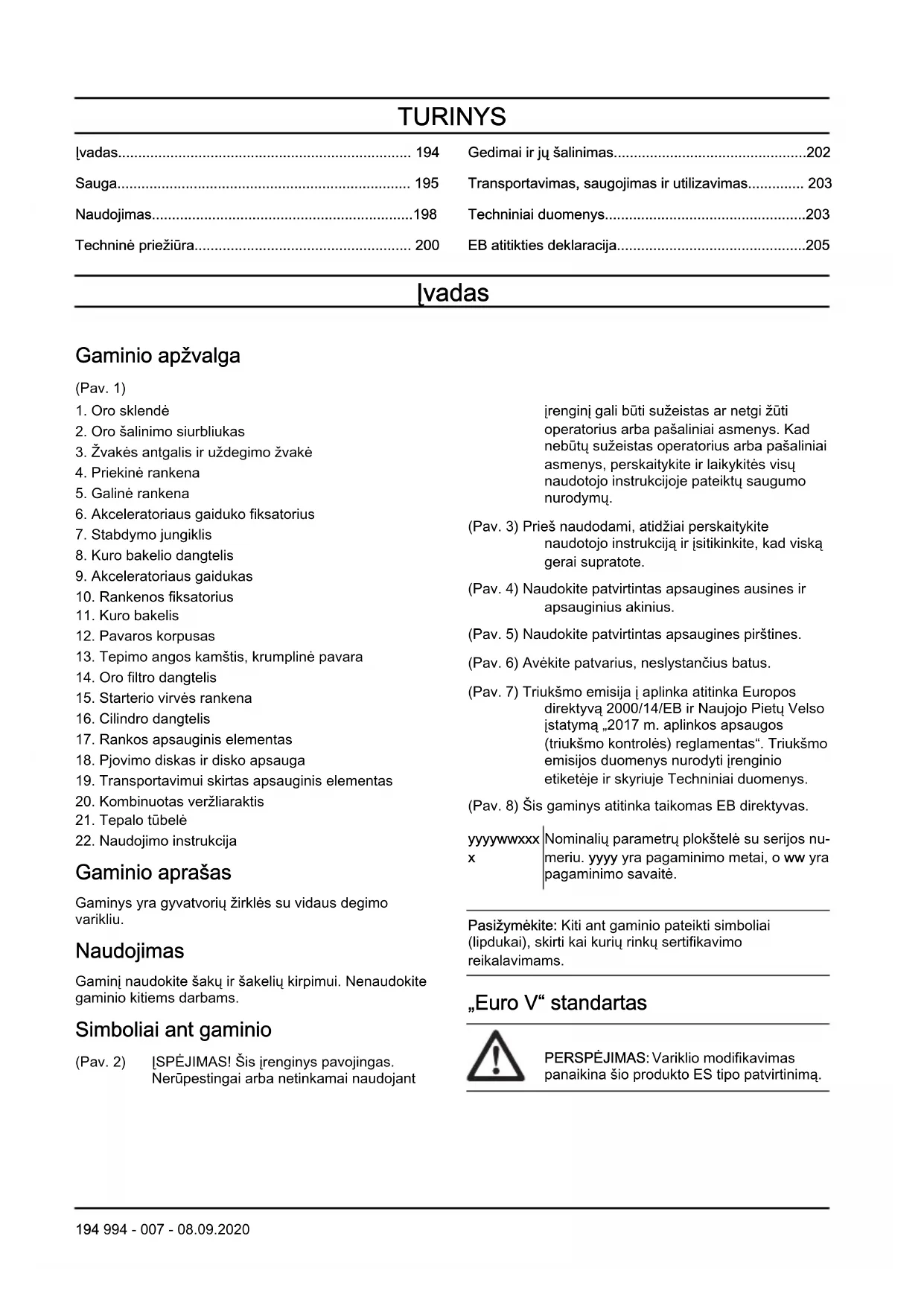

2. Oro šalinimo siurbliukas

3. Žvakės antgalis ir uždegimo žvakė

13. Tepimo angos kamštis, krumplinė pavara

14. Oro filtro dangtelis

15. Starterio virvės rankena

Gaminio aprašas Gaminys yra gyvatvorių žirklės su vidaus degimo varikliu. Naudojimas Gaminį naudokite šakų ir šakelių kirpimui. Nenaudokite gaminio kitiems darbams. Simboliai ant gaminio (Pav. 2) ĮSPĖJIMAS! Šis įrenginys pavojingas. Nerūpestingai arba netinkamai naudojant įrenginį gali būti sužeistas ar netgi žūti operatorius arba pašaliniai asmenys. Kad nebūtų sužeistas operatorius arba pašaliniai asmenys, perskaitykite ir laikykitės visų naudotojo instrukcijoje pateiktų saugumo nurodymų. (Pav. 3) Prieš naudodami, atidžiai perskaitykite naudotojo instrukciją ir įsitikinkite, kad viską gerai supratote. (Pav. 4) Naudokite patvirtintas apsaugines ausines ir apsauginius akinius. (Pav. 5) Naudokite patvirtintas apsaugines pirštines. (Pav. 6) Avėkite patvarius, neslystančius batus. (Pav. 7) Triukšmo emisija į aplinka atitinka Europos direktyvą 2000/14/EB ir Naujojo Pietų Velso įstatymą „2017 m. aplinkos apsaugos (triukšmo kontrolės) reglamentas“. Triukšmo emisijos duomenys nurodyti įrenginio etiketėje ir skyriuje Techniniai duomenys. (Pav. 8) Šis gaminys atitinka taikomas EB direktyvas. yyyywwxxx

Nominalių parametrų plokštelė su serijos nu- meriu. yyyy yra pagaminimo metai, o ww yra pagaminimo savaitė. Pasižymėkite: Kiti ant gaminio pateikti simboliai (lipdukai), skirti kai kurių rinkų sertifikavimo reikalavimams. „Euro V“ standartas PERSPĖJIMAS: Variklio modifikavimas panaikina šio produkto ES tipo patvirtinimą. 194 994 - 007 - 08.09.2020Sauga Saugos ženklų reikšmės Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį į ypač svarbias vadovo dalis. PERSPĖJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma vadove pateiktų nurodymų. PASTABA: Naudojamas, kai kyla pavojus sugadinti gaminį, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma vadove pateiktų nurodymų. Pasižymėkite: Naudojamas papildomai informacijai apie konkrečią situaciją pateikti. Bendrieji saugos nurodymai PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Netinkamai ar nerūpestingai naudodami gaminį galite rimtai ar net mirtinai susižaloti. Todėl ypač svarbu perskaityti ir suprasti šias naudojimo instrukcijas.

• Šis gaminys veikdamas sukuria elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali trikdyti aktyviųjų arba pasyviųjų medicininių implantų veiklą. Kad sumažėtų sunkaus ar netgi mirtino sužeidimo pavojus, medicininių implantų turintiems asmenims rekomenduojame prieš naudojant šį gaminį pasitarti su gydytoju ir implanto gamintoju.

• Ilgalaikė vibracija gali pakenkti silpnesnės sveikatos žmonių kraujo apytakai ir nervų sistemai. Pajutę somatinius negalavimo požymius, kreipkitės į gydytoją. Simptomai yra nutirpimas, nejautrumas, badymas, dilgčiojimas, skausmas, silpnumas, odos spalvos ir būklės pakitimas. Šie simptomai paprastai pasirodo ant pirštų, rankų ar riešų. Rizika padidėja esant žemai temperatūrai.

• Jei tam tikroje situacijoje nežinosite kaip pasielgti, teiraukitės specialisto. Kreipkitės į pardavėją ar aptarnavimo dirbtuves. Nedirbkite darbo, kurio nemokate ar jaučiatės nepakankamai kvalifikuotas.

• Atminkite, kad už nelaimingus atsitikimus arba pavojus, kurie gali kilti kitiems žmonėms arba jų turtui, atsako operatorius.

• Niekam kitam niekada neleiskite naudotis gaminiu prieš tai neįsitikinę, ar jie suprato naudojimosi instrukcijų turinį.

• Niekada neleiskite vaikams naudoti gaminio ar būti arti jo. Gaminys turi spyruoklinį įjungimo / išjungimo jungiklį ir jį galima užvesti vos patraukus starterio rankenėlę, todėl net maži vaikai prie tam tikrų aplinkybių gali savo jėgomis užvesti gaminį. Tai reiškia, jog iškyla pavojus sunkiai susižeisti. Todėl nuimkite žvakės antgalį, kai gaminys lieka be priežiūros.

• Gaminį laikykite ten, kur jo negali pasiekti vaikai.

• Niekada nenaudokite gaminio, jei esate pavargę, jei vartojote alkoholį ar vaistus, kurie gali turėti įtakos jūsų regėjimui, nuovokai ar koordinacijai.

• Niekada nenaudokite techniškai netvarkingo gaminio. Įrenginį reguliariai tikrinkite ir techniškai prižiūrėkite, kaip nurodyta šioje naudojimo instrukcijoje. Kai kuriuos techninės priežiūros darbus gali atlikti tik apmokyti ir kvalifikuoti specialistai. Žr. skyriuje Priežiūra pateiktas instrukcijas.

• Niekada nenaudokite gaminio, kurio konstrukcija yra modifikuota, lyginant su gamyklos standartu. Naudojimo saugos instrukcijos PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Niekada nenaudokite gaminio ekstremaliomis klimatinėmis sąlygomis, pvz., esant dideliam šalčiui ar labai karštam ir/arba drėgnam klimatui.

• Pažeisti peiliai gali padidinti nelaimingų atsitikimų riziką.

• Užtikrinkite, kad dirbant prie jūsų arčiau nei 15 metrų / 50 pėdų neprisiartintų žmonės ar gyvūnai.

• Prieš užvesdami pjovimo įrangą, visada apsidairykite ir įsitikinkite, ar ji nesužeis kitų netoliese esančių žmonių ar gyvūnų.

• Patikrinkite darbo vietą. Pašalinkite daiktus, kurie gali pakilti nuo žemės.

• Visada įsitikinkite, kad jūsų darbo padėtis yra saugi ir stabili.

• Niekuomet nepalikite gaminio be priežiūros, kai veikia variklis.

• Įsitikinkite, ar veikiant varikliui, rankos ir kojos neliečia pjovimo agregato.

• Jei kas nors darbo metu įstrigtų peiliuose, būtina išjungti variklį, sustoti ir prieš nuvalant peilius, kabelį atjungti nuo uždegimo žvakės. Atjunkite uždegimo žvakės antgalį nuo uždegimo žvakės.

• Išjungus variklį, rankomis ir kojomis nelieskite pjovimo agregato, kol jis pilnai nesustos.

• Saugokitės šakų nuolaužų, kurios gali būti išmetamos į orą pjovimo metu.

• Jeigu dėvite apsaugines ausines, būkite atidūs, kad išgirstumėte galimus įspėjamuosius signalus ar

994 - 007 - 08.09.2020

195šūksnius. Išjungus variklį, visada nusiimkite apsaugines ausines.

• Niekada nedirbkite stovėdami ant kopėčių, suoliuko ar kito netvirtai pakelto pagrindo.

• Gaminį visada laikykite dviem rankom. Gaminį visada laikykite priešais kūną.

• Jei gaminį paliečia pašalinį objektą arba susidaro vibracijos, sustabdykite įrenginį. Atjunkite uždegimo žvakės antgalį nuo uždegimo žvakės. Patikrinkite, ar gaminys nepažeistas. Suremontuokite pažeidimus.

• Patikrinkite, ar nepažeistas uždegimo žvakės dangtelis ir uždegimo laidas, kad išvengtumėte elektros smūgio.

• Patikrinkite, ar visos veržlės ir varžtai yra priveržti.

• Įsitikinkite, kad pavarų dėžė pakankamai sutepta. Žr. Pavaros korpuso tepimas psl. 202

• Naudojant gaminį įkaista pavarų dėžė. Nelieskite pavarų dėžės norėdami išvengti nudegimo žaizdų.

• Prieš užvedant įrenginį visi gaubtai ir apsaugos privalo būti pritvirtinti.

• Jeigu diskai įstringa, juos galima atlaisvinti į pavarų dėžę įstačius kombinuotąjį veržliaraktį. Įstatykite kombinuotąjį veržliaraktį į pavarų dėžę ir sukite jį pirmyn ir atgal. Žr. Pavaros korpuso tepimas psl.

• Apsauginis dėklas visada turi būti ant pjovimo agregato, jei gaminys nenaudojamas. Asmeninės apsauginės priemonės PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Naudodami įrenginį būtinai dėvėkite patvirtintas asmenines apsaugines priemones. Asmeninės apsauginės priemonės nepadės visiškai išvengti pavojaus susižeisti, tačiau nelaimingo atsitikimo atveju mažiau nukentėsite. Leiskite prekybos atstovui padėti pasirinkti tinkamą įrangą.

• Naudokite pakankamomis garso slopinimo savybėmis pasižyminčias patvirtintas apsaugines ausines. Ilgalaikis triukšmo poveikis gali nesugrąžinamai pakenkti klausai.

• Naudokite patvirtintas akių apsaugos priemones. Jei naudojamas apsauginis skydelis, turi būti nešiojami ir patvirtinti apsauginiai akiniai. Patvirtinti apsauginiai akiniai yra tie, kurie atitinka JAV ANSI Z87.1 standartą arba ES EN 166 standartą. (Pav. 9)

• Kai būtina, pvz., montuojant, apžiūrint arba valant pjovimo įrangą, užsimaukite pirštines. (Pav. 10)

• Naudokite tvirtus, neslystančius aulinius batus ar pusbačius. (Pav. 11)

• Vilkėkite iš stiprios medžiagos pagamintus drabužius. Būtinai mūvėkite tvirtas, ilgas kelnes, vilkėkite aprangą ilgomis rankovėmis Nevilkėkite laisvų drabužių, kurie gali užkibti už krūmokšnių ir šakų. Nenešiokite papuošalų, trumpų kelnių ar atvirų batų ir nevaikščiokite basomis. Saugiai susisekite plaukus aukščiau pečių.

• Netoliese turi būti pirmosios pagalbos vaistinėlė. (Pav. 12) Gaminio apsauginės priemonės PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Nesinaudokite gaminiu, jei jo apsauginės priemonės yra netvarkingos.

• Reguliariai tikrinkite apsaugines priemones. Jei apsauginės priemonės yra pažeistos, pasitarkite su Husqvarna techninės priežiūros atstovu. Akceleratoriaus gaiduko fiksatoriaus patikra

1. Patikrinkite, ar akceleratoriaus gaiduko fiksatorius

(A) ir akceleratoriaus gaidukas (B) laisvai junginėjasi ir ar gerai veikia jų spyruoklių sistema. (Pav. 13)

2. Paspauskite akceleratoriaus gaiduko fiksatorių ir

įsitikinkite, kad atleidus jis grįžta į savo pradinę padėtį. (Pav. 14)

3. Atleiskite akceleratoriaus gaiduko blokuotę ir

įsitikinkite, kad akceleratoriaus gaidukas užfiksuotas tuščiosios eigos padėtyje. (Pav. 15)

4. Užveskite variklį ir iki galo nuspauskite akceleratorių.

5. Atleiskite akceleratoriaus gaiduką ir įsitikinkite, kad

peiliai visiškai sustoja. PERSPĖJIMAS: Jei peiliai juda akceleratoriaus rankenėlei esant tuščiosios eigos padėtyje, pakoreguokite greitį tuščiąja eiga. Žr. Greičio tuščiąja eiga reguliavimas psl. 201

1. Paleiskite variklį.

2. Pastumkite stabdymo jungiklį į stabdymo padėtį ir

patikrinkite, ar variklis išjungiamas. PERSPĖJIMAS: Paleidimo / stabdymo jungiklis automatiškai grįžta į paleidimo padėtį. Norėdami išvengti netyčinio paleidimo, išimkite uždegimo žvakės antgalį iš uždegimo žvakės sumontuodami produktą arba atliekate jo priežiūrą. Rankos apsaugos patikra Rankos apsauga saugo nuo peilių sužeidimų.

2. Įsitikinkite, kad rankos apsauginis elementas yra

tinkamai pritvirtintas.

3. Patikrinkite, ar nepažeista rankos apsauga.

Vibracijos slopinimo sistemos patikra Vibracijos slopinimo sistema susilpnina rankenų vibraciją. Vibracijos slopinimo įrenginiai veikia kaip atskyrimas tarp produkto korpuso ir rankenos įrenginio.

1. Apžiūrėkite, ar duslintuvas nedeformuotas ir

elementai. (Pav. 16) Duslintuvo patikra PERSPĖJIMAS: Niekada nenaudokite produkto be duslintuvo arba su netvarkingu duslintuvu. Esant pažeistam duslintuvui gali padidėti triukšmo lygis ir kyla gaisro pavojus. Nenaudokite produkto be kibirkščių gesinimo tinklelio arba su sugadintu tinkleliu. Pažeistą kibirkščių gesinimo tinklelį reikia pakeisti. PERSPĖJIMAS: Dirbant ir baigus darbą, taip pat įrenginiui veikiant tuščiąja eiga, duslintuvai gali labai įkaisti. PASTABA: Jei kibirkščių gesinimo tinklelis dažnai užsikemša, tai gali reikšti, kad blogai veikia katalizatorius. Dėl duslintuvo patikrinimo kreipkitės į techninės priežiūros atstovą. Dėl užsikimšusio kibirkščių gesinimo tinklelio įrenginys gali perkaisti ir pažeisti cilindrą bei stūmoklį. PERSPĖJIMAS: Ant duslintuvo vidinių paviršių yra chemikalų, galinčių sukelti vėžį. Jeigu duslintuvas sugadintas, saugokitės, kad nepaliestumėte šių elementų. Duslintuvas iki minimumo sumažina triukšmo lygį ir nukreipia nuo naudotojo variklio išmetamąsias dujas. Duslintuvas su katalizatoriumi sumažina kenksmingų medžiagų kiekį išmetamose dujose.

1. Išjunkite variklį.

2. Apžiūrėkite, ar duslintuvas nesugadintas ir

3. Pasirūpinkite, kad duslintuvas būtų tinkamai

pritvirtintas prie įrenginio.

4. Nuvalykite kibirkščių gesinimo tinklelį vieliniu

šepetėliu. (Pav. 17) Norėdami atlikti peilių ir peilių apsaugos patikrą Išorinės peilių briaunos (A) veikia kaip peilių apsauga. Peilio apsauga neleidžia naudotojui netyčia prisiliesti prie peilio. (Pav. 18)

1. Išjunkite variklį ir įsitikinkite, kad pjovimo agregatas

2. Nuimkite uždegimo žvakės antgalį nuo uždegimo

3. Užsidėkite apsaugines pirštines.

4. Patikrinkite, ar peilių ašmenys ir peilių apsauga nėra

pažeista ar sulenkta. Visada pakeiskite pažeistą ar sulenktą peilį.

5. Įsitikinkite, kad priveržti pjovimo agregato varžtai.

Priveržkite varžtus 7–10 Nm jėga. (Pav. 19) Degalų naudojimo sauga PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Neužveskite gaminio, jei ant gaminio yra kuro arba variklio alyvos. Nuvalykite nepageidaujamą kurą / alyvą ir palaukite, kol gaminys išdžius.

• Apsipylę drabužius kuru nedelsiant persirenkite.

• Neapsipilkite kūno kuru, nes jis gali sužaloti. Apsipylę kūną kuru, jį nusiplaukite muilu ir vandeniu.

• Neužveskite gaminio, jei iš variklio sunkiasi skysčiai. Reguliariai tikrinkite, ar iš variklio nesisunkia skysčiai.

• Atsargiai elkitės su kuru. Kuras yra degus, o jo garai – sprogūs, todėl neatsargiai elgiantis galima susižaloti arba žūti.

• Neįkvėpkite kuro garų, nes jie gali sužaloti. Pasirūpinkite tinkamu vedinimu.

• Nerūkykite greta kuro arba variklio.

• Nedėkite šiltų objektų greta kuro arba variklio.

• Nepilkite kuro, kai variklis užvestas.

• Prieš pildami kurą įsitikinkite, ar variklis ataušęs.

• Prieš pildami kurą lėtai atidarykite kuro bakelio dangtelį ir atsargiai išleiskite slėgį.

• Nepilkite į variklį kuro būdami patalpoje. Dėl oro stygiaus galima susižaloti arba žūti uždusus arba apsinuodijus anglies monoksidu.

• Stipriai užsukite kuro bakelio dangtelį. Nepakankamai stipriai užsukus kuro bakelį kyla gaisro pavojus.

• Prieš pradėdami darbą patraukite gaminį mažiausiai 3 m / 10 pėdų nuo vietos, kurioje pylėte kurą.

197Priežiūros saugos instrukcijos PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Išjunkite variklį ir įsitikinkite, kad pjovimo įranga nebesisuka. Prieš atlikdami priežiūros darbus leiskite gaminiui atvėsti.

• Prieš atlikdami priežiūros darbus atjunkite žvakės antgalį.

• Variklio išmetamosiose dujose yra anglies monoksido – nuodingų, bekvapių ir labai pavojingų dujų, nuo kurių poveikio galima mirti. Nenaudokite įrenginio patalpose ar uždarose erdvėse.

• Variklio išmetamosios dujos yra karštos, jose gali būti kibirkščių. Nenaudokite įrenginio patalpoje arba greta degių medžiagų.

• Gamintojo nepatvirtinti priedai ir gaminio pakeitimai gali rimtai ar net mirtinai sužeisti. Nekeiskite gaminio. Būtinai naudokite originalias atsargines dalis.

• Jeigu priežiūra atliekama netinkamai ir nereguliariai, padidėja pavojus susižeisti ir sugadinti įrenginį.

• Atlikite tik naudojimo instrukcijoje nurodytus priežiūros darbus. Visus kitus techninės priežiūros darbus patikėkite atlikti patvirtintam „Husqvarna“ techninės priežiūros atstovui.

• Patvirtintas „Husqvarna“ techninės priežiūros atstovas turi reguliariai atlikti gaminio techninę priežiūrą.

• Pakeiskite pažeistas, sulūžusias arba susidėvėjusias dalis. Naudojimas Įvadas PERSPĖJIMAS: Prieš naudodami gaminį perskaitykite ir supraskite skyrių apie saugą. Degalai Įrenginys turi dvitaktį variklį. PASTABA: Naudojant netinkamo tipo degalus gali būti sugadintas variklis. Naudokite benzino ir dvitakčių variklių alyvos mišinį. Iš anksto sumaišyti degalai

• Naudokite Husqvarna iš anksto sumaišytus alkilintus degalus, siekdami geriausių rezultatų ir prailginti variklio tarnavimo laiką. Šiuose degaluose palyginti su įprastiniais degalais yra mažiau kenksmingų chemikalų, todėl sumažėja kenksmingų išmetamųjų dujų kiekis. Likučių po degimo kiekis yra mažesnis, naudojant šiuos degalus, todėl variklio komponentai išlieka švaresni. Degalų maišymas Benzinas

• Naudokite kokybišką bešvinį benziną, kurio etanolio koncentracija yra iki 10 %. PASTABA: Nenaudokite benzino, kurio oktaninis skaičius yra mažesnis nei 90 RON/87 AKI. Naudojant žemesnio oktaninio skaičiaus degalus gali nesklandžiai veikti variklis, tai pažeis variklį. Alyva dvitakčiams varikliams

• Siekdami geriausių rezultatų ir našumo, naudokite Husqvarna dvitakčių variklių alyvą.

• Jei negalite gauti Husqvarna dvitakčio variklio alyvos, naudokite geros kokybės dvitakčių variklių alyvą, skirtą oru aušinamiems varikliams Norėdami išsirinkti tinkamą alyvą, kreipkitės į techninio aptarnavimo atstovą. PASTABA: Niekada nenaudokite dvitaktės alyvos, skirtos vandeniu aušinamiems valčių varikliams, dar vadinamos valčių variklių alyva. Nenaudokite alyvos, skirtos keturtakčiams varikliams. Degalų ir dvitakčių variklių alyvos maišymas Benzinas, litrais Dvitakčio va- riklio alyva, li- trais 2 % (50:1) 5 0,10 10 0,20 15 0,30 20 0,40 PASTABA: Maišant nedidelius degalų kiekius, nedidelė paklaida gali stipriai pakeisti mišinio santykį. Kruopščiai pamatuokite alyvos kiekį, kad gautumėte tinkamą mišinį. 198 994 - 007 - 08.09.2020(Pav. 20)

1. Pripildykite puse kiekio degalų švarioje talpykloje

2. Supilkite visą alyvos kiekį.

3. Suplakite degalų mišinį.

4. Tada supilkite likusią benzino dalį į talpyklą.

5. Kruopščiai suplakite degalų mišinį.

PASTABA: Nesumaišykite degalų ilgesniam nei 1 mėnesio laikotarpiui. Kuro bakelio užpildymas PERSPĖJIMAS: Laikykitės procedūrų, kurios skirtos užtikrinti jūsų saugą.

1. Išjunkite variklį ir palaukite, kol jis atvės.

2. Nuvalykite sritį aplink kuro bakelio dangtelį. (Pav. 21)

3. Papurtykite talpyklą, kad degalai gerai susimaišytų.

4. Lėtai nuimkite kuro bakelio dangtelį, kad išleistumėte

5. Užpildykite degalų bakelį.

PASTABA: Degalų bakelio neperpildykite. Degalams įkaitus šie plečiasi.

6. Stipriai užsukite degalų bakelio dangtelį.

7. Išvalykite išsiliejusius degalus art gaminio ir aplink jį.

8. Prieš paleisdami gaminį visada patraukite jį 3

metrus / 10 pėdų nuo degalų pildymo vietos ir degalų talpyklos. Pasižymėkite: Norėdami sužinoti, kur yra kuro bakelis jūsų gaminyje, žr. Gaminio apžvalga psl. 194

Rankenos reguliavimas Tik 122HD60: Galinės rankenos aukštį galima nustatyti į 5 skirtingas padėtis.

• Atlaisvinkite rankenos užraktą ir pasukite rankeną. (Pav. 22) Norėdami paleisti šaltą variklį

1. Oro sklendės rankenėlę perjunkite į uždarytos oro

sklendės padėtį. (Pav. 23)

2. Paspauskite oro išleidimo pūslelę apie 6 kartus arba

kol pūslelė bus užpildyta kuru. Nebūtina visiškai pripildyti oro išleidimo pūslelės.

3. Laikykite gaminio korpusą ant žemės kairiąją ranka.

Gaminio nepriminkite koja

4. Lėtai dešiniąja ranka traukite starterio virvės

rankenėlę, kol pajusite nedidelį pasipriešinimą, tada trūktelėkite starterio virvės rankenėlę. PERSPĖJIMAS: Nevyniokite starterio virvės sau ant rankos. PASTABA: Netraukite starterio virvės iki galo ir nepaleiskite jos rankenėlės.

5. Traukykite starterio virvės rankeną, kol variklis

užsives, tada nuspauskite oro sklendės rankenėlę į pradinę padėtį. PERSPĖJIMAS: Užvedus variklį juda peiliai.

6. Toliau traukykite starterio virvės rankeną, kol variklis

7. Nuspauskite ir atleiskite akceleratoriaus gaiduką,

kad variklis veiktų tuščiąja eiga.

8. Norėdami padidinti variklio apsukas palaipsniui

spauskite akceleratoriaus rankenėlę.

9. Įsitikinkite, kad variklis veikia sklandžiai.

Norėdami paleisti šiltą variklį

1. Laikykite gaminio korpusą ant žemės kairiąją ranka.

Gaminio nepriminkite koja

2. Lėtai dešiniąja ranka traukite starterio virvės

rankenėlę, kol pajusite nedidelį pasipriešinimą, tada trūktelėkite starterio virvės rankenėlę. Kartokite, kol variklis užsives. Pasižymėkite: Jei reikia daugiau informacijos, kaip užvesti gaminį, žr. Norėdami paleisti šaltą variklį psl. 199 Gaminio sustabdymas

• Pastumkite stabdymo jungiklį į stabdymo padėtį, kad sustabdytumėte variklį. PASTABA: Stabdymo jungiklis automatiškai grįžta į pradinę padėtį. Gaminio naudojimas

1. Kirpdami gyvatvorės šonus pradėkite nuo apačios ir

kelkite gaminį į viršų. Saugokitės, kad gaminio korpusas nepaliestų gyvatvorės. (Pav. 24) PERSPĖJIMAS: Saugokitės, kad pjovimo įrangos priekinė dalis nepaliestų žemės.

2. Reguliuokite greitį atsižvelgdami į darbinę apkrovą.

994 - 007 - 08.09.2020

1993. Gaminį laikykite netoli kūno, kad stabiliau jį valdytumėte.

4. Būkite atsargūs ir naudokite gaminį neskubėdami.

Techninė priežiūra Įvadas PERSPĖJIMAS: Prieš prižiūrėdami produktą, perskaitykite ir supraskite saugos skyrių. Priežiūros grafikas Techninės priežiūros darbas Prieš naudoji-

Po 40 val. Po 100 val. Nuvalykite išorinį paviršių. Kiekvieną kartą baigus darbą. Išvalykite duslintuvą, išmetimo vamzdį ir variklį nuo lapų, purvo ir tepalo perte- kliaus. Kiekvieną kartą baigus darbą. Įsitikinkite, kad varikliui veikiant tuščiąja eiga pjovimo agregatas nejuda. X Patikrinkite stabdymo jungiklį. Žr. Stabdymo jungiklio patikra psl. 196 . X Apžiūrėkite, ar nesugadinta ir neįtrūkusi pjovimo agregato apsauga. Jei pažeista, pakeiskite.

Apžiūrėkite, ar nesugadinta ir neįtrūkusi rankos apsauga. Jei pažeista, pakeiski- te.

Patikrinkite akceleratoriaus gaiduko fiksatorių ir akceleratoriaus gaiduką. Žr. Ak- celeratoriaus gaiduko fiksatoriaus patikra psl. 196

Patikrinkite variklį, kuro bakelį ir kuro žarneles, ar nėra nuotėkio. X Priveržkite veržles ir varžtus. X Patikrinkite, ar nesugadintas starteris ir starterio virvė. X Patikrinkite, ar peilius laikantys varžtai yra teisingai priveržti. X Išvalykite oro filtrą. Jei naudojate dulkėtoje aplinkoje, valykite dažniau. Jei pa- žeista, pakeiskite.

Apžiūrėkite, ar nesugadinti ir neįtrūkę vibracijos slopinimo elementai. Jei pažeis- ta, pakeiskite.

Nuvalykite uždegimo žvakės išorinį paviršių ir plotą aplink ją. Išimkite uždegimo žvakę ir išmatuokite tarpą tarp elektrodų. Sureguliuokite tarpą tarp elektrodų ar- ba pakeiskite uždegimo žvakę. Žr. Uždegimo žvakės tikrinimas psl. 201

Išvalykite aušinimo sistemą. X Išvalykite karbiuratoriaus išorinį paviršių ir plotą aplink jį. X Patikrinkite, ar neužterštas kuro filtras, neįtrūkusi ir kitaip nesugadinta kuro žar- nelė. Jei pažeista, pakeiskite.

Nuvalykite duslintuvo kibirkščių gesinimo tinklelį, o jei jis pažeistas, pakeiskite. X Išvalykite kuro baką vidinį paviršių. X Pakeiskite uždegimo žvakę. X 200 994 - 007 - 08.09.2020Techninės priežiūros darbas Prieš naudoji-

Po 40 val. Po 100 val. Patikrinkite, ar nesusidėvėjusi sankaba, sankabos spyruoklė ir sankabos būgne- lis. Jei sankaba pažeista, ją turėtų pakeisti įgaliotas priežiūros specialistas.

Pasirūpinkite, kad pavaros korpusas būtų pripildytas tepalo. X Patikrinkite visus laidus ir jungtis. X Greičio tuščiąja eiga reguliavimas

1. Išvalykite oro filtrą ir pritvirtinkite oro filtro dangtelį.

2. Paleiskite gaminį. Žr.

Norėdami paleisti šaltą variklį psl. 199

3. Pirmiausia laisvos eigos varžtą T pasukite pagal

laikrodžio rodyklę, kol pjovimo agregatas pradės judėti. (Pav. 25)

4. Laisvosios eigos varžtą sukite prieš laikrodžio

rodyklę, kol pjovimo agregatas sustos. PERSPĖJIMAS: Jeigu pjovimo agregatas nesustoja, kai sureguliuojate greitį tuščiąja eiga, kreipkitės į artimiausią techninės priežiūros atstovą. Nenaudokite įrenginio, kol jis nėra tinkamai sureguliuotas arba sutaisytas. Pasižymėkite: Greitis tuščiąja eiga yra tinkamas, kai variklis tolygiai veikia visose padėtyse. Rekomenduojamo greičio tuščiąja eiga ieškokite Techniniai duomenys psl. 203

Aušinimo sistemos valymas Aušinimo sistema užtikrina žemą variklio temperatūrą. Aušinimo sistemą sudaro cilindro aušinimo plokštelės (A), cilindro dangtelis (B) ir oro įsiurbimas per karterį (C). (Pav. 26) PASTABA: Oro įsiurbimą tarp kuro bakelio ir karterio gali lengvai užkimšti lapai. Visiškai išvalykite oro įsiurbimą. (Pav. 27)

1. Kartą per savaitę ar dažniau, jei būtina, šepetėliu

išvalykite aušinimo sistemą.

2. Patikrinkite, ar aušinimo sistema neužteršta ir

neužsikišusi. Uždegimo žvakės tikrinimas PASTABA: Visada naudokite rekomenduojamo tipo žvakes. Netinkamo tipo uždegimo žvakė gali pažeisti gaminį.

• Patikrinkite uždegimo žvakę, jei variklio galingumas mažas, jį sunku paleisti arba jis netinkamai veikia tuščiąja eiga.

• Norėdami sumažinti pašalinių medžiagų atsiradimą ant uždegimo žvakės elektrodų, laikykitės šių instrukcijų: a) Įsitikinkite, kad tinkamai sureguliuotas greitis tuščiąja eiga. b) Įsitikinkite, kad naudojate tinkamą kuro mišinį. c) Patikrinkite, ar oro filtras yra švarus.

• Jeigu uždegimo žvakė purvina, nuvalykite ją ir patikrinkite, ar nustatytas tinkamas tarpas tarp elektrodų, žr. Techniniai duomenys psl. 203 . (Pav. 28)

• Esant reikalui pakeiskite uždegimo žvakę. Oro filtro valymas Reguliariai išvalykite purvą ir dulkes iš oro filtro. Tai apsaugo karbiuratorių nuo gedimų, paleidimo problemų, variklio galios sumažėjimo, variklio dalių dėvėjimosi ir didesnių nei įprasta kuro sąnaudų.

1. Nuimkite oro filtro gaubtą (A).

2. Iš filtro rėmelio išimkite filtro (B). (Pav. 29)

3. Šiltu muiluotu vandeniu išplaukite filtrą.

Pasižymėkite: Ilgai naudoto oro filtro negalima iki galo išvalyti. Reguliariai keiskite oro filtrą ir visuomet pakeiskite sugadintą oro filtrą.

4. Įsitikinkite, kad filtras sausas.

6. Nuvalykite oro filtro dangčio vidinį paviršių. Valykite

suslėgtu oru arba šepetėliu. Porolono oro filtro tepimas alyva PASTABA: Visada naudokite Husqvarna specialią oro filtrų alyvą. Nenaudokite kitų rūšių alyvos. PERSPĖJIMAS: Užsidėkite apsaugines pirštines. Oro filtro alyva gali sudirginti odą.

1. Įdėkite porolono oro filtrą į plastikinį maišelį.

994 - 007 - 08.09.2020

2012. Įpilkite alyvos į plastikinį maišelį.

3. Trinkite plastikinį maišelį, kad alyva tolygiai

pasiskirstytų ant porolono oro filtro.

4. Išspauskite alyvos perteklių iš porolono oro filtro, kol

jis dar yra maišelyje. (Pav. 30) Pavaros korpuso tepimas

• Naudokite Husqvarna specialų tepalą. Dėl išsamesnės informacijos apie rekomenduojamus tepalus kreipkitės į techninės priežiūros atstovą.

• Sutepkite per pavaros korpuso dangtelį. (Pav. 31) PASTABA: Nepripildykite sklidinai pavaros korpuso. Peilių valymas ir tepimas

1. Prieš naudodami gaminį ir jį panaudoję nuvalykite

pašalines medžiagas nuo peilių.

2. Jeigu ketinate ilgą laiką nenaudoti, sutepkite peilius.

Pasižymėkite: Dėl išsamesnės informacijos apie rekomenduojamas valymo medžiagas ir tepalus kreipkitės į techninės priežiūros atstovą. Norėdami patikrinti peilius

1. Nuimkite dangtelį nuo pavaros korpuso.

2. Įsitikinkite, kad peiliai laisvai juda. Įstatykite

veržliaraktį į pavaros korpusą ir sukite pagal laikrodžio rodyklę ir prieš ją. (Pav. 32)

3. Patikrinkite, ar nepažeistos ir nedeformuotos peilių

4. Naudodami dildę pašalinkite peilių nelygumus.

Gedimai ir jų šalinimas Gedimai ir jų šalinimas Nepavyksta užvesti variklio Problema Galima priežastis Rekomenduojamas veiksmas Starterio strektės Starterio strektės negali laisvai judėti. Sureguliuokite arba pakeiskite starterio strektes. Nuvalykite sritį aplink starterio strektes. Kreipkitės į įgaliotą priežiūros specialistą. Kuro bakelis Netinkama kuro rūšis. Išleiskite ir naudokite tinkamą kurą. Karbiuratorius Netinkamas greitis tuščiąja eiga. Sureguliuokite greitį tuščiąja eiga. Nėra kibirkšties Uždegimo žvakė nešvari arba drėgna. Pasirūpinkite, kad uždegimo žvakė būtų sausa ir švari. Netinkamas tarpas tarp elektrodų. Išvalykite žvakę. Patikrinkite, ar tarpas tarp uždegimo žvakės elektrodų yra tinkamas. Įsitikinkite, kad uždegimo žvakėje yra slopintuvas. Tinkamą tarpą tarp elektrodų žr. Techniniai duomenys psl. 203

Uždegimo žvakė Atsileidusi uždegimo žva- kė. Priveržkite uždegimo žvakę. 202 994 - 007 - 08.09.2020Variklis užsiveda, tačiau vėl užgęsta. Problema Galima priežastis Rekomenduojamas veiksmas Kuro bakelis Netinkama kuro rūšis. Išleiskite ir naudokite tinkamą kurą. Karbiuratorius Netinkamas greitis tuščiąja eiga. Sureguliuokite greitį tuščiąja eiga. žr. Greičio tuščiąja ei- ga reguliavimas psl. 201 . Jei reikia, kreipkitės į savo prie- žiūros specialistą. Oro filtras Užsikimšęs oro filtras Išvalykite oro filtrą. Peilis Problema Galimos priežastys Rekomenduojamas veiksmas Peilis juda lėtai arba išvis nejuda. Peilis užblokuotas arba pa- žeistas. Pašalinkite nepageidaujamas medžiagas nuo peilio. žr. Peilių valymas ir tepimas psl. 202 . Pažalinkite peilių nely- gumus, žr. Norėdami patikrinti peilius psl. 202 . Sugadintą geležtę pakeiskite. Peilis sunkiai sukasi. Peilis atšipęs arba pažeis- tas. Pagaląskite peilį, žr. Norėdami patikrinti peilius psl. 202

Sugadintą geležtę pakeiskite. Peilis įkaista. Tarp peilių susidaro trintis. Pažalinkite peilių nelygumus ir sutepkite peilius. Žr. No- rėdami patikrinti peilius psl. 202

Transportavimas, saugojimas ir utilizavimas Gabenimas ir laikymas

• Prieš pastatydami saugoti, visuomet leiskite gaminiui atvėsti.

• Norėdami laikyti ir transportuoti gaminį ir kurą, įsitikinkite, kad jis neprateka ir neskleidžia išmetamųjų dujų. Žiežirbos arba atvira ugnis, pvz., elektriniai įrenginiai arba džiovintuvai, gali sukelti gaisrą.

• Laikydami ir transportuodami kurą visada naudokite patvirtintus konteinerius.

• Prieš palikdami gaminį saugoti ilgesniam laikui, išpilkite kurą. Kurą išpilkite tinkamoje šalinimo vietoje.

• Gabendami arba laikydami uždėkite gabenimo apsaugą.

• Nuimkite uždegimo žvakės antgalį nuo uždegimo žvakės.

• Gabendami pritvirtinkite įrenginį. Pasirūpinkite, kad jis negalėtų pajudėti.

• Prieš padėdami laikyti ilgesniam laikui, įrenginį išvalykite ir atlikite techninę priežiūrą Techniniai duomenys Techniniai duomenys 122HD45 122HD60 Variklis Cilindro darbinis tūris, cm

Greitis tuščiąja eiga, aps./min 2900 2900 Rekomenduojamos maks. apsukos be apkrovos, r/min 9000 9000 Maks. variklio galia pagal ISO 8893, kW / AG esant aps./ min. 0,6 / 0,8 esant 7 800 0,6 / 0,8 esant 7 800 Duslintuvas su katalizatoriumi Taip Taip Apsisukimų skaičiumi reguliuojama degimo sistema Taip Taip Uždegimo sistema Uždegimo žvakė HQT-4 672201 HQT-4 672201 Tarpas tarp elektrodų, mm 0,5 0,5 Kuras Kuro bakelio talpa, l/cm

Garso stiprumo lygis, išmatuotas dB (A) 100 100 Garso galios lygis, garantuojamas L

Ekvivalentiški rankenų vibracijos lygiai (a hv,eq ), išmatuoti pagal EN ISO 10517 m/s

Priekinė / galinė, mm/s

Triukšmas, skleidžiamas į aplinką, išmatuotas kaip garso galia (L

) pagal EB direktyvą 2000/14/EB. Pateik- tas įrenginio garso stiprumo lygis buvo išmatuotas naudojant didžiausią garsą sukeliantį originalų pjovimo įtai- są. Skirtumas tarp garantuojamojo ir matuojamojo garso stiprumo yra tas, kad pagal Direktyvą 2000/14/EB garantuojamasis garso stiprumas apima ir matavimo rezultatų sklaidą bei nukrypimus tarp skirtingų to pačio modelio įrenginių.

Pateikiamų triukšmo slėgio duomenų būdingoji statistinė sklaida (standartinis nuokrypis) lygi 1 dB (A).

Pateiktuose vibracijos lygio duomenyse yra 1 m/s

tipiška statistinė sklaida (standartinis nuokrypis). 204 994 - 007 - 08.09.2020EB atitikties deklaracija EB atitikties deklaracija Husqvarna AB, SE-561 82 Huskvarna, Švedija, tel.: +46‐ 36‐146500, patvirtina, kad gyvatvorių žirklės Husqvarna122HD45, 122HD60, kurių serijos numeriai yra 2011 ir vėlesni (metai aiškiai nurodyti ant vardinių parametrų plokštelės, po jų – serijos numeris), atitinka šių TARYBOS DIREKTYVŲ reikalavimus:

• 2006 m. gegužės 17 d. įrengimų direktyvos 2006/42/EB.

• 2014 m. vasario 26 d. direktyva 2014/30/ES dėl elektromagnetinio suderinamumo;

• 2000 m. gegužės 8 d. direktyvos 2000/14/EB dėl į aplinką skleidžiamo triukšmo. Atitikties įvertinimas remiantis V priedu. Daugiau informacijos apie triukšmo emisiją žr. sk. „Techniniai duomenys“.

• 2011 m. birželio 8 d. Direktyvos 2011/65/ES dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo. Taikyti šie standartai:

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden atliko savanorišką tipo tyrimą Husqvarna AB vardu. Sertifikatų numeriai: SEC/ 10/2280-122HD45, 122HD60 Huskvarna, 2020-08-25 Pär Martinsson, plėtros vadovas (įgaliotasis „Husqvarna AB“ atstovas, atsakingas už techninę dokumentaciją).

207jāatvieno no aizdedzes sveces. Atvienojiet aizdedzes sveces uzgali no aizdedzes sveces.

2. Noņemiet aizdedzes sveces uzgali no aizdedzes

• Noņemiet aizdedzes sveces uzgali no aizdedzes sveces.
