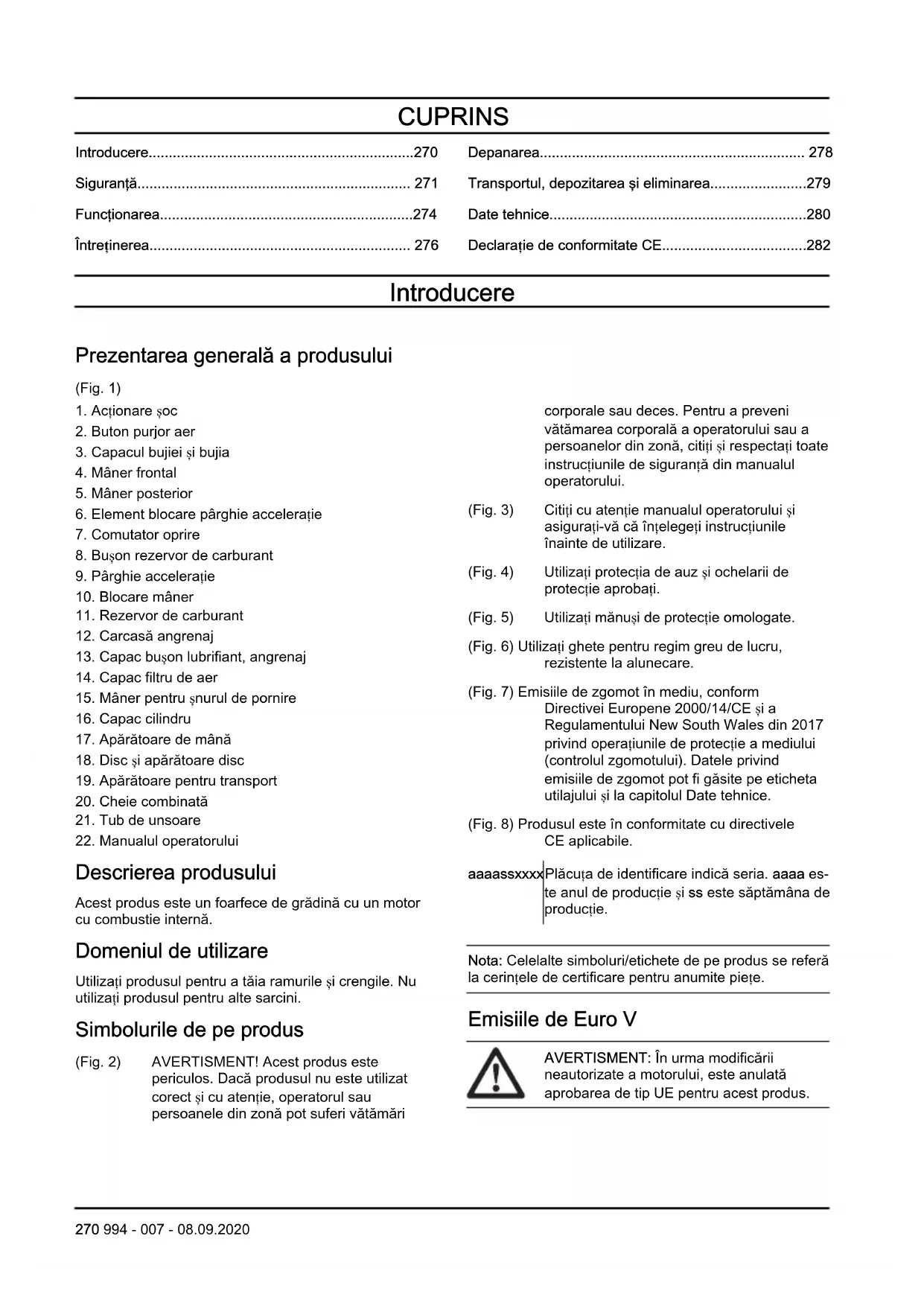

MANUAL DE UTILIZARE 122HD61 HUSQVARNA

3. Capacul bujiei și bujia

6. Element blocare pârghie accelerație

9. Pârghie accelerație

12. Carcasă angrenaj

15. Mâner pentru șnurul de pornire

17. Apărătoare de mână

18. Disc și apărătoare disc

19. Apărătoare pentru transport

22. Manualul operatorului

Descrierea produsului Acest produs este un foarfece de grădină cu un motor cu combustie internă. Domeniul de utilizare Utilizați produsul pentru a tăia ramurile și crengile. Nu utilizați produsul pentru alte sarcini. Simbolurile de pe produs (Fig. 2) AVERTISMENT! Acest produs este periculos. Dacă produsul nu este utilizat corect și cu atenție, operatorul sau persoanele din zonă pot suferi vătămări corporale sau deces. Pentru a preveni vătămarea corporală a operatorului sau a persoanelor din zonă, citiți și respectați toate instrucțiunile de siguranță din manualul operatorului. (Fig. 3) Citiți cu atenție manualul operatorului și asigurați-vă că înțelegeți instrucțiunile înainte de utilizare. (Fig. 4) Utilizați protecția de auz și ochelarii de protecție aprobați. (Fig. 5) Utilizați mănuși de protecție omologate. (Fig. 6) Utilizați ghete pentru regim greu de lucru, rezistente la alunecare. (Fig. 7) Emisiile de zgomot în mediu, conform Directivei Europene 2000/14/CE și a Regulamentului New South Wales din 2017 privind operațiunile de protecție a mediului (controlul zgomotului). Datele privind emisiile de zgomot pot fi găsite pe eticheta utilajului și la capitolul Date tehnice. (Fig. 8) Produsul este în conformitate cu directivele CE aplicabile. aaaassxxxxPlăcuța de identificare indică seria. aaaa es- te anul de producție și ss este săptămâna de producție. Nota: Celelalte simboluri/etichete de pe produs se referă la cerințele de certificare pentru anumite piețe. Emisiile de Euro V AVERTISMENT: În urma modificării neautorizate a motorului, este anulată aprobarea de tip UE pentru acest produs. 270 994 - 007 - 08.09.2020Siguranţă Definiții privind siguranța Avertismentele, atenționările și notele sunt utilizate pentru a desemna părți foarte importante din manual. AVERTISMENT: Se utilizează dacă există risc de vătămare sau de deces pentru operator sau pentru trecători, în cazul în care instrucțiunile din manual nu sunt respectate. ATENŢIE: Se utilizează dacă există un risc de deteriorare a produsului, a altor materiale sau a zonelor învecinate, dacă instrucțiunile din manual nu sunt respectate. Nota: Se utilizează pentru a furniza mai multe informații care sunt necesare într-o situație dată. Instrucțiuni generale de siguranță AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizarea incorectă sau neatentă a produsului îl poate transforma într-o unealtă periculoasă, care poate cauza vătămări corporale grave sau chiar mortale. Este foarte important să citiți și să înțelegeți conținutul acestui manual al operatorului.

• În timpul funcționării, acest produs produce un câmp electromagnetic. În anumite condiții, acest câmp poate interfera cu implanturile medicale active sau pasive. Pentru a scădea riscul de afecțiuni care pot conduce la vătămare sau la deces, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a utiliza produsul.

• Expunerea prelungită la vibrații poate conduce la afecțiuni circulatorii sau la deteriorări ale nervilor la persoane care au o circulație defectuoasă. Contactați-vă medicul dacă prezentați simptome de expunere prelungită la vibrații. Astfel de simptome includ amorțeală, pierderea sensibilității tactile, gâdilături, ciupituri, durere, pierderea forței, modificări în culoarea sau starea pielii. Aceste simptome apar în mod normal la degete, mâini sau încheieturi. Riscul crește la temperaturi scăzute.

• Dacă întâlniți o situație în care nu știți sigur cum să procedați, trebuie să întrebați un specialist. Contactați distribuitorul sau atelierul de service. Evitați utilizările care, în opinia dvs., vă depășesc abilitățile.

• Rețineți că operatorul este responsabil pentru accidentele sau pericolele produse altor oameni sau proprietăților acestora.

• Nu permite ți nimănui să folosească produsul înainte de a vă asigura că a înțeles conținutul manualului operatorului.

• Nu permiteți copiilor să folosească produsul sau să stea în apropierea acestuia. Deoarece produsul este echipat cu un comutator de oprire acționat de arc și poate fi pornit prin acționarea mânerului de pornire cu viteză și forță scăzute, în anumite împrejurări chiar și copiii mici pot produce forța necesară pentru pornirea produsului. Există riscul unor vătămări corporale grave. Prin urmare, îndepărtați capacul bujiei dacă produsul nu se află sub supraveghere atentă.

• Nu depozitați produsul la îndemâna copiilor.

• Nu utilizați niciodată produsul dacă sunteți obosit, dacă ați consumat alcool sau dacă luați medicamente care v-ar putea afecta vederea, judecata sau coordonarea.

• Nu utilizați niciodată un produs care este defect. Efectuați verificările, operațiile de întreținere și de service descrise în acest manual. Anumite operații de întreținere și de service trebuie efectuate de specialiști instruiți și calificați. Consultați instrucțiunile din subcapitolul Întreținerea.

• Nu utilizați niciodată un produs care a fost modificat în orice mod față de specificația sa inițială. Instrucțiuni de siguranță pentru utilizare AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu utilizați niciodată produsul în condiții meteorologice extreme, precum climate cu temperaturi extrem de scăzute, foarte ridicate și/sau climate umede.

• Discurile defecte pot crește pericolul de accidente.

• Asigurați-vă că nicio persoană și niciun animal nu se apropie la mai puțin de 15 m / 50 ft. în timp ce lucrați.

• Respectați mediul înconjurător și asigurați-vă că nu există riscul ca alte persoane sau animale să vină în contact cu echipamentul de tăiere.

• Inspectați zona de lucru. Îndepărtați orice obiecte care ar putea fi proiectate.

• Asigurați-vă întotdeauna că aveți o poziție de lucru sigură și stabilă.

• Nu lăsați niciodată produsul nesupravegheat cu motorul în funcțiune.

• Asigurați-vă că mâinile și picioarele nu se apropie de dispozitivul de tăiere atunci când motorul este pornit.

• În cazul în care discurile sunt blocate în timpul lucrului, deconectați motorul și așteptați oprirea completă a acestuia înainte de a curăța discurile. Deconectați pipa bujiei de la bujie.

994 - 007 - 08.09.2020

271• Când motorul este oprit, țineți mâinile și picioarele la distanță de dispozitivul de tăiere până când acesta s-a oprit complet.

• Atenție la cioturile de ramuri care pot fi aruncate în timpul tăierii.

• Ascultați semnalele de avertisment sau strigătele când purtați echipament pentru protecția auzului. Îndepărtați echipamentul pentru protecția auzului imediat ce se oprește motorul.

• Nu lucrați niciodată de pe o scară, un taburet sau din orice altă poziție ridicată care nu este complet fixată.

• Utilizați întotdeauna ambele mâini pentru a ține produsul. Țineți produsul în fața corpului dvs.

• Dacă loviți un obiect sau dacă observați vibrații, opriți imediat produsul. Deconectați pipa bujiei de la bujie. Asigurați-vă că produsul nu este deteriorat. Remediați orice defecțiuni.

• Asigurați-vă că pipa bujiei și cablul de aprindere nu sunt deteriorate, pentru a preveni riscul de șoc electric.

• Verificați ca toate șuruburile și piulițele să fie bine strânse.

• Asigurați-vă că cutia de viteze este unsă corect. Consultați Pentru a unge carcasa angrenajului la pagina 278

• Cutia de viteze se înfierbântă când produsul este utilizat. Pentru a evita arsurile, nu atingeți cutia de viteze.

• Înainte de pornire trebuie montate toate capacele și apărătorile.

• Dacă discurile se blochează, acestea pot fi eliberate introducând cheia combinată în cutia de viteze. Introduceți cheia combinată în angrenaj și rotiți-o înainte și înapoi. Consultați Pentru a unge carcasa angrenajului la pagina 278

• Apărătoarea pentru transport trebuie montată întotdeauna pe dispozitivul de tăiere când produsul nu este în uz. Echipament de protecție personală AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați întotdeauna echipamente de protecție personală atunci când folosiți produsul. Echipamentele de protecție personală nu pot elimina complet riscul de rănire, însă pot reduce gravitatea rănilor în cazul unui accident. Distribuitorul vă poate ajuta să alegeți echipamentul corect.

• Purtați echipament de protecție pentru urechi aprobat pentru utilizare, care asigură reducerea adecvată a zgomotului. Expunerea pe termen lung la zgomot poate avea ca rezultat o afecțiune ireversibilă a auzului.

• Utilizați ochelari de protecție omologați. Dacă utilizați un vizor de protecție, trebuie să purtați și ochelari de protecție. Ochelarii de protecție trebuie să fie compatibili cu standardul ANSI Z87.1 în S.U.A. sau EN 166 în țările UE. (Fig. 9)

• Purtați mănuși atunci când este necesar, de exemplu atunci când conectați, inspectați sau curățați echipamentul de tăiere. (Fig. 10)

• Utilizați ghete sau pantofi solizi, cu talpă antiderapantă. (Fig. 11)

• Purtați haine din țesături rezistente. Purtați întotdeauna pantaloni lungi, din material gros, și îmbrăcăminte cu mâneci lungi. Nu purtați haine largi, care se pot prinde în smicele și ramuri. Nu purtați bijuterii, șort, sandale și nu lucrați în picioarele goale. Strângeți-vă părul în siguranță, deasupra nivelului umărului.

• Păstrați la îndemână echipament de prim ajutor. (Fig. 12) Dispozitivele de siguranță de pe produs AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu utilizați un produs cu dispozitive de siguranță deteriorate.

• Verificați regulat dispozitivele de siguranță. Dacă dispozitivele de siguranță sunt defecte, contactați agentul de service Husqvarna. Verificarea opritorului pârghiei de accelerație

1. Asigurați-vă că opritorul pârghiei de accelerație (A) și

pârghia de accelerație (B) se mișcă liber și că arcul de rapel funcționează corect. (Fig. 13)

2. Apăsați mecanismul de blocare al pârghiei de

accelerație și asigurați-vă că revine la poziția inițială atunci când îl eliberați. (Fig. 14)

3. Eliberați opritorul pârghiei de accelerație și asigurați-

vă că pârghia de accelerație este blocată în poziția turației de mers în gol. (Fig. 15)

4. Porniți motorul și aplicați accelerație maximă.

5. Eliberați pârghia de accelerație și asigurați-vă că

discurile se opresc complet. AVERTISMENT: Dacă discurile se mișcă atunci când pârghia de accelerație este în poziția turației de mers în gol, atunci reglați turația de mers în gol. Consultați Reglarea tura

iei de mers în gol la pagina 277

Pentru a verifica comutatorul de oprire

994 - 007 - 08.09.20202. Deplasați comutatorul de oprire în poziția de oprire și

asigurați-vă că motorul se oprește. AVERTISMENT: Comutatorul de oprire revine automat la poziția de pornire. Pentru a preveni pornirea accidentală, demontați pipa bujiei de pe bujie când asamblați sau realizați întreținerea produsului. Verificarea apărătoarei de mână Apărătoarea de mână previne vătămările corporale cauzate de discuri.

2. Asigurați-vă că apărătoarea de mână este orientată

3. Verificați dacă apărătoarea de mână este

deteriorată. Pentru a verifica sistemul de amortizare a vibrațiilor Sistemul de amortizare a vibrațiilor reduce vibrațiile din mânere. Unitățile de amortizare a vibrațiilor funcționează ca separare dintre corpul produsului și mâner.

1. Verificați vizual dacă există deformare și deteriorare.

2. Asigurați-vă că unitățile de amortizare a vibrațiilor

sunt atașate corect. (Fig. 16) Pentru a verifica amortizorul de zgomot AVERTISMENT: Nu acționați niciodată produsul fără amortizor de zgomot sau cu un amortizor de zgomot defect. Un amortizor de zgomot defect poate crește nivelul de zgomot și pericolul de incendiu. Nu utilizați produsul fără o sită parascântei sau cu o sită parascântei stricată. Sita parascântei trebuie înlocuită dacă este deteriorată. AVERTISMENT: Amortizoarele de zgomot devin foarte fierbinți în timpul utilizării și după utilizare, de asemenea, la turație de mers în gol. ATENŢIE: Dacă sita parascântei se înfundă frecvent, acesta poate fi un semn că performanța convertorului catalitic este afectată. Contactați atelierul de service pentru a examina amortizorul de zgomot. O sită parascântei înfundată va duce la supraîncălzire și la deteriorarea cilindrului și a pistonului. AVERTISMENT: Suprafețele interioare ale amortizorului de zgomot conțin substanțe chimice cancerigene. Aveți grijă să nu atingeți aceste elemente dacă amortizorul de zgomot este deteriorat. Amortizorul de zgomot este proiectat pentru a reduce la minimum nivelul de zgomot și pentru a dirija gazele de eșapament departe de utilizator. Un amortizor de zgomot cu un convertor catalitic reduce gazele de eșapament dăunătoare.

2. Verificați vizual deteriorările și deformările.

3. Asigurați-vă că amortizorul de zgomot este corect

4. Curățați sita parascântei cu o perie din sârmă. (Fig.

17) Pentru a verifica discul frezei și apărătoarea discului Părțile exterioare ale discurilor (A) au funcția de apărătoare de disc. Apărătoarea discului protejează, de asemenea, operatorul împotriva contactului accidental cu discul. (Fig. 18)

1. Opriți motorul și asigurați-vă că dispozitivul de tăiere

2. Scoateți pipa bujiei din bujie.

3. Purtați mănuși de protecție.

4. Asigurați-vă că discul și apărătoarea de disc nu sunt

deteriorate sau îndoite. Înlocuiți întotdeauna un disc deteriorat sau îndoit.

5. Asigurați-vă că șuruburile de pe dispozitivul de tăiere

sunt atașate. Strângeți șuruburile la un cuplu de 7-10 Nm. (Fig. 19) Reguli de siguranță referitoare la carburant AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu porniți produsul dacă pe acesta se află carburant sau ulei pentru motor. Îndepărtați carburantul/uleiul nedorit și lăsați produsul să se usuce.

• Dacă vărsați carburantul pe îmbrăcăminte, schimbați imediat hainele.

• Nu vărsați carburantul pe corp - poate provoca vătămări corporale. Dacă vărsați carburant pe corp, utilizați apă și săpun pentru a elimina carburantul.

• Nu porniți produsul dacă motorul prezintă scurgeri. Examinați cu regularitate motorul, pentru a identifica eventuale scurgeri.

• Manipulați cu atenție carburantul. Carburantul este inflamabil, vaporii sunt explozivi și pot cauza vătămări corporale sau deces.

• Nu respirați vaporii de carburant, se pot produce vătămări corporale. Asigurați-vă că fluxul de aer este suficient.

• Nu fumați în apropierea carburantului sau a motorului.

• Nu amplasați obiecte calde în apropierea carburantului sau a motorului.

994 - 007 - 08.09.2020

273• Nu adăugați carburant atunci când motorul este pornit.

• Asigurați-vă că motorul este rece înainte de a realimenta.

• Înainte de a realimenta, deschideți lent capacul rezervorului de carburant și eliberați cu atenție presiunea.

• Nu adăugați carburant la motor într-o zonă interioară. Un flux de aer insuficient poate cauza vătămare corporală sau deces din cauza asfixierii sau a monoxidului de carbon.

• Strângeți până la capăt capacul rezervorului de carburant. Dacă acesta nu este strâns, există pericol de incendiu.

• Înainte de pornire, mutați produsul la o distanță de minimum 3 m/10 ft față de poziția unde ați umplut rezervorul.

• Nu umpleți complet rezervorul de carburant. Căldura provoacă dilatarea carburantului. Păstrați un gol în partea de sus a rezervorului de carburant. Instrucțiuni de siguranță pentru întreținere AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Opriți motorul și asigurați-vă că dispozitivul de tăiere se oprește. Lăsați produsul să se răcească înainte de a efectua operațiile de întreținere.

• Deconectați pipa bujiei înainte de a efectua operații de întreținere.

• Gazele de eșapament ale motorului conțin monoxid de carbon, un gaz inodor, toxic și deosebit de periculos, care poate cauza decesul. Nu porniți produsul în interior sau în spații închise.

• Gazele de eșapament de la motor sunt fierbinți și pot conține scântei. Nu utilizați produsul în interior sau în apropierea unor materiale inflamabile.

• Accesoriile și modificările aduse produsului care nu sunt autorizate de către producător pot provoca vătămări corporale grave sau fatale. Nu modificați produsul. Utilizați întotdeauna accesorii originale.

• Dacă întreținerea nu se efectuează corect și periodic, există un pericol sporit de vătămări corporale și de deteriorare a produsului.

• Efectuați întreținerea numai conform recomandărilor din prezentul manual al operatorului. Permiteți unui agent de service Husqvarna autorizat să efectueze toate celelalte operații de service.

• Solicitați unui agent de service autorizat Husqvarna să efectueze în mod regulat operații de service la produs.

• Înlocuiți piesele deteriorate, uzate sau defecte. Funcţionarea Introducere AVERTISMENT: Citiți și înțelegeți capitolul referitor la siguranță înainte de utilizarea produsului. Carburant Acest produs dispune de motor în doi timpi. ATENŢIE: Tipul incorect de carburant poate deteriora motorul. Utilizați un amestec de benzină și de ulei pentru motoare în doi timpi. Carburant preamestecat

• Utilizați carburantul alchilat preamestecat Husqvarna pentru cele mai bune performanțe și prelungirea duratei de viață a motorului. Acest carburant conține substanțe chimice mai puțin nocive în comparație cu carburantul obișnuit, ceea ce reduce nivelul gazelor de eșapament nocive. Cantitatea de resturi după ardere este mai mică în cazul acestui carburant, care păstrează componentele motorului mai curate. Pentru amestecarea carburantului Benzină

• Utilizați benzină fără plumb de calitate cu un conținut maxim de 10% etanol. ATENŢIE: Nu utilizați benzină cu o cifră octanică mai mică de 90 RON/87 AKI. Utilizarea unui carburant cu o cifră octanică inferioară poate provoca bătăi la motor, ceea ce duce la defectarea motorului. Ulei pentru motoare în doi timpi

• Pentru cele mai bune rezultate și performanțe, utilizați uleiul pentru motoare în doi timpi Husqvarna.

• Dacă uleiul Husqvarna pentru motoare în doi timpi nu este disponibil, utilizați un ulei pentru motoare în doi timpi de bună calitate pentru motoare răcite cu aer. Adresați-vă reprezentantului dvs. de service pentru a alege uleiul corect. ATENŢIE: Nu utilizați ulei pentru motoare în doi timpi răcit pentru motoarele externe răcite cu apă, numit și ulei pentru motoare externe. Nu folosiți ulei pentru motoare în patru timpi. 274 994 - 007 - 08.09.2020Amestecarea benzinei cu ulei pentru motoare în doi timpi Benzină, litru Ulei pentru motoare în doi timpi, litru 2% (50:1) 5 0,10 10 0,20 15 0,30 20 0,40 ATENŢIE: Micile erori pot să influențeze drastic raportul amestecului atunci când amestecați cantități mici de carburant. Măsurați cu grijă cantitatea de ulei și asigurați-vă că obțineți amestecul corect. (Fig. 20)

1. Umpleți jumătate din cantitatea de benzină într-un

recipient curat pentru combustibil.

2. Adăugați cantitatea completă de ulei.

3. Agitați amestecul.

4. Adăugați în recipient cantitatea de benzină rămasă.

5. Agitați cu grijă amestecul.

ATENŢIE: Nu amestecați carburantul pentru mai mult de 1 lună la un moment dat. Umplerea rezervorului de carburant AVERTISMENT: Respectați procedura următoare pentru propria siguranță.

1. Opriți motorul și lăsați motorul să se răcească.

2. Curățați suprafața din jurul capacului rezervorului de

carburant. (Fig. 21)

3. Agitați recipientul și asigurați-vă că amestecarea

carburantului s-a efectuat corespunzător.

4. Scoateți încet capacul rezervorului de carburant,

pentru a elibera presiunea.

5. Umpleți rezervorul de carburant.

ATENŢIE: Verificați să nu existe prea mult carburant în rezervorul de carburant. Carburantul se dilată atunci când se încălzește.

6. Strângeți cu atenție capacul rezervorului de

țați excesul de carburant de pe produs și din jurul acestuia.

8. Îndepărtați produsul la cel puțin 3 m/10 ft de zona de

realimentare și de sursa de carburant înainte de a porni motorul. Nota: Pentru a vedea unde se află rezervorul de carburant pe produsul dvs., consultați Prezentarea generală a produsului la pagina 270

Pentru a regla mânerul Numai pentru 122HD60: Mânerul spate poate fi reglat în 5 poziții.

• Eliberați blocarea mânerului și rotiți mânerul. (Fig. 22) Pentru a porni produsul cu motorul rece

1. Trageți maneta de acționare a șocului astfel încât să

fie în poziția clapetei de șoc. (Fig. 23)

2. Apăsați butonul purjorului de aproximativ 6 ori până

când butonul începe să se umple cu combustibil. Nu este necesar să umpleți complet butonul purjorului.

3. Țineți corpul produsului pe sol, cu mâna stângă. Nu

4. Trageți lent mânerul firului demarorului cu mâna

dreaptă până când simțiți o oarecare rezistență, apoi trageți-l repede cu forță. AVERTISMENT: Nu răsuciți cablul demarorului în jurul mâinii. ATENŢIE: Nu trageți șnurul de pornire până când se întinde complet și nu dați drumul mânerului pentru șnurul de pornire.

5. Continuați să trageți de mânerul firului demarorului

până când motorul pornește, apoi împingeți maneta de acționare a șocului în poziția sa inițială. AVERTISMENT: Discurile se mișcă atunci când motorul pornește.

6. Continuați să trageți de mânerul firului demarorului

până la pornirea motorului.

7. Apăsați și eliberați pârghia de accelerație pentru a

seta motorul la turația de mers în gol.

8. Împingeți pârghia de accelerație treptat pentru a mări

9. Asigurați-vă că motorul funcționează uniform.

Pentru a porni produsul cu motorul cald

1. Țineți corpul produsului pe sol, cu mâna stângă. Nu

2752. Trageți lent mânerul firului demarorului cu mâna dreaptă până când simțiți o oarecare rezistență, apoi trageți-l repede cu forță. Continuați procedeul până la pornirea motorului. Nota: Pentru mai multe informații despre modul de pornire a produsului, consultați Pentru a porni produsul cu motorul rece la pagina 275

• Deplasați comutatorul de oprire în poziția de oprire pentru a opri motorul. ATENŢIE: Comutatorul de oprire revine automat la poziția de funcționare. Utilizarea produsului

1. Începeți aproape de sol și deplasați produsul în sus

de-a lungul gardului viu atunci când tăiați marginile. Asigurați-vă că nu atingeți gardul viu cu corpul produsului. (Fig. 24) AVERTISMENT: Asigurați-vă că partea frontală a echipamentului de tăiere nu atinge solul.

2. Regla viteza pentru a se alinia cu sarcina de lucru.

3. Țineți produsul aproape de corp pentru o poziție de

4. Acționați cu grijă și utilizați produsul corect.

Întreținerea Introducere AVERTISMENT: Citiți și înțelegeți capitolul privind siguranța înainte de a efectua operații de întreținere asupra produsului. Program de întreținere Întreținerea Înainte de opera-

După 100 h Curățați suprafața exterioară. După fiecare utilizare. Curățați amortizorul de zgomot, țeava de eșapament și motorul de frunze, mur- dărie și lubrifiant nedorit. După fiecare utilizare. Asigurați-vă că dispozitivul de tăiere nu se mișcă la turația de mers în gol. X Verificați comutatorul de oprire. Consultați Pentru a verifica comutatorul de opri- re la pagina 272

Examinați dispozitivul de tăiere pentru a identifica eventuale deteriorări sau fisu- ri. Înlocuiți dacă este deteriorat.

Examinați apărătoarea de mână pentru a identifica eventuale deteriorări și fisuri. Înlocuiți dacă este deteriorat.

Verificați opritorul pârghiei de accelerație și pârghia de accelerație. Consultați Verificarea opritorului pârghiei de accelera

Verificați etanșeitatea motorului, a rezervorului de carburant și a conductei de carburant.

Strângeți șuruburile și piulițele. X Verificați demarorul și firul acestuia, pentru a vedea dacă nu prezintă deteriorări. X Verificați dacă sunt strânse corect șuruburile care mențin îmbinate discurile. X Curățați filtrul de aer. Curățați mai des dacă produsul este utilizat în zone cu praf. Înlocuiți dacă este deteriorat.

276 994 - 007 - 08.09.2020Întreținerea Înainte de opera-

După 100 h Examinați unitățile de amortizare a vibrațiilor, pentru a identifica eventuale dete- riorări și fisuri. Înlocuiți dacă este deteriorat.

Curățați suprafața exterioară a bujiei și zona din jurul acesteia. Scoateți bujia și măsurați apărătoarea electrodului. Reglați apărătoarea electrodului sau schim- bați bujia. Consultați Pentru a verifica bujia la pagina 277

Curățați sistemul de răcire. X Curățați suprafața exterioară a carburatorului și zona din jurul acesteia. X Verificați filtrul de carburant din punctul de vedere al contaminării și furtunul de carburant pentru a vedea dacă prezintă crăpături și alte defecte. Înlocuiți dacă este deteriorat.

Curățați sita parascântei de pe amortizorul de zgomot, înlocuiți-o dacă este dete- riorată.

Curățați suprafața interioară a rezervorului de carburant. X Înlocuiți bujia. X Verificați dacă sunt uzate ambreiajul, arcul ambreiajului și tamburul ambreiajului. Înlocuiți-le dacă sunt deteriorate, solicitând ajutorul unui distribuitor de service autorizat.

Asigurați-vă că carcasa angrenajului este umplută cu unsoare. X Verificați toate cablurile și conexiunile. X Reglarea turației de mers în gol

1. Curățați filtrul de aer și atașați capacul filtrului de aer.

2. Porniți produsul. Consultați

Pentru a porni produsul cu motorul rece la pagina 275

3. Rotiți șurubul T de reglare a turației de mers în gol în

sensul acelor de ceasornic, până când dispozitivul de tăiere începe să se miște. (Fig. 25)

4. Rotiți șurubul de reglare a turației de mers în gol în

sens contrar acelor de ceasornic până când dispozitivul de tăiere se oprește. AVERTISMENT: Dacă dispozitivul de tăiere nu se oprește când reglați turația de mers în gol, contactați reprezentantul de service cel mai apropiat. Nu utilizați produsul până când acesta nu a fost reglat sau reparat corect. Nota: Turația de mers în gol este corectă când motorul funcționează uniform în toate pozițiile. Consultați Date tehnice la pagina 280 pentru turația de mers în gol recomandată. Pentru a curăța sistemul de răcire Sistemul de răcire menține temperatura motorului la un nivel scăzut. Sistemul de răcire include aripioarele de răcire de pe cilindru (A), capacul cilindrului (B) și priza de aer prin carter (C). (Fig. 26) ATENŢIE: Priza de aer dintre rezervorul de combustibil și carter este ușor blocată de frunze. Curățați complet priza de aer. (Fig. 27)

1. Curățați sistemul de răcire cu o perie o dată pe

săptămână sau mai des, dacă este necesar.

2. Asigurați-vă că sistemul de răcire nu este murdar

sau blocat. Pentru a verifica bujia ATENŢIE: Folosiți întotdeauna tipul recomandat de bujie. Tipul incorect de bujie poate defecta produsul.

• Verificați bujia dacă motorul nu are putere, nu pornește ușor sau nu funcționează corect la turație de mers în gol.

• Pentru a reduce riscul prezenței materialelor nedorite la electrozii bujiei, respectați aceste instrucțiuni: a) Asigurați-vă că turația de mers în gol este corect reglată.

994 - 007 - 08.09.2020 277b) Asigurați-vă că amestecul este corect.

c) Asigurați-vă că filtrul de aer este curat.

• Dacă bujia este murdară, curățați-o și asigurați-vă că distanța dintre electrozi este corectă, consultați Date tehnice la pagina 280 . (Fig. 28)

• Înlocuiți bujia atunci când este necesar. Curățarea filtrului de aer Curățați periodic filtrul de aer de murdărie și praf. Acest lucru previne funcționarea defectuoasă a carburatorului, problemele la pornire, pierderea puterii motorului, uzura componentelor motorului și un consum de carburant mai mare decât în mod normal.

1. Îndepărtați capacul filtrului de aer (A).

2. Scoateți filtrul (B) din carcasa filtrului. (Fig. 29)

3. Curățați filtrul în apă caldă și săpun.

Nota: Un filtru de aer aflat în uz timp îndelungat nu poate fi curățat complet. Schimbați periodic filtrul de aer și înlocuiți întotdeauna un filtru de aer defect.

4. Asigurați-vă că filtrul este uscat.

5. Aplicați ulei pe filtrul de aer. Consultați

Aplicarea uleiului pe filtrul de aer din spumă la pagina 278

6. Curățați suprafața interioară a capacului filtrului de

aer. Utilizați aer comprimat sau o perie. Aplicarea uleiului pe filtrul de aer din spumă ATENŢIE: Folosiți întotdeauna ulei special pentru filtrul de aer Husqvarna. Nu utilizați alte tipuri de ulei. AVERTISMENT: Purtați mănuși de protecție. Uleiul pentru filtrul de aer poate provoca iritații ale pielii.

1. Introduceți filtrul de aer din spumă într-o pungă din

ți uleiul în punga din plastic.

3. Frecați punga din plastic pentru a distribui egal ulei

pe filtrul de aer din spumă.

4. Împingeți uleiul nedorit din filtrul de aer din spumă în

timp ce se află în punga din plastic. (Fig. 30) Pentru a unge carcasa angrenajului

• Folosiți unsoare specială Husqvarna. Adresați-vă reprezentantului de service pentru informații suplimentare privind unsoarea recomandată.

• Adăugați unsoarea prin bușonul carcasei angrenajului. (Fig. 31) ATENŢIE: Nu umpleți complet carcasa angrenajului. Pentru a curăța și unge discurile

1. Curățați discurile de materiale nedorite înainte și

după ce utilizați produsul.

2. Lubrifiați discurile înainte de a le depozita pentru

perioade lungi. Nota: Adresați-vă reprezentantului de service pentru informații suplimentare privind agenții de curățare și lubrifianții recomandați. Examinarea discurilor

1. Scoateți capacul de pe carcasa de angrenaj.

2. Asigurați-vă că discurile se mișcă liber. Puneți cheia

combinată în carcasa angrenajului și rotiți în sensul acelor de ceasornic și în sens invers. (Fig. 32)

3. Examinați eventualele deteriorări și deformări de pe

marginile discurilor.

4. Folosiți o pilă pentru a îndepărta bavurile de pe

discuri. Depanarea Depanarea Motorul nu pornește Problemă Cauza posibilă Pas recomandat Clichete de pornire Clichetele de pornire nu se mișcă liber. Reglați sau înlocuiți clichetele de pornire. Curățați în jurul clichetelor de pornire. Adresați-vă unui distribuitor de service autorizat. Rezervor de carburant Tip de carburant incorect. Goliți-l și utilizați combustibil corect. 278 994 - 007 - 08.09.2020Motorul nu pornește Problemă Cauza posibilă Pas recomandat Carburatorul Turație de mers în gol inco- rectă. Reglați turația de mers în gol. Lipsă bujie Bujia este murdară sau udă. Asigurați-vă că bujia este uscată și curată. Distanță incorectă între electrozi. Curățați bujia. Asigurați-vă că distanța dintre electrozi și bujia sunt corecte. Asigurați-vă că bujia este instalată cu un amortizor. Consultați Date tehnice la pagina 280 pentru apărătoa- rea corectă a electrodului. Bujie Bujia este slăbită. Strângeți bujia. Motorul pornește, dar se oprește din nou Problemă Cauza posibilă Pas recomandat Rezervor de carburant Tip de carburant incorect. Goliți-l și utilizați combustibil corect. Carburatorul Turație de mers în gol inco- rectă. Reglați turația de mers în gol. Consultați Reglarea tu-

iei de mers în gol la pagina 277 . Dacă este necesar, discutați cu distribuitorul de service. Filtru de aer Filtru de aer înfundat. Curățați filtrul de aer. Disc Problemă Cauze posibile Pas recomandat Discul se mișcă încet sau nu se mișcă. Discul este blocat sau de- teriorat. Curățați discurile de materialele nedorite. Consultați Pen- tru a cură

i unge discurile la pagina 278 . Eliminați ba- vurile de pe disc, consultați Examinarea discurilor la pa- gina 278 . Înlocuiți discul dacă este deteriorat. Discul nu taie ușor. Discul nu este ascuțit sau este deteriorat. Ascuțiți discul, consultați Examinarea discurilor la pagina

. Înlocuiți discul dacă este deteriorat. Discul se încălzește. Există frecare între discuri. Înlăturați bavurile de pe disc și lubrifiați-l. Consultați Exa- minarea discurilor la pagina 278

Transportul, depozitarea şi eliminarea Transportul și depozitarea

• Lăsați întotdeauna produsul să se răcească înainte de a-l depozita.

• Pentru depozitarea și transportul produsului și a carburantului, asigurați-vă că nu există scurgeri și gaze. Scânteile sau flăcările deschise, de exemplu cele provenite de la dispozitive sau boilere electrice, pot cauza un incendiu.

• Utilizați întotdeauna recipiente omologate pentru depozitarea și transportarea combustibilului.

• Goliți combustibilul înainte de transportare și înainte de a-l depozita pe termen lung. Eliminați combustibilul într-o locație de eliminare autorizată.

994 - 007 - 08.09.2020 279• Montați apărătoarea pentru transport pe durata

transportului și a depozitării.

• Scoateți pipa bujiei din bujie.

• Fixați produsul în timpul transportului. Asigurați-vă că acesta nu se poate mișca.

• Curățați produsul și efectuați operațiile de service la acesta înainte de depozitarea pe termen lung. Date tehnice Date tehnice 122HD45 122HD60 Motor Cilindree, cm

21,7 21,7 Turație de mers în gol, rot/min 2900 2900 Turația max. recomandată, rot/min 9000 9000 Puterea maximă a motorului, conform ISO 8893, kW/CP la rot/min 0,6/0,8 la 7800 0,6/0,8 la 7800 Amortizor de zgomot al convertorului catalitic Da Da Sistem de aprindere controlat de viteză Da Da Sistem de aprindere Bujie HQT-4 672201 HQT-4 672201 Distanță între electrozi, mm 0,5 0,5 Carburant Capacitatea rezervorului de carburant, l/cm

Nivel de putere acustică măsurat dB(A) 100 100 Nivel de putere acustică garantat L

Nivel de presiune a zgomotului echivalent pentru urechi- le operatorului măsurat conform EN ISO 10517, dB(A)

Niveluri de vibrații

Nivelele echivalente de vibrații (a hv,eq ) la mânere, măsurate în conformitate cu EN ISO 10517, m/s

Emisiile de zgomot în mediu măsurate ca putere acustică (L

) în conformitate cu directiva CE 2000/14/CE. Nivelul de putere a zgomotului raportat pentru produs a fost măsurat cu accesoriul original de tăiere care emi- te cel mai ridicat nivel. Diferența dintre puterea garantată a zgomotului și cea măsurată este aceea că puterea garantată a zgomotului include, de asemenea, dispersia în rezultatul de măsurare și variațiile dintre diferitele produse ale aceluiași model conform Directivei 2000/14/CE.

Datele raportate pentru presiunea nivelului de zgomot prezintă o distribuție statistică tipică (abatere standard) de 1 dB(A).

Datele raportate pentru nivelul de vibrații prezintă o dispersie statistică tipică (abatere standard) de 1 m/s

2,9/4,9 4,1/3,6 Discuri Tip Cu două fețe Cu două fețe Lungime de tăiere, mm 450 590 Turație de tăiere, cursă/min 4050 4050

994 - 007 - 08.09.2020 281Declarație de conformitate CE

Declarație de conformitate CE Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel.: +46‐ 36‐146500, declară că foarfecele de grădină Husqvarna 122HD45, 122HD60 cu seriile din 2011 și ulterioare (anul este specificat clar pe plăcuța de identificare, urmat de serie), respectă cerințele DIRECTIVEI CONSILIULUI:

• din 17 mai 2006 „referitoare la utilaje” 2006/42/CE.

• din 26 februarie 2014 „referitoare la compatibilitatea electromagnetică” 2014/30/UE.

• din 8 mai 2000 „referitoare la emisiile de zgomot în mediul înconjurător” 2000/14/CE. Evaluare de conformitate conform Anexei V. Pentru informații privind emisiile de zgomot, consultați capitolul Date tehnice.

• din 8 iunie 2011 privind „restricțiile de utilizare a anumitor substanțe periculoase cu echipamente electrice și electronice” 2011/65/UE. Au fost aplicate următoarele standarde:

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden a efectuat examinarea voluntară de tip în numele Husqvarna AB. Certificatele sunt numerotate: SEC/10/2280-122HD45, 122HD60 Huskvarna, 2020-08-25 Pär Martinsson, Director de Dezvoltare (Reprezentant autorizat pentru Husqvarna AB și responsabil cu documentația tehnică)
