РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 122HD61 HUSQVARNA

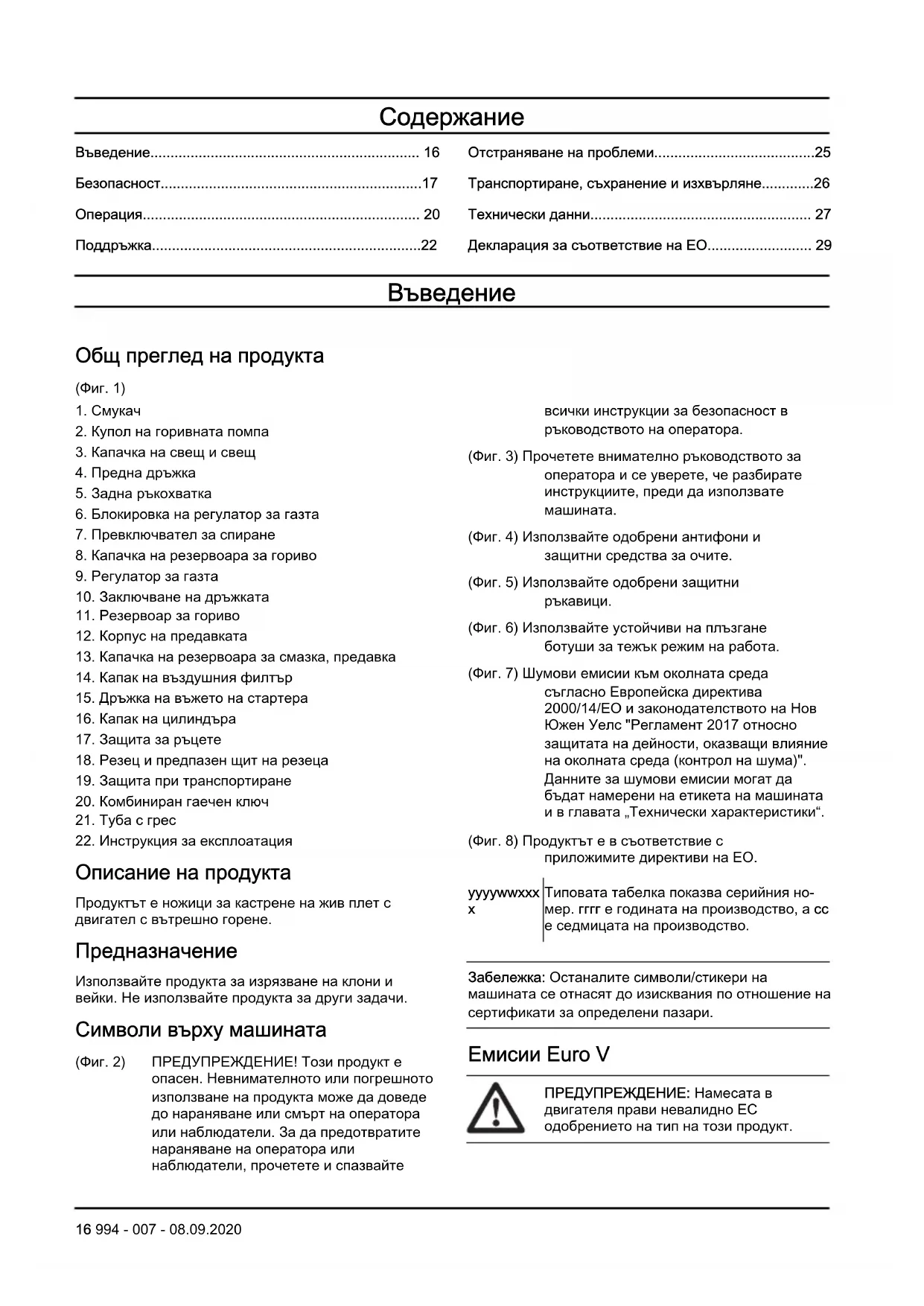

Общ преглед на продукта (Фиг. 1)

2. Купол на горивната помпа

3. Капачка на свещ и свещ

7. Превключвател за спиране

10. Заключване на дръжката

11. Резервоар за гориво

12. Корпус на предавката

13. Капачка на резервоара за смазка, предавка

14. Капак на въздушния филтър

15. Дръжка на въжето на стартера

16. Капак на цилиндъра

17. Защита за ръцете

18. Резец и предпазен щит на резеца

19. Защита при транспортиране

20. Комбиниран гаечен ключ

Описание на продукта Продуктът е ножици за кастрене на жив плет с двигател с вътрешно горене. Предназначение Използвайте продукта за изрязване на клони и вейки. Не използвайте продукта за други задачи. Символи върху машината (Фиг. 2) ПРЕДУПРЕЖДЕНИЕ! Този продукт е опасен. Невнимателното или погрешното използване на продукта може да доведе до нараняване или смърт на оператора или наблюдатели. За да предотвратите нараняване на оператора или наблюдатели, прочетете и спазвайте всички инструкции за безопасност в ръководството на оператора. (Фиг. 3) Прочетете внимателно ръководството за оператора и се уверете, че разбирате инструкциите, преди да използвате

(Фиг. 4) Използвайте одобрени антифони и защитни средства за очите. (Фиг. 5) Използвайте одобрени защитни

(Фиг. 6) Използвайте устойчиви на плъзгане ботуши за тежък режим на работа. (Фиг. 7) Шумови емисии към околната среда съгласно Европейска директива 2000/14/ЕО и законодателството на Нов Южен Уелс "Регламент 2017 относно защитата на дейности, оказващи влияние на околната среда (контрол на шума)". Данните за шумови емисии могат да бъдат намерени на етикета на машината и в главата „Технически характеристики“. (Фиг. 8) Продуктът е в съответствие с приложимите директиви на EO. yyyywwxxx

Типовата табелка показва серийния но- мер. гггг е годината на производство, а сс e седмицата на производство. Забележка: Останалите символи/стикери на машината се отнасят до изисквания по отношение на сертификати за определени пазари. Емисии Euro V ПРЕДУПРЕЖДЕНИЕ: Намесата в двигателя прави невалидно ЕС одобрението на тип на този продукт. 16 994 - 007 - 08.09.2020Безопасност Дефиниции за безопасност Предупреждения, знаци за внимание и бележки се използват за указване на особено важни части на инструкцията. ПРЕДУПРЕЖДЕНИЕ: Използва се, ако има опасност от нараняване или смърт за оператора или за околните, ако не се спазват инструкциите в ръководството. ВНИМАНИЕ: Използва се, ако има опасност от повреждане на машината, други материали или съседната зона, ако не се спазват инструкциите в ръководството. Забележка: Използва се за предоставяне на повече информация, която е необходима в дадена ситуация. Общи инструкции за безопасност ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Неправилното или невнимателно използване на продукта може да го превърне в опасен инструмент, който може да причини сериозни или дори смъртоносни наранявания. Много е важно да прочетете това ръководство за експлоатация и да разберете съдържанието му.

• Тази машина създава електромагнитно поле по време на работа. При някои условия това поле може да интерферира с активни или пасивни медицински имплантанти. За да намалите риска от сериозно или смъртоносно нараняване, ние препоръчваме лицата с медицински импланти да говорят с лекаря си и производителя на медицинския имплант, преди да започнат да работят с този продукт.

• Прекомерно излагане на вибрации може да доведе до поражения върху кръвоносни съдове и нервната система на хора със смущения в кръвообращението. Потърсете лекарска помощ, ако се появят симптоми, които могат да са резултат от вибрации. Такива симптоми са например изтръпване, загуба на чувствителност, "иглички", "бодежи", болки, физическа отпуснатост, промяна на цвета или състоянието на кожата. Тези симптоми се появяват обикновено на пръстите, ръцете и китките. Рискът може да се увеличи при ниски температури.

• Ако се окажете в ситуация, в която сте неуверени как да постъпите, се посъветвайте със специалист. Свържете се с дистрибутора или със сервиза. Избягвайте всяка употреба, за която се чувствате недостатъчно квалифицирани.

• Имайте предвид, че операторът носи отговорност за нещастни случаи или опасности за други хора или тяхното имущество.

• Не позволявайте никой друг да използва продукта, без първо да сте се уверили, че е разбрал съдържанието на ръководството за

• Никога не позволявайте на деца да използват продукта или да бъдат в близост до него. Тъй като продуктът е оборудван с пружинен превключвател за спиране и може да бъде стартиран чрез прилагане на ниска скорост и сила върху дръжката на стартера, дори и малките деца при някои обстоятелства могат да са способни да стартират продукта. Това може да означава риск от сериозна телесна повреда. Поради това отстранявайте лулата на запалителната свещ, когато продуктът не е под прякото Ви наблюдение.

• Съхранявайте продукта на място, недостъпно за

• Никога не използвайте продукта, ако сте уморени, употребили сте алкохол или приемате лекарства, които могат да повлияят върху зрението, преценката или координацията Ви.

• Никога не използвайте продукт, който е неизправен. Извършвайте описаните в това ръководство за експлоатация редовни проверки, поддръжка и сервиз. Определени операции по поддръжката и сервиза се извършват единствено от квалифицирани специалисти. Вижте инструкциите в раздел Поддръжка.

• Никога не използвайте продукт с модификации на оригиналните спецификации. Инструкции за безопасност за

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате продукта.

• Никога не използвайте продукта при екстремни атмосферни условия, например много студен, много горещ и/или влажен климат.

• Неизправните остриета могат да повишат риска от злополуки.

• Уверете се, че хора или животни не се приближават в радиус от 15 m/50 ft, докато

• Съобразете се с средата и се уверете, че няма риск за хора или животни при съприкосновение с режещото оборудване.

994 - 007 - 08.09.2020

17• Проверете работния участък. Отстранете всички обекти, които могат да изхвърчат във въздуха.

• Винаги се грижете да заставате в безопасно и стабилно работно положение.

• Никога не оставяйте продукта без надзор, докато двигателят работи.

• Уверете се, че ръцете и краката Ви са далеч от режещия модул, когато двигателят работи.

• Ако нещо заседне в ножовете, докато работите, изключете мотора и изчакайте, докато спре напълно, преди да почистите ножовете. Разкачете лулата на запалителната свещ от запалителната свещ.

• Когато двигателят е изключен, пазете ръцете и краката си от режещия модул, докато той не спре

• Внимавайте за парчета от клоните, които могат да изхвърчат по време на рязането.

• Бъдете винаги нащрек за предупредителни сигнали или подвиквания, когато използвате антифони. Винаги сваляйте антифоните незабавно след спиране на двигателя.

• Не работете никога от стълба, столче или друго положение на високо, което не е напълно обезопасено.

• Винаги дръжте продукта с две ръце. Винаги дръжте продукта пред тялото си.

• Ако някакъв чужд обект бъде ударен или ако се получат вибрации, спрете веднага продукта. Разкачете лулата на запалителната свещ от запалителната свещ. Проверете дали продуктът не е повреден. Поправете всяка повреда.

• Уверете се дали капачката на запалителната свещ и запалващият кабел са изправни, за да избегнете опасността от електрически удар.

• Проверете дали всички гайки и винтове са

• Уверете се, че скоростната кутия е смазана правилно. Направете справка с За смазване на корпуса на скоростната кутия на страница 25

• Скоростната кутия се нагорещява, когато продуктът е в употреба. За да избегнете изгаряния, не докосвайте скоростната кутия.

• Всички капаци и предпазители трябва да са поставени преди стартиране.

• Ако резците заядат, те могат да се разхлабят, като поставите комбинирания гаечен ключ в скоростната кутия. Поставете комбинирания гаечен ключ в скоростната кутия, след което го завъртете напред и назад. Направете справка с За смазване на корпуса на скоростната кутия на страница 25

• Защитата при транспортиране трябва винаги да е поставена на режещия модул, когато продуктът не се използва. Лични предпазни средства ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• При работа с продукта винаги използвайте одобрени лични предпазни средства. Личните предпазни средства не изключват изцяло риска от нараняване, но намаляват степента на нараняването при злополука. Нека вашият дилър Ви помогне да изберете подходящото оборудване.

• Използвайте одобрени антифони, осигуряващи подходящо намаляване на шума. Дълготрайното излагане на шум може да доведе до постоянно влошаване на слуха.

• Използвайте одобрени защитни средства за очите. Ако използвате маска, използвайте също и одобрени защитни очила. С одобрени защитни очила се има предвид такива, които отговарят на стандарт ANSI Z87.1 за САЩ или EN 166 за страните от ЕС. (Фиг. 9)

• Когато е необходимо, носете ръкавици, например, когато закрепвате, проверявате или почиствате режещото оборудване. (Фиг. 10)

• Носете здрави ботуши или обувки, които не се

• Използвайте дрехи, направени от здрава тъкан. Винаги използвайте здрави, дълги панталони и дълги ръкави. Не носете използвайте дрехи, които могат да се захванат за храсти и клони. Не носете бижута, къси панталони, сандали и не работете боси. Носете косата си безопасно над нивото на рамената.

• Дръжте в близост комплект за първа помощ. (Фиг. 12) Приспособления за безопасност на

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Не използвайте машина с неизправни приспособления за безопасност.

• Проверявайте редовно приспособленията за безопасност. Ако приспособленията за безопасност са дефектни, говорете с Вашия сервиз Husqvarna.

1. Уверете се, че блокировката на регулатора за

газта (A) и регулаторът за газта (B) се движат свободно и възвратната пружина работи изправно. (Фиг. 13)

2. Натиснете надолу блокировката на газта и се

уверете, че се връща в първоначалната си позиция, когато я отпуснете. (Фиг. 14)

3. Освободете блокировката на регулатора за газта

и се уверете, че регулаторът за газта е фиксиран на положението за обороти на празния ход. (Фиг. 15)

4. Стартирайте двигателя и подайте пълна газ.

5. Освободете регулатора за газта и се уверете, че

резците спират изцяло. ПРЕДУПРЕЖДЕНИЕ: Ако резците се движат, когато регулаторът за газта е на положение за обороти на празния ход, регулирайте оборотите на празния ход. Вижте Регулиране на оборотите на празния ход на страница

За проверка на превключвателя за спиране

1. Стартирайте двигателя.

2. Преместете превключвателя за спиране до

положението за спиране и се уверете, че двигателят спира. ПРЕДУПРЕЖДЕНИЕ: Превключвателят за спиране автоматично се връща в положение за стартиране. За да предотвратите случайно стартиране, махнете лулата на запалителната свещ от свещта, когато монтирате или извършвате техническо обслужване на

За проверка на защитата за ръцете Защитата за ръце не позволява нараняване от

2. Проверете дали защитата за ръце е правилно

3. Проверете защитата за ръцете за повреди.

За проверка на антивибрационната система Антивибрационната система намалява вибрациите на дръжките. Антивибрационните части действат като разделител между корпуса на продукта и модула на дръжките.

1. Извършете визуална проверка за деформация и

2. Уверете се, че антивибрационните части не са

повредени. (Фиг. 16) За проверка на ауспуха ПРЕДУПРЕЖДЕНИЕ: Никога не работете с продукта без ауспух или с повреден ауспух. Дефектният ауспух може да увеличи нивото на шума и опасността от пожар. Не използвайте продукта с повредена или липсваща искрогасителна мрежа. В случай на повреда искрогасителната мрежа трябва да бъде

ПРЕДУПРЕЖДЕНИЕ: Ауспусите се нагряват много по време и след работа и при обороти на празен ход. ВНИМАНИЕ: Ако искрогасителната мрежа се запушва често, това може да е признак, че ефективността на катализатора е намалена. Обърнете се към Вашия сервизен дистрибутор за проверка на ауспуха. Запушена искрогасителна мрежа ще предизвика прегряване, което ще доведе до повреда на цилиндъра и буталото. ПРЕДУПРЕЖДЕНИЕ: Вътрешните повърхности на ауспуха съдържат химикали, които могат да причинят рак. Внимавайте да не докосвате тези елементи, ако ауспухът е повреден. Ауспухът е предназначен за максимално намаляване на нивата на шума и за отвеждане на отработените газове настрани от потребителя. Ауспух с катализатор намалява вредните отработените

2. За извършване на визуална проверка и

3. Уверете се, че ауспухът е правилно закрепен към

4. Почистете искрогасителната мрежа с телена

четка. (Фиг. 17) За да извършите проверка на резеца и предпазния щит на резеца Външните краища на резците (A) имат функцията на предпазни щитове на резците. Предпазният щит на резеца защитава оператора от неволно допиране до

1. Спрете двигателя и се уверете, че режещият

192. Отстранете лулата на запалителната свещ от

3. Сложете защитни ръкавици.

4. Уверете се, че резецът и предпазният щит на

резеца не са повредени или огънати. Винаги сменяйте повредено или огънато острие.

5. Уверете се, че винтовете на режещия модул са

монтирани. Завъртете винтовете до 7 – 10 Nm. (Фиг. 19) Безопасност при работа с гориво ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Не включвайте продукта, ако върху него има гориво или моторно масло. Отстранете нежеланото гориво/масло и оставете продукта да

• Ако разлеете гориво по дрехите си, сменете ги

• Внимавайте да не попадне гориво върху тялото Ви, това може да доведе до телесни увреждания. Ако гориво попадне върху тялото Ви, използвайте сапун и вода, за да го отстраните.

• Не стартирайте продукта, ако от двигателя има теч. Проверявайте редовно двигателя за течове.

• Внимавайте с горивото. Горивото е запалимо, изпаренията са взривоопасни и могат да причинят телесни увреждания или смърт.

• Не вдишвайте горивните изпарения, това може да доведе до телесни увреждания. Уверете се, че има достатъчен въздушен поток.

• Не пушете близо до горивото или двигателя.

• Не поставяйте топли предмети близо до горивото или двигателя.

• Не добавяйте гориво, когато двигателят работи.

• Уверете се, че двигателят е изстинал преди зареждане с гориво.

• Преди зареждане с гориво отворете бавно капачката на резервоара за гориво и освободете внимателно налягането.

• Не добавяйте гориво към двигателя на закрито. Недостатъчният въздушен поток може да доведе до нараняване или смърт поради задушаване или въглероден окис.

• Затегнете капачката на резервоара за гориво докрай. Ако капачката на резервоара за гориво не е затегната, има риск от злополука.

• Преди да включите двигателя, преместете продукта най-малко на 3 m/10 ft от мястото, където сте заредили резервоара.

• Не зареждайте резервоара за гориво догоре. Топлината причинява увеличаване на обема на горивото. Оставяйте място в горната част на резервоара за гориво. Инструкции за безопасност при техническо обслужване ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Спрете двигателя и се уверете, че режещото оборудване спира. Преди да извършите техническо обслужване, оставете продуктът да

• Разкачете лулата на запалителната свещ, преди да извършите техническо обслужване.

• Отработените газове от двигателя съдържат въглероден окис, много опасен, отровен газ без миризма, който може да причини смърт. Не работете с продукта на закрито или в затворени пространства.

• Отработените газове от двигателя са горещи и могат да съдържат искри. Не стартирайте продукта на закрито или близо до запалими

• Аксесоари и промени на продукта, които не са одобрени от производителя, могат да доведат до сериозно нараняване или смърт. Не правете промени по продукта. Винаги използвайте оригинални принадлежности.

• Ако техническото обслужване не се изпълнява правилно и редовно, съществува повишена опасност от нараняване и повреда на продукта.

• Изпълнявайте техническото обслужване, както е посочено в настоящата инструкция за експлоатация. Цялото обслужване трябва да се извършва от одобрен сервиз на Husqvarna.

ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете раздела с инструкции за безопасност преди използване на

20 994 - 007 - 08.09.2020Гориво Този продукт разполага с двутактов двигател. ВНИМАНИЕ: Неподходящият тип гориво може да доведе до повреда на двигателя. Използвайте смес от бензин и масло за двутактови двигатели. Предварително смесено гориво

• За постигане на оптимални работни характеристики и за удължаване на срока на експлоатация на двигателя използвайте предварително смесено алкилатно гориво на Husqvarna. Това гориво съдържа по-малко вредни химикали в сравнение с обикновеното гориво и това намалява вредните отработени газове. С това гориво количеството остатъци след изгарянето е по-ниско, което запазва компонентите на двигателя по-чисти. За изготвяне на горивна смес

• Използвайте качествен безоловен бензин с максимално съдържание на етанол 10%. ВНИМАНИЕ: Не използвайте бензин с октаново число по-малко от 90 RON/87 AKI. Използването на по- ниско октаново число може да доведе до детонационно горене в двигателя, което предизвиква повреди в него. Масло за двутактов двигател

• За постигане на най-добри резултати и работни характеристики използвайте масло за двутактови двигатели на Husqvarna.

• Ако не разполагате с масло за двутактови двигатели на Husqvarna, използвайте друго висококачествено масло за двутактови двигатели, разработено за двигатели с въздушно охлаждане. Говорете с дистрибутора по сервизното обслужване за избор на точното

Не използвайте масло за извънбордови двутактови двигатели с водно охлаждане, понякога наричано извънбордово масло. Не използвайте масло за четиритактови двигатели. Смесване на бензин и масло за двутактов двигател Бензин, литри Масло за дву- тактов двига-

2% (50:1) 5 0,10 10 0,20 15 0,30 20 0,40 ВНИМАНИЕ: Малки грешки могат да повлияят драстично на съотношението в сместа, когато смесвате малки количества гориво. Измервайте внимателно количеството масло, за да сте сигурни, че ще получите правилната

1. Налейте половината гориво в чист съд за гориво.

2. Добавете цялото количество масло.

3. Разклатете горивната смес.

4. Долейте останалото количество бензин в съда.

5. Разклатете внимателно горивната смес.

ВНИМАНИЕ: Не смесвайте количество гориво, което ще престои повече от 1

Пълнене на резервоара за гориво ПРЕДУПРЕЖДЕНИЕ: Спазвайте следната процедура за Ваша безопасност.

1. Спрете двигателя и го оставете да се охлади.

2. Почистете областта около капачката на

резервоара за гориво. (Фиг. 21)

3. Разклатете контейнера и се уверете, че горивото

гориво, за да освободите налягането.

5. Напълнете резервоара за гориво.

Уверете се, че в резервоара за гориво няма твърде много гориво. Когато се нагрее, горивото се разширява.

7. Почистете разлятото гориво върху продукта и

8. Преди стартиране на двигателя преместете

продукта на 3 m/10 ft или повече от мястото, където се извършва зареждането с гориво и където се намира източникът на горивото.

994 - 007 - 08.09.2020

21Забележка: За местоположението на резервоара за гориво на Вашия продукт направете справка с

За регулиране на ръкохватката Само за 122HD60: Задната ръкохватка може да се регулира в 5

• Освободете заключването на дръжката и я завъртете. (Фиг. 22) За да стартирате продукта при студен

1. Дръпнете смукача на положение "задействан

2. Натиснете купола на горивната помпа

приблизително 6 пъти или докато горивото започне да запълва купола. Не е необходимо да се пълни докрай куполът на горивната помпа.

3. Дръжте корпуса на продукта на земята с лявата

си ръка. Не стъпвайте върху продукта.

4. Дръпнете бавно дръжката на въжето за

стартиране с дясната си ръка, докато не усетите съпротивление, след което дръпнете дръжката на въжето за стартиране бързо и със сила. ПРЕДУПРЕЖДЕНИЕ: Не навивайте въжето за стартиране около ръката

ВНИМАНИЕ: Не дърпайте докрай въжето на стартера и не пускайте дръжката на въжето на стартера.

5. Продължете да дърпате дръжката на въжето на

стартера, докато двигателят запали, след което натиснете смукача до първоначалното му

ПРЕДУПРЕЖДЕНИЕ: При стартиране на двигателя резците се движат.

6. Продължете да дърпате дръжката на въжето на

стартера, докато двигателят запали.

7. Натиснете и освободете регулатора за газта, за

9. Уверете се, че двигателят работи плавно.

За да стартирате продукта при топъл

1. Дръжте корпуса на продукта на земята с лявата

си ръка. Не стъпвайте върху продукта.

2. Дръпнете бавно дръжката на въжето за

стартиране с дясната си ръка, докато не усетите съпротивление, след което дръпнете дръжката на въжето за стартиране бързо и със сила. Продължете, докато двигателят стартира. Забележка: За повече информация относно как да стартирате продукта направете справка с

• За да изключите мотора, преместете превключвателя за спиране в положение за

ВНИМАНИЕ: Превключвателят за спиране автоматично се връща в положение за работа. За да работите с продукта

1. Започнете близо до земята и местете продукта

нагоре по плета, когато режете страните. Уверете се, че корпусът на продукта не докосва плета. (Фиг. 24) ПРЕДУПРЕЖДЕНИЕ: Уверете се, че предната част на режещото оборудване не докосва земята.

2. Регулирайте скоростта за подравняване с

работното натоварване.

3. Дръжте продукта близо до тялото си за стабилна

4. Внимавайте и използвайте продукта бавно.

ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете главата с инструкции за безопасност, преди да започнете техническо обслужване на продукта. 22 994 - 007 - 08.09.2020График за техническо обслужване Поддръжка Преди

100 часа Почистете външната повърхност. След всяка работа. Почистете ауспуха, тръбата за отработени газове и двигателят от листа, мръсотия и излишна грес. След всяка работа. Уверете се, че режещият модул не се движи при обороти на празния ход. X Проверете превключвателя за спиране. Вижте За проверка на превключва- теля за спиране на страница 19

Проверете режещия модул за повреди и пукнатини. Сменете при повреда. X Проверете защитата за ръцете за повреда и пукнатини. Сменете при по-

Извършете проверка на блокировката на регулатора за газта и на регулато- ра за газта. Вижте За проверка на блокировката на регулатора на газта на страница 19

Проверете двигателя, резервоара за гориво и маркуча за горивото за течо-

Затегнете гайките и винтовете. X Проверете стартера и въжето за стартиране за повреди. X Проверете дали винтовете, които придържат резците един към друг, са до- бре затегнати.

Почистете въздушния филтър. Почиствайте по-често, ако използвате в участъци, в които има прах. Сменете при повреда.

Почистете външната повърхност на запалителната свещ и участъка около нея. Премахнете запалителната свещ и измерете разстоянието между електродите. Регулирайте разстоянието между електродите или сменете запалителната свещ. Вижте За проверка на запалителната свещ на страни- ца 24

Почистете системата за охлаждане. X Почистете външната повърхност на карбуратора и мястото около него. X Проверете горивния филтър за замърсяване и маркуча за горивото за пук- натини и други дефекти. Сменете при повреда.

Почистете вътрешната повърхност на резервоара за гориво. X Подменете запалителната свещ. X Проверете съединителя, пружината на съединителя и барабана на съеди- нителя за износване. Ако има повреда, трябва да се извърши смяна от одо- брен сервизен търговец.

Уверете се, че корпусът на скоростната кутия е напълнен с грес. X

994 - 007 - 08.09.2020 23Поддръжка Преди

100 часа Направете проверка на всички проводниците и връзки. X Регулиране на оборотите на празния

1. Почистете въздушния филтър и поставете капака

на въздушния филтър.

2. Стартирайте продукта. Вижте

За да стартирате продукта при студен двигател на страница 22

3. Завъртете регулиращия винт за празен ход T по

посока на часовниковата стрелка, докато режещият модул започне да се движи. (Фиг. 25)

4. Завъртете регулиращия винт за празен ход

обратно на часовниковата стрелка, докато режещият модул спре. ПРЕДУПРЕЖДЕНИЕ: Ако режещият модул не спира, когато регулирате оборотите на празния ход, обърнете се към най-близкия сервизен търговец. Не използвайте продукта, докато не бъде правилно регулиран или ремонтиран. Забележка: Оборотите на празния ход са правилни, когато двигателят работи плавно във всяко положение. За препоръчителните обороти на празния ход направете справка с Технически данни на страница 27

За почистване на системата за

Системата за охлаждане поддържа ниска температурата на двигателя. Системата за охлаждане включва охладителните ребра на цилиндъра (A), капака на цилиндъра (B) и смукателния въздухопровод през картера (C). (Фиг. 26)

Смукателният въздухопровод между резервоара за гориво и картера лесно може да се блокира от листа. Почистете изцяло смукателния въздухопровод. (Фиг. 27)

1. Почиствайте с четка системата за охлаждане

ежеседмично или по-често, ако е необходимо.

2. Проверете дали системата за охлаждане не е

замърсена или задръстена. За проверка на запалителната свещ ВНИМАНИЕ: Използвайте винаги запалителните свещи от препоръчания вид. Използването на запалителна свещ от неправилен тип може да повреди

• Проверете запалителната свещ, ако двигателят е с понижена мощност, стартира трудно или работи неправомерно при обороти на празен ход.

• За да намалите опасността от попадане на нежелани материали върху електродите на запалителната свещ, следвайте тези инструкции: a) Проверете дали оборотите на празния ход са правилно регулирани. b) Уверете се, че горивната смес е правилна. c) Уверете се, че въздушният филтър е чист.

• Ако запалителната свещ е замърсена, почистете я и проверете дали разстоянието между електродите е правилно, направете справка с Технически данни на страница 27 . (Фиг. 28)

• Сменете запалителната свещ, ако е необходимо. Почистване на въздушния филтър Почиствайте редовно въздушния филтър от замърсявания и прах. Това предотвратява неизправности на карбуратора, проблеми при стартиране, загуба на мощност на двигателя, износване на части на двигателя и по-голям от обичайния разход на гориво.

1. Махнете капака на въздушния филтър (A).

2. Извадете филтъра (B) от рамата на филтъра.

3. Почистете филтъра с топла сапунена вода.

Въздушен филтър, който е използван дълго време, не може да се изчисти напълно. Сменяйте редовно въздушния филтър и винаги сменяйте дефектните въздушни филтри.

4. Уверете се, че филтърът е сух.

5. Нанесете масло върху въздушния филтър.

Направете справка с За да нанесете масло върху порестия въздушен филтър на страница 25

6. Почистете вътрешната повърхност на капака на

въздушния филтър. Използвайте сгъстен въздух

994 - 007 - 08.09.2020За да нанесете масло върху

порестия въздушен филтър ВНИМАНИЕ: Винаги използвайте специално масло за въздушен филтър на Husqvarna. Не използвайте други типове

ПРЕДУПРЕЖДЕНИЕ: Сложете защитни ръкавици. Маслото за въздушния филтър може да причини раздразнение на

1. Поставете порестия въздушен филтър в

2. Поставете маслото в найлоновата торбичка.

3. Разтрийте найлоновата торбичка, за да

разнесете маслото равномерно върху порестия въздушен филтър.

4. Отстранете излишното масло от порестия

въздушен филтър, докато е в найлоновата торбичка. (Фиг. 30) За смазване на корпуса на скоростната кутия

• Използвайте специална грес Husqvarna. Говорете с Вашия дистрибутор по обслужването за повече информация относно препоръчителна грес.

• Добавете греста през капачката на корпуса на скоростната кутия. (Фиг. 31) ВНИМАНИЕ: Не пълнете до горе корпуса на скоростната кутия. За почистване и смазване на

1. Почистете резците от нежелани материали преди

и след използване на Вашия продукт.

2. Смажете резците преди дълги периоди на

съхранение. Забележка: Обърнете се към Вашия сервизен търговец за повече информация относно препоръчителните почистващи препарати и смазки. За проверка на ножовете

1. Отстранете капачката от корпуса на скоростната

2. Уверете се, че остриетата се движат свободно.

Поставете комбинирания гаечен ключ в корпуса на скоростната кутия и завъртете по часовниковата стрелка и обратно на часовниковата стрелка. (Фиг. 32)

3. Проверете ръбовете на остриетата за повреди и

4. Използвайте пила за отстраняване на неравности

върху остриетата. Отстраняване на проблеми Отстраняване на проблеми Двигателят не се стартира Проблем Възможна причина Препоръчителна стъпка Зъбци на стартера Зъбците на стартера не могат да се движат сво-

Регулирайте или сменете зъбците на стартера. Почистете около зъбците на стартера. Обърнете се към одобрен сервизен търговец. Резервоар за гориво Неправилен тип гориво. Източете го и използвайте правилно гориво. Карбуратор Неправилни обороти на празния ход. Регулирайте оборотите на празния ход.

994 - 007 - 08.09.2020 25Двигателят не се стартира

Проблем Възможна причина Препоръчителна стъпка Без искра Запалителната свещ е за- мърсена или влажна. Уверете се, че запалителната свещ е суха и чиста. Неправилно разстояние между електродите. Почистете запалителната свещ. Уверете се, че раз- стоянието между електродите на запалителната свещ е правилно. Уверете се, че запалителната свещ е монтирана със супресор. Направете справка с Технически данни на страница

за точното разстояние между електродите. Запалителна свещ Запалителната свещ е разхлабена. Затегнете запалителната свещ. Двигателят стартира, но спира отново Проблем Възможна причина Препоръчителна стъпка Резервоар за гориво Неправилен тип гориво. Източете го и използвайте правилно гориво. Карбуратор Неправилни обороти на празния ход. Регулирайте оборотите на празния ход. Вижте

лиране на оборотите на празния ход на страница 24

Обърнете се към Вашия сервизен търговец, ако е необходимо. Въздушен филтър Запушен въздушен фил-

Почистете въздушния филтър.

Проблем Възможни причини Препоръчителна стъпка Резецът се движи бавно или не се движи. Резецът е блокиран или

Почистете резците от нежелани материали. Вижте

почистване и смазване на ножовете на страница 25

Отстранете неравностите по резеца, направете

Подменете ножа, ако е повреден. Резецът не реже с леко-

Резецът не е остър или е

Заточете резеца, направете справка с За проверка на ножовете на страница 25 . Подменете ножа, ако е

Резецът се нагорещява. Има триене между резци-

Транспортиране, съхранение и изхвърляне Транспорт и съхранение

• Винаги оставяйте продукта да се охлади преди съхранение.

• При съхранението и транспортирането на продукта и горивото се уверете, че няма течове или изпарения. Искри или открит огън, например 26 994 - 007 - 08.09.2020от електрически уреди или котли може да възникне пожар.

• Винаги използвайте одобрени контейнери за съхранение и транспортиране на гориво.

• Изпразнете горивото преди транспортиране или преди дългосрочно съхранение. Изхвърлете горивото на подходящо за целта място.

• Закрепете защитата при транспортиране по време на транспортиране и съхранение.

• Отстранете лулата на запалителната свещ от запалителната свещ.

• Закрепете продукта преди транспортиране. Уверете се, че не може да се движи.

• Почистете и извършете обслужване на продукта преди съхранение за дълъг период. Технически данни Технически характеристики 122HD45 122HD60

Обем на цилиндъра, cm

21,7 21,7 Обороти на празния ход, об/мин 2900 2900 Препоръчителни макс. обороти, об/мин 9000 9000 Максимална мощност на двигателя, в съответствие с ISO 8893, kW/hp @ об/мин 0,6/0,8 при 7800 0,6/0,8 при 7800 Заглушител на катализатора Да Да Запалителна система с регулирана скорост Да Да Запалителна система Запалителна свещ HQT-4 672201 HQT-4 672201 Разстояние между електродите, mm 0,5 0,5

Ниво на звуковата мощност, измерена dB(A) 100 100 Ниво на звуковата мощност, гарантирана [L

Шумови емисии в околната среда, измерени като звукова мощност (L

) в съответствие с директива на ЕО 2000/14/ЕО. Отчетеното ниво на шум за продукта е измерено с оригиналното режещо оборудване, което създава най-високото ниво. Разликата между гарантираното и измереното ниво на шума е в то- ва, че гарантираното ниво на шума включва също и дисперсията в резултата от измерването, както и вариациите между различните продукти от един и същи модел в съответствие с Директива 2000/14/EО.

Отчетените данни за нивото на звуковото налягане имат типична статистическа дисперсия (стандартно отклонение) от 1 dB (A).

Еквивалентни нива на вибрации (a hv,eq ) в ръкохватките, измерени съгласно EN ISO 10517, m/s

Отчетените данни за равнището на вибрации имат типична статистическа дисперсия (стандартно от- клонение) от 1 m/s

28 994 - 007 - 08.09.2020Декларация за съответствие на ЕО Декларация за съответствие на ЕО Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.: [phone] удостоверява, че ножиците за кастрене на жив плет Husqvarna 122HD45, 122HD60 със серийни номера от 2011 и нататък (годината е ясно обозначена върху типовата табелка, следвана от серийния номер) отговаря на изискванията на ДИРЕКТИВАТА НА СЪВЕТА:

• от 17 май 2006 г., "свързани с машини" 2006/42/ЕО.

• от 26 февруари 2014 г., "свързани с електромагнитната съвместимост" 2014/30/ЕС.

• от 8 май 2000 г., "свързани с шумовите емисии в околната среда" 2000/14/ЕО. Оценка за съответствие съгласно приложение V. За информация относно шумовите емисии вижте раздел Технически характеристики.

• от 08 юни 2011 г. "по отношение на ограничението за използване на определени опасни вещества в електрическо и електронно оборудване" 2011/65/ЕС. Приложени са следните стандарти:

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden извърши доброволен типов контрол на моделите от името на Husqvarna AB. Сертификатите са издадени под номера: SEC/ 10/2280–122HD45, 122HD60 Huskvarna, 2020-08-25 Pär Martinsson, мениджър "Разработки и Развитие" (Оторизиран представител на Husqvarna AB и отговорник за техническата документация)
