BBUM12320XPE - Iné kuchynské spotrebiče BEKO - Bezplatný návod na obsluhu

Typ produktu	Vstavaná varná doska
Značka	Beko
Model	BBUM12320XPE
Rozmery (Š x H x V)	590 x 520 x 45 mm (odhad)
Čistá hmotnosť	Približne 8 až 10 kg
Elektrické napájanie	230 V / 400 V, 50 Hz, jednofázové alebo trojfázové podľa konfigurácie
Maximálny výkon	Približne 7,2 kW (odhad)
Typ varenia	Sklenená keramika alebo indukcia podľa verzie (pozri štítok)
Počet varných zón	4 (odhad)
Ovládanie	Manuálne (tlačidlá alebo gombíky)
Vetranie	Vyžaduje vzdialenosť 15 mm pod varnou doskou
Inštalácia	Zabudovaná do pracovnej dosky s minimálnou hrúbkou 28 mm
Bezpečnosť	Povinné uzemnenie, odporúčaná ochrana prúdovým chráničom
Údržba	Čistiť vlhkou handričkou a jemným čistiacim prostriedkom, vyhýbať sa abrazívnym prostriedkom
Napájací kábel	Maximálna dĺžka 2 m, prierez podľa technických charakteristík
Kompatibilita s rúrou	Môže byť inštalovaný nad vstavanou rúrou Beko
Záruka	Platná po správnej inštalácii odborníkom

Často kladené otázky - BBUM12320XPE BEKO

Aké sú rozmery varnej dosky Beko BBUM12320XPE?

Približné rozmery sú 590 x 520 x 45 mm (Š x H x V). Presné hodnoty nájdete na štítku výrobku.

Aký typ elektrického pripojenia je potrebný?

Spotrebič je možné pripojiť jednofázovo (230 V) alebo trojfázovo (400 V) podľa kábla. Použite vhodný kábel s uzemnením a odporúčaným prúdovým chráničom.

Ako nainštalovať varnú dosku na pracovnú dosku?

Vyrežte otvor podľa uvedených rozmerov (obrázok 2-3), umiestnite tesnenie, upevnite montážne pružiny a vložte dosku. Uistite sa, že pracovná doska má hrúbku najmenej 28 mm.

Aká bezpečnostná vzdialenosť musí byť dodržaná nad doskou?

Bez digestora počítajte s 750 mm medzi varnou plochou a hornou skrinkou. S digestorom postupujte podľa pokynov digestora.

Môžem nainštalovať varnú dosku nad rúru?

Áno, spotrebič je určený na inštaláciu nad vstavanou rúrou. Pripojte káble varnej dosky k rúre cez dodané zásuvky a potom rúru upevnite skrutkami.

Ako čistiť sklokeramický povrch?

Použite vlhkú handričku a jemný čistiaci prostriedok. Vyhýbajte sa abrazívnym alebo kyslým prípravkom, ktoré by mohli poškriabať sklo.

Čo robiť, ak je napájací kábel poškodený?

Musí ho vymeniť kvalifikovaný technik, aby sa predišlo riziku úrazu elektrickým prúdom alebo požiaru.

Je povinné kontaktovať odborníka na inštaláciu?

Dôrazne sa odporúča obrátiť sa na kvalifikovanú osobu, aby sa zabezpečila elektrická zhoda a zachovala záruka.

Aký je maximálny výkon varnej dosky?

Výkon závisí od počtu varných zón a typu pripojenia. Vo všeobecnosti môže dosiahnuť 7,2 kW (odhad). Skontrolujte na výrobnom štítku.

Ako v prípade potreby demontovať varnú dosku?

Odpojte napájanie, odskrutkujte prídavné upínacie svorky a potom dosku odstráňte zatlačením nahor zospodu. Pri rúre ju vysuňte do polovice, odpojte káble a potom ju úplne vyberte.

NÁVOD NA OBSLUHU BBUM12320XPE BEKO

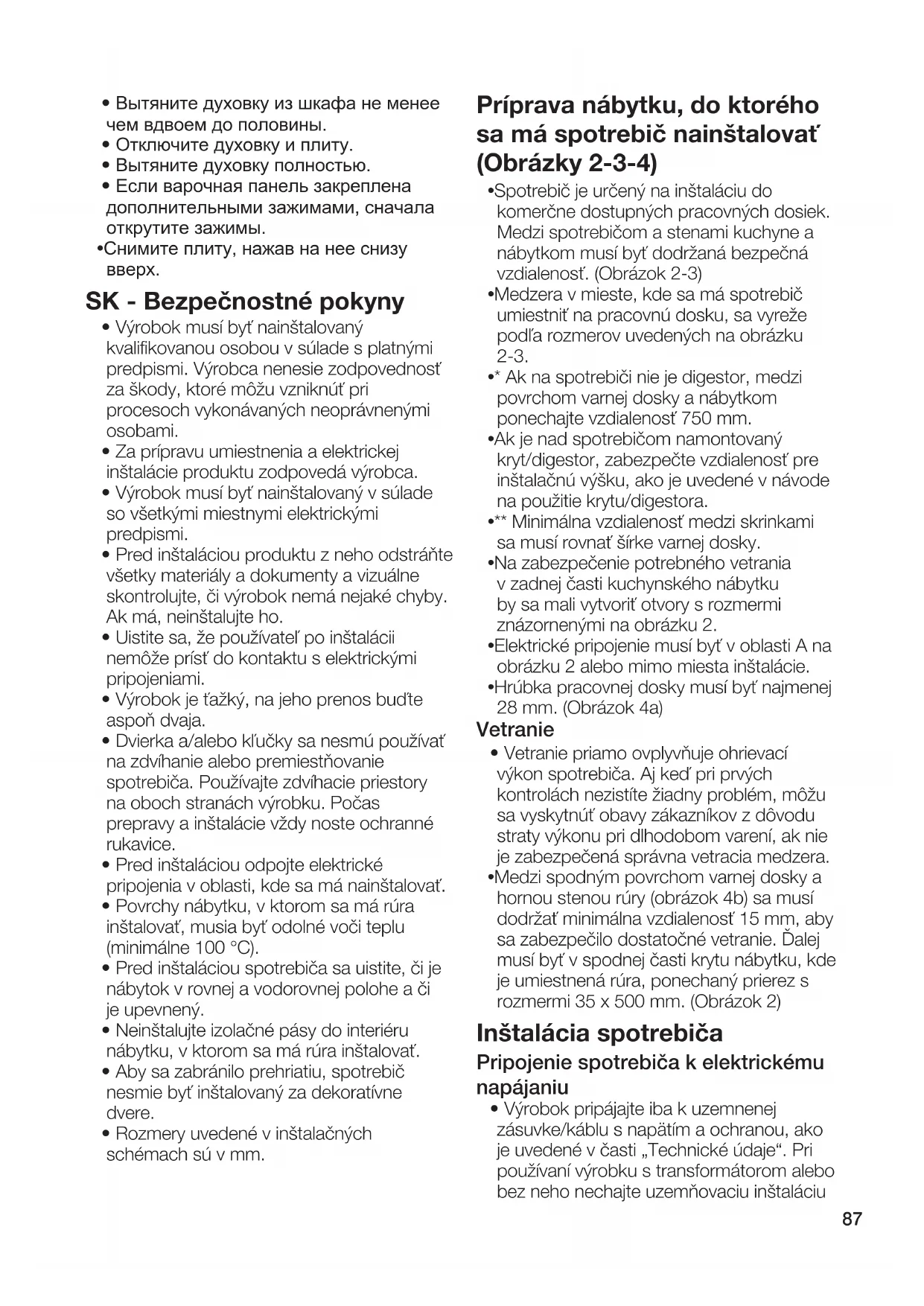

• Výrobok musí byť nainštalovaný kvalifikovanou osobou v súlade s platnými predpismi. Výrobca nenesie zodpovednosť za škody, ktoré môžu vzniknúť pri procesoch vykonávaných neoprávnenými osobami.
• Za prípravu umiestnenia a elektrickej inštalácie produktu zodpovedá výrobca.
• Výrobok musí byť nainštalovaný v súlade so všetkými miestnymi elektrickými predpismi.
• Pred inštaláciou produktu z neho odstráňte všetky materiály a dokumenty a vizuálne skontrolujte, či výrobok nemá nejaké chyby. Ak má, neinštalujte ho.
• Uistite sa, že používateľ po inštalácii nemôže prísť do kontaktu s elektrickými pripojeniami.
• Výrobok je ťažký, na jeho prenos buďte aspoň dvaja.
• Dvierka a/alebo kľučky sa nesmú používať na zdvíhanie alebo premiestňovanie spotrebiča. Používajte zdvíhacie priestory na oboch stranách výrobku. Počas prepravy a inštalácie vždy noste ochranné rukavice. Pred inštaláciou odpojte elektrické pripojenia v oblasti, kde sa má nainštalovať.
• Povrchy nábytku, v ktorom sa má rúra inštalovať, musia byť odolné voči teplu (minimálne 100 °C). Pred inštaláciou spotrebiča sa uistite, či je nábytok v rovnej a vodorovnej polohe a či je upevnený.
• Neinštalujte izolačné pásy do interiéru nábytku, v ktorom sa má rúra inštalovať.
• Aby sa zabránilo prehriatiu, spotrebič nesmie byť inštalovaný za dekoratívne dvere.
• Rozmery uvedené v inštalačných schémach sú v mm.

Príprava nábytku, do ktorého sa má spotrebič nainštalovať (Obrázky 2-3-4)

• Spotrebič je určený na inštaláciu do komerčne dostupných pracovných dosiek. Medzi spotrebičom a stenami kuchyne a nábytkom musí byť dodržaná bezpečná vzdialenosť. (Obrázok 2-3) Medzera v mieste, kde sa má spotrebič umiestniť na pracovnú dosku, sa vyreže podľa rozmerov uvedených na obrázku 2-3. * Ak na spotrebiči nie je digestor, medzi povrchom varnej dosky a nábytkom ponechajte vzdialenosť 750 mm. Ak je nad spotrebičom namontovaný kryt/digestor, zabezpečte vzdialenosť pre inštalačnú výšku, ako je uvedené v návode na použitie krytu/digestora. ** Minimálna vzdialenosť medzi skrinkami sa musí rovnať šírke varnej dosky.
• Na zabezpečenie potrebného vetrania v zadnej časti kuchynského nábytku by sa mali vytvoriť otvory s rozmermi znázornenými na obrázku 2. Elektrické pripojenie musí byť v oblasti A na obrázku 2 alebo mimo miesta inštalácie. Hrúbka pracovnej dosky musí byť najmenej 28 mm. (Obrázok 4a)

Vetranie

Vetranie priamo ovplyvňuje ohrievací výkon spotrebiča. Aj keď pri prvých kontrolách nezistíte žiadny problém, môžu sa vyskytnúť obavy zákazníkov z dôvodu straty výkonu pri dlhodobom varení, ak nie je zabezpečená správna vetracia medzera. Medzi spodným povrchom varnej dosky a hornou stenou rúry (obrázok 4b) sa musí dodržať minimálna vzdialenosť 15 mm, aby sa zabezpečilo dostatočné vetranie. Ďalej musí byť v spodnej časti krytu nábytku, kde je umiestnená rúra, ponechaný prierez s rozmermi 35 × 500 mm. (Obrázok 2)

Inštalácia spotrebiča

• Výrobok pripájajte iba k uzemnenej zásuvke/káblu s napätím a ochranou, ako je uvedené v časti „Technické údaje“. Pri používaní výrobku s transformátorom alebo bez neho nechajte uzemňovaciu inštaláciu

vykonať kvalifikovaným elektrikárom. Naša spoločnosť nezodpovedá za žiadne problémy, ktoré vzniknú v dôsledku toho, že výrobok nie je uzemnený v súlade s miestnymi predpismi.

Pred začatím akýchkoľvek prác na elektroinštalácii výrobok odpojte od sieťového napájania. Nebezpečenstvo úrazu elektrickým prúdom! - Výrobok musí pripojiť k sieťovému napájaniu iba oprávnená a kvalifikovaná osoba. Záručná doba výrobku začína až po správnej inštalácii. Výrobca nenesie zodpovednosť za škody, ktoré môžu vzniknúť pri procesoch vykonávaných neoprávnenými osobami. - Spotrebič musí byť nainštalovaný tak, aby ho bolo možné úplne odpojiť od sieťového napájania. Odpojenie musí byť zabezpečené spínačom zabudovaným do pevnej elektrickej inštalácie podľa stavebných predpisov. - Zadný povrch rúry na pečenie a spodný povrch varnej dosky sa pri používaní zahrievajú. Dbajte na to, aby elektrické vedenia neprišli do kontaktu so zadným povrchom, inak by sa mohli poškodiť. - Prívodný kábel nesmie byť upnutý, ohnutý alebo uviaznutý, ani prísť do styku s horúcimi časťami prístroja. Môže dôjsť k skratu a vznieteniu spotrebiča v dôsledku roztavenia kábla. Ak je napájací kábel poškodený, musí byť vymenený kvalifikovaným elektrikárom. V opačnom prípade hrozí riziko zásahu elektrickým prúdom, skrat alebo požiar! Zástrčka napájacieho kábla musí byť po inštalácii ľahko prístupná (nie však nad varnou doskou). - Pri zapájaní musíte dodržiavať národné/miestne elektrické predpisy a používať zásuvku/kábel a zástrčku vhodné pre dané spotrebiče. Ak limity napájania produktu presahujú prúdovú kapacitu zástrčky a zásuvky, musíte produkt pripojiť priamo k pevnej elektrickej inštalácii bez použitia zástrčky a zásuvky. - Uistite sa, že menovitý prúd poistky je kompatibilný s výrobkom. - Pripojenie musí byť v súlade s národnými predpismi. - Údaje o sieťovom napájaní musia zodpovedať údajom uvedeným na typovom štítku výrobkov. Na spodnej časti varnej dosky môžete vidieť typový štítok

varnej dosky a po otvorení dvierok rúry sa môžete vidieť typový štítok rúry.

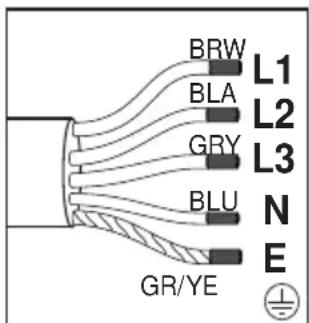

Ak je váš napájací kábel päťvodičový, pre dvojfázové pripojenie:

• (BRW) Hnedá = L1 (Fáza)
• (BLA) Čierna = L2 (Fáza)
• (GRE) sivá = L3 (Fáza)
• (BLU) Modrá = N (Neutrál)
• (GR/YE) Zelený/žltý drôt = (E) (Uzemnenie)

1 NAC 220-240V

3 N AC 380-415 V

Ak je výrobok vyrobený bez napájacieho kábla:

Napájací kábel, definovaný v technickej tabuľke domov, sa musí pripojiť k produktu podľa pokynov. Napájací kábel nesmie byť z bezpečnostných dôvodov dlhší ako 2 m.

• Otvorte kryt svorkovnice pomocou skrutkovača.
• Zasuňte napájací kábel cez káblovú svorku pod svorku a pripevnite ju k telu pomocou integrovanej skrutky na kábli.

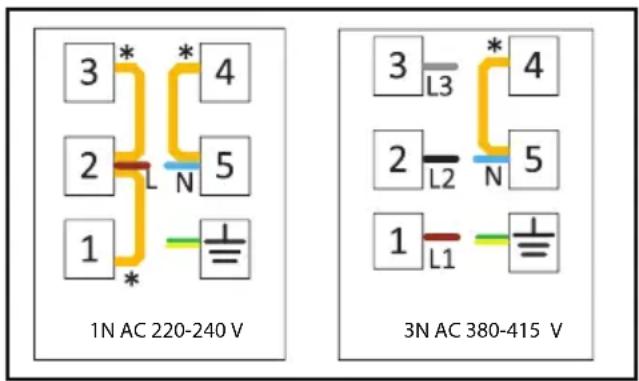

• Pripojte káble podľa dodanej schémy.

*Medené premostenie

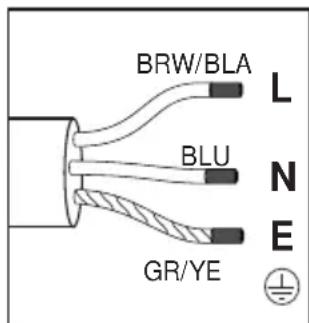

Ak je váš napájací kábel trojvodičový, pre jednofázové pripojenie:

• Hnedá/čierna = L (fáza)
• Modrá = N (neutrálna)
• Zelený/Žltý vodič = (E) (Zemnenie)

Ak je váš napájací kábel päťvodičový, pre dvojfázové pripojenie:

• Hnedá = L1 (fáza)
• Čierna = L2 (Fáza)
• Sivá = L3 (Fáza)
• Modrá = N (neutrálna)
• Zelený/žltý vodič = (E) (A) zemnenie
• Po dokončení drôtových pripojení zatvorte kryt svorkovnice.
• Pripojte napájací kábel k napájaniu tak, že ho nasmerujete tak, aby sa nedotýkal produktu a nebol stlačený medzi produkt a stenu.

Prevencia pred možným rizikom požiaru!

• Uistite sa, že sú všetky elektrické spoje bezpečné a pevné, aby ste predišli riziku vzniku elektrického oblúka.
• Nepoužívajte poškodené alebo predlžovacie káble.
• Zaistite, aby k miestu elektrického pripojenia nemohla preniknúť kvapalina alebo vlhkosť.

Umiestnenie a zaistenie varnej dosky (obrázky 5-6-7-8)

• Po príprave miesta na inštaláciu spotrebiča otočte varnú dosku hore dnom a položte ju na rovný povrch.
• Na varnú dosku pripevnite tesnenie dodané so spotrebičom tak, aby bolo 1 - 2

mm vo vnútri vonkajšej hrany skla, ako je znázornené na obrázku 5. Dbajte na to, aby medzi obidvoma koncami a medzi sklom a tesnením nezostala medzera.

Vytvorenie spojenia varnej dosky s rúrou a umiestnenie a upevnenie rúry (Obrázok 9a-9b-10)

Pripojte rúru k elektrickej sieti. - Zasuňte rúru na pečenie s najmenej dvoma osobami do skrinky až do polovice. Ak je vaša varná doska izoterapeutická:

Varná doska má zásuvku a uzemňovací kábel na pripojenie k rúre. Ako je znázornené na obrázku 9a, pripojte zásuvku k jej slotu na rúre tak, aby sa farby zhodovali. Uzemňovací kábel pripevnite pomocou skrutky znázornenej na obrázku 9a. - Ak je váš typ varnej dosky indukčný:
