MANUALE UTENTE BBUM12320XPE BEKO

• Questo prodotto deve essere installato da una persona qualificata conformemente alla normativa in vigore. Il produttore non è responsabile per i danni derivanti da procedure effettuate da persone non autorizzate; la non osservanza di questa regola potrebbe anche invalidare la garanzia.

• La preparazione del luogo e l’installazione elettrica del prodotto è sotto la responsabilità del cliente.

• Il prodotto deve essere installato in conformità con tutte le norme elettriche locali.53

• Prima di installare il prodotto, rimuovere tutti i materiali e i documenti in esso contenuti e controllare visivamente se il prodotto presenta difetti. In caso di danni, non procedere alla sua installazione.

• Assicurarsi che l’utente non possa raggiungere i collegamenti elettrici dopo l’installazione.

• Il prodotto è pesante, è consigliato il trasporto del prodotto con almeno due persone.

• Lo sportello e/o la maniglia non devono essere utilizzate per sollevare o spostare l’elettrodomestico. Utilizzare invece gli spazi di sollevamento su entrambi i lati del prodotto. Durante il trasporto e l’installazione indossare sempre guanti protettivi.

• Prima dell’installazione, staccare i collegamenti elettrici nell’area di installazione.

• Le superfici dei mobili in cui o su cui il forno deve essere installato devono essere resistenti al calore (100 °C minimo).

• Prima dell’installazione, assicurarsi che i mobili siano in posizione diritta e orizzontale e che siano fissati.

• Non installare strisce di isolamento termico all’interno dei mobili in cui il forno deve essere installato.

• L’apparecchiatura non deve essere installata dietro a una porta decorativa al fine di evitare un potenziale surriscaldamento.

• Le dimensioni indicate negli schemi di installazione sono in mm. Preparazione dei mobili in cui o su cui l‘apparecchio sarà installato (Figure 2-3-4)

• L’apparecchio è progettato per l’installazione in piani di lavoro disponibili in commercio. È necessario lasciare una distanza di sicurezza tra l’apparecchio e le pareti o i mobili della cucina. (Figura 2-3)

• Lo spazio libero in cui l’apparecchio sarà collocato sul piano di lavoro deve essere tagliato secondo le dimensioni indicate nella figura 2-3.

• * Se sull’apparecchio non è presente una cappa, lasciare una distanza di 750 mm dalla superficie del piano cottura ai mobili.

• Se sull’apparecchio è installato un coperchio/cappa, prevedere una distanza per l’altezza di installazione come descritto nelle istruzioni per l’uso del coperchio/ cappa.

• ** La distanza minima tra gli armadi deve essere pari alla larghezza del piano cottura

• Per garantire la necessaria ventilazione nella parte posteriore dei mobili della cucina, è necessario creare delle aperture nelle dimensioni indicate in figura 2.

• Il collegamento elettrico deve trovarsi nell’area A in figura 2 o esternamente al luogo di installazione.

• Lo spessore del piano di lavoro dovrà essere di almeno 28 mm. (Figura 4a) Ventilazione

• La ventilazione influisce direttamente sulle prestazioni di riscaldamento dell’apparecchio. Quando non vengono assicurate le corrette distanze di ventilazione, anche se non viene rilevato alcun problema durante le prime ispezioni, si potrebbero avere perdite di prestazioni durante la cottura per periodi più lunghi.

• Per garantire un’adeguata ventilazione, fra la superficie inferiore del fornello e la parete superiore del forno dovrà essere prevista una distanza minima di 15 mm (Figura 4b). Inoltre, nella parte inferiore dell’alloggiamento del mobile in cui è collocato il forno dovrà essere lasciata una sezione trasversale delle dimensioni di 35x500 mm. (Figura 2) Installazione dell’apparecchio Collegamento dell’elettrodomestico alla presa di corrente

• Collegare il prodotto ad una presa/linea con messa a terra solo con la tensione e la protezione definite nelle “Specifiche tecniche”. Far eseguire la messa a terra da un elettricista qualificato durante l’utilizzo del prodotto con o senza trasformatore. La nostra azienda non sarà responsabile di eventuali problematiche derivanti dall’uso del prodotto senza aver effettuato la messa a terra in conformità con le normative locali.

• Prima di iniziare qualsiasi intervento sull’impianto elettrico, scollegare il prodotto dalla rete elettrica. C’è rischio di scossa elettrica!54

• Il prodotto deve essere collegato alla rete elettrica solo da una persona autorizzata e qualificata. Il periodo di garanzia del prodotto inizia solo dopo la corretta installazione. Il produttore non verrà ritenuto responsabile degli eventuali danni che potrebbero derivare da procedure eseguite da persone non autorizzate.

• L’elettrodomestico deve essere installato in modo da poter essere completamente scollegato dalla rete elettrica. La separazione deve essere garantita da un interruttore integrato nell’impianto elettrico fisso, secondo le norme di costruzione.

• La superficie posteriore del forno e la superficie inferiore del piano cottura si riscaldano quando è in uso. Assicurarsi che il collegamento elettrico non venga a contatto con la superficie posteriore, altrimenti i collegamenti potrebbero danneggiarsi.

• Il cavo elettrico non deve essere stretto, piegato o intrappolato e non deve venire in contatto con parti calde dell’apparecchiatura. Le apparecchiature potrebbero andare in corto circuito e prendere fuoco a causa della fusione del cavo. Se il cavo di alimentazione è danneggiato, deve essere sostituito da un elettricista qualificato. Altrimenti c’è il rischio di scosse elettriche, cortocircuiti o incendi!

• La spina del cavo di alimentazione deve essere facilmente accessibile dopo l’installazione (ma non deve passare sui piani cottura).

• Quando si effettua il cablaggio è necessario rispettare le norme elettriche nazionali/ locali e utilizzare prese/linee e spine adatte all’apparecchiatura. Se i limiti di potenza del prodotto superano la capacità di carico di corrente della spina e della presa/ linea, è necessario collegare il prodotto direttamente all’impianto elettrico fisso senza utilizzare la spina e la presa/linea.

• Assicurarsi che il fusibile sia compatibile con il prodotto.

• Il collegamento elettrico deve essere conforme alle normative nazionali.

• I dati dell’alimentazione di rete devono corrispondere a quelli indicati sulla targhetta identificativa dei prodotti. È possibile vedere sulla targhetta identificativa il tipo del fornello sul fondo dello stesso e aprire la porta del forno per vedere sulla targhetta identificativa il tipo del forno.

• Il cavo di alimentazione del prodotto deve essere conforme ai valori della tabella “Specifiche tecniche”.

• Se il prodotto sarà collegato direttamente alla rete elettrica: se non è possibile scollegare tutti i poli dell’alimentazione, è necessario collegare un’unità di sezionamento con almeno 3 mm di distanza dai contatti (fusibili, interruttori di sicurezza di linea, contattori) e tutti i poli di questa unità di sezionamento devono essere adiacenti (non trovarsi sopra) al prodotto, in conformità alle direttive IEE. La mancata osservanza di questa istruzione potrebbe causare problemi operativi e invalidare la garanzia del prodotto.

• Si consiglia una protezione aggiuntiva con un interruttore differenziale. Se il prodotto è realizzato con cavo:

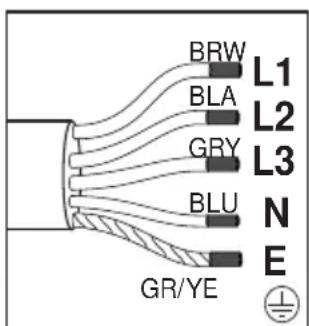

• Collegare il cavo del prodotto per fornire l’alimentazione come indicato di seguito: Se il tipo di cavo di alimentazione usato è a 3 conduttori, per il collegamento monofase: - (BRW/BLA) Marrone/nero = L (Fase) - (BLU) Blu = N (Neutro) - (GR/YE) Filo verde/giallo = (E) (Messa a terra) Se il tipo di cavo di alimentazione usato è a 5 conduttori, per il collegamento a 3 fasi: - (BRW) Marrone = L1 (Fase) - (BLA) Nero = L2 (fase) - (GRE) Grigio = L3 (Fase) - (BLU) Blu = N (Neutro) - (GR/YE) Filo verde/giallo = (E) (Messa a terra) 1 N AC 220-240 V BRW/BLA

BLU GR/YE BRW BLA GRY Se il prodotto è realizzato senza cavo: Al prodotto deve essere collegato un cavo di alimentazione che è definito nella tabella tecnica home, seguendo le istruzioni. Per motivi di sicurezza, il cavo di alimentazione non deve essere più lungo di 2 m.55

• Aprire il coperchio della morsettiera con un cacciavite.

• Inserire il cavo di alimentazione attraverso il serracavo sotto il morsetto e fissarlo al corpo principale con la vite integrata sul componente serracavo.

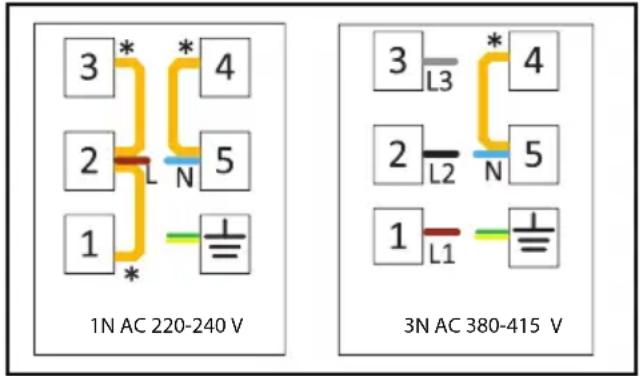

• Collegare i cavi secondo lo schema fornito.

• Copper bridge (EN) 1N AC 220-240 V 3N AC 380-415 V

• Ponte in rame Se il tipo di cavo di alimentazione usato è a 3 conduttori, per il collegamento monofase: - Marrone/nero = L (fase) - Blu = N (Neutro) - Filo verde/giallo = (E) (Messa a terra) Se il tipo di cavo di alimentazione usato è a 5 conduttori, per il collegamento a 3 fasi: - Marrone = L1 (Fase) - Nero = L2 (Fase) - Grigio = L3 (Fase) - Blu = N (Neutro) - Filo verde/giallo = (E) (Messa a terra)

• Dopo aver completato i collegamenti dei fili, chiudere il coperchio della morsettiera.

• Collegare il cavo di alimentazione per l’alimentazione elettrica instradandolo in modo che non entri in contatto con il prodotto e si schiacci tra il prodotto e la parete. Prevenzione contro possibili rischi di incendio!

• Verificare che tutti i collegamenti elettrici siano sicuri e a tenuta stagna per evitare il rischio di archi elettrici.

• Non utilizzare cavi danneggiati o prolunghe.

• Assicurarsi che liquidi o umidità raggiungano il punto di collegamento elettrico. Posizionamento e fissaggio del fornello (figure 5-6-7-8)

• Dopo aver preparato il luogo di installazione delle apparecchiature, capovolgere il fornello e posizionarlo su una superficie piana.

• Applicare la guarnizione di tenuta fornita con l’apparecchiatura attorno al fornello in modo che sia di 1-2 mm all’interno del bordo esterno del vetro come mostrato nella Figura 5. Assicurarsi che non vi sia spazio libero tra le due estremità e tra il vetro e la guarnizione.

• Avvitare e fissare le molle di montaggio fornite con l’apparecchiatura agganciandole alla loro sede sull’alloggiamento inferiore del fornello come mostrato in Figura 6. (In alcuni modelli, queste molle possono essere fissate all’apparecchio franco fabbrica)

• Girare di nuovo il fornello e allinearlo al piano di lavoro, quindi posizionarlo sul top. Il fornello deve essere posizionato sul piano di lavoro grazie alle molle, e deve essere facilmente fissato.

• Quando si posiziona il fornello sul top, assicurarsi che il fornello e il top siano paralleli. Se non sono paralleli, collegare i morsetti di installazione aggiuntivi forniti con l’apparecchio come mostrato in Figura 8. La Figura 8 mostra le possibili posizioni di installazione dei morsetti. (Le posizioni in cui è possibile fissare i morsetti possono variare a seconda del modello del prodotto.. Si può connettersi in base ai fori di montaggio sul fornello.) Garantire il parallelismo attaccando i morsetti nelle posizioni appropriate. Il tipo e la quantità di morsetti forniti con il prodotto possono variare a seconda del modello del prodotto. Collegamento fornello-forno e posizionamento e fissaggio del forno (Figura 9a-9b-10)

• Collegare il forno alla sorgente di alimentazione.

• Far scorrere il forno al centro con almeno due persone nel mobile fino a metà.

• Se il tuo tipo di piano cottura è in vetroceramica: Il fornello è dotato di presa e cavo di messa a terra da collegare al forno. Come mostrato in figura 9a, collegare la presa alla sua sede sul forno in modo che i colori corrispondano. Fissare il cavo di messa a terra con la vite mostrata in figura 9a.

• Se il tipo di piano cottura è a induzione: Il piano ha due prese e un cavo di messa a terra da collegare al forno. Come mostrato in figura 9b, collegare le prese alla relativa56 fessura sul forno. Fissare il cavo di messa a terra con la vite mostrata in figura 9b.

• Collocare completamente il forno all’interno del mobile.

• Fissare il forno al mobile con le viti in dotazione. (Figura 10)

• Al termine dell’installazione, verificare che le viti siano ben serrate e che il prodotto sia saldamente fissato. Se il forno non viene installato secondo le istruzioni e le viti non sono serrate correttamente, c’è il rischio di ribaltamento durante l’uso. Controllo finale

• Dopo l’installazione, accendere l’alimentazione elettrica.

• Leggere il manuale d’uso per il primo utilizzo delle apparecchiature.

• Verificare le funzioni delle apparecchiature. Rimozione dell’apparecchiatura

• Scollegare le apparecchiature dall’alimentazione elettrica.

• Svitare le viti di fissaggio del forno.v

• Estrarre il forno con almeno due persone dal mobile fino a metà.

• Scollegare il forno e il fornello.

• Estrarre completamente il forno.

• Se il fornello è fissato con morsetti aggiuntivi, svitare prima i morsetti.
