Tipo de producto	Placa de cocción empotrable
Marca	Beko
Modelo	BBUM12320XPE
Dimensiones (L x P x A)	590 x 520 x 45 mm (estimación)
Peso neto	Aproximadamente 8 a 10 kg
Alimentación eléctrica	230 V / 400 V, 50 Hz, monofásico o trifásico según configuración
Potencia máxima	Aproximadamente 7,2 kW (estimación)
Tipo de cocción	Vitrocerámica o inducción según versión (consultar la etiqueta)
Número de fuegos	4 (estimación)
Controles	Manuales (teclas o botones)
Ventilación	Requiere una distancia de 15 mm debajo de la placa de cocción
Instalación	Empotrada en una encimera de espesor mínimo 28 mm
Seguridad	Puesta a tierra obligatoria, protección por disyuntor diferencial recomendada
Mantenimiento	Limpiar con un paño húmedo y un detergente suave, evitar productos abrasivos
Cable de alimentación	Longitud máxima 2 m, sección conforme a las características técnicas
Compatibilidad con horno	Puede instalarse sobre un horno empotrable Beko
Garantía	Válida después de una instalación correcta por un profesional

Preguntas frecuentes - BBUM12320XPE BEKO

¿Cuáles son las dimensiones de la placa de cocción Beko BBUM12320XPE?

Las dimensiones aproximadas son 590 x 520 x 45 mm (L x P x A). Verifique en la etiqueta del producto para los valores exactos.

¿Qué tipo de conexión eléctrica es necesaria?

El aparato puede conectarse en monofásico (230 V) o trifásico (400 V) según el cable. Utilice un cable adecuado con puesta a tierra y un disyuntor diferencial recomendado.

¿Cómo instalar la placa de cocción en una encimera?

Corte una abertura a las dimensiones indicadas (figura 2-3), coloque la junta de estanqueidad, fije los resortes de montaje, luego inserte la placa. Asegúrese de que la encimera tenga un espesor de al menos 28 mm.

¿Cuál es la distancia de seguridad a respetar sobre la placa?

Sin campana, prevea 750 mm entre la superficie de cocción y el mueble superior. Con campana, siga las instrucciones de la campana.

¿Puedo instalar la placa de cocción sobre un horno?

Sí, el aparato está diseñado para instalarse sobre un horno empotrable. Conecte los cables de la placa al horno a través de los enchufes suministrados, luego fije el horno con los tornillos.

¿Cómo limpiar la superficie vitrocerámica?

Utilice un paño húmedo y un detergente suave. Evite productos abrasivos o ácidos que podrían rayar el vidrio.

¿Qué hacer si el cable de alimentación está dañado?

Debe ser reemplazado por un técnico calificado para evitar cualquier riesgo de electrocución o incendio.

¿Es obligatorio llamar a un profesional para la instalación?

Se recomienda encarecidamente llamar a una persona calificada para garantizar el cumplimiento eléctrico y preservar la garantía.

¿Cuál es la potencia máxima de la placa de cocción?

La potencia depende del número de fuegos y del tipo de conexión. En general, puede alcanzar 7,2 kW (estimación). Verifique en la placa de características.

¿Cómo desmontar la placa de cocción si es necesario?

Desconecte la alimentación, desatornille las pinzas de fijación adicionales, luego retire la placa empujando hacia arriba desde abajo. Para el horno, sáquelo a medio camino, desconecte los cables, luego retírelo completamente.

MANUAL DE USUARIO BBUM12320XPE BEKO

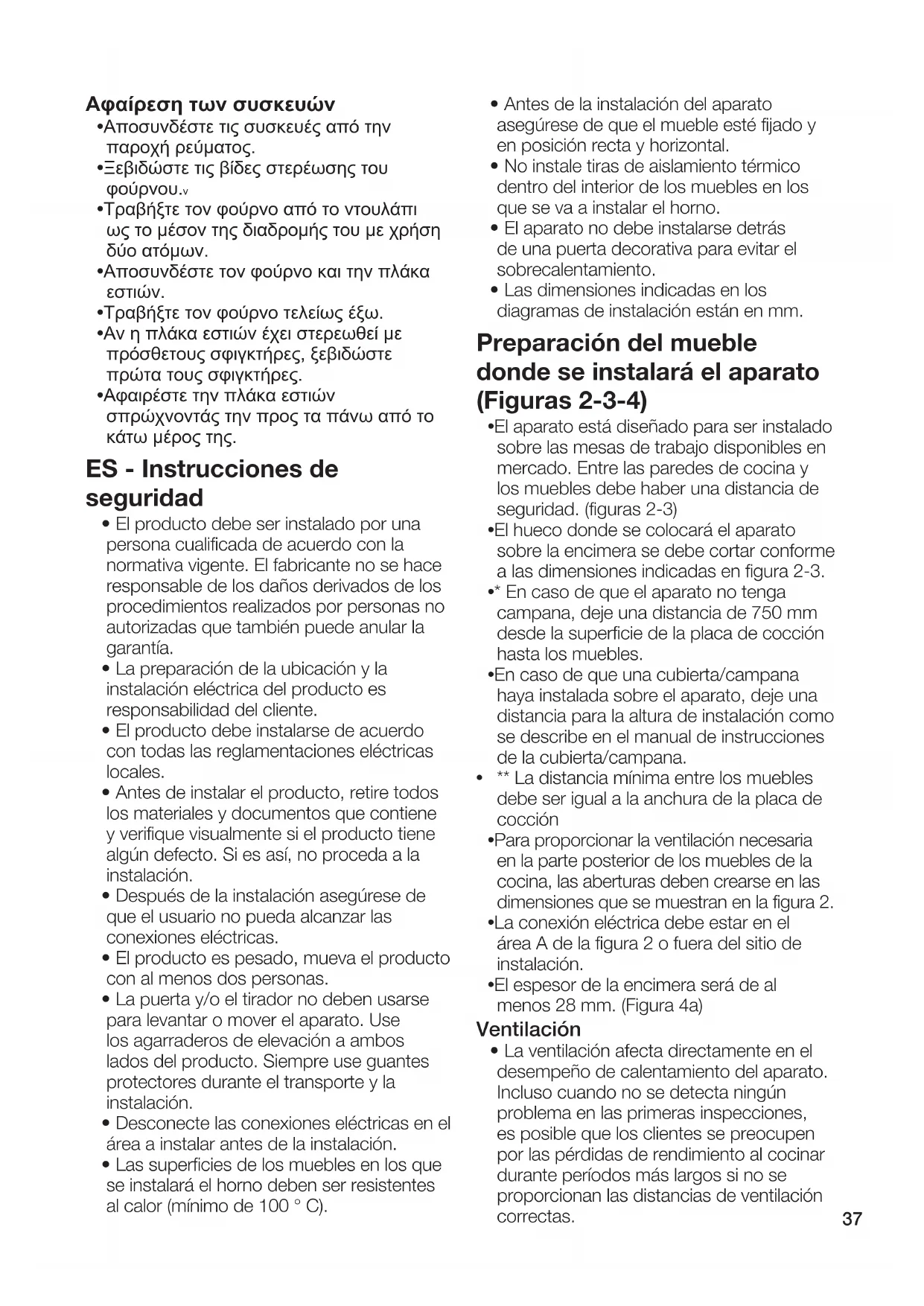

ES - Instrucciones de seguridad

• El producto debe ser instalado por una persona cualificada de acuerdo con la normativa vigente. El fabricante no se hace responsable de los daños derivados de los procedimientos realizados por personas no autorizadas, lo que también puede anular la garantía.
• La preparación de la ubicación y la instalación eléctrica del producto es responsabilidad del cliente.
• El producto debe instalarse de acuerdo con todas las reglamentaciones eléctricas locales.
• Antes de instalar el producto, retire todos los materiales y documentos que contiene y verifique visualmente si el producto tiene algún defecto. Si es así, no proceda a la instalación.
• Después de la instalación, asegúrese de que el usuario no pueda alcanzar las conexiones eléctricas.
• El producto es pesado; muévalo con al menos dos personas.
• La puerta y/o el tirador no deben usarse para levantar o mover el aparato. Use los agarradores de elevación en todos los lados del producto. Siempre use guantes protectores durante el transporte y la instalación.
• Desconecte las conexiones eléctricas en el área a instalar antes de la instalación.
• Las superficies de los muebles en los que se instalará el horno deben ser resistentes al calor (mínimo de 100 °C).
• Antes de la instalación del aparato, asegúrese de que el mueble está fijado y en posición recta y horizontal.
• No instale tiras de aislamiento térmico dentro del interior de los muebles en los que se va a instalar el horno.
• El aparato no debe instalarse detrás de una puerta decorativa para evitar el sobrecalentamiento.
• Las dimensiones indicadas en los diagramas de instalación están en mm.

Preparación del mueble donde se instalará el aparato (Figuras 2-3-4)

• El aparato está diseñado para ser instalado sobre las superficies de trabajo disponibles en el mercado. Entre las paredes de la cocina y los muebles debe haber una distancia de seguridad. (Figuras 2-3)
• El hueco donde se colocará el aparato sobre la encimera se debe cortar conforme a las dimensiones indicadas en las figuras 2-3.
• En caso de que el aparato no tenga campana, se debe dejar una distancia de 750 mm desde la superficie de la placa de cocción hasta los muebles.
• En caso de que una cubierta/campana haya sido instalada sobre el aparato, se debe dejar una distancia para la altura de instalación como se describe en el manual de instrucciones de la cubierta/campana.
• ** La distancia mínima entre los muebles debe ser igual a la anchura de la placa de cocción.
• Para proporcionar la ventilación necesaria en la parte posterior de los muebles de la cocina, las aberturas deben crearse en las dimensiones que se muestran en la figura 2.
• La conexión eléctrica debe estar en el área A de la figura 2 o fuera del sitio de instalación.
• El espesor de la encimera será de al menos 28 mm. (Figura 4a)

Ventilación

• La ventilación afecta directamente el desempeño de calentamiento del aparato. Incluso cuando no se detecta ningún problema en las primeras inspecciones, es posible que los usuarios se preocupen por las pérdidas de rendimiento al cocinar durante períodos más largos si no se proporcionan las distancias de ventilación correctas.
• Entre la superficie inferior de la encimera y la pared superior del horno se debe dejar una distancia mínima de 15 mm (Figura 4b) a fin de proporcionar una ventilación adecuada. Asimismo, en la parte inferior del mueble se dejará una sección transversal con las dimensiones de 35 × 500 mm, donde se colocará el horno. (Figura 2)

Instalación del aparato

Conectar el aparato a la red eléctrica

• Solo conecte el producto a un tomacorriente / línea con conexión a tierra con el voltaje y la protección como se especifica en las "Especificaciones Técnicas". Haga que un electricista calificado realice la instalación de puesta a tierra, mientras use el producto con o sin transformador. Nuestra Empresa no será responsable de ningún problema que surja debido a que el producto no esté conectado a tierra de acuerdo con las regulaciones locales.
• Antes de comenzar cualquier trabajo en la instalación eléctrica, desconecte el producto de la red eléctrica. [¡Existe el riesgo de descarga eléctrica!]
• El producto debe estar conectado a la red eléctrica solo por una persona autorizada y cualificada. El fabricante no se hace responsable de los daños derivados de los procedimientos realizados por personas no autorizadas.
• El aparato debe instalarse de modo que pueda desconectarse completamente de la red eléctrica. La separación debe proporcionarse mediante un interruptor integrado en la instalación eléctrica fija, de acuerdo con las normas de construcción.
• La superficie trasera del horno y la superficie inferior de la placa se calientan durante el uso. Asegúrese de que la conexión eléctrica no entre en contacto con la superficie trasera, en caso contrario, las conexiones pueden dañarse.
• El cable de conexión no debe estar sujeto, doblado o atrapado ni entrar en contacto con partes calientes del aparato. Puede provocar un cortocircuito en el aparato y que este se incendie al fundirse el cable. Si el cable de alimentación está dañado, debe ser sustituido por un electricista cualificado. De lo contrario, existe riesgo de descarga eléctrica, cortocircuito o incendio.
• El enchufe del cable de alimentación debe ser fácilmente accesible después de la instalación (pero no sobre las placas).
• Al cablear, deben cumplir con las regulaciones eléctricas nacionales/locales y utilizar toma de corriente/línea y enchufe apropiados para los aparatos. En caso de que los límites de alimentación del producto superen la calidad de conducción de corriente del enchufe y la toma de corriente/línea, deben conectar el producto a la instalación eléctrica fija de forma directa sin usar el enchufe y la toma de corriente/línea.
• Verifique que la capacidad de los fusibles sea compatible con el producto.
• La conexión debe cumplir con las regulaciones nacionales.
• Los datos de la alimentación de la red deben coincidir con los datos especificados en la etiqueta de tipo del producto. Puede ver la etiqueta de tipo de la placa en la parte inferior de la misma y abrir la puerta del horno con el fin de ver la etiqueta de tipo del horno. El cable de alimentación de su producto debe cumplir con los valores de la tabla "Especificaciones Técnicas".
• Si el producto se conectara directamente a la fuente de alimentación: si no es posible desconectar todos los polos en la fuente de alimentación, se debe conectar una unidad de desconexión con un espacio libre de contacto de al menos 3 mm (fusibles, interruptores de seguridad de línea, contactores) y todos los polos de esta unidad de desconexión deben estar adyacentes (no arriba) del producto de acuerdo con las directivas IEE. El incumplimiento de estas instrucciones puede causar problemas operativos e invalidar la garantía del producto.
• Se recomienda protección adicional por un interruptor diferencial residual.

Si el producto está fabricado con cable:

• Conecte el cable del producto para suministrar energía como se indica a continuación:

Si su cable de alimentación es del tipo de 3 conductores, para una conexión de 1 fase:

Si su cable de alimentación es del tipo de 5 conductores, para una conexión de 3 fases:

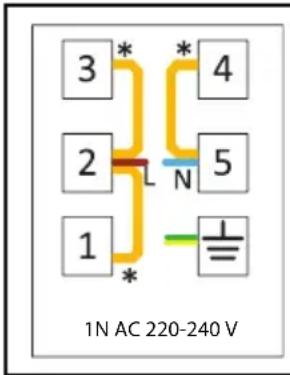

Si el producto está fabricado sin cable:

Se debe conectar al producto un cable de alimentación definido en la tabla técnica, respetando las instrucciones. Por motivos de seguridad, el cable de alimentación no debe tener una longitud superior a 2m

• Abra la cubierta del bloque de terminales utilizando un destornillador.
• Introduzca el cable de alimentación a través de la abrazadera de cable que se encuentra bajo del terminal y sujételo a la carcasa principal utilizando el tornillo integrado en el componente de la abrazadera de cable.
• Conecte los cables conforme al diagrama suministrado.

*Puente de cobre

Si su cable de alimentación es del tipo de 3 conductores, para una conexión de 1 fase:

• Marrón/negro = L (Fase)
• Azul = N (Neutro)
• Cable verde/amarillo = (E) (Puesta a tierra)

Si su cable de alimentación es del tipo de 5 conductores, para una conexión de 3 fases:

• Marrón = L1 (Fase)
• Negro = L2 (Fase)
• Gris = L3 (Fase)
• Azul = N (Neutro)
• Cable verde/amarillo = (E) (Puesta a tierra)
• Una vez completadas las conexiones de los cables, cierre la cubierta del bloque de terminales.
• Conecte el cable de alimentación al suministro eléctrico, encaminándolo de forma que no entre en contacto con el producto y que no quede apretado entre el producto y la pared.

¡Prevención de posibles riesgos de incendio!

• Asegúrese de que todas las conexiones eléctricas estén seguras y apretadas con el fin de prevenir el riesgo de arco eléctrico.
• No utilice cables o extensiones dañadas.
• Asegúrese de que el líquido o la humedad no tengan acceso al punto de conexión eléctrica.

Colocación y aseguramiento de la placa (Figuras 5-6-7-8)

• Una vez preparado el lugar de instalación del aparato, gire la placa al revés y póngala en una superficie plana.
• Fije la junta de sellado suministrada con el aparato alrededor de la placa de manera que quede entre 1 y 2 mm bajo el borde exterior del cristal, tal como se muestra en la figura 5. Asegúrese de que no haya espacio entre ambos extremos y entre el cristal y la junta.
• Atornille y asegure los resortes de montaje suministrados con el aparato enganchándolos a su asiento en la carcasa inferior de la placa, tal como se muestra en la figura 6. (En algunos modelos, estas operaciones son realizadas por el aparato fuera de fábrica).
• Gire la placa otra vez y póngala en línea con la encimera y luego colóquela sobre la encimera. La placa se colocará sobre la encimera por medio de los muelles, y se asegurará fácilmente.
• Al colocar la placa sobre la encimera, asegúrese de que la placa y la encimera estén paralelas. Si no están en paralelo, conecte las abrazaderas de instalación

adicionales suministradas con el aparato, tal como se muestra en la figura 8. La figura 8 representa las ubicaciones posibles de instalación de las abrazaderas. (Las ubicaciones en las que se puedan colocar las abrazaderas podrán variar en función del modelo del producto. Puede conectarlas según los agujeros de montaje de su placa.) Asegure el paralelismo fijando las abrazaderas en las ubicaciones correctas. El tipo y la cantidad de abrazaderas que se suministran con el producto podrán variar dependiendo del modelo del producto.

Realizar la conexión de placa-horno y colocar y fijar el horno (Figura 9a-9b-10)

• Conecte el horno al suministro eléctrico.
• Deslice el horno centrado con por lo menos dos personas adentro del gabinete hasta la mitad.
• Si su tipo de placas es vitrocerámica: La placa cuenta con un enchufe y un cable de puesta a tierra para ser conectado al horno. Conecte el enchufe a la ranura correspondiente del horno de forma que los colores coincidan, tal y como se indica en la figura 9a. Fije el cable de puesta a tierra utilizando el tornillo que se indica en la figura 9a.
• Si su tipo de encimera es de inducción: La encimera tiene dos enchufes y un cable de tierra para conectar al horno. Como se muestra en la figura 9b, conecte los enchufes a su ranura en el horno. Fije el cable de tierra con el tornillo que se muestra en la figura 9b.
• Coloque el horno completamente sobre el gabinete.
• Fije el horno al mueble utilizando los tornillos suministrados. (Figura 10)
• Una vez finalizada la instalación, verifique que los tornillos estén bien apretados y que el producto está bien fijado. En caso de no instalar el horno de acuerdo con las instrucciones y de no apretar bien los tornillos, existe el riesgo de que el horno se vuelque durante su uso.

Comprobación final

• Después de la instalación, encienda el suministro eléctrico.
• Para la puesta en marcha del aparato, lea el manual de usuario.
• Compruebe las funciones de los aparatos.

Retirar los aparatos

• Desconecte los aparatos de la fuente de alimentación.
• Desatornille los tornillos de fijación del horno.
• Saque el horno de su gabinete con al menos dos personas hasta la mitad.
• Desconecte el horno y la placa.
• Saque el horno completamente.
• En caso de que la placa esté asegurada con abrazaderas adicionales, primero desatornille estas.
• Quite la placa empujando hacia arriba desde el fondo de la misma.
