Vrsta izdelka	Vgradna kuhalna plošča
Znamka	Beko
Model	BBUM12320XPE
Dimenzije (Š x G x V)	590 x 520 x 45 mm (ocena)
Neto teža	Približno 8 do 10 kg
Električni priključek	230 V / 400 V, 50 Hz, enofazno ali trifazno glede na konfiguracijo
Največja moč	Približno 7,2 kW (ocena)
Vrsta kuhanja	Steklokeramična ali indukcijska, odvisno od različice (preverite oznako)
Število kuhalnih con	4 (ocena)
Upravljanje	Ročno (tipke ali gumbi)
Prezračevanje	Zahteva razdaljo 15 mm pod kuhalno ploščo
Namestitev	Vgradna v delovno ploščo debeline najmanj 28 mm
Varnost	Obvezna ozemljitev, priporočljiva zaščita z diferenčnim odklopnikom
Vzdrževanje	Čistite z vlažno krpo in blagim detergentom, izogibajte se abrazivnim izdelkom
Napajalni kabel	Največja dolžina 2 m, presek v skladu s tehničnimi specifikacijami
Združljivost s pečico	Lahko se namesti nad vgradno pečico Beko
Garancija	Veljavna po pravilni namestitvi s strani strokovnjaka

Pogosto zastavljena vprašanja - BBUM12320XPE BEKO

Kakšne so dimenzije kuhalne plošče Beko BBUM12320XPE?

Približne dimenzije so 590 x 520 x 45 mm (Š x G x V). Točne vrednosti preverite na oznaki izdelka.

Kakšna električna povezava je potrebna?

Napravo lahko priključite v enofazno (230 V) ali trifazno (400 V), odvisno od kabla. Uporabite ustrezen kabel z ozemljitvijo in priporočljiv diferenčni odklopnik.

Kako namestiti kuhalno ploščo na delovno ploščo?

Izrežite odprtino v skladu z dimenzijami (slika 2-3), namestite tesnilni trak, pritrdite pritrdilne vzmeti, nato vstavite ploščo. Prepričajte se, da je delovna plošča debela vsaj 28 mm.

Kakšna varnostna razdalja je potrebna nad ploščo?

Brez nape predvidite 750 mm med kuhalno površino in zgornjo omaro. Z napo upoštevajte navodila nape.

Ali lahko kuhalno ploščo namestim nad pečico?

Da, naprava je zasnovana za namestitev nad vgradno pečico. Priključite kable plošče na pečico preko priloženih vtičnic, nato pritrdite pečico z vijaki.

Kako očistiti steklokeramično površino?

Uporabite vlažno krpo in blag detergent. Izogibajte se abrazivnim in kislim izdelkom, ki lahko opraskajo steklo.

Kaj storiti, če je napajalni kabel poškodovan?

Zamenjati ga mora usposobljen tehnik, da se izognete tveganju električnega udara ali požara.

Ali je obvezno najeti strokovnjaka za namestitev?

Močno priporočamo, da najamete usposobljeno osebo, da zagotovite skladnost z električnimi predpisi in ohranite garancijo.

Kakšna je največja moč kuhalne plošče?

Moč je odvisna od števila kuhalnih con in vrste priključka. Na splošno lahko doseže 7,2 kW (ocena). Preverite na tablici z nazivnimi podatki.

Kako odstraniti kuhalno ploščo, če je potrebno?

Odklopite napajanje, odvijte dodatne pritrdilne sponke, nato odstranite ploščo tako, da jo potisnete navzgor od spodaj. Za pečico jo delno izvlecite, odklopite kable, nato jo popolnoma odstranite.

NAVODILA ZA UPORABO BBUM12320XPE BEKO

-Ako je vaša ploča vitrokeramička:

Ploča za kuhanje ima utičnico in kabel za ozemljitev, ki se priključita na pečico. Kot je prikazano na sliki 9a, priključite vtičnico v vtičnico na pečici tako, da se barve ujemajo. Pritrdite ozemljitveni kabel z vijakom, prikazanim na sliki 9a.

• Če je plošča za kuhanje indukcijska: Plošča za kuhanje ima dve vtičnici in ozemljitveni kabel, ki se priključita na pečico. Kot je prikazano na sliki 9b, priključite vtičnici v ustrezni vtičnici na pečici. Pritrdite ozemljitveni kabel z vijakom, prikazanim na sliki 9b.
• Pečico v celoti potisnite v ohišje.
• Pečico pritrdite na pohištvo s priloženimi vijaki. (Slika 10)
• Po končani namestitvi preverite, ali so vijaki pravilno zategnjeni in ali je izdelek trdno pritrjen. Če pečica ni nameščena v skladu z navodili in vijaki niso pravilno zategnjeni, obstaja nevarnost prevrnitve med uporabo.

Končni pregled

• Po namestitvi vklopite napajanje.
• Pred prvo uporabo naprave preberite uporabniški priročnik.
• Preverite delovanje naprave.

Odstranjevanje naprave

• Izklopite napravo iz električnega omrežja.
• Odvijte pritrdilne vijake pečice.
• Vsaj dve osebi morata izvleči centrirano pečico iz ohišja do polovice.
• Odklopite pečico in kuhalno ploščo.
• Potpuno izvucite pecnicu.
• Ako je ploča za kuhanje pričvršćena dodatnim stezaljkama, prvo odvrnite stezaljke.
• Uklonite ploču za kuhanje gurajući s dna ploče za kuhanje prema gore.

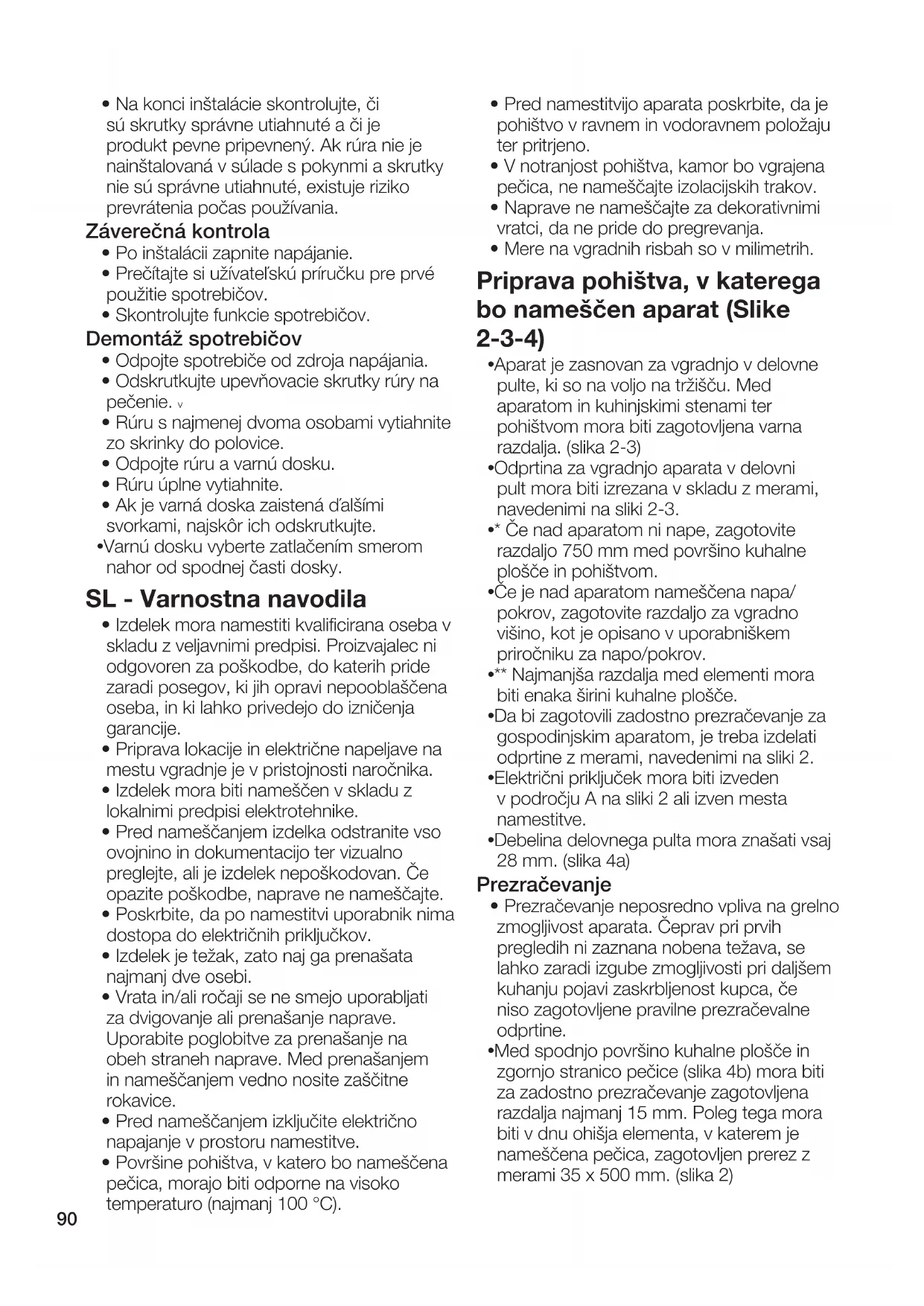

• Izdelek mora namestiti kvalificirana oseba v skladu z veljavnimi predpisi. Proizvajalec ni odgovoren za poškodbe, do katerih pride zaradi posegov, ki jih opravi nepooblaščena oseba, in ki lahko privedejo do izničenja garancije.
• Priprava lokacije in električne napeljave na mestu vgradnje je v pristojnosti naročnika.
• Izdelek mora biti nameščen v skladu z lokalnimi predpisi elektrotehnike. Pred nameščanjem izdelka odstranite vso ovojnino in dokumentacijo ter vizualno preglejte, ali je izdelek nepoškodovan. Če opazite poškodbe, naprave ne nameščajte.
• Poskrbite, da po namestitvi uporabnik nima dostopa do električnih priključkov.
• Izdelek je težak, zato ga prenašata najmanj dve osebi.
• Vrata in/ali ročaji se ne smejo uporabljati za dvigovanje ali prenašanje naprave. Uporabite poglobitve za prenašanje na obeh straneh naprave. Med prenašanjem in nameščanjem vedno nosite zaščitne rokavice. Pred nameščanjem izključite električno napajanje v prostoru namestitve.
• Površine pohištva, v katero bo nameščena pečica, morajo biti odporne na visoko temperaturo (najmanj 100 °C).
• Pred namestitvijo aparata poskrbite, da je pohištvo v ravnem in vodoravnem položaju ter pritrjeno. V notranjost pohištva, kamor bo vgrajena pečica, ne nameščajte izolacijskih trakov.
• Naprave ne nameščajte za dekorativnimi vratci, da ne pride do pregrevanja.
• Mere na vgradnih risbah so v milimetrih.

Priprava pohištva, v katerega bo nameščen aparat (slike 2-3-4)

• Aparat je zasnovan za vgradnjo v delovne pultove, ki so na voljo na tržišču. Med aparatom in kuhinjskimi stenami ter pohištvom mora biti zagotovljena varna razdalja. (slika 2-3)
• Odprtina za vgradnjo aparata v delovni pult mora biti izrezana v skladu z merami, navedenimi na sliki 2-3. * Če nad aparatom ni nape, zagotovite razdaljo 750 mm med površino kuhalne plošče in pohištvom.
• Če je nad aparatom nameščena napa/pokrov, zagotovite razdaljo za vgradno višino, kot je opisano v uporabniškem priročniku za napo/pokrov. ** Najmanjša razdalja med elementi mora biti enaka širini kuhalne plošče.
• Da bi zagotovili zadostno prezračevanje za gospodinjskim aparatom, je treba izdelati odprtine z merami, navedenimi na sliki 2. Električni priključek mora biti izveden v področju A na sliki 2 ali izven mesta namestitve.
• Debelina delovnega pulta mora znašati vsaj 28 mm. (slika 4a)

Prezračevanje

• Prezračevanje neposredno vpliva na grelno zmogljivost aparata. Čeprav pri prvih pregledih ni zaznana nobena težava, se lahko zaradi izgube zmogljivosti pri daljšem kuhanju pojavi zaskrbljenost kupca, če niso zagotovljene pravilne prezračevalne odprtine. Med spodnjo površino kuhalne plošče in zgornjo stranico pečice (slika 4b) mora biti za zadostno prezračevanje zagotovljena razdalja najmanj 15 mm. Poleg tega mora biti v dnu ohišja elementa, v katerem je nameščena pečica, zagotovljen prerez z merami 35 × 500 mm. (slika 2)

Namestitev aparata

Priključitev aparata na električno napajanje.

• Napravo lahko priključite le v ozemljeno vtičnico z napetostjo in zaščito, ki je navedena v tehničnih podatkih. Ozemljitveno napeljavo naj izdela kvalificirani električar in pri tem uporabi elemente z ali brez transformatorja. Naše podjetje ne odgovarja za morebitne težave, ki bi nastale, če se naprava uporablja brez ozemljitve, izvedene v skladu z lokalnimi predpisi.
• Pred vsemi deli na električni instalaciji se prepričajte, da je izdelek odklopljen od električnega omrežja. Obstaja nevarnost električnega udara!
• Izdelek lahko priključi na napajalno napetost samo pooblaščena in kvalificirana oseba. Garancija prične teči po pravilni namestitvi. Proizvajalec ne odgovarja za škodo, ki nastane kot posledica del, ki jih izvedejo nepooblaščene osebe.
• Naprava mora biti nameščena tako, da jo je mogoče v celoti odklopiti od električnega omrežja. Odklop mora biti izveden s stikalom, vgrajenim v fiksno instalacijo, v skladu z gradbenimi predpisi.
• Hrbtna stran pečice in spodnja površina kuhalne plošče se med uporabo segrejeta. Pazite, da električni kabli ne pridejo v stik s hrbtno površino naprave, saj se zaradi tega lahko poškodujejo.
• Priključni kabel ne sme biti vpet, upognjen ali priti v stik z vročimi deli naprav. Zaradi taljenja kablov lahko pride do kratkega stika in vžiga naprav. Če je električni kabel poškodovan, ga mora zamenjati kvalificirani električar. V nasprotnem primeru obstaja nevarnost električnega udara ali požara. Vtič električnega kabla mora biti po namestitvi zlahka dosegljiv (vendar ne sme biti nad kuhalno ploščo).
• Pri ožičenju morate upoštevati nacionalne / lokalne električne predpise in uporabljati vtičnico / vod ter vtič, primeren za naprave. Če moč izdelka presega tok varovalke oz. vodnika do vtičnice, je treba aparat priključiti neposredno na fiksno električno instalacijo brez uporabe vtiča in vtičnice.
• Poskrbite, da bo jakost varovalke ustrezna za napravo.
• Električni priključek mora biti v skladu z nacionalnimi predpisi.
• Podatki o električnem napajanju morajo ustrezati podatkom, navedenim na tipski nalepki izdelkov. Tipska nalepka vrste kuhalne plošče je na dnu kuhalne plošče in tipsko nalepko vrste pečice najdete, če odprete vrata pečice. Napajalni kabel vaše naprave mora izpolnjevati zahteve, navedene v tehničnih podatkih.
• Če bo naprava priključena neposredno na električno napajanje: Če ni mogoče odklopiti vseh treh polov napajanja, je treba vgraditi odklopnik z najmanj 3-mm režo med kontakti (varovalke, varostni odklopniki, kontaktorji) in poli tega odklopnika morajo biti poleg naprave (ne nad napravo) v skladu s smernicami IEE. Neupoštevanje tega navodila lahko privede do motenj delovanja in izniči garancijo za izdelek.
• Priporočamo dodatno zaščito z odklopniki na preostali tok.

Če je izdelek izdelan s kablom:

• Priključite kabel izdelka na napajalno napetost, kot je navedeno spodaj:

Če je vaš napajalni kabel 3-vodni, za enofazno omrežje:

• (BRW/BLA) rjava/črna = L (faza)
• (BLU) modra = N (nevtralno)
• (GR/YE) zelena/rumena žica = (E) (ozemljitev)

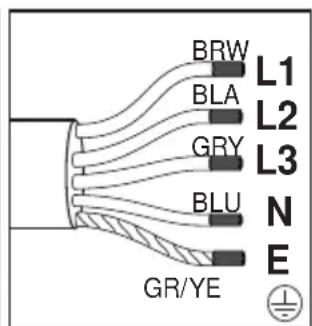

Če je vaš napajalni kabel 5-vodni, za trifazno omrežje:

• (BRW) rjava = L1 (faza)
• (BLA) črna = L2 (faza) - (GRE) siva = L3 (faza)
• (BLU) modra = N (nevtralno)
• (GR/YE) zelena/rumena žica = (E) (ozemljitev)

1 N AC 220-240 V

3 N AC 380-415 V

Če je izdelek izdelan brez kabla:

Napajalni kabel, predpisan v tehničnih podatkih, je treba priključiti z napravo v skladu z navodili. Iz varnostnih razlogov mora biti napajalni kabel daljši od 2 metrov.

• Z izvijačem odprite spončno omarico.
• Skozi kabelsko uvodnico pod spončno omarico vtaknite kabel in ga pritrdite z vgrajenim vijakom in vpenjalnim elementom.
• Priključite kabel v skladu s priloženo shemo.

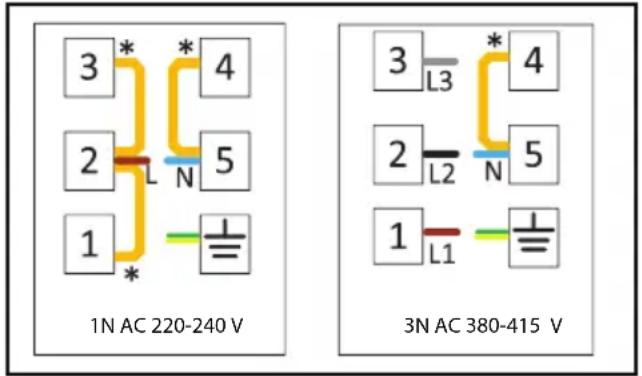

*Bakreni mostiček

Če je vaš napajalni kabel 3-vodni, za enofazno omrežje:

• rjava/črna = L (faza)
• Modra = N (nevtralno)
• zeleno/rumena žica = (E) (ozemljitev)

Če je vaš napajalni kabel 5-žilni, za trifazno omrežje:

• rjava = L1 (faza)
• črna = L2 (faza), siva = L3 (faza)
• Modra = N (nevtralno)
• zeleno/rumena žica = (E) (ozemljitev)
• Po končanem priklopu kabla zaprite pokrov spončne omarice.
• Napajalni kabel napeljite tako, da ne bo v stiku z aparatom in da ne bo stisnjen med aparat in zid.

Preprečite nevarnost požara!

• Poskrbite, da bodo vsi električni priključki trdno pritrjeni, da preprečite nevarnost iskrenja.
• Ne uporabljajte poškodovanih kablov in kabelskih podaljškov.
• Pazite, da električni priključek ne pride v stik z vlago ali tekočinami.

Namestitev in pritrditev kuhalne plošče (slike 5-6-7-8)

• Po pripravi mesta namestitve naprav obrnite kuhalno ploščo na glavo in jo postavite na ravno površino.
• Neprepustno tesnilo, ki je priloženo napravi, pritrdite okoli kuhalne plošče, tako da mora biti 1-2 mm znotraj zunanjega roba stekla, kot je prikazano na sliki 5. Med obema koncema ter med steklom in tesnilom ne sme biti praznega prostora.
• Privijte in pritrdite pritrdilne vzmeti, priložene napravi, tako da jih pritrdite na spodnje ohišje kuhalne plošče, kot je prikazano na sliki 6. (Pri nekaterih modelih so te vzmeti morda tovarniško pritrjene na aparat.)
• Kuhalno ploščo ponovno obrnite in jo poravnajte z delovnim pultom ter jo nato postavite na delovni pult. Vzmeti omogočajo preprosto namestitev in pritrditev kuhalne plošče na delovni pult.
• Ko štedilnik položite na delovni pult, se prepričajte, da sta kuhalna plošča in delovni pult vzporedna. Če nista vzporedna, pritrdite priložene dodatne namestitvene sponke, kot je prikazano na sliki 8. Na sliki 8 so prikazana možna mesta za namestitev sponk. (Mesta, na katera je mogoče pritrditi objemke, se lahko razlikujejo glede na model izdelka. Lahko pritrdite glede na pritrdilne luknje na vaši kuhalni plošči.) Zagotovite vzporednost tako, da pritrdite objemke na ustrezna mesta. Vrsta in količina objemk, ki so priložene izdelku, se lahko razlikujejo glede na model izdelka.

Izvedba priključka kuhalne plošče in pečice ter namestitev in pritrditev pečice

(slika 9a-9b-10)

- Priključite pečico na električno napajanje. - Pečico potisnite v omarico do polovice z vsaj dvema osebama.

- Če je vaša plošča vitrokeramična:

Kuhalna plošča ima vtičnico in ozemljitveni kabel, ki ju je treba priključiti na pečico. Kot je prikazano na sliki 9a, vtičnico priključite na režo na pečici tako, da se barve ujemajo. Ozemljitveni kabel pritrdite z vijakom, kot je prikazano na sliki 9a.

• Če je vaša kuhalna plošča indukcijska: Kuhalna plošča ima dve vtičnici in ozemljitveni kabel, ki ju je treba priključiti na peč. Kot je prikazano na sliki 9b, priključke priključite na režo na pečici. Ozemljitveni kabel pritrdite z vijakom, prikazanim na sliki 9b.
• Pečico v celoti potisnite v omaro.
• Pečico pritrdite na pohištvo s priloženimi vijaki. (slika 10)
• Preden končate s postavitvijo, preverite, ali so vsi vijaki trdno zategnjeni in ali je naprava dobro pritrjena. Če pečica ni nameščena v skladu z navodili in vijaki niso pravilno priviti, obstaja nevarnost prevrnitve med uporabo.

Končni pregled

• Po namestitvi vklopite napajanje.
• Za prvo uporabo naprave preberite uporabniški priročnik.
• Preverite funkcije naprave.

Odstranjevanje naprave

• Napravo izključite iz električnega napajanja.
• Odvijte pritrdilne vijake pečice.
• Pečico izvlecite iz omarice do polovice z vsaj dvema osebama.
• Izključite pečico in kuhalno ploščo.
• Pečico izvlecite v celoti.
• Če je kuhalna plošča pritrjena z dodatnimi objemkami, najprej odvijte objemke.
• Odstranite kuhalno ploščo tako, da potisnete dno kuhalne plošče navzgor.

Postavljanje in obezenjevanje plošče za kuhanje (Slike 5-6-7-8)

• Po pripravi mesta za vgradnjo naprave obrnite ploščo za kuhanje na glavo in jo postavite na ravno površino.
• Namestite tesnilno obrobo, ki je priložena napravi, okoli plošče za kuhanje tako, da je 1-2 mm znotraj zunanjega roba stekla, kot je prikazano

na sliki 5. Pazite, da med obema koncema in med steklom ter obrobo ne ostane prostora.

Zavijte in pritrdite montažne vzmeti, priložene napravi, tako da jih namestite na njihovo mesto na spodnjem ohišju štedilnika, kot je prikazano na sliki 6. (Pri nekaterih modelih so te vzmeti lahko tovarniško pritrjene na napravo.) - Ponovno obrnite ploščo za kuhanje in jo poravnajte z delovno ploščo, nato pa jo postavite na delovno ploščo. Štedilnik se na delovno ploščo namesti s pomočjo vzmeti in mora biti trdno pritrjen. - Preverite, ali sta plošča za kuhanje in delovna plošča poravnani, ko namestite štedilnik na delovno ploščo. Če nista poravnani, pritrdite dodatne montažne sponke, priložene napravi, kot je prikazano na sliki 8. Slika 8 prikazuje možna mesta za namestitev sponk. (Lokacije, na katere je mogoče pritrditi sponke, se lahko razlikujejo glede na model izdelka. Sponke lahko pritrdite glede na montažne odprtine na plošči za kuhanje.) Zagotovite vzporednost s pritrditvijo sponk na ustrezna mesta. Vrsta in količina sponk, priloženih izdelku, se lahko razlikujeta glede na model izdelka.

Povezovanje plošče za kuhanje in pečice ter namestitev in pritrditev pečice

(Slika 9a-9b-10)
