Produkta veids	Iebūvējama plīts virsma
Zīmols	Beko
Modelis	BBUM12320XPE
Izmēri (G x D x A)	590 x 520 x 45 mm (aptuvens)
Neto svars	Aptuveni 8 līdz 10 kg
Elektroapgāde	230 V / 400 V, 50 Hz, vienfāzes vai trīsfāzes atkarībā no konfigurācijas
Maksimālā jauda	Aptuveni 7,2 kW (aptuvens)
Gatavošanas veids	Stikla keramika vai indukcija atkarībā no versijas (skatīt etiķeti)
Degļu skaits	4 (aptuvens)
Vadības ierīces	Manuālas (pogas vai taustiņi)
Ventilācija	Nepieciešams 15 mm attālums zem plīts virsmas
Uzstādīšana	Iebūvējama darba virsmā ar minimālo biezumu 28 mm
Drošība	Obligāta zemēšana, ieteicama aizsardzība ar noplūdes strāvas slēdzi
Apkope	Tīrīt ar mitru drānu un maigu mazgāšanas līdzekli, izvairīties no abrazīviem līdzekļiem
Barošanas kabelis	Maksimālais garums 2 m, šķērsgriezums atbilstoši tehniskajiem parametriem
Saderība ar cepeškrāsni	Var uzstādīt virs Beko iebūvējamās cepeškrāsns
Garantija	Spēkā pēc pareizas uzstādīšanas, ko veicis profesionālis

Bieži uzdotie jautājumi - BBUM12320XPE BEKO

Kādi ir Beko BBUM12320XPE plīts virsmas izmēri?

Aptuvenie izmēri ir 590 x 520 x 45 mm (G x D x A). Pārbaudiet precīzas vērtības uz produkta etiķetes.

Kāds elektriskais pieslēgums ir nepieciešams?

Ierīci var pieslēgt vienfāzei (230 V) vai trīsfāzei (400 V) atkarībā no kabeļa. Izmantojiet piemērotu kabeli ar zemējumu un ieteicamo noplūdes strāvas slēdzi.

Kā uzstādīt plīts virsmu uz darba virsmas?

Izgrieziet atveri atbilstoši norādītajiem izmēriem (2-3. attēls), novietojiet blīvējumu, nostipriniet montāžas atsperes, pēc tam ievietojiet virsmu. Pārliecinieties, ka darba virsmas biezums ir vismaz 28 mm.

Kāds drošības attālums jāievēro virs plīts virsmas?

Bez tvaika nosūcēja ievērojiet 750 mm attālumu starp plīts virsmu un augšējo skapi. Ja ir tvaika nosūcējs, sekojiet tā norādījumiem.

Vai es varu uzstādīt plīts virsmu virs cepeškrāsns?

Jā, ierīce ir paredzēta uzstādīšanai virs iebūvējamas cepeškrāsns. Pievienojiet plīts virsmas kabeļus cepeškrāsns kontaktligzdām, pēc tam nostipriniet cepeškrāsni ar skrūvēm.

Kā tīrīt stikla keramikas virsmu?

Izmantojiet mitru drānu un maigu mazgāšanas līdzekli. Izvairieties no abrazīviem vai skābiem līdzekļiem, kas var saskrāpēt stiklu.

Ko darīt, ja barošanas kabelis ir bojāts?

Tas jāaizstāj kvalificētam tehniķim, lai izvairītos no elektrošoka vai ugunsgrēka riska.

Vai ir obligāti piesaistīt profesionāli uzstādīšanai?

Ir ļoti ieteicams piesaistīt kvalificētu personu, lai nodrošinātu elektrisko atbilstību un saglabātu garantiju.

Kāda ir plīts virsmas maksimālā jauda?

Jauda ir atkarīga no degļu skaita un pieslēguma veida. Parasti tā var sasniegt 7,2 kW (aptuvens). Pārbaudiet uz datu plāksnītes.

Kā nepieciešamības gadījumā demontēt plīts virsmu?

Atvienojiet barošanu, atskrūvējiet papildu stiprinājuma skavas, pēc tam izņemiet virsmu, spiežot uz augšu no apakšas. Cepeškrāsni izvelciet līdz pusei, atvienojiet kabeļus, pēc tam pilnībā izņemiet.

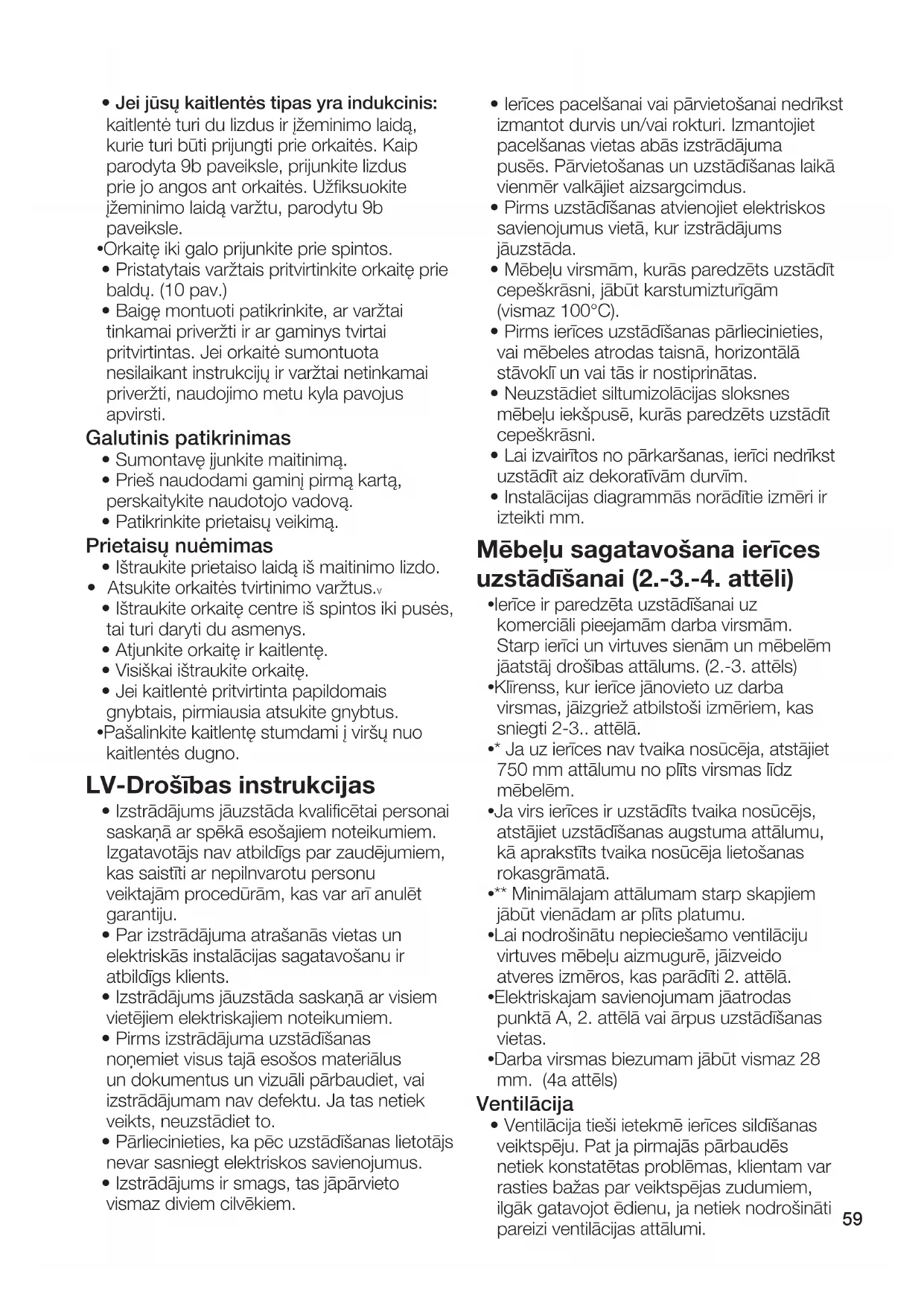

LIETOŠANAS INSTRUKCIJA BBUM12320XPE BEKO

LV-Drošības instrukcijas

• Izstrādājums jāuzstāda kvalificētai personai saskaņā ar spēkā esošajiem noteikumiem. Izgatavotājs nav atbildīgs par zaudējumiem, kas saistīti ar nepilnvarotu personu veiktajām procedūrām, kas var anulēt garantiju.
• Par izstrādājuma atrašanās vietas un elektriskās instalācijas sagatavošanu ir atbildīgs klients.
• Izstrādājums jāuzstāda saskaņā ar visiem vietējiem elektriskajiem noteikumiem.
• Pirms izstrādājuma uzstādīšanas noņemiet visus tajā esošos materiālus un dokumentus un vizuāli pārbaudiet, vai izstrādājumam nav defektu. Ja tas netiek veikts, neuzstādiet to.
• Pārliecinieties, ka pēc uzstādīšanas lietotājs nevar sasniegt elektriskos savienojumus.
• Izstrādājums ir smags, tas jāpārvieto vismaz diviem cilvēkiem.
• Ierīces pacelšanai vai pārvietošanai nedrīkst izmantot durvis un/vai rokturus. Izmantojiet pacelšanas vietas abās izstrādājuma pusēs. Pārvietošanas un uzstādīšanas laikā vienmēr valkājiet aizsargcimdus.
• Pirms uzstādīšanas atvienojiet elektriskos savienojumus vietā, kur izstrādājums jāuzstāda.
• Mēbeļu virsmām, kurās paredzēts uzstādīt cepeškrāsni, jābūt karstumizturīgām (vismaz 100°C).
• Pirms ierīces uzstādīšanas pārliecinieties, vai mēbeles atrodas taisnā, horizontālā stāvoklī un vai tās ir nostiprinātas.
• Neuzstādiet siltumizolācijas sloksnes mēbeļu iekšpusē, kurās paredzēts uzstādīt cepeškrāsni.
• Lai izvairītos no pārkaršanas, ierīci nedrīkst uzstādīt aiz dekoratīvām durvīm.
• Instalācijas diagrammās norādītie izmēri ir izteikti mm.

Mēbeļu sagatavošana ierīces uzstādīšanai (2.-3.-4. attēli)

• Ierīce ir paredzēta uzstādīšanai uz komerciāli pieejamām darba virsmām. Starp ierīci un virtuves sienām un mēbelēm jāatstāj drošības attālums. (2.-3. attēls) Klīrenss, kur ierīce jānovieto uz darba virsmas, jāizgriež atbilstoši izmēriem, kas sniegti 2.-3. attēlā. * Ja uz ierīces nav tvaika nosūcēja, atstājiet 750 mm attālumu no plīts virsmas līdz mēbelēm. Ja virs ierīces ir uzstādīts tvaika nosūcējs, atstājiet uzstādīšanas augstuma attālumu, kā aprakstīts tvaika nosūcēja lietošanas rokasgrāmatā. ** Minimālajam attālumam starp skapjiem jābūt vienādam ar plīts platumu. Lai nodrošinātu nepieciešamo ventilāciju virtuves mēbeļu aizmugurē, jāizveido atveres izmēros, kas parādīti 2. attēlā. Elektriskajam savienojumam jāatrodas punktā A, 2. attēlā vai ārpus uzstādīšanas vietas.
• Darba virsmas biezumam jābūt vismaz 28 mm. (4a attēls)

Ventilācija

• Ventilācija tieši ietekmē ierīces sildīšanas veiktspēju. Pat ja pirmajās pārbaudēs netiek konstatētas problēmas, klientam var rasties bažas par veiktspējas zudumiem, ilgāk gatavojot ēdienu, ja netiek nodrošināti pareizi ventilācijas attālumi.

Lai nodrošinātu pietiekamu ventilāciju, starp plīts apakšējo virsmu un krāsns augšējo sienu (4b attēls) ir pieļaujams vismaz 15 mm attālums. Turklāt mēbeļu korpusa apakšpusē, kur ievietota krāsns, jāatstāj šķērsgriezums ar izmēriem 35x500 mm. (2. attēls)

Ierīces uzstādīšana

Ierīces pievienošana elektribas padevei

• Savienojiet izstrādājumu ar iezemētu kontaktligzdu/vadu tikai ar spriegumu un aizsardzību, kā norādīts "Tehniskajās specifikācijās". Lietojot izstrādājumu ar transformatoru vai bez tā, uzticiet zemējuma uzstādīšanu kvalificētam elektriķim. Mūsu uzņēmums nav atbildīgs par jebkādām problēmām, kas rodas sakarā ar to, ka izstrādājums nav iezemēts saskaņā ar vietējiem noteikumiem.
• Pirms darbu sākšanas ar elektroinstalāciju atvienojiet izstrādājumu no elektrotīkla. Pastāv strāvas trieciena risks!
• Izstrādājumu drīkst pievienot elektrotīklam tikai pilnvarota un kvalificēta persona. Izstrādājuma garantijas laiks sākas tikai pēc pareizas uzstādīšanas. Ražotājs nav atbildīgs par zaudējumiem, kas saistīti ar nepilnvarotu personu veiktajām darbībām.
• Ierīce jāuzstāda tā, lai to varētu pilnībā atvienot no elektrotīkla. Atdalīšana jāveic ar slēdzi, kas iebūvēts fiksētajā elektriskajā instalācijā saskaņā ar būvniecības noteikumiem.
• Cepeškrāsns aizmugurējā virsma un plīts apakšējā virsma lietošanas laikā sakarst. Pārliecinieties, ka elektriskais savienojums nesaskaras ar aizmugures virsmu, pretējā gadījumā savienojumi var tikt sabojāti.
• Barošanas vadu nedrīkst saspiest, saliekt vai iespiest, kā arī tas nedrīkst saskarties ar cepeškrāsns karstajām daļām. Kabeļa kušanas dēļ izolācija var izraisīt īssavienojumu un aizdegšanos. Ja strāvas vads ir bojāts, tas jāmaina kvalificētam elektriķim. Pretējā gadījumā pastāv elektriskās strāvas trieciena, īssavienojuma vai ugunsgrēka risks!
• Strāvas vada spraudnim pēc uzstādīšanas jābūt viegli pieejamam (bet ne virs plīts).
• Veicot elektroinstalāciju, jāievēro valsts/vietējie elektribas noteikumi un jāizmanto ierīces kontaktligzda/vads un kontaktdakša. Ja izstrādājuma jaudas ierobežojumi pārsniedz spraudņa un kontaktligzdas/linijas strāvas slodzi, izstrādājums jāpieslēdz tieši pie fiksētas elektriskas instalācijas, neizmantojot spraudni un kontaktligzdu/liniju.
• Pārliecinieties, vai drošinātāju tips ir saderīgs ar izstrādājumu.
• Savienojumam jāatbilst valsts noteikumiem.
• Elektrotīkla parametriem jāatbilst datiem, kas norādīti izstrādājuma datu plāksnītē. Plīts tipa datu plāksnīti varat redzēt uz plīts apakšas, savukārt cepeškrāsns tipa plāksnīti varat redzēt, atverot cepeškrāsns durvis.
• Jūsu izstrādājuma strāvas kabelim jāatbilst tabulā "Tehniskās specifikācijas" norādītajām vērtībām.
• Ja izstrādājums tiks tieši pievienots barošanas avotam: Ja nav iespējams atvienot visus barošanas avota polus, jāpievieno atvienošanas mezgls ar vismaz 3 mm kontakta atstarpi (drošinātāji, līnijas drošības slēdži, kontaktori), un visiem šīs atvienošanas mezgla poliem jābūt blakus (nevis iefrēzētiem) izstrādājumam saskaņā ar IEE direktīvām. Šīs instrukcijas neievērošana var izraisīt darbības problēmas un anulēt izstrādājuma garantiju.
• Ieteicams veikt papildu aizsardzību ar atlikušās strāvas pārstrāves ierīci.

Ja izstrādājums tiek ražots ar kabeli:

• Pievienojiet izstrādājuma vadu strāvas padevei, kā norādīts zemāk:

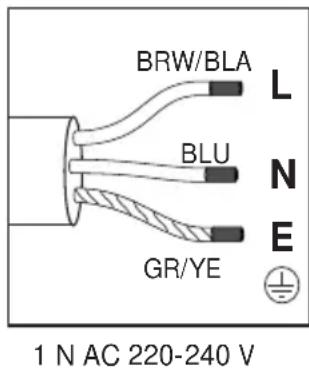

Ja barošanas vada tips ir 3-vadītāju, 1-fāzes savienojumam:

• (BRW/BLA) brūns/melns = L (fāze)
• (BLU) zils = N (neitrāls)
• (GR/YE) zaļa/dzeltena dzīsla = (E) (zemējums)

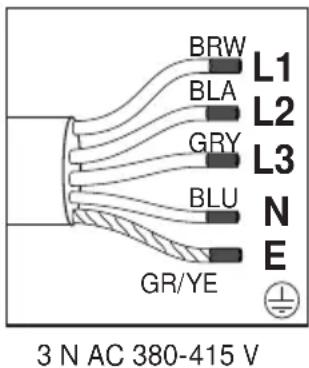

Ja barošanas vada tips ir 5-vadītāju, 3-fāžu, savienojumam:

Strāvas kabelis, kas noteikts mājas lapā tehniskajā tabulā, jāpieslēdz izstrādājumam, ievērojot instrukcijas. Drošības apsvērumu dēļ strāvas kabelis nedrīkst būt garāks par 2 m.

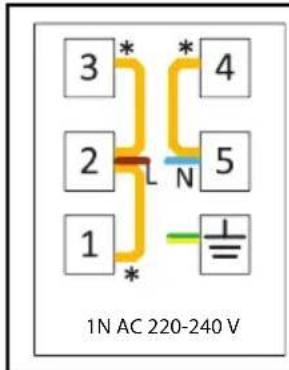

• Ar skrūvgriezi atveriet spailu bloka vāku. Caur kabeļa skavu, kas atrodas zem spailes, ievietojiet strāvas kabeli un piestipriniet to pie galvenā korpusa ar integrēto skrūvi uz kabeļa skavas detaļas.
• Pievienojiet kabeļus atbilstoši pievienotajai shēmai.

• Vara tilts

Ja barošanas vada tips ir 3-vadītāju, 1-fāžu savienojumam:

Ja barošanas vada tips ir 5-vadītāju, 3-fāžu savienojumam:

• brūns = L1 (fāze)
• melns = L2 (fāze)
• pelēks = L3 (fāze)
• zils = N (neitrāls)
• zaļa/dzeltena dzīsla = (E) (zemējums)
• Pēc vadu savienojumu izveidošanas pabeigšanas aizveriet spailu bloka vāku.
• Pievienojiet strāvas kabeli strāvas padevei, novirzot to tā, lai tas nesaskartos ar izstrādājumu un netiktu saspiests starp izstrādājumu un sienu.

Profilakse pret iespējamu ugunsbīstamību!

• Pārliecinieties, ka visi elektriskie savienojumi ir droši un cieši, lai novērstu loka veidošanos.
• Nelietojiet bojātus kabeļus vai pagarinātājus.
• Pārliecinieties, vai šķidrums, mitrums nav elektribas pieslēguma vietā.

Plīts novietošana un nostiprināšana (5. - 6. - 7. - 8. attēli)

• Pēc ierīces uzstādīšanas vietas sagatavošanas apgrieziet plīti otrādi un novietojiet to uz līdzenas virsmas.
• Piestipriniet ierīces komplektācijā iekļauto blīvējuma blīvi ap plīti tā, lai stikla ārējā mala būtu 1-2 mm iekšpusē, kā parādīts 5. attēlā. Pārliecinieties, ka starp abiem galiem, kā arī starp stiklu un starpliku nav atstarpes.
• Pieskrūvējiet un nostipriniet ierīces komplektācijā esošās montāžas atsperes, piestiprinot tās pie novietnes uz plīts apakšējā korpusa, kā parādīts 6. attēlā. (Dažos modeļos šīs atsperes var būt piestiprinātas pie ierīces rūpnīcā.)
• Vēlreiz pagrieziet plīti un izlīdziniet to ar darba virsmu un pēc tam novietojiet to uz darba virsmas. Plīts, pateicoties atsperēm, jānovieto uz darba virsmas, un tā ir viegli jānostiprina.
• Pārliecinieties, vai plīts un darba virsma atrodas paralēli, novietojot plīti uz darba virsmas. Ja tās nav paralēlas, pievienojiet ierīces komplektācijā iekļautas papildu uzstādīšanas skavas, kā parādīts 8. attēlā. 8. attēlā redzamas iespējamās skavu uzstādīšanas vietas. (Skavu stiprināšanas vietas var mainīties atkarībā no izstrādājuma modeļa. Jūs varat tās pievienot tur, kur atrodas plīts montāžas caurumi.) Nodrošiniet paralēlu novietojumu, attiecīgajās vietās piestiprinot skavas. Skavu tips un daudzums, kas iekļauts izstrādājuma komplektā, var atšķirties atkarībā no izstrādājuma modeļa.

Plīts-cepeškrāsns savienojuma izveidošana, cepeškrāsns ievietošana un piestiprināšana (9a-9b-10. attēls)

• Pievienojiet cepeškrāsni elektrības padevei.
• Ņemot palīgā vēl vismaz divus cilvēkus, virziet cepeškrāsni skapī pa vidu vismaz līdz pusei.
• Ja jūsu plīts tips ir vitrokeramikas: Plītij ir kontaktrozete un zemējuma kabelis, kas ir jāpievieno cepeškrāsnij. Kā parādīts 9.a attēlā, pievienojiet kontaktrozetei atbilstošo cepeškrāsns ligzdu, lai krāsnis būtu atbilstošas. Ar skrūvi piestipriniet zemējuma kabeli, kā parādīts 9.a attēlā.
• Ja jūsu plīts tips ir indukcijas: Plītij ir divas kontaktligzdas un zemējuma kabelis, kas jāpievieno krāsnij. Kā parādīts 9.b attēlā, pievienojiet kontaktligzdas tās krāsns spraugai. Piestipriniet zemējuma kabeli ar skrūvi, kas parādīta 9.b attēlā. Pilnībā iebīdiet cepeškrāsni skapītī.
• Piestipriniet cepeškrāsni pie mēbelēm, izmantojot pievienotās skrūves. (10. attēls)
• Uzstādīšanas beigās pārbaudiet, vai skrūves ir pareizi pievilktas un vai izstrādājums ir stingri nostiprināts. Ja cepeškrāsns nav uzstādīta saskaņā ar instrukcijām un skrūves nav pareizi pievilktas, lietošanas laikā pastāv risks to apgāzt.

Galīgā pārbaude

• Pēc uzstādīšanas ieslēdziet strāvas padevi.
• Pirms pirmās lietošanas reizes izlasiet ierīces lietotāja rokasgrāmatu.
• Pārbaudiet ierīces funkcijas.

Ierīču noņemšana

• Atvienojiet ierīces no elektrotīkla.
• Izskrūvējiet cepeškrāsns stiprinājuma skrūves.
• Ņemot palīgā vismaz vēl divus cilvēkus, izvelciet cepeškrāsni no skapīša līdz pusei.
• Atvienojiet cepeškrāsni un plīti. Pilnībā izvelciet cepeškrāsni.
• Ja plīts ir papildus piestiprināta ar skavām, vispirms atskrūvējiet skavas.
• Noņemiet plīti, spiežot uz augšu no plīts apakšas.

MK - Uzstādiet iekārtu tikai drošā veidā

- Ražotājs ir atbildīgs tikai par iekārtas uzstādīšanu saskaņā ar visiem noteikumiem. Ražotājs nav atbildīgs par bojājumiem, kas radušies darbības laikā, ko veic nekompetentas personas, un šādā gadījumā garantija var zaudēt spēku. - Iekārtas elektriskās instalācijas uzstādīšana ir ražotāja atbildība. - Iekārtai jābūt uzstādītai saskaņā ar visiem elektriskajiem noteikumiem. - Pirms iekārtas uzstādīšanas pārbaudiet, vai nav bojājumu. Ja tā ir, neuzstādiet to. - Pārbaudiet, vai lietotājs nevar pieskarties elektriskajām daļām pēc uzstādīšanas. - Iekārtas elektriskajam savienojumam jābūt vismaz diviem poliem. Rokas nedrīkst izmantot, lai pārvietotu vai pārvietotu iekārtu. Šim nolūkam izmantojiet rokturus, kas atrodas abās iekārtas pusēs. Ievērojiet drošības noteikumus transportēšanas un uzstādīšanas laikā. - Pirms uzstādīšanas atvienojiet elektriskos savienojumus telpā, kurā jāuzstāda iekārta. - Mēbeļu elementa virsmām, uz kurām jāuzstāda iekārta, jābūt izturīgām pret karstumu (vismaz 100°C). Pārbaudiet, vai mēbeles ir pareizā, horizontālā pozīcijā un vai tās ir fiksētas pirms uzstādīšanas. Neievietojiet izolāciju mēbeļu elementa iekšpusē, kurā jāuzstāda plīts. - Iekārta nedrīkst tikt uzstādīta dekoratīviem nolūkiem, lai izvairītos no pārkaršanas. - Izmēri ir norādīti milimetros uzstādīšanas shēmā.

Mēbeļu sagatavošana, uz kurām tiks uzstādīta iekārta (2.-3.-4. attēls)

• Ierīce ir paredzēta uzstādīšanai uz komerciāli pieejamām darba virsmām. Jāatstāj drošs attālums starp ierīci, virtuves skapjiem un mēbelēm. (2.-3. attēls)
• Virsma, uz kuras tiks novietota ierīce, un darba virsma jāsaskaņo ar izmēriem, kas norādīti 2.-3. attēlā. *Ja ierīcei nav tvaika nosūcēja, atstājiet 750 mm attālumu no mēbeļu virsmas.
• Ja uzstādāt virs ierīces, atstājiet attālumu ventilācijai, kā norādīts tvaika nosūcēja lietošanas instrukcijā. ** Minimālais attālums starp plītīm jābūt vienādam ar plīts augstumu. Lai nodrošinātu nepieciešamo ventilāciju virtuves mēbelēm, jāizveido atveres ar izmēriem, kas norādīti 2. attēlā.
• Elektriskais savienojums jāveic 2. attēla zonā A vai virs uzstādīšanas vietas. - Darba virsmas biezumam jābūt vismaz 28 mm. (4.a attēls)

Ventilācija

• Ventilācija tieši ietekmē ierīces sildīšanu. Ja pirmajās pārbaudēs netiek konstatētas problēmas, klienti var saskarties ar problēmām, ja nav pareizas gaisa cirkulācijas, kad tiek gatavots ēdiens, jo nav pareizas ventilācijas.
• Minimālais attālums 15 mm ir jāatstāj starp plīts virsmu un mēbeļu augšējo virsmu (4.b attēls), lai nodrošinātu atbilstošu ventilāciju. Papildus ir jāatstāj atvere ar izmēriem 35 x 500 mm mēbeļu augšpusē, kur tiek uzstādīta plīts. (2. attēls)

Ierīces uzstādīšana un pieslēgšana elektrotīklam

Pieslēdziet ierīci tikai kontaktligzdai ar zemējumu, izmantojot vadu un kontaktdakšu, kā norādīts sadaļā "Tehniskās specifikācijas". Zemējumu drīkst veikt tikai kvalificēts elektriķis. Ja ierīci lieto bez transformatora, ražotājs nav atbildīgs par bojājumiem, kas var rasties, ja ierīci lieto bez zemējuma saskaņā ar vietējiem noteikumiem. - Pirms darba ar elektroinstalāciju atvienojiet ierīci no elektrotīkla. Var rasties elektriskā trieciena risks! - Ierīci drīkst pieslēgt elektrotīklam tikai pilnvarots kvalificēts speciālists. Ierīces garantija zaudē spēku, ja tā nav pareizi uzstādīta. Ražotājs nav atbildīgs par bojājumiem, kas rodas, ja darbus veic nepilnvarota persona. - Ierīce jāuzstāda tā, lai to varētu pilnībā atvienot no elektrotīkla. Atvienošana jāveic ar speciālu pārtraucējierīci, kas iebūvēta fiksētajā elektroinstalācijā, saskaņā ar būvnormatīviem. Plīts aizmugurējā virsma un mēbeļu virsma var uzkarst darba laikā. Uzmanieties, lai elektriskie vadi nepieskartos karstajai virsmai, pretējā gadījumā izolācija var tikt bojāta. Pieslēguma kabelis nedrīkst būt saspiests, saliekts, saspiests vai saskarties ar plīts karstajām daļām. Pretējā gadījumā var rasties īssavienojums un plīts var sabojāt kabeļa izolāciju. Ja elektriskais kabelis ir bojāts, tas jānomaina kvalificētam elektriķim. Pretējā gadījumā var rasties elektriskā trieciena, īssavienojuma vai ugunsgrēka risks! - Elektriskā kabeļa pievienošana jāveic tā, lai tas būtu viegli pieejams pēc uzstādīšanas (bet tas nedrīkst būt pārāk vaļīgs).

Pieslēdzot ierīci, jums jāievēro valsts/lokālie elektroinstalācijas noteikumi un jāpievieno kontaktdakša/vads un spraudnis atbilstoši jūsu ierīcei. Ja tīkla sprieguma vērtība pārsniedz spraudņa un kontaktdakšas/vada nominālo vērtību, ierīce jāpievieno tieši fiksētai elektroinstalācijai, neizmantojot spraudni un kontaktdakšu/vadu. Ievērojiet ražotāja norādījumus. - Pieslēgumam jāatbilst valsts noteikumiem. - Elektrotīkla parametriem jāatbilst datiem, kas norādīti uz ierīces tipa plāksnītes. Jūs varat atrast tipa plāksnīti ierīces apakšā vai aizmugurē; lai atrastu plāksnīti ar tipa datiem, atveriet durvis. - Elektriskais vads jāatbilst vērtībām, kas norādītas tabulā sadaļā "Tehniskās specifikācijas". - Ja ierīce ir pievienota tieši elektrotīklam: Ja nav iespējams atvienot visus strāvas vadus, jāpievieno atvienošanas ierīce ar vismaz 3 mm kontaktu atstarpi (drošinātājs, slēdzis, kontaktors) un visi šīs ierīces poli jānovieto ierīces tuvumā (nevis uz tās) saskaņā ar ES direktīvām. Šīs instrukcijas neievērošana var izraisīt problēmas ierīces darbībā un garantija var zaudēt spēku. - Ieteicama papildu aizsardzība ar papildu strāvas aizsardzības slēdzi.

Ja ierīce ir aprīkota ar vadu:

• Pievienojiet vadu saskaņā ar shēmu, kas norādīta zemāk:

Ja elektriskais vads ir ar 3 vadiem, vienfāzes pieslēgumam: -(BRW/BRN) Brūns = L (fāze) -(BLU) Zils = N (neitrāle) -(GR/YE) Zaļš/dzeltens = (E) (zemējums) Ja elektriskais vads ir ar 5 vadiem, trīsfāžu pieslēgumam: -(BRW) Brūns = L1 (fāze) -(BLA) Melns = L2 (fāze) -(GRE) Pelēks = L3 (fāze) -(BLU) Zils = N (neitrāle) -(GR/YE) Zaļš/dzeltens = (E) (zemējums)

Ja ierīce ir izgatavota bez vada:

Elektriskais vads ar raksturlielumiem, kas norādīti tabulā ar tehniskajām specifikācijām, jāpievieno ierīcei saskaņā ar dotajiem norādījumiem. Elektriskais vads nedrīkst būt garāks par 2 m drošības apsvērumu dēļ.

• Atveriet termināļa aizsargvāciņu ar skrūvgriezi. Ievietojiet elektrisko vadu kabeļa turētājā zem termināļa un pievelciet to ar elementa iebūvēto skrūvi un kabeļa fiksatoru.
• Pievienojiet saskaņā ar doto shēmu.

Ja elektriskais vads ir ar 3 vadiem, vienfāzes pieslēgumam:

-Brūns/melns = L (fāze) - Zils = N (neitrāle) - Zaļš/dzeltens = (E) (zemējums)

Ja elektriskais vads ir ar 5 vadiem, trīsfāžu pieslēgumam:

-Brūns = L1 (fāze) - Melns = L2 (fāze) - Pelēks = L3 (fāze) - Zils = N (neitrāle)

-Zaļš/dzeltens = (E) (zemējums)

• Pēc vadu pieslēgšanas pabeigšanas aizveriet termināļa aizsargvāciņu.
• Nepievienojiet elektrības vadu pie strāvas tā, lai tas nepieskartos izstrādājumam un neatrastos starp izstrādājumu un sienu.

Aizsardzība pret ugunsgrēku!

• Ievērojiet visus elektriskos savienojumus, lai tie būtu droši un pareizi, lai nerastos briesmas no elektriskās strāvas. Neizmantojiet bojātus elektrības vadus vai pagarinātājus.
• Pārliecinieties, ka elektriskā savienojuma vieta nav pakļauta karstumam vai mitrumam.

Uzstādīšana un fiksēšana (5.-8. attēls)

• Pēc tam, kad esat izvēlējies vietu izstrādājuma uzstādīšanai, pagrieziet plīti otrādi un novietojiet to uz līdzenas virsmas. - Rūpīgi pārliecinieties, ka blīve ir novietota kopā ar ierīci ap plīts apakšu tā, lai tā būtu 1-2 mm iespiesta stikla ārējā malā, kā parādīts 5. attēlā. Pārbaudiet, vai starp stikla malu un blīvi nav atstarpes.
• Pieskrūvējiet un pievelciet skrūves, kas paredzētas stiprināšanai. Tās ir komplektā ar ierīci, lai jūs tās pieskrūvētu pie apakšējās plāksnes, kā parādīts 6. attēlā. (Dažiem modeļiem šīs skrūves var būt pieskrūvētas ierīcei jau rūpnīcā.)

Ieslēdziet plīti vēlreiz un novietojiet to uz darba virsmas, pēc tam novietojiet to uz darba virsmas. Plīts tiks novietota uz darba virsmas, pateicoties atsperēm, un tā būs cieši piestiprināta. Pievērsiet uzmanību, lai plīts apakšējā daļa būtu paralēla, kad novietojat plīti uz darba virsmas. Ja tā nav paralēla, pievelciet regulēšanas kājiņas, kas komplektā ar ierīci, kā parādīts 8. attēlā. 8. attēlā parādītas iespējamās kājiņu pozīcijas uzstādīšanas laikā. (Kājiņu atrašanās vietas var atšķirties atkarībā no izstrādājuma modeļa. Jūs varat tās novietot atbilstoši jūsu plīts montāžas atverēm.) Pievērsiet uzmanību paralēlai novietošanai, novietojot kājiņas atbilstošās vietās. Kājiņu skaits un kvalitāte, kas tiek piegādātas kopā ar izstrādājumu, var atšķirties atkarībā no izstrādājuma modeļa.

Pievienošana elektrotīklam un iezemēšana (9.-10. attēls)

-Pievienojiet plīti elektrotīklam. Vismaz divas personas ir nepieciešamas, lai ievietotu plīti līdz pusei skapī.

Ja plīts ir elektriskā: Plītei ir kontaktdakša un zemējuma vads, kas jāsavieno ar plīti. Kā parādīts 9a. attēlā, savienojiet kontaktdakšu ar plīts kontaktligzdu tā, lai tās sakristu. Pieskrūvējiet zemējuma vadu ar skrūvi, kā parādīts 9a. attēlā.

Ja plīts ir indukcijas: Plītei ir divi kontakti un zemējuma vads, kas jāsavieno ar plīti. Kā parādīts 9b. attēlā, savienojiet kontaktus ar plīts kontaktligzdu. Pieskrūvējiet zemējuma vadu ar skrūvi, kā parādīts 9b. attēlā.

Piestipriniet režģi pie ierīces korpusa, izmantojot pievienotās skrūves. (Skatīt 10. attēlu) Pēc uzstādīšanas pārbaudiet, vai skrūves ir labi pievilktas un vai režģis ir labi nostiprināts. Ja režģis nav uzstādīts atbilstoši prasībām un skrūves nav labi pievilktas, pastāv risks, ka ierīce var apgāzties, kad to lieto.

Galīgā pārbaude

• Pēc uzstādīšanas pievienojiet ierīci elektrotīklam.
• Izlasiet lietošanas instrukciju pirms ierīces pirmās lietošanas reizes.
• Pārbaudiet ierīces funkcijas.

Ieslēdziet ierīci.

• Atvienojiet ierīci no elektrotīkla.
• Atskrūvējiet skrūves, ar kurām ir piestiprināts režģis.
• Lai noņemtu režģi, pavelciet to uz augšu.
• Ierīcei jābūt vismaz divām plaknēm.
• Atvienojiet ierīci no elektrotīkla.
• Uzmanīgi izņemiet to un pārbaudiet. Ja ierīce ir pievienota ar papildu skrūvēm, vispirms atskrūvējiet skrūves. Izņemiet režģi, paceļot to uz augšu no ierīces apakšējās daļas.
