Tuotetyyppi	Upotettava liesi
Merkki	Beko
Malli	BBUM12320XPE
Mitat (L x S x K)	590 x 520 x 45 mm (arvio)
Nettopaino	Noin 8-10 kg
Sähköliitäntä	230 V / 400 V, 50 Hz, yksivaiheinen tai kolmivaiheinen kokoonpanon mukaan
Maksimiteho	Noin 7,2 kW (arvio)
Keittotyyppi	Keraaminen tai induktio version mukaan (katso merkintä)
Keittoalueiden lukumäärä	4 (arvio)
Säätimet	Manuaaliset (kosketus- tai painonapit)
Ilmanvaihto	Vaatii 15 mm etäisyyden liesituotteen alle
Asennus	Upotettava vähintään 28 mm paksuun työtasoon
Turvallisuus	Maadoitus pakollinen, suojaus vikavirtakytkimellä suositeltava
Huolto	Puhdista kostealla liinalla ja miedolla pesuaineella, vältä hankaavia aineita
Virtajohto	Enimmäispituus 2 m, poikkipinta teknisen tiedon mukainen
Uuniyhteensopivuus	Voidaan asentaa Beko-upotettavan uunin yläpuolelle
Takuu	Voimassa ammattilaisen suorittaman oikean asennuksen jälkeen

Usein kysytyt kysymykset - BBUM12320XPE BEKO

Mitkä ovat Beko BBUM12320XPE -liesituotteen mitat?

Likimääräiset mitat ovat 590 x 520 x 45 mm (L x S x K). Tarkista tuotteen merkinnästä tarkat arvot.

Millainen sähköliitäntä tarvitaan?

Laite voidaan liittää yksivaiheisena (230 V) tai kolmivaiheisena (400 V) johdosta riippuen. Käytä sopivaa johtoa maadoituksella ja suositeltu vikavirtakytkin.

Kuinka liesi asennetaan työtasoon?

Leikkaa aukko ohjeen mittojen mukaan (kuva 2-3), aseta tiiviste, kiinnitä asennusjouset ja työnnä liesi paikalleen. Varmista, että työtason paksuus on vähintään 28 mm.

Mikä turvaetäisyys on pidettävä lieden yläpuolella?

Ilman liesituuletinta, varaa 750 mm keittopinnan ja yläkaapin väliin. Liesituulettimen kanssa noudata sen ohjeita.

Voinko asentaa lieden uunin yläpuolelle?

Kyllä, laite on suunniteltu asennettavaksi upotettavan uunin yläpuolelle. Kytke lieden johdot uuniin mukana tulevien liitäntöjen kautta ja kiinnitä uuni ruuveilla.

Kuinka puhdistaa keraaminen pinta?

Käytä kosteaa liinaa ja mietoa pesuainetta. Vältä hankaavia tai happamia tuotteita, jotka voivat naarmuttaa lasia.

Mitä tehdä, jos virtajohto on vaurioitunut?

Se on vaihdettava pätevän teknikon toimesta sähköiskun tai tulipalon vaaran välttämiseksi.

Onko asennukseen pakko käyttää ammattilaista?

On erittäin suositeltavaa käyttää pätevää henkilöä sähköisen vaatimustenmukaisuuden varmistamiseksi ja takuun säilyttämiseksi.

Mikä on lieden maksimiteho?

Teho riippuu keittoalueiden määrästä ja liitäntätyypistä. Yleensä se voi olla 7,2 kW (arvio). Tarkista tyyppikilvestä.

Kuinka liesi puretaan tarvittaessa?

Irrota virta, ruuvaa irti ylimääräiset kiinnityslenkit ja poista liesi työntämällä sitä ylöspäin alhaalta. Uunin kohdalla vedä se puoliksi ulos, irrota johdot ja poista se kokonaan.

KÄYTTÖOHJE BBUM12320XPE BEKO

Voimaliku tuleohu valtimine!

Fl - Turvallisuusohjeet

• Valtuutetun henkilön on asennettava tuote voimassa olevien määräysten mukaan. Valmistajaa ei voi asettaa vastuuseen vaurioista, jotka johtuvat valtuuttamattomien henkilöiden suorittamista toimenpiteistä, joka voi myös mitätöidä takuun.
• Asennuspaikan valmistelu ja sähköasennukset laitteen asennuspaikalla ovat asiakkaan vastuulla.
• Laite on asennettava paikallisten sähkömääräysten mukaan.
• Poista ennen tuotteen asennusta materiaalit ja asiakirjat sen sisältä ja tarkasta silmämääräisesti, että tuotteessa ei ole vaurioita. Mikäli havaitset vikoja, älä asenna laitetta.
• Varmista, että käyttäjä ei voi koskettaa sähkökytkentöihin asennuksen jälkeen.
• Tuote on raskas, vähintään kahden henkilön tulee kantaa sitä.
• Ovea ja/tai kahvaa ei saa käyttää tuotteen nostamiseen tai siirtämiseen. Käytä nostokohtia, jotka sijaitsevat tuotteen molemmilla puolilla. Käytä aina suojakäsineitä kuljetuksen ja asennuksen aikana.
• Irrota virtaliitännät asennusalueelta ennen asennusta.
• Kaluston, johon uuni asennetaan, on oltava lämmönkestävä (vähintään 100°C ).
• Varmista, että kalusto on suora, vaakatasossa ja kiinnitetty ennen laitteen asennusta.
• Älä asenna lämmöneristysnauhoja kalusteen sisäpuolelle, johon uuni asennetaan.
• Laitetta ei saa asentaa oven taakse ylikuumenemisen ehkäisemiseksi.
• Asennuskaaviossa esitetyt mitat ovat

mm:ssä.

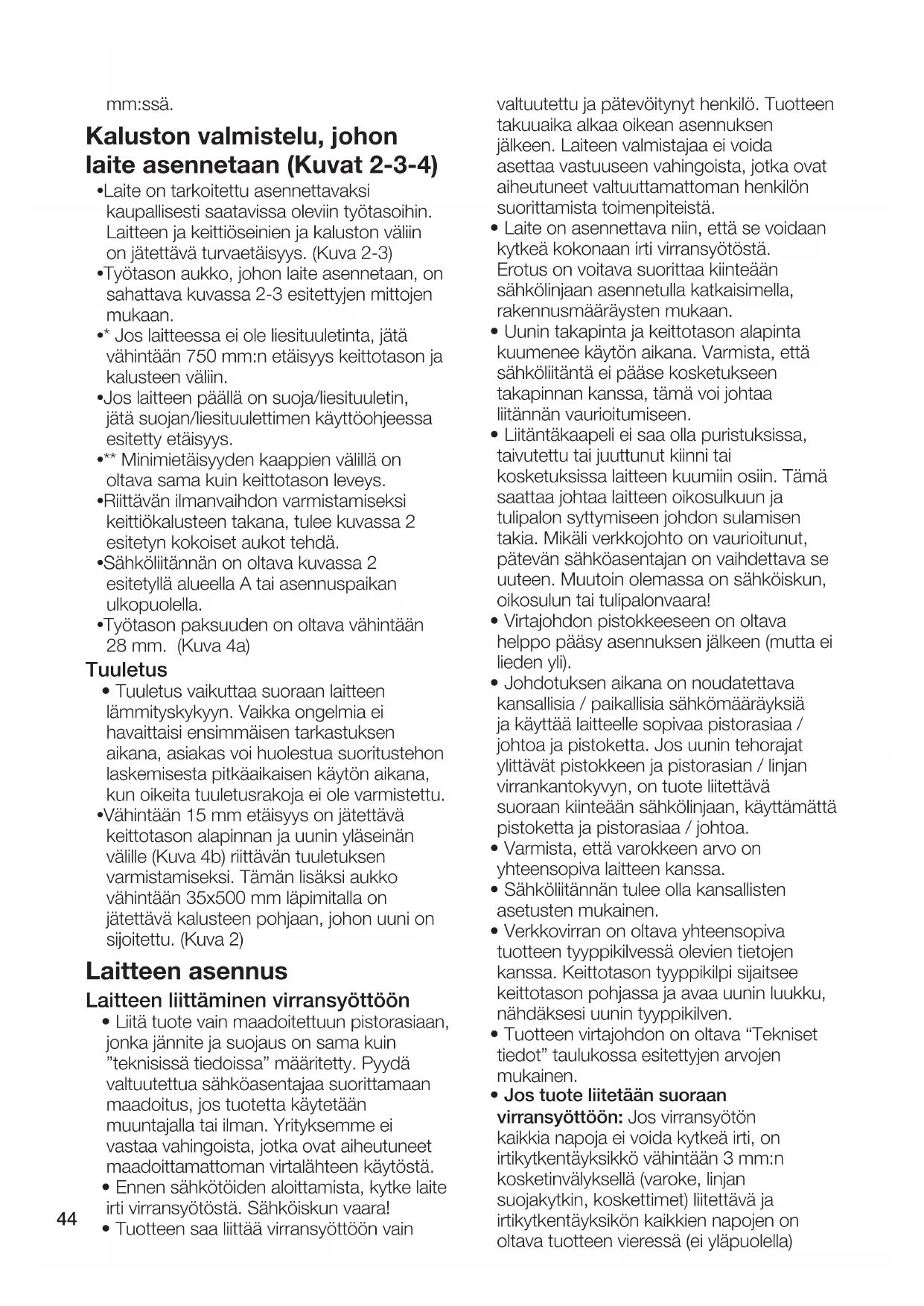

Kaluston valmistelu, johon laite asennetaan (Kuvat 2-3-4)

Laite on tarkoitettu asennettavaksi kaupallisesti saatavilla oleviin työtasoihin. Laitteen ja keittiöseinien sekä kaluston väliin on jätettävä turvaetäisyys. (Kuva 2-3) - Työtason aukko, johon laite asennetaan, on sahattava kuvassa 2-3 esitettyjen mittojen mukaan. * Jos laitteessa ei ole liesituuletinta, jätä vähintään 750 mm:n etäisyys keittotason ja kalusteen väliin. - Jos laitteen päällä on suoja/liesituuletin, jätä suojan/liesituulettimen käyttöohjeessa esitetty etäisyys. ** Minimietäisyyden kaappien välillä on oltava sama kuin keittotason leveys. Riittävän ilmanvaihdon varmistamiseksi keittiökalusteen takana tulee tehdä kuvassa 2 esitetyn kokoiset aukot. Sähköliitännän on oltava kuvassa 2 esitetyllä alueella A tai asennuspaikan ulkopuolella. - Työtason paksuuden on oltava vähintään 28 mm. (Kuva 4a)

Tuuletus

• Tuuletus vaikuttaa suoraan laitteen lämmityskykyyn. Vaikka ongelmia ei havaittaisi ensimmäisen tarkastuksen aikana, asiakas voi huolestua suoritustehon laskemisesta pitkäaikaisen käytön aikana, kun oikeita tuuletusrakoja ei ole varmistettu. Vähintään 15 mm etäisyys on jätettävä keittotason alapinnan ja uunin yläseinän välille (Kuva 4b) riittävän tuuletuksen varmistamiseksi. Tämän lisäksi aukko, jonka läpimitta on vähintään 35 × 500 mm, on jätettävä kalusteen pohjaan, johon uuni on sijoitettu. (Kuva 2)

Laitteen asennus

Laitteen liittäminen virransyöttöön

• Liitä tuote vain maadoitettuun pistorasiaan, jonka jännite ja suojaus on sama kuin "teknisissä tiedoissa" määritetty. Pyydä valtuutettua sähköasentajaa suorittamaan maadoitus, jos tuotetta käytetään muuntajalla tai ilman. Yrityksemme ei vastaa vahingoista, jotka ovat aiheutuneet maadoittamattoman virtalähteen käytöstä.
• Ennen sähkötöiden aloittamista, kytke laite irti virransyötöstä. Sähköiskun vaara!
• Tuotteen saa liittää virransyöttöön vain

valtuutettu ja pätevöitynyt henkilö. Tuotteen takuuaika alkaa oikean asennuksen jälkeen. Laitteen valmistajaa ei voida asettaa vastuuseen vahingoista, jotka ovat aiheutuneet valtuuttamattoman henkilön suorittamista toimenpiteistä.

• Laite on asennettava niin, että se voidaan kytkeä kokonaan irti virransyötöstä. Erotus on voitava suorittaa kiinteään sähkölinjaan asennetulla katkaisimella, rakennusmääräysten mukaan.
• Uunin takapinta ja keittotason alapinta kuumenee käytön aikana. Varmista, että sähköliitäntä ei pääse kosketukseen takapinnan kanssa, tämä voi johtaa liitännän vaurioitumiseen.
• Liitäntäkaapeli ei saa olla puristuksissa, taivutettu tai juuttunut kiinni tai kosketuksissa laitteen kuumiin osiin. Tämä saattaa johtaa laitteen oikosulkuun ja tulipalon syttymiseen johdon sulamisen takia. Mikäli verkkojohto on vaurioitunut, pätevän sähköasentajan on vaihdettava se uuteen. Muutoin olemassa on sähköiskun, oikosulun tai tulipalonvaara!
• Virtajohdon pistokkeeseen on oltava helppo pääsy asennuksen jälkeen (mutta ei lieden yli).
• Johdotuksen aikana on noudatettava kansallisia/paikallisia sähkömääräyksiä ja käytettävä laitteelle sopivaa pistorasiaa/johtoa ja pistoketta. Jos uunin tehorajat ylittävät pistokkeen ja pistorasian/linjan virrankantokyvyn, on tuote liitettävä suoraan kiinteään sähkölinjaan, käyttämättä pistoketta ja pistorasiaa/johtoa.
• Varmista, että varokkeen arvo on yhteensopiva laitteen kanssa. Sähköliitännän tulee olla kansallisten asetusten mukainen.
• Verkkovirran on oltava yhteensopiva tuotteen tyyppikilvessä olevien tietojen kanssa. Keittotason tyyppikilpi sijaitsee keittotason pohjassa ja avaa uunin luukku, nähdäksesi uunin tyyppikilven.
• Tuotteen virtajohdon on oltava "Tekniset tiedot" -taulukossa esitettyjen arvojen mukainen.
• Jos tuote liitetään suoraan virransyöttöön: Jos virransyötön kaikkia napoja ei voida kytkeä irti, on irtikytkentäysikko vähintään 3 mm:n kosketinvälyksellä (varoke, linjan suojakytkin, koskettimet) liitettävä ja irtikytkentäysikön kaikkien napojen on oltava tuotteen vieressä (ei yläpuolella)

IEC-direktiivien mukaisesti. Ohjeiden laiminlyöminen voi johtaa toimintaongelmiin ja mitätöidä tuotteen takuun.

• Lisäsuojausta jäännösvirtakatkaisimella suositellaan.

Jos tuote on varustettu kaapelilla:

• Liitä tuotteen johto virransyöttöön, kuten alla on kuvattu:

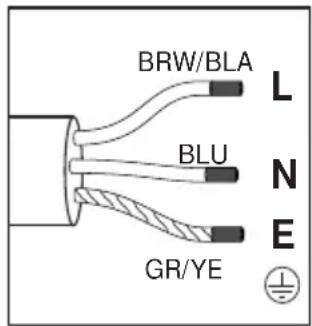

Jos virtajohtotyyppi on 3-johdintyyppi, 1-vaiheen liitännälle:

• (BRW/BLA) Ruskea/musta = L (Vaihe)
• (BLU) Sininen = N (Neutraali)

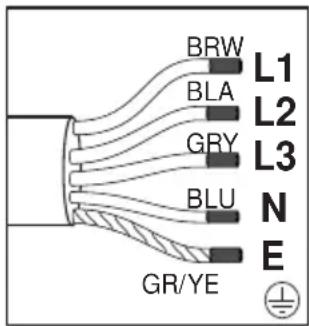

• (GR/YE) Vihreä/keltainen johto = (E) (Maadoitus) Jos virtajohtotyyppi on 5-johdintyyppi, 3-vaiheen liitännälle: (BRW) Ruskea = L1 (Vaihe)
• (BLA) Musta = L2 (Vaihe)
• (GRE) Harmaa = L3 (Vaihe)
• (BLU) Sininen = N (Neutraali)
• (GR/YE) Vihreä/keltainen johdin = (E) (Maadoitus)

1 N AC 220-240 V

3 NAC 380-415V

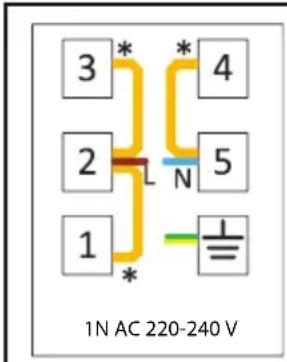

Jos tuotetta ei ole varustettu kaapelilla:

Teknisten tietojen taulukossa määritetty virtakaapeli on liitettävä tuotteeseen seuraavien ohjeiden mukaan. Virtakaapeli ei saa olla yli 2 metrin pituinen turvallisuussyistä.

• Avaa liitinlohkon kansi ruuvitaltalla.
• Syötä virtakaapeli liittimen alla olevan kaapelikiinnikkeen läpi ja kiinnitä se runkoon kiinnitysosassa olevalla ruuvilla.
• Kytke johdot toimitetun kaavion mukaan.

• Kuparisilta

Jos virtajohtotyyppi on 3-johdintyyppi, 1-vaiheen liitännälle:

• Ruskea/musta = L (vaihe)
• Sininen N (Neutraali) - Vihreä/keltainen johdin = (E) (Maadoitus)

Jos virtajohtotyyppi on 5-johdintyyppi,

3-vaiheen liitännälle:

• Ruskea = L1 (Vaihe)
• Musta = L2 (Vaihe)
• Harmaa = L3 (Vaihe)
• Sininen N (Neutraali) - Vihreä/keltainen johdin = (E) (Maadoitus)
• Sulje liitinlohkon kansi, kun johdot on liitetty.
• Liitä virtakaapeli virransyöttöön reitittämällä se niin, että se ei koske tuotteeseen ja jää puristuksiin tuotteen ja seinän väliin.

Mahdollisen tulipalovaaran ehkäisy!

• Varmista, että kaikki sähköliitännät ovat kiinnitetty tiukkaan, kipinöiden muodostumisen ehkäisemiseksi.
• Älä käytä vaurioituneita kaapeleita tai jatkojohtoja.
• Varmista, että nesteitä tai kosteutta ei pääse sähköliitäntäkohtaan.

Keittotason sijoitus ja kiinnitys (Kuvat 5-6-7-8)

• Kun laitteen asennuspaikka on valmisteltu, käännä keittotaso ylösalaisin ja aseta se tasaiselle alustalle.
• Kiinnitä laitteen mukana toimitettu tiiviste keittotason ympärille niin, että se on 1-2 mm lasin ulkoreunan sisäpuolella, kuten esitetty kuvassa 5. Varmista, että rakoa ei ole kummassakaan päässä lasin ja tiivisteen välissä.
• Asenna ja kiristä mukana toimitetut kiinnitysjouset ja kytke ne paikoilleen keittotason alakotelossa, kuten esitetty kuvassa 6. (Joissakin malleissa nämä jouset voivat olla asennettu tehtaalla.)
• Käännä keittotaso ja kohdista se työtason kanssa ja sijoita se sitten työtason päälle. Keittotaso on sijoitettava työtason päälle jousien avulla, ja sen on oltava helppo kiinnittää.
• Varmista, että keittotaso ja työtaso ovat rinnakkain, kun sijoitat keittotason työtason päälle. Jos ne eivät ole rinnakkain, asenna laitteen mukana toimitetut lisäkiinnikkeet, kuten esitetty kuvassa 8. Kuvassa 8 on esitetty kiinnikkeiden mahdolliset asennuspaikat. (Kiinnikkeiden

kiinnityspaikka voi vaihdella tuotemallista riippuen. Voit kiinnittää keittotasossa olevien asennusreikien mukaan.) Varmista rinnakkaisuus kiinnittämällä kiinnikkeet sopiviin paikkoihin. Tuotteen mukana toimitettujen kiinnikkeiden määrä vaihtelee tuotemallin mukaan.

Keittotaso-uuni -liitännän suorittaminen ja uunin sijoitus ja kiinnitys.

(Kuva 9a-9b-10)

Liitä uuni verkkovirtaan. - Työnnä uuni keskitettynä kahden henkilön toimesta täysin perille kalustoon. - Jos keittotasosi on lasikeraaminen: Keittotasossa on pistoke ja maadoituskaapeli liitäntää varten uuniin. Liitä pistoke kuvassa 9a esitetyllä tavalla liitäntään uunissa niin, että niiden värit täsmäävät. Kiinnitä maadoituskaapeli ruuvilla, kuten esitetty kuvassa 9a. - Jos keittotasosi on induktiotyyppi: Keittotasossa on kaksi pistorasiaa ja maadoituskaapeli, jotka kytketään uuniin. Liitä pistorasiat kuvan 9b osoittamalla tavalla uunissa olevaan aukkoon. Kiinnitä maadoituskaapeli kuvassa 9b esitetyllä ruuvilla. - Sijoita täysin kalustoon.

Kiinnitä uuni kalusteeseen mukana toimitetuilla ruuveilla. (Kuva 10) - Tarkasta asennuksen lopuksi, että ruuvit on kiristetty ja tuote kiinnitetty kunnolla. Jos uunia ei asenneta ohjeiden mukaan ja ruuveja ei ole kiristetty kunnolla, voi tuote kaatua käytön aikana.

Lopullinen tarkistus

• Kytke virransyöttö päälle asennuksen jälkeen.
• Lue käyttöohje ennen tuotteen ensimmäistä käyttöä.
• Tarkista laitteen toiminta.

Laitteiden poistaminen

• Irrota laite verkkovirrasta.
• Irrota uunin kiinnitysruuvit.
• Vedä uuni kahden henkilön toimesta puoliksi ulos kalustosta.
• Kytke uuni ja keittotaso irti.
• Vedä uuni täysin ulos.
• Jos keittotaso on kiinnitetty lisäkiinnikkeillä, irrota ensin kiinnikkeet.
• Poista keittotaso työntämällä keittotasoa

ylöspäin sen pohjasta.
