Ürün Tipi	Ankastre Ocak
Marka	Beko
Model	BBUM12320XPE
Boyutlar (G x D x Y)	590 x 520 x 45 mm (tahmini)
Net Ağırlık	Yaklaşık 8-10 kg
Elektrik Beslemesi	230 V / 400 V, 50 Hz, konfigürasyona göre tek fazlı veya üç fazlı
Maksimum Güç	Yaklaşık 7,2 kW (tahmini)
Pişirme Tipi	Versiyona göre seramik veya indüksiyon (etikete bakın)
Ocak Sayısı	4 (tahmini)
Kumandalar	Manuel (tuşlar veya düğmeler)
Havalandırma	Ocağın altında 15 mm mesafe gerektirir
Kurulum	En az 28 mm kalınlığındaki bir tezgaha ankastre
Güvenlik	Topraklama zorunlu, kaçak akım koruma cihazı önerilir
Bakım	Nemli bir bez ve yumuşak deterjanla temizleyin, aşındırıcı ürünlerden kaçının
Güç Kablosu	Maksimum uzunluk 2 m, kesit teknik özelliklere uygun
Fırın Uyumluluğu	Beko ankastre fırının üzerine kurulabilir
Garanti	Profesyonel tarafından doğru kurulumdan sonra geçerlidir

Sık sorulan sorular - BBUM12320XPE BEKO

Beko BBUM12320XPE ocağının boyutları nelerdir?

Yaklaşık boyutlar 590 x 520 x 45 mm'dir (G x D x Y). Kesin değerler için ürün etiketine bakın.

Ne tür bir elektrik bağlantısı gereklidir?

Cihaz, kabloya bağlı olarak tek fazlı (230 V) veya üç fazlı (400 V) bağlanabilir. Topraklamalı uygun bir kablo kullanın ve kaçak akım koruma cihazı önerilir.

Ocak tezgaha nasıl kurulur?

Belirtilen boyutlarda bir açıklık kesin (şekil 2-3), sızdırmazlık contasını yerleştirin, montaj yaylarını sabitleyin ve ardından ocağı yerleştirin. Tezgahın en az 28 mm kalınlığında olduğundan emin olun.

Ocağın üzerinde uyulması gereken güvenlik mesafesi nedir?

Davlumbazsız, pişirme yüzeyi ile üst dolap arasında 750 mm bırakın. Davlumbazlı ise davlumbaz talimatlarını izleyin.

Ocağı bir fırının üzerine kurabilir miyim?

Evet, cihaz ankastre bir fırının üzerine kurulmak üzere tasarlanmıştır. Ocağın kablolarını sağlanan prizler aracılığıyla fırına bağlayın ve ardından fırını vidalarla sabitleyin.

Seramik yüzey nasıl temizlenir?

Nemli bir bez ve yumuşak deterjan kullanın. Cama çizik atabilecek aşındırıcı veya asitli ürünlerden kaçının.

Güç kablosu hasar görürse ne yapmalıyım?

Elektrik çarpması veya yangın riskini önlemek için nitelikli bir teknisyen tarafından değiştirilmelidir.

Kurulum için profesyonel çağırmak zorunlu mu?

Elektrik uygunluğunu sağlamak ve garantiyi korumak için nitelikli bir kişiye başvurmanız şiddetle önerilir.

Ocağın maksimum gücü nedir?

Güç, ocak sayısına ve bağlantı tipine bağlıdır. Genellikle 7,2 kW'a kadar ulaşabilir (tahmini). Bilgi etiketinden kontrol edin.

Gerekirse ocak nasıl sökülür?

Gücü kesin, ek sabitleme klipslerini sökün, ardından ocağı aşağıdan yukarı iterek çıkarın. Fırın için, yarıya kadar çekin, kabloları çıkarın, ardından tamamen çıkarın.

KULLANIM KILAVUZU BBUM12320XPE BEKO

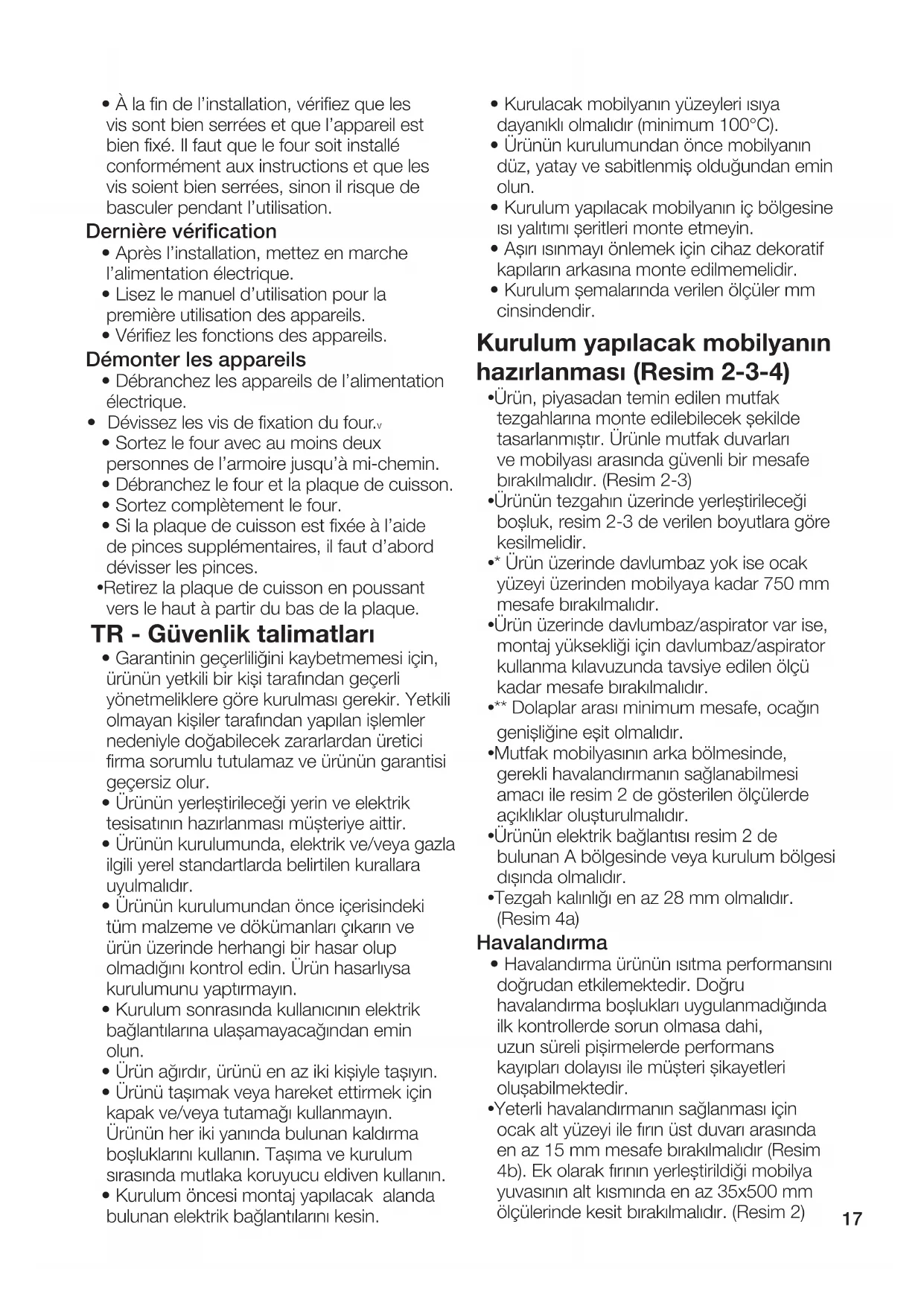

TR - Güvenlik talimatları

• Garantinin geçerliliğini kaybetmemesi için, ürünün yetkili bir kişi tarafından geçerli yönetmeliklere göre kurulması gerekir. Yetkili olmayan kişiler tarafından yapılan işlemler nedeniyle doğabilecek zararlardan üretici firma sorumlu tutulamaz ve ürünün garantisi geçersiz olur.
• Ürünün yerleştirileceği yerin ve elektrik tesisatının hazırlanması müşteriye aittir.
• Ürünün kurulumunda, elektrik ve/veya gazla ilgili yerel standartlarda belirtilen kurallara uyulmalıdır.
• Ürünün kurulumundan önce içerisindeki tüm malzeme ve dokümanları çıkarın ve ürün üzerinde herhangi bir hasar olup olmadığını kontrol edin. Ürün hasarlıysa kurulumunu yaptırmayın.
• Kurulum sonrasında kullanıcının elektrik bağlantılarına ulaşamayacağından emin olun.
• Ürün ağırdır, ürünü en az iki kişiyle taşıyın.
• Ürünü taşımak veya hareket ettirmek için kapak ve/veya tutamağı kullanmayın.
• Ürünün her iki yanında bulunan kaldırma boşlukları kullanın. Taşıma ve kurulum sırasında mutlaka koruyucu eldiven kullanın.
• Kurulum öncesi montaj yapılacak alanda bulunan elektrik bağlantılarını kesin.
• Kurulacak mobilyanın yüzeyleri ısıya dayanıklı olmalıdır (minimum 100°C).
• Ürünün kurulumundan önce mobilyanın düz, yatay ve sabitlenmiş olduğundan emin olun.
• Kurulum yapılacak mobilyanın iç bölgesine ısı yalıtımı şeritleri monte etmeyin.
• Aşırı ısınmayı önlemek için cihaz dekoratif kapıların arkasına monte edilmemelidir.
• Kurulum şemalarında verilen ölçüler mm cinsindendir.

Kurulum yapılacak mobilyanın hazırlanması (Resim 2-3-4)

• Ürün, piyasadan temin edilen mutfak tezgahlarına monte edilebilecek şekilde tasarlanmıştır. Ürünle mutfak duvarları ve mobilyası arasında yeterli bir mesafe bırakılmalıdır. (Resim 2-3)
• Ürünün tezgahın üzerinde yerleştirileceği boşluk, resim 2-3'te verilen boyutlara göre kesilmelidir. * Ürün üzerinde davlumbaz yok ise ocak yüzeyi üzerinden mobilyaya kadar 750 mm mesafe bırakılmalıdır.
• Ürün üzerinde davlumbaz/aspiratör var ise, montaj yüksekliği, davlumbaz/aspiratör kullanma kılavuzunda tavsiye edilen ölçü kadar mesafe bırakılmalıdır. ** Dolaplar arası minimum mesafe, ocağın genişliğine eşit olmalıdır.
• Mutfak mobilyasının arka bölmesinde, gerekli havalandırmanın sağlanabilmesi amacı ile resim 2'de gösterilen ölçülerde açıklıklar oluşturulmalıdır.
• Ürünün elektrik bağlantısı resim 2'de bulunan A bölgesinde veya kurulum bölgesi dışında olmalıdır.
• Tezgah kalınlığı en az 28 mm olmalıdır. (Resim 4a)

Havalandırma

• Havalandırma ürünün ısıtma performansını doğrudan etkilemektedir. Doğru havalandırma boşlukları uygulanmadığında, ilk kontrollerde sorun olmasa dahi, uzun süreli pişirmelerde performans kayıpları dolayısı ile müşteri şikayetleri oluşabilmektedir.
• Yeterli havalandırmanın sağlanması için ocak alt yüzeyi ile fırın üst duvarı arasında en az 15 mm mesafe bırakılmalıdır (Resim 4b). Ek olarak fırının yerleştirildiği mobilya yuvasının alt kısmında en az 35x500 mm ölçülerinde kesit bırakılmalıdır. (Resim 2)

Ürünün kurulumu ve ürünün elektrik bağlantısının yapılması

• Ürünü, "Teknik Özellikler" tablosundaki değerlere uygun bir sigorta tarafından korunan topraklı bir prize/hatta bağlayın. Transformatörlü ya da transformatörsüz kullanımda, topraklama tesisatını yetkili bir elektrikçiye yaptırmayı ihmal etmeyin. Ürünün, yerel yönetmeliklere uygun topraklama yapılmadan kullanılması halinde ortaya çıkacak zararlardan firmamız sorumlu olmayacaktır.
• Elektrik tesisatı üzerinde herhangi bir çalışmaya başlamadan önce ürünün elektrik bağlantısını kesin. Elektrik çarpması tehlikesi vardır.
• Ürünün şebeke elektriğine bağlantısı yalnızca yetkili ve ehliyetli bir kişi tarafından yapılabilir. Yetkili olmayan kişiler tarafından yapılan işlemler nedeniyle doğabilecek zararlardan üretici firma sorumlu tutulamaz.
• Ürün, şebeke bağlantısı tamamen kesilebilecek bir şekilde monte edilmelidir. Ayırma işlemi, inşaat yönetmeliklerine uygun olarak bir şalterle veya sabit elektrik tesisatına bağlanmış entegre bir sigortayla gerçekleştirilmelidir.
• Fırın çalışırken arka yüzeyi, ocak çalışırken alt yüzeyi ısınır. Elektrik bağlantıları arka ve alt yüzeylere temas etmemelidir, bağlantılar zarar görebilir.
• Bağlantı kablolarını fırın kapağına sıkıştırmayın ve sıcak yüzeylerin üzerinden geçirmeyin. Kablonun erimesi sonucunda ürünlerin kısa devre yapmasına ve yangın çıkmasına neden olabilirsiniz. Elektrik kablosu hasar görürse, ehliyetli bir elektrikçi tarafından değiştirilmelidir. Aksi takdirde elektrik çarpması, kısa devre veya yangın tehlikesi vardır!
• Elektrik kablosunun fişi kurulumdan sonra kolay erişilebilir olmalıdır (ancak ocakların üzerinde bir yere gelmemelidir).
• Kablolama yaparken ulusal/yerel elektrik düzenlemelerine uymalı ve ürünlere uygun priz/hat ve fiş kullanmalısınız. Ürünün çektiği akımın, fiş ve priz/hattın akım taşıma kapasitesini aşması durumunda, ürünü fiş ve priz/hat kullanmadan direkt olarak sabit elektrik tesisatına bağlamalısınız.
• Sigorta akımının ürün akımıyla uyumlu olduğundan emin olun.
• Bağlantı ulusal yönetmeliklerle uyumlu olmalıdır. Şebeke besleme verileri ürünün tip etiketinde belirtilen verilerle aynı olmalıdır. Ocağın alt kısmında ocağın tip etiketini, fırın kapağını açtığınızda fırının tip etiketini görebilirsiniz.
• Ürünün bağlantı kablosu "Teknik Özellikler" bölümünde belirtilen değerlerle uyumlu olmalıdır.
• Ürün direkt şebekeye bağlanacak ise:

Şebeke beslemesinde tüm kutupların ayrılması mümkün değilse, en az 3 mm kontak mesafesine sahip bir ayırma ünitesi (sigorta, hat emniyet şalteri, kontaktör) bağlanmalı ve bu ayırma ünitesinin tüm kutupları IEE yönergelerine göre ürüne bitişik olmalıdır (üzerinde olmamalıdır). Bu talimata uyulmaması, ürünün çalışmasıyla ilgili sorunlara ve garantisinin geçersiz hale gelmesine neden olabilir.

• Artık akım devre kesicisi ile ilave koruma,...

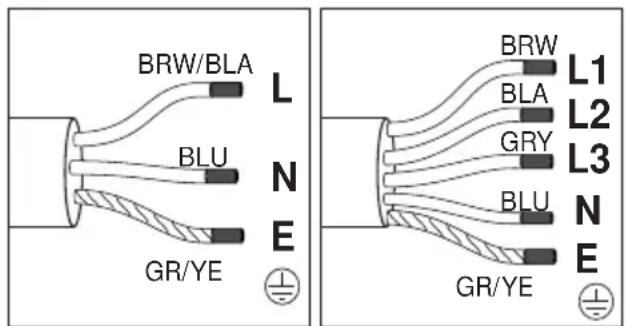

Ürününüz kablolu ise:

• Ürününüzün kablosunu aşağıda belirtildiği gibi şebekeye bağlayın:

Kablonuzun tipi 3 iletkenli ise 1 fazlı bağlantı için:

• (BRW/BLA) Kahverengi/Siyah kablo = L (Faz)
• (BLU) Mavi kablo = N (Nötr)
• (GR/YE) Yeşil/sarı kablo = (E) (Topraklama)

Kablonuzun tipi 5 iletkenli ise 3 fazlı bağlantı için:

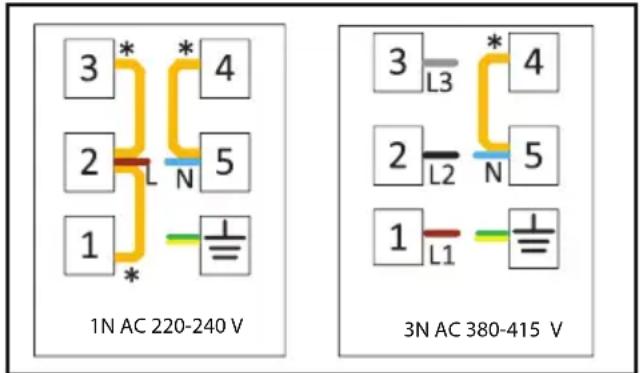

Ürününüz kablosuz ise:

Teknik tabloda belirtilen tip ve kesitteki bir elektrik kablosu, aşağıdaki talimatlar izlenerek ürüne bağlanmalıdır. Kablo, güvenlik gerekçesiyle 2 metreden uzun olmamalıdır.

• Tornavida yardımı ile terminal bloğu kapağını açın.
• Elektrik kablosunu terminalin altındaki kablo kelepçesinden geçirin ve kablo sıkıştırma elemanındaki entegre vida yardımıyla ana gövdeye sabitleyin.
• Kabloları verilmiş olan şemaya göre ürüne bağlayın.

* Bakır köprü Kablonuzun tipi 3 iletkenli ise 1 fazlı bağlantı için:

• Kahverengi/Siyah = L (Faz)
• Mavi = N (Nötr)
• Yeşil/sarı kablo = (E) (Topraklama)

Kablonuzun tipi 5 iletkenli ise 3 fazlı bağlantı için:

• Kahverengi = L1 (Faz)
• Siyah = L2 (Faz)
• Gri = L3 (Faz)
• Mavi = N (Nötr)
• Yeşil/sarı kablo = (E) (Topraklama)
• Kablo bağlantıları tamamlandıktan sonra terminal bloğunun kapağını kapatın.
• Elektrik kablosunu ürüne temas etmeyecek ve ürünle duvar arasına sıkışmayacak şekilde yönlendirerek şebekeye bağlayın.

Ürünün yanma güvenilirliği için;

• Ark oluşturmaması için, ürün fişinin prize iyice sabitlendiğinden emin olun.
• Orijinal kablo dışında kesik veya hasarlı kablo ya da ara kablo kullanmayın.
• Ürün fişinin takıldığı prize su veya nem olmasına dikkat edin.

Ocağın yerleştirilmesi ve sabitlenmesi (Şekil 5-6-7-8)

• Kurulum yapılacak mobilyanın hazırlanmasından sonra ocağı ters çevirerek düz bir zemine koyun.
• Ocağın montajı sırasında ambalajla birlikte verilen sızdırmazlık contasını, cam dış kenarından 1-2 mm içeride olacak şekilde resim 5'te gösterildiği gibi ocağın etrafına

yapıştırın. Her iki ucunda ve cam ile conta arasında boşluk kalmadığından emin olun.

• Ürünle birlikte verilen montaj yaylarını, Şekil 6'da gösterildiği gibi alt muhafazadaki deliklerden geçirip vidalayarak ocağa sabitleyin. (Bazı modellerde, montaj yayları ürününüze montajı bir şekilde üretilmiş olabilir.)
• Ocağı tekrar çevirerek tezgaha hizalayın ve tezgaha yerleştirin. Ocak yaylar yardımıyla tezgaha yerleşip, ürününüz kolaylıkla sabitlenecektir.
• Ocak tezgaha yerleştirildiğinde, ocak ile tezgahın paralel olduğundan emin olun. Paralel olmadığı durumda ürünle verilen ek montaj kelepçelerini resim 8'de gösterildiği gibi bağlayın. Resim 8'de kelepçelerin takılabileceği yerler gösterilmiştir. (Kelepçelerin takılabileceği yerler ürün modeline göre değişkenlik gösterebilir. Ürününüzde bulunan montaj deliklerine göre bağlayabilirsiniz.) Uygun yerlere kelepçeleri takarak paralelliği sağlayın. Ürünle birlikte verilen kelepçe tipi ve adedi ürün modeline göre değişkenlik gösterebilir.

Ocak-fırın bağlantısının yapılması ve fırının yerleştirilip sabitlenmesi (Resim 9a-9b-10)

Fırının şebekeye elektrik bağlantısını yapın.

• Fırını iki ya da daha fazla kişi ile ortalayarak mobilyanın yarısına kadar sürün.
• Ocağınız vitroseramik ocak ise: Ocağın fırına bağlanacağı bir adet soketi ve topraklama kablosu bulunmaktadır. Resim 9a'da gösterildiği gibi soketi fırın üzerinde bulunan yuvasına renkleri eşleşecek şekilde bağlayın. Topraklama kablosunu da resim 9a'da gösterilen vida ile sabitleyin. Ocağınız indüksiyon ocak ise: Ocağın fırına bağlanacağı iki adet soket ve topraklama kablosu bulunmaktadır. Resim 9b'de gösterildiği gibi soketleri fırın üzerinde bulunan yuvasına takın. Topraklama kablosunu da resim 9b'de gösterilen vida ile sabitleyin.
• Fırını mobilyaya tamamen yerleştirin.
• Ürünü birlikte verilen vidaları kullanarak mobilyaya sabitleyin. (resim 10) Kurulum sonunda, vidaların gerektiği gibi sıkılmış olduğunu ve ürünün iyice sabitlendiğini kontrol edin. Ürünün kurulumu talimatlara uygun olarak

yapılmamış ve vidalar gerektiği gibi sıkılmamış ise, kullanım esnasında devrilme riski vardır.

Son kontrol

• Kurulum tamamlandıktan sonra, şebeke elektriğini açın.
• Ürünün ilk kullanımı için kullanma kılavuzunu okuyun.
• Ürünlerin fonksiyonlarını kontrol edin.

Ürünü yerinden tekrar çıkarmak

• Ürünün şebeke bağlantısını kesin.
• Fırının sabitleme vidalarını sökün.
• Ürünü iki ya da daha fazla kişi ile hafifçe kaldırıp yarıya kadar dışarı çekin.
• Fırın ve ocağın birbirlerine bağlantılarını ayırın.
• Fırını tamamen dışarı çıkarın.
• Ocağı ek kelepçeler ile sabitlenmiş ise önce kelepçe vidalarını sökün.
• Ocağın alt tarafından yukarı doğru iterek ocağı çıkarın.

• Ürünün yerleştirileceği yer ve elektrik tesisatı, ürünün sorumluluğu müşteriye aittir.
• Ürün, yerel elektrik yönetmeliklerine uygun şekilde monte edilmelidir. Ürünü monte etmeden önce, ürünle ilgili tüm malzemeleri ve belgeleri çıkarın ve üründe herhangi bir kusur olup olmadığını görsel olarak kontrol edin. Varsa, monte etmeyin.
• Kullanıcının montajdan sonra elektrik bağlantılarına erişemediğinden emin olun.
• Ürün ağırdır; ürünü her zaman en az iki kişiyle taşıyın. Kapılar veya raflar, cihazı kaldırmak veya taşımak için kullanılmamalıdır. Ürünün her iki tarafındaki kaldırma noktalarını kullanın. Taşıma sırasında dikkatli olun.

Taşıma ve montaj sırasında dikkatli olun.

• Montajdan önce, cihazın kurulacağı alandaki elektrik bağlantılarını kapatın.
• Fırının monte edileceği mobilyanın yüzeyleri ısıya dayanıklı olmalıdır (en az 100°C).
• Mobilyanın düzgün, yatay ve montajdan önce sağlam olduğundan emin olun.

Fırının monte edileceği mobilyanın iç kısmına ısı yalıtım bandı koymayın. Cihaz, dekoratif bir kapının arkasına monte edilmemelidir; aşırı ısınmayı önlemek için. Montaj şemalarında verilen ölçüler mm'dir.

Cihazın monte edileceği mobilyanın hazırlanması (Şema 2-3-4)

• Cihaz, perakende ağında önerilen yerlere montaj için tasarlanmıştır. Cihaz ile mutfak dolapları veya mobilyalar arasında güvenli bir boşluk bırakılmalıdır. (Şema 2-3)

Cihazın yerleştirileceği boş alan, çalışma tezgahının üzerinde, şema 2-3'te verilen ölçülere göre kesilmelidir. *Cihazın üzerinde bir aspiratör varsa, zemin yüzeyinden mobilyalara kadar 750 mm'lik bir mesafe bırakın.

• Cihazın üzerine bir aspiratör monte edilmişse, aspiratörün kullanım kılavuzunda açıklandığı gibi montaj yüksekliği için boşluk bırakın.

Mutfak dolapları arasındaki minimum mesafe, ocak tipine göre gereken havalandırmayı sağlamak için fırının genişliğine eşit olmalıdır. Gerekli havalandırmayı sağlamak için şekil 2'de gösterilen ölçülere göre açıklıklar oluşturulmalıdır. - Elektrik bağlantısı, şekil 2'deki A bölgesinde veya montaj alanının dışında olmalıdır. - Çalışma yüzeyinin yüksekliği en az 28 mm olmalıdır. (Şema 4a)

Havalandırma

• Havalandırma, cihazın ısıtma karakteristiklerinin bir parçasıdır. İlk kontrollerde sorun çıkmasa da, doğru serbest havalandırma boşlukları sağlanmadığında, uzun süreli kullanımda üretkenlikte azalma ve gürültü sorunları ortaya çıkabilir.
• Fırının alt kısmı ile üst duvar arasındaki minimum mesafe 15 mm olmalıdır (Şema 4b), böylece havalandırma sağlanır. Fırının yerleştirildiği mobilya gövdesinin tabanında 35x500 mm boyutlarında bir açıklık bırakılmalıdır. (Şema 2)

Cihazın montajı

Cihazın elektrik bağlantısı

• Ürünü yalnızca topraklı kontağa / topraklı prize bağlayın, "Teknik Özellikler" bölümünde belirtildiği gibi. Topraklama, transformatörsüz bir ürün kullanırken kalifiye bir elektrik teknisyeni tarafından yapılmalıdır. Şirketimiz, ürünün yerel yönetmeliklere uygun şekilde topraklanmamasından kaynaklanan sorunlardan sorumlu değildir. - Elektrik tesisatı üzerinde çalışmaya başlamadan önce ürünü şebeke bağlantısından ayırın. Elektrik çarpması tehlikesi vardır!
• Ürün, yalnızca yetkili ve kalifiye bir teknisyen tarafından elektrik şebekesine bağlanmalıdır. Garanti süresi yalnızca doğru kurulumdan sonra başlar. Üretici, yetkisiz kişiler tarafından yapılan hatalı kurulumdan kaynaklanan hasarlardan sorumlu değildir.
• Cihaz, şebeke bağlantısından tamamen ayrılabilecek şekilde monte edilmelidir. Ayırma, bir devre kesici ile sağlanmalıdır.

Sabit elektrik tesisatına, inşaat yönetmeliklerine uygun olarak bağlanmalıdır.

Zararlı yüzey, kullanıldığında kazanın yüzeyini tamamlar. Elektrik bağlantısının zararlı yüzeyle temas etmediğinden emin olun, aksi takdirde bağlantılar hasar görebilir. - Bağlantı kablosu gergin, bükülmüş veya cihazın üst kısmıyla temas halinde olmamalıdır. Cihazın bağlantı kablosunu kısaltabilir ve kablonun ısınması sonucu hasarı önleyebilirsiniz. Bağlantı kablosu hasarlıysa, kalifiye bir elektrik teknisyeni tarafından değiştirilmelidir. Aksi takdirde elektrik çarpması, kısa devre veya yangın riski vardır! - Bağlantı kablosu, kurulumdan sonra (ancak prize takılı değilken) açıkça erişilebilir olmalıdır. - Kablolama yaparken, ulusal/yerel elektrik yönetmeliklerine uymalı ve cihaz için uygun fiş ve priz kullanmalısınız. Ürünün sınırlı gücü, çıkıştaki / fiş ve prizdeki mevcut kapasiteyi aşıyorsa, ürünü doğrudan sabit elektrik tesisatına bağlamalısınız, fiş ve priz kullanmadan. - Sigortanın ürünle uyumlu olduğundan emin olun. Bağlantı, ulusal yönetmeliklere uygun olmalıdır. - Bağlantı verileri, ürün tip etiketindeki verilere uygun olmalıdır. Kazanın alt kısmındaki tip etiketini görebilir ve fırının tip etiketini görmek için fırın kapağını açabilirsiniz. Ürününüzün bağlantı kablosu, 'Teknik Özellikler' tablosundaki değerlere uygun olmalıdır.

• Ürün doğrudan bağlantıya bağlanacaksa: Bağlantı bloğundaki tüm kutupları ayıramıyorsanız, en az 3 mm kontak açıklığı olan bir ayırıcı (sigorta, hat sigortası, kaçak akım koruma cihazı, kontaktör) bağlanmalı ve bu ayırıcının tüm kutupları ürüne bitişik (üstünde değil) olmalıdır. Bu talimatlara uyulmaması, çalışma sorunlarına neden olabilir ve ürünün garantisini geçersiz kılabilir.
• Artık akım koruma cihazı önerilir.

Ürün bir kablo ile üretiliyorsa:

• Ürünün kablosunu bağlantıya bağlayın, aşağıda gösterildiği gibi: Bağlantı kablosu 3 damarlı ise, tek fazlı bağlantı için:
• (BRW/BLA) Kahverengi/Siyah = L (Faz)
• (BLU) Mavi = N (Nötr)
• (GR/YE) Yeşil/Sarı = (E) (Toprak)

Bağlantı kablosu 5 damarlı ise, üç fazlı bağlantı için:

• (BRW) Kahverengi = L1 (Faz)
• (BLA) Siyah = L2 (Faz)
• (GRE) Gri = L3 (Faz)
• (BLU) Mavi = N (Nötr)
• (GR/YE) 3eJenH / XbIπ npoBOdHnK = (E)

(3a3eMaBaHe)

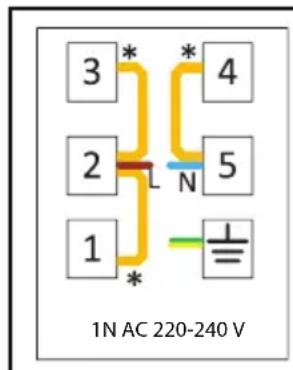

Ako npoDyKTbT ce npOn3Bexka 6e3 ka6eI:

3axpaHbuaT KabeI, KOTo e onpeJeIe H TexHueckaTa TaBnua Ha Ioma, Tp6Ba Da 6bDe Cbbp3aH KbM npOdykTa, KaTO cneDbATE NcHTpyKunTe. 3axpaHbuaT KabeI He Tp6Ba Da e No-DbNbr OT 2 M nopadn Cbo6paXeHna 3a 6e3OnacHOCT.

• OTBopeTe Kanaka Ha KIeMHn8 6JIOK C OTBePTKa.
• Пoctabete 3axpaHbuaиka6eI npe3 ka6eHaTata cko6a noT TepMnHaJa I ro 3akpenete KbM OCHOBHOT TAnO C INHTerpnpaHn BAHT Ha KOMNoHETa 3a 3aTaraHe Ha Ka6eNa. CbpxKeTe Ka6eJIte CnpoeI

• Me dén moct

Ako Baunr 3axpaHbau Ka6e Tn3 npoBODnK, 3a eHooa3Ho CBbp3BaHe:

-KaФЯВ/Черен L（Фа3a） - CnH = N (HeYTpaineH) -3eEN /XbNT npoBODnK = (E) (3a3emBaHe)

Ako BaunrT 3axpaHbau KabeI e Tn5 npoBODnK, 3a TpuFa3Ho CBbp3BaHe:

• KaΦaB = L1 (Φa3a)
• Yepen = L2 (Φa3a)
• CNB = L3 (Φa3a)
• CnH = N (nötr) -3eEN /XbNT iletken = (E) (topraklama)

İletkeni bağladıktan sonra, klemens kapağını kapatın. Kabloyu, ürünle temas etmeyecek ve ürün ile duvar arasında sıkışmayacak şekilde yönlendirerek sabitleyin.

Yangın riskini önleyin!

• Yangın riskini önlemek için tüm elektrik bağlantılarının güvenli ve sağlam olduğundan emin olun. Hasarlı veya yıpranmış kabloları kullanmayın.
• Sıcaklık ve nemin, elektrik bağlantısının bulunduğu yere ulaşmadığından emin olun.

Kotlonun yerleştirilmesi ve sabitlenmesi (Şema 5-6-7-8)

Cihazı kurulum için hazırladıktan sonra, kotloyu üst kısmıyla birlikte ters çevirin ve düz bir yüzeye yerleştirin.

Cihazla birlikte verilen izolasyonu, kotlonun etrafına, birleşim yerinin dış kenarından 1-2 mm içeride olacak şekilde yerleştirin (Şema 5). Tüp ile kapak arasında ve birleşim yeri ile izolasyon arasında boşluk kalmadığından emin olun. Cihazla birlikte verilen montaj vidalarını, kotlonun gövdesindeki deliklere denk gelecek şekilde takıp sıkın (Şema 6). (Bazı modellerde vidalar fabrikada takılı olabilir.) Kotloyu tekrar ters çevirin, altlığa yerleştirin ve ardından altlığın üzerine yerleştirin. Bulgar sobası, yaylar sayesinde çalışma yüzeyine oturmalı ve kolayca sökülüp takılabilmelidir. - Sobayı altlığa yerleştirirken kotlonun ve altlığın hizalı olduğundan emin olun. Paralel değilse, cihazla birlikte verilen montaj braketlerini Şema 8'de gösterildiği gibi sıkın. Şekil 8, braketlerin montajı için olası yerleri gösterir. (Braketlerin takılabileceği yerler ürün modeline göre değişebilir. Kotlonun montaj deliklerini buna göre sıkabilirsiniz.) Uygun yerlere braketleri takarak uyumu sağlayın. Ürünle birlikte verilen braket sayısı modele göre değişebilir.

Kotlo-fırın bağlantısının yapılması ve fırının sabitlenmesi (Şema 9a-9b-10)

Fırını elektrikli ocakla bağlamak için, fırını dolabın yarısına kadar çekin ve iki elle ortalamak için itin.

Kotlonuz yerleşikse: Kotlo kontağı ve topraklama kablosu fırına bağlanmalıdır. Şema 9a'da gösterildiği gibi, kontağı fırındaki yuvasına, renklerine uygun şekilde takın.

Topraklama kablosunu Şema 9a'da gösterilen vidayla sıkın.

Bağlantı kablosunu ve topraklama kablosunu fırına bağlamak için: Şekil 9'da gösterildiği gibi, topraklama kablosunu fırının soketine takın. Topraklama kablosunu Şekil 9'da gösterilen vidayla sabitleyin. Fırını duvara kadar itin. Fırını mobilyalara verilen vidalarla sabitleyin. (Şema 10) Kurulumun sonunda, tüm vidaların iyice sıkıldığını ve ürünün düzgün şekilde sabitlendiğini kontrol edin. Fırın talimatlara uygun şekilde monte edilmezse ve vidalar iyice sıkılmazsa, kullanım sırasında devrilme riski vardır.

Kurulum sonrası kontrol

Montajdan sonra cihazı açın. Kullanım kılavuzunu okuyun ve ilk kullanım için hazırlayın. Cihazın fonksiyonlarını kontrol edin.

Cihazın sökülmesi

Cihazı elektrik prizinden çıkarın. Fırının bağlantı vidalarını gevşetin. Fırını, alt kısmından tutarak çıkarın. Fırını ve kazanı çıkarın. Fırını yukarı doğru çekerek çıkarın. Bağlantı vidaları sıkışmışsa, önce vidaları gevşetin. Kazanı, kazanın altından yukarı doğru iterek çıkarın.
