MANUAL DE UTILIZADOR BBUM12320XPE BEKO

• O produto deve ser instalado por uma pessoa qualificada de acordo com as normas em vigor. O fabricante não se responsabiliza por danos decorrentes de procedimentos efetuados por pessoas não autorizadas que também podem anular a garantia.

• A preparação da localização e da instalação elétrica do produto é da responsabilidade do cliente.

• O produto deve ser instalado de acordo com todas as normas elétricas locais.

• Antes de instalar o produto, retire todos os materiais e documentos nele e verifique visualmente se o produto tem algum defeito. Em caso afirmativo, não o instale.

• Assegurar que o utilizar não alcança as ligações elétricas após a instalação.

• O produto é pesado, o transporte do produto deve ser feito pelo menos por duas pessoas.

• A porta e/ou a pega não devem ser utilizadas para levantar ou deslocar o aparelho. Utilize os espaços de elevação de ambos os lados do produto. Use sempre luvas de proteção durante o transporte e a instalação.

• Desligue as ligações elétricas na área a instalar antes da instalação.

• As superfícies do mobiliário em que o forno deve ser instalado devem ser resistentes ao calor (no mínimo 100 °C).

• Assegurar que o móvel está na posição reta, horizontal e que é fixado antes da instalação do aparelho.

• Não instale tiras de isolamento térmico no interior do mobiliário onde o forno deve ser instalado.

• O aparelho não deve ser instalado atrás de uma porta decorativa para evitar o sobreaquecimento.

• As dimensões dadas nos diagramas de instalação estão em mm.77 Preparação do móvel onde o aparelho deverá ser instalado (Figuras 2-3-4)

• O aparelho destina-se para instalação em bancadas disponíveis comercialmente. Deve ser mantida uma distância segura entre o aparelho e as paredes da cozinha ou os móveis. (Figura 2-3)

• O espaço na bancada onde o aparelho deverá ser colocado deve ser cortado de acordo com as dimensões dadas na figura 2-3.

• * Se o aparelho não tiver exaustor, deve permitir uma distância de 750 mm desde a superfície da placa até ao móvel.

• Se for instalada uma carcaça/exaustor por cima do aparelho, permitir uma distância para a altura da instalação conforme descrito no manual de funcionamento da carcaça/exaustor.

• ** A distância mínima entre os armários deverá ser igual à largura da placa.

• Para proporcionar a ventilação necessária na parte de trás do mobiliário da cozinha, devem ser criadas aberturas nas dimensões mostradas na figura 2.

• A ligação elétrica deve estar na zona A na figura 2 ou fora do local de instalação.

• A espessura da bancada deverá ser pelo menos de 28 mm. (Figura 4a) Ventilação

• A ventilação afeta diretamente o desempenho do aquecimento do aparelho. Ainda que não seja detetado qualquer problema nas primeiras inspeções, as preocupações do cliente podem ocorrer devido à perda de desempenho enquanto estiver a cozinhar durante longos períodos quando as folgas de ventilação corretas não forem providenciadas.

• Deverá ser permitida uma distância de 15 mm entre a superfície inferior da placa e a parede superior do forno (Figura 4b) para permitir a ventilação adequada. Adicionalmente, deverá ser deixada uma secção cruzada com as dimensões de 35x500 mm na base da estrutura do móvel onde o forno vai ser colocado. (Figura 2) Instalação do aparelho Ligação do aparelho à alimentação elétrica

• Ligue o produto apenas a uma tomada/ linha ligada à terra com a tensão e proteção, conforme especificado nas “Especificações Técnicas”. Tenha a instalação de ligação à terra feita por um eletricista qualificado durante a utilização do produto com ou sem transformador. A nossa empresa não se responsabiliza por quaisquer problemas decorrentes do facto de o produto não ser ligado à terra de acordo com os regulamentos locais.

• Antes de iniciar qualquer trabalho na instalação elétrica, desligue o produto da alimentação elétrica. Existe o risco de choque elétrico!

• O produto só deve ser ligado à rede elétrica por uma pessoa autorizada e qualificada. O fabricante não se responsabiliza por danos decorrentes de procedimentos efetuados por pessoas não autorizadas.

• O aparelho deve ser instalado de modo a que possa ser completamente desligado da rede elétrica. A separação deve ser proporcionada por um interruptor incorporado na instalação elétrica fixa, de acordo com as normas de construção.

• A superfície traseira do forno e a superfície inferior da placa ficam quentes quando estão a ser utilizados. Assegurar que a ligação elétrica não entra em contacto com a superfície traseira, caso contrário as ligações podem ficar danificadas.

• O cabo de ligação não pode ser esmagado, dobrado ou comprimido ou entrar em contacto com partes quentes dos aparelhos. Pode provocar um curto- circuito nos aparelhos e incendiarem-se em resultado da fusão do cabo. Se o cabo de alimentação estiver danificado, deve ser substituído por um eletricista qualificado. Caso contrário, Existe um risco de choque elétrico ou de incêndio!

• A ficha do cabo de alimentação deve estar facilmente acessível depois da instalação (mas não por cima das zonas de aquecimento).

• Quando estiver a fazer as ligações, devem ser cumpridos os regulamento nacionais/ locais e deve ser usada uma tomada/linha78 e uma fica adequadas para os aparelhos. Se os limites de energia do produto excederem a capacidade de carga de corrente da ficha e da tomada/linha, deve ligar o produto diretamente à instalação elétrica fixa sem usar a ficha e a tomada/ linha.

• Assegurar que a classificação dos fusíveis é compatível com o produto.

• A ligação tem de cumprir com os regulamentos nacionais.

• Os dados da fonte de alimentação elétrica têm de corresponder aos dados especificados na etiqueta do tipo do produto. Pode ver a etiqueta do tipo da placa na parte inferior da placa e abrir a porta do forno para ver a etiqueta do tipo do mesmo.

• O cabo de alimentação do seu produto deve estar em conformidade com os valores da tabela “Especificações Técnicas”.

• Se o produto for ligado diretamente à alimentação: Se não for possível desligar todos os polos da alimentação, deve ser ligada uma unidade de desconexão com pelo menos 3 mm de desconexão (fusíveis, interruptores de segurança de linha, contactos) e todos os polos desta unidade de desconexão devem estar adjacentes ao (não acima) do produto de acordo com as diretivas do IEE. O não cumprimento desta instrução pode causar problemas operacionais e invalidar a garantia do produto.

• Recomenda-se proteção adicional por um disjuntor de corrente residual. Se o produto for produzido com cabo:

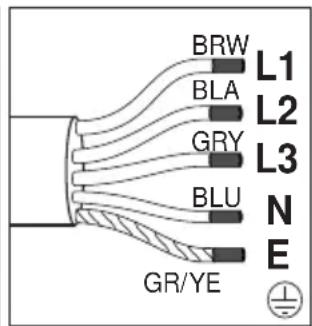

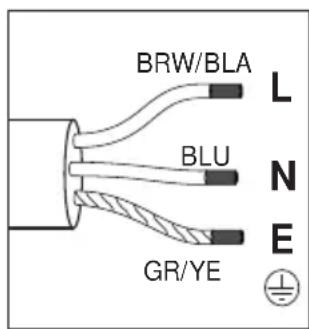

• Ligar o cabo do produto à fonte de alimentação conforme indicado abaixo: Se o seu tipo do cabo de alimentação for do tipo 3 condutores, para ligação monofásica: - (BRW/BLA) Castanho/Preto = L (Fase) - (BLU) Azul = N (Neutro) - (GR/YE) Fio Verde/amarelo = (E) (Terra) Se o seu tipo do cabo de alimentação for do tipo 5 condutores, para ligação trifásica: - (BRW) Castanho = L1 (Fase) - (BLA) Preto = L2 (Fase) - (GRE) Cinzento = L3 (Fase) - (BLU) Azul = N (Neutro) - (GR/YE) Fio Verde/amarelo = (E) (Terra) 1 N AC 220-240 V BRW/BLA

BLU GR/YE BRW BLA GRY Se o produto for produzido sem cabo: Tem de ser ligado ao produto um cabo de alimentação que esteja definido na tabela técnica seguindo as seguintes instruções. O cabo de alimentação não deve ter mais de 2 metros de comprimento devido a motivos de segurança.

• Abrir o a tampa do bloco terminal com uma chave de fendas.

• Inserir o cabo de alimentação através do grampo do cabo por baixo do terminal e fixar o mesmo à estrutura principal com o parafuso integrado no componente de grampeamento do cabo.

• Ligar os cabos de acordo com o esquema fornecido.

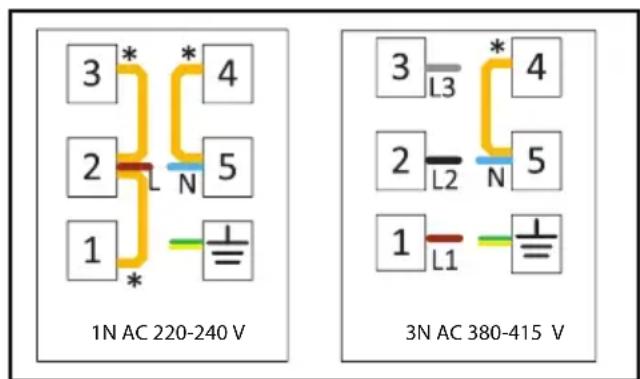

• Copper bridge (EN) 1N AC 220-240 V 3N AC 380-415 V *Ponte de bronze Se o seu tipo do cabo de alimentação for do tipo 3 condutores, para ligação monofásica: - Castanho/preto = L (Fase) - Azul = N (Neutro) - Fio Verde/amarelo = (E) (Terra) Se o seu tipo do cabo de alimentação for do tipo 5 condutores, para ligação trifásica: - Castanho = L1 (Fase) - Preto = L2 (Fase) - Cinzento = L3 (Fase) - Azul = N (Neutro) - Fio Verde/amarelo = (E) (Terra)

• Depois de completar as ligações dos fios, fechar a tampa do bloco terminal.

• Ligar o cabo de alimentação à fonte de alimentação encaminhado o mesmo de79 modo a que não entre em contacto com o produto e que não fique comprimido entre o produto e a parede. Prevenção contra possível risco de incêndio!;

• Assegurar que todas as ligações elétricas são seguras e estão fixadas para evitar o risco de formação de arco.

• Não usar cabos cortados ou cabos de extensão danificados.

• Assegurar que líquidos ou humidade não estão acessíveis para o ponto de ligação elétrica. Colocação e fixação da placa (Figuras 5-6-7-8)

• Depois de preparar o local de instalação dos aparelhos, voltar a placa ao contrário e colocá-la sobre uma superfície plana.

• Fixar a junta de vedação fornecida com o aparelho ao redor da placa, de modo a que fique 1-2 mm dentro da borda exterior do vidro, conforme mostrado na Figura 5. Assegurar que nenhuma folga é deixada entre as duas extremidades e entre o vidro e a junta.

• Aparafusar e prender as molas de instalação fornecidas com o aparelho engatando-as no seu local na estrutura inferior da placa, conforme mostrado na Figura 6. (Em alguns modelos, estas molas podem ser fixadas ao aparelho à saída da fábrica.)

• Voltar a placa novo e alinhá-la com a bancada e, em seguida, colocá-la na bancada. A placa deve ser colocada na bancada graças às molas e deve ser facilmente fixada.

• Assegurar que a placa e a bancada estão paralelas ao colocar a placa na bancada. Quando não estiver em paralelo, ligar os grampos de instalação adicionais fornecidos com o aparelho, conforme mostrado na Figura 8. A Figura 8 mostra os possíveis locais de instalação dos grampos. (A localização onde os grampos podem ser fixados pode variar dependendo do modelo do produto. Pode ligar de acordo com os orifícios de montagem na sua placa.) Assegurar que estão paralelas fixando os grampos nas localizações apropriadas. O tipo e a quantidade de grampos fornecidos com o produto pode variar dependendo do modelo do produto. Fazer a ligação placa-forno e colocar e fixar o forno (Figura 9a-9b-10)

• Ligar o forno à fonte de alimentação.

• Deslizar o forno centrado com pelo menos duas pessoas para dentro do armário até ao meio.

• Se o seu tipo de fogão for vitrocerâmico: A placa tem uma tomada e um cabo terra para serem ligados ao forno. Conforme mostrado na figura 9a ligar a tomada na entrada respetiva no forno de modo que as cores coincidam. Fixar o cabo de terra com um parafuso conforme mostrado na figura 9a.

• Se o seu tipo de placa for de indução: A placa tem duas tomadas e um cabo de ligação à terra para ligar ao forno. Conforme mostrado na figura 9b, conecte os soquetes à sua ranhura no forno. Fixe o cabo de aterramento com o parafuso mostrado na figura 9b.

• Colocar o forno totalmente dentro do armário

• Fixar o forno ao móvel usando os parafusos fornecidos. (Figura 10)

• No final da instalação, verificar se os parafusos estão corretamente apertados e se o produto está firmemente fixado. Se o forno não for instalado de acordo com as instruções e os parafusos não forem devidamente apertados, existe o risco de o mesmo cair durante a utilização. Verificação final

• Depois de concluir a instalação, ligar à fonte de alimentação.

• Ler o manual do utilizador antes da primeira utilização do aparelho.

• Verificar as funções dos aparelhos. Remover os aparelhos

• Desligar os aparelhos da fonte de alimentação.

• Desaparafusar os parafusos de fixação do forno.

• Puxar o forno para fora com pelo menos duas pessoas para fora do armário até ao meio.

• Desligar p forno e a placa.

• Puxar totalmente para fora.
