Typ výrobku	Sklokeramická alebo indukčná varná doska so vstavanou rúrou
Rozmery varnej dosky	Približne 560 x 490 mm (podľa pracovnej dosky)
Rozmery rúry	Približne 595 x 595 x 550 mm (Š x V x H)
Celková hmotnosť	Približne 50 kg (potvrdiť podľa modelu)
Elektrické napájanie	Jednofázové 230 V alebo trojfázové 400 V, 50/60 Hz
Maximálny výkon	Približne 9,5 kW (varná doska + rúra)
Typ varného miesta	Sklokeramické alebo indukčné varné miesta (podľa verzie)
Počet varných miest	4
Funkcie rúry	Tradičné pečenie, teplovzdušné pečenie, gril, rozmrazovanie, pyrolýzne čistenie (podľa modelu)
Objem rúry	Približne 65 litrov
Vnútorné osvetlenie	Áno, halogénová lampa
Dvierka rúry	Dvierka s úplným otváraním s odnímateľným sklom na čistenie
Materiál	Sklokeramika (doska), nehrdzavejúca oceľ (rúra)
Čistenie	Varná doska: čistič na sklokeramiku; Rúra: vlhké utieranie alebo pyrolýza
Detská bezpečnosť	Zámok tlačidiel a bezpečnostné dvierka
Automatické vypnutie	Áno, po naprogramovanom čase
Indikátor zvyškového tepla	Áno
Inštalácia	Vstavaná, vyžaduje kvalifikovaného elektrikára
Opraviteľnosť	Náhradné diely dostupné cez autorizovaný servis Beko
Záruka	2 roky (v závislosti od všeobecných podmienok)

Často kladené otázky - BBUS13320XE BEKO

Aké sú rozmery potrebného výrezu v pracovnej doske?

Rozmery výrezu sú uvedené v inštalačnom manuáli (obrázok 2-3). Vo všeobecnosti je pre tento model potrebný výrez približne 560 x 490 mm pre varnú dosku.

Môžem si spotrebič nainštalovať sám?

Inštaláciu musí vykonať kvalifikovaný odborník v súlade s platnými predpismi. Neodborná inštalácia môže poškodiť spotrebič a zrušiť záruku.

Aký typ napájacieho kábla je potrebný?

Kábel musí byť v súlade s technickými údajmi (pozri výrobný štítok). Pre jednofázové pripojenie použite 3-žilový kábel (fáza, nulový vodič, uzemnenie). Pre trojfázové pripojenie 5-žilový kábel. Prierez kábla musí byť prispôsobený výkonu.

Ako pripojiť varnú dosku k rúre?

Varná doska je dodávaná so zástrčkou a uzemňovacím káblom. Zapojte zástrčku do príslušnej štrbiny na zadnej strane rúry (obrázok 9a alebo 9b) a uzemnite kábel pomocou priloženej skrutky.

Čo robiť, ak rúra nevykuruje správne?

Najprv skontrolujte, či je spotrebič správne zapojený a či nevypol istič. Uistite sa, že zadné vetranie nie je zablokované. Ak problém pretrváva, kontaktujte zákaznícky servis.

Ako čistiť sklokeramickú varnú dosku?

Použite špeciálny čistič na sklokeramiku a mäkkú handričku. Vyhnite sa abrazívnym špongiám. Spálené zvyšky je možné po vychladnutí odstrániť vhodnou škrabkou.

Má rúra pyrolýzne čistenie?

Podľa modelu niektoré rúry Beko obsahujú funkciu pyrolýzy. Skontrolujte v návode na používanie, či je váš model vybavený touto funkciou.

Ako aktivovať detskú bezpečnosť?

Detská bezpečnosť sa zvyčajne aktivuje podržaním tlačidla zámku na niekoľko sekúnd. Presný postup nájdete v príslušnej časti návodu.

Akú bezpečnostnú vzdialenosť musím dodržať medzi varnou doskou a hornými skrinkami?

Ak spotrebič nie je vybavený digestorom, zabezpečte aspoň 750 mm medzi varnou plochou a hornou skrinkou. Ak je digestor, postupujte podľa jeho pokynov.

Kde nájdem náhradné diely pre tento model?

Náhradné diely sú dostupné u autorizovaných predajcov Beko a v servisných strediskách. Pri objednávke dielov použite číslo modelu BBUS13320XE.

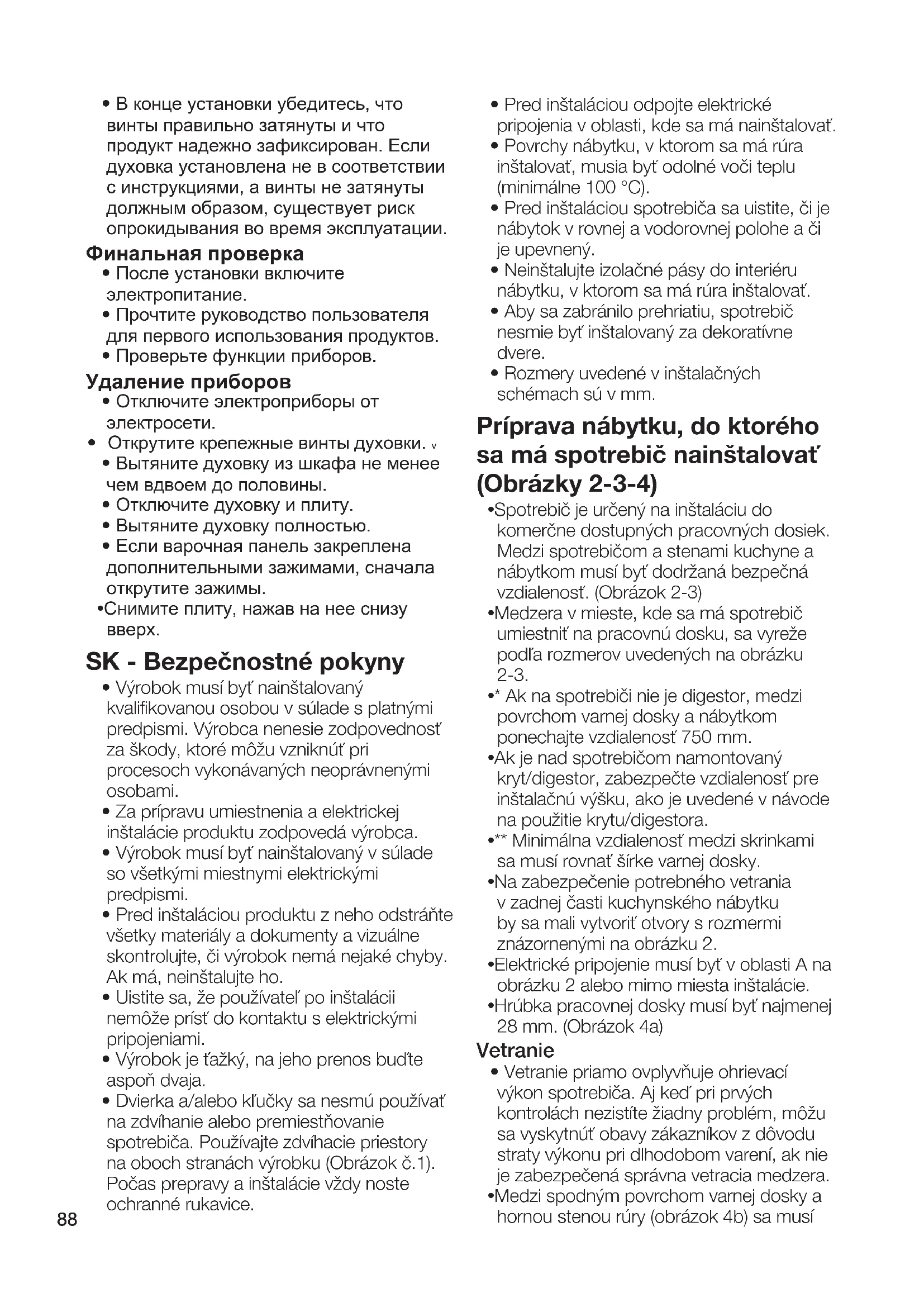

NÁVOD NA OBSLUHU BBUS13320XE BEKO

- Výrobok musí byť nainštalovaný kvalifikovanou osobou v súlade s platnými predpismi. Výrobca nenesie zodpovednosť za škody, ktoré môžu vzniknút pri procesoch vykonávaných neoprávnenými osobami.

- Za prípravu umiestnenia a elektrickej inštalácie produktu zodpovedá výrobca.

- Výrobok musí byť nainštalovaný v súlade so všetkými miestnymi elektrickými predpismi.

- Pred inštaláciou produktu z neho odstráňte všetky materiály a dokumenty a vizuálne skontrolujte, či výrobok nemá nejaké chyby. Ak má, neinštalujte ho.

- Uistite sa, že používatel' po inštalácii nemôže príst do kontaktu s elektrickými pripojeniami.

- Dvierka a/alebo kl'učky sa nesmú používať na zdvíhanie alebo premiestňovanie spotrebiča. Používajte zdvíhacie priestory na oboch stranách výrobku (Obrázok č.1). Počas prepravy a inštalácie vždy noste ochranné rukavice.

- Pred inštaláciou odpojte elektrické pripojenia v oblasti, kde sa má nainštalovať.

- Povrchy nábytku, v ktorom sa má rúra inštalovať, musia byť odolné voči teplu (minimálne 100 °C).

- Pred inštaláciou spotrebiča sa uistite, či je nábytok v rovnej a vodorovnej polohe a či je upevnený.

- Neinštalujte izolačné pásy do interiéru nábytku, v ktorom sa má rúra inštalovať.

- Aby sa zabránilo prehriatiu, spotrebič nesmie byť inštalovaný za dekoratívne dvere.

- Rozmery uvedené v inštalačných schémach sú v mm.

Príprava nábytku, do ktorého sa má spotrebič nainštalovat' (Obrázky 2-3-4)

- Spotrebič je určený na inštaláciu do komerčne dostupných pracovných dosiek. Medzi spotrebičom a stenami kuchyne a nábytkom musí byť dodržaná bezpečná vzdialenosť. (Obrázok 2-3)

- Medzera v mieste, kde sa má spotrebič umiestniť na pracovnú dosku, sa vyreže podľa rozmerov uvedených na obrázku 2-3.

- Ak na spotrebiči nie je digestor, medzi povrchom varnej dosky a nábytkom ponechajte vzdialenost' 750 mm.

- Ak je nad spotrebičom namontovaný kryt/digestor, zabezpečte vzdialenost' pre inštalačnú výšku, ako je uvedené v návode na použitie krytu/digestora.

•** Minimálna vzdialenost' medzi skrinkami sa musí rovnat' šírke varnej dosky.

- Na zabezpečenie potrebného vetrania v zadnej časti kuchynského nábytku by sa mali vytvorit otvory s rozmermi znázornenými na obrázku 2.

- Elektrické pripojenie musí byť v oblasti A na obrázku 2 alebo mimo miesta inštalácie.

- Hrúbka pracovnej dosky musí byť najmenej 28 mm. (Obrázok 4a)

Vetranie

- Vetranie priamo ovplyvňuje ohrievací výkon spotrebiča. Aj ked' pri prvých kontrolách nezistíte žiadny problém, môžu sa vyskytnúť obavy zákazníkov z dôvodu straty výkonu pri dlhodobom varení, ak nie je zabezpečená správna vetracia medzera.

- Medzi spodným povrchom varnej dosky a hornou stenou rúry (obrázok 4b) sa musí

dodržať minimálna vzdialenosť 15 mm, aby sa zabezpečilo dostatočné vetranie. Ďalej musí byť v spodnej časti krytu nábytku, kde je umiestnená rúra, ponechaný prierez s rozmermi 35 x 500 mm. (Obrázok 2)

Inštalácia spotrebiča

Pripojenie spotrebiča k elektrickému napájaniu

- Výrobok pripájajte iba k uzemnenej zásuvke/káblu s napätím a ochranou, ako je uvedené v časti „Technické údaje“. Pri používaní výrobku s transformátorom alebo bez neho nechajte uzemňovaciu inštaláciu vykonať kvalifikovaným elektrikárom. Naša spoločnosť nezodpovedá za žiadne problémy, ktoré vzniknú v dôsledku toho, že výrobok nie je uzemnený v súlade s miestnymi predpismi.

- Výrobok musí pripojit' k sietovému napájaniu iba oprávnená a kvalifikovaná osoba. Záručná doba výrobku začína až po správnej inštalácii. Výrobca nenesie zodpovednosť za škody, ktoré môžu vzniknúť pri procesoch vykonávaných neoprávnenými osobami.

- Spotrebič musí byť nainštalovaný tak, aby ho bolo možné úplne odpojit' od sieťového napájania. Odpojenie musí byť zabezpečené spínačom zabudovaným do pevnej elektrickej inštalácie podľa stavebných predpisov.

- Zadný povrch rúry na pečenie a spodný povrch varnej dosky sa pri používaní zahrievajú. Dbajte na to, aby elektrické vedenia neprišli do kontaktu so zadným povrchom, inak by sa mohli poškodit.

- Pripojovací kábel nesmie byť upnutý, ohnutý alebo uviaznutý, ani príst do styku s horúcimi častami prístroja. Môže dôjst k skratu a vznieteniu spotrebiča v dôsledku roztavenia kábla. Ak je napájací kábel poškodený, musí byť vymenený kvalifikovaným elektrikárom. V opačnom prípade hrozí riziko zásahu elektrickým prúdom, skrat alebo požiar!

- Zástrčka napájacieho kábla musí byť po inštalácii l'ahko prístupná (nie však nad varnou doskou).

- Pri zapojovaní musíte dodržiavať národné/miestne elektrické predpisy a používať zásuvku/kábel a zástrčku vhodnú pre dané spotrebiče. Ak limity napájania produktu presahujú prúdovú kapacitu zástrčky a zásuvky, musíte produkt pripojiť priamo k pevnej elektrickej inštalácii bez použitia zástrčky a zásuvky.

- Pripojenie musí byť v súlade s národnými predpismi.

- Údaje o sietovom napájaní musia zodpovedať údajom uvedeným na typovom štítku výrobkov. Na spodnej časti varnej dosky môžete vidieť typový štítok varnej dosky a po otvorení dvierok rúry sa môžete vidieť typový štítok rúry.

- Ak bude produkt pripojený priamo k napájaciemu zdroju: Ak nie je možné odpojit' všetky póly napájacieho napätia, musí byť pripojená odpojovacia jednotka s kontaktnou vzdialenost'ou minimálne 3 mm (poistky, bezpečnostné spínače, stýkače) a všetky póly tejto odpojovacej jednotky musia byť v blízkosti (nie však vyššie) produkt v súlade so smernicami IEE. Nedodržanie tohto pokynu môže spôsobit' prevádzkové problémy a stratit' platnosť záruky výrobku.

- Odporúča sa dodatočná ochrana pomocou ističa zvyškového prúdu.

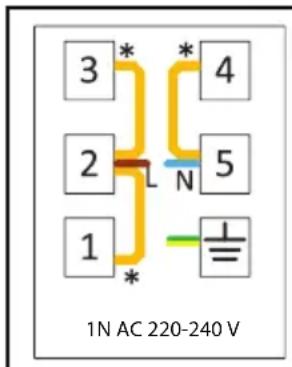

- Pripojte kábel produktu na napájanie podľa pokynov uvedených nižšie:

Napájací kábel, definovaný v technickej tabul'ke domov, sa musí pripojit' k produktu podl'a pokynov. Napájací kábel nesmie byt' z bezpečnostných dôvodov dlhší ako 2 m.

• Otvorte kryt svorkovnice pomocou skrutkovača.
• Zasuňte napájací kábel cez káblovú svorku pod svorku a pripevnite ju k telu pomocou integrovanej skrutky na kábli.
• Pripojte kable podľa dodanej schémy.

*Medené premostenie

Prevencia pred možným rizikom požiaru!;

• Uistite sa, že sú všetky elektrické spoje bezpečné a pevné, aby ste predišli riziku vzniku elektrického oblúka.
• Nepoužívajte poškodené alebo predlžovacie káble.
• Zaistite, aby k miestu elektrického pripojenia nemohla preniknút' kvapalina alebo vlhkost'.

Umiestnenie a zaistenie varnej dosky (obrázky 5-6-7-8)

• Po príprave miesta na inštaláciu spotrebiča otočte varnú dosku hore dnom a položte ju na rovný povrch.
• Na varnú dosku pripevnite tesnenie dodané so spotrebičom tak, aby bolo 1 – 2 mm vo vnútri vonkajšej hrany skla, ako je znázornené na obrázku 5. Dbajte na to, aby medzi obidvoma koncami a medzi sklom a tesnením nezostala medzera.
• Zaskrutkujte a zaistite inštalačné pružiny dodané so spotrebičom tak, že ich zasuniete do ich lôžka na spodnom kryte varnej dosky, ako je znázornené na obrázku 6. (Tieto pružiny môžu byť v niektorých modeloch pripevnené k spotrebiču už z výroby.)
• Varnú dosku opäť otočte, zarovnajte ho s pracovnou doskou a potom ho položte na pracovnú dosku. Varná doska sa umiestni na pracovnú dosku vďaka pružinám a dá sa l’ahko zaistiť.
• Pri umiestňovaní varnej dosky na pracovnú dosku sa uistite, že varná doska a pracovná doska sú rovnobežné. Ak nie sú rovnobežné, pripojte d'alšie inštalačné svorky dodané so spotrebičom, ako je znázornené na obrázku 8. Obrázok 8 zobrazuje možné umiestnenia svoriek. (Miesta, kde je možné pripevnit svorky, sa môžu líšit' v závislosti od modelu produktu. Môžete sa pripojiť podl'a montážnych otvorov na vašej varnej doske.) Zaistite rovnobežnosť pripojením svoriek na príslušné miesta. Typ a množstvo svoriek dodávaných s produktom sa môže líšit' v závislosti od modelu produktu.

Vytvorenie spojenia varnej dosky s rúrou a umiestnenie a upevnenie rúry (Obrázok 9a-9b-10-11)

•Pripojte rúru k elektrickej sieti.

- Zasuňte rúru na pečenie s najmenej dvoma osobami do skrinky až do polovice.

- Ak je vaša varná doska izoterapeutická:

Varná doska má zásuvku a uzemňovací kábel na pripojenie k rúre. Ako je znázornené na obrázku 9a, pripojte zásuvku k jej slotu na rúre tak, aby sa farby zhodovali. Uzemňovací kábel pripevnite pomocou skrutky znázornenej na obrázku 9a.

- Ak je váš typ varnej dosky indukčný:

•Rúru vložte úplne do skrinky.

- Ak je váš výrobok vybavený teleskopickou kol'ajnicou, musí mať sklon k zadnej časti rúry sklon najmenej 0,3 stupne, aby teleskopické kol'ajničky správne fungovali. Na tento účel po umiestnení výrobku na nábytok umiestnite vodováhu na teleskopickú kol'ajnicu, ako je znázornené na obrázku 10, a uistite sa, že uhol sklonu smerom k zadnej časti rúry je najmenej 0,3 stupne.

- Rúru pripevnite k nábytku pomocou dodaných skrutiek. (Obrázok 11)

- Na konci inštalácie skontrolujte, či sú skrutky správne utiahnuté a či je produkt pevne pripevnený. Ak rúra nie je nainštalovaná v súlade s pokynmi a skrutky nie sú správne utiahnuté, existuje riziko prevrátenia počas používania.

Záverečná kontrola

- Po inštalácii zapnite napájanie.

- Prečítajte si užívatel'skú príručku pre prvé použitie spotrebičov.

- Skontrolujte funkcie spotrebičov.

- Odskrutkujte upevňovacie skrutky rúry na pečenie. v

- Rúru s najmenej dvoma osobami vytiahnite zo skrinky do polovice.

- Odpojte rúru a varnú dosku.

• Rúru úplne vytiahnite.

- Varnú dosku vyberte zatlačením smerom nahor od spodnej časti dosky.
