KASUTUSJUHEND BBUS13320XE BEKO

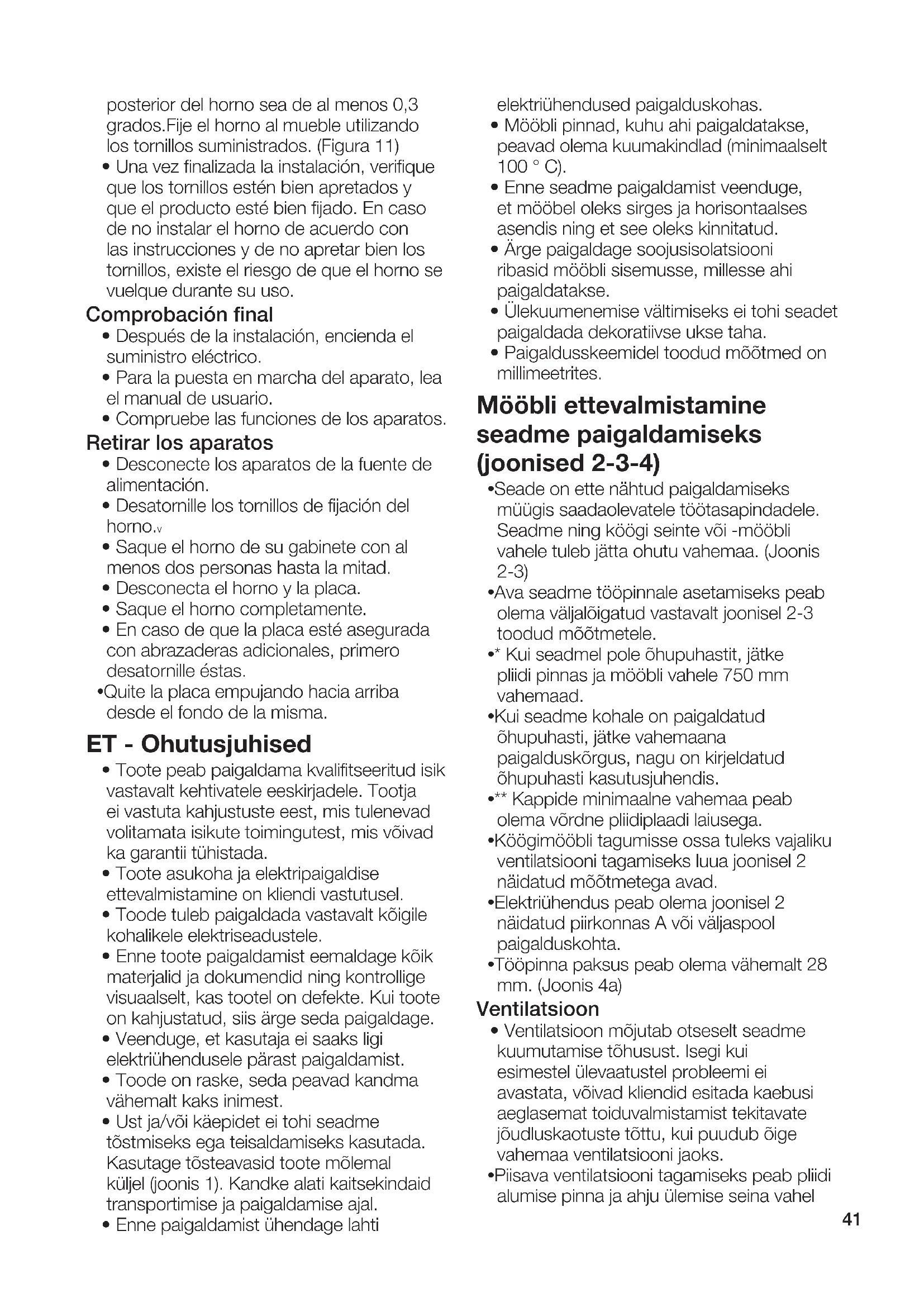

• Toote peab paigaldama kvalifitseeritud isik vastavalt kehtivatele eeskirjadele. Tootja ei vastuta kahjustuste eest, mis tulenevad volitamata isikute toimingutest, mis võivad ka garantii tühistada.

• Toote asukoha ja elektripaigaldise ettevalmistamine on kliendi vastutusel.

• Toode tuleb paigaldada vastavalt kõigile kohalikele elektriseadustele.

• Enne toote paigaldamist eemaldage kõik materjalid ja dokumendid ning kontrollige visuaalselt, kas tootel on defekte. Kui toote on kahjustatud, siis ärge seda paigaldage.

• Veenduge, et kasutaja ei saaks ligi elektriühendusele pärast paigaldamist.

• Toode on raske, seda peavad kandma vähemalt kaks inimest.

• Ust ja/või käepidet ei tohi seadme tõstmiseks ega teisaldamiseks kasutada. Kasutage tõsteavasid toote mõlemal küljel (joonis 1). Kandke alati kaitsekindaid transportimise ja paigaldamise ajal.

• Enne paigaldamist ühendage lahti elektriühendused paigalduskohas.

• Mööbli pinnad, kuhu ahi paigaldatakse, peavad olema kuumakindlad (minimaalselt 100 ° C).

• Enne seadme paigaldamist veenduge, et mööbel oleks sirges ja horisontaalses asendis ning et see oleks kinnitatud.

• Ärge paigaldage soojusisolatsiooni ribasid mööbli sisemusse, millesse ahi paigaldatakse.

• Ülekuumenemise vältimiseks ei tohi seadet paigaldada dekoratiivse ukse taha.

• Paigaldusskeemidel toodud mõõtmed on millimeetrites. Mööbli ettevalmistamine seadme paigaldamiseks (joonised 2-3-4)

• Seade on ette nähtud paigaldamiseks müügis saadaolevatele töötasapindadele. Seadme ning köögi seinte või -mööbli vahele tuleb jätta ohutu vahemaa. (Joonis 2-3)

• Ava seadme tööpinnale asetamiseks peab olema väljalõigatud vastavalt joonisel 2-3 toodud mõõtmetele.

• * Kui seadmel pole õhupuhastit, jätke pliidi pinnas ja mööbli vahele 750 mm vahemaad.

• Kui seadme kohale on paigaldatud õhupuhasti, jätke vahemaana paigalduskõrgus, nagu on kirjeldatud õhupuhasti kasutusjuhendis.

• ** Kappide minimaalne vahemaa peab olema võrdne pliidiplaadi laiusega.

• Köögimööbli tagumisse ossa tuleks vajaliku ventilatsiooni tagamiseks luua joonisel 2 näidatud mõõtmetega avad.

• Elektriühendus peab olema joonisel 2 näidatud piirkonnas A või väljaspool paigalduskohta.

• Tööpinna paksus peab olema vähemalt 28 mm. (Joonis 4a) Ventilatsioon

• Ventilatsioon mõjutab otseselt seadme kuumutamise tõhusust. Isegi kui esimestel ülevaatustel probleemi ei avastata, võivad kliendid esitada kaebusi aeglasemat toiduvalmistamist tekitavate jõudluskaotuste tõttu, kui puudub õige vahemaa ventilatsiooni jaoks.

• Piisava ventilatsiooni tagamiseks peab pliidi alumise pinna ja ahju ülemise seina vahel42 olema vähemalt 15 mm vahemaa (joonis 4b). Lisaks tuleb mööbli põhja, kuhu ahi asetatakse, jätta ristlõige mõõtmetega 35x500 mm. (Joonis 2) Seadme paigaldamine Seadme ühendamine elektritoitega

• Ühendage toode maandatud pistikupesaga/vooluvõrguga ainult “Tehnilistes kirjeldustes” äratoodud pinge ja kaitsega. Laske kvalifitseeritud elektrikul maanduse paigaldada, kui kasutate toodet trafoga või ilma. Meie firma ei vastuta mis tahes kahjude eest, mis tekivad, kui toode pole maandatud kooskõlas kohalike seadustega.

• Enne mis tahes elektripaigaldustöödega alustamist ühendage toode vooluvõrgust lahti. Võite saada elektrilöögi!

• Toodet võib vooluvõrku ühendada ainult selleks volitatud ja kvalifitseeritud isik. Toote garantiiaeg algab alles pärast õige paigaldamist. Tootja ei vastuta volitamata isiku tegevusest tulenenud kahjude eest.

• Seade tuleb paigaldada nii, et seda saaks vooluvõrgust täielikult lahti ühendada. Lahtiühendamine peab toimuma fikseeritud elektripaigaldisse sisseehitatud lüliti abil vastavalt ehituseeskirjadele.

• Ahju tagumine külg kuumeneb ahju kasutamise ajal. Veenduge, et elektriühendus ei puutuks kokku tagumise küljega, vastasel juhul võivad ühendused kahjustada saada.

• Ühendusjuhet ei tohi millegi külge kinnitada või painutada ega see tohi kinni kiiluda või puutuda kokku seadme kuumade pindadega. Juhtme sulamise tagajärjel võib tekkida lühis ja ahi võib süttida. Kui toitejuhe on kahjustada saanud, peab selle asendama selle tootja või tema teeninduspartner Vastasel juhul võib tulemuseks olla elektrilöök, lühis või tulekahju!

• Toitejuhtme pistikule peaks pärast paigaldamist hõlpsasti juurde pääsema (kuid mitte üle pliidiplaadi).

• Juhtmete ühendamisel peate järgima riiklikke/kohalikke elektriseadusi ja kasutama ahju jaoks sobivat pistikupesa/voolujuhet ja pistikut. Kui toote toitepiirangud ületavad pistiku ja pistikupesa/vooluvõrgu praegust kandevõimet, peate toote ühendama otse fikseeritud elektripaigaldisega, kasutamata pistikut ja pistikupesa/voolujuhet.

• Veenduge, et kaitsme nimiväärtus on tootega ühilduv.

• Ühendus peab vastama riiklikele eeskirjadele.

• Toiteallika andmed peavad vastama toodete tüübisildil täpsustatud andmetele. Pliidiplaadi tüübisildi leiate pliidiplaadi põhjast, ahju tüübisildi leiate ahju seest.

• Teie toote toitekaabel peab vastama tabelis „Tehnilised kirjeldused” toodud väärtustele.

• Kui toode ühendatakse otse toiteallikaga: Kui kõiki toiteallika poste pole võimalik lahti ühendada, tuleb ühendada lahtiühendamise seade, mille kontaktide vahelvähemalt 3 mm (sulavkaitsmed, voolulülitid, kontaktorid), ja selle lahtiühendamise seadme kõik postid peavad asuma toote lähedal (mitte eespool) vastavalt IEE direktiividele. Selle juhise mittejärgimine võib põhjustada tööprobleeme ja muuta toote garantii kehtetuks.

• Soovitatav on täiendav kaitse rikkevoolukaitselüliti abil. Kui toodet tarnitakse kaabliga:

• Ühendage toote juhe toiteallikaga, nagu on määratletud allpool: Kui Teie toitekaabli tüübiks on 3-juhtmeline, siis ühefaasilise ühenduse jaoks: - (BRW/BLA) pruun/must = L (faas) - (BLU) sinine = N (null) - (GR/YE) roheline/kollane juhe= (E) (maandus) Kui Teie toitekaabli tüübiks on 5-juhtmeline, siis 3-faasilise ühenduse jaoks: - (BRW) pruun = L1 (faas) - (BLA) must = L2 (faas) - (GRE) hall = L3 (faas) - (BLU) sinine = N (null) - (GR/YE) roheline/kollane juhe= (E) (maandus) 1 N AC 220-240 V BRW/BLA

BLU GR/YE BRW BLA GRY43 Kui toodet tarnitakse ilma kaablita: Tehnilises tabelis määratletud toitekaabel tuleb tootega ühendada, järgides juhiseid. Toitekaabel ei tohi ohutuse tagamiseks olla pikem kui 2 m.

• Kruvikeerajaga avage klemmploki kaas.

• Pange toitekaabel läbi klemmi all oleva kaabliklemmi ja kinnitage see kaablikinnituskomponendi sisseehitatud kruviga põhikorpuse külge.

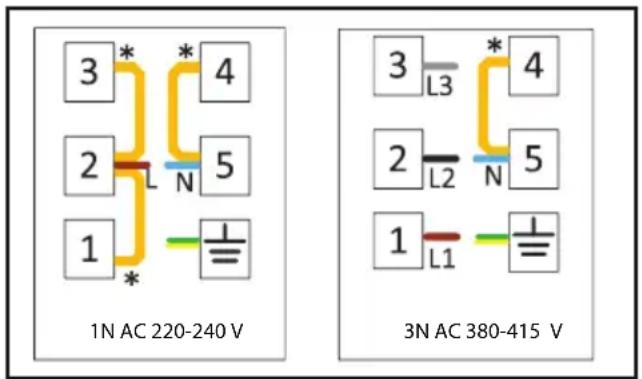

• Ühendage kaablid vastavalt lisatud skeemile.

• Copper bridge (EN) 1N AC 220-240 V 3N AC 380-415 V

• Vasksild Kui Teie toitekaabli tüübiks on 3-juhtmeline, siis ühefaasilise ühenduse jaoks: - pruun/must = L (faas) - sinine = N (null) - roheline/kollane juhe = (E) (maandus) Kui Teie toitekaabli tüübiks on 5-juhtmeline, siis 3-faasilise ühenduse jaoks: - pruun = L1 (faas) - must = L2 (faas) - hall = L3 (faas) - sinine = N (null) - roheline/kollane juhe = (E) (maandus)

• Pärast juhtmeühenduste lõpetamist sulgege klemmiploki kaas.

• Ühendage toitekaabel toiteallikaga, suunates selle nii, et see ei puutuks tootega kokku ega pigistuks toote ja seina vahel. Võimaliku tuleohu vältimine!

• Kaare tekke ohu vältimiseks veenduge, et kõik elektriühendused on kindlalt kinnitatud.

• Ärge kasutage kahjustatud kaableid ega pikendusjuhtmeid.

• Veenduge, et elektriline ühenduspunkt on kaitstud vedelike ja niiskuse eest. Pliidiplaadi paigutamine ja kinnitamine (joonised 5-6-7-8)

• Pärast toodete paigalduskoha ettevalmistamist pöörake pliitplaat tagurpidi ja asetage see tasasele pinnale.

• Kinnitage seadmega kaasas olev tihend pliidiplaadi ümber nii, et see asuks klaasi välisservast 1-2 mm kaugusel, nagu on näidatud joonisel 5. Veenduge, et mõlema otsa ning klaasi ja tihendi vahele ei jääks vaba ruumi.

• Keerake sisse ja kinnitage seadmega kaasas olevad kinnitusvedrud, paigaldades need pliidiplaadi alumisel korpusel olevale asukohtadele, nagu on näidatud joonisel

6. (Mõnes mudelis võivad need vedrud olla

juba tehases paigaldatud.)

• Pöörake pliidiplaat tagasi, joondage see tööpinnaga ning asetage seejärel tööpinnale. Pliit asetatakse tööpinnale vedrude abil ja selle kinnitamine peaks sujuma hõlpsalt.

• Veenduge, et pliidiplaat ja tööpind oleksid paralleelsed, kui pliidiplaat on tööpinnale paigaldatud. Kui need ei ole paralleelsed, ühendage seadmega kaasas olevad täiendavad paigaldusklambrid, nagu on näidatud joonisel 8. Joonisel 8 on näidatud klambrite võimalikud paigalduskohad. Kinnitusklambrite paigaldamiseks mõeldud kohad võivad toote mudelist sõltuvalt erineda. Kinnitamiseks kasutage pliidiplaadi kinnitusaugud.) Tasasuse saavutamiseks paigaldage kinnitusklambrid neile mõeldud kohtadele. Tootega kaasasolevate kinnitusklambrite tüüp ja kogus võivad toote mudelist sõltuvalt erineda. Pliidiplaadi ja ahju omavahel ühendamine ning ahju paigutamine ja kinnitamine (Joonis 9a-9b-10-11)

• Ühendage ahi toiteallikaga.

• Lükake ahi poolenisti kapi sisse kahe või enama inimese abiga.

• Kui teie pliidiplaat on klaasikeraamiline: Ahjuga ühendamiseks on pliidiplaadil pistikupesa ja maanduskaabel. Nagu on joonisel 9a näidatud, ühendage pistikupesa ahju sama värvi pesaga. Kinnitage maanduskaabel joonisel 9a näidatud kruviga.

• Kui teie pliidiplaadi tüüp on induktsioon: pliidil on ahju ühendamiseks kaks pistikupesa ja maanduskaabel. Nagu on näidatud joonisel 9b, ühendage pistikupesad oma ahju pesaga. Kinnitage maanduskaabel joonisel 9b näidatud kruviga.

• Lükake ahi kappi lõpuni välja.44

• Kui teie toode on varustatud teleskoopsiiniga, peab teleskoopsiinide korralikuks tööks olema vähemalt 0,3-kraadine kalle ahju tagakülje poole. Selleks asetage vesiloodi pärast toote mööblile asetamist teleskoopsiinile, nagu näidatud joonisel 10, ja veenduge, et kaldenurk ahju tagaosa suunas oleks vähemalt 0,3 kraadi.Kinnitage ahi mööblieseme külge kaasas olevate kruvide abil. (Joonis 11)

• Paigaldamise lõpus kontrollige, kas kruvid on korralikult pingutatud ja toode on kindlalt kinnitatud. Kui toodet ei paigaldata vastavalt juhistele ja kruvid pole korralikult pingutatud, võib kasutamisel tekkida komistamise oht. Lõppkontroll

• Paigaldamise järel lülitage toide sisse.

• Enne esmakasutust lugege seadmete kasutusjuhendit.

• Kontrollige seadmete funktsioone. Seadmete eemaldamine

• Ühendage seadmed vooluvõrgust lahti.

• Keerake kinnituskruvid lahti.v

• Tõmmake ahi poolenisti kapist välja kahe või enama inimese abiga.

• Ühendage ahi ning pliidiplaat lahti.

• Tõmmake ahi täiesti välja.

• Kui pliidiplaat on kinnitatud lisaklambritega, keerake kinnitusklambrid kõigepealt lahti.

• Eemaldage pliidiplaat, lükates seda alt ülespoole. FI - Turvallisuusohjeet
