NAUDOJIMO INSTRUKCIJA BBUS13320XE BEKO

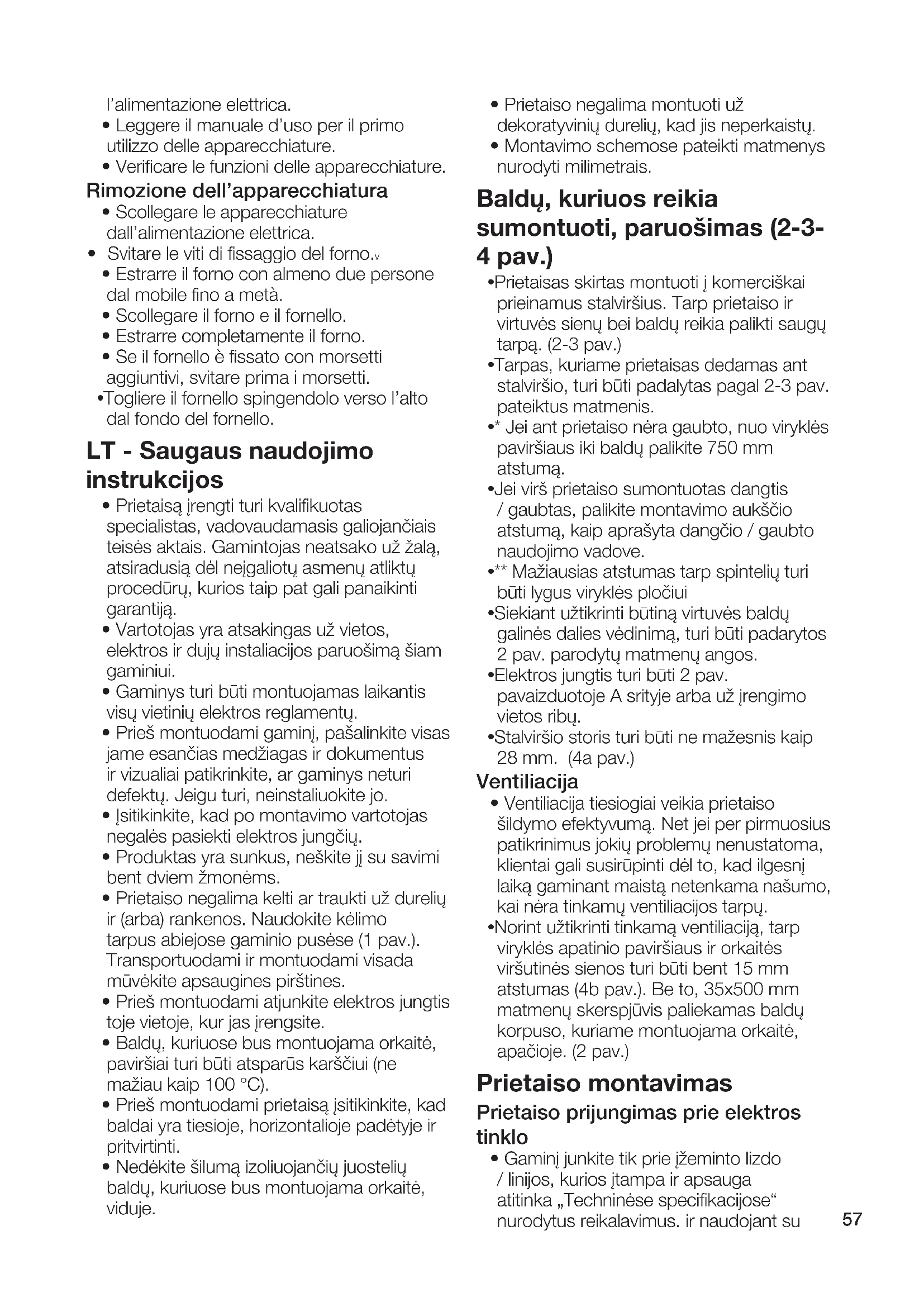

LT - Saugaus naudojimo instrukcijos

• Prietaisą įrengti turi kvalifikuotas specialistas, vadovaudamasis galiojančiais teisės aktais. Gamintojas neatsako už žala, atsiradusią dėl neįgaliotų asmenų atliktų procedūrų, kurios taip pat gali panaikinti garantiją.
• Vartotojas yra atsakingas už vietos, elektros ir duju instaliacijos paruošimą šiam gaminiui.
• Gaminys turi būti montuojamas laikantis visų vietinių elektros reglamentų.
• Prieš montuodami gamini, pašalinkite visas jame esančias medžiagas ir dokumentus ir vizualiai patikrinkite, ar gaminys neturi defektų. Jeigu turi, neinstaliuokite jo.
• Isitikinkite, kad po montavimo vartotojas negalės pasiekti elektros jungčių.
• Produktas yra sunkus, neškite jį su savimi bent dviem žmonėms.
• Prietaiso negalima kelti ar traukti už durelių ir (arba) rankenos. Naudokite kėlimo tarpus abiejose gaminio pusėse (1 pav.). Transportuodami ir montuodami visada mūvėkite apsaugines pirštines.
• Prieš montuodami atjunkite elektros jungtis toje vietoje, kur jas jrengsite.
• Baldu, kuriuose bus montuojama orkaitė, paviršiai turi būti atsparūs karščiui (ne mažiau kaip 100 °C).
• Prieš montuodami prietaisą įsitikinkite, kad baldai yra tiesioje, horizontalioje padėtyje ir pritvirtinti.

• Nedėkite šilumą izoliuojančių juostelių baldų, kuriuose bus montuojama orkaitė, viduje.

• Prietaiso negalima montuoti už dekoratyvinių durelių, kad jis neperkaistų.

• Montavimo schemose pateikti matmenys nurodyti milimetrais.

Baldu, kuriuos reikia sumontuoti, paruošimas (2-3-4 pav.)

• Prietaisas skirtas montuoti j komerciškai prieinamus stalviršius. Tarp prietaiso ir virtuvės sienų bei baldų reikia palikti saugų tarpą. (2-3 pav.)
  •Tarpas, kuriame prietaisas dedamas ant stalviršio, turi būti padalytas pagal 2-3 pav. pateiktus matmenis.
  •* Jei ant prietaiso nėra gaubto, nuo viryklės paviršiaus iki baldų palikite 750 mm atstumą.
• Jei virš prietaiso sumontuotas dangtis / gaubtas, palikite montavimo aukščio atstuma, kaip aprašyta dangčio / gaubto naudojimo vadove.
  •** Mažiausias atstumas tarp spintelių turi būti lygus viryklės pločiui
• Siekiant užtikrinti būtiną virtuvės baldų galinės dalies vėdinimą, turi būti padarytos 2 pav. parodytu matmenų angos.
• Elektros jungtis turi būti 2 pav. pavaizduotoje A srityje arba už jrengimo vietos ribu.
• Stalviršio storis turi būti ne mažesnis kaip 28 mm. (4a pav.)

Ventiliacija

• Ventiliacija tiesiogiai veikia prietaiso šildymo efektyvumą. Net jei per pirmuosius patikrinimus jokių problemų nenustatoma, klientai gali susirūpinti dėl to, kad ilgesnį laiką gaminant maistą netenkama našumo, kai nėra tinkamų ventiliacijos tarpų.
• Norint užtikrinti tinkamą ventiliaciją, tarp viryklės apatinio paviršiaus ir orkaitės viršutinės sienos turi būti bent 15 mm atstumas (4b pav.). Be to, 35x500 mm matmenų skerspjūvis paliekamas baldų korpuso, kuriame montuojama orkaitė, apačioje. (2 pav.)

Prietaiso montavimas

Prietaiso prijungimas prie elektros tinklo

- Gaminj junkite tik prie jžeminto lizdo / linijos, kurios įtampa ir apsauga atitinka „Techninėse specifikacijose“ nurodytus reikalavimus. ir naudojant su

transformatoriumi, ir be jo, įsitikinkite, ar jžeminimo instaliavimą atliko kvalifikuotas elektrikas. Mūsų įmonė nebus atsakinga už jokias problemas, kylančias dėl to, kad gaminys nebuvo jžemintas pagal vietinius reikalavimus.

• Prieš pradėdami bet kokius elektros prijungimo darbus, išjunkite gaminį iš maitinimo tinklo. Tai kelia elektros smūgio pavojų!
• Prietaisą prie maitinimo tinklo gali prijungti tik igaliotasis kvalifikuotas meistras.

Prietaiso garantija galioja tik tinkamai jį prijungus. Gamintojas nėra atsakingas už žala, kilusią dėl darbų, kuriuos atliko nejgaliotieji asmenys.

- Prietaisas turi būti jrengtas taip, kad ji būtų galima visiškai atjungti nuo maitinimo tinklo. Atskyrimas turi būti numatytas jungikliu, įmontuotu stacionarioje elektros įrangoje, pagal statybos reglamentus.

- Galinis krosnelės paviršius ir apatinis kaitlentės paviršius įkaista, kai ji naudojama. Įsitikinkite, kad elektros jungtis nesiliečia su galiniu paviršiumi, priešingu atveju jungtys gali būti sugadintos.

- Jungiamasis kabelis neturi būti užspaustas,sulenktas ar įstrigęs arba liestis su įkaitusiomis orkaitės dalimis. Lydydami kabelį galite sukelti orkaitės trumpajį jungimą ir užsidegti. Jeigu maitinimo laidas pažeistas, jį taip pat turi pakeisti kvalifikuotas elektrikas. Kitu atveju kyla elektros smūgio, trumpojo jungimo ar gaisro pavojus!

• Sumontavus maitinimo laido kištukas turi būti lengvai pasiekiamas (bet ne virš kekšių).
• Jungdami laidus turite laikytis nacionalinių / vietinių elektros reglamentų ir naudoti orkaitei tinkamą lizdą / liniją ir kištuką. Jei gaminio galios ribos viršija kištuko ir lizdo / linijos keliamają galią, gaminį turite prijungti tiesiogiai prie fiksuotos elektros įrangos nenaudodami kištuko ir lizdo / linijos.
• Patikrinkite, ar saugiklio elektros saugos klasė yra tinkama šiam gaminiui.
• Pajungiant reikia vadovautis nacionaliniais reglamentais.

• Maitinimo tinklo duomenys turi atitikti ant prietaiso esančioje kategorijos plokštelėje nurodytus duomenis. Ant kaitlentės apačios galite matyti kaitlentės tipo etiketę ir atidaryti krosnelės dureles, kad pamatytumėte krosnelės tipo etiketę.

• Šio gaminio maitinimo laidas privalo atitikti techninių duomenų lentelėje nurodytus parametrus.

• Jei gaminys bus tiesiogiai prijungtas prie maitinimo šaltinio: Jeigu nejmanoma iš maitinimo tinklo išjungti visų polių, išjungimo prietaisai (saugikliai, grandinės apsaugos jungikliai, kontaktoriai) turi būti prijungti paliekant bent 3 mm tarpelius tarp konkaktų; visi poliai turi būti šalia (bet ne virš) viryklės, atsižvelgiant į iEE reglamentus. Nesilaikant šio nurodymo gali kilti naudojimo problemų ir gaminio garantija nebegalios.
• Rekomenduojama papildoma apsauga, panaudojant elektros grandinės pertraukiklj.

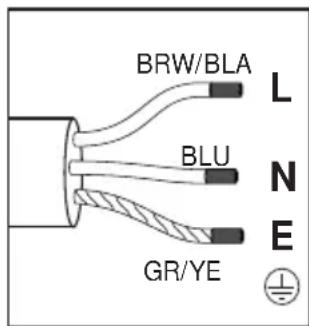

Jei gaminys pagamintas naudojant kabelj:

- Prijunkite gaminio laidą prie maitinimo šaltinio, kaip nurodyta toliau:

Jei jūsų maitinimo laido tipas yra 3 laidų, 1 fazės prijungimui:

• (BRW / BLA) Ruda / Juoda = L (fazè)
• (BLU) mėlyna = N (neutrali)
• (GR / YE) žalia / geltona viela = (E) ⏚ (jžeminimas)
  Jei jūsų maitinimo laido tipas yra 5 laidų, 3 fazės prijungimui:
• (BRW) Ruda = L1 (fazè)
• (BLA) Juoda = L2 (fazè)
• (GRE) Pilka = L3 (fazé)
• (BLU) mėlyna = N (neutrali)
• (GR / YE) žalia / geltona viela = (E) ⏚ (jžeminimas)

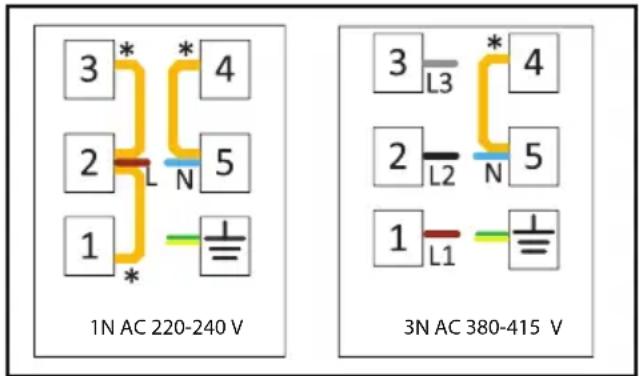

Jei gaminys pagamintas be kabelio:

Maitinimo kabelis, apibrėžtas techninės lentelės pradinėje padėtyje, turi būti prijungtas prie gaminio laikantis instrukciju. Saugos sumetimais, maitinimo kabelis neturi būti ilgesnis nei 2 metrai.

• Atsuktuvu atidarykite išvadų bloko dangtį.
• Tieskite maitinimo laidą per laido spaustuką, esantį po išvadu, ir pritvirtinkite

maitinimo laidą prie pagrindinio korpuso įtaisytu varžtu per laido spaustuką.

- Prijunkite laidus pagal pateiktą schema.

1N AC 220-240 V 3 * 4 2 L N 5 1 * 4 3 L3 2 L2 N 5 1 L1 4 3N AC 380-415 V

* Varinis tiltelis

Jei jūsų maitinimo laido tipas yra 3 laidų, 1 fazės prijungimui:

• Rudas/juodas laidas = L (fazé)
• Mélynas laidas = N (Neutralus)
• Žalia / geltona viela = (E) (žeminimas)
  Jei jūsų maitinimo laido tipas yra 5 laidų, 3 fazės prijungimui:
• Ruda = L1 (fazè)
• Juoda = L2 (fazè)
• Pilka = L3 (fazè)
• Mélynas laidas = N (Neutralus)
• Žalia / geltona viela = (E) (12eminimas)

- Sujunge laidus, uždarykite įvado bloko dangtį.

- Prijunkite maitinimo kabelj prie maitinimo šaltinio nukreipdami jj taip, kad jis neliestų gaminio ir nebūtų suspaustas tarp gaminio ir sienos.

Apsauga nuo galimo gaisro pavojaus!;

• Užtikrinkite, kad visos elektros jungtys būtų saugios ir priveržtos, kad nekiltų kibirkščiavimo pavojus.
• Nenaudokite pažeistų kabelių arba ilginamųjų kabelių.
• Užtikrinkite, kad prie elektros jungties taško nepatektų skysčio ar drėgmės.

Prietaiso įdėjimas ir tvirtinimas (5-6-7-8 pav.)

• Paruoše prietaiso montavimo vieta, viryklę apverskite aukštyn kojomis ir padėkite ant lygaus paviršiaus.

• Aplink viryklę pritvirtinkite prie prietaiso pridedamą sandarinimo tarpiklj taip, kad stiklo išorinis kraštas būtų 1-2 mm atstumu, kaip parodyta 5 pav. Įsitikinkite, kad tarp abiejų galų ir tarp stiklo bei tarpiklio neliko tarpo.

• Prisukite ir pritvirtinkite su prietaisu pateiktas montavimo spyruokles, pritvirtindami jas prie sédynès ant viryklès apatinio korpuso, kaip parodyta 6 pav. (Kai kuriuose modeliuose šios spyruoklès gali būti pritvirtintos prie prietaiso gamykloje.)

• Dar kartą pasukite viryklę ir sulygiuokite ją su stalviršiu, tada padėkite ant stalviršio. Viryklė dedama ant stalviršio dėka spyruoklių ir lengvai pritvirtinama.
• Uždėdami viryklę ant stalviršio, įsitikinkite, kad viryklė ir stalviršis yra lygiagretūs. Kai jie nėra lygiagretūs, prijunkite papildomus su prietaisu pateiktus montavimo spaustukus, kaip parodyta 8 pav. 8 pav. parodytos galimos spaustukų montavimo vietos. (Jų vieta ekrane gali skirtis priklausomai nuo gaminio modelio. Galite prijungti pagal montavimo angas ant kaitlentės.) Užtikrinkite lygiagretumą pritvirtindami gnybtus atitinkamose vietose. Su gaminiu tiekiamų spaustuvų tipas ir kiekis gali skirtis priklausomai nuo gaminio modelio.

Orkaitės ir kaitlentės prijungimas ir orkaitės įstatymas bei tvirtinimas (9a-9b-10-11 pav.)

• Prijunkite orkaitę prie maitinimo šaltinio.
• Įstumkite orkaitę centre i spinta iki pusės, tai turi daryti du asmenys.

- Jei jūsų viryklės tipas yra vitroceramic: Ant kaitlentės yra lizdas ir jžeminimo kabelis, jungiamas prie orkaitės. Kaip parodyta 9a pav., įkiškite lizdą į orkaitės lizdą taip, kad spalvos sutaptų. Pritvirtinkit jžeminimo kabelį varžtu, parodytu 9a pav.

• Jei jūsų kaitlentės tipas yra indukcinis: kaitlentė turi du lizdus ir jžeminimo laidą, kurie turi būti prijungti prie orkaitės. Kaip parodyta 9b paveiksle, prijunkite lizdus prie jo angos ant orkaitės. Užfiksuokite jžeminimo laidą varžtu, parodytu 9b paveiksle.
• Orkaitę iki galo prijunkite prie spintos.
• Jei jūsų gaminyje yra teleskopinis bėgelis, orkaitės gale turi būti bent 0,3 laipsnių nuolydis, kad teleskopiniai bėgiai tinkamai veiktų. Tam, pastatę gaminį ant baldų, gulsčiuką padėkite ant teleskopinio bėgelio, kaip parodyta 10 pav., ir įsitikinkite, kad pasvirimo kampas į orkaitės galinę dalį yra bent 0,3 laipsniai.
• Pristatytais varžtais pritvirtinkite orkaitę prie baldu. (11 pav.)

- Baigę montuoti patikrinkite, ar varžtai tinkamai priveržti ir ar gaminys tvirtai pritvirtintas. Jei orkaitė sumontuota nesilaikant instrukciju ir varžtai netinkamai priveržti, naudojimo metu kyla pavojus apvirsti.

Galutinis patikrinimas

• Sumontave jjunkite maitinima.
• Prieš naudodami gamini pirmą kartą, perskaitykite naudotojo vadovą.
  • Patikrinkite prietaisų veikimą.

Prietaisų nuėmimas

• Ištraukite prietaiso laidą iš maitinimo lizdo.
• Atsukite orkaitės tvirtinimo varžtus.v
• Ištraukite orkaitę centre iš spintos iki pusės, tai turi daryti du asmenys.
• Atjunkite orkaitę ir kaitlente.
• Visiškai ištraukite orkaitę.
• Jei kaitlentė pritvirtinta papildomais gnybtais, pirmiausia atsukite gnybtus.
• Pašalinkite kaitlentę stumdami į viršų nuo kaitlentės dugno.
