| Typ výrobku | Bezdrôtové príklepové vŕtacie kladivo |
| Značka | Bosch |
| Model | GBH 18V-26 / GBH 18V-26 F |
| Menovité napätie | 18 V |
| Menovitý príkon | 425 W |
| Frekvencia úderov | 0-4 350 min⁻¹ |
| Úderová sila (EPTA 05:2016) | 2,6 J |
| Menovité otáčky (vpravo/vľavo) | 0-980 tr/min |
| Upínanie nástroja | SDS plus |
| Max. priemer vŕtania (betón) | 26 mm |
| Max. priemer vŕtania (oceľ) | 13 mm |
| Max. priemer vŕtania (drevo) | 30 mm |
| Max. priemer (murivo s korunkovou vŕtačkou) | 68 mm |
| Hmotnosť (podľa EPTA 01:2014) | 3,2-4,2 kg (GBH 18V-26) / 3,3-4,4 kg (GBH 18V-26 F) |
| Dĺžka | 347 mm (GBH 18V-26) / 378 mm (GBH 18V-26 F) |
| Výška | 225 mm |
| Hladina akustického tlaku | 91 dB(A) |
| Hladina akustického výkonu | 102 dB(A) |
| Vibrácie (príklepové vŕtanie do betónu) | 13,0 m/s² (GBH 18V-26) / 12,5 m/s² (GBH 18V-26 F) |
| Odporúčané akumulátory | GBA 18V... / ProCORE18V... |
| Odporúčané nabíjačky | GAL 18... / GAX 18... / GAL 36... |
| Hlavné funkcie | Vŕtanie s príklepom, vŕtanie bez príklepu, sekacie vŕtanie, skrutkovanie (s príslušenstvom) |
| Ďalšie vlastnosti | Regulácia otáčok, zastavenie otáčania, reverzácia, Electronic Precision Control (EPC), zariadenie na tlmenie vibrácií, rýchle zastavenie (Kickback Control), LED osvetlenie |
| Údržba a čistenie | Pravidelne čistite vetracie štrbiny a upínanie nástroja; vymeňte protiprachovú krytku, ak je poškodená; na akumulátor používajte jemnú kefu |
| Bezpečnosť | Noste ochranu sluchu a zraku; používajte prídavnú rukoväť; držte náradie za izolované povrchy; pred údržbou odpojte akumulátor |
| Náhradné diely a opraviteľnosť | Servis Bosch; náhradné diely dostupné na www.boschpt.com; oprava možná cez SAV DIRECT (Francúzsko) |
Často kladené otázky - GBH 18 VEC Professional BOSCH
Otázky používateľov k GBH 18 VEC Professional BOSCH
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Vŕtačka vo formáte PDF zadarmo! Nájdite svoj návod GBH 18 VEC Professional - BOSCH a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. GBH 18 VEC Professional značky BOSCH.
NÁVOD NA OBSLUHU GBH 18 VEC Professional BOSCH
sk Pôvodný návod na použitie
Popis výrobku a výkonu
Bezpečnostné upozornenia

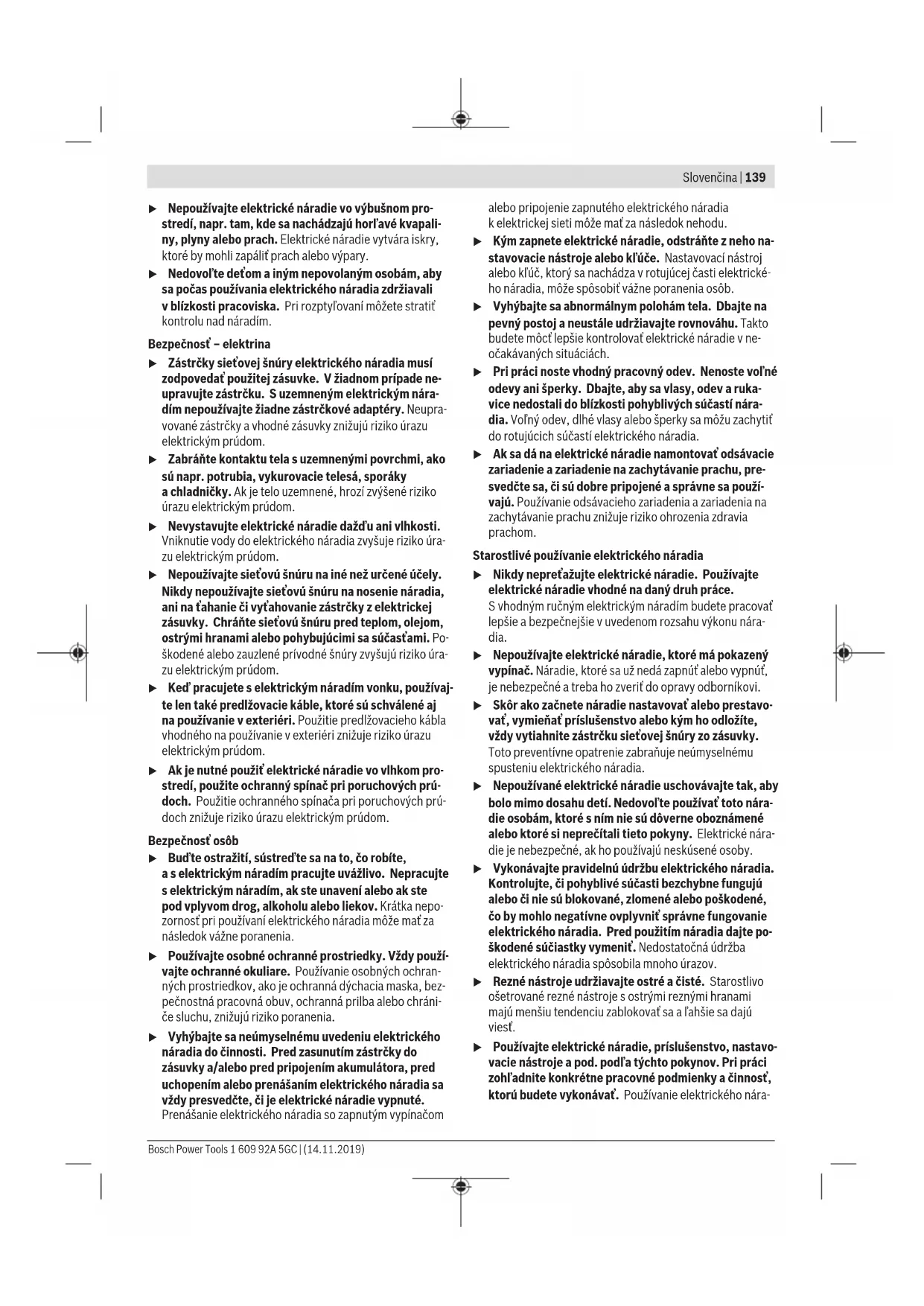

Prečítajte si všetky bezpečnostné výstrahy a všetky pokyny. Nedodr-
žanie týchto výstrah a pokynov môže spôsobit zásah elektrickým prúdom, požiar a/alebo tažké poranenie.
Pojem „elektrické náradie“ v týchto výstrahách sa vzťahuje na elektrické náradie (napájané z elektrickej siete) a na náradie napájané akumulátorom (bez prívodnej šnúry).
Neporiadok a neosvetlené priestory môžu mať za následok pracovné úrazy.
▶ Nepoužívajte elektrické náradie vo výbušnom prostredí, napr. tam, kde sa nachádzajú horľavé kvapaliny, plyny alebo prach. Elektrické náradie vytvára iskry, ktoré by mohli zapáliť prach alebo výpary.
Nedovoľte deťom a iným nepovolaným osobám, aby sa počas používania elektrického náradia zdržiavali v blízkosti pracoviska. Pri rozptyľovaní môžete stratit kontrolu nad náradím.
Zástrčky sietovej šnúry elektrického náradia musí zodpovedať použitej zásuvke. V žiadnom prípade neupravujte zástrčku. S uzemneným elektrickým náradím nepoužívajte žiadne zástrčkové adapté. Neupravované zástrčky a vhodné zásuvky znižujú riziko úrazu elektrickým prúdom.
Zabráňte kontaktu tela s uzemnenými povrchmi, ako sú napr. potrubia, vykurovacie telesá, sporáky a chladničky. Ak je telo uzemnené, hrozí zvýšené riziko úrazu elektrickým prúdom.
▶ Nevystavujte elektrické náradie dažd'u ani vlhkosti. Vniknutie vody do elektrického náradia zvyšuje riziko úra-zu elektrickým prúdom.
Nepoužívajte sietovú šnúru na iné než určené účely. Nikdy nepoužívajte sietovú šnúru na nosenie náradia, ani na tahanie či vyťahovanie zástrčky z elektrickej zásuvky. Chránte sietovú šnúru pred teplom, olejom, ostrými hranami alebo pohybujúcimi sa súčastami. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko úrazu elektrickým prúdom.
Ked' pracujete s elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie v exteriéri. Použitie predlžovacieho kábla vhodného na používanie v exteriéri znižuje riziko úrazu elektrickým prúdom.
Ak je nutné použit elektrické náradie vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko úrazu elektrickým prúdom.
Bezpečnost'osôb
Bud'te ostražití, sústred'te sa na to, čo robíte, a s elektrickým náradím pracujte uvážlivo. Nepracujte s elektrickým náradím, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Krátka nepozornosť pri používaní elektrického náradia môže mať za následok vážne poranenia.
Používajte osobné ochranné prostriedky. Vždy používajte ochranné okuliare. Používanie osobných ochranných prostriedkov, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chráníče sluchu, znižujú riziko poranenia.
Vyhýbajte sa neúmyselnému uvedeniu elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred uchopením alebo prenášaním elektrického náradia sa vždy presvedčte, či je elektrické náradie vypnuté.
Prenášanie elektrického náradia so zapnutým vypínačom
alebo pripojenie zapnutého elektrického náradia k elektrickej sieti môže mať za následok nehodu.
Kým zapnete elektrické náradie, odstráňte z neho nastavovacie nástroje alebo klůče. Nastavovací nástroj alebo klůč, ktorý sa nachádza v rotujúcej časti elektrického náradia, môže spôsobit vážne poranenia osôb.
Vyhýbajte sa abnormálnym polohám tela. Dbajte na pevný postoj a neustále udržiavajte rovnováhu. Takto budete môčt lepšie kontrolovať elektrické náradie v neočakávaných situáciách.
▶ Pri práci noste vhodný pracovný odev. Nenoste voľné odevy ani šperky. Dbajte, aby sa vlasy, odev a rukavice nedostali do blízkosti pohyblivých súčastí náradia. Voľný odev, dlhé vlasy alebo šperky sa môžu zachytit do rotujúcich súčastí elektrického náradia.
Ak sa dá na elektrické náradie namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne sa používajú. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.
Nikdy nepreťažujte elektrické náradie. Používajte elektrické náradie vhodné na daný druh práce.
S vhodným ručným elektrickým náradím budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu nára-
dia.
Nepouživajte elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnúť alebo vypnúť, je nebezpečné a treba ho zveriť do opravy odborníkovi.
Skôr ako začnete náradie nastavovat' alebo prestavovat', vymieňat' príslušenstvo alebo kým ho odložíte, vždy vytiahnite zástrčku sieťovej šnúry zo zásuvky. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia.
Nepoužívané elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať toto náradie osobám, ktoré s ním nie sú dôverne oboznámené alebo ktoré si neprečítali tieto pokyny. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby.
Vykonávajte pravidelnú údržbu elektrického náradia. Kontrolujte, či pohyblivé súčasti bezchybne fungujú alebo či nie sú blokované, zlomené alebo poškodené, čo by mohlo negativne ovplyvnit správne fungovanie elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vymenit. Nedostatočná údržba elektrického náradia spôsobila mnoho úrazov.
▶ Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu zablokovat sa a l'ahšie sa dajú viest.
Používajte elektrické náradie, príslušenstvo, nastavovacie nástroje a pod. podl’a týchto pokynov. Pri práci zohl’adnite konkrétne pracovné podmienky a činnosť, ktorú budete vykonávať. Používanie elektrického nára-
140 | Slovenčina
dia na iný než predpokladaný účel môže viest'k nebezpečným situáciám.
Starostlivé používanie akumulátorového náradia
Akumulátory nabíjajte len v nabíjačkách, ktoré odporúča výrobca akumulátora. Ak sa používa nabíjačka určená na nabíjanie iného typu akumulátorov, hrozí nebezpečenstvo požiaru.
▶ Do elektrického náradia používajte len špecificky určené akumulátory. Používanie iných akumulátorov môže mať za následok poranenie a nebezpečenstvo požiaru.
Nepoužívané akumulátory uschovávajte tak, aby sa nemohli dostať do styku s kovovými predmetmi, napr. kancelářskymi spinkami, mincami, klúčmi, klincami, skrutkami alebo s inými drobnými kovovými predmetmi, ktoré by mohli spôsobit’ skratovanie kontaktov. Skrat medzi kontaktmi akumulátora môže mať za následok popálenie alebo požiar.
Z akumulátora môže pri nesprávnom používaní vyte- kať kvapalina. Vyhýbajte sa kontaktu s touto kvapali- nou. Po náhodnom kontakte opláchnite postihnuté miesto vodou. Ak sa dostane kvapalina z akumulátora do očí, vypláchnite ich a vyhl'adajte lekára. Unikajúca kvapalina z akumulátora môže spôsobit podráždenie po- kožky alebo popáleniny.
Servis
Elektrické náradie dávajte opravovať len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaistí zachovanie bezpečnosti náradia.
▶ Používajte ochranu sluchu. Vystavenie hluku môže spôsobit stratu sluchu.
▶ Používajte pomocné rukoväti, ak sú súčasťou dodávky náradia. Strata kontroly môže spôsobit zranenie.
Ak vykonávate prácu, kde sa môže rezacie príslušenstvo alebo spojovací materiál dostať do kontaktu so skrytou elektroinštaláciou, držte elektrické náradie za izolované uchopovacie plochy. Rezacie príslušenstvo a spojovací materiál pri kontakte s fázou môžu prepojit odhalené kovové časti náradia s fázou a používatel' môže byť zasiahnutý elektrickým prúdom.
Používajte vhodné prístroje na vyhl'adávanie skrytých elektrickým vedení a potrubí alebo sa obrátte na miestne energetické podniky. Kontakt s elektrickým vodičom pod napätím môže spôsobít požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mať za následok explóziu. Preniknutie do vodovodného potrubia spôsobí vecnú škodu.
Počkajte na úplné zastavenie elektrického náradia, až potom ho odložte. Vkladací nástroj sa môže zaseknúť a môže zapríčinit stratu kontroly nad ručným elektrickým náradím.
Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia alebo zveráka je bezpečnejší ako obrobok pridržiavaný rukou.
▶ Po poškodení akumulátora alebo v prípade neodborného používania môžu z akumulátora vystupovať škodlivé výpary. Akumulátor môže horieť alebo vybuchnút. Zabezpečte prívod čerstvého vzduchu a v prípade tažkostí vyhladajte lekára. Tieto výpary môžu podráždiť dýchacie cesty.
- Akumulátor neotvárajte. Hrozí nebezpečenstvo skratu.
Špicatými predmetmi, ako napr. klince alebo skrutkovače alebo pôsobením vonkajšej sily môže dôjst k poškodeniu akumulátora. Vo vnútri môže dôjst ku skratu a akumulátor môže začať horieť, môže z neho unikať dym, môže vybuchnút alebo sa prehriat.
- Akumulátor používajte len v produktoch výrobcu. Len tak bude akumulátor chránený pred nebezpečným preťažením.
Chráňte akumulátor pred teplom, napr. aj pred trvalým slnečným žiarením, pred ohňom, špinou, vodou a vlhkostou. Hrozí nebezpečenstvo výbuchu a skratu.
Elektrické náradie držte pri práci pevne oboma rukami a zaujmite stabilný postoj. Elektrické náradie je bezpečnejšie viest dvomi rukami.
Opis výrobku a výkonu
Prečítajte si všetky bezpečnostné upozornenia a pokyny. Nedodržiavanie bezpečnostných upozornení a pokynov môže zapričinit úraz elektrickým prúdom, požiar a/alebo tažké poranenia.
Prosím, všimnite si obrázky v prednej časti návodu na používanie.
Používanie v súlade s určením
Toto elektrické náradie je určené na vírtanie s príklepom do betónu, tehly a prírodného kameňa a na l'ahké sekacie práce. Taktiež je vhodné na vírtanie bez príklepu do dreva, kovu, keramiky a plastu. Náradie s elektronickou reguláciou a prepínaním chodu doprava/dol'ava je vhodné aj na skrutkovanie.
Vyobrazené komponenty
Číslovanie jednotlivých komponentov sa vzťahuje na vyobrazenie elektrického náradia na grafickej strane.
(1) Rýchloupínacie výmenné sklúčovadlo (GBH 18V-26 F)
(2) Výmenné skl'učovadlo SDS-plus (GBH 18V-26 F)
(3) Upínanie nástroja SDS-plus
(4) Ochranná manžeta
(5) Zaistovacia objímka
(6) Zaistovacia objímka výmenného skl'učovadla (GBH 18V-26 F)
(7) Tlmenie vibrácií
(8) Prepínač EPC (Electronic Precision Control)
(9) Uchytenie pre závesné pútko
(22) Skľučovadlo s ozubeným vencom (GBH 18V-26) A)
(23) Upínacia stopka SDS-plus skľučovadla (GBH 18V-26) ^A)
(24) Upínanie skľučovadla (GBH 18V-26 F)
(25) Identifikačné drážky
(26) Dotahovací klúč (GBH 18V-26)
(27) Predná objímka rýchloupínacieho výmenného skíčovadla (GBH 18V-26 F)
(28) Pridržiavací prstenec rýchloupínacieho výmenného sklůčovadla (GBH 18V-26 F)
(29) Univerzálny držiak s upínacou stopkou SDS-plus ^A1
A) Vyobrazené alebo opísané príslušenstvo nepatri do štandardného rozsahu dodávky. Kompletné príslušenstvo nájdete v našom sortimente príslušenstva.
Technické údaje
| Akumulátorové vřtacie kladivo GBH 18V-26 GBH 18V-26 F | |||
| Vecné číslo | 3 611 J09 0.. 3 611 J10 ... | ||
| Regulácia otáčok ● ● | |||
| Zastavenie otáčania ● ● | |||
| Pravobežný/l'avobežný chod ● ● | |||
| Výmenné skľučovadlo – ● | |||
| Menovité napätie V= 18 18 | |||
| Menovitý príkon W 425 425 | |||
| Frekvencia príklepuA) | min-1 | 0–4 350 0–4 350 | |
| Intenzita jednotlivých príklepov podľa EPTA-Procedure 05:2016 | J 2,6 2,6 | ||
| Menovité otáčky | |||
| – Pravobežný chod | min-1 | 0–980 | 0–980 |
| – Ľavobežný chod | min-1 | 0–980 | 0–980 |
| Upínanie nástroja | SDS-plus | SDS-plus | |
| Priemer stopky vretena | mm 50 50 | ||
| Max. vřtací priemer: | |||
| – Betón | mm 26 26 | ||
| – Murivo (dutou vřtacou korunkou) | mm 68 68 | ||
| – Ocel' | mm 13 13 | ||
| – Drevo | mm 30 30 | ||
| Hmotnost podľa EPTA-Procedure 01:2014 | kg | 3,2–4,2 | 3,3–4,4 |
| Dĺžka | mm 347 378 | ||
| Výška | mm 225 225 | ||
| Odporúčaná teplota prostredia pri nabíjaní | °C | 0 až +35 | 0 až +35 |
| Povolená teplota okolia pri prevádzkeB) a pri skladovaní | °C | -20 až +50 | -20 až +50 |
| Odporúčané akumulátory | GBA 18V...ProCORE18V... | GBA 18V...ProCORE18V... | |
142 | Slovenčina
A) v závislosti od použitého akumulátora
B) obmedzený výkon pri teplotách <0 °C
Informácia o hlučnosti/vibráciách
| GBH 18V-26 GBH 18V-26 F | ||
| Hodnoty emisií hluku zistené podľa EN 60745-2-6. | ||
| Hladina akustického tlaku elektrického náradia pri použití váhového filtra A je typicky: | ||
| Hladina akustického tlaku dB(A) | 91 91 | |
| Hladina akustického výkonu dB(A) | 102 102 | |
| Neistota K dB | 3 | 3 |
| Noste prostriedky na ochranu sluchu! | ||
| Celkové hodnoty vibrácií ah(súčet vektorov v troch smeroch) a neistota K zistená podľa EN 60745-2-6: | ||
| Vřtanie s príklepom do betónu: | ||
| ah | m/s2 | 13,0 12,5 |
| K m/s | 2 | 1,5 1,5 |
| Sekanie: | ||
| ah | m/s2 | 8,5 9,0 |
| K m/s | 2 | 1,5 1,5 |
| Vřtanie do kovu: | ||
| ah | m/s2 | 2,5 2,5 |
| K m/s | 2 | 1,5 1,5 |
| Skrutkovanie: | ||
| ah | m/s2 | 2,5 2,5 |
| K m/s | 2 | 1,5 1,5 |
Úroveň vibrácií a hodnota emisií hluku uvedené v týchto pokynoch boli namerané podľa normovaného meracieho postupu a dajú sa použiť na vzájomné porovnávanie elektrického náradia. Hodia sa aj na predbežný odhad emisie vibrácií a hluku.
Uvedená úroveň vibrácií a hodnota emisií hluku reprezentuje hlavné spôsoby použitia elektrického náradia. Ak sa však elektrické náradie využíva na iné spôsoby použitia, s odlišnými vkladacími nástrojmi alebo pri nedostatočnej údržbe, môže sa úroveň vibrácií a hodnota emisií hluku odlišovať. To môže emisiu vibrácií a hluku počas celého pracovného času výrazne zvýšít.
Na presný odhad emisií vibrácií a hluku by sa mal zohľadniť aj čas, v priebehu ktorého je náradie vypnuté alebo síce spustené, ale v skutočnosti sa nepoužíva. To môže emisie vibrácií a hluku počas celého pracovného času výrazne znížiť.
Na ochranu obsluhujúcej osoby pred pôsobením vibrácií určite doplnkové bezpečnostné opatrenia, ako napríklad: údržba elektrického náradia a vkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov.
Montáž
Pred všetkými prácami na náradí (napríklad pred údržbou, výmenou nástrojov a podobne), ako aj pri jeho preprave a odkladaní alebo uskladnení, dajte prepínač smeru otáčania do stredovej pozície. V prípade neúmyselného aktivovania vypínača hrozí nebezpečenstvo poranenia.
Nabijanie akumulátora
Používajte len nabíjačky uvedené v technických údajoch. Len tieto nabíjačky sú prispôsobené na lítium-iónový akumulátor používaný pri vašom elektrickom náradí.
Upozornenie: Akumulátor sa dodáva v čiastočne nabitom stave. Aby ste zaručili plný výkon akumulátora, pred prvým použitím ho úplne nabite v nabíjačke.
Lítiovo-iónové akumulátory možno kedykoľvek dobíjať bez toho, aby to negatívne ovplyvnilo ich životnosť. Prerušenie nabíjania takýto akumulátor nepoškodzuje.
Lítiovo-iónový akumulátor je vd'aka „Electronic Cell Protection (ECP)“ chránený proti hlbokému vybitiu. Ked'je akumulá-
tor vybitý, elektrické náradie sa pomocou ochranného obvo- du vypne: Pracovný nástroj sa už nepohybuje.
▶ Po automatickom vypnutí elektrického náradia už viac nestláčajte vypínač. Akumulátor by sa mohol poškodit. Dodržiavajte upozornenia týkajúce sa likvidácie.
Vyberanie akumulátora
Akumulátor (14) je vybavený dvoma blokovacími stupňami, ktoré majú zabrániť tomu, aby pri neúmyselnom stlačení odistovacieho tlačidla (10) akumulátor nevypadol. Kým sa akumulátor nachádza v elektrickom náradí, je pridržiavaný v správnej polohe pomocou pružiny.
- Na vybratie akumulátora (14) stlačte odistovacie tlačidlo (10) a akumulátor vytiahnite z elektrického náradia. Nepoužívajte pritom neprimeranú silu.
Indikácia stavu nabitia akumulátora
Zelené LED kontrolky indikácie stavu nabitia akumulátora zobrazujú stav nabitia akumulátora. Z bezpečnostných dôvodov je zistovanie stavu nabitia možné len vtedy, ked'je elektrické náradie zastavené.
Ak po stlačení tlačidla pre indikáciu stavu nabitia nesvieti žiadna LED kontrolka, akumulátor je chybný a musí sa vymenit.
Typ akumulátora GBA 18V...
LED kontrolky Kapacita
▶ Elektrické náradie používajte iba s prídavnou rukovä-tou (19).
Otočenie prídavnej rukoväti (pozri obrázok A)
Prídavnú rukováť (19) môžete l'ubovoľne otočit, aby ste zau-jali bezpečný a neunavujúci postoj.
- Otočte spodnú časť prídavnej rukováti (19) proti smeru pohybu hodinových ručičiek a prídavnú rukováť (19) otočte do želanej polohy. Potom znova utiahnite spodnú časť prídavnej rukováti (19) v smere pohybu hodinových ručičiek. Dajte pozor na to, aby sa upínacia páska prídavnej ru- kováti nachádzala v príslušnej drážke krytu náradia.
Výber skl'učovadla a pracovných nástrojov
Na vrtanie s príklepom a na sekanie potrebujete pracovné nástroje so stopkou SDS-plus, ktoré sa dajú vložit do skl'uco-vadla (upínacej hlavy) SDS-plus.
Na vrtanie bez príklepu do dreva, kovu, keramiky a plastov, ako aj na skrutkovanie sa používajú nástroje bez stopky SDSplus (napr. vrtáky s valcovitou stopkou). Na upínanie týchto nástrojov potrebujete rýchloupínacie skľučovadlo, resp. skľučovadlo s ozubeným vencom.
Nasadenie/vybratie ozubeného skl'učovadla (GBH 18V-26)
Montáž skľučovadla s ozubeným vencom (pozri obrázok B)
Vloženie skl'učovadla s ozubeným vencom (pozri obrázok B)
- Vyčistite zasúvací koniec stopky a mierne ho namažte.
- Zasuňte skl'učovadlo otáčajúc ho so stopkou SDS-plus do upínacej hlavy tak, aby sa samočinne zaistilo.
- Skontrolujte zaistenie potiahnutím za skľučovadlo s ozubeným vencom.
Demontáž skl'učovadla s ozubeným vencom
- Zaistovaciu objímku (5) posuňte dozadu a vyberte skľučovadlo s ozubeným vencom (22).
Vybratie výmenného skl'učovadla (pozri obrázok C)
Vloženie výmenného skl'učovadla (pozri obrázok D)
Používajte iba originálne vybavenie, špecifické pre daný model a dávajte pritom pozor na počet identifikačných drážok (25). Povolené sú iba výmenné skľučovadlá s dvomi alebo tromi identifikačnými drážka-
144 | Slovenčina
mi. Ak sa použije výmenné skľučovadlo, ktoré nie je vhodné pre toto elektrické náradie, môže pracovný nástroj počas práce vypadnút.
– Pred montážou výmenné skľučovadlo vyčistite a zasúvací koniec jemne potrite tukom.
- Výmenné skľučovadlo SDS-plus (2), resp. rýchloupínacie výmenné skľučovadlo (1) uchopte celou rukou. Výmenné skľučovadlo posúvajte pri jeho súčasnom otáčaní na upínaní skľučovadla (24), kým nebudete počut zreteľný zvuk zaistenia.
- Výmenné skľučovadlo sa samočinne zaistí. Skontrolujte zaistenie potiahnutím za výmenné skľučovadlo.
Výmena nástroja
Ochranná manžeta (4) vo vel'kej miere zabraňuje počas prevádzky náradia vnikaniu prachu z vrtania do upínacej hlavy. Pri vkladaní nástroja dávajte pozor, aby sa ochranná manžeta (4) nepoškodila.
Poškodenú ochrannú manžetu je potrebné ihned' vymenit'. Odporúčame, aby ste si to dali urobit' v autorizovanom servisnom stredisku.
Vloženie pracovného nástroja so stopkou SDS-plus (pozri obrázok E)
Pomocou skľučovadla SDS-plus môžete rýchlo a pohodlné vymieňať pracovné nástroje bez toho, aby ste museli používať nejaké prídavné nástroje.
- GBH 18V-26 F: Nasad'te výmenné skl'učovadlo SDS-plus (2).
- Vyčistite zasúvací koniec pracovného nástroja a jemne ho potrite tukom.
– Vložte pracovný nástroj do upínania nástroja pri jeho súčasnom otáčaní tak, aby samočinne zaskočil. - Skontrolujte zaistenie potiahnutím za pracovný nástroj. Pracovný nástroj so stopkou SDS-plus je voľne pohyblivý, čo je podmienené systémovo. Pri behu naprázdno tým vzniká odchýlka od presného kruhového pohybu. Na presnosť vrtu to však nemá vplyv, pretože vrták sa pri vřtaní sám automaticky vycentruje.
Vybratie pracovného nástroja so stopkou SDS-plus (pozri obrázok F)
- Zaistovaciu objímku (5) posuňte dozadu a vyberte pracovný nástroj.
Vkladanie pracovného nástroja (pozri obrázok G)
Upozornenie: Nástroje bez stopky SDS-plus nepoužívajte na vrtanie s funkciou kladiva ani na sekanie! Nástroje bez stopky SDS-plus a ich sklučovadlo sa pri vrtaní s príklepom a pri sekaní poškodia.
– Vložte skľučovadlo s ozubeným vencom (22).
- Otvorte skľučovadlo s ozubeným vencom (22) otočením tak, aby sa nástroj dal vložit. Vložte pracovný nástroj.
- Zasuňte dotahovací klúč (26) do príslušných otvorov skl'učovadla s ozubeným vencom (22) a nástroj rovnomerne utiahnite.
- Prepínač pracovných režimov (16) otočte do polohy „Vř-tanie“.
Vybratie pracovného nástroja (pozri obrázok H)
- Otočte objímku skíľučovadla s ozubeným vencom (22) pomocou doťahovacieho klúča (26) proti smeru pohybu hodinových ručičiek tak, aby sa pracovný nástroj dal vybrať.
Vkladanie pracovného nástroja (pozri obrázok I)
Upozornenie: Nástroje bez stopky SDS-plus nepoužívajte na vrtanie s funkciou kladiva ani na sekanie! Nástroje bez stopky SDS-plus a ich skľučovadlo sa pri vrtaní s príklepom a pri sekaní poškodia.
- Nasad'te rýchkloupínacie výmenné skľučovadlo (1).
- Pevne držte pridržiavací prstenec (28) rýchloupínacieho sklůčovadla. Upínanie nástroja otvorte otáčaním prednej objímky (27) tak, aby sa mohol nasadiť nástroj. Pevne držte pridržiavací prstenec (28) a silno otáčajte prednú objímku (27) v smere šípky, kým nebude počuť zreteľný rapkáčový zvuk.
- Skontrolujte správne upevnenie potiahnutím za pracovný nástroj.
Upozornenie: Ak bolo uchytenie nástroja otvorené až na doraz, môže byť pri útahovaní uchytenia nástroja počuť rapkáčový zvuk a uchytenie nástroja sa nezatvorí.
V takom prípade otočte prednú objímku (27) raz proti smeru šípky. Potom sa bude dat upínanie nástroja zavriet.
Vyberanie pracovného nástroja (pozri obrázok J)
- Pevne držte pridržiavací prstenec (28) rýchloupínacieho výmenného skľučovadla. Upínanie nástroja otvorte otáčaním prednej objímky (27) v smere šípky tak, aby sa mohol odobrat nástroj.
Odsávanie prachu a triesok
Prach z niektorých materiálov, napr. z náterov obsahujúcich olovo, z niektorých druhov dreva, minerálov a kovu môže byt zdraviu škodlivý. Kontakt s takýmto prachom alebo jeho vdychovanie môže vyvolávať alergické reakcie a/alebo ochore-nia dýchacích ciest používatel’a alebo osôb, ktoré sa nachá-dzajú v blízkosti.
Určité druhy prachu, ako napríklad prach z dubového alebo z bukového dreva, sa považujú za rakovinotvorné, predovšetkým v spojení s prídavnými látkami, ktoré sa používajú na ošetrenie dreva (chróman, prostriedky na ochranu dreva).
Materiál, ktorý obsahuje azbest, smú opracovávať len odborníci.
- Používajte podľa možnosti také odsávanie prachu, ktoré je pre daný materiál vhodné.
- Postarajte sa o dobré vetranie svojho pracoviska.
- Odporúčame používať masku na ochranu dýchacích ciest s filtrom triedy P2.
Dodržiavajte aj predpisy vašej krajiny týkajúce sa obrábaných materiálov.
Zabráňte usadzovaniu a hromadeniu prachu na pracovisku. Prach sa môže l'ahko zapálit.
Odsávanie prachu s GDE 18V-16 (príslušenstvo) (pozri obrázok K)
Na odsávanie prachu z betónu a kameňa je potrebné odsávacie zariadenie GDE 18V-16 (príslušenstvo).
Na prach z dreva, kovu a plastov, ako aj na prach ohrozujúcí zdravie (napr. azbest) nie je vhodný tento odsávací systém.
Prevádzka
Uvedenie do prevádzky
Vkladanie akumulátora
Používajte len originálne lítiovo-iónové akumulátory Bosch s napátím uvedeným na typovom štítku vášho elektrického náradia. Používanie iných akumulátorov môže mať za následok poranenie a nebezpečenstvo požiaru.
- Prepínač smeru otáčania (11) nastavte do stredovej polohy, aby ste zabránili neúmyselnému zapnutiu.
- Vsuňte akumulátor (14) až na doraz do šachty pre akumulátor.
Nastavenie pracovného režimu
Poloha na vrtanie s príklepom do betónu alebo kameňa
Poloha na vrtanie bez príklepu do dreva, kovu, keramiky a plastu a na skrutkovanie
Poloha Vario-Lock na nastavenie polohy sekáča
V tejto polohe sa prepínač pracovných režimov (16) nezaistí.
Poloha na sekanie
Nastavenie smeru otáčania
Prepínačom smeru otáčania (11) môžete menit smer otáčania elektrického náradia. Nie je to však možné vtedy, keď je stlačený vypínač (13).
▶ Prepínač smeru otáčania (11) aktivujte len na za- stavenom elektrickom náradí.
Na vítanie s príklepom, na vítanie a na sekanie nastavte vždy pravobežný chod.
- Pravobežný chod: Posuňte prepínač smeru otáčania (11) až na doraz dol'ava.
- L'avobežný chod: Posuňte prepínač smeru otáčania (11) až na doraz doprava.
Zapínanie/vypínanie
Pracovné svetlo (17) svieti pri mierne alebo úplne stlačenom vypínači (13) a umožňuje osvetlenie pracovnej oblasti pri nepriaznivých svetelných podmienkach.
Pri prvom zapnutí elektrického náradia môže nastat' one-skorený rozbeh, pretože elektronika elektrického náradia sa musí najprv nakonfigurovat.
Pri nízkych teplotách dosiahne elektrické náradie plný príklepový/sekací výkon až po určitom čase.
Nastavenie počtu otáčok/frekvencie príklepu
- Otáčky/príklepy zapnutého elektrického náradia plynulo regulujte tým, do akej miery stláčate vypínač (13).
Mierny tlak na vypínač (13) vyvolá nízke otáčky/príklepy. So zvyšovaním tlaku sa počet otáčok/frekvencia príklepu zvyšujú.
Electronic Precision Control (EPC)
EPC vám pomáha pri vřtaní s príklepom do citlivých materiálov pomalým rozbehom a zníženými pracovnými otáčkami.
- Posuňte prepínač EPC (8) do požadovanej polohy.
Poloha pre maximálne pracovné otáčky
Ochranná spojka proti preťaženiu
Ked' sa pracovný nástroj sprieči alebo zablokuje, po- hon vrtacieho vretena sa preruší. Z dôvodu vznikajú- cich síl držte elektrické náradie vždy obidvomi rukami a zaujmite stabilný postoj.
Ked' sa elektrické náradie zablokuje, okamžite ho vypnite a uvol'nite pracovný nástroj. Pri zapnutí so zablokovaným vrtacím nástrojom vznikajú veľmi intenzívne reakčné momenty.
Rýchle vypnutie (Kickback Control)
Rýchle vypnutie (KickBack Control) poskytuje lepšiu kontrolu nad elektrickým náradím, čím zvyšuje ochranu používateľa v porovnaní s iným elektrickým náradím bez funkcie KickBack Control. Pri náhlej a nepredvídatelnej rotácii elektrického náradia okolo osi vírtania sa elektrické náradie vypne.
- Na opätovné uvedenie do prevádzky uvol'nite vypínač (13) a znova ho stlačte.
Rýchle vypnutie je indikované blikaním pracovného svetla (17) na elektrickom náradí.
Pracovné pokyny
Nastavenie híbky vrtania (pozri obrázok L)
Pomocou híbkového dorazu (20) je možné stanoviť želanú híbku vítania X.
- Stlačte tlačidlo pre nastavenie híbkového dorazu (18) a nastavte híbkový doraz v prídavnej rukoväti (19). Ryhovanie na híbkovom doraze (20) musí smerovať nadol.
– Pracovný nástroj so stopkou SDS-plus zasuňte až na doraz do upínacej hlavy SDS-plus (3). Pohyblivost nástroja SDS-plus može inak viest k nesprávnemu nastaveniu híbky vrtania. - Híbkový doraz vytiahnite tak, aby vzdialenosť medzi špičkou vrtáka a špičkou híbkového dorazu zodpovedala želanej híbke vítania X.
Zmena polohy sekáča (Vario-Lock)
Sekáč môžete zaistiť v 44 polohách. Vďaka tomu budete môčť zaujať vždy optimálnu pracovní polohu.
Vkladanie skrutkovacích hrotov (pozri obrázok M)
▶ Na skrutku/maticu prikladajte ručné elektrické náradie iba vo vypnutom stave. Otáčajúce sa pracovné nástroje by sa mohli zošmyknúť.
Na používanie skrutkovacích hrotov potrebujete univerzálny držiak (29) s upínacou stopkou SDS-plus (príslušenstvo).
- Vyčistite zasúvací koniec stopky a jemne ho potrite tukom.
- Za súčasného otáčania zasúvajte univerzálny držiak skrutkovacích hrotov do upínacej hlavy tak, aby sa samočinne zaistil.
-
Skontrolujte zaistenie potiahnutím za univerzálny držiak skrutkovacích hrotov.
-
Do univerzálného držiaka skrutkovacích hrotov vložte skrutkovací hrot. Na skrutkovanie vždy používajte len také skrutkovacie hroty, ktoré sa hodia k hlave skrutky.
- Na vybratie univerzálného držiaka posuňte zaistovaciu objímku (5) dozadu a vyberte univerzálny držiak (29) z upínacej hlavy.
Tlmenie vibrácií
Zabudované tlmenie vibrácií znižuje vznikajúce vibrácie.
Elektrické náradie prestaňte používať, ked’ je poškodený tlmiaci prvok.
Pokyny na optimálne zaobchádzanie s akumulátorom
Chráňte akumulátor pred vlhkostou a vodou.
Akumulátor skladujte iba pri teplote v rozsahu od -20^ do 50^ . Nenechávajte akumulátor napríklad v lete položený v automobile.
Príležitostne vyčistite vetracie štrbiny akumulátora čistým, mäkkým a suchým štetcom.
Výrazne skrátená doba prevádzky akumulátora po nabití signalizuje, že akumulátor je opotrebovaný a treba ho vymenit za nový.
Dodržiavajte upozornenia týkajúce sa likvidácie.
Údržba a servis
Údržba a čistenie
Pred všetkými prácami na elektrickom náradí (napríklad údržba, výmena nástroja a podobne), ako aj pri jeho preprave a uskladnení vyberte akumulátor z elektrického náradia. V prípade neúmyselného aktivovania vypínača hrozí nebezpečenstvo poranenia.
Elektrické náradie a jeho vetracie štrbiny udržiavajte vždy v čistote, aby ste mohli pracovať dobre a bezpečne.
▶ Poškodenú ochrannú manžetu je potrebné ihned' vymenit. Odporúčame, aby ste si to dali urobit' v autorizovanom servisnom stredisku.
- Po každom použití vyčistite upínanie nástroja (3).
Zákaznícka služba a poradenstvo ohl'adom použitia
Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy a informácie o náhradných dieloch nájdete tiež na: www.bosch-pt.com
V prípade otázok týkajúcich sa našich výrobkov a príslušenstva Vám ochotne pomôže poradenský tím Bosch.
V prípade akýchkol'vek otázok a objednávok náhradných dielov uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.
Slovakia
Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.
Tel.: +421 2 48 703 800
Fax: +421 2 48 703 801
E-Mail: servis.naradia@sk.bosch.com
www.bosch-pt.sk
Transport
Priložené lítiovo-iónové akumulátory podliehajú požiadav-kám na transport nebezpečného nákladu. Tieto akumulátory smie používatel'náradia prepravovať po cestách bez d'alších opatrení.
Pri zasielani tretími osobami (napr.: leteckou dopravou alebo prostredníctvom špedície) treba rešpektovať osobitné požiadavky na obaly a označenie. V takomto prípade treba pri príprave zásielky bezpodmienečne konzultovať s odborníkom na prepravu nebezpečného tovaru.
Akumulátory zasielajte iba vtedy, ak nemajú poškodený obal. Otvorené kontakty prelepte a akumulátor zabaľte tak, aby sa v obale nemohol posúvať. Rešpektujte aj prípadné doplňujúce národné predpisy.
Likvidácia
Ručné elektrické náradie, príslušenstvo a obal treba dať na recykláciu zodpovedajúcu ochrane životného prostredia.
Podl'a Európskej smernice 2012/19/EÚ sa musí nepoužitelné elektrické náradie a podl'a európskej smernice 2006/66/ES sa musia poškodené alebo opotrebované akumulátory/batérie zbierať separovane a treba ich dávať na recykláciu v súlade s ochranou životného prostredia.
Akumulátory/batérie:
Li-Ion:
Dodržujte pokyny uvedené v časti Transport (pozri „Transport“, Stránka 147).
