MANUAL DE UTILIZARE GBH 18 VEC Professional BOSCH

Instrucțiuni de siguranță

Indicații generale de avertizare pentru scule electrice

AVERTIS-MENT

Citiți toate indicatiile de avertizare și instrucțiunile. Nerespectarea indicatiilor de avertizare și a

instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave.

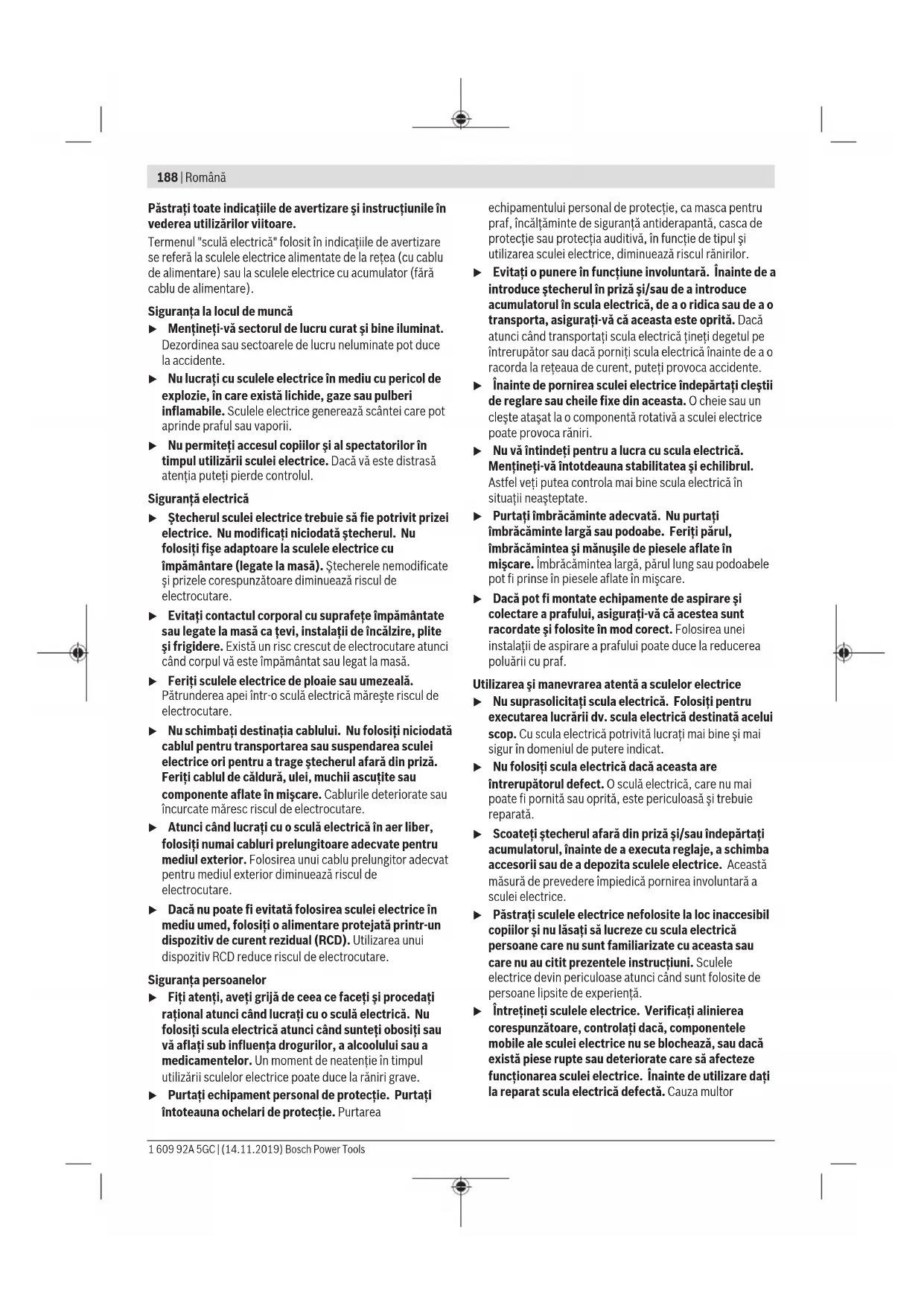

188 | Română

Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.

Termenul "sculă electrică" folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) sau la sculele electrice cu acumulator (fără cablu de alimentare).

Siguranta la locul de muncă

• Mențineți-vă sectorul de lucru curat și bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente.
  Nu lucrați cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii.
  Nu permiteți accesul copiilor și al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenția puteți pierde controlul.

Siguranță electrică

▶ Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificați niciodată ştecherul. Nu folosiți fișe adaptoare la sculele electrice cu împământare (legate la masă). Ştecherele nemodificate și prizele corespunzătoare diminuează riscul de electrocutare.
Evitați contactul corporal cu suprafețe împământate sau legate la masă ca țevi, instalații de încălzire, plite și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă.
▶ Feriți sculele electrice de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.
Nu schimbați destinația cablului. Nu folosiți niciodată cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare.
▶ Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri prelungitoare adecvate pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare.
Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiți o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare.

Siguranța persoanelor

Fiți atenți, aveți grijă de ceea ce faceți și procedați rațional atunci când lucrați cu o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării sculelor electrice poate duce la răniri grave.
▶ Purtați echipament personal de protectie. Purtați întoteauna ochelari de protectie. Purtarea

echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protecție sau protecția auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor.

Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce accumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.
Înainte de pornirea sculei electrice îndepăratați cleștii de reglare sau cheile fixe din aceasta. O cheie sau un clește atașat la o componentă rotativă a sculei electrice poate provoca răniri.
Nu vă întindeți pentru a lucra cu scula electrică. Mențineți-vă întotdeauna stabilitatea și echilibrul. Astfel veți putea controla mai bine scula electrică în situații neașteptate.
Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul, îmbrăcămintea și mănușile de piesele aflate în mișcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare.
Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigurați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.

Utilizarea și manevrarea atentă a sculelor electrice

Nu suprasolicitați scula electrică. Folosiți pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.
Nu folosiți scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată.
Scoateți ștecherul afară din priză și/sau îndepăratați acumulatorul, înainte de a executa reglaje, a schimba accesorii sau de a depozita sculele electrice. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice.
Păstrați sculele electrice nefolosite la loc inaccesibil copiilor și nu lăsați să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucțiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experiență.
Intrețineți sculele electrice. Verificați alinierea corespunzătoare, controlați dacă, componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte sau deteriorate care să afecteze funcționarea sculei electrice. Înainte de utilizare dați la reparat scula electrică defectă. Cauza multor

accidente a fost întreținerea necorespunzătoare a sculelor electrice.

▶ Mențineți bine dispozitivele de tăiere bine ascuțite și curate. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.
▶ Folosiți scula electrică, accesoriiile, dispositivele de lucru etc. conform prezentelor instrucțiuni, ținând cont de condițiile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase.

Manevrarea și utilizarea atentă a sculelor electrice cu accumulator

Încărcați acumulatorii numai în încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor tipuri de acumulator decât cele prevăzute pentru el, există pericol de incendiu.
▶ Folosiți numai acumulatori special destinați sculelor electrice respective. Utilizarea altor acumulatori poate duce la răniri și pericol de incendiu.
Feriți acumulatorii nefolosiți de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea bornelor. Un scurtcircuit între bornele accumulatorului poate duce la arsuri sau incendiu.
În cazul utilizării greșite, se poate scurge lichid din acumulator; evitați contactul cu acesta. În cazul contactului accidental cu acesta, clătiți cu apă zona afectată. În cazul contactului lichidului cu ochii, consultați de asemenea un medic. Lichidul scurs din acumulator poate produce iritații ale pielii sau arsuri.

Întreținere

Încredințați scula electrică pentru reparare personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța sculei electrice.

Instrucțiuni de siguranță pentru ciocane

▶ Purtați protectie auditivă. Expunerea la zgomot poate duce la pierderea auzului.
▶ Folosiți mânerul (-ele) suplimentare din setul de livrare al sculei electrice. Pierderea controlului poate cauza vătămări corporale.
▶ Tineți scula electrică de mânerele izolate atunci când executați lucrări la care accesoriul de tăiere sau elementul de fixare poate nimeri conductori electrici ascunși. Contactul accesoriului de tăiere și al elementelor de fixare cu un conductor "sub tensiune" poate pune "sub tensiune" componentele metalice ale sculei electrice și provoca electrocutarea operatorului.
▶ Folosiți detectoare adecvate pentru a localiza conducte de alimentare ascunse sau adresați-vă în acest scop regiei locale furnizoare de utilități.

Contactul cu conductorii electrici poate duce la incendiu și electrocutare. Deteriorarea unei conducte de gaz poate provoca explozii. Străpungerea unei conducte de apă provoacă pagube materiale.

Înainte de a pune jos scula electrică așteptați ca aceasta să se oprească complet. Dispozitivul de lucru se poate agăța și duce la pierderea controlului asupra sculei electrice.
Asigurați piesa de lucru. O piesă de lucru fixată cu dispositive de prindere sau într-o menghină este ținută mai sigur decât cu mâna dumneavoastră.
În cazul deteriorării sau utilizării necorespunzătoare a accumulatorului, se pot degaja vapori. Acumulatorul poate arde sau exploda. Aerisiți bine încăperea și solicitați asistență medicală dacă starea dumneavoastră de sănătate se înrăutăște. Vaporii pot irita căile respiratorii.
▶ Nu deschideți acumulatorul. Există pericol de scurtcircuit.
În urma contactului cu obiecte ascuțite ca de exemplu cuie sau şurubelnițe sau prin acțiunea unor forțe exterioare asupra sa, accumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia accumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească.
Utilizați acumulatorul numai pentru produsele oferite de același producător. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase.

Feriți acumulatorul de căldură, de asemenea, de exemplu, de radiații solare continue, foc, murdărie, apă și umezeală. În caz contrar, există pericolul de explozie și scurtcircuit.

Prindeți strâns scula electrică cu ambele mâini în timpul lucrului și asigurați-vă o poziție stabilă. Scula electrică este condusă mai sigur cu ambele mâini.

Descrierea produsului și a performanțelor sale

Citiți toate indicatiile și instrucțiunile de siguranță. Nerespectarea instrucțiunilor și indicatiilor de siguranță poate provoca electrocutare, incendiu și/sau răniri grave.

Tineți seama de ilustrațiile din partea anterioară a instrucțiunilor de folosire.

Utilizare conform destinației

Scula electrică este destinată atât găuririi cu percuție în beton, cărămidă și piatră, cât și pentru lucrări ușoare de dăltuire. Aceasta este de asemenea adecvată pentru găurirea fără percuție în lemn, metal, ceramică și material plastic. Sculele electrice prevăzute cu un sistem de reglare electronică a turației și funcționare spre dreapta/stânga sunt adecvate și pentru înșurubare.

190 | Română

Componentele illustrate

Numerotarea elementelor componente se referă la schița sculei electrice de pe pagina grafică.

(1) Mandrină interschimbabilă cu strângere rapidă (GBH 18V-26 F)
(2) Mandrină interschimbabilă cu sistem de prindere SDS-plus (GBH 18V-26 F)
(3) Sistem SDS-plus de prindere a accesorilor
(4) Capac de protectie impotriva prafului
(5) Mançon de blocare
(6) Inel de blocare a mandrinei interschimbabile (GBH 18V-26 F)
(7) Amortizor de vibrații
(8) Comutator EPC (Electronic Precision Control)
(9) Sistem de prindere pentru buclă de agățare
(10) Tastă de deblocare a accumulatorului ^4
(11) Comutator de schimbare a directiei de rotație
(12) Mâner (suprafață izolată de prindere)
(13) Comutator de pornire/oprire
(14) Acumulator ^4)
(15) Tastă de deblocare a comutatorului de oprire a percuției/rotației

(16) Comutator de oprire a percutiei/rotatiei
(17) Lampă de lucru
(18) Tastă de reglare a limitatorului de reglare a adâncimii
(19) Mâner auxiliar (suprafață izolată de prindere)
(20) Limitator de reglare a adâncimii
(21) Șurub de siguranță pentru mandrina cu coroană dințată (GBH 18V-26) ^A)
(22) Mandrină cu coroană dințată (GBH 18V-26)
(23) Tijă de prindere SDS-plus pentru mandrină (GBH 18V-26) ^A)
(24) Adaptor pentru mandrină (GBH 18V-26 F)
(25) Caneluri de marcare
(26) Cheie pentru mandrine (GBH 18V-26)
(27) Manşonul anterior al mandrinei interschimbabile cu strângere rapidă (GBH 18V-26 F)
(28) Inelul de fixare al mandrinei interschimbabile cu strângere rapidă (GBH 18V-26 F)
(29) Suport universal cu tijă de prindere SDS-plus ^A
A) Accesoriiile ilustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteți găsi accesoriiile complete în programul nostru de accesorii.

Date tehnice

Ciocan rotopercutor cu acumulator GBH 18V-26 GBH 18V-26 F
Număr de identificare		3 611 J09 0.. 3 611 J10 ...
Reglare a turației ● ●
Oprire rotație ● ●
Functionare spre dreapta/stânga ● ●
Mandrină interschimbabilă - ●
Tensiune nominală V= 18 18
Putere nominală W 425 425
Număr de percuții ^A)	min ^-1	0-4350 0-4350
Energie de percuție conform EPTA-Procedure 05:2016	J 2,6 2,6
Turație nominală
– Functionare spre dreapta	rot/min	0-980	0-980
– Functionare spre stânga	rot/min	0-980	0-980
Sistem de prindere a accesorilor		SDS-plus	SDS-plus
Diametru guler ax	mm 50 50
Diametru maxim de găurire:
– Beton	mm 26 26
– Zidărie (cu carotă)	mm 68 68
– Oțel	mm 13 13
– Lemn	mm 30 30
Greutate conform EPTA-Procedure 01:2014	kg 3,2-4,2 3,3-4,4

Ciocan rotopercutor cu acumulator GBH 18V-26 GBH 18V-26 F

Lungime mm 347 378
Înălțime mm 225 225
Temperatură ambientă recomandată în timpul încărcării	°C 0 ... +35 0 ... +35
temperatura ambientă admisă în timpul funcționării ^B) și în timpul depozitării	°C -20 ... +50 -20 ... +50
acumulatori recomandați GBA 18V...	ProCORE18V...	GBA 18V...ProCORE18V...
Încărcătoare recomandate GAL 18...	GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...

A) în funcție de accumulatorul folosit
B) putere mai redusă la temperaturi <0 °C

Informații privind zgomotul/vibrațiile

GBH 18V-26 GBH 18V-26 F
Valorile zgomotului emis au fost determinate conform EN 60745-2-6.
Nivelul de zgomot evaluat A al sculei electrice este în mod normal:
Nivel de presiune sonoră dB(A)		91 91
Nivel de putere sonoră dB(A)		102 102
Incertitudinea K dB		3	3
Poartă căști antifonice!
Valorile totale ale vibrațiilor ah (suma vectorială a trei direcții) și incertitudinea K au fost determinate conform EN 60745-2-6:
Găurire cu percuție în beton:
ah	m/s2	13,0 12,5
K	m/s2	1,5	1,5
Dăltuire:
ah	m/s2	8,5	9,0
K	m/s2	1,5	1,5
Găurire în metal:
ah	m/s2	2,5	2,5
K	m/s2	1,5	1,5
Înșurubare:
ah	m/s2	2,5	2,5
K	m/s2	1,5	1,5

Nivelul vibrațiilor și nivelul zgomotelor emise specificate în prezentele instructiuni au fost măsurate conform unei proceduri de măsurare standardizate și pot fi utilizate la compararea diferitelor scule electrice. Acestea pot fi folosite și pentru evaluarea provizorie a vibrațiilor și zgomotului emis.

Nivelul specificat al vibrațiilor și al zgomotului emis se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicații, împreună cu alte accesorii decât cele indicate sau nu, beneficiază de o întreținere satisfăcătoare, nivelul vibrațiilor și nivelul zgomotului emis se pot abate de la

valorile specificate. Aceasta poate amplifica considerabil vibrațiile și zgomotul de-a lungul întregului interval de lucru.

Pentru o evaluare exactă a vibrațiilor și a zgomotului ar trebui luate în calcul și intervalele de timp în care scula electrică este deconectată sau funcționează, dar nu este folosită efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a zgomotului pe întreg intervalul de lucru.

Stabiliti măsuri de siguranță suplimentare pentru protejarea utilizatorului împotriva efectului vibrațiilor, ca de exemplu: întreținerea sculei electrice și a accesoriiilor, menținerea căldurii mâinilor, organizarea proceselor de muncă.

192 | Română

Montarea

Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesorilor, etc.) cât și în timpul transportului și depozitării acesteia, aduceți comutatorul de schimbare a direcției de rotație în poziție mediană. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.

Încărcarea accumulatorului

▶ Folosiți numai încărcătoarele menționate în datele tehnice. Numai aceste încărcătoare sunt adaptate la accumulatorul cu tehnologie litiu-ion montat în scula dumneavoastră electrică.

Notă: Acumulatorul este partial încărcat la livrare. Pentru a asigura funcționarea la capacitatea nominală a accumulatorului, înainte de prima utilizare, încărcați complet acumulatorul în încărcător.

Acumulatorul litiu-ion poate fi încărcat în orice moment, fără ca prin aceasta să i se reducă durata de viață utilă. Întreruperea procesului de încărcare nu afectează acumulatorul.

Accumulatorul Li-lon este protejat împotriva descărcării profunde prin "Electronic Cell Protection (ECP)". Când accumulatorul s-a descărcat, scula electrică este deconectată printr-un circuit de protectie: dispozitivul de lucru nu se mai mișcă.

- După deconectarea automată a sculei electrice nu mai apăsați pe întrerupătorul Pornit/Oprit. Acumulatorul s-ar putea deteriora.

Respectați instrucțiunile privind eliminarea.

Extragerea accumulatorului

Accumulatorul (14) este prevăzut cu două trepte de blocare, care au rolul de a preveni căderea accumulatorului din scula electrică în cazul apăsării involuntare a tastei de deblocare a accumulatorului (10). Atât timp cât accumulatorul se află în interiorul sculei electrice, acesta este fixat în poziție prin forța elastică a unui arc.

- Pentru extragerea accumulatorului (14), apasă pe tasta de deblocare (10) și extrage accumulatorul din scula electrică. Nu forța.

Indicatorul stării de încărcare a accumulatorului

LED-urile verzi ale indicatorului stării de încărcare a accumulatorului indică starea de încărcare a accumulatorului. Din considerente legate de siguranță, verificarea stării de încărcare este posibilă numai cu scula electrică oprită.

Pentru indicarea stării de încărcare, apasă tasta 📄 sau .Acest lucru este posibil și când accumulatorul nu este montat pe scula electrică.

Dacă, după apăsarea tastei pentru indicarea stării de încărcare, nu se aprinde niciun LED, înseamnă că accumulatorul este defect și trebuie înlocuit.

Tip de accumulator GBA 18V...

LED-uri Capacitate

Aprindere continuă de 3 ori cu iluminare de culoare verde	60-100 %
Aprindere continuă de 2 ori cu iluminare de culoare verde	30-60 %
Aprindere continuă o dată cu iluminare de culoare verde	5-30 %
Aprindere intermitentă o dată cu iluminare de culoare verde	0-5 %

Tip de accumulator ProCORE18V...

LED-uri Capacitate

Aprindere continuă de 5 ori cu iluminare de culoare verde	80-100 %
Aprindere continuă de 4 ori cu iluminare de culoare verde	60-80 %
Aprindere continuă de 3 ori cu iluminare de culoare verde	40-60 %
Aprindere continuă de 2 ori cu iluminare de culoare verde	20-40 %
Aprindere continuă o dată cu iluminare de culoare verde	5-20 %
Aprindere intermitentă o dată cu iluminare de culoare verde	0-5 %

Mânerul auxiliar

Utilizează scula electrică numai împreună cu mânerul auxiliar (19).

Bascularea mânerului auxiliar (consultă imaginea A)

Puteți regla mânerul auxiliar (19) prin basculare, pentru obținerea unei poziții de lucru sigure și confortabile.

– Răsucește în sens antiorar partea inferioară a mânerului auxiliar (19) și basculează mânerul auxiliar (19) în poziția dorită. Apoi răsucește ferm în sens orar partea inferioară a mânerului auxiliar (19).

Ai grijă ca banda de strângere a mânerului auxiliar să fie prinsă în canelura prevăzută în acest scop pe carcasă.

Alegerea mandrinei și accesoriiilor

Pentru găurirea cu percuție aveți nevoie de accesorii cu sistem de prindere SDS-plus care să poată fi introduse în mandrina SDS-plus.

Pentru găurirea fără percuție în lemn, metal, ceramică sau material plastic cât și pentru înșurubare se folosesc accesorii fără sistem de prindere SDS-plus (de exemplu, burghie cu tijă cilindrică). Pentru aceste accesorii aveți nevoie de o

mandrină rapidă, respectiv de o mandrină cu coroană dințată.

Montarea/Demontarea mandrinei cu coroană dințată

(GBH 18V-26)

Montarea mandrinei cu coroană dințată (consultă imaginea B)

• Înşurubează tija de prindere SDS-plus (23) într-o mandrină cu coroană dințată (22). Asigură mandrina cu coroană dințată (22) cu şurubul de siguranță (21).
  Asigură-te că șurubul de siguranță are un filet spre stânga.

Montarea mandrinei cu coroană dințată (consultă imaginea B)

• Curăță capătul de introducere al tijei de prindere și gresează-l ușor.
• Introdu mandrina cu coroană dințată prin rotirea tijei în sistemul de prindere a accesoriiilor, până când se blochează automat.
• Verifică blocarea trăgând de mandrina cu coroană dințată.

Extragerea mandrinei cu coroană dințată

- Împinge manşonul de blocare (5) spre înapoi și scoate mandrina cu coroană dințată (22).

Extragerea/Introducerea mandrinei interschimbabile

(GBH 18V-26 F)

Demontarea mandrinei interschimbabile (consultă imaginea C)

• Trage spre înapoi inelul de blocare a mandrinei interschimbabile (6), menține-l ferm în această poziție și trage spre înainte mandrina interschimbabilă SDS-plus (2), respectiv mandrina interschimbabilă cu strângere rapidă (1).
  – După demontare, protejează mandrina interschimbabilă împotriva murdăririi.

Montarea mandrinei interschimbabile (consultă imaginea D)

Utilizează numai echipamente originale specifice modelului, acordând atenție numărului de caneluri de marcare (25). Sunt permise numai mandrine interschimbabile cu două sau trei caneluri de marcare.

Dacă este utilizată o mandrină interschimbabilă care nu este adecvată pentru această sculă electrică, accesoriiul poate cădea din sistemul de prindere în timpul funcționării.

- Înainte de a o introduce, curăță mandrina interschimbabilă și gresează ușor capătul de introducere al acesteia.

- Apucă cu toată mâna mandrina interschimbabilă SDS-plus (2), respectiv mandrina interschimbabilă cu strângere rapidă (1). Împinge mandrina interschimbabilă

rotind adaptorul pentru mandrină (24) până când se fixează sonor.

- Mandrina interschimbabilă se blochează automat. Verifică blocarea mandrinei interschimbabile trăgând de aceasta.

Înlocuirea sculei

Capacul de protecție împotriva prafului (4) împiedică în mare măsură pătrunderea prafului rezultat în urma găuririi în sistemul de prindere a accesoriilor în timpul funcționării sculei electrice. La introducerea accesoriului, aveți grijă să nu deteriorați capacul de protecție împotriva prafului (4).

În cazul deteriorării capacului de protecție împotriva prafului, acesta trebuie înlocuit imediat. Se recomandă ca această operație să fie executată la un centru de asistență tehnică.

Înlocuirea sculei (SDS-plus)

Montarea accesoriiului cu sistem de prindere SDS-plus (consultă imaginea E)

Cu mandrina SDS-plus puteți înlocui simplu și confortabil accesoriiul, fără a utiliza scule suplimentare.

• GBH 18V-26 F: Introdu mandrina interschimbabilä SDS-plus (2).
• Curăță cu regularitate capătul de introducere al accesoriiului și gresează-l ușor.
• Introdu prin răsucire accesoriiul în sistemul de prindere a accesoriiilor, până când se blochează automat.
• Verifică blocarea accesoriiului trăgând de acesta. Accesoriiul cu sistem de prindere SDS-plus este proiectat pentru a fi mobil. De aceea, la funcționarea în gol, se produce o abatere de la mișcarea concentrică. Aceasta nu afectează precizia de execuție a găurii deoarece burghiul se autocentrează în timpul găuririi.

Demontarea accesorilor cu sistem de prindere SDS-plus (consultați imaginea F)

- Împingeți manșonul de blocare (5) spre înapoi și extrageți accesoriiul.

Înlocuirea sculei (fără SDS-plus)

(GBH 18V-26)

Montarea accesoriiului (consultă imaginea G)

Observație: Pentru găurire cu percuție sau dăltuire nu utiliza accesorii fără sistem de prindere SDS-plus! Accesoriiile fără sistem de prindere SDS-plus și mandrina acestora se deteriorează dacă sunt folosite la găurirea cu percuție și la dăltuire.

• Introdu mandrina cu coroană dințată (22).
• Deschide prin rotire mandrina cu coroană dințată (22) până când accesoriiul poate fi montat. Introdu un accesoriu.
• Introdu cheia pentru mandrine (26) în găurile corespunzătoare din mandrina cu coroană dințată (22) și strânge uniform accesoriiul.

194 | Română

- Rotește comutatorul de oprire a percuției/rotației (16) în poziția „Găurire”.

Demontarea accesoriiului (consultati imaginea H)

- Răsucește manșonul mandrinei cu coroană dințată (22) cu ajutorul cheii pentru mandrine (26) în sens antiorar, până când accesoriul poate fi extras.

Înlocuirea sculei (fără SDS-plus)

(GBH 18V-26 F)

Montarea accesoriiului (consultă imaginea I)

Observatie: Pentru găurire cu percuție sau dăltuire nu utiliza accesorii fără sistem de prindere SDS-plus! Accesoriiile fără sistem de prindere SDS-plus și mandrina acestora se deteriorează dacă sunt folosite la găurirea cu percuție și la dăltuire.

• Introdu mandrina interschimbabilă cu strângere rapidă (1).
• Tine ferm inelul de fixare (28) al mandrinei interschimbabile cu strângere rapidă. Deschide sistemul de prindere a accesoriiilor rotind manşonul anterior (27) până când accesoriiul poate fi montat. Tine ferm inelul de fixare (28) și rotește puternic manşonul anterior (27) în directția săgeții până când se fixează sonor.
• Verifică fixarea accesoriiului trăgând de acesta.

Observatie: Dacă sistemul de prindere a accesoriiilor a fost deschis până la opritor, la strângerea sistemului de prindere a accesoriiilor se emite un zgomot, iar sistemul de prindere a accesoriiilor nu se închide.

În acest caz, rotește manșonul anterior (27) o dată în directția opusă celei indicate de săgeată. Apoi, sistemul de prindere a accesorilor poate fi închis.

- Rotește comutatorul de oprire a percuției/rotației (16) în poziția „Găurire”.

Extragerea accesoriiului (consultă imaginea J)

- Tine ferm inelul de fixare (28) al mandrinei interschimbabile cu strângere rapidă. Deschide sistemul de prindere a accesorilor rotind manşonul anterior (27) în direcția săgeții, până când accesoriu poate fi extras.

Aspirarea prafului/aşchiilor

Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, minerale și metal pot fi dăunătoare sănătății. Atingerea sau inspirarea acestor pulberi poate provoca reacții alergice și/ sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere.

Anumite pulberi cum sunt pulperea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales în combinație cu materiale de adaos utilizate la prelucrarea lemnului (cromat, substanțe de protecție a lemnului). Materialele care conțin azbest nu pot fi prelucrate decât de către specialiști.

• Folosiți pe cât posibil o instalație de aspirare a prafului adecvată pentru materialul prelucrat.
• Asigurati buna ventilație a locului de muncă.

- Este recomandabil să se utilizeze o mască de protectie a respiratiei având clasa de filtrare P2.

Respectați prescripțiile din țara dumneavoastră referitoare la materialele de prelucrat.

Evitați acumulările de praf la locul de muncă. Pulberile se pot aprinde cu ușurință.

Sistem de aspirare a prafului cu GDE 18V-16 (accesoriu) (consultă imaginea K)

Pentru aspirarea pulberilor de beton și piatră este necesar dispozitivul de aspirare GDE 18V-16 (accesoriu).

Acest sistem de aspirare nu este adecvat pentru pulverile de lemn, metal și material plastic cât și pentru pulverile nocive pentru sănătate (de exemplu, azbest).

Functionarea

Punerea în funcțiune

Introducerea accumulatorului

Utilizați numai accumulatori litiu-ion Bosch originali care au aceeași tensiune ca cea specificată pe plăcuța cu date tehnice a sculei dumneavoastră electrice.

Utilizarea de alți acumulatori poate duce la răniri și pericol de incendiu.

• Adu în poziția de mijloc comutatorul de schimbare a direcției de rotație (11) pentru a preveni pornirea accidentală.
• Împinge accumulatorul (14) până la opritor în compartimentul pentru accumulator.

Setarea modului de functionare

Cu ajutorul comutatorului de oprire a percuției/rotației (16) selectează modul de funcționare a sculei electrice.
- Pentru comutarea modului de functionare, apasă tasta de deblocare (15) și rotește comutatorul de oprire a percuției/rotației (16) în poziția dorită, până când se fixează sonor.

Observație: Modifică modul de funcționare numai când scula electrică este dezactivată! În caz contrar, scula electrică se poate deteriora.

Pozitia pentru Găurire cu percuție în beton sau piatră

Poziția pentru găurire fără percuție în lemn, metal, ceramică și material plastic, precum și pentru înșurubare

Pozitia Vario-Lock pentru reglarea poziției dăltii

Comutatorul de oprire a percuției/rotației (16) nu se fixează în această poziție.

Pozitia pentru Dăltuire

Reglarea directiei de rotație

Cu ajutorul comutatorului de schimbare a directiei de rotație (11) poti schimba directia de rotație a sculei electrice.

Atunci când comutatorul de pornire/oprire (13) este apăsat, acest lucru nu mai este însă posibil.

- Acționează comutatorul de schimbare a direcției de rotație (11) numai cu scula electrică oprită.

Reglează întotdeauna direcția de rotație pentru găurire cu percuție, găurire și dăltuire pe funcționarea spre dreapta.

- Functionare spre dreapta: Împinge comutatorul de schimbare a direcției de rotație (11) spre stânga, până la opritor.

- Funcționare spre stânga: Împinge comutatorul de schimbare a direcției de rotație (11) spre dreapta, până la opritor.

Pornirea/Oprirea

- Pentru pornirea sculei electrice, apasă comutatorul de pornire/oprire (13).

Lampa de lucru (17) se aprinde atunci când comutatorul de pornire/oprire (13) este apăsat ușor sau complet și permite iluminarea zonei de lucru în condiții de luminozitate nefavorabilă.

La prima conectare a sculei electrice este posibil să se producă o întârziere a pornirii acesteia, datorită faptului că sistemul electronic al sculei electrice trebuie mai întâi să se configureze.

La temperaturi scăzute, scula electrică va atinge puterea maximă de percuție numai după un anumit timp de functionare.

- Pentru oprirea sculei electrice, eliberează comutatorul de pornire/oprire (13).

Reglarea turației/numărului de percuții

- Reglează progresiv turația/numărul de percuții a/al sculei electrice conectate, exercitând o apăsare mai puternică sau mai ușoară asupra comutatorului de pornire/oprire (13).

O apăsare ușoară a comutatorului de pornire/oprire (13) determină o turație joasă/un număr de percuții mai mic. Turația/Numărul de percuții crește odată cu creșterea forței de apăsare.

Electronic Precision Control (EPC)

EPC te sprijină la lucrul cu percuție în materiale delicate, printr-o accelerare lentă și o turație de lucru redusă.

- Împinge comutatorul EPC (8) în poziția dorită.

Pozitie pentru turație maximă de lucru

Pozitie pentru accelerare lentă și turație redusă de lucru

Cuplaj de suprasarcină

Dacă accesoriiul se blochează sau se agață, se întrerupe antrenarea la arborele portburghiu. Din cauza forțelor astfel generate, este necesar să țineți întotdeauna ferm și cu ambele mâini scula electrică și să aveți o poziție stabilă.
Opriti scula electrică și detensionați-o atunci când se blochează. Pornirea sculei electrice când dispozitivul de găurire este blocat, generează momente de recul foarte puternice.

Deconectarea rapidă (KickBack Control)

Deconectarea rapidă (KickBack Control) asigură un control mai bun al sculei electrice, sporind astfel protectția utilizatorului, comparativ cu sculele electrice fără KickBack Control. În cazul unei rotiri bruște și imprevizibile a sculei electrice în jurul axei burghiului, scula electrică se oprește.

- Pentru repunerea în funcțiune, eliberează comutatorul de pornire/oprire (13) și acționează-l din nou.

Deconectarea rapidă este semnalizată prin aprinderea intermitentă a lâmpii de lucru (17) de la scula electrică.

Instrucțiuni de lucru

Reglarea adâncimii de găurire (consultați imaginea L)

Cu ajutorul limitatorului de reglare a adâncimii (20) se poate stabili adâncimea de găurire dorită X.

• Apăsați tasta pentru reglarea limitatorului de reglare a adâncimii (18) și introduceti limitatorul de reglare a adâncimii în mânerul auxiliar (19). Canelura de pe limitatorul de reglare a adâncimii (20) trebuie să fie orientată în jos.
• Împingeți accesoriiul cu sistem de prindere SDS-plus până la opritor în sistemul SDS-plus de prindere a accesoriiilor (3). În caz contrar, mobilitatea accesoriiului cu sistem de prindere SDS-plus ar putea cauza o reglare greșită a adâncimii de găurire.
• Trageți limitatorul de reglare a adâncimii până când distanța dintre vârful burghiului și vârful limitatorului de reglare a adâncimii corespund adâncimii de găurire dorite X.

Modificarea poziției dălții (Vario-Lock)

Poți bloca dalta în pozițiile 44. Astfel poți adopta întotdeauna poziția de lucru optimă.

• Introdu dalta în sistemul de prindere a accesorilor.
• Rotește comutatorul de oprire a percuției/rotației (16) în poziția „Vario-Lock”.
• Rotește accesoriiul în poziția dorită a dălții.

196 | Română

• Rotește comutatorul de oprire a percuției/rotației (16) în poziția „Dăltuire”. Astfel, sistemul de prindere a accesoriiilor va fi blocat.
• Reglează directia de rotație pentru dăltuire pe funcționarea spre dreapta.

Montarea bitilor de șurubelnită (consultați imaginea M)

Amplasați scula electrică pe piuliță/șurub numai în stare oprită. În caz contrar, accesoriiile aflate în rotație pot aluneca.

Pentru utilizarea bitilor de șurubelnită, este necesar un suport universal (29) cu o tijă de prindere SDS-plus (accesoriu).

• Curățați capătul de introducere al tijei de prindere și gresați-l ușor.
• Introduceți suportul universal în sistemul de prindere a accesoriiilor rotindu-l până când se blochează automat în acesta.
• Verificați blocajul trăgând de suportul universal.
• Introduceți un cap de şurubelniță în suportul universal. Folosiți numai biti de şurubelniță potriviti pentru capul de şurub respectiv.
• Pentru demontarea suportului universal, împingeți spre înapoi manșonul de blocare (5) și extrageți suportul universal (29) din sistemul de prindere a accesorilor.

Amortizorul de vibrații

Amortizorul de vibrații integrat reduce vibratiile care se produc.

Nu mai continua să folosești scula electrică dacă elementul de amortizare s-a deteriorat.

Indicații privind manevrarea optimă a accumulatorului

Protejați acumulatorul împotriva umezelii și apei.

Depozitați acumulatorul numai la temperaturi cuprinse între -20 °C și 50 °C. Nu lăsați acumulatorul în autovehicul, de exemplu, pe timpul verii.

Ocazional curățați fantele de ventilație ale accumulatorului utilizând o pensulă moale, curată și uscată.

Un timp de functionare considerabil redus după încărcare indică faptul că acumulatorul s-a uzat și trebuie înlocuit. Respectați instructiunile privind eliminarea.

Întreținere și service

Întreținerea și curățarea

Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesoriiilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
▶ Pentru a putea lucra bine și sigur, mențineți curate scula electrică și fantele de aerisire ale acesteia.
În cazul deteriorării capacului de protecție împotriva prafului, acesta trebuie înlocuit imediat. Este

recomandat ca această operație să fie executată la un centru de asistență tehnică.

- Curăță sistemul de prindere a accesoriiilor (3) după fiecare utilizare.

Serviciu de asistență tehnică post-vânzări și consultanță clienti

Serviciul nostru de asistență tehnică răspunde întrebărilor tale atât în ceea ce privește întreținerea și repararea produsului tău, cât și referitor la piesele de schimb. Pentru desenele descompuse și informații privind piesele de schimb, poți de asemenea să accesezi: www.bosch-pt.com Echipa de consultanță Bosch îți stă cu plăcere la dispoziție pentru a te ajuta în chestiuni legate de produsele noastre și accesoriiile acestora.

În caz de reclamații și comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10 cifre, indicat pe plăcuța cu date tehnice a produsului.

România

Robert Bosch SRL

PT/MKV1-EA

Accumulatorii Li-Ion integrați respectă cerințele legislației privind transportul mărfurilor periculoase. Acumulatorii pot fi transportați rutier fără restricții de către utilizator. În cazul transportului de către terți (de exemplu: transport aerian sau prin firmă de expediții) trebuie respectate cerințe speciale privind ambalarea și marcarea. În această situație, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase.

Expediați acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiți cu bandă de lipit contactele deschise și ambalați astfel accumulatorul încât să nu se poată deplasa în interiorul ambalajului. Vă rugăm să respectați eventualele norme naționale suplimentare.

Eliminare

Sculele electrice, accumulatorii, accesoriiile și ambalajele trebuie direcționate către o statie de revalorificare ecologică.

Nu aruncați sculele electrice și accumulatorii/bateriile în gunoiul menajer!

Numai pentru țările UE:

Conform Directivei Europene 2012/19/UE sculele electrice scoase din uz și, conform Directivei Europene 2006/66/CE, accumulatorii/bateriile defecte sau consumate trebuie colectate separat și direcționate către o stație de reciclare ecologică.

Accumulatori/baterii:

Li-Ion:

Vă rugăm să respectați indicațiile de la paragraful Transport (vezi „Transport“, Pagina 196).

Български
