NAUDOJIMO INSTRUKCIJA GBH 18 VEC Professional BOSCH

Bendrosios darbo su elektriniais irankiais saugos nuorodos

ISPÈJIMAS

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepa-

isysite žemiau pateiktų saugos nuorodu ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis jrankis“ apibūdina jrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius jrankius (be maitinimo laido).

Darbo vietos saugumas

Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai jrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
- Dirbdami su elektriniu įrankiu neleiskite šalia būti vai-kams ir pašaliniams asmenims. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti įrankio.

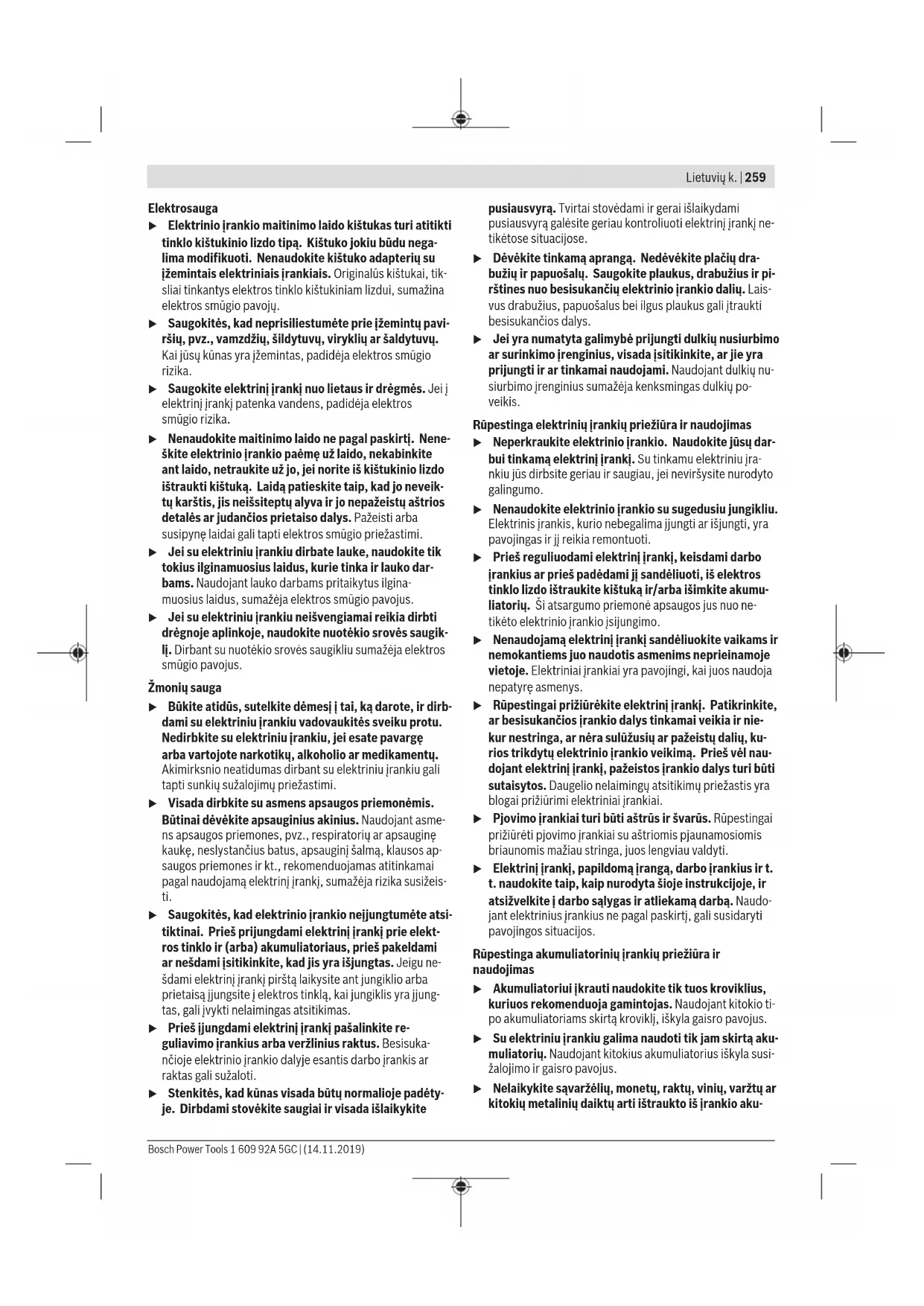

Elektrosauga

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalus kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.
▶ Saugokitės, kad neprisiliestumėte prie įžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio rizika.
▶ Saugokite elektrinj įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika.
Nenaudokite maitinimo laido ne pagal paskirtį. Neneškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
▶ Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.
Jei su elektriniu jrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklij. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Būkite atidūs, sutelkite dėmesi į tai, ką darote, ir dirb-dami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi.
Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dėvėkite apsauginius akinius. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.
▶ Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali įvykti nelaimingas atsitikimas.
Prieš įjungdami elektrinį įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisukančioje elektrinio įrankio dalyje esantis darbo įrankis ar raktas gali sužaloti.
▶ Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite

pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį netikėtose situacijose.

▶ Dévékite tinkamą aprangą. Nedévékite plačių drabužių ir papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.
▶ Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis.

Rūpeestinga elektrinių įrankių priežiūra ir naudojimas

▶ Neperkraukite elektrinio įrankio. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
▶ Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti.
Prieš reguliuodami elektrini įrankį, keisdami darbo įrankius ar prieš padėdami jį sandėliuoti, iš elektros tinklo lizdo ištraukite kištuką ir/arba išimkite akumuliatorių. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.
Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
▶ Rūpestingai prižiūrėkite elektrinį įrankį. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudojant elektrinį įrankį, pažeistos įrankio dalys turi būti sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpeestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti.
Elektrini įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.

Rüpestinga akumuliatorinių įrankių priežiūra ir naudojimas

Akumuliatoriui ikrauti naudokite tik tuos kroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumuliatoriams skirtą kroviklj, iškyla gaisro pavojus.
▶ Su elektriniu įrankiu galima naudoti tik jam skirtą akumuliatorių. Naudojant kitokius akumuliatorius iškyla susižalojimo ir gaisro pavojus.
▶ Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš įrankio aku-

muliatoriaus kontaktu. Trumpai sujungus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisra.

Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis; venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis, nedelsdami kreipkitės į gydytoją. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą.

Techniné priežiūra

Elektrinj įrankį turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis įrankis išliks saugus naudoti.

Saugos nuorodos dirbantiems su smūginiais irankiais

▶ Naudokite klausos apsaugos priemones. Dėl triukšmo poveikio galima prarasti klausą.
▶ Naudokite su elektriniu įrankiu pateiktą (-as) papildoma (-as) rankeną (-as). Nesuvaldžius elektrinio įrankio, galima susižaloti.
▶ Jei atliekate darbus, kurių metu darbo įrankis ar varžtas gali kliudyti paslėptus elektros laidus, elektrinį įrankį laikykite už izoliuotų rankenų. Sukimo metu darbo įrankiui ar varžtui palietus laidą, kuriame yra įtampa, jis gali prisiliesti prie metalinių elektrinio įrankio dalių, kuriose yra įtampa, ir operatorius gali patirti elektros smūgi.
Prieš pradėdami darbą, tinkamais ieškikliais patikrinkite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių; jei abejojate, galite pasikviesti i pagalbą vietinius komunalinių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį galima pridaryti daugybę nuostolių.
Prieš padėdami elektrinį įrankį būtinai palaukite, kol visiškai sustos jo judančios dalys. Darbo įrankis gali ištrigti paviršiuje, tuomet kyla pavojus nesuvaldyti elektrinio įrankio.
▶ |tvirtinkite ruošinj. Tvirtinimo jranga arba spaustuvais jt-virtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinj ranka.
Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus.
▶ Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus.
Aštrūs daiktai, pvz., vinys ar atsuktuvaí, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali jvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti.
- Akumuliatorių naudokite tik su gamintojo gaminiais. Tik taip apsaugosite akumuliatorių nuo pavojingos per di-delės apkrovos.

Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, nešvarumu, vandens ir drėgmės. Iškyla sprogimo ir trumpojo jungimo pavojus.

Darbo metu elektrini įranki visuomet būtina laikyti abiem rankomis ir tvirtai stovėti. Abiem rankomis laikomas elektrinis įrankis yra saugiau valdomas.

Gaminio ir savybių aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorody ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.

Prašome atkreipti dėmesįį paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Naudojimas pagal paskirti

Elektrinis jrankis skirtas plytoms, betonui ir naturaliam akmeniui su smügiu gręžti bei lengviems kirtimo darbams atlikti. Jis taip pat tinka medienai, metalui, keramikai ir plastikui gręžti be smügio. Elektriniai jrankiai su elektroniniu sükių regulatoriumi ir dešininiu bei kairiniu sukimusi taip pat yra skirti varztams sukti.

Pavaizduoti įrankio elementai

Numeriais pažymėtus elektrinio įrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose.

(1) Greitojo užveržimo keičiamasis griebtuvas (GBH 18V-26 F)
(2) SDS-plus keičiamasis griebtuvas (GBH 18V-26 F)
(3) Irankių įtvaras SDS-plus
(4) Apsaugantis nuo dulkių gaubtelis
(5) Užraktinė mova
(6) Keičiamojo griebtuvo fiksuojamasis žiedas (GBH 18V-26 F)
(7) Vibracijos slopintuvas
(8) EPC jungiklis (angl. „Electronic Precision Control“)
(9) Kilpos, skirtos jrankiui pakabinti, jtvaras
(10) Akumuliatoriaus atblokavimo klavišas ^A)
(11) Sukimosi krypties perjungiklis
(12) Rankena (izoliuotas rankenos paviršius)
(13) Ijungimo-išjungimo jungiklis
(14) Akumuliatorius ^4
(15) Grężimo-kirtimo režimų perjungiklio užrakto mygtukas
(16) Gręžimo-kirtimo režimų perjungiklis
(17) Darbiné lemputé
(18) Gylio ribotuvo reguliatoriaus klavišas
(19) Papildoma rankena (izoliuotas rankenos paviršius)
(20) Gylio ribotuvas

(21) Vainikinio griebtuvo apsauginis varžtas (GBH 18V-26) ^A
(22) Vainikinis griebtuvas (GBH 18V-26)
(23) SDS-plus kotelis griebtuvui (GBH 18V-26)
(24) Griebtuvo laikiklis (GBH 18V-26 F)
(25) Identifikaciniai grioveliai
(26) Griebtuvo raktas (GBH 18V-26)

(27) Greitojo užveržimo keičiamojo griebtuvo priekinė jvorė (GBH 18V-26 F)
(28) Greitojo užveržimo keičiamojo griebtuvo fiksuojamasis žiedas (GBH 18V-26 F)
(29) Universalus antgalių laikiklis su SDS-plus koteliu ^A)
A) Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsu papildomos įrangos programoje.

Techniniai duomenys

Akumuliatorinis perforatorius GBH 18V-26 GBH 18V-26 F
Gaminio numeris		3 611 J09 0.. 3 611 J10 ...
Sūkių skaičiaus reguliavimas ● ●
Sukimosi sustabdymas ● ●
Reversas ● ●
Keičiamasis griebtuvas - ●
Nominalioji įtampa V= 18 18
Nominali naudojamoji galia W 425 425
Smūgių skaičius ^4)	min ^-1	0–4350 0–4350
Smūgio energija pagal „EPTA-Procedure 05:2016“	J 2,6 2,6
Nominalus sūkių skaičius
– Dešininis sukimasis min	^-1	0–980	0–980
– Kairinis sukimasis	min ^-1	0–980	0–980
Įrankių įtvaras		SDS-plus	SDS-plus
Suklio kakliuko skersmuo	mm 50 50
Maks. gręžinio skersmuo:
– Betonas	mm 26 26
– Mūro siena (grąžtas su karūna)	mm 68 68
– Plienas	mm 13 13
– Mediena	mm 30 30
Svoris pagal „EPTA-Procedure 01:2014“	kg 3,2–4,2 3,3–4,4
Ilgis	mm 347 378
Aukštis mm 225 225
Rekomenduojama aplinkos temperatūra ikraunant	°C	0 ... +35	0 ... +35
Leidžiamoji aplinkos temperatūra veikiant ^8) ir sandėliuojant	°C	-20 ... +50	-20 ... +50
Rekomenduojami akumuliatoriai		GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...
Rekomenduojami krovikliai		GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...

A) priklausomai nuo naudojamo akumuliatoriaus
B) ribota galia, esant temperatürai <0 °C

262 | Lietuvių k.

Informacija apie triukšma ir vibracija

GBH 18V-26 GBH 18V-26 F
Triukšmo emisijos vertės nustatytos pagal EN 60745-2-6.
Pagal A skalę išmatuotas elektrinio jrankio triukšmo lygis tipiniu atveju siekia:
Garso slėgio lygis dB(A)		91 91
Garso galios lygis dB(A)		102 102
Paklaida K dB		3 3
Dirbkite su klausos apsaugos priemonėmis!
Vibracijos bendroji vertė ah(trijų krypčių atstojamasis vektorius) ir paklaida K nustatyta pagal EN 60745-2-6:
Betono gręžimas su smūgiu:
ah	m/s2	13,0 12,5
K m/s	2	1,5 1,5
Kirtimas:
ah	m/s2	8,5 9,0
K m/s	2	1,5 1,5
Gręžimas j metalą:
ah	m/s2	2,5 2,5
K m/s	2	1,5 1,5
Varžtai:
ah	m/s2	2,5 2,5
K m/s	2	1,5 1,5

Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisija buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams jrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti.

Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio jrankio naudojimo atvejus. Tačiau jeigu elektrinis jrankis naudojamas kitokiai paskirčiai, su kitokiais darbo jrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali kisti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai jvertinti vibracijos ir triukšmo emisija per tam tikra darbo laiką, reikia atsižvelgti ir j laiką, per kurj elektrinis jrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo-jamas. Tai jvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Montavimas

Prieš atliekant prietaiso priežiūros darbus (pvz., techninę priežiūrą, keičiant darbo įrankius ir t. t.), o taip pat jį transportuojant ir sandėliuojant, sukimosi krypties perjungiklį būtina nustatyti i vidurinę padėtį.

Priešingu atveju galite susižeisti, netyčia nuspaudę jjungimo-išjungimo jungiklj.

Akumuliatoriaus ikrovimas

Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų elektriniame prietaise naudojamo ličio jonų akumuliatoriaus.

Nuoroda: akumuliatorius pristatomas iš dalies jkrautas. Kad akumuliatorius veiktų visa galia, prieš pirmajį naudojimą akumuliatorių kroviklyje visiškai jkraukite.

Ličio jonų akumuliatorių galima jkrauti bet kada, eksploatavimo trukmė dėl to nesutrumpėja. Krovimo proceso nutraukimas akumuliatoriui nekenkia.

Celių apsaugos sistema „Electronic Cell Protection (ECP)“ saugo ličio jonų akumuliatorių nuo visiškos iškrovos. Kai akumuliatorius išsikrauna, apsauginis išjungiklis išjungia elektrinį įrankį, ir darbo įrankis nebesisuka.

▶ Jeigu elektrinis įrankis išsijungė automatiškai, nebandykite vėl spausti įjungimo-išjungimo jungiklio. Taip galite sugadinti ličio jonų akumuliatoriy.

Laikykitės pateiktų šalinimo nurodymų.

Akumuliatoriaus išėmimas

Akumuliatoriuje (14) yra dvi fiksavimo pakopos, kurios sau-go, kad netikëtai paspaudus akumuliatoriaus atblokavimo klavišą (10), akumuliatorius neiškristų. Į elektrinį prietaisą įstatytą akumuliatorių tinkamoje padėtyje palaiko spyruokle.

– Norėdami išimti akumuliatorių (14), paspauskite atblo-kavimo klavišą (10) ir išimkite akumuliatorių iš elektrinio įrankio. Traukdami nenaudokite jėgos.

Akumuliatoriaus jkrovos büklès indikatorius

Žali akumuliatoriaus jkrovos būklės indikatoriai rodo akumuliatoriaus jkrovos būklę. Dėl saugumo, jkrovos būklę galima pažiūrėti tik tada, kai elektrinis jrankis neveikia.

Jei norite, kad būtų parodyta įkrovos būklė, paspauskite įkrovos būklės mygtuką arba . Įai galima ir tada, kai akumuliatorius yra išimtas.

Jei paspaudus mygtuką nešviečia nei vienas šviesadiodis indikatorius, vadinasi akumuliatorius yra pažeistas ir jį reikia pakeisti.

Akumuliatoriaus tipas GBA 18V...

LEDs Talpa

Šviečia nuolat 3× žalias 60–100 %

Šviečia nuolat 2× žalias 30–60 %

Šviečia nuolat 1× žalias 5–30 %

Mirksi 1× žalias 0–5 %

Akumuliatoriaus tipas ProCORE18V...

LEDs Talpa

Šviečia nuolat 5× žalias 80-100 %

Šviečia nuolat 4× žalias 60-80 %

Šviečia nuolat 3× žalias 40-60 %

Šviečia nuolat 2× žalias 20-40 %

Šviečia nuolat 1× žalias 5-20 %

Mirksi 1× žalias 0-5 %

Pagalbinė rankena

▶ Elektrini jrankj naudokite tik su papildoma rankena (19).

Papildomos rankenos pasukimas (žr. A pav.)

Papildomą rankeną (19) galite pasukti taip, kad darbo padėtis būty kuo saugesnė ir mažiausia varginanti.

- Papildomos rankenos (19) apatinę dalj pasukite prieš laikrodžio rodyklę ir nustatykite papildomą rankeną (19) j norimą padėtį. Vėl užveržkite papildomos rankenos (19) apatinę dalį, sukdami ją pagal laikrodžio rodyklę. Atkreipkite dėmesį, kad papildomos rankenos užveržia-moji juosta būtų specialiame, korpuse esančiame griove-lyje.

Griebtuvo ir įrankio parinkimas

Norint gręžti su smūgiu ir kirsti, reikia SDS-plus įrankių, kuriuos būtų galima įstatyti į SDS-plus griebtuvą.

Norint gręžti be smūgio medienoje, metale, keramikoje ir plastike bei norint sukti varžtus, reikia naudoti ne SDS-plus sistemos įrankius (pvz., grąžtus su cilindriniu kotu). Šiems

jrankiams reikės greitojo užveržimo griebtuvo arba vainikinio griebtuvo.

Vainikinio griebtuvo ïdėjimas ir išėmimas (GBH 18V-26)

Vainikinio griebtuvo montavimas (žr. B pav.)

- Isukite SDS-plus kotelj (23) j vainikinj griebtuvą (22). Pri-tvirtinkite vainikinj griebtuvą (22) apsauginiu varžtu (21). Atkreipkite dėmesį, kad apsauginis varžtas yra su kairiniu sriegiu.

Vainikinio griebtuvo jdėjimas (žr. B pav.)

• Nuvalykite kotelio įstatomajį galą ir jį truputį patepkite.
• Vainikinį griebtuvą su koteliu sukite į įrankių įtvarą, kol jis savaime užsifiksuos.
• Patikrinkite, ar užsifiksavo, t. y. vainikinj griebtuvą patraukite.

Vainikinio griebtuvo nuėmimas

- Patraukite užraktinę movą (5) atgal ir nuimkite vainikinį griebtuvą (22).

• Keičiamojo griebtuvo fiksuojamajj žiedą (6) patraukite atgal, tvirtai laikykite jj šioje padėtyje ir SDS-plus keičiamajj griebtuvą (2) arba greitojo užveržimo keičiamajj griebtuvą (1) traukdami j priekj nuimkite.
• Nuimtą keičiamaji griebtuvą saugokite nuo nešvarumu.

Keičiamojo griebtuvo uždėjimas (žr. D pav.)

Naudokite tik modeliui skirtą originalią įrangą ir atkreipkite dėmesį i identifikacinių griovelių skaičių (25). Leidžiama naudoti tik keičiamuosius griebtuvus su dviem arba trimis identifikaciniais grioveliais. Naudojant šiam elektriniam jrankiui netinkamą keičiamajį griebtuvą, darbo metu gali iškristi darbo jrankis.

• Keičiamajj griebtuvą prieš jstatydami nuvalykite ir šiek tiek patepkite jstatomajj galą.
• SDS-plus keičiamajj griebtuvą (2) arba greitojo užveržimo keičiamajj griebtuvą (1) apimkite visa ranka. Keičiamajj griebtuvą sukdami stumkite ant griebtuvo laikiklio (24), kol aiškiai išgirsite, kad užsifiksavo.
• Keičiamasis griebtuvas užsifiksuoja automatiškai. Patikrinkite, ar užsifiksavo, t. y. keičiamajj griebtuvą patraukite.

Irankių keitimas

Apsauginis nuo dulkių gaubtelis (4) neleidžia gręžimo metu kylančioms dulkėms patekti i įrankių įtvarą. Įdėdami įrankius saugokite, kad nepažeistumėte apsauginio nuo dulkių gaubtelio (4).

▶ Pažeistą apsauginį nuo dulkių gaubtelį būtina nedelsiant pakeisti. Tai atlikti rekomenduojame remonto tarnyboje.

264 | Lietuvių k.

Irankio keitimas (SDS-plus)

SDS-plus darbo įrankio įstatymas (žr. E pav.)

Su SDS-plus griebtuvu nenaudodami papildomų jrankių gali-te lengvai ir patogiai pakeisti darbo jrankį.

• GBH 18V-26 F: Jstatykite greitojo SDS-plus keičiamajj griebtuvą (2).
• Darbo jrankj nuvalykite ir jo įstatomaji galą šiek tiek pate-pkite.
• Darbo jrankj sukdami stumkite j jrankių jtvarą, kol jis savaime užsirakins.
• Patraukę įrankį atgal, patikrinkite, ar jis tinkamai užsifik-savo.

SDS-plus darbo jrankis turi turėti laisvumo. Todėl sukdamasis tuščiaja eiga, jis gali šiek tiek klibėti. Tai neturi jokios jtakos gręžiamos kiaurymės tikslumui, nes gręžiant gražtas centruojasi savaime.

SDS-plus darbo įrankio išėmimas (žr. F pav.)

- Patraukite užraktinę movą (5) j priekj ir išimkite darbo jrankj.

Irankio keitimas (be SDS-plus)

(GBH 18V-26)

Darbo irankio istatymas (žr. G pav.)

Nuoroda: nenaudokite jrankių be SDS-plus gręžti su smūgiu arba kirsti! Įrankiai be SDS-plus ir griebtuvas gręžiant su smūgiu ir kertant bus pažeidžiami.

• Jstatykite vainikinj griebtuvą (22).
• Sukdami atverkite vainikinj griebtuvą (22) tiek, kad ga-létumète jstatyti jrankj. Jstatykite jrankj.
• Griebtuvo raktą (26) jstatykite j vainikinio griebtuvo (22) atitinkamą angą ir tolygiai verżkite įrankį.
• Pasukite grežimo-kirtimo režimų perjungiklj (16) i padėtį „Gręžimas“.

Darbo įrankio išėmimas (žr. H pav.)

- Vainikinio griebtuvo movą (22) griebtuvo raktu (26) sukite prieš laikrodžio rodyklę, kol darbo įrankį bus galima išimti.

Irankio keitimas (be SDS-plus)

(GBH 18V-26 F)

Darbo įrankio įstatymas (žr. I pav.)

Nuoroda: nenaudokite įrankių be SDS-plus gręžti su smūgiu arba kirsti! Įrankiai be SDS-plus ir griebtuvas gręžiant su smūgiu ir kertant bus pažeidžiami.

• lstatykite greitojo užveržimo keičiamajj griebtuvą (1).
• Tvirtai laikykite greitojo užveržimo keičiamojo griebtuvo fiksuojamajj žiedą (28). Sukdami priekinę įvorę (27) atidarykite jrankių įtvarą tiek, kad būtų galima įstatyti įrankį. Tvirtai laikykite fiksuojamajj žiedą (28) ir stipriai sukite priekinę įvorę (27) rodyklės kryptimi, kol aiškiai išgirsite, kad užsifiksavo.
• Patikrinkite, ar jrankis tvirtai jsistatė, t. y. ji patraukite.

Nuoroda: jei jrankių įtvaras buvo atidarytas iki atramos, užsukant jrankių įtvarą gali būti, kad trakštelėjimas girdėsis, bet įtvaras neužsidarys.

Tokiu atveju priekinę įvorę (27) vieną kartą pasukite prieś laikrodžio rodyklę. Tada įrankių įtvarą galima uždaryti.

- Pasukite gręžimo-kirtimo režimų perjungiklj (16) i padėtį „Gręžimas“.

Darbo įrankio išėmimas (žr. J pav.)

- Tvirtai laikykite greitojo užveržimo keičiamojo griebtuvo fiksuojamajj žiedą (28). Sukdami priekinę Ivorę (27) rodyklės kryptimi atidarykite įrankių įtvarą tiek, kad būtų galima išimti įrankį.

Dulkių, pjuvenų ir drožlių nusiurbimas

Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų jkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis.

Kai kurios dulkės, pvz., ažuolo ir buko, yra vėžį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.

- Jei yra galimybė, naudokite apdirbamai medžiagai tinkančią dulkių nusiurbimo jrangą.

- Pasirūpinkite geru darbo vietos vėdinimu.

- Rekomenduojama dévéti kvépavimo takų apsauginę kaukę su P2 klasės filtru.

Laikykitės jūsų šalyje galiojančių apdorojamoms medžiągoms taikomų taisyklių.

▶ Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.

Dulkių nusiurbimas su „GDE 18V-16“ (papildoma įranga) (žr. K pav.)

Betono ir uolienų dulkėms nusiurbti riekia dulkių nusiurbimo įrangos „GDE 18V-16“ (papildoma įranga).

Medienos, metalo ir plastiko dulkėms bei sveikatai kenksmingoms dulkėms (pvz., asbesto) ši sistema nėra skirta.

Naudojimas

Paruošimas naudoti

Akumuliatoriaus ïdėjimas

▶ Naudokite tik originalius Bosch ličio jonų akumuliatorius, kurių įtampa atitinka Jūsų elektrinio įrankio firminėje lentelėje nurodyta įtampa. Naudojant kitokius akumuliatorius iškyla pavojus susižeisti ir sukelti gaisrą.

- Kad apsaugotumėte nuo netikėto jjungimo, sukimosi krypties perjungiklj (11) nustatykite j vidurinę padėtį.

- Stumkite akumuliatorių (14) į akumuliatoriaus skyrių iki atramos.

Veikimo režimo pasirinkimas

Gręžimo-kirtimo režimų perjungikliu (16) pasirinkite elektrinio jrankio veikimo režima.

- Norédami pakeisti veikimo režimą, paspauskite atblokavimo klavišą (15) ir sukite grežimo-kirtimo režimų perjungiklj (16) j norimą padėtį, kol išgirsite, kad jis užsifikasavo.

Nuoroda: veikimo režimą keiskite tik tada, kai elektrinis jrankis išjungtas! Priešingu atveju galite pažeisti elektrini jranki.

Padėtis, norint Gręžti su smūgiu betoną arba akmenį

Padėtis, norint gręžti be smūgio medieną, metalą, keramiką ir plastiką bei sukti va-ržtus

Padėtis Vario-Lock kalto padėčiai pakeisti Šioje padėtyje gręžimo-kirtimo režimų per-jungiklis (16) neužsifiksuoja.

Padètis, norint Kirsti

Sukimosi krypties keitimas

Sukimosi krypties perjungikliu (11) galite pakeisti elektrinio jrankio sukimosi kryptj. Tačiau tada, kai jjungimo-išjungimo jungiklis (13) yra nuspaustas, tai padaryti yra nejmanoma.

▶ Sukimosi krypties perjungikli (11) junkite tik tada, kai elektrinis įrankis neveikia.

Norėdami gręžti su smūgiu, gręžti ir kirsti, visada nustatykite dešininę sukimosi kryptį.

- Dešininis sukimasis: sukimosi krypties perjungiklj (11) stumkite iki atramos j kaire.

- Kairinis sukimasis: sukimosi krypties perjungiklj (11) stumkite iki atramos j dešinę.

ljungimas ir išjungimas

- Norėdami elektrinį įrankį įjungti, paspauskite įjungimo-iš-jungimo jungiklj (13).

Darbinė lemputė (17) šviečia, kai šiek tiek arba visiškai nuspaustas jjungimo-išjungimo jungiklis (13), ji apšviečia darbine sritį, kai ji nepakankamai apšviesta.

Pirmą kartą jjungus elektrinį įrankį gali būti, kad jis pradės veikti po uždelsimo, nes pirmiau turi susikonfigūruoti elektrinio įrankio elektroninis įtaisas.

Esant žemai temperatūrai, prietaisas gali išvystyti visą kirtimo ar gręžimo našumą tik po tam tikro laiko.

- Norédami elektrinj jrankj išjungti, atleiskite jjungimo-iš-jungimo jungiklj (13).

Sūkių skaičiaus ir smūgių skaičiaus nustatymas

- Jungto elektrinio jrankio sūkių/smūgių skaičių tolygiai reguliuokite atitinkamai spausdami jjungimo-išjungimo jungiklį (13).

Šiek tiek spaudžiant jjungimo-išjungimo jungiklj (13), įrankis veikia mažais sūkiais/smūgiais. Daugiau spaudžiant jungiklj, sūkių/smūgių skaičius didėja.

„Electronic Precision Control“ (EPC)

Su smūgiu gręžiant jautrias medžiagas, EPC užtikrina lėtą darbo įrankio įsisukimą ir mažesnį darbinį sūkių skaičių.

- EPC jungiklj (8) pastumkite j pageidaujamą padėtį.

Maksimalaus darbinio sūkių skaičiaus padėtis

Léto jsibègėjimo ir mažesnio darbinio sūkių skaičiaus padėtis

Apsauginė sankaba

Istrigus ar užsikabinus gražtui, isijungia apsauginė sankaba, kuri išjungia jėgos perdavimą i sukli. Kadangi tuo metu prietaisą veikia reakcijos momentą su-keliančios jėgos, ji būtina patikimai laikyti abiem rankomis ir tvirtai stovėti.

Užsiblokavus elektriniam įrankiui, elektrini įrankį iš-junkite ir atlaisvinkite darbo įrankį. Ijungiant su užstri-gusiu darbo įrankiu, susidaro didelis reakcijos jėgų momentas.

Greitojo atjungimo įtaisas („KickBack Control“)

Greitojo atjungimo jtaisas („KickBack Control“) užtikrina geresnę elektrinio jrankio kontrolę ir tokiu būdu padidina dirbančiojo apsaugą nei dirbant su elektriniais jrankiais be „KickBack Control“. Staiga ir netikėtai pradėjus suktis elektriniam jrankiui apie grąžto ašį, elektrinis jrankis išsijungia.

- Norėdami įrankį pakartotinai įjungti, įjungimo-išjungimo jungiklj (13) atleiskite ir paspauskite iš naujo.

Apie greitą išjungimą praneša ant elektrinio įrankio esanti mirksinti darbinė lemputė (17).

Darbo patarimai

Gręžimo gylio nustatymas (žr. L pav.)

Gylio ribotuvu (20) galima nustatyti pageidaujamą grężimo gylj X.

- Paspauskite gylio ribotuvo nustatymo mygtuką (18) ir j papildomą rankeną (19) jstatykite gylio ribotuvą. Ant gylio ribotuvo esantys grioveliai (20) turi būti nukreipti žemyn.

- SDS-plus sistemos darbo jrankj iki atramos stumkite j SDS-plus jrankių įtvarą (3). Priešingu atveju, jei SDS-plus įrankis juda, gali būti klaidingai nustatomas gręžimo gylis.

266 | Lietuvių k.

- Ištraukite gylio ribotuvą tiek, kad atstumas tarp gražto viršūnės ir gylio ribotuvo galo būtų lygus norimam gręžimo gyliui X.

Kalto padèties keitimas (Vario-Lock)

Kaltą galite nustatyti j 44 padėtis. Tokiu būdu visada galite pasirinkti optimalią darbinę padėtį.

• Kaltą jstatykite i jrankiu jtvarą.
• Pasukite grężimo-kirtimo režimų perjungiklj (16) į padėtį „Vario-Lock“.
• Kaltą su jtvaru pasukite j norimą padėtį.
• Pasukite grężimo-kirtimo režimų perjungiklj (16) į padėtį „Kirtimas“. Taip nustačius, įrankių įtvaras užfiksuojamas.
• Norėdami kirsti, nustatykite dešininį sukimąsi.

Suktuvo antgalio įstatymas (žr. M pav.)

Ant veržlės uždėkite ar i varžta jremkite tik išjungta elektrini įrankį. Besisukantys darbo įrankiai gali nuslysti.

Norint naudoti suktuvo antgalj, reikia universalaus antgalių laikiklio (29) su SDS-plus koteliu (papildoma jranga).

• Nuvalykite kotelio įstatomajį galą ir jį truputį patepkite.
• Universalų antgalių laikikljų sukdami stumkite į įrankių įtva- rą, kol jis savaime užsifiksuos.
• Patikrinkite, ar užsifiksavo, t. y. universalų antgalių laikiklj patraukite.
• J universalų antgalių laikikljį įstatykite antgalį. Naudokite tik varžto galvutei tinkamą suktuvo antgalį.
• Norėdami išimti universalų antgalių laikiklj, pastumkite užraktinę movą (5) atgal ir išimkite universalų antgalių laikiklj (29) iš įrankių įtvaro.

Vibracijos slopintuvas

Integruota vibracijos slopinimo sistema sumažina kylančia vibracija.

▶ Nebenaudokite elektrinio įrankio, jei pažeistas vibracijos slopinimo elementas.

Nuorodos, kaip optimaliai elgtis su akumuliatoriumi

Saugokite akumuliatorių nuo drėgmės ir vandens.

Akumuliatorių sandėliuokite tik nuo -20 °C iki 50 °C temperatūroje. Pvz., nepalikite akumuliatoriaus vasarą automobilyje.

Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku.

Pastebimas ikrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir jį reikia pakeisti.

Laikykitės pateiktų šalinimo nurodymų.

Priežiūra ir servisas

Priežiūra ir valymas

Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičlant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių.

Priešingu atveju galite susižeisti, netyčia nuspaudę jjungimo-išjungimo jungiklj.

Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtu švarūs.
▶ Pažeistą apsauginį nuo dulkių gaubtelį būtina nedelsiant pakeisti. Tai atlikti rekomenduojame remonto tarnyboje.

- Po kiekvieno naudojimo išvalykite įrankių įtvarą (3).

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje: www.bosch-

pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.

leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklj gaminio numerj, esantį firminėje lentelėje.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Transportavimas

Kartu pateikiamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabenimą reglamentuojančių jstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžiama be jokių apribojimų.

Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transportas, ekspedijavimo jmonė), būtina atsižvelgti į pakuotei ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo specialistas.

Siųskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėty. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių.

Šalinimas

Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami.

Elektrinių jrankių, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami elektriniai įrankiai ir, pagal Europos direktyvą 2006/66/EB,

pažeisti ir išeikvoti akumuliatoriai ar baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Akumuliatoriai ir baterijos:

Ličio jonų:

prašome laikytis transportavimo skyriuje pateiktų nuorodu (žr. „Transportavimas“, Puslapis 266).

한국어

안전 수칙

전동공구용 일반 안전수칙

경고
