ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GBH 18 VEC Professional BOSCH

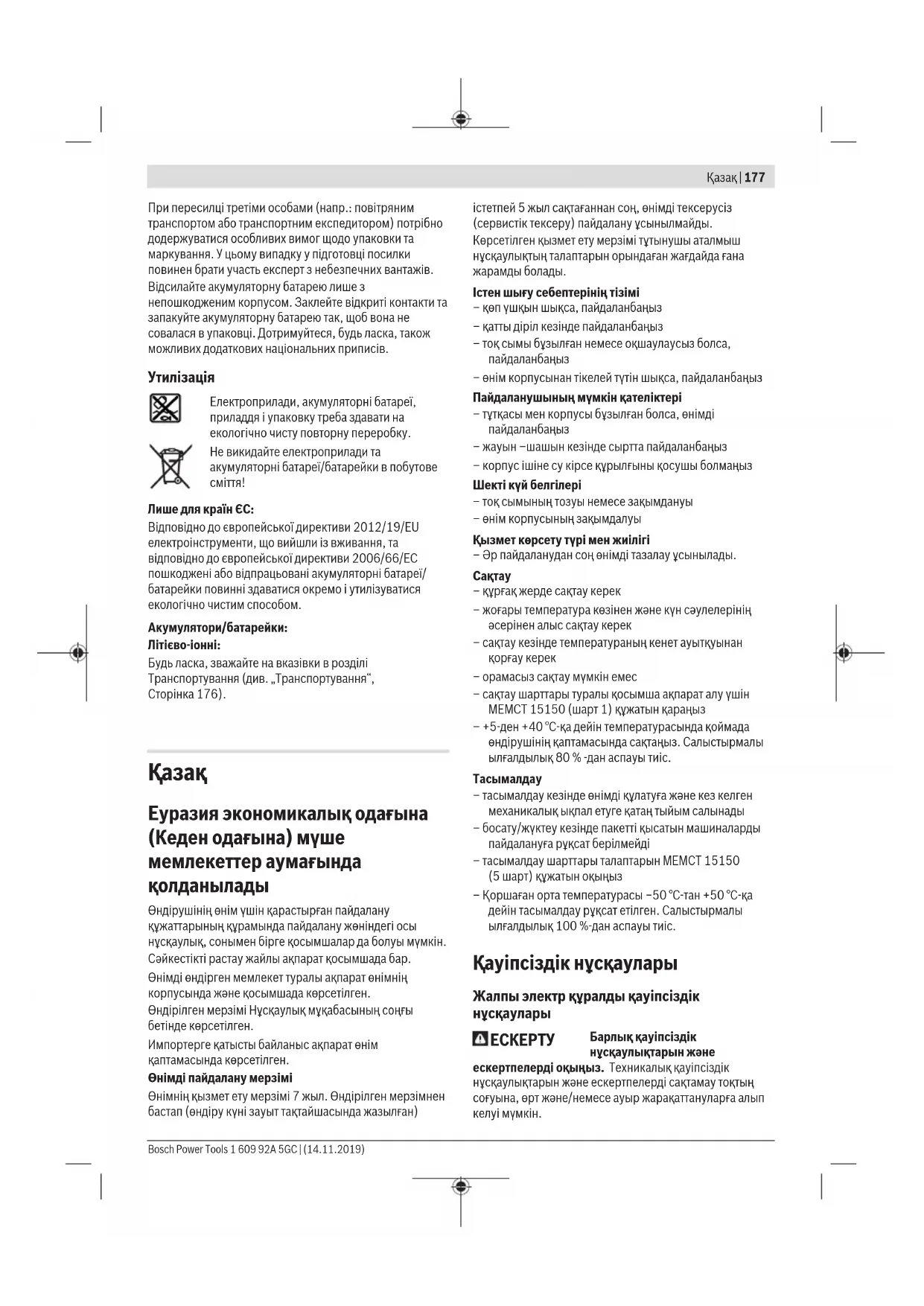

kk Пайдалану нұсқаулығының

на електроінструменті.

Еуразия экономикалық одағына

(Кеден одағына) мүше

мемлекеттер аумағында

Өндірушінің өнім үшін қарастырған пайдалану

құжаттарының құрамында пайдалану жөніндегі осы

нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.

Сəйкестікті растау жайлы ақпарат қосымшада бар.

Өнімді өндірген мемлекет туралы ақпарат өнімнің

корпусында жəне қосымшада көрсетілген.

Өндірілген мерзімі Нұсқаулық мұқабасының соңғы

бетінде көрсетілген.

Импортерге қатысты байланыс ақпарат өнім

қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7жыл. Өндірілген мерзімнен

бастап (өндіру күні зауыт тақтайшасында жазылған)

істетпей 5жыл сақтағаннан соң, өнімді тексерусіз

(сервистік тексеру) пайдалану ұсынылмайды.

Көрсетілген қызмет ету мерзімі тұтынушы аталмыш

нұсқаулықтың талаптарын орындаған жағдайда ғана

Iстен шығу себептерінің тізімі

– қөп үшқын шықса, пайдаланбаңыз

– қатты діріл кезінде пайдаланбаңыз

– тоқ сымы бұзылған немесе оқшаулаусыз болса,

– өнім корпусынан тікелей түтін шықса, пайдаланбаңыз

Пайдаланушының мүмкін қателіктері

– тұтқасы мен корпусы бұзылған болса, өнімді

– жауын –шашын кезінде сыртта пайдаланбаңыз

– корпус ішіне су кірсе құрылғыны қосушы болмаңыз

– тоқ сымының тозуы немесе зақымдануы

– өнім корпусының зақымдалуы

Қызмет көрсету түрі мен жиілігі

– Әр пайдаланудан соң өнімді тазалау ұсынылады.

– құрғақ жерде сақтау керек

– жоғары температура көзінен және күн сәулелерінің

әсерінен алыс сақтау керек

– сақтау кезінде температураның кенет ауытқуынан

– орамасыз сақтау мүмкін емес

– сақтау шарттары туралы қосымша ақпарат алу үшін

МЕМСТ15150 (шарт1) құжатын қараңыз

– +5-ден +40°C-қа дейін температурасында қоймада

өндірушінің қаптамасында сақтаңыз. Салыстырмалы

ылғалдылық 80% -дан аспауы тиіс.

– тасымалдау кезінде өнімді құлатуға және кез келген

механикалық ықпал етуге қатаң тыйым салынады

– босату/жүктеу кезінде пакетті қысатын машиналарды

пайдалануға рұқсат берілмейді

– тасымалдау шарттары талаптарын МЕМСТ15150

(5шарт) құжатын оқыңыз

– Қоршаған орта температурасы −50°С-тан +50°С-қа

дейін тасымалдау рұқсат етілген. Салыстырмалы

ылғалдылық 100%-дан аспауы тиіс.

Қауіпсіздік нұсқаулары

Жалпы электр құралды қауіпсіздік

ескертпелерді оқыңыз. Техникалық қауіпсіздік

нұсқаулықтарын және ескертпелерді сақтамау тоқтың

соғуына, өрт және/немесе ауыр жарақаттануларға алып

келуі мүмкін. Bosch Power Tools 1 609 92A 5GC | (14.11.2019)178 | Қазақ

Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары

мен ескертпелерді сақтап қойыңыз.

Қауіпсіздік нұсқаулықтарында пайдаланылған Электр

құрал атауының желіден қуат алатын электр құралдарына

(желілік кабелі менен) және аккумуляторден қуат алатын

электр құралдарына (желілік кабелі жоқ) қатысы бар.

Жұмыс орнының қауіпсіздігі

u Жұмыс орнын таза және жарық ұстаңыз. Ластанған

және қараңғы жайларда сәтсіз оқиғалар болуы мүмкін.

u Электр құрылғысын жарылатын атмосферада

пайдаланбаңыз, мысалы, жанатын сұйықтық, газ

немесе шаң бар болғанда. Электр құрал ұшқындарды

жасайды, ал олар шаң немесе буларды жандыруы

u Балалар мен бақылаушыларды электр құралынан

алыс ұстаңыз. Алданулар бақылау жоғалуына алып

u Жабдық тұрмыстық жағдайларда, коммерциялық

аймақтарда және қоғамдық жерлерде, зиянды және

қауіпті өндірістік факторлар жоқ кіші электр тұтынуы

бар өндірістік аймақтарында жұмыс істеу үшін

u Электр айырлары розеткаға сай боулы тиіс.

Айырды ешқашан ешқандай тәрізде өзгертпеңіз.

Жерге косылған электр құралдарымен адаптер

айырларын пайдаланбаңыз. Өзгертілмеген айырлар

мен сәйкес розеткалар электр тұйықталуының қауіпін

u Құбырлар, радиаторлар, плиталар мен суытқыштар

сияқты жерге қосылған беттерге тимеңіз. Денеңіз

жерге қосылған болса жоғары тоқ соғу қауіпі пайда

u Электр құралдарды жаңбырда немесе ылғалды

қоршауда пайдаланбаңыз. Электр құралына кірген

су тоқ соғу қауіпін жоғарылатады.

u Кабельді тиісті болмаған ретте пайдаланбаңыз.

Кабельді электр құралын тасу, көтеру немесе

тоқтан шығару үшін пайдаланбаңыз. Кабельді

ыстықтық, май, өткір қырлар және жылжымалы

бөлшектерден алыс ұстамаңыз. Зақымдалған

немесе бытысып кеткен кабель тоқ соғу қауіпін

u Электр құралын сыртта пайдаланғанда сыртқы

жайлар үшін сай кабельді пайдаланыңыз. Сыртта

пайдалануға жарамды кабельді пайдалану тоқ соғу

u Егер электр құралын ылғалды жерде пайдалану

керек болса, онда қорғайтын өшіру құрылғысы

(RCD) арқылы қорғалған тоқ желісін

пайдаланыңыз. RCD пайдалану тоқ соғу қауіпін

u Электр құралды пайдалануда абай болыңыз,

жұмысыңызды бақылаңыз және парасатты

пайдаланыңыз. Электр құралды шаршаған кезде

немесе есірткі, алкоголь немесе дәрі әсер еткен

кезде пайдаланбаңыз. Электр құралын пайдалану

кезінде аңсыздық ауыр жеке жарақаттануға алып келуі

u Жеке қорғайтын жабдықтарды пайдаланыңыз.

Әрдайым көз қорғанысын тағыңыз. Шаң маскасы,

сырғанбайтын қауіпсіздік аяқ киімдері, шлем немесе

есту қорғаныштары сияқты қорғағыш жабдықтары

тиісті жағдайларда қолданып жеке жарақаттануларды

u Кездейсоқ іске қосылудың алдын алу. Тоқ көзіне

және/немесе батареялар жинағына қосудан

алдын, құралды көтеру немесе тасудан алдын

өшіргіш өшік күйде болуына көз жеткізіңіз. Электр

құралын саусақты өшіргішке қойып тасу немесе

қосқышы қосулы электр құралын тоққа қосу сәтсіз

оқиғаға алып келуі мүмкін.

u Электр құралын қосудан алдын келген реттеу

сынасын немесе кілтті алып қойыңыз. Электр

құралының айналатын бөлігінде қалған кілт немесе

сына жеке жарақаттануға алып келуі мүмкін.

u Көп күш істетпеңіз. Әрдайым тиісті таяныш пен тең

салмақытылқты сақтаңыз. Бұл күтілмеген

жағдайларда электр құралдың бақылануын сақтайды.

u Тиісті киім киіңіз. Бос киім мен әшекейлерді

киймеңіз. Шашыңызды, киімді және қолғапты

жылжымалы бөлшектерден алыс ұстаңыз. Бос

киімдер, әшекейлер немесе ұзын шаш жылжымалы

бөлшектерге тартылып қалуы мүмкін.

u Егер шаң шығарып жинау жабдықтарына қосу

құрылғылары берліген болса, онда олар қосулы

болуына және тиісті ретте қолдануына көз

жеткізіңіз. Шаң жинауды пайдалану шаңға

байланысты зияндарды кемейтеді.

u НАЗАР АУДАРЫҢЫЗ! Энергиямен жабдықтаудың

толықтай не жекелей тоқтатылуы немесе

энергиямен жабдықтауды басқару тізбегінің

ақаулануы салдарынан электр құралының

жұмысында кідіріс пайда болған жағдайда,

бұғатталмағандығына көз жеткізіп (болған

жағдайда) барып, ажыратқышты Выкл. (Өшіру)

қалпына келтіріңіз. Желілік ашаны розеткадан

шығарыңыз немесе алып – салмалы

аккумуляторды ажыратыңыз. Осы әрекет арқылы

бақыланбайтын қайта іске қосылудың алдын аласыз.

u Аталмыш пайдалану жөніндегі нұсқаулыққа сәйкес

білікті қызметкерлер құрамына электр құралын реттеу,

монтаждау, қолданысқа енгізу және оған қызмет

көрсету әрекеттерімен таныс тұлғалар жатады.

u Электр құралымен жұмыс істеуге 18 жасқа толған,

техникалық сипаттаманы, пайдалану жөніндегі

нұсқаулықты және қауіпсіздік ережелерін оқып

шыққан тұлғаларға рұқсат етіледі.

u Дене, сезім немесе ақыл-ой қабілеттері шектеулі

немесе тәжірибесі мен білімі жеткіліксіз адамдар

олардың қауіпсіздігі үшін жауапты тұлғаның

1 609 92A 5GC | (14.11.2019) Bosch Power ToolsҚазақ | 179

бақылауында болмаса немесе электр құралын

пайдалану бойынша нұсқау алмаған болса, бұйымды

Электр құралдарын пайдалану және күту

u Құралды аса көп жүктемеңіз. Жұмысыңыз үшін

жарамды электр құралын пайдаланыңыз.

Жарамды электр құралымен керекті жұмыс аймағында

дұрыс әрі сенімді жұмыс істейсіз.

u Ажыратқышы дұрыс емес электр құралын

пайдаланбаңыз. Қосуға немесе өшіруге болмайтын

электр құралы қауіпті болып, оны жөндеу қажет

u Жабдықтарды реттеу, бөлшектерін алмастыру

немесе құралды алып қоюдан алдын айырды

розеткадан шығарыңыз және/немесе

аккумуляторды алып тастаңыз. Бұл сақтық әрекеті

электр құралдың байқаусыз қосылуына жол бермейді.

u Пайдаланылмайтын электр құралдарды балалар

қолы жетпейтін жайға қойыңыз. Осыларды

білмейтін немесе осы ескертпелерді оқымаған

адамдарға бұл құралды пайдалануға жол

бермеңіз. Тәжірібесіз адамдар қолында электр

құралдары қауіпті болады.

u Электр құралдарын ұқыпты күтіңіз. Қозғалмалы

бөлшектердің кедергісіз істеуіне және кептеліп

қалмауына, бөлшектердің ақаусыз немесе

зақымдалмаған болуына, электр құралының

зақымдалмағанына көз жеткізіңіз. Зақымдалған

бөлшектері бар құралды пайдаланудан алдын

жөндеңіз. Электр құралдарының дұрыс күтілмеуі

жазатайым оқиғаларға себеп болып жатады.

u Кескіш аспаптарды өткір және таза күйде

сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір

кескіш аспаптар аз кептеліп, кесілетін бетке оңай

u Электр құралын, жабдықтарды, алмалы-салмалы

аспаптарды және т.б. осы нұсқауларға сай

пайдаланыңыз. Сонымен жұмыс шарттарымен

орындайтын әрекеттерге назар аударыңыз. Электр

құралдарын арналмаған жұмыстарда пайдалану

Батарея құралын пайдалану және күту

u Тек өндіруші сипаттаған зарядтағышмен қайта

зарядтаңыз. Батарея жинағының бір түріне сай

зарядтағыш басқа батарея жинағымен қолдануда өрт

қауіпіне адып келуі мүмкін.

u Электр құралдарын тек арнайы тағайындалған

батарея жинақтарымен пайдаланыңыз. Кез келген

басқа батарея жинақтарын пайдалану жарақаттану мен

өрт қауіпіне алып келеді.

u Егер батарея жинағы қолдануда болмаса, оны

түйреуіш, тиын, кілт, шеге, бұранда немесе басқа

кіші метал заттардан ұстаңыз, олар бір

терминалдан басқасына байланыс жасауы мүмкін.

Батарея терминалдарын қосу күйік немесе өртке алып

u Дұрыс емес пайдалануда батареядан сұйықтық

ағуы мүмкін, оған тимеңіз. Егер тиіп қалсаңыз,

сумен шайып тастаңыз. Егер сұйықтық көзге тисе

дәрігерге хабарласыңыз. Батареядан шаққан

сұйықтық қозу немесе күйіктерге алып келуі мүмкін.

u Электр құралына маманды жөндеуші тек бірдей

қосалқы бөлшектермен қызмет көрсетуі керек. Бұл

электр құралының қауіпсіздігін сақталуын қамтамасыз

Балға қауіпсіздік нұсқаулары

u Құлақ қорғағыштарын кийіңіз. Шуылда тұру есті

қабілетінің төмендеуіне алып келуі мүмкін.

u Қосымша тұтқа(лар) пайдаланыңыз, егер аспаппен

берілген болса. Бақылауды жоғалту жеке

жарақаттануға алып келуі мүмкін.

u Кесетін керек-жарақтар немесе бекіткіш жасырын

сымдарға тиюі мүмкін әрекеттерді жасаған кезде

электр құрылғы оқшауланған ұстау жайынан

ұстаңыз. Егер кесуші аспап және бекіткіштер істеп

тұрған сымға тисе электр құралының метал

бөлшектерін істетіп пайдаланушыны тоқ соғуы мүмкін.

u Қажетті іздеу құралдарын пайдаланып

жасырылған сымдарды табыңыз немесе жауапты

жергілікті ұйым өкілдерін шақырыңыз. Электр

сымдарына тию өрт немесе тоқ соғуына алып келуі

мүмкін. Газ құбырын зақымдау жарылысқа алып келуі

мүмкін. Су құбырын зақымдау материалдық зиянға

u Электр құралын жерге қоюдан алдын оның

тоқтауын күтіңіз. Алмалы-салмалы аспап ілініп электр

құрал бақылауының жоғалтуына алып келуі мүмкін.

u Дайындаманы бекітіңіз. Қысу құралына немесе

қысқышқа орнатылған дайындама қолыңызбен

салыстырғанда, берік ұсталады.

u Аккумулятор зақымдалған немесе дұрыс

пайдаланылмаған жағдайда, одан бу шығуы

мүмкін. Аккумулятор жанып немесе жарылып

қалуы мүмкін. Таза ауа ішке тартыңыз және

шағымдар болса, дәрігердің көмегіне жүгініңіз. Бу

тыныс алу жолдарын тітіркендіруі мүмкін.

u Аккумуляторды ашпаңыз. Қысқа тұйықталу қауіпі

u Шеге немесе бұрауыш сияқты ұшты заттар немесе

сыртқы әсер арқылы аккумулулятор зақымдануы

мүмкін. Бұл қысқа тұйықталуға алып келіп,

аккумулятор жануы, түтін шығаруы, жарылуы немесе

u Бұл аккумуляторды тек қана осы өндіруші

өнімдерінде пайдаланыңыз. Сол арқылы

аккумуляторды қауіпті, артық жүктеуден сақтайсыз.

Bosch Power Tools 1 609 92A 5GC | (14.11.2019)180 | Қазақ

Аккумуляторды, жылудан, сондай-ақ,

мысалы, үздіксіз күн жарығынан, оттан,

кірден, судан және ылғалдан қорғаңыз.

Жарылыс және қысқа тұйықталу қаупі

туындайды. u Электр құралды пайдалануда оны екі қолмен берік ұстап, тұрақты қалыпта тұрыңыз. Электр құралы екі

қолмен сенімді басқарылады.

Өнім және қуат сипаттамасы

Барлық қауіпсіздік нұсқаулықтарын

және ескертпелерді оқыңыз. Техникалық

қауіпсіздік нұсқаулықтарын және

ескертпелерді сақтамау тоқтың соғуына, өрт

және/немесе ауыр жарақаттануларға алып

Пайдалану нұсқаулығының алғы бөлігінің суреттерін

Тағайындалу бойынша қолдану

Электр құралы бетон, кірпіш пен тасты перфоратормен

бұрғылауға және жеңіл қағу жұмыстарына арналған. Ол,

сондай-ақ ағаш, металл, керамика мен пластмассаны

бұрғылауға жарамды. Электрондық басқару құралы және

оңға/солға айналуы бар электр құралдары бұрауға да

Бейнеленген құрамды бөлшектер

Көрсетілген құрамдастар нөмірленген суреттері бар

беттегі электр құралының сипаттамасына сай.

Ауыстырмалы жылдам қысқыш бұрғылау

патроны (GBH18V-26F)

SDS-plus ауыстырмалы бұрғылау патроны

SDS-plus құрал бекіткіші

Шаңнан қорғайтын қаптама

Ауыстырмалы бұрғылау патронының бекіткіш

сақинасы (GBH18V-26F)

Айналу бағытын ауыстырып-қосқыш

Тұтқа (беті оқшауланған)

Соққыны/айналуды тоқтату қосқышының босату

Соққыны/айналуды тоқтату қосқышы

Тереңдік шектегішін реттеу түймесі

Қосымша тұтқа (беті оқшауланған)

Тісті тоғыны бар бұрғылау патронының бекіткіш

бұрандасы (GBH18V-26)

Тісті тоғыны бар бұрғылау патроны

Бұрғылау патронына арналған SDS-plus

бекіткіш білігі (GBH18V-26)

Бұрғылау патронының бекіткіші

Ортаға дәлдеу ойықтары

(26) Бұрғылау патронының кілті (GBH18V-26)

Ауыстырмалы жылдам қысқыш бұрғылау

патронының алдыңғы төлкесі (GBH18V-26F)

Ауыстырмалы жылдам қысқыш бұрғылау

патронының ұстағыш сақинасы (GBH18V-26F)

SDS-plus бекіткіш білігі бар әмбебап ұстағыш

Бейнеленген немесе сипатталған жабдықтар стандартты

жеткізу көлемімен қамтылмайды. Толық жабдықтарды

біздің жабдықтар бағдарламамыздан табасыз.

Техникалық мәліметтер

Аккумуляторлық перфоратор GBH18V-26 GBH18V-26F

3611J090.. 3611J10...

Айналу жиілігін басқару ● ●

Айналуды тоқтату ● ●

Оңға/солға айналу ● ●

Ауыстырмалы бұрғылау патроны − ●

Номиналды кернеу В= 18 18

Номиналды тұтынылатын қуат Вт 425 425

EPTA-Procedure 05:2016 құжатына сай

Номиналды айналу жиілігі

1 609 92A 5GC | (14.11.2019) Bosch Power ToolsҚазақ | 181

Аккумуляторлық перфоратор GBH18V-26 GBH18V-26F

Құрал бекіткіші SDS-plus SDS-plus

Шпиндель мойнының диаметрі мм 50 50

Макс. бұрғы диаметрі:

– Кірпіш қалау (шеңберлік бұрғылау

Салмағы EPTA-Procedure 01:2014

Зарядтау кезіндегі ұсынылатын

қоршаған орта температурасы

°C 0 ... +35 0 ... +35

және сақтау кезіндегі

рұқсат етілген қоршаған орта

Ұсынылатын зарядтағыш құрылғылар GAL 18...

A) пайдаланған аккумуляторға байланысты

B) <0 °C температураларында қуаты шектелген

Шуыл және діріл туралы ақпарат

GBH18V-26 GBH18V-26F EN60745-2-6 бойынша есептелген шуыл эмиссиясының көрсеткіштері.

Электр құралының амплитуда бойынша есептелген шуыл деңгейі әдетте келесідей болады:

Дыбыстық қысым деңгейі дБ(A)

Дыбыстық қуат деңгейі дБ(A)

Құлақ қорғанысын тағыңыз!

Жалпы діріл мәндері a

(үш бағыттың векторлық қосындысы) және K дәлсіздігі, EN60745-2-6 бойынша есептелген:

Бетон бойынша соққымен бұрғылау:

Металл бойынша бұрғылау:

Осы нұсқауларда келтірілген діріл деңгейі және шуыл

эмиссиясының көрсеткіші заңды өлшеу әдісі бойынша

өлшенген және оларды электр құралдарын бір-бірімен

салыстыру үшін пайдалануға болады. Олармен алдыңғы

тербелу және шу шығаруды бағалауға болады.

Берілген тербелу деңгейі мен шуыл шығару мәні электр

құралының негізгі жұмыстары үшін берілген. Егер электр

құрал басқа жұмыстар үшін басқа алмалы-салмалы

аспаптар менен немесе жетімсіз күтумен пайдаланылса

дірілдеу деңгейі мен шуыл шығару мәндері өзгереді. Бұл

бүкіл жұмыс уақыты үшін тербелу және шуыл шығаруды

қатты көтеруі мүмкін.

Дірілдеу деңгейі мен шуыл шығару мәнін нақты есептеу

үшін құрал өшірілген және қосылған болып

пайдаланылмаған уақыттарды да ескеру қажет. Бұл

дірілдеу деңгейі және жұмыс уақытындағы шуыл шығару

Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша

қауіпсіздік шараларын қолдану қажет, мысалы: электр

құралды және алмалы-салмалы аспаптарды күту,

қолдарды ыстық ұстау, жұмыс әдістерін ұйымдыстыру.

u Электр құралын (мысалы қызмет көрсету,

аспаптарды алмастыру т.б.) пайдалануда және

оларды тасымалдау және сақтауда айналу

бағытының реттеушісін орта күйге жылжытыңыз.

Қосқыш/өшіргішке кездейсоқ тию жарақаттану қаупін

Аккумуляторды зарядтау

u Тек техникалық мәліметтерде жазылған зарядтау

құралдарын пайдаланыңыз. Тек қана осы зарядтау

құралдары сіздің электр құралыңыздың ішінде литий-

иондық аккумулятормен сәйкес.

Нұсқау: аккумулятор ішінара зарядталған күйде

жеткізіледі. Аккумулятордың толық қуатын пайдалану

үшін оны алғаш рет пайдаланудан алдын толық

Литий-иондық аккумуляторды пайдалану мерзімін

қысқартусыз кез келген уақытта зарядтауға болады.

Зарядтау процесін үзу аккумулятордың зақымдалуына

Литий-иондық аккумулятор "Electronic Cell Protection

(ECP)" (электрондық элементтерді қорғау) арқылы терең

заряд жоғалтудан қорғалған. Аккумулятор заряды жоқ

болса электр құралы қорғаныс схемасы арқылы

өшіріледі: алмалы-салмалы аспап басқа қозғалмайды.

u Электр құралы автоматты өшкеннен соң қосқыш/

өшіргішті енді басушы болмаңыз. Әйтпесе

аккумулятор зақымдануы мүмкін.

Кәдеге жарату бойынша нұсқауларды орындаңыз.

Аккумуляторды шығару

Аккумуляторда (14) аккумуляторды босату түймесі (10)

байқаусызда басылып кеткенде оның түсіп кетуінен

қорғайтын екі құлыптау деңгейі бар. Аккумулятор электр

құралына орнатулы болса, оны өз орнында серіппе ұстап

– Аккумуляторды (14) шығару үшін босату түймесін

(10) басыңыз және аккумуляторды электр құралынан

тартып шығарыңыз. Бұл ретте күш салмаңыз.

Аккумулятор заряды деңгейінің индикаторы

Аккумулятор заряды деңгейінің индикаторындағы жасыл

түсті жарық диодтары аккумулятордың заряд деңгейін

көрсетеді. Қауіпсіздік тұрғысынан заряд деңгейін электр

құралының жұмыссыз күйінде ғана шақыруға болады.

Заряд деңгейін көрсету үшін заряд деңгейінің

индикаторына арналған немесе түймесін басыңыз.

Мұны аккумулятор шығарылғанда да орындауға болады.

Заряд деңгейінің индикаторына арналған түймені

басқаннан кейін ешқандай жарық диоды жанбаса, бұл

аккумулятордың ақаулы және оны ауыстыру керек

екендігін білдіреді.

Аккумулятор түрі GBA 18V...

Жарық диодтары Қуаты

Үздіксіз жарық 3× жасыл 60−100%

Үздіксіз жарық 2× жасыл 30−60%

Үздіксіз жарық 1× жасыл 5−30%

Жыпылықтау 1× жасыл 0−5%

Аккумулятор түрі ProCORE18V...

Жарық диодтары Қуаты

Үздіксіз жарық 5× жасыл 80−100%

Үздіксіз жарық 4× жасыл 60−80%

Үздіксіз жарық 3× жасыл 40−60%

Үздіксіз жарық 2× жасыл 20−40%

Үздіксіз жарық 1× жасыл 5−20%

Жыпылықтау 1× жасыл 0−5%

u Қосымша тұтқасы (19) бар электр құралын ғана

1 609 92A 5GC | (14.11.2019) Bosch Power ToolsҚазақ | 183

Қосымша тұтқаны қайыру (A суретін қараңыз)

Қосымша тұтқаны (19) қозғалтып, қауіпсіз және ыңғайлы

жұмыс күйіне реттей аласыз.

– Қосымша тұтқаның (19) астыңғы бөлігін сағат тілінің

бағытына қарсы бұрап, қосымша тұтқаны (19) қалаулы

күйге қайырыңыз. Содан кейін қосымша тұтқаның (19)

астыңғы бөлігін сағат тілінің бағытымен бұрап бекітіңіз.

Қосымша тұтқаның кергіш таспасы корпустағы арнайы

ойықта болғанына көз жеткізіңіз.

Бұрғылау патроны мен аспаптарды таңдау

Перфоратормен бұрғылау және ою үшін SDS-plus аспап

патронына салынатын SDS-plus аспаптары керек болады.

Ағаш, металл, керамика және пластикті соққысыз

бұрғылау, сондай-ақ құралдарды SDS-plus мүмкіндігінсіз

бұрғылау (мысалы, цилиндрлік сағасы жоқ бұрғылар)

үшін пайдаланылады. Осы аспаптар үшін жылдам қысу

бұрғылау патроны немесе тісті тәждік бұрғылау патроны

Тісті тоғыны бар бұрғылау патронын орнату/

Тісті тоғыны бар бұрғылау патронын орнату (B суретін

– SDS-plus бекіткіш білігін (23) тісті тоғыны бар

бұрғылау патронына (22) бұрап орнатыңыз. Тісті

тоғыны бар бұрғылау патронын (22) бекіткіш

бұрандамен (21) бекітіңіз. Бекіткіш бұранданың сол

жақ ирек оймасы бар болуын қадағалаңыз.

Тісті тоғыны бар бұрғылау патронын енгізу (B суретін

– Бекіткіш біліктің жалғанатын ұшын тазалап, аздап

– Тісті тоғыны бар бұрғылау патронын өздігінен

құлыптанғанша бекіткіш білікпен құрал бекіткішіне

– Тісті тоғыны бар бұрғылау патронының бекітілуін

Тісті тоғыны бар бұрғылау патронын шығару

– Бекіткіш төлкені (5) артқа жылжытып, тісті тоғыны бар

бұрғылау патронын (22) шығарып алыңыз.

Аустырмалы бұрғылау патронын шығару/

Ауыстырмалы бұрғылау патронын шығару (C суретін

– Ауыстырмалы бұрғылау патронының құлыптау

сақинасын (6) артқа тартып, оны осы күйде ұстап

тұрыңыз және SDS-plus ауыстырмалы бұрғылау

патронын (2) немесе ауыстырмалы жылдам қысқыш

бұрғылау патронын (1) алға тартып шығарыңыз.

– Ауыстырмалы бұрғылау патронын шығарғаннан кейін

кірден тазалап шығыңыз.

Ауыстырмалы бұрғылау патронын орнату (D суретін

u Тек үлгіге тән түпнұсқа жабдықтарды

пайдаланыңыз және ортаға дәлдеу ойықтарының

(25) санына назар аударыңыз. Тек қана екі немесе

үш ортаға дәлдеу ойығы бар ауыстырмалы

бұрғылау патронын пайдалануға рұқсат етіледі.

Осы электр құралы үшін жарамсыз ауыстырмалы

бұрғылау патроны пайдаланылса, алмалы-салмалы

аспап жұмыс істеу кезінде шығып түсуі мүмкін.

– Ауыстырмалы бұрғылау патронын орнатудан бұрын

тазалап, салынатын ұшын аздап майлаңыз.

– SDS-plus ауыстырмалы бұрғылау патронын (2) немесе

ауыстырмалы жылдам қысқыш бұрғылау патронын (1)

алақанмен ұстаңыз. Ауыстырмалы бұрғылау патронын

шерту дыбысы анық естілгенше бұрғылау патронының

бекіткішіне (24) бұрап кіргізіңіз.

– Ауыстырмалы бұрғылау патроны автоматты түрде

бекітіледі. Ауыстырмалы бұрғылау патронының

бекітілуін тарту арқылы тексеріңіз.

Жұмыс құралын ауыстыру

Шаңнан қорғайтын қақпақ (4) жұмыс кезіндегі бұрғылау

шаңының құрал ұстағышқа кіріп кетуіне жол бермейді.

Құрылғыны орнату кезінде шаңнан қрғайтын қақпақтың

(4) зақымдалмағанын тексеріңіз.

u Шаңнан қорғайтын қақпақ зақымдалса, оны дереу

ауыстыру керек. Оны қызмет көрсету

шеберханасында орындау ұсынылады.

Құралды алмастыру (SDS-plus)

SDS-plus алмалы-салмалы аспабын енгізу (E суретін

SDS-plus-бұрғылау патронымен алмалы-салмалы аспапты

жай және оңай ретте қосымша аспаптарды пайдаланбай

– GBH18V-26F: SDS-plus ауыстырмалы бұрғылау

патронын (2) енгізіңіз.

– Алмалы-салмалы аспаптың жалғанатын ұшын тазалап,

– Алмалы-салмалы аспапты құрал бекіткішіне автоматты

түрде бекітілгенше бұрап енгізіңіз.

– Құралдың бекітілуін тарту арқылы тексеріңіз.

SDS-plus-алмалы-салмалы аспабы жүйе салдарынан бос

қозғалады. Сол себептен бос айналуда радиал қағу пайда

болады. Бұл ойық дұрыстығына әсер етпейді, өйткені

бұрғылау кезінде бұрғы өзін өзі ортаға дәл келтіреді.

SDS-plus-алмалы-салмалы аспабын шығару (F суретін

– Бекіткіш бұранданы (5) артынан жылжытып, алмалы-

салмалы аспапты шығарыңыз.

Bosch Power Tools 1 609 92A 5GC | (14.11.2019)184 | Қазақ

Құралды алмастыру (SDS-plus құралынсыз)

Алмалы-салмалы аспапты енгізу (G суретін қараңыз)

Ескертпе: SDS-plus жоқ құралдарды соққымен бұрғылау

немесе қашау үшін пайдаланбаңыз! SDS-plus жоқ

құралдар және олардың бұрғылау патроны соққымен

бұрғылау және қашау кезінде зақымдалады.

– Тісті тоғыны бар бұрғылау патронын (22) енгізіңіз.

– Тісті тоғыны бар бұрғылау патронын (22) құрал

енгізілгенше бұрап ашыңыз. Құралды енгізіңіз.

– Бұрғылау патронының кілтін (26) тісті тоғыны бар

бұрғылау патронының (22) тиісті саңылауларына

енгізіп, құралды біркелкі етіп қысыңыз.

– Соғуды/айналуды тоқтату қосқышын (16) "Бұрғылау"

Алмалы-салмалы аспапты шығару (H суретін

– Тісті тоғыны бар бұрғылау патронының (22) төлкесін

бұрғылау патроны кілтінің (26) көмегімен алмалы-

салмалы аспапты шығару мүмкін болғанша сағат

тілінің бағытына қарсы бұраңыз.

Құралды алмастыру (SDS-plus құралынсыз)

Алмалы-салмалы аспапты енгізу (I суретін қараңыз)

Ескертпе: SDS-plus жоқ құралдарды соққымен бұрғылау

немесе қашау үшін пайдаланбаңыз! SDS-plus жоқ

құралдар және олардың бұрғылау патроны соққымен

бұрғылау және қашау кезінде зақымдалады.

– Ауыстырмалы жылдам қысқыш бұрғылау патронын (1)

– Ауыстырмалы жылдам қысқыш бұрғылау патронының

ұстағыш сақинасын (28) мықтап ұстаңыз. Құрал

бекіткішін алдыңғы төлкені (27) құрал енгізілгенше

бұрау арқылы ашыңыз. Ұстағыш сақинаны (28) нық

ұстап тұрып, алдыңғы төлкені (27) шерту дыбысы

анық естілгенше көрсеткі бағытымен күштеп бұраңыз.

– Құралдың берік бекітілгенін тарту арқылы тексеріңіз.

Нұсқау: құрал бекіткіші тірелгенше ашылған болса, құрал

бекіткішін жабу кезінде шерту дыбысы естілуі мүмкін

және құрал бекіткіші жабылмайды.

Бұл жағдайда алдыңғы төлкені (27) көрсеткі бағытына

қарсы бір рет бұраңыз. Сонан соң құрал бекіткішін

– Соғуды/айналуды тоқтату қосқышын (16) "Бұрғылау"

Алмалы-салмалы аспапты шығару (J суретін

– Ауыстырмалы жылдам қысқыш бұрғылау патронының

ұстағыш сақинасын (28) мықтап ұстаңыз. Алдыңғы

төлкені (27) құралды шығару мүмкін болғанша бұрау

арқылы құрал бекіткішін ашыңыз.

Шаңды және жоңқаларды сору

Қорғасын бояу, кейбір ағаш сорттары, минералдар және

металлдар бар кейбір материалдардың шаңы

денсаулыққа зиянды болуы мүмкін. Шаңға тию және

шаңды жұту пайдаланушыда немесе жанындағы

адамдарда аллергиялық реакцияларды және/немесе

тыныс жолдарының ауруларын тудыруы мүмкін.

Кейбір шаң түрлері, әсіресе емен және шамшат

ағашының шаңы, әсіресе, ағашты өңдеу қалдықтарымен

(хромат, ағашты қорғау заты) бірге канцерогендер болып

есептеледі. Асбестік материал тек қана мамандар арқылы

– Мүмкіншілігінше осы материал үшін сәйкес келетін

шаңсорғышты пайдаланыңыз.

– Жұмыс орнының жақсы желдетілуіне көз жеткізіңіз.

– P2 сүзгі сыныпындағы газқағарды пайдалану

Өңделетін материалдар үшін еліңізде қолданылатын

ұйғарымдарды пайдаланыңыз.

u Жұмыс орнында шаңның жиналмауын

қадағалаңыз. Шаң оңай тұтануы мүмкін.

GDE 18V-16 (керек-жарақ) арқылы шаң сору (K

Бетон мен тас шаңдарын сорып алу үшін GDE 18V-16

сорғыш құрылғысы (керек-жарақ) қажет болады.

Бұл сору жүйесі ағаш, металл және пластмасса сияқты

шаңдар және денсаулық үшін зиянды шаңдар (мысалы,

асбест) үшін жарамды емес.

Аккумуляторды орнату

u Электр құралыңыздың зауыттық тақтайшасында

белгіленген кернеуге ие түпнұсқа Bosch литий-

иондық аккумуляторларын ғана пайдаланыңыз.

Басқа аккумуляторларды пайдалану жарақат алуға

немесе өртке әкелуі мүмкін.

– Айналу бағытын ауыстырып-қосқыштың (11) кенет

іске қосылуына жол бермеу үшін оны ортаға

– Аккумуляторды (14) т аккумулятор бөліміне

тірелгенше кіргізіңіз.

Жұмыс режимін реттеу

Электр құралының жұмыс режимін таңдау үшін соққыны/

айналуды тоқтату қосқышын (16) пайдаланыңыз.

– Жұмыс режимін ауыстыру үшін босату түймесін (15)

басып, соққыны/айналуды тоқтату қосқышын (16)

қажетті күйге шерту дыбысымен тірелгенше бұраңыз.

Нұсқау: жұмыс режимін электр құралы өшірулі тұрғанда

ғана өзгертіңіз! Әйтпесе электр құралына зақым келуі

1 609 92A 5GC | (14.11.2019) Bosch Power ToolsҚазақ | 185

Бетон немесе тас бойынша соққымен

Ағаш, металл, керамика және пластмасса

бойынша соққысыз бұрғылау және бұрау

Қашау күйін реттеуге арналған Vario-Lock

Бұл күйде соққыны/айналуды тоқтату

қосқышы (16) бекітілмейді.

Айналу бағытын реттеу

Айналу бағытын ауыстырып-қосқыштың (11) көмегімен

электр құралының айналу бағытын өзгертуге болады.

Алайда ажыратқыш (13) басылғанда осы әрекетті

орындау мүмкін емес.

u Айналу бағытын ауыстырып-қосқышты(11) электр

құралы тоқтап тұрғанда ғана пайдаланыңыз.

Соққымен бұрғылау, бұрғылау және қашау үшін айналу

бағытын әрдайым оңға айналу күйіне реттеңіз.

– Оңға айналу: айналу бағытын ауыстырып-

қосқышты (11) солға қарай тірелгенше

– Солға айналу: айналу бағытын ауыстырып-

қосқышты (11) оңға қарай тірелгенше

– Электр құралын қосу үшін ажыратқышты (13)

Жұмыс шамы (17) ажыратқыш (13) кішкене немесе

толық басылғанда жанады және жеткіліксіз болған жарық

жағдайында жұмыс аймағын жарықтандырады.

Электр құралын алғаш рет қосқан кезде, аздаған кідіріс

орын алуы мүмкін, себебі электр құралының

электроникасы алдымен конфигурациялануы қажет.

Төмен температураларда электр құралы белгілі бір уақыт

өткеннен кейін толық бұрғылау/соққы қуатына жетеді.

– Электр құралын өшіру үшін ажыратқышты (13)

Айналу жиілігін/соққы санын реттеу

– Ажыратқышты (13) басу күшін өзгерте отырып,

қосылған электр құралының айналу жиілігін/соққы

санын біртіндеп реттеңіз.

Ажыратқыш (13) сәл басылса, төмен айналу жиілігі/

соққы саны қосылады. Қысым күшейсе, айналу жиілігі/

Electronic Precision Control (EPC)

EPC сезімтал материалдарда соққымен жұмыс істеген

кезде баяу үдеу және төмендетілген қызметтік айналу

жиілігі арқылы пайдаланушыға қолдау көрсетеді.

– EPC қосқышын (8) қажетті күйге жылжытыңыз.

Максималды қызметтік айналу жиілігінің

Баяу іске қосылу және төмендетілген

қызметтік айналу жиілігінің күйі

Қорғауыш жалғастырғыш

u Алмалы-салмалы аспап қысылса немесе ілінсе

бұрғылау шпинделіне беріліс тоқтатылады.

Осында пайда болатын күш себебінен электр

құралын екі қолмен қатты ұстап бекем қалыпта

u Егер электр құралы тіреліп қалса, электр құралын

өшіріп алмалы-салмалы аспапты босатыңыз.

Бұғатталған бұрғылайтын аспапты қосу кезінде

жоғары реактивті күш пайда болады.

Жылдам өшіру (Kickback Control)

Жылдам өшіру (KickBack Control)

электр құралын жақсырақ бақылауға

көмектеседі және осылайша KickBack

Control құралынсыз электр

құралдарымен салыстырғанда

пайдаланушы қорғанысын да

күшейтеді. Электр құралы бұрғы осі

бойынша кездейсоқ және күтілмеген

ретте айналса, электр құралы өшеді.

– Қайта іске қосу үшін ажыратқышты (13) жіберіп,

Жылдам өшіру электр құралындағы жұмыс шамының

(17) жыпылықтауы арқылы көрсетіледі.

Пайдалану бойынша нұсқаулар

Бұрғылау тереңдігін реттеу (L суретін қараңыз)

Тереңдік шектегішімен (20) қажетті бұрғылау

тереңдігінX реттеуге болады.

– Тереңдікті шектеу тірегін орнату түймесін (18) басып,

тереңдікті шектеу тірегін қосымша тұтқаға (19)

Тереңдік шектегішінің (20) бұдыр жағы төмен қарап

– SDS-plus-алмалы-салмалы аспабын SDS-plus

аспапының ұстағышына (3) тірелгенше жылжытыңыз.

Кері жағдайда SDS-plus-аспабының жылжымалылығы

бұрғылау тереңдігіне қате орнатылуы мүмкін.

– Тереңдік шектегішін бұрғы ұшымен тереңдік шектегіші

ұшының аралығы қажетті бұрғылау тереңдігінеX тең

Bosch Power Tools 1 609 92A 5GC | (14.11.2019)186 | Қазақ

Кескіш қалпын өзгерту (Vario-Lock)

Қашауды 44 күйде бұғаттауға болады. Осылайша оңтайлы

жұмыс күйіне қол жеткізуге болады.

– Қашауды құрал бекіткішіне орнатыңыз.

– Соққыны/айналуды тоқтату қосқышын (16) "Vario-

Lock" күйіне бұраңыз.

– Алмалы-салмалы аспапты қажетті қашау күйіне

– Соққыны/айналуды тоқтату қосқышын (16) "Қашау"

күйіне бұраңыз. Осылайша құрал бекіткіші

– Қашау үшін айналу бағытын оңға айналу күйіне

Енгізу құралын енгізу (M суретін қараңыз)

u Электр құралын сомын/бұрандаға тек өшірілген

күйде салыңыз. Айналып жатқан жұмыс құралдары

сырғып кетуі мүмкін.

Бұранда ұштықтарын пайдалану үшін әмбебап ұстағыш

(29)аспап патронымен (керек-жабдықтар) керек болады.

– Тұтқаның салынатын ұшын тазалап, аздап майлаңыз.

– Айналмалы әмбебап ұстағышты құралды бекіту

орнына автоматты түрде бекітілгенше салыңыз.

– Әмбебап ұстағышты тартып, бекітілуді тексеріңіз.

– Ұстағышқа шуруптарды бұрап бекіту сақасын

(битасын) салыңыз. Тек шуруп басына жарайтын

қондырма сақаларды пайдаланыңыз.

– Әмбебап ұстағышты алу үшін бекіту төлкесін (5) артқа

жылжытыңыз және әмбебап ұстағышты (29) құрал

Кіріктірілген дірілді басу функциясы дірілді

u Демпфер зақымдалған жағдайда электр құралын

пайдаланушы болмаңыз.

Аккумуляторды оңтайлы пайдалану туралы

Аккумуляторды сұйықтықтардан және ылғалдан

Аккумуляторды тек –20°C...50°C температура

ауқымында сақтаңыз. Аккумуляторды жазда көлікте

Аккумулятордың желдету тесігін жұмсақ, таза және

құрғақ қылшақпен мұқият тазалаңыз.

Пайдалану мерзімінің айтарлықтай қысқаруы

аккумулятордың ескіргенін және ауыстыру керектігін

Қоқыстарды қайта өңдеу туралы нұсқауларды

Техникалық күтім және қызмет

Қызмет көрсету және тазалау

u Аккумуляторды электр құралмен кез келген

жұмыстарды (мысалы, орнату, қызмет көрсету,

т.б.) бастау алдында, сондай-ақ, электр құралды

тасымалдау және сақтау кезінде шығарыңыз.

Қосқыш/өшіргішке кездейсоқ тию жарақаттану қаупін

u Жақсы әрі сенімді жұмыс істеу үшін электр құралы

мен желдеткіш тесікті таза ұстаңыз.

u Зақымдалған шаңнан қорғайтын қаптаманы дереу

ауыстыру керек. Оны қызмет көрсету

орталығында орындауға кеңес беріледі.

– Құрал бекіткішін (3) әр пайдаланғаннан кейін

Өнімдерді олардың сақтығын қамтамасыз ететін,

өнімдерге атмосфералық жауын-шашынның тиюіне және

асқын температура көздерінің (температураның шұғыл

өзгерісінің), соның ішінде күн сәулелерінің әсер етуіне

жол бермейтін дүкендерде, бөлімдерде (секцияларда),

павильондар мен киоскілерде сатуға болады.

Сатушы (өндіруші) сатып алушыға өнімдер туралы

қажетті және шынайы ақпаратты беріп, өнімдерді

тиісінше таңдау мүмкіндігін қамтамасыз етуге міндетті.

Өнімдер туралы ақпарат міндетті түрде тізімі Ресей

Федерациясының заңнамасымен белгіленген

мәліметтерді қамтуы тиіс.

Егер тұтынушы сатып алатын өнімдер әлдеқашан

пайдаланылған немесе өнімдерде ақаулық (ақаулықтар)

жойылған болса, тұтынушыға бұл туралы ақпарат берілуі

Өнімдерді сату процесінің аясында төмендегі қауіпсіздік

талаптары орындалуы тиіс:

– Сатушы сатып алушыға ұйымының фирмалық атауы,

орналасқан жері (мекенжайы) және жұмыс режимі

туралы мәліметтер беруге міндетті;

– Сауда бөлмелеріндегі өнімдердің сынамалары сатып

алушыға бұйымдардағы жазбалармен танысуға

мүмкіндік беруі және визуалды тексерістен басқа

бұйымдардың іске қосылуына әкелетін, сатып

алушылар өз бетінше орындайтын ешқандай

әрекеттерге жол бермеуі тиіс;

– Сатушы осы бұйымдардың белгіленген талаптарға

сәйкестігінің растамасы, сертификаттардың немесе

сәйкестік жөніндегі мәлімдемелердің бар болуы

туралы ақпаратты сатып алушыға беруге міндетті;

– Идентификациялық сипаттары жоқ (жоғалған),

жарамдылық мерзімі өтіп кеткен, бұзылу белгілері бар

және пайдалану бойынша нұсқаулығы (кітапшасы),

міндетті сәйкестік сертификаты немесе сәйкестік

белгісі жоқ өнімдерді сатуға тыйым салынады.

Тұтынушыға қызмет көрсету және пайдалану

Қызмет көрсету орталығы өнімді жөндеу және оған

техникалық қызмет көрсету, сондай-ақ қосалқы

бөлшектер туралы сұрақтарға жауап береді. Құрамдас

бөлшектер бойынша кескін мен қосалқы бөлшектер

туралы мәліметтер төмендегі мекенжай бойынша

қолжетімді: www.bosch-pt.com

Bosch қызметтік кеңес беру тобы біздің өнімдер және

1 609 92A 5GC | (14.11.2019) Bosch Power ToolsRomână | 187

олардың керек-жарақтары туралы сұрақтарыңызға жауап

Сұрақтар қою және қосалқы бөлшектерге тапсырыс беру

кезінде міндетті түрде өнімнің фирмалық

тақтайшасындағы 10 таңбалы өнім нөмірін беріңіз.

Өндіруші талаптары мен нормаларының сақталуымен

электр құралын жөндеу және кепілді қызмет көрсету

барлық мемлекеттер аумағында тек “Роберт Бош”

фирмалық немесе авторизацияланған қызмет көрсету

орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен

әкелінген өнімдерді пайдалану қауіпті, денсаулығыңызға

зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және

тарату әкімшілік және қылмыстық тәртіп бойынша

Тұтынушыларға кеңес беру және шағымдарды қабылдау

“Роберт Бош” (Robert Bosch) ЖШС

Қазақстан Республикасы

Муратбаев к., 180 үй

“Гермес” БО, 7 қабат

Факс: +7 (727) 233 07 87

E-Mail: ptka@bosch.com

Сервистік қызмет көрсету орталықтары мен қабылдау

пунктерінің мекен-жайы туралы толық және өзекті

ақпаратты Сіз: www.bosch-professional.kz ресми сайттан

Электр құралы кепілді пайдалану мерзімінің ішінде

өндірушінің кесірінен істен шыққан жағдайда, өнім иесі

төмендегі шарттар орындалғанда кепілдік бойынша тегін

жөндеуге құқылы болады:

– механикалық зақымдардың жоқтығы;

– пайдалану бойынша нұсқаулық талаптарының бұзылу

белгілерінің жоқтығы;

– пайдалану бойынша нұсқаулықта сатушының сату

туралы белгісінің және сатып алушы қолтаңбасының

– электр құралы сериялық нөмірінің және кепілдік

талонындағы сериялық нөмірдің сәйкестігі;

– біліксіз жөндеу белгілерінің жоқтығы.

Кепілдік төмендегі жағдайларда қолданылмайды:

– форс-мажор жағдайларына байланысты кез келген

– барлық электр құралдарындағыдай электр құралының

Жалғағыш контактілер, сымдар, қылшақтар және т.б.

сияқты құрал бөліктерінің қызмет ету мерзімін

қысқартатын қалыпты тозу нәтижесінде қажеттілігі

туындаған жөндеу кепілдік аясына кірмейді:

– табиғи тозу (ресурстың толық пайдаланылуы);

– қате орнату, рұқсатсыз модификациялау, қате

қолдану, қызмет көрсету немесе сақтау ережелерін

бұзу нәтижесінде істен шыққан жабдық пен оның

– электр құралына артық жүктеме түскеннен орын алған

ақаулар. (Құралға артық жүктеме түсудің шартсыз

белгілеріне мыналар жатады: құбылу түсінің пайда

болуы немесе электр құралы бөліктері мен

түйіндерінің деформациясы немесе қорытылуы,

жоғары температура әсерінен электр

қозғалтқышындағы сымдар оқшаулағышының қараюы

Бұл литий-иондық аккумуляторлар қауіпті тауарларға

қойылатын талаптарға сай болуы керек. Пайдаланушы

аккумуляторларды көшеде қосымша құжаттарсыз

Үшінші тұлғалар (мысалы, әуе көлігі немесе жіберу)

орамаға және маркаларға қойылатын арнайы талаптарды

сақтау керек. Жіберуге дайындау кезінде қауіпті жүктерді

тасымалдау маманымен хабарласу керек.

Аккумуляторды корпусы зақымдалған болса ғана

жіберіңіз. Ашық түйіспелерді желімдеңіз және

аккумуляторды орамада қозғалмайтындай ораңыз. Қажет

болса, қосымша ұлттық ережелерді сақтаңыз.

Электр құралдарды, аккумуляторларды,

керек-жарақтарды және орау

материалдарын экологиялық тұрғыдан

дұрыс утилизациялауға тапсыру керек.

Электр құралдарды және аккумуляторларды/

батареяларды үй қоқысына тастамаңыз!

Тек қана ЕО елдері үшін:

Еуропа 2012/19/EU ережесі бойынша жарамсыз электр

құралдары және Еуропа 2006/66/EC ережесі бойынша

зақымдалған немесе ескі аккумулятор/батареялар бөлек

жиналып кәдеге жаратылуы қажет.

Аккумуляторлар/батареялар:

Тасымалдау бөліміндегі нұсқауларды орындаңыз

(қараңыз „Тасымалдау“, Бет187).

ЕО сәйкестік мағлұмдамасы

Өз жауапкершілікпен біз аталған өнімдер төменде жзылған

директикалар мен жарлықтардың тиісті қағидаларына сәйкестігін және

төмендегі нормаларға сай екенін білдіреміз.

Техникалық құжаттар: *
